医院在线预约挂号系统设计

医院在线挂号预约系统
——系统设计
1.功能结构图设计
本系统的设计目的是为了改善门诊高峰期挂号排队长、就诊长时间等待、环境拥挤混论的现状，特别是解决专家号难挂的问题，有效地减轻了门诊高峰的就诊压力，提高医院门诊的服务质量，保障医院良好的社会效益及经济效益。

该系统不仅具有一般的门诊挂号功能，又可以通过分析病人的流量、各医生的就诊量，来合理地选择医生及预约的时间进行就诊等等功能，在方便患者的就诊的同时，又可以大大提高医院工作效率及资源的利用率。

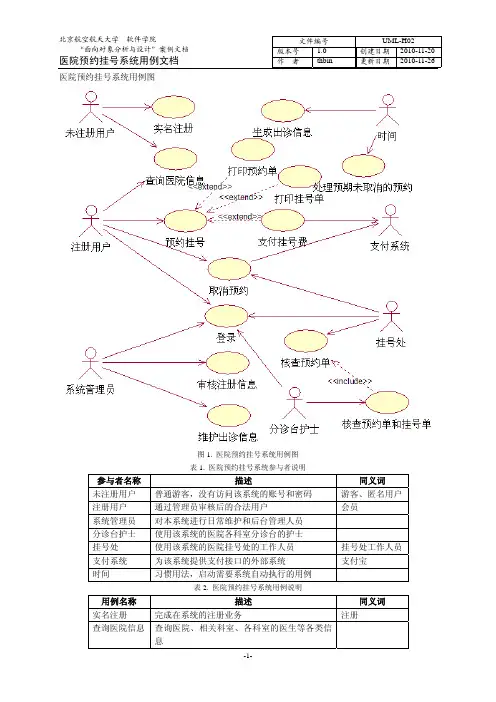

系统简约结构图如图所示：
图1：
该系统网上在线挂号功能结构流程如下所示：
2.新系统信息处理功能图
前台用户（患者）及后台用户（管理者）操作功能图分别如下所示：
3.数据库结构设计
在系统的设计的过程中，数据库分析和设计尤为关键。

在数据库设计中，主要的步骤如下：
第一步：分析阶段系统设计人员通过系统分析阶段的初步调查和详细调查掌握系统关于数据的需求。

在数据库设计阶段确认用户有关数据、关系和数据库信息的要求。

第二步：概念结构设计。

在分析的基础上，使用E-R 图工具描述出现实世界中实体和实体之间的关系。

1．根据需求确定关系模型
根据前面的需求分析，确定系统所涉及的实体和关系，然后应用E-R 图对信息进行组织和连接。

例如，患者挂号的实体包括：病人实体、医生实体、科室实体；关系包括：病人挂号、医生出诊，分配的科室等。

它们之间的关系如图所示。

2．确定数据库中的表
在完成系统的ER图之后，需要将ER模型转化为关系模型，也就是说，要设计出数据库所需要的表格。

在这里，选用的是关系数据库。

关系数据库使用表来存储信息，确定数据库中的表是数据库设计中比较难处理的一步。

利用数据库的目的就是为了解决医院挂号信息的组织和管理问题。

设计者从数据库所要解决的问题和收集的各种表格中，却不一定能够直接找出生成数据库表结构的线索。

根据关系规范化的知识，将上面的E-R 图化解为几个规范的关系，每个关系可以在关系数据库中用表来存储。

此外，为了能够更合理地确定数据库中应包含的表，按以下原则对数据进行分类：
1）每个表应该只包含一个主题的相关信息。

表中只包含一个主题的相关信息，它就可以独立于其他主题来维护自己主题的信息。

例如，将病人信息和医生信息分开，保存在不同的表中，这样当删除某一病人信息时就不会影响到医生信息。

根据其相关信息，建立各个实体的信息表如下：病人的信息表：
病人挂号信息表：
医生信息表：
科室信息表：
表中不应该包含重复信息，并且信息不应该在表之间复制。

这样每条信息只保存在一个表中，只需在一处进行更新，效率高，同时也消除了不同信息重复项的可能性。

2）五张表的表的结构如下（其中带k的为主键）：
患者挂号信息表结构
医生信息表结构
用户（患者）信息表结构
科室信息表结构
4.输入输出设计
医院的网上挂号信息系统是建立在信息技术平台上，辅助医生和工作人员进行管理和决策的综合人机系统。

这个系统平台是信息系统开发的基础，包括计算机软硬件选择、计算机输入输出的设计、数据库管理信息系统的选择等。

在运用此系统的同时，会要用到输入输出设计，在该系统中，输入设备包含光电阅读器，键盘，鼠标等，输出设备包含显示器，光盘，打印机等，输入输出格式为表格图形，输入输出介质为磁盘内存。

输入报表设计：
输出报表设计：
5.代码设计
所谓代码是用数或字符代表事物名称、属性或状态等的符号。

它以简短的符号形式代替具体的文字说明，惟一地标识系统中的某一事物。

在信息系统中，代码是人和机器的共同语言，是系统进行信息鉴别、分类和排序等处理的依据。

所以代码设计是实现信息管理的一个前提条件，其主要任务就是要提供给信息系统所需使用的代码标准。

使其在系统中方便使用。

在该系统中，代码全使用十进制码。

系统代码原理：医院的人员编号为8位的顺序码，此设计短小，简单，易扩充，其中，第一位数0表示为医护人员，第一位为1时为患者，二三位数表示该人员所在总科室，四五位数表示总科室下的分科室，第六位数取决于第一位数，若第一位数为0时，第六位数可为1,2,3,4,5（分别代表1：医师2：主治医师3：主任医师4：副主任医师5：护理人）若第
一位数为1时，则第六位数为0；七八位数为顺序位数。

例如：医院的人员编号为00101101，则表示是位医生，是第一个总科室下第一个分科室下的第一位医师。

科室编号为四位数编码，前两位是总的门诊科室号码，后两位是总科室下的分科室号码。

若没有分科室，则后两位为00。

挂号编号为10位数编码，前六位为时间，后四位挂号顺序。

例如1405120001 表示2014 年5月12 日（140512）的第1 位挂号的病人（0001）。

６.界面设计
前台
登录界面注册界面
预约单界面密码修改界面
后台部分界面
登录界面医生列表界面
７.系统模块说明书
模块名：验证病人信息子系统模块编号：M11
模块调用：
输入流：病人提供的本人信息输出流：信息的真伪
模块处理功能：验证病人的信息真伪
算法说明：通过输入的信息和数据库中信息
作对照得出结论
模块名：挂号信息判断系统模块编号：M12
模块调用：
输入流：病人病历以及挂号信息输出流：挂号信息是否合适模块处理功能：判断挂号信息是否合适
算法说明：有员工通过病历来确定挂号信息
是否合适
模块名：医院号量判断子系统模块编号：M13
模块调用：
输入流：挂号信息（时间，号类别等）输出流：有无余量模块处理功能：查看某种号在某时间是否还
有余量
算法说明：查询数据库中的号信息，看是否
有余量，返回信息
模块名：挂号类型处理子系统模块编号：M14
模块调用：
输入流：号信息，病人信息输出流：更新病人病历，挂号信息模块处理功能：对已经进行完的挂号更新病
人和号两方面的信息
算法说明：查询数据库中制定项目，然后更
新数据库
模块名：挂号后处理子系统模块编号：M001
模块调用：
输入流：号，病人信息输出流：略
模块处理功能：根据提供的信息显示数据，
打印数据
算法说明：查找数据库并输出
模块名：电话挂号子系统模块编号：M01
模块调用：M11,M12,M13,M14，M001
输入流：输出流：
模块处理功能：病人能用电话进行挂号
算法说明：作对照得出结论
模块名：网上挂号系统模块编号：M02
模块调用：M11,M12,M13,M14
输入流：输出流：
模块处理功能：病人能够通过上网进行挂号算法说明：
模块名：医院挂号处挂号系统模块编号：M03 模块调用：M11,M12,M13,M14
输入流：输出流：
模块处理功能：
算法说明：作对照得出结论
模块名：手机短信挂号系统模块编号：M04 模块调用：M11,M12,M13,M14
输入流：输出流：
模块处理功能：算法说明：。
