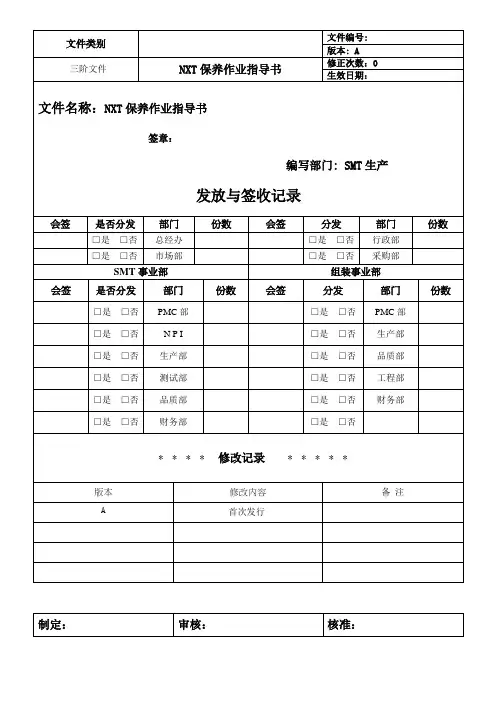

NXT保养作业指导书
生效日期：1.目的为了保持机器的性能与机械寿命，从而保证产品品质。
2.范围适用于本公司NXT贴片机保养。
3.内容3.1依据《保养计划》对机器设备进行保养维护。
3.2保养级别与内容3.2.1日保养3.2.1.1根据《NXT贴片机日常点检记录表》内容执行操作，维持好设备与周围5S。
3.2.2周保养3.2.2.1让机器执行命令把所有吸嘴放回于吸嘴置换台。
3.2.2.2拉出模组取出吸嘴置换台，从吸嘴置换台把吸嘴取出。
3.2.2.3取出的吸嘴放入小超声波内用清水浸泡清洗30分钟以上（吸嘴由于油污堵孔比较严重时，用75%的酒精），再用气枪通孔清洁风干。
3.2.2.4堵孔的吸嘴应先通孔，再清洗检查。
通孔有专用治具，请小心使用。
如下图示3.2.2.5对机器内部、吸嘴置换台、料站台、FEEDER定位孔与通信插口、相机玻璃镜片进行清扫、清洁。
如下列图示生效日期：3.2.2.6如有异物无法用吸尘器吸取时，请用真空吸笔或镊子取出。
3.2.3月保养3.2.3.1与周保养内容、步骤相结合完成月保养内容。
3.2.3.2 H12S与HO4头的真空过滤器的清洗、清洁。
用清水或加中性洗涤剂的水清洗，洗后的过滤棉要彻底干燥后才可使用，无法清洗干净的请更换新过滤棉。
取出过滤器、拔出过滤棉，如图示取出过滤器拔出过滤棉3.2.3.3搬运轨道的电路板加紧上升台加油（用毛刷刷上Daphne Eponex No2）。
如图示加油部位生效日期：3.2.3.4H12S与HO4头的Z轴杆加Biral，装嘴O型圈加Daphne Eponex No2油。
如图示加油部位3.2.4季保养3.2.4.1与月保养内容、步骤相结合，有序完成季保养内容。
3.2.4.2模组的前后、方支撑块清洁，薄涂AFC油。
如图前方在模组上后方在基座上3.2.4.3 XS导轨加油Daphne Eponex No2，XS滚珠丝杆加油NS7，XS轴齿轮涂MobilithSHC100。
如图XS导轨XS丝杆生效日期：3.2.4.4 X 导轨加油Daphne Eponex No2，X 滚珠丝杆加油NS7，X 轴齿轮涂Mobilith SHC100。

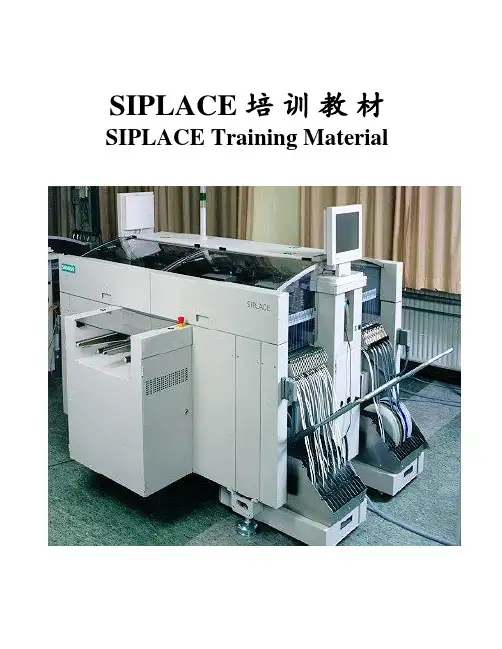

西门子贴片机培训教材
SIPLACE 培训教材SIPLACE Training Material课程目录一、课程目标 -----------—--———-—--—-----—-———---———----———————-- 2二、特殊说明 ------—-—-—-------———--———-————---————-—-———-—————- 3三、SIEMENS贴片机的结构——--—----—-----——--——-———-—--———-————-—- 4 - 8四、SIEMENS贴片机的用户界面 --—-----—-—-——-—---———-—-——--—-—-—-- 9 — 12五、SIEMENS贴片机的操作指南 -——————-———---——-—-—-—-—-—-————-——-— 13 — 24六、SIEMENS单项操作功能 -—--—--—--—-—-——----——-—-—-—--—--——————— 25七、送料器续料及操作步骤—-—-—-—-——-—------—-——-—---——---—----——- 26 — 31八、故障描述/掉件率查询 --—-—--——-—---———----—-—--—-———---————--- 32 — 36九、清洁步骤及PCP参数指导—--—---—-—-—————--—-———----—--—————--— 37十一、附录1 AM指导书—-———————--——--——--————--——-—---————--—-———-- 38十二、附录2 状态指示灯—-——-——-————-—--—-——--———-——---—-—--———-—--- 39十三、附录3 SIEMENS 贴片机掉件率控制程序书—-—-———-—---—---——-—-—-— 40 — 41一、课程目标1.1 总体目标西门子贴片机的特点是结构精巧，紧凑，易于调整。
但是非正常规程操作,极有可能造成机器的损坏。
贴片机维护与保养记录表
3、检查运输带磨损与松紧度，必要时更换皮带或调整其松紧度
4、抹去各轴承、导轨的灰尘和残留物，用手涂上薄层油脂
二级保养人员
三级保养
1、用气吹走空气过滤器的灰尘或碎屑
三级保养人员
2、用一张商用磁头清洁软驱驱动器
单位主管
3、检查各轴承皮带磨损及松紧度，必要时更换皮带或调节器整其松紧度
XX有限公司
贴片机维护与保养记录表
设备编号：设备型号：雅马哈年
保养级别
主要检查项目
1月
2月
3月
4月
5月
6月
7月
8月
9月
10月
11月
12月
备注
第一周
第三周
第一周
第三周
第一周
第三周
第一周
第三周
第一周
第三周
第一周
第三周
第一周
第三周
第一周
第三周
第一周
第三周
第一周
第Hale Waihona Puke 周第一周第三周第一周
第三周
二级保养
1、检查用于每个吸嘴轴的O型环，发现老化时更换
说明
a.三级保养按《生产设备检查维护计划表》执行。
b.二、三级保养需更换零件或特殊零件情况在备注栏注明：A：未需要保养B：已保养C：需要更换配件。
SIEMENS HS50 HS60贴片机操作指示书
适用线别：客户：NO.1234567123NO.1234文件编号：HEDY-WI-N720-026HS50 HS60贴片机操作指示书产品名称与型号:HS50 HS60生产批号：————L3/L4作业站别：贴片标准作业工时（S):————页次：第2页 共2页电路板名称与版本:————程序名称：————视源文号/版本：————每小时产量（PCS/H):————拟制日期：2016/4/18操 作 步 骤打开红色总电源开关（如图一）。
检查贴片机之气压单元，观察主气压值应在0.5-0.8Mpa之间。
机器系统平台Windows XP启动，然后进入SIPLACE软件启动面并初始化贴片机。
检查所有Feeder是否摆放平稳，确认抛料盒已固定好。
当出现Windows XP系统画面 “It is now safe to turn off your computer”时关闭贴片机电源。
注 意 事 项机器参考运行完成后，主画面提示栏显示“等待PCB输入传送轨道”。
开机完成，核对程序名后可以放板生产。
按下黑色“0”停止键，机器停止运行。
开机时一定要先检查机器内有无异物。
机器运行时严禁伸手入内，打开机盖时一定要先按下黑色的“O”停止键。
（如图二）当出现紧急情况时，立即按下红色Estop开关并立即通知工程人员进行处理。
（如图二）使 用 设 备 \ 工 具 \ 治 具贴片机静电手套剪刀接料带初始化完成后，提示栏显示“press start key”，此时按下按白色按键，机器开始运行回参考点。
关机程序：批准审 核制定点击Mode菜单，选择“shoudown”，弹出对话框后点击“YES”。
任何与工作无关的工具严禁放在机器上。
开机程序：图示设备作业指导：图一图二图三图四。
贴片机 日常维护
维护保养每日操作规范（进入正常生产作业前必须执行的相关操作，所需时间：20分钟）1卫生清理工作（所需时间：3分钟卫生要求：设备上无任何与设备及生产所需相关的其他物品。
设备上无因设备异常掉下的材料。
上料托板无油迹、锡膏等异物及时清理飞达吐下的料带2检查飞达上紧手柄的松紧（所需时间：1分钟，检验方式：手测）3检查吸嘴转向马达皮带位置（所需时间：30秒，如需调整：5分钟，检验方式：目测）4检查吸嘴上升下降动作的顺畅度（所需时间：30秒，如需调整：5分钟）检验方法：将手动/自动切换旋钮拧到手动状态进入“左贴头”/“右贴头”界面按“吸嘴整体下压”按钮配合目测吸嘴上升下降动作。
检验要求：确认每个吸嘴上升下降动作的同步性和顺畅度5检查飞达送料动作的顺畅度（所需时间：30秒，如需调整：5分钟）检验方法：将手动/自动切换旋钮拧到手动状态进入“左贴头”/“右贴头”界面按“飞达开启”按钮两次，此时飞达会有一次进料动作。
配合目测检验飞达的进料顺畅程度。
如有飞达进料发卡则及时更换。
6检查飞达取料位置（所需时间：30秒，如需调整：5-10分钟）7 检查并清洗定位机构（所需时间：2分钟）8首件确认（所需时间：10分钟）检验方法：将第一块板放置好将相机选到“拍摄”功能将手动/自动切换旋钮拧到手动状态进入“左贴头”界面移动相机，目测相机拍摄到的图像，检验放板的水平线。
如果水平线不水平，松开基准边紧固螺丝重新校对基准边。
利用压板磁铁校队相机补偿值和左右重合点数据重新制定mark点和第一点位置制定mark点是需注意：第一mark点位置为相机中心点与mark点中心点完全重合，然后移动相机至右边边缘的第一个mark点对正垂直边，然后移动相机到目标第二mark点位置，对正水平边后按“第二mark点”写入日常常见故障排查：1 吸嘴取不到材料检查项目1：吸嘴是否堵塞检查项目2：飞达取料位置是否正确（包括上下、左右、高低六个方位）检查项目3：飞达进料是否顺畅检查项目4：主气压是否正常。
西门子贴片机原理介绍及保养方法
Component Changeover Table(台車)
西门子贴片机
Gantry(懸臂)
西门子贴片机
西门子贴片机
PCB Camera(PCB 相機)
西门子贴片机
Safety Circuit HS60(安全迴路)
西门子贴片机
Revolver head(旋转头工作原理)
(X9)(圖示左下角):管控Vision (X10):真空測試板 (X12):Dp-Axis Motor
西门子贴片机
Revolver head(旋转头工作原理)
西门子贴片机
4.Reference run(回参考点)
5.Sitest&Calibration(校正)
6.Transport Systems(传输系统)
7.Maintenance(保养)
西门子贴片机
Machine overview (机器结构)
1. Power supply (380AC (v) ± 10%,三相五線制)
西门子贴片机
Calibration(校正)
3.Machine Zero Point(機器零點) 4. a.Feeder Table(供料器台)
b.Nozzle Changer(吸嘴更換裝置) c.PCB Corner(輔助照Mark點) d.Conveyor Width(軌道寬度)
Maintenance(保養)
保養所需工具:
名稱 垃圾桶 內六角扳手組 實驗室級手套 金屬鑽頭 金屬鑽頭 鉗子 PLUNGER
名稱 棉簽
乙醇 潤滑油 密封油
贴片机作业指导书
贴片机作业指导书1.目的：使贴片机能正常运转，保证生产力的持续稳定。
2.范围： Panasonic MV2VB贴片机3.职责：贴片机操作员负责贴片机的正常使用及维护保养。
4.操作流程：4.1开机准备：4.1.1检查设备，机内不允许有任何异物存在，盖好保护盖。
4.1.2检查电源，气源、接地是否完好。
4.2 开机： 4.2.1 打开气源总阀。
4.2.2 确认气压在0.4-0.5MPa范围内4.2.3 确认软驱无软盘（如有软盘可能会无法启动或破坏机内数据）4.2.4 打开打开外界供应电源开关。
4.2.5 控制面板的“power”指示灯亮。
4.2.6 之后确认主控制面板之POWER ON灯是否亮，若有，則按下MAIN CPU，則MAIN CPU灯会一闪一闪直到变成亮時，既表示主电脑系統已經开机完成，且主螢幕上会出“OPERETION READY“4.2.7 此时在按下OPERATION READY ON鍵，則自我诊断表会出現於螢幕上，当无錯誤发生后，則生产开始螢幕將会出現於主螢幕上將操作模式按回MANU並按下 ORG，使机器回到原点(各軸之星号会出現)，既完成开机程序。
在自我诊断通过后，显示生产画面4.2.8 如在上一次关机时已选择程序，而且在开始条件没有错误的情况下，运转模式以“自动”“连续“开始；如在上一次没有选择程序或开始条件中有错误时，运转模式以“手动”开始。
4.3 关机： 4.3.1 待机内工件生产完，并搬出机外后才可关机。
4.3.2 1.將机器之操作模式按回MANU，並按下ORG，使机器回到原点，取出磁碟機中之磁片，按下OPERATION READY OFF鍵，如此就將PANASERT之主体电源关闭。
在按下MAIN CPU鍵時，則MAIN CPU鍵之灯会一闪一闪，此時机器正在執行NEW MMI系統之关机程序，直到MAIN CPU鍵之灯灭掉，即完成关机。
4.3.3 关闭外电源。
5.注意事项：5.1.自动贴片机必须由专门人员操作贴片，电源必须可靠接地。
西门子贴片机预防性保养手册
西门子贴片机预防性保养手册一.生产前的准备1 核对物料, 检查喂料器上的物料是否与上料表一致.2 检查PCB支撑制具是否放置及放置位置是否正确.3 检查喂料器的进给步距是否设置正确,物料是否进给到拾取位置.4 检查喂料器下方是否平整,有无废料.检查是否放置垫片,垫片位置是否放置正确.是否放置垫片的上料轨道应由工程师在上料表中明确标识.检查喂料器是否放置到位,有无翘起.5 对于料盘质量较大的物料,需要在料盘上加装滚轴,需要加装滚轴的的物料请工程师在上料表中明确标识.6 检查废料盒是否放置及放置是否到位,防止意外发生.7 检查旋转头上的吸觜是否根据机器设置安装,安装是否正确.并测试吸觜的真空和高度.8检查机器盖板及机器盖是否关上.9机器回参考点一次.10机器空跑一个小时.二每班保养1清理废料盒中废料,并放置回正确位置.2 清理废料带收集盒中的废料带,并检查盒中是否有贵重物料.对于F5HM的机器,如果在该贴片机上贴装铁壳,需每1到1.5小时清理废料带收集盒一次.随时观察IC头废料盒的情况,如果机器抛料过多,请通知生产工程师处理,如果弃料高度超出弃料盒,请立即清理弃料盒, 以避免贴片头碰撞发生意外.3使用吸尘器清理喂料器及其周围和LIFTING TABLE上的废料.4 清理喂料器上料带收集室的废料带,对于用料较多的轨道,需每班清理两次,以减少停机时间.该轨道应由工程师视实际情况通知上料员.5 每班负责保养一至两套SLEEVE,PLUNGER和NOZZLE,在交班时更换,更换后测试吸觜的真空和高度.对于塑料和橡胶吸觜,不能清洗和保养,在确认不能使用后做报废处理.6每班做好交班记录.三每周保养工具及耗材: 吸尘器无纺布酒精钳子刷子油布1清理PCB输送装置和声纳接近开关清理方法从PCB挡板上的声纳接近开关拧下发音管,并清除所有掉落元件.然后再将发音管拧回原位置.2 用吸尘器清理和更换控制单元,伺服单元,华夫盘交换器的滤网.3用无纺布蘸上酒精清洁X轴和Y轴光栅尺.4 在喂料器桌上用油布擦拭.5 用清洁绵棒清洁PLUNGER和SEGMENT室.四月保养所需工具和耗材: 吸尘器 WD-40去銹油无纺布酒精长毛及短毛刷子 NCA52 TOPAS 润滑油 T型内六角扳手清洁绵签油布螺丝刀1轴向导轨保养首先使用无纺布擦拭X,Y轴直线导轨,Y轴阻尼导轨上的污物,然后使用SIPLACE擦拭油布擦拭.2 IC头相机的保养关闭机器主开关.小心拉出IC相机的上部分,清除相机反光玻璃上掉落的元件和和灰尘.小心将IC照相机插回原处,确保与底座平齐并固定牢靠.3 使用SIPLACE专用保养油保养旋转头的Z轴直线轴承.在轴承两侧滑轨上各滴下保养油两至三滴.然后上下移动Z轴,使得保养油在轴分布均匀.4 使用WD-40除绣油清理喂料器桌和机器其他生锈部分.五两个月保养1压缩空气装置的保养关闭机器,打开压缩空气装置的门,在压缩空气装置下面放一个接水容器并关闭压缩空气旋钮.拉动黄色卡簧并逆时针转动盖帽,逆时针旋转凝结容器,然后向下拉出(有卡销),取下凝结容器.拧下压缩空气装置的过滤器壳体.使用十字改锥从过滤器壳体上拆下过滤器,如果旧过滤器太脏请更换一个新的.将所拆下的部件还原.2保养料带切刀使用黄油涂敷在切刀表面,并检查切刀表面有无破损.3用毛刷清理X,Y, Z轴皮带上的污物,然后在皮带上均匀涂敷一层TOPAS油或润滑黄油.4 用油石磨平喂料器桌上磁条不平的地方, 然后用WD-40擦拭, 在SITEST中校准喂料器桌.六三个月保养1检查旋转头消音器是否脏,如果脏, 请将内部清理干净, 如果失去光泽,更换新消音器.2 保养真空发生器保养前请记下真空发生器上气管的插放位置.将气管从真空发生器上拔下, 松掉锁紧螺丝, 用绵棒清理真空发生器内部, 在密封胶圈上涂敷适量密封油(UNISILKON),然后将所拆部件还原.3 保养IC头真空发生器顺时针拧下IC头上消音器,然后从真空发生器拆下过滤器,检查是否脏.必要时换用新的过滤器并且按照相反顺序安装.4检查IC头吸觜是否脏和胶膜片是否损坏.通过拉出金属部分更换所有损坏膜片. 七半年保养1半头保养 (需由受过西门子培训的指定人员完成)先拆下头板三根扁平电缆,拔下吹气管同时记下每根气管的编号, 请使用内六角扳手拆下锁紧前半头的四颗锁紧螺丝然后将前半头放置在柔软物体表面(如泡绵等).拆下分配器圆盘,使用压缩空气吹掉表面污物,再用无纺布蘸酒精清洁盘体,使用TOPAS油在盘体下表面涂上薄薄一层,注意不要把油涂到小孔内,在盘体上表面使用UNISILKON硅油涂上薄薄一层,注意不要把油涂到小孔内,再把盘体放回原处.用无纺布蘸酒精清洁STAR轴的八抓鱼的刹车圆形轨道,使用TOPAS油涂上薄薄一层.用无纺布清洁后半头的刹车片,清洁小孔中的污物,然后涂上TOPAS润滑油.从后半头上小心地拆下分配器和密封橡胶圈.使用绵棒蘸酒精清洁分配器座.清洁密封胶圈并检查是否损坏,然后使用密封硅油在胶圈上涂上薄薄一层.使用压缩空气吹分配器并检查该部件是否损坏.使用干净地无纺布清洁抛料,贴装和DP轴三个步进电机上地叶轮,同时检查DP 轴上皮带和驱动胶圈是否损坏.将所拆部件还原.还原部件后请对旋转头做校准.2检查所有PLUNGER和吸觜是否损坏,建议每半年更换所有产线上PLUNGER 和陶瓷吸觜.3 检查所有吹气单元的吹气压力.4 更换消音器.八年度保养1 检查所有皮带和皮带张力,如果未达到要求请更换皮带或调整皮带张力.2 检查X,Y,Z,STAR和DP轴的动态特性.3 检查X,Y,DP轴的轨道信号.4 更换SLEEVE上的真空垫.以上请参考西门子贴片机专业维护资料,并由受过专业培训的工程师来完成.。
贴片机保养一览表
贴片机是SMT里最重要的一款设备，好好保养不但能提高工作效率，还可以提高贴片机的使用寿命，这样可以大大的节省保养金。贴片机需要每天检查，吸嘴夹具检查缓冲动作，如果动作不平滑涂上薄薄的一层润滑剂，如果夹具松弛需要紧固。清理相机镜头上的灰尘和残留物。
X轴、Y轴和Z周丝杠检查丝杠有无碎屑或残留物，必要时进行清洁。X轴、Y轴导轨检查润滑油脂有无硬化和残留物粘附。这些都是一点简单的检查的方法，下图是日常保养表，按此表好好保养，贴片机的寿命最少提高3年，且维修次数也很低哦！
日常检修项目
检修加、油频率
处理方法
检修调位置
处理确认方法
每天
每周
每月
每两个月
每半年
每年
检修
空气压力
确认为0.55MPa
○
配管及接头
是否空气泄漏
○
开机指示灯
确认点亮
○
同步带
磨损、破损、松弛
○
飞达挂钩
松弛，
○
旋转轴皮带
磨损、破损、松弛
○
电气类
磨损、破损
○
清扫
机器（马达，驱动器）
除去灰尘、异物
○
平台导向轨道
除去灰尘、异物
○
同步带
除去灰尘、异物
○
各传传感器
除去灰尘、异物
○
吸嘴
清洗吸嘴(洗板水)
○
吸嘴杆
气枪、酒精清洗
○
吸嘴外轴
清扫轴的内部
○
送料器台
除去异物
○
CCD相机
除去灰尘、异物
○
显示器
除去灰尘
○
放料平台
除去灰尘、异物
○
上罩玻璃
i-pulse 贴片机维护保养手册
注意： 无视“注意”而带来的误操作将导致严重伤害或机械损坏。（“严重伤害”包括创伤、烫伤、电 击等，但无需长期住院或门诊治疗的情形）
【例】
注意
启动坐标定位前，请确认没有障碍物遗留在贴片机或送料盘上，否则将导致机器严 重损坏。
2
安全注意事项
为避免贴片机使用过程中出现人身伤害或机械损坏，请遵守以下安全规程： 警告
AC 200 V +/- 10%（三相）， 50/60 Hz *电源变压器（选择） 可对应 208/220/230/240/380/400/415/440 V 消费电力：2 kW 设备容量：5 kVA 泄漏电流：100mA 以下 * 本机所在的生产线内有可能形成干扰源的设备1存在时，不能与此设 备共用电源及接地线，电源须从配电板的其他系统取得。接地线单独 接取。
控制基板 ............................................................. 4-4 控制基板的操作 .................................................. 4-4
送料器/送料器固定架上的电极 .......................................... 4-5 基板探测传感器的调节 ................................................. 4-6
z 【注意】 实际操作中需注意的重点
z)
请参照手册中该页内容
[
]: 在 MMI 界面窗口显示的栏目、子栏目名称
<
>: 在 MMI 界面窗口显示的按键名称
“
“: 在 MMI 界面窗口用户输入项目用双引号标记
西门子贴片机常见故障维修资料总结.doc
西门子贴片机常见故障维修资料总结XZB厦门兴众博电子有限公司西门子贴片机适用于SIPLACE80S11月01日目录1、旋转头上最常出现的错误信息-------------------------------------------------31.10008“RV/D轴：未达到要求的位置”------------------------------------31.20038“S-轴：未到达要求位置”-----------------------------------------31.395在进行PCB板定位时，标记点没找到----------------------------------41.4229没有感应到传送带入口处传感器的信号-------------------------------61.5230传送带入口处传感器信号没有释放-------------------------------------71.6401要求进行新吸嘴的描述----------------------------------------------------91.7694不正确的吸嘴长度----------------------------------------------------------91.82173“S-轴：计数出错”-----------------------------------------------------101.92209“RV/Z轴：均方根电流限制”---------------------------------------111.102210“RV/D轴：均方根电流限制”--------------------------------------111.112263“S轴：在Referencerun过程中堵住”-------------------------121.122264“RV/Z 轴：在Referencerun过程中堵住”--------------------121.132277“RV:开启与关闭的真空差值太小”---------------------------------131.142277“RV:开启与关闭的真空差值太小”---------------------------------141.152279RV：开启吸嘴的真空值太高--------------------------------------------171.162293“RV：在吸拾过程中Z轴底部光障没有反应”-------------------181.172295“RV：在贴装过程中Z轴底部光障没有反应”-------------------181.182297“RV:废弃步进马达故障”---------------------------------------------181.192299“RV：不能测量真空”--------------------------------------------------191.202301“RV：不能测量气压”--------------------------------------------------191.212325“由于Z轴顶部光栅原因，STAR轴不能转动”-------------------201.222327“由于吸拾\贴装空气发生器原因，STAR轴不能转动”--------201.232328”由于废弃发生器原因，STAR轴不能转动--------------------------201.242443注意：Sleeve脱出，贴片头不能移动-------------------------------201.252452“贴装后RV头段位器泄漏”-------------------------------------------211.262452“贴装后RV头段位器泄漏”-------------------------------------------221.272454吸嘴受污染或破损--------------------------------------------------------241.282478“RV头：贴片时的空气接触压力太低”-----------------------------241.290059X 轴：没有达到要求位置-------------------------------------------------261.300060Y轴：没有达到要求位置-------------------------------------------------262、吸嘴测试-----------------------------------------------------------------------------272.1真空测试------------------------------------------------------------------------------272 .2真空最小差值------------------------------------------------------------------------272.3举例说明吸嘴型号714\914-----------------------------------------------------282.4最小真空差值和指定吸嘴可吸拾元件的百分值----------------------------292.56-segment旋转头真空测试----------------------------------------------------312.6确定吸嘴长度的偏差值-----------------------------------------------------------322.7错误讯息举例-----------------------------------------------------------------------332.8丢件率过高原因分析及处理------------------------------------------------------341.旋转头上最常出现的错误信息1.10008“RV/D轴未达到目标位置”A、如果错误只发生在一个段位器上：Ø原因：Sleeve、segment或光栅尺受污染；sleeve在segment中活动迟缓Ø措施：更换一干净sleeve，并清洁segment。
贴片机保养作业指导书
机种版本A0WI-SMT-4-W130000002013.11.20设备保养贴片机贴片机保养作业顺序及方法文件名称深 圳 东 志 器 材 有 限 公 司SMT贴片机保养作业指导书文件编号工程名日期工序3：【作业内容】适用于本公司所有贴片机系列【范围】制作：蔡浩旭 2：机器设备保养计划执行：日保养：操作员/品质QC， 周/月保养：技术员/工程师操作示意图 使SMT机器设备的保养工作规范化，以维持机器的正常运转，生产顺畅；1：【目的】2：【职责】1：机器设备保养计划编制：SMT工程师/经理季度年度保养：工程师3.1.1 贴片机日保养点检内容:3.1.2压力点检:目视检查气压是否在(0.5-0.6Mpa) 范围内,如有异常通知工程师处理.3.1.3 机器本体保养内容: 使用无尘布及玻璃水对机器本体进行清洁（禁止使用腐蚀性溶剂清洗）.3.4平台清洁:用吸尘器清洁Table及Feeder Plate上的元件和其它残留物.3.5吸咀保养内容:3.6 参考《NOZZLE清洗作业指导书》将吸咀拆下使用超声波装酒精清洗,清洁后并用气枪将吸咀吹干。
5.2.1.5 废料收集:回收废料盒内的物料及清洁干净废料盒.5.2.2 贴片机周保养点检内容:5.2.2.1紧急开关点检:按下紧急开关,观察机器紧急停止功能是否有效.5.2.2.2 Conveyor感应器保养内容:5.2.2.2.1 用无尘布清洁Conveyor部位的传感器.5.2.2.2.2 使用PCB板检查Conveyor部位的传感器是否灵敏. 如有异常，需调整感应器灵敏度（如无法解决时反馈上级处理）.5.2.2.3 相机保养内容:用无尘布粘镜头水清洁相机的镜头和防尘玻璃（禁止使用腐蚀性溶剂清洁）.5.2.3贴片机月保养内容:5.2.3.1机器内部清洁保养内容: 先用吸尘器和气枪清除灰尘和异物,再用碎布清洁机器内部残留物料和灰尘.5.2.3.2 真空通道保养内容:5.2.3.2.1 用气枪清洁filter上的灰尘,若filter太脏须更换.5.2.3.2.2 使用专用酒精清洗瓶对机器真空通道进行清洁,并用气枪吹干，并观察所吹出的气流内是否异物或脏物（如有脏物重复此动作）.批准:审核：贴片机清洁位置图片清洁Tabl e NOZZLE 清洗紧急开关点检Conveyor 部位的传感器真空通道保养真空通道保养。
QR-ST-061 C 西门子贴片机设备点检保养确认表
3.①点检记录表示方法：点检项目正常时用"√"表示;点检项目出现异常时在相应方框的左边打上"X",并及时填写《点检不合格项目跟进表》，联络相关部门进行维修或校正， OK 后再在方框的右边打上"√";未执行点检项目的用"/"表示;②每日确认人对点检项目确认后的表示方法:在勾的上面画上一个圈" "表示已确认;如为数值点检项目, 确认OK 后,则在数据的右下角表示已确认
QR-ST-061/C 4.各类气压表的读数采用四舍五入的方法: 例当表针在0.5～0.55之间,如指针所在位置小于1/2读数为0.5;如指针大于或等于1/2时读为0.55,以此类推.
备注：1.“周、月、年计划保养日”栏的填写请根据《机器保养计划》在相应日期位置内记入代号 (W ：为周保养 M ：为月保养 Y ：为年保养)。
2.周、月、年保养按照计划保养日选择两天中的任意一天执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
版本 :1.0 页号： 1 Of 2 版本修订页次修订内容摘要修订日期V1.0 首版发行2011-04-01
核准: 审核: 编制：卢扬帆
1.0 目的：
为操作员,技术员及工程师提供西门子贴片机保养指示书。
2.0 范围：
此指示用于所有西门子贴片机。
3.0 操作人员：
操作员, 技术员或工程师。
4.0保养：
4.1：每日保养保养人员：操作员
1 .清扫接料盒内零件及碎纸带。
2 . 清洁机体表面的灰尘.
3 . 清洁料台与FEEDER表面，尤其是磁性轨道上散落的零件。
4 . 检查FEEDER前盖和FEEDER的平稳度。
5 . 抛料盒在检完废料后，应放回原处，并用螺丝将其锁紧。
6 . 检查机器进气阀气压表上的气压值
7 . 每日生产前进行吸嘴真空检测并确认保养状况.
4.2：每周保养保养人员：技术员、操作员
1.清洁X，Y光电子尺，润滑机头运动导轨及滑动表面。
2. 用吸尘器清洁机器传动,传送部分及TABLE上散落零件。
3. 用吸尘器清除隔尘网上的灰。
4. 清洁SleevePlunger包括读数盘，活塞及活塞套.
5. 清洁真空/压缩空气转换器.
4.3每月保养保养人员：技术员、工程师
1.清洁X，Y，Z，DP轴的齿形皮带.
2.清洁润滑TABLE与送料器之接触面。
3.检查、润滑TABLE切刀轨道，清洁导料槽，用油
4. 磨石打磨TABLE磁性轨道表面。
版本 :1.0 页号： 2 Of 2
5. 清洁半头上所有插SLEEVE 和PLUNGER的孔。
6. 对机器各个轴进行校正。
4.4 每年保养：保养人员：技术员、工程师
1.校正机器水平。
2. 检查机器参数并备份。
(须参考说明书)
3. 检查安全盖是否和上，否则更换支撑杆。
5 注意事项：
5.1 保养时一定要关掉电源。
5.2 清洁机内及机器中间的PCBA灰尘等有毒性物质时，应用吸尘器进行清除.
5.3 所有清除下来的废物残渣由于属有毒废物，应倒在有毒有害废物箱内
5.4 检查有无机器漏电。
5.5 检查有毒有害的气体密封排放管有无泄漏，如有泄漏通知设备部
5.6 不同部件用油必须正确
5.7 生产操作人员在保养时发现机器异常需通知SMT工程人员处理.。
