1.2制图标准的基本规定

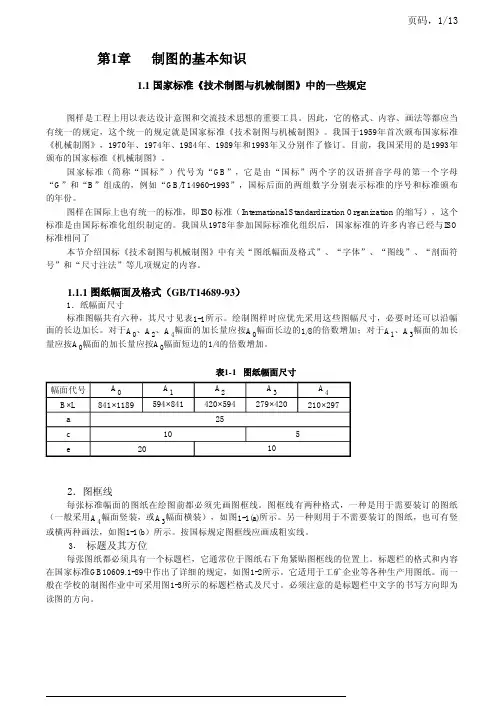

制图的基本知识
第1章制图的基本知识1.1 国家标准《技术制图与机械制图》中的一些规定图样是工程上用以表达设计意图和交流技术思想的重要工具。
因此，它的格式、内容、画法等都应当有统一的规定，这个统一的规定就是国家标准《技术制图与机械制图》。
我国于1959年首次颁布国家标准《机械制图》，1970年、1974年、1984年、1989年和1993年又分别作了修订。
目前，我国采用的是1993年颁布的国家标准《机械制图》。
国家标准（简称“国标”）代号为“GB”，它是由“国标”两个字的汉语拼音字母的第一个字母“G”和“B”组成的，例如“GB/T14960-1993”，国标后面的两组数字分别表示标准的序号和标准颁布的年份。
图样在国际上也有统一的标准，即ISO标准（International Standardization Organization 的缩写），这个标准是由国际标准化组织制定的。
我国从1978年参加国际标准化组织后，国家标准的许多内容已经与ISO 标准相同了本节介绍国标《技术制图与机械制图》中有关“图纸幅面及格式”、“字体”、“图线”、“剖面符号”和“尺寸注法”等几项规定的内容。
1.1.1 图纸幅面及格式（GB/T14689-93）1．纸幅面尺寸标准图幅共有六种，其尺寸见表1-1所示。
绘制图样时应优先采用这些图幅尺寸，必要时还可以沿幅面的长边加长。
对于A0、A2、A4幅面的加长量应按A幅面长边的1/8的倍数增加；对于A1、A3幅面的加长量应按A0幅面的加长量应按A幅面短边的1/4的倍数增加。
表1-1 图纸幅面尺寸2．图框线每张标准幅面的图纸在绘图前都必须先画图框线。
图框线有两种格式，一种是用于需要装订的图纸（一般采用A4幅面竖装，或A3幅面横装），如图1-1(a)所示。
另一种则用于不需要装订的图纸，也可有竖或横两种画法，如图1-1(b）所示。
按国标规定图框线应画成粗实线。
3．标题及其方位每张图纸都必须具有一个标题栏，它通常位于图纸右下角紧贴图框线的位置上。
机械制图国家标准
2.标准化 标准化是指为在一定的范围内获得最佳秩序，对实际
的或潜在的问题制定共同的和重复使用的规则的活动。包 括制定、发布、及实施标准的过程。
3.标准化的基本原理：统一、简化、协调、优化
我国的投影体制：
技术图样应采用正投影法绘制，并优先 采用第一角画法，必要时才允许使用第三角画 法。
第四章 图样画法
4.1 机械图样画法的分类
4.2 视图
GB/T4458.1-1984： 视图分为基本视图、局部视图、斜视图和旋转视图。 GB/T 17451-1998： 视图分为基本视图、局部视图、斜视图和向视图。
4.标准的编号和名称
①GB-标准级别 标准级别：国家标准、行业标准、地方标准和企业标准
②T-标准属性 "T"表示"推荐性标准"，无"T"时表示"强制性标准"。
强制性标准范围可包括以下八种情况：
⒈有关国家安全的技术要求； ⒉保障人体健康和人身、财产安全的要求； ⒊产品及产品生产、储运和使用中的安全、 卫生、环境保护、电磁兼容等技术要求； ⒋工程建设的质量、安全、卫生、环境保护 要求及国家需要控制的工程建设的其他要求； ⒌污染物排放限制和环境质量要求； ⒍保护动植物生命和健康的要求； ⒎防止欺骗、保护消费者利益的要求； ⒏国家需要控制的重要产品的技术要求。
******但不能说向视图取代了旋转视图******
（1）向视图 向视图三个"不能 “
1.投射的方向不能倾斜。 2.不能只画出部分。 3.不能旋转配置。
向视图的名称由原来的"X向"改为"X"。如图：
机械制图2019标准详解
规 定
*GB/T 4457.4-1984
GB/T 4457.4-2002
GB/T 4457.5-1984
GB/T 17453-2005 GB/T 4457.5-1984
现行标准名称
技术制图 图纸幅面及格式 技术制图 比例 技术制图 字体 技术制图 图线 机械制图 图样画法 图线 技术制图 图样画法 剖面区域的表示方法 机械制图 剖面符号
新：单一剖切面 几个平行的剖切平面 几个相交的剖切面
旧：单一剖、斜剖 阶梯剖 、 旋转剖、斜剖、复合剖。
新标准剖视图分为：全剖视图、半剖视图和局部剖视图。
4.断面图
4.1 移出断面图的标注
4.1.1 配置在剖切符号延长线上的断面图，不对称移出断面不必标 注字母；对称移出断面不必标注剖切符号、字母，并用细点划线将 两者两连；
旋转视图去掉后，ISO标准中无相应表示法，可用斜视图代替。
1.1基本视图 向基本投影法（第一视角）投影所得的视图。
1.2向视图
a 向视图三个"不能 “ 1.投射的方向不能倾斜。 2.不能只画出部分。 3.不能旋转配置。
b 向视图的名称由原来的"X向"改为"X"。如图：
B
D
C
C
D
B
E
E
1.3局部视图：将物体的某一部分向基本投影面投影所得的视图， 通常用来局部表达机件的外形，有如下配置：
机械制图 螺纹及螺纹紧固件表示法 机械制图 齿轮表示法 机械制图 花键表示法 机械制图 弹簧表示法 机械制图 中心孔表示法 机械制图 动密封圈表示法 机械制图 滚动轴承表示法 技术制图 图样画法 未定义形状边的术语和注法
GB/T 4460-1984
1.2制图基本知识(尺寸注法)
尺寸注法
在图样上，图形只表示物体的形状。物体的大小及各部分 相互位置关系，则需要用标注尺寸来确定。国家标准《机械制 图尺寸注法》（GB/T 4458.4—2003）、《技术制图简化表示 法第2部分；尺寸注法》（GB/T 16675.2—1996）规定了图样 中尺寸的注法。
一、基本规则 二、尺寸数字、尺寸线和尺寸界线
尺寸的组成: (1) 尺寸界线（细实线） (2) 尺寸线（细实线） (3) 尺寸数字 (4) 尺寸终端
三、常见的尺寸注法
１．圆的尺寸注法
图1-14圆的尺寸注法
三、常见的尺寸注法
２．圆弧的尺寸注法
图1-15 圆弧半径的尺寸注法
三、常见的尺寸注法
２．圆弧的尺寸注法
图1-16 弧长的尺寸注法
三、常见的尺寸注法
二、 尺寸数字、尺寸线和尺寸界线
一个标注完整的尺寸应标注出尺寸数字、尺寸线和尺寸界线。尺寸数 字表示尺寸的大小，尺寸线表示尺寸的方向，而尺寸界线则表示尺寸的范 围，如图1-9所示。
图1-9尺寸数字、尺寸线和尺寸界线
二、 尺寸数字、尺寸线和尺寸界线 1．尺寸界线
• （1） 尺寸界线用细实线绘制，并应由图形的轮廓线、轴 线或对称中心线处引出，也可利用轮廓线、轴线或对称中 心线作尺寸界线，如图所示。 • （2） 尺寸界线一般应与尺寸线垂直并略超过尺寸线（通 常以2～3 mm为宜）；在特殊情况下也可以不相垂直，但 两尺寸界线必须互相平行，如图1-10所示。
９．尺寸标注的注意事项
（２） 标注参考尺寸时，应将尺寸数字加上圆括弧，如图1-25所示。
图1-25参考尺寸的注法
三、常见的尺寸注法
９．尺寸标注的注意事项
（3) 标注板状零件的厚度时，可在尺寸数字前加注符号“t”，如图1-31所示。

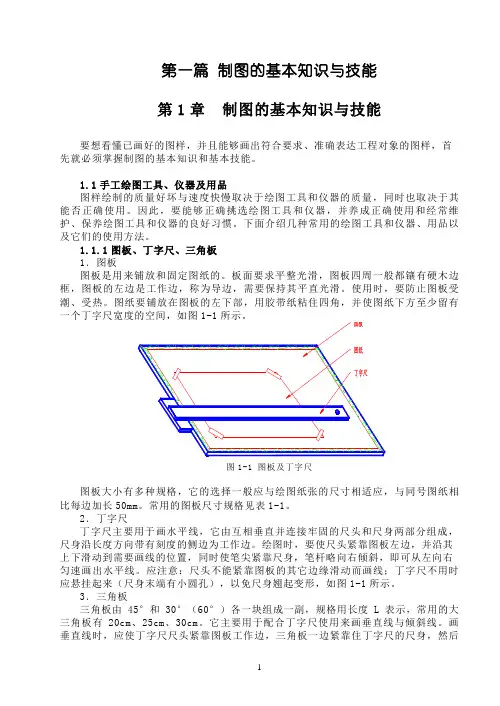

制图的基本知识与技能
第一篇制图的基本知识与技能第1章制图的基本知识与技能要想看懂已画好的图样，并且能够画出符合要求、准确表达工程对象的图样，首先就必须掌握制图的基本知识和基本技能。
1.1手工绘图工具、仪器及用品图样绘制的质量好坏与速度快慢取决于绘图工具和仪器的质量，同时也取决于其能否正确使用。
因此，要能够正确挑选绘图工具和仪器，并养成正确使用和经常维护、保养绘图工具和仪器的良好习惯。
下面介绍几种常用的绘图工具和仪器、用品以及它们的使用方法。
1.1.1图板、丁字尺、三角板1．图板图板是用来铺放和固定图纸的。
板面要求平整光滑，图板四周一般都镶有硬木边框，图板的左边是工作边，称为导边，需要保持其平直光滑。
使用时，要防止图板受潮、受热。
图纸要铺放在图板的左下部，用胶带纸粘住四角，并使图纸下方至少留有图1-1 图板及丁字尺图板大小有多种规格，它的选择一般应与绘图纸张的尺寸相适应，与同号图纸相比每边加长50mm。
常用的图板尺寸规格见表1-1。
2．丁字尺丁字尺主要用于画水平线，它由互相垂直并连接牢固的尺头和尺身两部分组成，尺身沿长度方向带有刻度的侧边为工作边。
绘图时，要使尺头紧靠图板左边，并沿其上下滑动到需要画线的位置，同时使笔尖紧靠尺身，笔杆略向右倾斜，即可从左向右匀速画出水平线。
应注意：尺头不能紧靠图板的其它边缘滑动而画线；丁字尺不用时应悬挂起来（尺身末端有小圆孔），以免尺身翘起变形，如图1-1所示。
3．三角板三角板由45°和30°（60°）各一块组成一副，规格用长度L表示，常用的大三角板有20cm、25cm、30cm。
它主要用于配合丁字尺使用来画垂直线与倾斜线。
画垂直线时，应使丁字尺尺头紧靠图板工作边，三角板一边紧靠住丁字尺的尺身，然后用左手按住丁字尺和三角板，且应靠在三角板的左边自下而上画线。
画30°、45°、60°倾斜线时均需丁字尺与一块三角板配合使用，当画其它15°整数倍角的各种倾斜线时，需丁字尺和两块三角板配合使用画出,如图1-2a 所示。
第1章 机械制图的基本知识
10 间距>7
φ16
φ9
7
(3) 尺寸线终端
尺寸线终端有两种形式：箭头和斜线4) 尺寸数字 线性尺寸数字一般应注写在尺寸线的上方，也允 许注写在尺寸线的中断处。尺寸数字不能被任何图线 穿过，否则应将该图线断开。
C1 尺寸数字 φ16 φ9 7 10 20 35 C2
(3) 绘制圆的圆心点定在相正交的两根中心线的交 点位置，且相交处必须为点画线的线段部分。
(4) 较小的图形上绘制点画线、双点画线有困难时， 可用细实线代替。
1.2.4 图线及其应用（GB/T 17450-1998） 3.注意事项 (1) 轴线、对称中心线、双折线和点画线，应超出 轮廓线 2~5mm (2) 点画线、虚线和其他图线相交时，都应在线段 处相交，不应在空隙或短画处相交。
E
F
E
G Ⅴ
F
D Ⅱ G Ⅴ F Ⅳ B E Ⅲ D Ⅱ
作图步骤： 1）把直径AB分为七等分，得等分点1、2、3、4、5、6； 2）以点A 为圆心，AB长为半径作圆弧，交水平直径的延长线于E、F两点； 3）从E、F两点分别向各偶数点（2、4、6）连线并延长相交于圆周上的Ⅰ、 Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ 点，依次连接 A、Ⅰ、Ⅱ、Ⅲ、Ⅳ、Ⅴ、 Ⅵ 各点即 得所作的正七边形。
(图样代号)
18
审核
9
10
(签名) (年 月 日) 标准化
(签名) (年 月 日)
重
比
(图样名称)
20
标题栏在图纸上的方位
在图纸 右下方
标题栏配置 方位与读图 方位一致
1 作业用简化零件图标题栏
55 12 12 30 材 料 图号
（图名）
比例 数量
国家标准《机械制图》基本规定
作业简化标题栏格式 图号 JJSY2005——00
1.3 比例 GB/T14690—93
比例定义 ；比例种类； 比例取值
1.3.1 比例定义 图形的线性尺寸：实物相应要素的线性尺寸
比例种类
原值比例
1:1
缩小比例
1:5
放大比例
5:1
1.3.3 比例取值
1.4 字体 GB/T14691—93
图样中书写的汉字、数字、字母须字体工整、笔画清楚、 间隔均匀、排列整齐。字体高度（用h表示）的工程尺寸系 列为：1.8,2.5,3.5,5,7,10,14,20mm等八种。字体高度代表字体 的号数。如需要书写更大的字，其字体高度应按一定的比率 递增。 １) 汉字
建筑图样上，可以采用三种线宽，其比例关系是4:2:1；机械图样上采用两种 线宽，其比例关系是2:1。
1.5.3 绘制图线注意点
1.同一图样的同类图线宽度一致 2. 点划线、双点划线应以实线段相交 3. 点划线、双点划线的两端应是实线段,并超出图形外2~5mm 4. 较小图形绘制点划线、双点划线可用细实线代替 5. 虚线与虚线或虚线与其他图线应以实线段相交
6. 虚线为实线的延长线时在连接处断开
2 6
5
3
4
例：分析下图中的错误画法（箭头所指处都有错误）
1.6 尺寸注法 GB/T16675.2—96
基本规则 ；尺寸要素； 常用的几种尺寸标注方法
1.6.1 基本规则 ⑴ 机件的真实大小为图样标注尺寸； ⑵ 图样尺寸未标注单位为mm，否则必须说明； ⑶ 图样标注尺寸为机件最后完工尺寸，否则必须说明； ⑷ 机件的每一尺寸只标注一次； 如下图所示：
1.5 图线 GB/T17450—98
图线名称及型式； 图线宽度； 绘制图线注意点
制图规范
制图规范一、制图一般规范1、图纸幅面和格式图纸幅面和格式由国家标准GB／T 14689—1993《技术制图图纸幅面和格式》规定。
1.1图纸幅面图纸幅面指的是图纸宽度与长度组成的图面。
绘制技术图样时应优先采用表1所规定的基本幅面。
必要时，也允许加长幅面。
表1.1图纸幅面及图框格式尺寸1.2标题栏和明细表（GB/T 10609.1 – 1989）每张图纸上都必须画出标题栏，装配图有明细表。
明细表按图1所示绘制和填写。
图1.2 明细表2、比例：2.1 机械专业缩小比例：1:2，1:5，1:10，1:2x10n，1:5 x10n，1:10 x10n，必要时允许采用1:2.5，1:3，1:4，1:6，1:15，1:30，1:40等的比例。
放大比例：2:1，5:1，1×10n:1 2×10n:1 （2.5×10n:1）（4×10n:1）5×10n:1 注：n为正整数。
对于零件图中的斜度和锥度较小或两条平行线间距很近时，可不按比例夸大一点画，以便能表示得更清楚些。
2.2 管道专业专业制图常用的比例，宜符合表2.2.1的规定。
表2.2.1 常用比例注：（1）在管道纵断面图中，可根据需要对纵向与横向采用不同的组合比例。
（2）管线轴测图中，如局部表达有困难时，该处可不按比例绘制。
（3）处理流程图、处理高程图和系统原理图均不按比例绘制。
3、字体（GB／T 14691—1993）3.1 字体要求：图中字体统一采用汉字仿宋字，字体水平书写，行间隔要求等间距，纵向排列要整齐。
3.2 字体高度：a．图纸和材料表中的字体高度为：3.5 mm，宽度比例为字体高度的0.7倍。
b．技术要求、序号数字、展开图、局部视图的标题(A 向、B-B、C 向旋转)及图框内的图名的字体高度均为：7mm，罗马字Ⅱ的字体高度为8mm，上述所有字体均为粗体字。
c．图框内的图号、技术要求内容以及图纸中某一处说明的字体高度均为：5mm，上述所有字体均为细体字。
第1章 制图基础
第1章．制图的基本知识和技能本章提要本章主要介绍基本制图标准、绘图工具及其使用方法、常用几何图形画法等绘制图样必须具备的基本知识，并初步掌握绘图的基本技能。
1.1 绘图工具及其用法正确使用绘图工具，能提高图面质量、加快绘图速度。
下面介绍几种常用的绘图工具及其使用方法。
1.1.1图板和丁字尺图板是铺放和固定图纸的。
绘图时，用胶带纸将图纸固定在图板左下方适当位置(图1-1)，不要使用图钉固定图纸，以免损坏板面。
丁字尺用于画水平线以及与三角板配合画垂直线及各种150倍数角的斜线。
丁字尺由尺头与尺身两部分组成，画图时，应使尺头靠紧图板左侧的工作边。
画水平线时应自左向右画，笔尖应紧贴尺身，笔杆略向右倾斜。
将丁字尺沿图板导边上下移动，可作得一系列相互平行的水平线。
1.1.2 三角板一副三角板包括450×450和300×600各一块，一般用透明有机玻璃板制成。
三角板与丁字尺配合可画出一系列不同位置的铅垂线，还可画出与水平线成300、450、600以及150倍数的各种倾斜线，如图1-2所示。
1.1.3 圆规和分规1、分规用于量取尺寸和等分线段。
分规两腿的端部均为钢针，当两腿合拢时，两针尖应对齐，其使用方法如图1-3所示。
2、圆规用于画圆和圆弧。
`圆规有一条固定腿和一条活动腿。
固定腿上装有两端形状不同的钢针。
画图时，应使用带有台肩的一端，台肩可防止图纸上的针孔扩大；当作分规使用时，则用圆锥形的一端。
在圆规的活动腿上，可根据需要装上铅笔插脚、墨线笔插脚或钢针插脚，分别用于画铅笔线的圆、墨线的圆或当作分规使用。
活动腿上的肘形关节可向内侧弯折，画圆时，可通过调节肘形关节保持铅芯与纸面垂直。
用铅笔插脚画圆时，应先调整好铅芯与针尖的高低，使针尖略长于铅芯，然后按所规定长度调整针尖与铅芯距离，并调整肘形关节使铅芯与纸面垂直。
1.1.4 铅笔绘图铅笔的铅芯有软硬之分，分别用字母B和H表示。
B前的数字愈大表示铅芯愈软，H前的数字愈大表示铅芯愈硬，HB表示铅芯软硬适中。
技术制图国家标准2 (2)
1.1制图的基本规定 1.1图纸幅面和图框格式（GB/T14689-1993 等效采用ISO 5457） 1.2图线及其画法（GB/T17450-1998 等同采用ISO 128-20） 1.3字体（GB/T14691-1993 等效采用ISO 3098/1及3098/2）
3．图线的画法 （1）在同一张图纸内，同类图线的宽度应基本一致。 （2）相互平行的图线（包括剖面线），其间隙不宜小于其中的粗线宽度，且不宜小于0.7㎜。 （3）虚线、点画线及双点画线的线段长度和间隔应大致相等。 （4）单点长画线或双点长画线，当在较小图形中绘制有困难时，可用实线代替。 （5）点画线与点画线或点画线与其它图线相交时，应是画相交，而不应是点或间隔相交。 绘制圆的对称中心线时，圆心应为画的交点。单点画线和双点画线的首末两端应是画而 不是点。在较小的图形上绘制点画线或双点画线有困难时，可用细实线代替
（3）图样中所标注的尺寸，为该图样所示机件的最后完工尺寸，否则应另加说明。 （4）机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。
2．尺寸的组成
图样上的尺寸包 括四个要素：尺寸界 线、尺寸线、尺寸线 终端和尺寸数字、符 号，如图1-17所示。
图1-17 尺寸的组成
（1）尺寸界线 尺寸界线用来表示所注尺寸的范围界限，应用细实线绘制，一般应与被标 注长度垂直，必要时才允许与尺寸线倾斜，如光滑过渡处的标注，但两尺寸界线仍相互平行。 其一端应从图样的轮廓线、轴线或对称中心线引出，另一端应超出尺寸线2～5mm。必要时可直 接利用图样轮廓线、中心线及轴线作为尺寸界线。
国家标准中的每一个标准都有标准代号，如ＧＢ／T4457.4－2002，其中“ＧＢ” 为国家标准代号，它是“国家标准”汉语拼音缩写，简称“国标”，“Ｔ”表示推 荐性标准，（如果不带“T”，则表示为国家强制性的标准）“4457.4”表示该标准编 号，“2002”表示该标准是2002年颁布的，以前有用两位数表示的，如ＧＢ/T1468993。
§1 国家制图标准与制图基本知识
图 线 交 接 的 画 法 举 例
§1.1 国家制图标准的基本规定
字体
字体的基本笔划：
一 木 图
§1.1 国家制图标准的基本规定
§1.1 国家制图标准的基本规定
阿拉伯数字的书写
§1.1 国家制图标准的基本规定
比例
注意：不管选用何种比例，都必须标注物体的实际尺寸！
§1.1 国家制图标准的基本规定
三角板（200～300mm），
擦线板，透明胶带，橡皮，铅笔，图纸、建筑 模板、砂纸、刀片等
§1.2 绘图工具和仪器的使用方法
0
10
20
30
三棱（比例）尺
0 1 2 3 4 5
6 7 8
丁 字 尺
0 1 2 3 4 5
图纸 图板
40
0 1 2 3 4 5
6 7 8 9 10 1112
三角板
橡皮
6 7 8
50
60
70
80
铅 笔
§1.2 绘图工具和仪器的使用方法
作90°线 作60°线 作45°线 作30°线 作15°线 作75°线 作平行线
图板、丁字尺、三角板的运用
0
10
20
30
40
50
60
70
80
§1.2 绘图工具和仪器的使用方法
§1.2 绘图工具和仪器的使用方法
分规的使用方法
圆规及其使用
§1.2 绘图工具和仪器的使用方法
1、求圆心
2、求切点 3、画连接弧
§1.3 平面图形的画法
2、圆弧R与两圆弧R1和R2外切的作图步骤
R1 R
R2
O1
O2
T1
T2
1、求圆心 2、求切点 3、画连接弧
1国家制图标准基本规定及应用解析
（6）点画线当在较小的图中绘制有困难时，可用实 线代替。 （7）点画线的两端，不应是点。点画线与点画线交 接或点画线与其他图线交接时，应是线段相交。 （8）虚线与虚线相交或虚线与其他图线相交时应是 线段相交。
1.3字体 1.3.1汉字 汉字图样及说明中的汉字，宜采用长仿宋体，长仿 宋体字的书写要领是横平竖直、起落分明、粗细一 致、结构匀称、充满方格。 其高度与宽度关系应符合课本中表中的要求。
2.尺寸标注的其他规定
尺寸标注示例
项目
标注示例
说明
半径
半圆或小于半圆的圆弧应标 注半径，如左下方的例图所示。 标注半径的尺寸线应一端从圆 心开始，另一端画箭头指向圆 弧，半径数字前应加注符号 “R”。
较大圆弧的半径，可按上 方两个例图的形式标注。
较小圆弧的半径，可按右下 方四个例图的形式标注。
项目
可用比例
1∶3、1∶4、1∶6、1∶15、1∶25、1∶30、1∶40、1∶60、1∶80、1∶250、1∶300、 1∶400、1∶600
图样的比例，为图形与实物相对应的线性尺寸之比。 比例的大小是指其比值的大小，如1∶50大于1∶100。 如果图样上某线段长为10mm，而实际物体相应部位的
2mm，另一端宜超出尺寸线2～3mm 。 2、尺寸线 用来表示尺寸的方向，用细实线绘制，并与被注长度平行。
3、尺寸起止符 尺寸起止符号用来表示尺寸的起止位置，一般用 中粗斜短线绘制，其倾斜方向与尺寸界线成顺时 针45°角，长度宜为2～3mm。 半径、直径、角度及弧长的尺寸起止符号，宜用 箭头表示。
1.3.2数字和字母
数字和字母在图样上的书写分直体和斜体两种， 但同一张图纸上必须统一。如需写成斜体字， 其斜度应从字的底线逆时针向上倾斜75°。
制图的基本知识
第一章制图的基本知识1．1 制图国家标准的基本规定1．2 绘图工具及使用方法1．3 几何作图1．4 平面图形的尺寸及画法1．5 绘图的方法和步骤1．1 制图国家标准的基本规定作为工程界共同语言的图样是用来进行信息交流的，规范性要求很高。
为此，对于图纸、作图比例、字体、图线以及尺寸标注等，国家标准均有严格规定，每位制图者都必须严格遵守。
1.1.1 图纸幅面及格式（GB/T 14689–1993）1.1.2 比例（GB/T 14690–1993）1.1.3 字体（GB/T 14691–1993）1.1.4 图线（GB/T 17450 –1998 ）1.1.5 尺寸注法（GB/T 4458.4–1984）1.1.1 图纸幅面和格式图纸幅面图框格式标题栏附加符号图纸幅面图纸的幅面指的是图纸的宽度与长度组成的图面。
表1-1 基本幅面尺寸a：留装订边的图样其装订边的宽度。
c：留装订边的图样，图框距离图纸的边界e：不留装订边的图样，图框距离图纸的边界图框格式无论图样是否装订，均应在图幅内画出图框，图框线用粗实线绘制。
需要装订的图样，其图框格式一般采用A4幅面竖装或A3幅面横装。
装订边预留a=25mm宽。
图框距离图纸边界的尺寸c（或e）要依据图幅大小以及有无装订边而不同。
标题栏每张图样都必须有标题栏。
标题栏的位置一般位于图框右下角。
标题栏的外框是粗实线，其右边和底边与图框线重合，其余用细实线绘制。
标准标题栏如下所示：简易标题栏附加符号对中符号：为了使图样复制和缩微摄影时定位方便，应在图纸各边的中点处分别画出对中符号，对中符号用粗实线绘制，长度从纸边界开始至伸入图框内约5mm,位置误差不大于0.5mm。
当对中符号处在标题栏范围内时，则伸入标题栏部分省略不画。
方向符号：对于利用预先印制的图纸，为了明确绘图与看图时图纸的方向，应在图纸的下边对中符号处画出一个方向符号，细实线等边三角形表示。
1.1.2 比例比例的概念比例的选取比例的概念绘制图样时、应尽量按机件的实际大小画出（即采用1:1的比例），以便直接从图样上看出机件的真实大小。
制图的基本国家标准 (2)
第一篇制图基础第1章制图的基本国家标准工程图样是工程界的技术语言。
为了统一房屋建筑制图规则，保证制图质量，提高制图效率，使其符合设计、施工和存档的要求，适应工程建设的需要，由国家建设部批准并颁布了有关建筑制图的国家标准。
本章主要根据国家标准《房屋建筑制图统一标准》（GB/T 50001—2001），介绍图纸幅面、图线、字体、比例和尺寸标注等的基本规定。
其它常用的标准将在房屋建筑图的有关章节中介绍。
制图国家标准（简称国标）是所有工程人员在设计、施工、管理中必须严格执行的国家条例。
是学习制图的依据，绘图时必须严格遵守。
1.1 图纸幅面和格式、1.1.1 图纸幅面图纸幅面是指图纸本身的大小规格。
图框是图纸上所供绘图的范围的边线。
图纸的幅面和图框的尺寸应符合表1-1规定和图1-1 a、b的格式，从表中可以看出，A1幅面是A0是幅面的对开，其他幅面依始类推。
表中代号的意义如图1-1所示。
在一个工程设计中，每个专业所使用的图纸，一般不宜多于两种幅面。
图纸以短边作为垂直边称为横式（图1-1a），以短边作为水平边称为立式（图1-1b）。
一般A0~A3图纸宜横式使用。
图纸的短边一般不应加长，长边可加长，但加长的尺寸必须按照国标的有关规定。
图纸不管采用横式还是立式，其图框线均用粗实线绘出。
图1-1 幅面代号的意义1.1.2 标题栏每张图纸的右下角，必须画有标题栏，如图1-1所示。
标题栏的设置按图1-2所示，根据工程需要选择确定其尺寸、格式及分区。
标题栏的外框线为粗实线，其余分格线为细实线。
对于学生在学习本课程的制图作业，其标题栏建议采用图1-3所示格式。
（a）(b)图1-2 标题栏图1-3 建议学生使用制图作业的标题栏1.1.3 会签栏除标题栏外，建筑工程图纸在图框外的左上角，还应画出会签栏，如图1-1所示。
会签栏用于图纸会审后填写会签人员所代表的专业、姓名和日期等，如图1-4所示。
不需会签的图纸，可以不画会签栏。
机械制图基础(完整版)
25
100
25
不以mm为单位 需注出单位符号
25 40
25 40
55
55
10cm
1:2
1:4
（1）尺寸数值为零件的真实大小，与绘图比例及绘图的准 确度无关。
（2）图样中的尺寸，以毫米为单位，如采用其它单位时， 则必须注明单位名称。
1.2 制图国家标准的一般规定
（3）机件的每一尺寸，一般只标注一次，并应标注在反 映该结构最清晰的图形上。
特别提示Ⅰ：同一机件的图样中，一般只能采用一种终端 形式。采用斜线终端形式时，图中遇有圆弧的半径尺寸、 投影为圆的直径尺寸，尺寸线的终端应画成箭头。
1.2 制图国家标准的一般规定
特别提示Ⅱ：采用箭头终端形式 , 遇到位置不够画出箭头 时 , 允许箭头画在尺寸线外面，连续小尺寸用圆点或斜线 代替箭头。
应位于图框的右下角。 若标题栏的长边置于水平方向并与图纸长边平行时，则构
成X型图纸；若标题栏的长边垂直于图纸长边时，则构成Y 型图纸，如图。 GB/T 10609.1—1989《技术制图标题栏》规定了标题栏分 区型式。如图1－2所示。 标题栏由名称及代号区、签字区，更改区和其他区组成。
1.2 制图国家标准的一般规定
）的公称尺寸系列为： 1.8 、2.5 、3.5 、5 、7 、10 、14 、20 ｍｍ，共８种。 如需要书写更大的字，其字体高度应按 的比率递增。 1、汉字 应采用长仿宋体字，汉字高度ｈ不应小于3.5ｍｍ，其字 宽一般为ｈ／
1.2 制图国家标准的一般规定
长仿宋体汉字的特点：横平竖直、注意起落、结构匀称、 填满方格。
的下方或右侧标注比例。
不同比例的标注
返回
1.2 制图国家标准的一般规定
《制图基础》制图国家标准的一般规定
尺寸线及其终端
3.尺寸的注法
（1）线性尺寸数字的方向，一般应按下图所示方向注写， 并尽可能避免在图示30°范围内标注尺寸。
无法避免时应引出标注。
（2）对于非水平方向的尺寸，其数字也可水平注写在 尺寸线的中断处。
（3）尺寸数字不可被任何图线所通过，否则必须将该图 线断开。
图线断开
（4）圆的尺寸 标注整圆或大于半圆的直径尺寸时，应在尺寸数字
➢ 两条平行线之间的距离应不小于粗实线宽度的两倍，其 最小距离不得小于0.7mm。
➢ 绘制圆的对称中心线时，圆心应为线段的交点。点画线 的首末两端应是长画，而不应是短画，且应超出圆外 2~5mm。在较小的图形上绘制点画线有困难时，可用细实 线代替。
正确
错误
➢ 虚线或点画线与其他图线相交时，应以线段相交。 ➢ 虚线作为粗实线的延长线时，实虚变换处要留有空隙。
原值比例 放大比例
优先使用 1:1
5:1
优先使用 5×10n:1
4:1
允许使用 4 ×10n:1
2:1 2 ×10n:1 1 ×10n:1
2.5:1 2 .5×10n:1
1:2
1:5
1:10Biblioteka 优先使用 1:2 ×10n 1:5 ×10n 1:1 ×10n
缩小比例
1:1.5
1:2.5
1:3
允许使用 1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n
3 6
方向符号用细实线绘制， 是一个等边三角形。
为了明确绘图与看图 时的图纸方向，在图 纸的下边对中符号处 画一个方向符号。
国标中规定的标题栏格式
4×8=32 8
15
35
15
15
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(2) 尺寸数字的放置
(3) 轮廓线、中心线不能作为尺寸线
(4) 尺寸数字应大小一致
(5) 尺寸数字不能被其它图线穿越 (6) 窄小尺寸的标注 (7) 桁架式结构尺寸的标注
(1)尺寸的排 列
小尺寸在里，大尺寸在外。
(2) 尺寸数字的放置
38 38
30
尺寸数字应写在尺寸线的中间，在水平尺寸线上的应从左到右 写在尺寸线上方，在铅直尺寸线上的应从下到上写在尺寸线左侧。
（7）图线不得与文字、数字或符号重叠、混淆，当不可避免时，应首先
保证文字等的清晰。
图1-2-7 图线的画法
图1-2-8 图线的画法（正确与错误对照）
1.2.5 尺寸标注
尺寸用来确定图形所表达物体的实际大小，标注时要求 做到：
1. 正确 ——符合“国标”； 2. 完整 ——齐全，不得遗漏； 3. 清晰 ——注在图形的明显处， 且布局整齐； 4. 合理 ——既要保证设计要求， 又要适合施工、维修等生 产要求。
注：不论采用何种比例绘图，尺寸数值均按原值标注， 与所用比例和绘图的准确程度无关。
尺寸界线
尺寸起止符号
尺寸线 尺寸数字
图1.2-10 尺寸的组成
1. 尺寸线与尺寸界线
>2 mm
6
13
6
2～3 m符号
≈15°
4b～5b
3. 尺寸数字的读写方向
326
1.2.1 1.2.2 1.2.3 1.2.4 1.2.5
图纸幅面和格式 比例 字体 图线 尺寸标注
1.2.1 图纸幅面和格式
1．图纸幅面：A0~A4
表1-1
幅面 代号 A0 841 ×1189 A1 594 ×841
图纸基本幅面尺寸
A2 420 ×594 A3 297 ×420 A4 210 ×297
双折线
(a) 水池的正面图
图1.2-6 图线的应用示例
(b) 水池的轴测图
2. 图线的画法（注意事项）
（1） 粗实线的宽度：0.13、0.18、0.25、0.35、0.5、0.7、1、1.4、2mm。 （2）同一图样中，同类图线的宽度应一致。虚线、点划线的线段长度和
间隔应大致相等。
（3）图线间的净距不得小于0.7mm，且不小于其中最小粗线的宽度，必 要时可采用示意方法，局部扩大比例。
326
326
(a)
(b)
4. 尺寸数字的注写位置
60
420
90 50 50
50 30
150
50
2. 尺寸的基本注法（见下面示例） (1) 小于或等于半径的圆弧 小圆弧半径的标注方法 大圆弧半径的标注方法 (2) 大于半径的圆弧 小圆直径的标注方法 大圆直径的标注方法 (3) 角度的标注方法 (4) 坡度的标注方法
（4）绘制对称线或轴线时，点画线超出图形轮廓线外3~5mm，首末两端
为长画。 （5）当图形较小，画点画线或双点画线有困难时，可用实线代替。
（6）当虚线和虚线或虚线与其他图线相交时，相交处不应留空隙，应交
于线段处；而当虚线为实线的延长线时，则应留有空隙(不得与实线连接)。 图线相交时应交于线段处，不要交于点或间隔处。
1 :1
1 :2
2 :1
注：不论采用何种比例绘图，尺寸数值均按原值标注， 与所用比例和绘图的准确程度无关。
1.2.3 字体
表1-3 长仿宋字基本笔画
（2）数字：阿拉伯数字、罗马数字 (可写成直体或斜体) （3）字母：拉丁字母、希腊字母 (可写成直体或斜体)
0123456789
ⅠⅡ Ⅲ Ⅳ Ⅴ Ⅵ Ⅶ Ⅷ Ⅸ Ⅹ
60
60
30
(3) 其他图线不能作为尺寸线
12
12
18
18
正确
错误
轮廓线、中心线可以作为尺寸界线，但不能作为尺寸线。
(4) 尺寸数字应大小一致
10
23
23
正确
错误
同一张图纸内尺寸数字应大小一致。
10
(5) 尺寸数字不能被其他图线穿越
25
25
正确
错误
在断面图中写数字处，应留空隙而不画剖面线。
(6) 窄小尺寸的标注
图1.2-4 制图作业标题栏格式
1.2.2 比例
——是图中图形与其实物相应要素的线性尺寸之比(线性 尺寸是指能用直线表达的尺寸，如直线的长度、圆的直径等) 。
表1-2 国标规定的比例 种 类 原值比例 优先选用 1:1 放大比例
优先选用 5:1 5×10n:1
可 选用 4:1
比
例
2:1 2 ×10n:1
图1.2-9 尺寸标注
1. 尺寸的组成
(1) 尺寸界线——用来表示尺寸的度量范围。 用细实线绘制，并可用图形的轮廓线、轴线或对称中心线 代替。 (2) 尺寸线——表示所注尺寸的度量方向和长度。 用细实线绘制，不能用其他线代替或与其他线重合。
(3) 尺寸起止符号（尺寸线终端）——尺寸的起止点。
有箭头和45° 短划两种。标注直径、半径、角度是一般用 箭 头。 (4) 尺寸数字——表示尺寸的大小。 尺寸数字一般写在尺寸线的上方、左方或尺寸线的中断处。
1.2.4 图线
1. 图线型式及应用
表1-4-1 常用线型的名称、型式、图线宽度一览表
表1-4-2 图线的型式及主要用途
图线名称 粗实线 细实线 中虚线 细点划线 粗点划线 双点画线 波浪线 3~5
图线型式
主要用途
主要可见轮廓线 尺寸线、尺寸界线、剖面线等
1
15~20
不可见轮廓线
3
对称线、中心线、轴线等 有特殊要求的表面的表示线 假想的轮廓线、成型前的轮廓线 断裂的边界线 断裂处的分界线
装订时通常采用A0-A3横装、A4竖装。
留装订边的横装图框 不留装订边的竖装图框
对中符号
看图方向
图1.2-2 图框格式和看图方向
3．标题栏
—— 位于图纸右下角与图框线相接。用来填写图名、 制图人名、设计单位、图纸编号、比例等内容。
40(30)(50)
180
图1.2-3 标题栏格式
制图作业中建议采用下面的格式
B× L
e
c
20
10
10
5
a
25
各号幅面的尺寸关系是：沿上一号幅面的长边
对裁，即为次一号幅面的大小。
2．图框格式 图框——图纸上限定绘图区域的线框。
幅面线 (纸边界线)
图框线
标题栏
L
B
在图纸上必须用粗实线画出图框，其格式分为留 装订边和不留装订边两种。同一产品的图样只能 采用一种图框格式。
A B C D E F G H I J K L
abcdefghijklmnopqrstuvwxyz
αβγδεζηθφψωλ
2．书写要求 字体工整、笔画清楚、间隔均匀、排列整齐。
3．字体的高度（号数） 1.8、2.5、3.5、5、7、10、14、20mm八种。
注：当字母、数字与汉字并排书写时，其字高应比 汉字小一号（为了视觉上感觉匀称和协调）。
正确
错误
两尺寸界线之间比较窄时，尺寸数字可注在尺寸界线外侧，或 上下错开，或用引出线引出再标注，且尺寸数字的大小应一致。
(7) 桁架式结构尺寸的标注
1750
6000
6000
1750
6000
6000
正确
错误
桁架式结构的单线图，宜将尺寸直接注在杆件的一侧。
判断以下图形尺寸标注的正误
第1章 制图基本知识与技能
1.1 绘图工具及用法 1.2 制图标准的基本规定 1.3 几何作图 1.4 平面图形的画法
1
2
1.2 制图标准的基本规定
工程图样是工程界的技术语言，是施工建造的重 要依据。为了便于技术交流以及符合设计、施工、 存档等要求，必须对图样的格式和表达方法等作一 个统一的规定，这个规定就是制图标准。
(1) 小于或等于半径的圆弧
小圆弧半径的标注方法
R16 R16 R5
大圆弧半径的标注方法
(2)大于半圆的圆或圆弧 大圆直径的标注方法
600
小圆直径的标注方法
24
4
16
(3) 角度的标注方法
75°26'
5°
6°09' 59"
(4) 坡度的标注方法
2%
2.5
1
2%
3. 尺寸标注应注意的问题 (1) 尺寸的排列
2.5:1
1 ×10n:1 4 ×10n:1 2 .5×10n:1
缩小比例
优先选用 1:2 1:2 ×10n 可 选用
1:5 1:10 1:5 ×10n 1:1 ×10n
1:1.5 1:2.5 1:3 1:4 1:6 1:1.5 ×10n 1:2.5 ×10n 1:3 ×10n 1:4 ×10n 1:6 ×10n
