1-2基本制图标准

（一） 尺寸的组成
图样上的尺寸， 包括尺寸界线、尺 寸线、尺寸起止符 号和尺寸数字。 如图1-35所示。
（二） 基本规定
1.尺寸界线
尺寸界线应用细实线绘制，一般应与被注长 度垂直，其一端应离开图样轮廓线不小于２ mm，另一端宜超出尺寸线２～３mm。 图样轮廓线可用作尺寸界线，如图1-36所示。
图1-36 尺寸界线
文 字 的 字 高 的 选 用 ： 3.5 、 5 、 7 、 10 、 14 、 2比0值m递m。增如。需书写更大的字，其高度应2 按 的
图样及说明中的汉字，宜采用长仿宋体，宽度 与高度的关系应符合表1-3的规定。
表1-3 长仿宋体字高宽关系（mm）
字 高 20 14 10 7 5 3.5 字 宽 14 10 7 5 3.5 2.5
图1-38 角度标注方法
2、标注圆弧的弧长时，尺寸线应以与该 圆弧同心的圆弧线表示，尺寸界线应垂直 于该圆弧的弦，起止符号用箭头表示，弧 长数字上方应加注圆弧符号“⌒”。
3、标注圆弧的弦长时，尺寸线应以平行 与该弦的直线表示，尺寸界线应垂直与该 弦，起止符号用中粗斜短线表示。
图 弧长标注方法
图 弦长标注方法
相交图线的绘制规定
1)当虚线和 虚线或虚线 与实线相交 时，不留空 隙，交于短 线处。
3)当点划线与 点划线或点划 线与其它图线 相交时，交点 应设在线段处。
2)当实线的 延长线为虚 线时，应的走向，地形图 上需画出指北针或坐标网格。
六、尺寸标注
（一）尺寸的组成 （二）基本规定 （三）尺寸的排列与布置 （四）半径、直径、球的尺寸标注 （五）角度、弧度、弧长的标注 （六）其它的尺寸标注
见各有关专业制图标准 不可见轮廓线 不可见轮廓线、图例线
单点 粗 长画 中
线细
b 0.5b 0.25b
见各有关专业制图标准 见各有关专业制图标准 中心线、对称线等
双点 粗 长画 中
线 细
b 见各有关专业制图标准 0.5b 见各有关专业制图标准
0.25b 假象轮廓线、成型前原始轮廓线
折断线
0.25b 断开界线
尺寸宜标注在图样轮廓以外，不宜与 图线、文字及符号等相交。
图样轮廓线以外的尺寸界线，距图 样最外轮廓之间的距离，不宜小于 10mm。平行排列的尺寸线的间距， 宜为7～10mm,并应保持一致。
图 尺寸数字的注写
互相平行的尺寸线，应从被注写的 图样轮廓线由近向远整齐排列，较小 尺寸应离轮廓线较近，较大尺寸应离 轮廓线较远。
图1-37 坡度标注方法
4、标高的标注
标高的标注采用细实线的等腰直角 三角形表示。
（一）线宽与线型 （二）图线画法
（一）线宽与线型
工程图采用不同的线型与线 宽的图线绘制而成。各类图线 的线型、线宽、用途见表1-4。
表1-4 图线的线型、线宽、用途及其画法
名称
线型
线宽
一般用途
粗 实中 线细
b 0.5b 0.25b
主要可见轮廓线 可见轮廓线 可见轮廓线、图例线
粗 虚中 线细
b 0.5b 0.25b
（六）其它的尺寸标注
1、在薄板板面标注板厚尺寸时，应在厚 度数字前加厚度符号“ t ”（图1-35）。
图1-35 薄板厚度标注方法
2、标注正方形的尺寸，可用“边长×边 长”的形式，也可在边长数字前加正方形 符号“□”（图1-36）。
图1-36 标注正方形尺寸
3、标注坡度时，应加注坡度符号“ ” ，该符号为单面箭头，箭头应指向下坡 方向。坡度也可用直角三角形形式标注 ，（图1-37）。
波浪线
0.25b 断开界线
所有线型的图线的宽度（ b）宜从下 列线宽系列中选取：2.0、1.4、1.0、0.7、 0.5、0.35mm。
所有线型的图线分粗线、中粗线和细 线三种，宽度比率为4：2：1。
同一张图纸内，相同比例的各图样， 应选用相同的线宽组。
图纸的图框和标题栏线，可采用表1-6 的线宽。
基本规格——图标样式
基本规格——会签栏样式
基本规格——角标样式
二、比例
图样的比例，应为图形与实物相对应 的线性尺寸之比。即图∶物
比例的大小，是指其比值的大小，如 1∶50 大 于 1∶100 。 比 例 的 符 号 为 “∶”，比例应以阿拉伯数字表示，如 1∶1、1∶2、1∶100等。
表1-2 绘图所用比例
绘图所用的比例，应根据图样的用 途与被绘对象的复杂程度，从表1-2中 选用，并优先用表中常用比例。
一般情况下，一个图样应选用一种 比例。根据专业制图需要，同一图样 可选用两种比例。
比例的标注

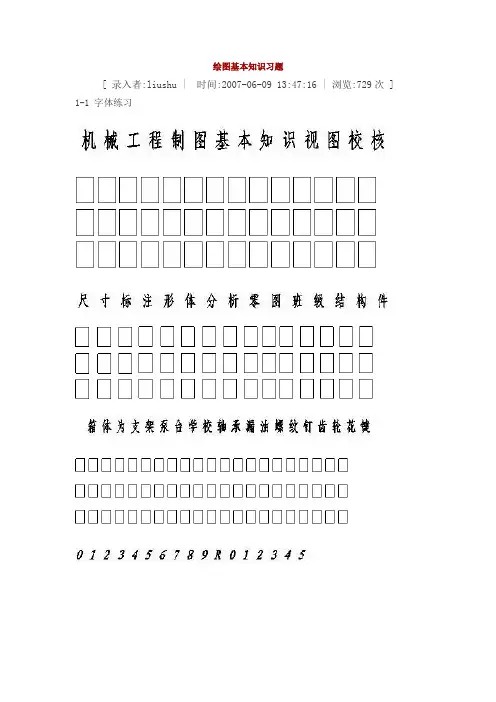

三、字体
图纸上所需书写的文字、数字或符号等，均应 笔画清晰、字体端正、排列整齐；标点符号 应清楚正确。
书写长仿宋体的要领是：横平竖直、起落有锋、 填满方格、结构匀称。
图1-34 小圆弧半径的标注方法
3、较大圆弧的半径，可按图1-35形式标 注。
图1-35 大圆弧半径的标注方法
4、标注圆的直径尺寸时，直径数字前应加 直径符号“φ”。在圆内标注的尺寸线应通 过圆心，两端画箭头指至圆弧（图1-36）。
图1-36 圆直径的标注方法
5、较小圆的直径尺寸，可标注的圆外 （图1-37）。
一、图 幅
图纸的幅面是指图纸尺寸规格的 大小。
图框是指在图纸上绘图范围的界线。
图纸幅面及图框尺寸应符合表1-1-1 的规定及图1-1-23的格式。
表1-1-1 图幅及图框尺寸（mm）
基本规格——图幅格式
图纸以短边作为垂边称为横式， 以短边作为水平边称为立式。
一般A0~A3图纸宜横式使用，必要时， 也可立式使用。 当图纸幅面不够时，短边一般不应加 长，长边可加长，但应符合表1-4的规 定。
汉字（长仿宋体）示例
10号字 7号字 5号字 3.5号字
拉丁字母、阿拉伯数字、罗马数字
分为直体字和斜体字两种。写成斜体字， 其斜度应是从字的底线逆时针向上倾斜 75°。拉丁字母、阿拉伯数字、罗马数 字的字高应不小于2.5mm。小写字母应 为大写字母的7/10。
数字、字母示例
A型斜体数字示例：
四、图线
(a)
(b)
图 尺寸数字的注写方向
尺寸数字一般应依据其方向注写在靠近 尺寸线的上方中部。如没有足够的注写位 置，最外边的尺寸数字可注写在尺寸界限 的外侧，中间相邻的尺寸数字可错开注写。
图样上的尺寸单位，除标高及总平面以 米为单位外，其他必须以毫米为单位。
图 尺寸数字的注写位置
（三）尺寸的排列与布置
图1-37 小圆直径的标注方法
6、标注球的半径尺寸时，应在尺寸前 加注符号“SR”。标注球的直径尺寸时， 应在尺寸数字前加注符号“SФ”。注写 方法与圆弧半径和圆弧直径的尺寸标注 方法相同。
（五）角度、弧度、弧长的标注
1、角度的尺寸线应以圆弧表示。该圆 弧的圆心应是该角的顶点，角的两条边 为尺寸界线。起止符号应以箭头表示， 角度数字应按水平方向注写（图1-32）。
常用 比例
1:1、 1:2 : 、 1:5 、 1:10、 1:20、1:50 1:100、1:200、 1:500、 1:1000 1:2000、1:5000、 1:10000、 1:20000 1:50000、1:100000、1:200000
可用 比例
1:3、1:15、1:25、1:30、1:40、1:60 1:150、 1:250、1:300、1:400、1:600 1:1500、 1:2500、 1:3000、 1:4000 1:6000、 1:15000、1:30000
总尺寸的尺寸界线应靠近所指部位， 中间的分尺寸的尺寸界线可稍短，但 其长度应相等。
图 尺寸的排列
(四）半径、直径、球的尺寸标注
1、半径的尺寸线应一端
从圆心开始，另一端画箭
头指向圆弧。半径数字前
应加注半径符号“R”，如
图1-33所示。
图1-33 半径标注方法
2、较小圆弧的半径，可按图1-34形式标 注。
表1-6 图框线、标题栏线的宽度
幅面代号 图框线 标题栏外框线 标题栏分格线 会签栏线
A0、A1
1.4
0.7
0.35
A2、A3、A4 1.0
0.7
0.35
图线相交的画法
正确
不正确
1、虚线与虚线 或图其他图线 相交
2、两点画线相 交
3、两粗实线或 两虚线相交
4、虚线是实线 的延长线
见图1-1-32
2.尺寸线
尺寸线应用细实线绘制，应与被注长度平 行。图样本身的任何图线均不得用作尺寸线。
尺寸起止符号一般用中粗斜短线绘制，其 倾斜方向应与尺寸界线成顺时针45°角， 长度宜为２～３mm。
半径、直径、角度与弧长的尺寸起止符号， 宜用箭头表示。
3.尺寸数字
尺寸数字的方向，应按图1-35的规定 注写。当尺寸线为竖直时，尺寸数字注 写在尺寸线的左侧，字头朝左；其他任 何方向，尺寸数字也应保持向上，且注 写在尺寸线的上方。
第二节 基本规格与图形美学
工程图是工程设计、施工的重要技 术资料，也是施工的依据。为使工程图 样图形准确，图面清晰，符合生产要求 和便于技术交流，必须要做到工程图样 基本统一，对图幅大小、图线的线型、 粗细、尺寸标注、图例、字体等，《道 路工程制图标准》（GB 50162—92） 都有统一的规定。
