(3)建立风险预警机制,对施工现场进行实时监控,发现风险隐患及时处理。
(4)制定应急资源保障措施,确保应急物资、设备、人员等资源充足。
(5)组织应急演练,提高施工人员应对突发事件的能力,检验应急预案的可行性。
(6)建立应急信息报送制度,确保突发事件发生时,及时向上级报告,并启动应急预案。
(7)加强施工现场安全保卫工作,预防和打击盗窃、破坏等违法行为。
工程目标如下:
1. 按照设计要求,完成主体钢结构的制作、安装及验收,保证结构安全可靠,满足设计使用年限。
2. 屋面系统采用XX材料,实现防水、保温、隔热过程中,严格遵守国家相关法律法规和行业标准,确保施工安全、环保、文明。
4. 通过科学的施工组织和管理,合理安排施工进度,确保工程按时完成。
1. 施工管理部
负责项目整体施工计划的制定、进度控制、人员调度、对外协调等工作。设项目经理1名,负责全面领导;项目副经理1名,协助项目经理开展工作;施工管理员2名,负责现场日常管理。
2. 工程技术部
负责施工图纸的深化、施工技术指导、施工工艺研发等工作。设技术负责人1名,负责技术部总体工作;施工技术人员2名,负责具体施工技术的落实和指导。
钢结构屋面施工方案
编 辑:__________________
时 间:__________________
一、工程概况与目标
钢结构屋面施工方案针对的是一栋总建筑面积为XX平方米的多层钢结构建筑,位于XX地区。工程主要包括主体钢结构、屋面系统及辅助设施的施工。本项目采用钢结构作为主体结构,旨在充分发挥其强度高、抗震性好、施工速度快等优势,确保工程质量和施工安全。
1. 文明环保施工
(1)加强施工现场环境卫生管理,设置垃圾桶、厕所等卫生设施,定期清理施工垃圾,保持施工现场整洁。

钢结构屋面工程施工组织设计

钢结构屋面工程施工组织设计

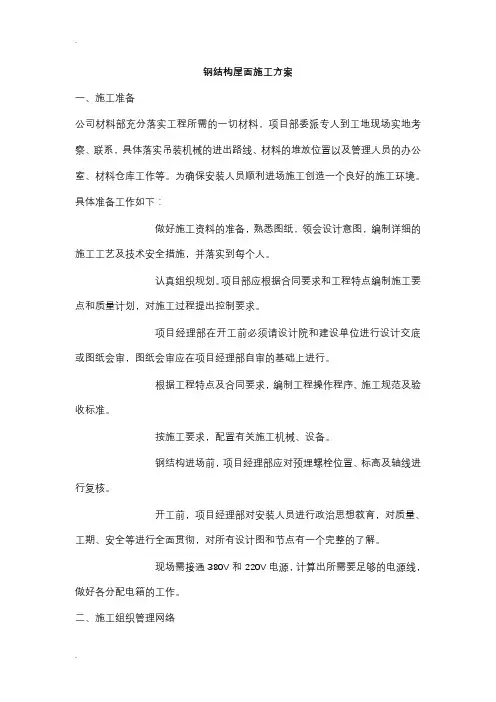

钢结构屋面施工方案一、施工准备公司材料部充分落实工程所需的一切材料,项目部委派专人到工地现场实地考察、联系,具体落实吊装机械的进出路线、材料的堆放位置以及管理人员的办公室、材料仓库工作等。

为确保安装人员顺利进场施工创造一个良好的施工环境。

具体准备工作如下:做好施工资料的准备,熟悉图纸,领会设计意图,编制详细的施工工艺及技术安全措施,并落实到每个人。

认真组织规划。

项目部应根据合同要求和工程特点编制施工要点和质量计划,对施工过程提出控制要求。

项目经理部在开工前必须请设计院和建设单位进行设计交底或图纸会审,图纸会审应在项目经理部自审的基础上进行。

根据工程特点及合同要求,编制工程操作程序、施工规范及验收标准。

按施工要求,配置有关施工机械、设备。

钢结构进场前,项目经理部应对预埋螺栓位置、标高及轴线进行复核。

开工前,项目经理部对安装人员进行政治思想教育,对质量、工期、安全等进行全面贯彻,对所有设计图和节点有一个完整的了解。

现场需接通380V和220V电源,计算出所需要足够的电源线,做好各分配电箱的工作。

二、施工组织管理网络项目经理安装施工工长制作车间主任施工员质量员材料员安全员施工班组三、施工总体步骤在现场进行主体施工的同时,在我公司进行钢构件的制作加工,24m屋架在加工厂每榀分2半制作好,现场进行拼接、安装。

在制作中采用气割下料,手工焊接,经除锈和防腐处理后,加长汽车运到现场。

在框架柱校正后,开始钢结构安装,吊装前应预先拼接成整榀屋架,由汽车吊进行吊装,同时进行天窗架、屋面支撑的安装,安装好一间屋架后随即进行屋面轻钢檩条、屋面板的安装。

本工程钢构件在专业工厂制作,现场由专业吊装施工队进行安装,施工全过程由项目经理部统一指挥。

四、钢结构的制作1、钢结构的制作原材料的采购及质量标准钢结构工程的钢材主要采用宝钢、南钢、马钢、武钢等国内大型企业产品。

2、钢结构的加工进度控制钢结构的制作是本工程的关键,根据工程的进度安排和工期短的特点,钢结构制作在自动流水在线制作,再运至现场进行吊装。

钢结构屋顶安装施工方案

钢结构屋顶安装施工方案

一、工程概况本工程为某商业综合体钢结构屋顶安装项目,建筑面积约10,000平方米。

屋顶采用钢结构网架体系,主要材料为Q345B钢材,屋面采用防水保温材料。

为确保施工质量、安全和进度,特制定本施工方案。

二、施工准备1. 技术准备:组织施工人员学习钢结构施工规范、安全操作规程等相关技术文件,提高施工人员的专业技能和安全意识。

2. 材料准备:根据施工图纸和设计要求,准备足够的钢结构材料、连接件、屋面防水保温材料等。

3. 工具设备准备:准备吊装设备、测量仪器、切割设备、焊接设备、涂装设备等。

4. 劳动力准备:组织专业施工队伍,明确各工种人员配置和职责。

三、施工方法及工艺1. 钢结构网架安装(1)放样:根据设计图纸,在施工现场放出网架轴线、支撑结构位置等。

(2)构件组装:将网架构件按照设计要求进行组装,确保构件尺寸、形状符合要求。

(3)吊装:采用吊车将网架构件吊装至指定位置,注意吊装过程中防止构件变形。

(4)连接:采用高强螺栓连接网架构件,确保连接牢固可靠。

(5)调整:对安装后的网架进行调整,确保其满足设计要求。

2. 屋面防水保温施工(1)基层处理:对屋面基层进行清理,确保无油污、浮尘等杂物。

(2)防水层施工:按照设计要求,采用高分子防水卷材进行施工,确保防水效果。

(3)保温层施工:在防水层上铺设保温材料,确保保温效果。

四、质量控制1. 材料质量控制:对进场材料进行检验,确保材料质量符合设计要求。

2. 施工过程控制:加强施工过程中的监督检查,确保施工质量。

3. 验收控制:按照相关规范进行验收,确保工程质量达到要求。

五、安全措施1. 施工人员必须穿戴安全帽、安全带等个人防护用品。

2. 吊装作业过程中,确保吊车、吊索具等设备安全可靠。

3. 防火措施:施工现场配备消防器材,定期进行消防演练。

4. 防暑降温:夏季施工期间,采取防暑降温措施,确保施工人员身体健康。

六、施工进度安排1. 施工准备阶段:1个月。

2. 钢结构网架安装阶段:2个月。

钢结构施工组织方案(4篇)

钢结构施工组织方案(4篇)

钢结构施工组织方案(优秀4篇)为有力保证事情或工作开展的水平质量,时常需要预先制定一份周密的方案,方案一般包括指导思想、主要目标、工作重点、实施步骤、政策措施、具体要求等项目。

方案应该怎么制定才好呢?读书破万卷下笔如有神,以下内容是本文范文为您带来的4篇《钢结构施工组织方案》,希望朋友们参阅后能够文思泉涌。

钢结构施工组织方案篇一一、工程概况1、本工程平面投影面积为1080㎡.2、钢结构总重约80T,钢构件展开表面积约为2400㎡。

3、施工标高62.9m。

二、施工内容1、铲除钢构件表面防火涂层。

2、用砂轮机把钢构件表面的锈迹打磨、清理干净。

3、所有钢构件重新涂装阿斯顿环氧铁红防锈漆。

4、所有钢构件涂装北京新亚白色防火漆。

三、施工难点、重点分析1、因是区政府办公楼,只能在周六、周日施工,需绝对保护好办公环境,如何有效保护现有设施、保证施工效率和保证施工进度,是施工控制的难点。

2、因在62.9m的标高处施工,保证施工安全也是施工难点。

3、90%以上的钢构件表面涂层完好,将其铲除后再打磨是施工重点也是施工难点。

4、重新涂装防锈漆和防火面漆,保证施工质量,是施工重点。

四、屋面水平钢构件施工构想1、在62.9m标高周围(圈)钢梁上水平拉设15mm钢丝绳,拉设间距1m,拉紧程度用花篮螺栓调节到一致,每道钢丝绳加设一个花篮螺栓调节。

2、在钢丝绳上布设两层安全网。

3、再在安全网上满铺20mm厚木板,用□50×50×3钢方通沿钢丝绳拉设方向压木板,并用14号铁丝把钢方通穿过木板和钢丝绳扎拧紧。

4、在木板上满铺彩条布,防止铲下的涂层垃圾或灰尘掉落到地板上。

五、侧面钢构件施工构想1、用安全网和彩条布双层全封闭围护。

2、施工人员在自制的简易轻便的挂梯上施工。

3、楼层地板及玻璃护栏需满铺彩条布保护。

4、班内暂未用完的涂料及工具不得放在现场,楼内工作人员上班时停止施工,停工期间,要把彩条布收起,放到指定位置临时存放。

钢结构屋面板安装施工组织设计方案

钢结构屋面板安装施工组织设计方案

钢结构屋面板安装施工组织设计方案一、工程概况本次项目为钢结构屋面板的安装工程,选用的屋面板为彩钢板,用于覆盖建筑物的顶部。

本工程的施工单位是XX建筑工程有限公司,负责整个工程的施工组织和施工管理。

二、施工组织设计1.项目组织结构本工程设立项目经理、施工班组经理、质量安全专员、技术员等相关职位,对施工过程进行全面管理。

项目经理负责整个工程的协调和安排,施工班组经理负责施工人员的管理和现场施工组织,质量安全专员负责施工质量和安全监督,技术员负责施工技术支持和资料的管理。

2.施工机具和设备2.1提前准备所需机具和设备,包括升降机、吊篮、手持电钻、焊机等。

2.2保证设备的完好性和安全性,定期检查维护设备。

3.施工人员及培训3.1人员配备:根据工程要求确定施工人员的数量和专业要求,确保施工进程。

3.2人员培训:对施工人员进行岗前培训,熟悉施工工艺和安全操作规范,提高工作效率和质量。

4.材料和采购计划4.1根据施工设计要求,制定材料清单,明确所需材料种类和数量。

4.2提前制定采购计划,确保材料的及时供应,减少施工等待时间。

5.施工方案和工期计划5.1制定详细的施工方案,包括施工工艺、施工流程和安全措施等。

5.2制定工期计划,合理安排施工进度,确保按时完工。

6.质量控制和安全管理6.1制定质量控制计划,对施工过程进行全面监控和检查,确保施工质量符合要求。

6.2制定安全管理措施和应急预案,提前安排好安全教育和培训,确保施工过程中人身安全。

7.进度与质量检查7.1制定进度计划,定期检查进度,对施工进程进行检查。

7.2制定质量检查计划,定期开展质量检查和评估,对施工质量进行把关。

8.竣工和验收8.1施工完成后,进行竣工验收,对施工质量进行评估。

8.2如有不合格项,及时整改,直到达到验收标准为止。

三、安全措施1.制定详细的施工安全措施计划,明确每一步操作的安全要求和注意事项。

2.在施工现场设置明显的安全警示标识和告示牌,指导工人注意安全。

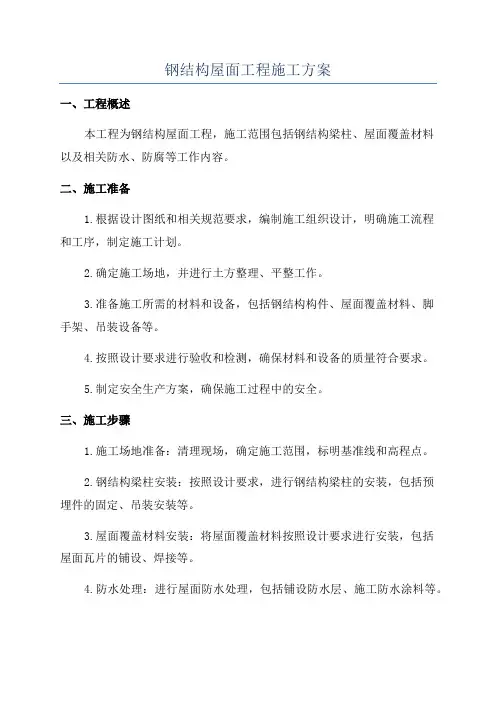

钢结构屋面工程施工方案

钢结构屋面工程施工方案

钢结构屋面工程施工方案一、工程概述本工程为钢结构屋面工程,施工范围包括钢结构梁柱、屋面覆盖材料以及相关防水、防腐等工作内容。

二、施工准备1.根据设计图纸和相关规范要求,编制施工组织设计,明确施工流程和工序,制定施工计划。

2.确定施工场地,并进行土方整理、平整工作。

3.准备施工所需的材料和设备,包括钢结构构件、屋面覆盖材料、脚手架、吊装设备等。

4.按照设计要求进行验收和检测,确保材料和设备的质量符合要求。

5.制定安全生产方案,确保施工过程中的安全。

三、施工步骤1.施工场地准备:清理现场,确定施工范围,标明基准线和高程点。

2.钢结构梁柱安装:按照设计要求,进行钢结构梁柱的安装,包括预埋件的固定、吊装安装等。

3.屋面覆盖材料安装:将屋面覆盖材料按照设计要求进行安装,包括屋面瓦片的铺设、焊接等。

4.防水处理:进行屋面防水处理,包括铺设防水层、施工防水涂料等。

5.屋面防腐处理:进行屋面防腐处理,包括涂刷防腐涂料、进行防腐喷涂等。

6.完工验收:进行工程的竣工验收和质量检测,确保施工质量符合设计要求。

四、施工注意事项1.施工现场要求严格执行施工安全规范,确保安全生产。

2.钢结构梁柱的安装要求严格按照设计要求施工,确保连接牢固、尺寸准确。

3.屋面覆盖材料的安装要求平整、牢固,且进行适当的保护措施,防止损坏。

4.防水处理要严格按照防水要求进行,确保屋面无渗漏现象。

5.防腐处理要均匀、牢固,确保屋面长久使用。

6.施工过程中要保持施工现场的整洁,妥善处理施工废弃物。

7.施工期间与其他交通、电力等设施要保持良好的关系,避免施工对周边环境造成不良影响。

8.施工过程中如遇到设计变更或其他问题,要及时沟通和协调,确保及时解决。

五、施工质量控制1.按照设计要求进行施工,确保构件的尺寸精准度、牢固度符合要求。

2.检查屋面覆盖材料的质量,确保材料的表面质量,无裂缝、划痕等问题。

3.对防水层和防腐涂层进行质量检测,确保屋面的防水和防腐性能符合要求。

屋面安装钢结构施工方案

屋面安装钢结构施工方案

一、工程概况本工程屋面采用钢结构,主要由屋面梁、檩条、支撑、屋面板等组成。

屋面梁采用H型钢,檩条采用C型钢,支撑采用圆钢,屋面板采用彩钢板。

屋面结构采用单跨双向支撑体系,跨度为12m,屋面最大坡度为20%。

二、施工准备1. 材料准备:提前准备屋面梁、檩条、支撑、彩钢板等材料,确保材料质量符合设计要求。

2. 工具准备:准备电焊机、切割机、卷板机、水准仪、钢卷尺、线锤等施工工具。

3. 人员准备:组织专业施工队伍,包括焊工、切割工、安装工、质检员等。

4. 施工现场准备:清理施工现场,确保场地平整、畅通,设置临时用电线路,搭建施工平台。

三、施工工艺1. 支撑体系安装(1)根据设计图纸,确定支撑位置,利用水准仪进行放线。

(2)将圆钢支撑插入预埋孔中,调整支撑垂直度,确保支撑与预埋孔吻合。

(3)使用电焊机将支撑与预埋孔焊接牢固。

2. 屋面梁安装(1)根据设计图纸,确定屋面梁位置,利用水准仪进行放线。

(2)将屋面梁吊装至预定位置,调整屋面梁垂直度。

(3)使用电焊机将屋面梁与支撑焊接牢固。

3. 檩条安装(1)根据设计图纸,确定檩条位置,利用水准仪进行放线。

(2)将檩条吊装至预定位置,调整檩条垂直度。

(3)使用电焊机将檩条与屋面梁、支撑焊接牢固。

4. 屋面板安装(1)根据设计图纸,确定屋面板位置,利用钢卷尺进行放线。

(2)将屋面板吊装至预定位置,调整屋面板平整度。

(3)使用自攻螺丝将屋面板与檩条固定。

5. 防水处理(1)在屋面板安装完成后,对屋脊、檐口等易渗水部位进行防水处理。

(2)使用防水涂料或防水卷材进行防水处理。

四、质量控制1. 材料质量:确保所用材料符合设计要求,质量合格。

2. 施工质量:严格按照施工工艺进行操作,确保施工质量。

3. 检验检测:对施工过程中的关键环节进行检验检测,确保工程质量。

4. 质量记录:做好施工过程中的质量记录,便于后续追溯。

五、安全措施1. 施工人员必须穿戴安全帽、安全带等防护用品。

屋面钢结构工程施工方案

屋面钢结构工程施工方案

屋面钢结构工程施工方案一、工程准备1.材料准备:根据钢结构设计图纸和材料计划表,提前准备所需的钢材、焊材、螺栓等。

2.施工机械准备:根据工程规模和施工要求,准备好所需的起重机械、焊接设备、切割设备等。

3.人员准备:组织专业施工队伍,确保施工人员熟悉施工要求和工艺。

二、施工组织1.组织架子搭设:根据设计要求,在屋面上搭设起用于搭设钢结构的施工架子,并进行必要的加固。

2.施工进度安排:根据工期和施工进度,制定详细的施工计划,并按计划组织施工作业。

3.安全措施:在施工现场设置明显的安全标志,并对施工人员进行安全教育,落实安全措施。

三、施工工艺1.钢结构安装:根据设计图纸,按照预定的安装顺序进行钢结构的组装和安装,确保结构的准确性和稳定性。

2.焊接工艺:根据设计要求,采用相关的焊接工艺进行焊接操作,确保焊接质量和强度。

3.螺栓连接:对于需要螺栓连接的部位,按照设计要求,采用正确的螺栓规格和预紧力进行连接。

4.防腐处理:根据需要,对钢结构进行防腐处理,以提高其抗腐蚀能力和使用寿命。

四、质量控制1.施工过程检查:对施工过程中的关键节点进行检查,确保施工质量和施工工艺符合设计要求。

2.焊接质量控制:对焊缝进行必要的检测和评定,并做好相应的记录,确保焊接质量达到要求。

3.施工记录和报验:对施工过程中的关键节点、材料使用、安全措施等进行记录,并按相关要求进行报验。

五、施工总结1.施工总结与交接:对施工过程进行总结,记录施工中的经验和教训,并与其他相关部门进行交接。

2.施工成果评定:对施工后的钢结构进行评定,确保质量达到设计要求和行业标准。

3.文件归档:将施工过程中的所有文件、记录和报验资料进行归档保存,以备后续需要。

综上所述,屋面钢结构工程施工方案涉及多个方面,包括工程准备、施工组织、施工工艺和质量控制等。

通过合理的组织和规范的施工操作,可以确保钢结构工程的施工质量和安全,为建筑物提供稳固和可靠的屋面结构。

钢结构屋面板安装专项施工方案

钢结构屋面板安装专项施工方案

本工程为某钢结构厂房屋面板安装工程,屋面采用彩钢板结构,屋面总长度为200米,宽度为100米,总面积为2万平方米。

屋面板采用镀锌彩钢板,厚度为0.6mm,颜色为白色。

本工程屋面坡度为1:10,屋面防水等级为二级。

二、施工准备1. 人员准备:组织一支具有丰富经验的施工队伍,包括项目经理、技术负责人、施工员、质量员、安全员等。

2. 材料准备:镀锌彩钢板、檩条、支撑结构、连接件、保温棉、防水材料等。

3. 机械设备准备:卷扬机、切割机、电焊机、吊车、运输车辆等。

4. 施工图纸及技术规范:根据设计图纸及《钢结构工程施工及验收规范》等相关技术规范进行施工。

三、施工工艺1. 施工工序:彩板进场→搭设施工平台→天沟安装→下层板安装→保温棉铺设→屋面板安装→屋脊帽盖安装→山墙泛水安装→天沟防水处理→零星布定。

2. 施工要点:(1)天沟安装:根据设计要求,天沟分两段,采用焊接接缝。

接头处先用间接式点焊,直到接头完全平整后在满焊。

合格后再进行吊装依次进行焊接。

(2)下层板安装:将下层板固定在檩条上平面,确保板与檩条连接牢固。

(3)保温棉铺设:将玻璃棉毡沿垂直于檩条方向展开,有贴面的玻璃棉毡,将有贴面的一面露于室内。

在一面的屋檐处留出约20厘米的卷毡。

(4)屋面板安装:先将屋面板铺设在檩条上,注意板的横向平整度。

在铺设第一块屋面板时,先用钢卷尺量出女儿墙到钢梁的平行尺寸,并进行定位。

在铺设3-5片屋面板时,测量屋脊和檐口的宽度是否一致,以保证屋面平行,并确保最大斜度不超过规范20mm。

(5)屋脊帽盖安装:在屋面板安装完成后,对屋脊檐口做泛水沿的防水处理,然后进行屋脊帽盖的安装。

搭接部分长度不小于100mm,并用铆钉进行连接。

(6)山墙泛水安装:在屋脊帽盖完成后,对所有外露铆钉满打。

(7)天沟防水处理:对天沟进行防水处理,确保屋面防水等级达到二级。

四、施工安全保证措施1. 施工人员必须佩戴安全帽、安全带等防护用品。

2. 高处作业时,必须使用安全防护网,确保施工人员安全。

屋面钢结构施工方案

屋面钢结构施工方案

屋面钢结构施工方案屋面钢结构施工方案一、项目背景本项目是一栋屋面使用钢结构的建筑物,钢结构的施工方案应该满足工程质量要求,保证工程的安全性和稳定性。

二、施工方案1. 钢结构材料的选用根据工程要求和设计要求,选用适当的钢材进行制作,一般选择优质的碳素结构钢和低合金高强度钢。

2. 制作和加工选用合适的设备和工具,根据施工图纸进行钢结构的制作和加工。

在制作过程中应该严格控制尺寸和加工精度,确保构件的准确度和质量。

3. 组装和安装将制作好的钢结构构件进行组装和安装,按照设计和施工图纸要求进行固定和连接。

在组装和安装过程中要注意操作规范,确保连接的牢固和结构的稳定。

4. 防腐处理根据施工环境和使用要求,对钢结构进行防腐处理,增加结构的使用寿命。

防腐处理包括喷涂防腐漆、热镀锌等方法。

5. 安全措施在施工过程中,要严格遵守安全操作规程,采取必要的安全措施,确保施工人员的安全。

同时,在施工现场设置警示标志,以防止他人入侵施工区域。

6. 质量检测施工完成后,进行钢结构的质量检测,包括尺寸、焊接质量等方面的检测。

确保钢结构的质量达到设计要求和施工标准。

三、施工进度安排根据项目的具体要求和施工条件,制定合理的施工进度安排。

根据施工进度安排,合理分配人力和物力资源,确保工程的按时完成。

四、施工风险控制在施工过程中,要随时关注施工风险和安全隐患,及时采取相应的措施进行控制和应对。

并建立相应的应急预案,以应对突发情况。

五、施工管理设立专门的施工组织管理机构,负责施工的协调和管理。

组织施工会议,定期进行工程进度和质量的检查,及时解决施工中的问题和难题。

六、环境保护在施工过程中,要严格遵守环境保护法律法规,采取相应的环保措施。

防止污染环境,保护生态环境。

以上为屋面钢结构施工方案的主要内容,根据具体情况和需求,可以进行适当的调整和完善。

在施工过程中,要严格遵守施工规范和质量标准,确保施工质量和安全,最大限度地满足建筑物的使用要求。

钢结构屋面施工组织设计方案

钢结构屋面施工组织设计方案

目录第一章工程概略及特色 (1)1.1 工程概略 (1)1.2 工程特色 (1)1.3 工程施工与技术质量要求 (1)1.4 编制依照 (2)1.5 本工程采纳的主要技术规范及施工查收标准 (2)第二章施工部署及管理目标 (3)2.1 整体部署 (3)2.2 施工组织机构 (3)2.3 项目管理系统 (4)2.4 项目部高效运作的保证举措 (4)2.5 施工管理目标 (5)2.6 施工准备工作 (6)第三章主要施工技术方案及技术举措 (8)3.1 施工重难点剖析 (8)3.2 钢结构制作 (12)3.3 脚手架搭设 (19)3.4 钢结构安装 (23)3.5 陶土瓦安装 (26)3.6 保证工程质量技术举措 (28)第四章资源用量计划 (32)4.1 施薪资源供给计划 (32)4.2 主要资源供给的保证举措 (32)第五章进度计划及保证举措 (34)5.1 工程特色及对策 (34)5.2 施工进度计划 (34)5.3 工期保证举措 (34)第六章工程质量管理及保证质量举措 (36)6.1 质量目标 (36)6.2 质量保证系统 (36)6.3 质量控制及控制点 (43)6.4 保证工程质量管理举措 (43)6.5 保证工程质量技术举措 (47)第七章安全生产系统及保证安全举措 (49)7.1 指导目标 (49)7.2 安全管理目标 (49)7.3 安全生产管理组织机构及其主要职责 (49)7.4 安全管理制度及方法 (54)7.5 保证安全生产管理举措 (56)7.6 保证安全生产技术举措 (58)7.7 雨季专项安全举措 (59)7.8 职业健康保证举措 (60)7.9 安全生产赏罚治法 (60)第八章现场文明和环境保护举措 (63)8.1 文明施工、环境保护总则 (63)8.2 文明施工管理组织机构 (63)8.3 文明施工保证系统 (63)第九章施工协分配合管理 (65)9.1 与业主单位的协分配合 (65)9.2 与监理单位的协分配合 (65)9.3 与设计单位的协分配合 (66)附表:润福源? 平1谷号地项目西区洋房钢结构八角亭设计、施工进度计划附表:拟投入的主要施工机械设备表附表:劳动力计划表附图:润福源? 平1谷号地项目西区洋房钢结构八角亭平面部署图第一章工程概略及特色1.1 工程概略工程名称:天润福源?1平号谷地项目西区洋房钢结构八角亭供给及安装工程工程地址:平谷区大兴庄镇鲁各庄结构种类:剪力墙结构1.2 工程特色依据招标文件要求我公司负责西区住所楼屋面洋房钢结构八角亭深入设计图纸范围内所含所有钢结构(包含钢梁、斜面钢板)及屋面瓦工程 (含后置埋件)。

钢结构屋面板施工方案

钢结构屋面板施工方案
4. 节能环保:采用节能型材料,提高建筑物的能源利用效率,降低运行成本;同时,施工过程中严格遵守环保法规,减少对环境的影响。
工程概况:
1. 钢结构屋面板采用高强度、耐腐蚀、防火性能好的材料,具有良好的力学性能和耐久性。
2. 屋面支撑系统采用轻钢结构,保证屋面板的稳定性和安全性。
3. 施工过程中采用先进的施工工艺和设备,提高施工效率,确保施工质量。
(2)针对自然灾害,如台风、暴雨等,制定相应的防范措施。
(3)加强施工现场安全监控,及时发现并处理安全隐患。
(4)建立应急通讯网络,确保在突发事件发生时,信息传递畅通。
4. 施工团队具备丰富的钢结构屋面施工经验,能够应对各种施工难题,确保工程顺利进行。
二、施工组织与人员安排
为确保钢结构屋面板施工顺利进行,成立专门的施工项目部,实施项目经理负责制。项目部设项目经理1名,负责全面协调施工过程中的各项工作;下设施工管理、技术质量、安全环保、材料供应、设备管理五个小组,具体负责施工组织与人员安排。
1. 施工管理组
负责施工过程中的进度、成本、现场管理等日常工作。人员安排如下:
- 组长1名,具备丰富的施工管理经验;
- 施工员2名,负责现场施工组织与协调;
- 资料员1名,负责施工资料整理与归档。
2. 技术质量组
负责施工技术指导、质量监督与验收。人员安排如下:
- 组长1名,具有高级工程师职称;
- 技术员2名,负责现场施工技术指导;
五、文明环保施工与风险应急管理
为确保文明环保施工,降低施工风险,制定以下文明环保施工与风险应急管理措施:
1. 文明环保施工
(1)现场卫生:施工现场设立垃圾存放区,定期清理垃圾,保持现场卫生。
(2)扬尘控制:对施工现场进行洒水降尘,裸露土方采取覆盖措施,减少扬尘污染。

钢结构屋面工程施工方案

钢结构屋面工程施工方案

钢结构屋面工程施工方案范本一:钢结构屋面工程施工方案施工方案一:钢结构屋面工程施工技术方案一、项目概况1.1 项目名称:1.2 项目地址:1.3 项目概述:1.4 工程内容:1.5 工程量及规模:二、施工组织设计2.1 施工组织设计原则:2.2 施工组织设计内容:2.3 施工组织设计步骤:2.4 施工组织设计图纸及资料:三、施工机具、材料及设备3.1 施工机械设备:3.2 施工工具:3.3 施工材料及配件:3.4 施工设备清单:四、施工工序及工艺流程4.1 项目前期准备工作:4.2 场地布置与准备工作:4.3 钢结构屋面结构施工工艺:4.4 钢结构屋面外护层施工工艺:4.5 钢结构屋面内饰层施工工艺:4.6 钢结构屋面附件安装工艺:五、施工安全及质量控制5.1 施工安全控制:5.2 施工质量控制:5.3 施工进度控制:5.4 不良反应应对措施:5.5 环境保护措施:六、施工现场管理6.1 施工人员管理:6.2 施工现场安全管理:6.3 施工进度管理:6.4 资料与技术交底:6.5 施工现场应急预案:七、竣工验收及资料整理7.1 竣工验收:7.2 资料整理与交接:7.3 质保期及维护保养:八、附录附录1:施工图纸及设计文件附录2:施工机械设备目录附录3:施工工具清单附录4:施工材料及配件清单附录5:施工进度计划表附件:无法律名词及注释:无范本二:钢结构屋面工程施工方案施工方案二:钢结构屋面工程施工流程及施工要点详解一、项目概况1.1 项目名称:1.2 项目地址:1.3 项目概述:1.4 工程内容:1.5 工程量及规模:二、施工前期准备工作2.1 施工组织设计:2.2 施工图纸准备:2.3 施工设备及机械选型:2.4 施工材料及配件采购:2.5 施工人员技术培训:三、施工工序及施工要点3.1 地基处理:3.2 钢结构屋面结构安装:3.3 屋面外护层安装:3.4 屋面内饰层安装:3.5 屋面附件安装:四、施工安全及质量控制4.1 施工安全管理要点:4.2 施工质量控制要点:4.3 施工进度控制要点:4.4 不良反应应对措施:4.5 环境保护要求及措施:五、施工现场管理5.1 施工人员组织管理:5.2 施工现场安全管理:5.3 施工进度管理:5.4 资料与技术交底:5.5 施工现场应急预案:六、竣工验收及资料整理6.1 竣工验收流程:6.2 资料整理与交接:6.3 质保期及维护保养:七、附录附录1:施工图纸及设计文件附录2:施工机械设备目录附录3:施工工具清单附录4:施工材料及配件清单附录5:施工进度计划表附件:无法律名词及注释:无。

钢结构屋面施工方案(3篇)

钢结构屋面施工方案(3篇)

第1篇本工程为某办公楼钢结构屋面施工,屋面面积共计2000平方米,采用单层钢屋面结构,屋面设计标高为20米。

屋面结构主要由钢屋架、钢梁、钢檩条、屋面板、保温层、防水层等组成。

施工过程中,需确保屋面结构的稳定性和防水性能,满足使用功能。

二、施工准备1. 施工图纸及资料:熟悉施工图纸,了解屋面结构设计要求,掌握屋面施工工艺及质量标准。

2. 施工组织设计:编制详细的施工组织设计,明确施工流程、施工顺序、施工方法及质量控制措施。

3. 材料设备:准备施工所需的材料、设备,包括钢屋架、钢梁、钢檩条、屋面板、保温层、防水层、焊接设备、切割设备、测量设备、吊装设备等。

4. 施工人员:组织具备相关经验和技能的施工队伍,进行施工培训和安全教育。

5. 施工现场:确保施工现场安全、整洁,设置必要的施工设施,如临时道路、排水设施、照明设施等。

三、施工工艺及流程1. 钢屋架安装(1)定位放线:根据施工图纸,确定屋架安装位置,进行定位放线。

(2)吊装:使用吊车将屋架吊装至安装位置,进行初步就位。

(3)焊接:将屋架与基础梁进行焊接,确保连接牢固。

(4)校正:对屋架进行校正,使其符合设计要求。

2. 钢梁、钢檩条安装(1)定位放线:根据施工图纸,确定钢梁、钢檩条安装位置,进行定位放线。

(2)吊装:使用吊车将钢梁、钢檩条吊装至安装位置,进行初步就位。

(3)焊接:将钢梁、钢檩条与屋架进行焊接,确保连接牢固。

(4)校正:对钢梁、钢檩条进行校正,使其符合设计要求。

3. 屋面板安装(1)定位放线:根据施工图纸,确定屋面板安装位置,进行定位放线。

(2)铺设:将屋面板按照定位放线进行铺设,确保屋面板平整、牢固。

(3)焊接:将屋面板与钢檩条进行焊接,确保连接牢固。

4. 保温层施工(1)定位放线:根据施工图纸,确定保温层施工位置,进行定位放线。

(2)铺设:将保温材料按照定位放线进行铺设,确保保温层厚度均匀。

(3)固定:使用专用固定件将保温层固定在屋面板上。

钢结构屋面工程施工方案

钢结构屋面工程施工方案

钢结构屋面工程施工方案一、项目概况本钢结构屋面工程项目位于某市的工业园区,总建筑面积约为5000平方米,采用的是轻型钢结构,在整个园区中属于较大的规模。

本项目的主要功能是作为生产车间,同时也需要考虑到一定的美观和环保性能。

本项目的施工方案将从工程准备、工程组织设计、施工工艺以及安全质量管理等各个方面进行详细规划,确保整个工程的顺利进行。

二、工程准备1. 工程人员组织根据施工的具体情况,确定施工队伍的组成,包括项目经理、施工负责人、技术员、安全员等,确保施工队伍的规范和配备完善。

2. 设备及材料准备钢结构屋面工程施工需要相应的设备和材料进行施工,包括施工机械设备、安全生产设备、吊装设备、电焊设备等,需要提前进行检查和准备,并确保设备的正常使用。

3. 施工图纸及规程准备根据设计图纸和规程进行施工准备,包括施工材料型号、规格和数量等,以便确定施工任务和施工进度。

三、工程组织设计1. 建立施工组织设计根据工程要求和项目实际情况,制定施工组织设计方案,包括施工任务划分、工程进度计划、节点计划等。

2. 制定施工技术方案根据设计图纸和要求,制定施工技术方案,包括施工工艺流程、施工方法、施工要求等。

3. 确定施工任务分工根据施工组织设计和施工技术方案,确定施工任务分工,包括施工人员的分工及岗位职责、工作内容等。

四、施工工艺1. 钢结构测量、加工及安装(1)钢结构测量:根据设计图纸和规程进行现场测量,确保钢结构的尺寸和位置准确无误。

(2)钢结构加工:根据测量结果和施工图纸,进行钢结构的零部件加工,确保精度和质量。

(3)钢结构安装:根据设计要求进行钢结构的吊装和安装,确保安全可靠。

2. 屋面材料安装(1)屋面材料选用:根据设计要求选择合适的屋面材料,包括保温材料、防水材料等。

(2)屋面材料安装:根据设计图纸进行屋面材料的安装,确保质量和防水效果。

3. 辅助工程施工(1)防水处理:对钢结构屋面进行防水处理,确保雨水不渗透。

钢结构屋面施工方案

钢结构屋面施工方案

钢构造屋面上瓦机施工方案
一、施工准备
施工前充足贯彻施工所需旳条件,实地考察工地现场,详细贯彻上瓦机旳作业次序、位置厂房高度等。

为上瓦机进场施工发明一种良好旳施工环境。

详细准备工作如下:确认彩钢瓦瓦型和瓦长,按40 m一种彩钢卷码放在现场路边。

屋面彩钢瓦板旳成型并输送即可进行。

二、彩板寄存、安装
1、寄存
彩钢卷轴线平行地面放置,不得放置在斜坡地面,以免滚动损伤彩卷和导致安全事故。

2、成型输送
上瓦机至现场后,临时电力线必须由专职电工架设、管理,开关要有防雨设施且安设牢固,并装有漏电保护器。

3、上瓦机地面操作人员2名(乙方安排),屋面接瓦人员6名(甲方安排人数根据状况而定),高空作业必须佩带安全绳(带)。

4、上瓦机必须按规范规定操作。

成型输送至屋面旳彩钢瓦临时堆码不得过于集中,屋面施工荷载不得超过1kn/m2。

5、彩钢瓦断口会有毛刺、后一片瓦头要用软质编制织物隔开然后再向前输送。

三、屋面彩瓦输送机工作效率及出(打)瓦次序。

1、一天按工作9小时计算、约可出瓦3000米。

2、出(打)瓦次序是面对厂房从左到右、一卷出完换一次地方。

河南洛阳昌信上瓦机租赁有限企业。

钢结构屋面外墙的施工方案

钢结构屋面外墙的施工方案

钢结构屋面外墙的施工方案一、施工前期准备项目部成立:组建项目经理部,明确各部门及个人的职责,确保施工过程中的指挥和协调顺畅。

技术准备:熟悉施工图纸,进行图纸会审,编制施工组织设计,制定专项施工方案,进行技术交底。

现场准备:清理施工现场,确保施工场地平整、无杂物,满足施工要求。

资源准备:根据施工进度计划,提前准备好所需的人员、材料、机械设备等。

二、材料选用与准备钢材选择:选用符合国家标准、质量稳定的钢材,确保钢结构的质量和安全性。

连接材料:选择高质量的焊接材料、螺栓等连接材料,确保钢结构的连接牢固可靠。

防水材料:选用耐候性强、防水效果好的防水材料,保证钢结构屋面的防水性能。

其他材料:如防腐涂料、防火涂料等,应根据设计要求选用合格产品。

三、临时设施搭建搭建临时施工平台:为确保施工安全,需在施工现场搭建稳固的临时施工平台。

搭建临时仓库:用于存放施工材料和工具,确保材料和工具的安全、干燥。

搭建临时办公区:为项目部提供办公场所,方便日常管理和协调工作。

四、测量与定位建立施工控制网:根据施工图纸和现场实际情况,建立施工控制网,确保施工精度。

定位轴线与标高:按照施工图纸要求,进行轴线与标高的定位,为后续施工提供依据。

五、钢结构安装基础处理:确保基础平整、无杂物,符合设计要求。

钢结构组装:按照施工图纸要求,进行钢结构的组装工作。

吊装与就位:使用合适的吊装设备,将钢结构吊装至指定位置,并进行调整就位。

六、焊接与打磨焊接工艺:按照焊接工艺要求,选择合适的焊接方法和焊接材料,确保焊接质量。

焊缝检查:对焊缝进行外观检查,确保焊缝质量符合规范要求。

打磨处理:对焊缝进行打磨处理,去除焊渣、飞溅等杂物,保证外观质量。

七、防腐与防水处理防腐处理:按照设计要求,对钢结构进行防腐处理,涂抹防腐涂料,确保钢结构的使用寿命。

防水处理:在钢结构屋面和外墙表面涂抹防水涂料或铺设防水卷材,确保防水性能达标。

八、质量验收与保养质量验收:按照相关标准和规范,对钢结构屋面和外墙进行全面检查,确保施工质量符合要求。

屋面层钢结构安装施工方案

屋面层钢结构安装施工方案

一、工程概况屋面层钢结构安装工程,主要内容包括屋面梁、檩条、支撑、屋面板、天窗等。

工程总工期为XX天,质量要求符合国家标准。

二、施工准备1. 材料准备:屋面钢结构材料、连接件、保温材料、防水材料、防火材料等。

2. 机械设备准备:吊车、切割机、焊接设备、钻机、电锤、水平仪、钢卷尺等。

3. 人员准备:施工队伍、技术人员、质量检查员等。

4. 施工图纸及技术资料:施工图纸、施工组织设计、施工方案、技术交底等。

三、施工方法及工艺1. 施工顺序:先进行屋面梁、檩条、支撑的安装,然后进行屋面板、天窗的安装。

2. 屋面梁、檩条、支撑安装:(1)测量定位:根据施工图纸,确定屋面梁、檩条、支撑的安装位置,并使用水平仪、钢卷尺进行测量。

(2)吊装:使用吊车将屋面梁、檩条、支撑吊装到指定位置。

(3)连接:使用螺栓、焊接等方法将屋面梁、檩条、支撑连接牢固。

3. 屋面板安装:(1)保温材料铺设:在屋面梁、檩条上铺设保温材料,确保保温效果。

(2)屋面板吊装:使用吊车将屋面板吊装到指定位置。

(3)连接:使用螺栓、焊接等方法将屋面板与檩条连接牢固。

4. 天窗安装:(1)测量定位:根据施工图纸,确定天窗的安装位置,并使用水平仪、钢卷尺进行测量。

(2)吊装:使用吊车将天窗吊装到指定位置。

(3)连接:使用螺栓、焊接等方法将天窗与屋面梁、檩条连接牢固。

四、质量控制措施1. 材料质量控制:严格按照施工图纸要求,选用合格的材料,确保材料质量。

2. 施工过程控制:严格按照施工工艺进行施工,确保施工质量。

3. 质量检查:在施工过程中,进行定期检查,发现问题及时整改。

4. 工程验收:按照国家标准,进行工程验收,确保工程质量。

五、安全文明施工措施1. 施工现场安全管理:建立健全施工现场安全管理制度,确保施工安全。

2. 施工现场文明施工:保持施工现场整洁,确保文明施工。

3. 环境保护:采取有效措施,减少施工对环境的影响。

六、进度保证措施1. 制定合理的施工计划,确保工程按期完成。

厂房钢结构屋面施工方案doc.完整版

厂房钢结构屋面施工方案doc.完整版

厂房钢结构屋面施工方案doc.完整版范本一:厂房钢结构屋面施工方案一、工程概述1.1 工程名称:厂房钢结构屋面施工方案1.2 工程地点:XXXX1.3 工程规模:XXXX1.4 工程要求:XXXX二、施工组织和管理2.1 施工组织2.1.1 工程组织结构2.1.2 施工人员分工和责任2.2 施工管理2.2.1 工期计划安排2.2.2 质量控制措施2.2.3 安全管理措施2.2.4 环境保护措施2.2.5 合同管理措施三、施工准备3.1 钢结构材料准备3.1.1 钢梁、钢柱等主要材料准备 3.1.2 槽钢、角钢等辅助材料准备3.2 施工设备准备3.2.1 起重设备准备3.2.2 焊接设备准备3.2.3 安全保护设备准备3.3 施工场地准备3.3.1 场地平整度检查3.3.2 场地清理和布置3.3.3 施工道路和出口设置四、施工工艺与方法4.1 屋面钢梁、钢柱的安装4.1.1 钢梁、钢柱的位置和标高测量 4.1.2 钢梁、钢柱的吊装安装4.1.3 钢梁、钢柱的连接与固定4.2 屋面屋架的安装4.2.1 钢梁与屋架的连接4.2.2 屋架的安装顺序与方法4.3 屋面板的安装4.3.1 屋面板的定位与标高控制4.3.2 屋面板的安装顺序与方法4.4 安全措施4.4.1 高处作业安全措施4.4.2 施工人员的安全防护五、施工质量控制5.1 钢结构安装质量控制5.1.1 材料质量检查5.1.2 安装质量检查5.1.3 焊接工艺质量控制5.2 屋面安装质量控制5.2.1 屋面板的垂直度和平整度检查5.2.2 屋面板与结构的牢固度检查5.2.3 屋面板的防水性能检查六、施工安全措施6.1 施工现场安全控制6.1.1 周边安全防护措施6.1.2 施工现场警示标识设置6.2 施工作业安全控制6.2.1 高处作业防护措施6.2.2 焊接作业安全控制七、施工进度计划7.1 总体工期安排7.1.1 施工工期计划7.1.2 施工阶段划分7.2 施工进度控制7.2.1 施工进度监测与分析7.2.2 调整措施与应对方法八、附件本文档涉及附件见附表1、附表2。

钢结构屋面施工方案

钢结构屋面施工方案

屋面专项施工方案一、钢屋架安装工艺1、钢屋架的吊装钢屋架侧向刚度较差,安装前需要进行强度验算,强度不足时应进行加固钢屋架吊装时的注意事项如下:1)绑扎时必须绑扎在屋架节点上,以防止钢屋架在吊点处发生变形。

绑扎节点的选择应符合钢屋架标准图要求或经设计计算确定。

2)屋架吊装就位时应以屋架下弦两端的定位标记和柱顶的轴线标记严格定位,并点焊加以临时固定。

3)第一榀屋架吊装就位后,应在屋架上弦两侧对称设缆风固定,第二榀屋架就位后,每坡用一个屋架间调整器,进行屋架垂直度校正,再固定两端支座处并安装屋架间水平及垂直支撑。

2、钢屋架垂直度的校正:钢屋架的垂直度的校正方法如下:在屋架下弦一侧拉一根通长钢丝(与屋架下弦轴线平行),同时在屋架上弦中心线反出一个同等距离的标尺,用线锤校正。

也可用一台经纬仪,放在柱顶一侧,与轴线平移a 距离,在对面柱子上同样有一距离为a 的点,从屋架中线处挑出a 距离,三点在一个垂面上即可使屋架垂直3、平面钢桁架的安装平面钢桁架的安装方法有单榀吊装法、组合吊装法、整体吊装法、顶升法等。

一般来说钢桁架的侧向稳定性较差,在条件允许的情况下最好经扩大拼装后进行组合吊装,即在地面上将两榀桁架及其上的天窗架、檩条、支撑等成整体,一次进行吊装,这样不但提高工作效率,也有利于提高吊装稳定性。

桁架临时固定如需用临时螺栓和冲钉,则每个节点应穿入的数量必需经过计算确定,并应符合下列规定:1)不得少于安装孔总数的1/3;2)至少应穿两个临时螺栓;3)冲钉穿入数量不宜多于临时螺栓的30%;4)扩钻后的螺栓的孔不得使用冲钉。

5)钢桁架的校正方式同钢屋架的校正方式。

6)预应力钢桁架的安装随着技术的进步,预应力钢桁架的采用越来越广泛。

预应力钢桁架的安装分为以下几个步骤:①钢桁架的现场拼装;②在钢桁架下弦安装张拉锚固点;③对钢桁架进行张拉;④对钢桁架进行吊装。

2)在预应力钢桁架安装时应注意事项:①受施工条件限制,预应力筋不可能紧贴桁架下弦,但应尽量靠近桁架下弦;②在张拉时为防止桁架下弦失稳,应经过计算后按实际情况在桁架下弦加设固定隔板;③在吊装时应注意不得碰撞张拉筋。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

房屋面工程2014年7月3、施工方案3.1.流程图(1)钢结构制作工艺流程图3.2.施工准备(1)技术准备●审查设计文件是否齐全合理,符合国家标准。

●根据设计文件进行构件详图设计,以便于加工制作和安装。

并编制材料采购计划。

●钢结构的加工工艺确定。

(2)材料的采购、存放●本工程钢结构主材和附材全部采用Q235号钢制作,钢材采购的数量和品种应和订货合同相符,钢材的出厂质量证明书数据必须和钢材打印的记号一致。

●钢构件应按种类、型号、安装顺序分区存放。

底层垫枕应有足够支承面,相同型号的钢构件叠放时,各层构件的支点应在同一垂直线上,并应防止构件被压坏和变形。

焊接材料和螺栓涂料应建立专门仓库,库应干燥、通风良好。

(3)材料的验收●钢结构使用的钢材、焊接材料、涂装材料和紧固件等应具有质量证明书,必须符合设计要求和现行标准的规定。

●钢材表面不许有结疤、裂纹、折叠和分层等缺陷;钢材端边或断口处不应有分层、夹渣。

有上述缺陷的应另行堆放,以便研究处理。

钢材表面的锈蚀深度,不超过其厚度负偏差值的1/2;并应符合国家标准规定的C级及以上。

严禁使用药皮脱落或焊芯生锈的焊条、受潮结块或已熔烧过的焊剂以及生锈的焊丝。

●钢结构工程的材料代用。

由于个别钢材的品种、规格、性能等不能满足设计要求需要进行材料代用时,应经设计单位同意并答署代用文件,一般是以高强度材料代替低强度材料,以厚代薄。

高强度螺栓连接副应进行扭矩系数复验。

3.3.钢结构构件制作、组装、检验(1)放样、号料●熟悉施工图,并认真阅读技术要求及设计说明,并逐个核对图纸之间的尺寸和方向等。

直接在板料和型钢上号料是,应检查号料尺寸是否正确。

●准备好做样板、样杆的材料,一般可采用薄钢板和小扁钢。

●号料前必须了解原材料的材质及规格,检查原材料的质量。

不同规格、不同材质的零件应分布号料。

并根据先大后小的原则依次号料。

钢材如有较大的弯曲、凹凸不平时,应先进行矫正。

尽量使相等宽度和长度的零件一起号料,需要拼接的同一种构件必须一起号料。

钢板长度不够需要焊接拼接时,在接缝处必须注意焊缝的大小及形状,在焊接和矫正再划线。

●样板、样杆上应用油漆写明加工号、构件编号、规格,同时标注上孔直径、工作线、弯曲线等各种加工符号。

●放样和号料应预留收缩量及切割、铣刨需要的加工余量,尽可能节约材料。

●主要受力构件和需要弯曲的构件,在号料时应按照工艺规定的方向取料,弯曲的外侧不应有样冲点和伤痕缺陷。

●本次号料的剩余材料应进行余料标识,包括余料编号、规格、材质等,以便于再次使用。

(2)切割钢材下料常用的有氧割、机械切割(剪切、锯切、砂轮切割)等方法。

氧割的工艺要求:●气割前,应去除钢材表面的油污、浮锈和其他杂物,并在下面留一定的空间。

●大型工件的切割,应先从短边开始。

●在钢板上切割不同形状的工件时,应靠边靠角,合理布置,先割大件,后割小件;先割较复杂的,后割简单的;窄长条形板的切割,采用两长边同时切割的方法,以防止产生旁弯。

机械切割的允许偏差气割的允许偏差●碳素结构钢在环境温度低于-16℃、低合金结构钢在环境温度低于-12℃时,不应进行冷矫正和冷弯曲。

碳素结构钢和低合金结构钢在加热矫正时,加热温度不应超过900℃。

低合金结构钢在加热矫正后应自然冷却。

●当零件采用热加工成型时,加热温度应控制在900~1000℃;碳素结构钢和低合金结构钢分别下降到700~800℃之前,应结束加工。

●矫正后的钢材表面,不应有明显的凹面或损伤、划痕深度不得大于0.5㎜,且不应大于该钢材厚度负允许偏差的1/2。

(4)边缘加工和端部加工●气割或机械剪切的零件,需要进行边缘加工时,其刨削量不应小于2.0㎜。

●焊接坡口加工宜采用自动切割、半自动切割、坡口机、刨边等方法进行。

●边缘加工一般采用刨、铣等方式加工。

边缘加工应注意加工面的垂直度和表面粗糙度。

机械切割的允许偏差(5)制孔●制孔通常采用钻孔和冲孔方法:钻孔是钢结构制造中普遍采用的方法,能用于几乎任何规格的钢板、型钢的孔加工;冲孔一般只用于较薄钢板和非圆孔加工。

而且要求孔径一般不小于钢材的厚度。

●当螺栓孔的偏差超过允许值时,允许先采用与钢材材质相配备的焊条进行补焊孔洞后,重新制孔,但严禁采用钢块填塞方法处理。

(6)构件组装一般规定●组装平台、模架等应平整牢固,以保证构件的组装精度。

●必须依据图纸、工艺和质量标准,并结合构件特点,提出相应的组装措施。

●应考虑焊接的可能性,焊接变形为最小,且便于矫正,以确定采取一次组装或多次组装,即先组装、焊接成若干个部件,并分别矫正焊接变形,再组装成构件。

●应考虑焊接收缩余量、焊后加工余量。

●对所有加工的零部件应检查其规格、尺寸、数量是否符合要求,所有零、部件应矫正,连接接触面及沿焊缝边缘30~50㎜围的铁锈、毛刺、油污、冰雪应清干净。

●组装出首批构件后,应经质检部全面检查确认合格后,方可继续组装。

●凡需拼接接料时,为减少焊接应力,便于变形后的矫正,应先拼接、焊接、经检验、矫正合格后,再进行组装。

●应根据结构形式、焊接方法、焊接顺序等因素,确定合理的组装顺序,一般宜先主要零件,后次要零件,先中间后两端,先横向后纵向,先部后外部,以减少变形。

●当采用夹具组装时,拆除夹具时,不得用锤击落,应用气割切除,才不至于损伤母材,对残留的焊疤、熔渣应修磨干净。

●钢板拼接宽度不宜小于300mm,长度不宜小于600mm;型钢拼接长度不宜小于2倍截面长边或直径,且不小于600 mm。

所有拼接焊缝均为全熔透对拼焊缝,100%超声波探伤检验合格;厚度≤8 mm,可用其他方法(X射线或钻孔等)检查。

(8)组装方法●地样法用1:1的比例在装配平台上放出构件实样,然后根据零件在实样上的位置,分别组装起来成为构件。

此装配方法适用于桁架、构架等小批量结构组装。

●仿形复制装配法先用地样法组装成单面(片)的结构,然后点焊牢固,将其翻身,作为复制胎模,在其上面装配另一单面的结构,往返两次组装。

此装配方法适用横断面互为对称的桁架结构组装。

●立装根据构件的特点和零件的稳定位置,选择自上而下或自下而上的装配。

此法适用放置平稳、高度不大的结构或者大直径的园筒。

●卧装将构件卧置进行的装配。

适合于断面不大,但长度较长的细长构件。

●胎模装配法将构件的零件用胎模定位在其装配位置上的组装方法。

此装配方法适用于批量大、精度高的产品。

(9)钢构件组装工艺流程●焊接H型钢加工工艺流程(1)钢构件制作组装检验●钢材、钢铸件的品种、性能应符合现行国家产品标准和设计要求。

进口钢材产品的质量应符合设计的合同规定标准的要求。

检查数量:全数检查。

检查方法:检查质量合格证明文件,中文标志及检验报告。

●钢材切割面或剪切面应无裂纹、夹渣、分层和大于1mm的缺棱。

检查数量:全数检查。

检查方法:观察或用放大镜及百分尺检查,有疑义时作渗透、磁粉或超声波探伤检查。

●气割或机械剪切的零件,需要进行边缘加工时,其刨削量不应小于2mm㎜。

检查数量:全数检查。

检查方法:检查工艺报告和施工记录。

●钢结构外形尺寸主控项目的允许偏差应符合( GB50205-2001 )附表的规定。

检查数量:全数检查。

检查方法:用钢尺检查。

3.4. 压型金属板安装、检验(1)施工准备●压型钢板安装应在钢结构安装、焊接、防腐、防火完毕验收合格并办理有关隐蔽手续后进行,最好是整体施工。

●压型钢板的几何尺寸、重量及允许偏差应符合《建筑用压型钢板》(GB/T12755)的要求。

有关材质复验和有关试验鉴定已经完成。

●高空施工的安全走道应按施工组织设计的要求搭设完毕。

施工用电的连接应符合安全用电的有关要求。

●压型钢板施工前,应根据施工图的要求,选定符合设计规定的材料,板型报设计审批确认。

根据已确认板型的有关技术参数绘制压型钢板排板图。

(2)施工工艺●压型钢板在装、卸、安装中严禁用钢丝绳捆绑直接起吊,运输及堆放时有足够支点,以防变形。

铺设前对弯曲变形者应矫正好,钢柱、屋架顶面要保持清洁,严防潮湿及涂刷油漆未干。

●压型钢板的切割应用冷作、空气等离子弧的方法切割,严禁用氧气切割。

大孔洞四周应补强。

压型钢板应按施工要求分区、分片吊装到施工楼层并放置稳妥,及时安装,不宜在高空过夜,必须过夜的应临时固定。

●压型钢板按图纸放线安装、调直、压实并用自攻螺钉固定。

压型钢板之间,压型钢板与龙骨(屋面檩条、墙檩、平台梁等)之间,均需要连接件固定,常用的连接方式有以下几种:自攻螺钉连接;拉铆钉连接、扣件连接、咬合连接、栓钉连接。

不管采用何种连接型式,连接件的数量与间距应符合设计要求。

●压型钢板是一种柔性构件,其搭接端必须支撑在龙骨上,同时保证有一定的搭接长度。

纵向搭接部位一般会出现不同的缝隙,此缝隙会随搭接长度的增加而加大,尤其在屋面上,搭接越长并不意味着防雨水的渗漏就越好。

在压型钢板安装时,搭接部位和搭接长度均应按设计要求施工,且应满足规中规定的最小值。

对组合楼板的压型钢板,施工和验收的重点是端部支撑长度和锚固连接的要求。

●压型钢板的安装除了保证安全可靠外,防水和密封问题事关建筑物的使用功能和寿命,应注意以下几点:屋面自攻螺钉、拉铆钉一般要求设在波蜂上;墙板一般要求设在波谷上,自攻螺钉配备的密封橡胶盖垫必须齐全,且外露部分可使用防水垫圈和防锈螺盖。

外露拉铆钉必须采用防水型,外露钉头涂密封膏。

屋脊板、封檐板、包角板及泛水板等配件之间的搭接宜背主导风向,搭接部位接触面宜采用密封胶密封,连接拉铆钉尽可能避开屋面板波谷。

夹芯板、保温板之间的搭接或插接部位应设置密封条,密封条应通长,一般采用软质泡沫聚氨脂密封胶条。

在压型钢板的两端,应设置与板型一致的泡沫堵头进行端部密封,一般采用软质泡沫聚氨脂制品,用不干胶粘贴。

●安装完毕,应及时清扫施工垃圾,剪切下的边角料应收集到地面上集中堆放。

应减少在压型钢板上的人员走动,严禁在压型钢板上堆放重物。

(3)压型钢板安装检验●压型钢板的品种、规格、性能和质量等,应符合设计要求,并应经过具有资质的检测机构检测符合现行国家有关标准的规定。

检查数量:全数检查。

检查方法:检查产品的质量合格证明文件,中文标志及检验报告。

●压型钢板安装应平整、顺直,板面不应有施工残留物和污物,不应有未经处理的错钻孔洞。

检查数量:按面积抽查10%且不少于10㎡。

检查方法:观察检查。

4、施工机具和人员配置4.1主要施工机具拟配备本工程的主要工机具表拟配备本工程的主要工机具表单位:人4.4钢结构施工进度计划表钢结构施工进度计划表5、钢结构质量施工管理5.1.质量保证组织措施●建立质量保证体系,对工人进行培训,掌握好技能;经常进行质量意识教育,树立质量是企业的生命的思想观念。

●所有特殊工种(如焊工)应持证上岗。

实行焊工编号、定岗、定位。

●工序之间必须进行交接检查。

相关文档
最新文档
