公开LCD-3D打印机原理
公开LCD-3D打印机原理 LCD 3DPrinter声明：本来想申请专利了，实在忙不过来。
捂着不去⽣产也是浪费。
⼲脆让⼤家共享吧。
在这之前申请的与这相关的专利不受这个公开的影响。
但是在这个公开以后申请的专利，就不会得到专利局授权了。
命名：《LCD 3D Printer 》命名说明：这次发明的3D打印机是⼀种利⽤光固化树脂成型技术的3D打印机。
既不是DLP投影仪成像也不是激光成型。
⽽是全新的理念“LCD选择性区域透光原理”3D打印机。
所以叫LCD 3DPrinter原理图简介如下：图⽚说明：1光源，2聚焦透镜，3菲涅尔透镜，4偏振膜，5液晶屏，6偏振膜，7储液槽底膜，8光固化树脂，9固化成型件托板。
⼯作原理：光源透过聚光镜，使光源分布均匀。
菲涅尔镜使光线垂直照射到液晶屏。
液晶屏两⾯分别由偏振膜，偏振膜是液晶显⽰的成像基础。
任何液晶屏⾃⾝都有偏振膜。
液晶屏的成像显⽰就是透明显⽰的，图像会透过液晶屏照射在光固化树脂上。
液晶屏像素精度⼀般在0.1mm。
例如托板与底膜之间很薄的树脂液体在液晶屏透光照射下发⽣固化。
托板将固化部分提起，让液体补充进来，托板再次下降，托板与底膜之间的薄层再次曝光。
后续，逐步补充详细内容。
------------------------------------------------------------------------------------------补充:专利申请草稿:（已经放弃专利申请，就把专利申请书草稿公开，让读者看的更明⽩）LCD液晶屏选择性透光成像原理3D打印机成像系统技术领域本发明申请⼀种快速成型⼯艺,独特的选择了LCD液晶成像，选择性透光，使液态光敏固化树脂固化成型的设备。
技术背景3D打印是新型快速成型制造技术。
它通过多层叠加⽣长原理制造产品。
它能克服传统机械加⼯⽆法实现的特殊结构障碍。
可以实现任意复杂结构部件的简单化⽣产。
现有的3D打印技术分为，热熔塑胶基础技术FDM。

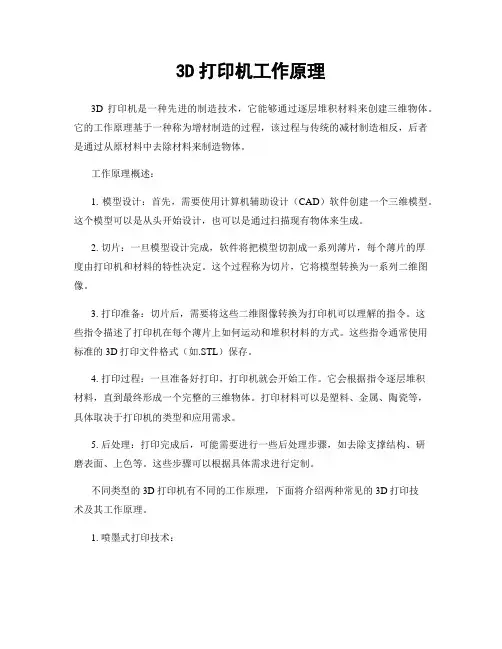

3D打印机工作原理
