功率表原理
功率因数表的工作原理
功率因数表的工作原理功率因数表是一种用于测量电路中功率因数的仪器。
在电路中，功率因数是指实际功率与视在功率的比值，它反映了电路中电能的利用效率。
功率因数表的工作原理是基于电路中的电流、电压和相位角的测量。
功率因数表通常由一个电流表和一个电压表组成，它们通过一个电路板连接在一起。
当电路中有电流流过时，电流表会显示出电路中的电流大小。
当电路中有电压时，电压表会显示出电路中的电压大小。
这两个表的读数可以用来计算出电路中的视在功率。
视在功率是电路中电能的总量，它包括有功功率和无功功率。
有功功率是电路中真正用于做功的电能，它可以用来驱动电动机、加热器等负载。
无功功率是电路中的电能在电容器和电感器之间交换的电能，它不能直接用于驱动负载，但是它对电路的稳定性和效率都有着重要的作用。
功率因数是有功功率与视在功率的比值。
当电路中只有有功功率时，功率因数为1，这代表电路中的电能全部用于做功。
当电路中有无功功率时，功率因数会降低，这代表电路中有一部分电能被浪费在电容器和电感器之间的互相转换中。
为了测量功率因数，功率因数表需要测量电路中的相位角。
相位角是电流和电压之间的相位差，它反映了电路中电流和电压之间的关系。
当电路中只有有功功率时，相位角为0，这代表电流和电压是完全同步的。
当电路中有无功功率时，相位角会偏离0度，这代表电流和电压之间存在相位差。
功率因数表通过测量电路中的相位角来计算出功率因数。
它使用一个相位差计算器来测量电流和电压之间的相位差，并将结果显示在一个数字显示器上。
这个数字表示相位差的角度，它可以用来计算出功率因数。
功率因数表的读数可以告诉我们电路中电能的利用效率，它对电路的设计和维护都有着重要的作用。
总之，功率因数表是一种用于测量电路中功率因数的仪器。
它通过测量电流、电压和相位角来计算出功率因数，从而反映电路中电能的利用效率。
功率因数表对于电路的设计和维护都有着重要的作用，它可以帮助我们优化电路的性能，提高电能的利用效率。

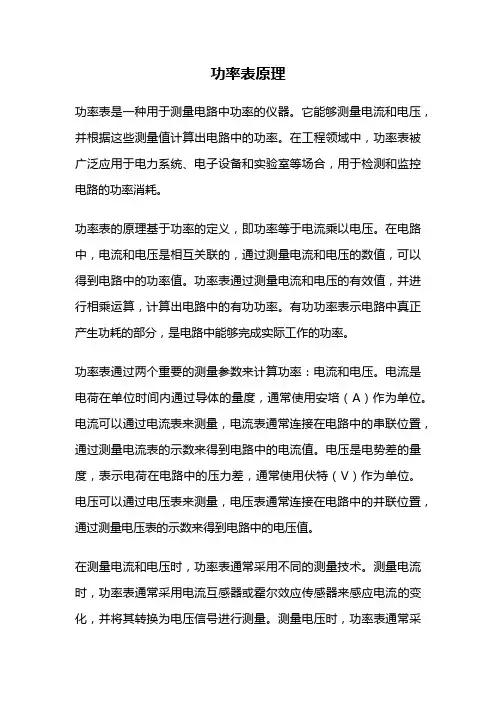

功率表原理
功率表原理功率表是一种用于测量电路中功率的仪器。
它能够测量电流和电压，并根据这些测量值计算出电路中的功率。
在工程领域中，功率表被广泛应用于电力系统、电子设备和实验室等场合，用于检测和监控电路的功率消耗。
功率表的原理基于功率的定义，即功率等于电流乘以电压。
在电路中，电流和电压是相互关联的，通过测量电流和电压的数值，可以得到电路中的功率值。
功率表通过测量电流和电压的有效值，并进行相乘运算，计算出电路中的有功功率。
有功功率表示电路中真正产生功耗的部分，是电路中能够完成实际工作的功率。
功率表通过两个重要的测量参数来计算功率：电流和电压。
电流是电荷在单位时间内通过导体的量度，通常使用安培（A）作为单位。
电流可以通过电流表来测量，电流表通常连接在电路中的串联位置，通过测量电流表的示数来得到电路中的电流值。
电压是电势差的量度，表示电荷在电路中的压力差，通常使用伏特（V）作为单位。
电压可以通过电压表来测量，电压表通常连接在电路中的并联位置，通过测量电压表的示数来得到电路中的电压值。
在测量电流和电压时，功率表通常采用不同的测量技术。
测量电流时，功率表通常采用电流互感器或霍尔效应传感器来感应电流的变化，并将其转换为电压信号进行测量。
测量电压时，功率表通常采用电压分压器或电容式测量电路来实现电压信号的测量。
通过将电流和电压的测量值输入到功率表中，功率表可以根据功率的定义进行计算，并输出电路中的功率值。
除了测量有功功率，功率表还可以测量无功功率和视在功率。
无功功率是指电路中产生的功耗不能转化为有用功率的部分，主要由电感和电容元件引起。
视在功率是有功功率和无功功率的综合体现，表示电路中总体的功耗，通常使用伏安乘积（VA）作为单位。
功率表可以通过测量电流和电压的相位差来计算出无功功率和视在功率。
功率表是一种测量电路中功率的重要工具，基于电流和电压的测量原理，可以准确计算出电路中的有功功率、无功功率和视在功率。
功率表在电力系统、电子设备和实验室等领域中具有广泛的应用，对于电路的性能评估和能耗管理具有重要意义。

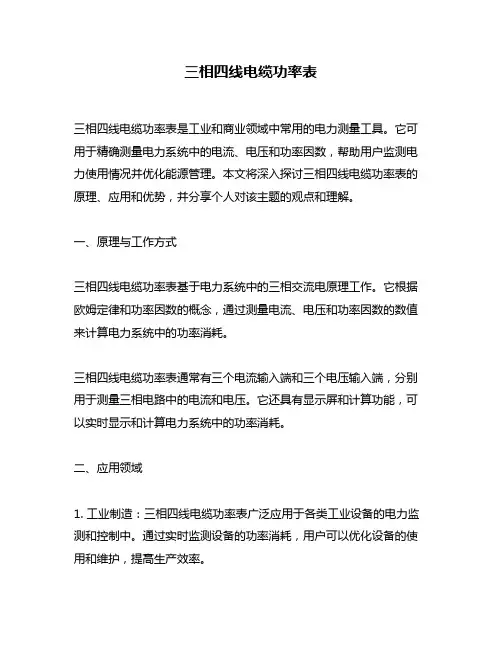

三相四线电缆功率表
三相四线电缆功率表三相四线电缆功率表是工业和商业领域中常用的电力测量工具。
它可用于精确测量电力系统中的电流、电压和功率因数，帮助用户监测电力使用情况并优化能源管理。
本文将深入探讨三相四线电缆功率表的原理、应用和优势，并分享个人对该主题的观点和理解。
一、原理与工作方式三相四线电缆功率表基于电力系统中的三相交流电原理工作。
它根据欧姆定律和功率因数的概念，通过测量电流、电压和功率因数的数值来计算电力系统中的功率消耗。
三相四线电缆功率表通常有三个电流输入端和三个电压输入端，分别用于测量三相电路中的电流和电压。
它还具有显示屏和计算功能，可以实时显示和计算电力系统中的功率消耗。
二、应用领域1. 工业制造：三相四线电缆功率表广泛应用于各类工业设备的电力监测和控制中。
通过实时监测设备的功率消耗，用户可以优化设备的使用和维护，提高生产效率。
2. 商业建筑：商业建筑中的电力需求复杂多样，需要对电力系统进行精确监测。
三相四线电缆功率表可以帮助用户掌握建筑物的电力使用情况，解决潜在的能耗问题，并降低能源成本。
3. 新能源发电：随着可再生能源的广泛应用，三相四线电缆功率表也被用于新能源发电系统中。
它可以测量新能源发电设备的输出功率，并监测电力系统的稳定性，确保可靠的电网运行。
三、优势与挑战三相四线电缆功率表具有以下优势：1.精确度高：通过高精度的测量和计算，三相四线电缆功率表能够提供准确的功率消耗数据，帮助用户实时了解电力系统的状态。
2.多功能性：除了测量功率消耗，三相四线电缆功率表还可以提供电压、电流和功率因数的变化趋势，帮助用户分析电力系统的运行特点。
3. 提高能源效率：通过实时监测和分析电力系统的功率消耗，用户可以及时发现能源浪费问题并采取措施来优化能源利用效率。
然而，三相四线电缆功率表在应用过程中也存在一些挑战：1.复杂性：三相四线电缆功率表需要了解电力系统的工作原理和三相电路的特点，对用户而言可能有一定的学习成本。
电子电度表功率表工作原理
电子电度表功率表工作原理电子电度表功率表当电度表接入被测电路后，被测电路电压U加在电压线圈上，在其铁芯中形成一个交变的磁通，这个磁通的一部分ΦU由回磁极穿过铝盘到回到电压线圈的铁芯中;同理，被测电路电流I通过电流线圈后，也要在电流线圈的U形铁芯中形成一个交变磁通Φi，这个磁通由U形成铁芯的一端由下至上穿过铝盘，然后又由上至下穿过铝盘回到U形铁芯的另一端。
电度表的电路和磁路如图6-3所示，其中回磁板4是由钢板冲制而成的，它的下端伸入铝盘下部，与隔着铝盘和电压部件的铁芯柱相对应，以便构成电压线圈工作磁通的回路。
传统电度表指感应式的机械电度表(简称感应表或机械表)，其工作原理是利用电压和电流线圈在铝盘上产生的涡流与交变磁通相互作用产生电磁力，使铝盘转动，同时引入制动力矩，使铝盘转速与负载功率成正比，通过轴向齿轮传动，由计度器积算出转盘转数而测定出电能。
故电度表主要结构是由电压线圈、电流线圈、转盘、转轴、制动磁铁、齿轮、计度器等组成。
由电度表的作用原理知，改变输入电度表的电流、电压、相位以及改变电度表的转速、齿轮变比等均可以达到窃电的目的。
下面分改变电度表的电气参数(电流、电压、相位)和机械参数(转速、齿轮变比)两方面对常用窃电方法进行剖析。
窃电手段之一:短路电度表的电流线圈这种作案方法通常是在电度表内部或外部用导线将电流线圈短接，较隐蔽的做法是用准备好的两头带针的导线分别插入电流线圈的入出两端，使流入电度表的电流减小。
这种方法可以使电度表转速变慢而达到窃电的目的。
很多人认为这种方法可以使电度表停转，实际上不能，因为电度表电流线圈电阻很小，外部用导线短路后，短路导线只能分去流入电流线圈的部分电流，电度表照样会转，只是少计了短路导线分去的部分负荷。
故对这样的窃电方法仅靠观察电度表会不会转来判断用户有无窃电是不对的。
窃电手段之二:在电压线圈上串联分压电阻或断开电压线圈对于单相电度表，断开电度表的电压联接片是很容易的事，会造成电表不转，但很容易被发现。

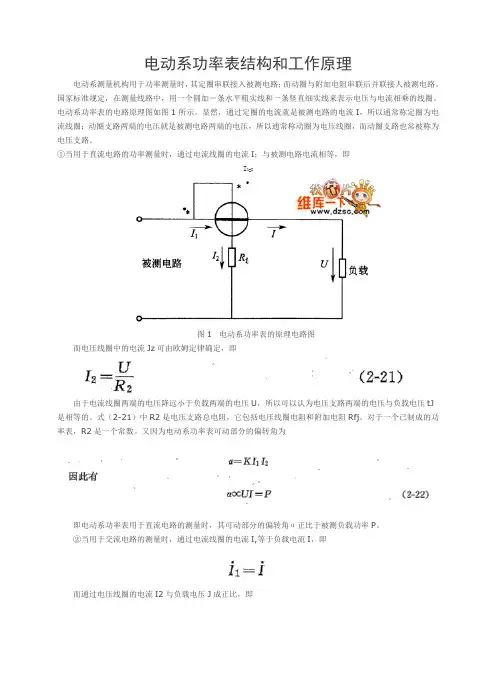

电动系功率表结构和工作原理
电动系功率表结构和工作原理电动系测量机构用于功率测量时，其定圈串联接入被测电路；而动圈与附加电阻串联后并联接人被测电路。
国家标准规定，在测量线路中，用一个圆加－条水平粗实线和一条竖直细实线来表示电压与电流相乘的线圈。
电动系功率表的电路原理图如图1所示。
显然，通过定圈的电流就是被测电路的电流I，所以通常称定圈为电流线圈；动圈支路两端的电压就是被测电路两端的电压，所以通常称动圈为电压线圈，而动圈支路也常被称为电压支路。
①当用于直流电路的功率测量时，通过电流线圈的电流I；与被测电路电流相等，即I1=I图1 电动系功率表的原理电路图而电压线圈中的电流Jz可由欧姆定律确定，即由于电流线圈两端的电压降远小于负载两端的电压U，所以可以认为电压支路两端的电压与负载电压tJ是相等的。
式（2-21）中R2是电压支路总电阻，它包括电压线圈电阻和附加电阻Rfj。
对于一个已制成的功率表，R2是一个常数。
又因为电动系功率表可动部分的偏转角为即电动系功率表用于直流电路的测量时，其可动部分的偏转角α正比于被测负载功率P。
②当用于交流电路的测量时，通过电流线圈的电流I,等于负载电流I，即而通过电压线圈的电流I2与负载电压J成正比，即式中Z2——电压支路的总阻抗。
由于电压支路中附加电阻R凸总是比较大，在工作频率不太高时，电压线圈的感抗可以忽略不计。
因此，可以近似认为电压线圈电流I2与负载电压J是同相的，即I2与山之间的相位差等于零，而I1与I2之间的相位差矽跟J；与山之间的相位差￠相等，如图2所示。
因此可得图2 I1、U、∮、I2、φ的相位关系即电动系功率表用于交流电路的功率测量时，其可动部分的偏转角α与被测电路的有功功率P成正比。
虽然这一结论是在正弦交流电路的情况下得出的，但它对非正弦交流电路同样适用。
功率表讲解全解
K1 I1 I 2 KI1 I 2 D
K1 I1 I 2 D
仪表的转动转矩 通入直流时，M=k1I1I2 通入交流时，
M=k1I1I2cos
i1和i2的 有效值 结论: 指针偏转的角度与两个电流 (对交流为有效值)的乘积成正比。 i1和i2之间 的相位差
功率表
功率表简介
功率表是电动系仪表，用于直流电路和交 流电路中测量电功率，其测量结构主要由固定 的电流线圈和可动的电压线圈组成，电流线圈 与负载串联，反映负载的电流；电压线圈与负 载并联，反映负载的电压。功率表有低功率因 数功率表和高功率因数功率表。
电动系仪表的结构
1. 结构 有两个线圈：
固定线圈和可
对于三相三线制， i A iB iC 0 代入上式得：
p12 p1 p2 uAi A uB iB uC iC pA pB pC p
式中： p12—由PW1、PW2二个功率表测出的瞬时功率之和； pΣ—三相总功率瞬时值。 两功率表对应的瞬时功率之和，等于三相总的瞬时功率。
动线圈。
可动线圈与 指针及空气阻尼 器的活塞都固定 在轴上。
功率表原理
这种电表测量机构的转动 力矩M与I1I2cosθ 有关﹐I1 为静圈电流，I2为动圈电流 ﹐θ 为两电流相量间夹角。 使负载电流I通过静圈﹐即 I1=I。将负载电压加于动圈 及与动圈串联的大电阻R上 ﹐则动圈中电流I2=U/R。 这样θ =φ ﹐而转动力矩 M=k*UIcosφ ﹐这反映了 功率P的大小。
实验室中用到两种型号的功率表： D34—W型功率表，属于低功率因数功率表， cosφ =0.2； D51型功率表，属于高功率因数功率表， cosφ =1。
电动系三相三线有功功率表的原理_使用及校验
负载（ 若是三角形负载， 可等效变换为星形负载）， 其三
相总瞬时功率ｐ为：
ｐ＝ｐＡ＋ｐＢ＋ｐＣ＝ｕＡｉＡ＋ｕＢｉＢ＋ｕＣｉＣ
（ １）
式 中 ： ｕＡ、ｕＢ、ｕＣ— ——各 相 压 瞬 时 值 ； ｉＡ、ｉＢ、ｉＣ— ——各 相
有一块Ｄ３３－ Ｗ功率表， 使用量程为３００Ｖ／５Ａ， 满刻度格数
为１５０格 ， 用 公 式 （ ４） 可 算 出 此 量 程 的 分 格 常 数 为２０瓦／
格， 若仪表指针的偏转格数为１２０格， 则被测功率为：
Ｐ＝２０×１２０＝２４００（ 瓦）
４．使用中尤其应注意不超量程， 否则可能损坏仪表。
功率表有３个量程， 即电压量程、电流量程、功率量程。电
有近３０年 的 研 究 历 史 ， 但 就 目 前 而 言 ， 绝 大 部 分 的 测 量 改进方法主要针对于液体， 而对于固体以及气体样品的 相 对 较 少 。 就 是 正 在 使 用 的 固 体 、气 体 样 品 的 测 量 方 法 也过于粗糙， 准确度、稳定度均有待进一步提高。希望从 事 此 项 研 究 的 技 术 人 员 投 入 更 多 的 精 力 在 固 体 、气 体 方 面。
满足是线电压、线电流接入三相三线仪表的电压回路、
电流回路。另外， 接线时还要满足发电机端守则， 这里不
再赘述。
３．仪 表 的 读 数 。 一 般 电 动 系 三 相 三 线 有 功 功 率 表 有
多个量程ห้องสมุดไป่ตู้ 其分格常数Ｃ为：
Ｃ＝
２×电 压 量 程×电 流 量 满刻度格数
程
$（
功率表的使用方法
电动式功率表的使用方法一、电动式功率表的结构及工作原理电动式功率表的结构如图2-1所示。
它的固定部分是由两个平行对称的线圈1组成，这两个线圈可以彼此串联或并联连接，从而可得到不同的量限。
可动部分主要有转轴和装在轴上的可动线圈2，指针3，空气阻尼器4，产生反抗力矩和将电流引入动圈的游线5组成。
电动式功率表的接线如图2-2所示，图中固定线圈串联在被测电路中，流过的电流就是负载电流，因此，这个线圈称为电流线圈。
可动线圈在表内串联一个电阻值很大的电阻R 后与负载电流并联，流过线圈的电流与负载的电压成正比，而且差不多与其相同，因而这个线圈称为电压线圈。
固定线圈产生的磁场与负载电流成正比，该磁场与可动线圈中的电流相互作用，使动圈产生一力矩，并带动指针转动。
在任一瞬间，转动力矩的大小总是与负载电流以及电压瞬时值的乘积成正比，但由于转动部分有机械惯性存在，因此偏转角决定于力矩的平均值，也就是电路的平均功率，即有功功率。
图2-1 电动式功率表的结构RI**负载图2-2 功率表的两种接线方式RI**负载(a)(b)由于电动式功率表是单向偏转，偏转方向与电流线圈和电压线圈中的电流方向有关。
为了使指针不反向偏转，通常把两个线圈的始端都标有“*”或“±”符号，习惯上称之为“同名端”或“发电机端”，接线时必须将有相同符号的端钮接在同一根电源线上。
当弄不清电源线在负载哪一边时，针指可能反转，这时只需将电压线圈端钮的接线对调一下，或将装在电压线圈中改换极性的开关转换一下即可。
图2-2（a ）和2-2（b ）的两种接线方式，都包含功率表本身的一部分损耗。
在图2-2（a ）的电流线圈中流过的电流显然是负载电流，但电压线圈两端电压却等于负载电压加上电流线圈的电压降，即在功率表的读数中多出了电流线圈的损耗。
因此，这种接法比较适用于负载电阻远大于电流线圈电阻（即电流小、电压高、功率小的负载）的测量。
如在日光灯实验中镇流器功率的测量，其电流线圈的损耗就要比负载的功率小得多，功率表的读数就基本上等于负载功率。
单相功率表的工作原理
单相功率表的工作原理你看啊，功率这个东西呢，就像是干活的效率一样。
在电的世界里，功率可是个很重要的角色哦。
单相功率表呢，就像是一个小侦探，专门去侦查电路里功率的情况。
咱们先从电的基本元素说起。
电有电压和电流，这就好比是水流里的水压和水流的速度一样。
电压呢，就像是推着电子往前走的那种力量。
电流呢，就是电子流动的速度啦。
那功率表怎么把这俩东西和功率联系起来呢？功率表里面有一些很巧妙的设计哦。
它里面有一个小线圈，这个小线圈对电压特别敏感，就像是一个电压的小粉丝，电压一有变化，这个小线圈就会有反应。
这个小线圈会根据电压的大小产生一个磁场，这个磁场的强弱是和电压相关的呢。
然后呢，还有另外一个部分，它是和电流有关的。
当电流通过这个部分的时候，也会产生一个磁场。
这两个磁场啊，就像是两个小磁铁一样，它们之间会相互作用。
你可以想象一下，这两个磁场就像两个小伙伴在互相拉扯。
它们拉扯的结果就反映出了功率的大小。
如果电压高，电流也大，那这两个磁场相互作用就很强烈，功率表的指针就会大幅度地摆动，就好像在兴奋地说：“哇，这里的功率好大呀！”而且哦，功率表还有一个很贴心的地方。
它的刻度是经过精心设计的，这样我们就能很直观地从指针指的位置看出功率到底是多少啦。
就像看时钟一样，指针指到哪里，我们就知道是几点了，功率表指针指到哪里，我们就知道功率是多少瓦啦。
再说说这个功率表怎么做到这么准确地测量功率的呢。
它在设计的时候可是考虑了很多因素的呢。
比如说，它要能适应不同大小的电压和电流。
就像我们人要适应不同的环境一样，功率表也要能在各种电路环境里准确工作。
有时候，电路里可能会有一些小波动，就像小风吹过水面泛起的涟漪一样。
但是功率表可不会被这些小波动轻易干扰。
它就像一个很沉稳的小卫士，坚守着自己测量功率的职责。
在我们的日常生活中，单相功率表的作用可大啦。
比如说，你想知道你家的某个电器功率是多少，就可以用功率表来测一测。
这样你就能知道这个电器是不是很耗电啦。
功率表结构和工作原理区别
功率表结构和工作原理区别
功率表结构和工作原理的区别如下：
1. 结构：功率表通常由外壳、显示屏、电路板和测量端口等部分组成。
外壳用于保护内部元件，显示屏用于显示测量结果，电路板用于处理信号和计算功率值，测量端口用于连接待测电路。
而工作原理主要包括电流测量和电压测量两个过程。
2. 工作原理：功率表的工作原理是利用电压和电流测量来计算功率值。
它通过测量待测电路上的电压和电流值，然后根据功率计算公式（功率=电压*电流）来计算功率值。
其中，电流测量通常采用电流互感器或电流钳表，电压测量则通常通过电压互感器或直接连接待测电路来实现。
3. 区别：功率表的结构主要描述了其内部组成部分，而工作原理则是对功率表测量原理的描述。
结构主要是指功率表的外形和内部构造，包括各部件的安排和连接方式。
工作原理描述了功率表如何测量电压和电流，并通过测量结果计算功率值的过程。
功率表接法
功率表接法1. 介绍功率表接法是电力系统中的一项重要工作，用于测量电路中的功率参数。
正确的功率表接法能够准确测量电力系统中的负荷和功率因数，以评估和监控系统的电能消耗情况。
本文将详细探讨功率表接法的原理、常见接法方式以及接法注意事项。
2. 功率表接法原理功率表测量电路中的功率参数是基于功率的定义：功率等于电压乘以电流的乘积。
根据这一原理，功率表通过同时测量电流和电压来计算功率。
3. 常见功率表接法以下是常见的功率表接法：3.1 单相系统接法单相系统中，只有一个相位导线和一个中性导线。
常见的功率表接法有： - 2-wire接法：将功率表的两个线圈分别与线路的相位导线和中性导线相连接。
- 3-wire接法：将功率表的两个线圈分别与线路的两个相位导线和一个中性导线相连接。
3.2 三相系统接法三相系统中，有三个相位导线和一个中性导线。
常见的功率表接法有： - 3-wire 接法：将功率表的两个线圈分别与线路的三个相位导线和一个中性导线相连接。
- 4-wire接法：将功率表的两个线圈分别与线路的三个相位导线和一个中性导线相连接，并通过一个中性导线绕组连接。
4. 功率表接法注意事项在进行功率表接法时，需要注意以下几点：4.1 接法位置功率表应尽可能地接在负载端，以便准确测量负载的功率情况。
4.2 线圈连接功率表的线圈连接应与电路中的线路连接保持一致，以保证测量的准确性。
4.3 线路参数在接法之前，需要了解线路的电压、电流和频率等参数，以选择合适的功率表进行接法。
4.4 接法电流范围功率表的额定电流范围应与线路的负载电流范围匹配，以确保准确测量。
4.5 接法示意图在进行功率表接法时，可以绘制接法示意图，以便后续维护和检修工作。
5. 总结正确的功率表接法是确保电能消耗评估和监控的重要环节。
本文介绍了功率表接法的原理、常见接法方式以及注意事项。
通过合理的接法，我们能够准确地测量电路中的功率参数，为电力系统的管理和运行提供有效的参考。
功率因数表的结构与工作原理及示波图法测量功率因数
功率因数表的结构与工作原理及示波图法测量功率因数摘要:本文主要描述测量功率因数的方法，介绍相关仪表的结构及其工作原理，在测量功率因数时产生误差的因素。
现在常见的是采用单片机测量功率因数，说明它的工作原理。
阐述通过示波图测量功率因数的方法。
关键字:功率因数机械式电子式1.功率因数的定义在交流电路中，电压(U)与电流(I)之间的相位差(Φ)的余弦叫做功率因数，用符号cosΦ表示，在数值上，功率因数是有功功率和视在功率的比值，即cos Φ=P/S。
在直流电路里，电压乘电流就是有功功率。
但在交流电路里，电压乘电流是视在功率，而能起到作功的一部分功率（即有功功率）将小于视在功率。
有功功率与视在功率之比叫做功率因数，以cosΦ表示，其实最简单的测量方式就是测量电压与电流之间的相位差，得出的结果就是功率因数。
功率因数也可以由电路中纯阻值与总阻抗的比值求得。
在实际电路中由于有电机设备中(如鼓风机、抽水机、压缩机等)等感性负载,使功率因数降低即产生了无功功率.无功功率使得电能没有全部转化为人们所用（即有功功率），而有一部分损耗（即无功功率）。
也就是因为感性负载的存在，造成了系统里的一个KVAR 值，视在功率、有功功率、无功功率三者是一个三角函数的关系：KVA2=KW2+KVAR2功率因数一般用仪表测量，有机械式功率因数表，电子式功率因数表。
也可以通过示波图测量，以下分别阐述他们的结构与工作原理。
2.机械式功率因数表的结构及工作原理单项功率因数表一般用于单相交流电路或使用对称负载平衡的三相交流电路中。
单相表在频率不同时会影响读数准确性。
常见机械式功率因数表一般有电动式，铁磁电动式，电磁式和变换器式几种。
现在以单相功率因数表为例来介绍机械式功率因数表的原理：见图一，其可动部分由两个互相垂直的动圈组成。
动圈1与电阻器R串联后接以电压U,并与通以负载电流I的固定线圈（静圈）组合，相当于功率表，从而使可动部分受到一个与功率UI cosφ和偏转角正弦sinα的乘积成正比的力矩M1， M1=K1UIcosφsinα。
三相四线电缆功率表
三相四线电缆功率表一、概述三相四线电缆功率表三相四线电缆功率表是一种用于测量三相四线电力系统中电能参数的仪器仪表。
它可以实时监测电缆线路的功率、电流、电压等参数，为用户提供便捷、准确的电力数据。
在电力系统中，三相四线电缆功率表发挥着重要作用，有助于提高电力系统的运行效率和安全性。
二、三相四线电缆功率表的工作原理三相四线电缆功率表基于电磁感应原理进行工作。
在电缆线路上安装电流互感器和电压互感器，分别测量电流和电压信号。
通过信号传输和处理，将电流、电压信号转换为功率、电能等参数，并以数字或图形的方式显示出来。
三、三相四线电缆功率表的接线方法1.将电流互感器的次级线圈连接到功率表的电流输入端。
2.将电压互感器的次级线圈连接到功率表的电压输入端。
3.将电缆线路的相线分别接入电流互感器和电压互感器的输入端。
4.接线时应确保接线牢固，避免接线松动导致测量误差。
四、三相四线电缆功率表的应用领域三相四线电缆功率表广泛应用于电力系统、能源行业、工业生产等领域。
它可以实时监测电缆线路的运行状态，为用电单位提供准确的电力数据，有助于节能减排、降低运营成本。
五、如何选择合适的三相四线电缆功率表1.根据用电负荷和电缆线路参数选择合适的功率表规格。
2.考虑功率表的测量精度，选择满足精度要求的仪器。
3.了解功率表的抗干扰性能，确保其在恶劣环境下正常工作。
4.选择具备良好售后服务和可靠的品牌。
六、三相四线电缆功率表的维护与保养1.定期检查接线端子，确保接线牢固。
2.定期清洁表壳和传感器，避免灰尘和污垢影响测量精度。
3.保持功率表周围环境干燥，避免进水导致故障。
4.定期校准功率表，确保测量数据的准确性。
七、总结三相四线电缆功率表在电力系统中具有重要应用价值。
通过对电缆线路的实时监测，为用户提供准确的电力数据，有助于提高电力系统的运行效率和安全性。
功率表的原理及应用场景
功率表的原理及应用场景功率表是一种用于测量电力系统中电流、电压、功率以及相关参数的仪器。
它的原理基于电力学和电磁学的知识，通过测量电流和电压来计算功率值，从而帮助我们了解电力系统的工作状况，提供参考和依据，以便于我们进行电力系统的监测、分析、调整和优化。
本文将重点介绍功率表的原理以及其应用场景。
一、功率表的原理功率表的基本原理是根据电力系统中的电压和电流通过测量来计算功率的值。
根据欧姆定律，电流与电压之间的关系可以表示为I=U/R，其中I代表电流，U代表电压，R代表电阻。
而力电学中的功率公式是P=UI，其中P代表功率，U代表电压，I代表电流。
通过这两个公式的组合使用，功率表可以测量电压、电流，并基于这些测量值计算出功率的数值。
功率表的内部结构通常由电流互感器、电压互感器、计量芯片、数字转换芯片以及显示器等组成。
电流互感器用来测量电流，电压互感器用来测量电压，计量芯片将测量值进行处理和计算，数字转换芯片将模拟信号转换为数字信号，显示器则用来显示计算得出的功率数值。
二、功率表的应用场景1. 电力系统监测：功率表可以用于电力系统的监测，实时测量电压、电流、功率等参数，并对其进行显示和记录。
通过对电力系统中各个环节的功率进行实时监控，可以发现异常情况并及时处理，保证电力系统的正常运行。
2. 能源管理：功率表可以用于能源管理领域，通过对建筑物、工厂等场所的能源使用情况进行监测与分析，帮助用户了解能源的使用情况，发现能源浪费问题，并提供相应的改进方案，从而实现能源的有效管理与节约。
3. 电力质量分析：功率表可以对电力质量进行分析，监测电力系统中的谐波、电压波动、电流波动等问题，并提供相应的监测报告和分析结果。
通过了解电力质量问题的具体情况，可以有效提高电力系统的稳定性和可靠性。
4. 电能计量：功率表在电能计量领域中具有重要应用。
它可以对电力系统中的用电量进行准确测量，为用户提供正确的电费计算和结算依据，促进公平计费和合理用电。
功率表的原理
功率表的原理功率表是一种用于测量和显示电力系统中功率、电压、电流、相位和频率等参数的仪器。
本文将详细介绍功率表的原理，主要包含以下几个方面：电压测量原理、电流测量原理、相位测量原理、频率测量原理、转换电路原理和数字显示原理。
电压测量原理功率表通过电压互感器来测量电压。
电压互感器实际上是一个降压变压器，它将高电压降低到较低的电压值，以便于功率表内部的测量电路进行测量。
降压变压器将输入电压降低后，输出电压与输入电压的比例关系为一次方函数，即输出电压= K *输入电压。
其中，K为降压变压器的变比。
测量电路将降压变压器输出的较低电压进行采样和放大，并将其转换为与输入电压成正比的电信号。
该电信号进一步被处理和转换，以便于数字显示和记录。
电流测量原理功率表通过电流互感器来测量电流。
电流互感器实际上是一个电流变换器，它将高电流降低到较低的电流值，以便于功率表内部的测量电路进行测量。
电流变换器将输入电流降低后，输出电流与输入电流的比例关系为一次方函数，即输出电流= K *输入电流。
其中，K为电流变换器的变比。
测量电路将电流变换器输出的较低电流进行采样和放大，并将其转换为与输入电流成正比的电信号。
该电信号进一步被处理和转换，以便于数字显示和记录。
相位测量原理功率表通过相位互感器来测量相位。
相位互感器将输入的电信号变换成相位差，并将其输出到测量电路中进行处理。
测量电路将相位差转换为数字信号，以便于数字显示和记录。
频率测量原理功率表通过频率互感器来测量频率。
频率互感器将输入的电信号变换成频率，并将其输出到测量电路中进行处理。
测量电路将频率转换为数字信号，以便于数字显示和记录。
转换电路原理功率表的信号转换电路主要分为模拟电路和数字电路两部分。
模拟电路负责接收来自电压、电流、相位和频率测量电路的信号，并将其进行初步处理和放大。
数字电路则将模拟电路输出的信号进行A/D转换，将其转换为数字信号以便于显示和记录。
数字显示原理功率表的数字显示电路主要由液晶显示模块和控制器组成。
功率表工作原理
功率表工作原理
功率表是一种用来测量电路中功率的仪器，它可以帮助我们了解电路中的能量
转换情况，对于电路设计和故障排除都具有重要的作用。
那么，功率表是如何工作的呢？接下来，我们将详细介绍功率表的工作原理。
首先，功率表是通过测量电压和电流来计算功率的。
在电路中，电压是电子在
电场中的势能，而电流则是电子在电路中流动的载体。
当电流通过电阻时，会产生电压降，这就是电阻消耗的功率。
功率表利用电压和电流的测量值，通过数学计算来得出电路中的功率。
其次，功率表通常会采用电压和电流的乘积来计算功率。
在直流电路中，功率
P等于电压U和电流I的乘积，即P=UI。
而在交流电路中，由于电压和电流是随
时间变化的，功率表会采用更复杂的方法来计算功率，通常是通过采样并积分来得出平均功率值。
此外，功率表还需要考虑电路中的功率因数。
功率因数是指电路中有用功率与
视在功率的比值，是衡量电路效率的重要指标。
功率表在测量功率时，通常会同时测量功率因数，并根据功率因数的大小来评估电路的性能。
最后，功率表的工作原理还涉及到测量精度和灵敏度。
功率表需要具有足够的
测量精度，以确保测量结果的准确性。
而在测量小功率时，功率表需要具有足够的灵敏度，以保证测量的准确性和稳定性。
总的来说，功率表是通过测量电压和电流，利用数学方法来计算电路中的功率。
它需要考虑功率因数、测量精度和灵敏度等因素，以确保对电路功率的准确测量。
通过了解功率表的工作原理，我们可以更好地应用它来分析电路性能，进行电路设计和故障排除。
功率表原理
功率表原理机械式功率表是用电磁转距（力距）来推动指针方式来显示其功率大小的，电流采集是可以通过电流互感器得来，电压是直接采集掌握回路上的电压（如+12V）。
故，功率表上一般有变比，变比要与互感器上的电流比相同才可。
功率表是测量直流，沟通电路中功率的机械式指示电表。
直流电路和沟通电路中的功率分别为P=UI。
直流电路和沟通电路中的功率分別为P=UI和P=UIcosφ﹐U，I 为负载电压和电流，φ为电流相量与相量间夹角﹐cosφ为功率因数。
虽然各系电表的测量机构都有可能构成测量功率的电表﹐但最适于制胜利率表的是电动系电表和铁磁电动系电表的测量机构。
功率表的结构：由于功率表的种类许多，这里只以单相电动系功率表进行分析。
单相电动系功率表的接线原理见图。
这种电表测量机构的转动力矩M与I1I2cosθ有关﹐I1为静圈电流，I2为动圈电流﹐θ为两电流相量间夹角。
使负载电流I通过静圈﹐即I1=I。
将负载电压加于动圈及与动圈串联的大电阻R上﹐则动圈中电流I2=U/R。
这样θ=φ﹐而转动力矩M=kI1I2cosφ﹐这反映了功率P的大小。
转变与动圈串联的电阻值﹐可转变电压量程﹐将静圈的两线圈由串联改为并联﹐可扩大电流量程。
功率表的表盘一般按额定电压与额定电流相乘﹐并使功率因数cosφ＝1來标值。
如电压量程为300V﹑电流量程为5A的功率表﹐表盘的满刻度值为300×5×1＝1500W。
也有制胜利率因数为0.1的低功率因数功率表﹐其满刻度值为300×5×0.1=150W。
功率表的量程不能简洁地只提功率量程﹐而应同時指明电压﹑电流量程及功率因数数值。
功率因数表的工作原理
功率因数表的工作原理功率因数表是一种能够检测和测量电路中功率因数的仪器设备。
其主要原理是基于交流电路中的基本关系式：电流I、电压V和功率P 之间的关系P=VIcosθ。
其中，θ表示电路中的功率因数。
功率因数表的工作原理可以分为以下几个步骤：1. 测量电路中的电压和电流值功率因数表的首要任务就是测量电路中的电压和电流值。
为了确保测量的准确性，功率因数表通常配备有高精度电流互感器和电压测量器。
电流互感器能够将电路中的电流转换成相应的电压信号，而电压测量器则能够精确测量电路中的电压值。
2. 计算电路中的功率和功率因数当功率因数表测量到电压和电流值后，它就能够根据上述的基本关系式计算出电路中的功率和功率因数。
具体而言，功率因数表会将电路中的电流I和电压V相乘得到电路中的实际功率P，然后再将实际功率P除以电流I和电压V的乘积得到功率因数cosθ。
3. 显示测量结果功率因数表最后一步的工作就是将测量结果直观地展示给用户。
通常，功率因数表会配备液晶显示屏，以便用户能够直观地看到电路中的电压、电流、实际功率和功率因数。
此外，有些功率因数表还会具备储存和回放测量数据的功能，以便用户在需要时能够随时查看测量结果。
需要注意的是，功率因数表在测量功率因数时，需要保证被测电路中只有电阻性负载，不能有电感性负载和电容性负载。
否则，由于电感性负载和电容性负载会使电路中的功率因数变化，进而影响测量结果的准确性。
总之，功率因数表是一种通过测量电路中的电压和电流值，并根据基本关系式计算出电路中的功率和功率因数的仪器设备。
其重要作用在于帮助用户评估电路中的能效和安全性，以及及时发现可能存在的问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
功率表原理
F0803016 刘冰阳5080309564
摘要：分析功率表的结构，工作原理及其应用
关键字：功率，功率因素cosφ
前言：在学到三相电路功率测量时，出现了一个新的测量仪表——功率表。
但是对于其工作原理，它是怎么可以直接显示功率的大小，为什么要这样接线不甚了解，也为此查阅了些资料。
本文介绍了功率表的结构，工作原理等情况。
正文：
功率表是测量直流，交流电路中功率的机械式指示电表。
直流电路和交流电路中的功率分别为P=UI。
直流电路和交流电路中的功率分別为P=UI和P=UIc osφ﹐U，I 为负载电压和电流，φ为电流相量与相量间夹角﹐cosφ为功率因数。
虽然各系电表的测量机构都有可能构成测量功率的电表﹐但最适于制成功率表的是电动系电表和铁磁电动系电表的测量机构。
功率表的结构：
由于功率表的种类很多，这里只以单相电动系功率表进行分析。
单相电动系功率表的接线原理见图。
这种电表测量机构的转动力矩M与I
1I
2
cosθ有关﹐I
1
为静圈电流，I
2
为动圈电
流﹐θ为两电流相量间夹角。
使负载电流I通过静圈﹐即I
1
=I。
将负载电压加于动
圈及与动圈串联的大电阻R上﹐则动圈中电流I
2
=U/R。
这样θ=φ﹐而转动力矩
M=kI
1I
2
cosφ﹐这反映了功率P的大小。
改变与动圈串联的电阻值﹐可改变电压量程﹐将静圈的两线圈由串联改为并联﹐可扩大电流量程。
功率表的表盘一般按额定电压与额定电流相乘﹐并使功率因数cosφ＝1來标值。
如电压量程为300V﹑电流量程为5A的功率表﹐表盘的满
刻度值为300×5×1＝1500W。
也有制成功率因数为0.1的低功率因数功率表﹐其满刻度值为300×5×0.1=150W。
功率表的量程不能简单地只提功率量程﹐而应同時指明电压﹑电流量程及功率因数数值。
功率表的接线：
功率表的正确接法必须遵守“发电机端”的接线规则。
1)功率表标有“*”号的电流端必须接至电源的一端，而另一端则接至负载端。
电流线圈是串联接入电路的。
2) 功率表上标有“*”号的电压端子可接电流端的任一端而另一端子则并联至负载的另一端。
功率表的电压支路是并联接入电路的。
a) 电压线圈前接法适用于负载电阻的电流线圈的电阻大的情况，电流线
圈的电压降使测量产生误差。
b) 电压线圈后接法适用于负载电阻远比电压，支路电阻小的情况流过电
压线圈的电流使测量产生误差。
我们往往都是按照电路图接线，却从来不去搞清楚为什么这样接？
在这里为什么要把标有“*”号的端子连在一起呢？
这两个端子称为对应端。
它们的用途是﹕①如将对应端按图中所示接在一起﹐则当功率表的指针正向偏转時﹐表示能量由左向右传送﹔若指针反向偏转﹐表示能量由右向左传送﹔②电流线圈的任一接线端应与电压线圈标有“”符号的接线端连接﹐这样线圈间电位比较接近﹐可减小其间的寄生电容电流和静电力﹐保证功率表的准确度和安全。
功率的测量：
正弦交流电路中﹐无功功率Q=UIsinφ﹐因此只需将电压或电流的的相位移动90﹐即可用一般的功率表测无功功率。
通常将功率表內部的电阻器R代以同数值的容性电抗器﹐使动圈中的电流与所加电压相位差90﹐其作用相当于将电压相位移动90﹐此时即可用来测无功功率。
小结：
以上介绍了功率表的结构，原理，以及接线等内容。
以前在做实验或做题目时经常对这个新的测量仪表搞不清楚，不知道读数是什么，不知道怎么接线，不知道为什么“多此一举”地在两个带“*”号端接上一根线。
我想通过这篇论文，我们以后在实验中或做习题时对功率表的情况又多了一个参考。
参考文献：
《基本电路理论》
《广播电视测量技术》。
