落地式钢管脚手架安全文明施工标准化图集
脚手架搭设安全标准化做法图集及全套构造图,附下载方式!
1管理要求1、本工程指落地式钢管和型钢悬挑式钢管脚手架两大类，分别由架体基础、架体构造、架体防护和斜道等部分组成。
脚手架工程搭拆应执行现行《危险性较大的分部分项工程管理规定》住房和建设部第37号令、《建筑施工脚手架技术统一标准》（GB 51210-2016）、《建筑施工扣件式钢管脚手架技术规范》（JGJ 130-2011）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》建办质[2018]31号文、《关于加强建筑施工主要重大危险源安全管控的通知》（闽建建[2017]30号文）等规范、标准规定。
2、脚手架施工前应编制专项施工方案，架体应有设计计算书以及主要节点构造详图、架体平面图、剖面图等，并经施工企业技术负责人、总监理工程师审核审批，安拆过程中专职安全管理人员必须在场。
高度50 m及以上的落地式钢管脚手架和高度20 m及以上型钢悬挑钢管脚手架专项施工方案应通过专家论证后，方可实施。
3、脚手架人员必须持有住房和城乡建设部发放的建筑架子工操作证，且在有效期内。
4、基础是脚手架稳定性的重要组成部分。
在基础地耐力和沉降不满足规范要求时，严禁落地式钢管脚手架，可优先考虑采用悬挑钢管脚手架。
5、脚手架外侧应满挂阻燃性能符合要求的密目式安全网。
6、脚手架使用的杆件、扣件等材质的规格应符合规范要求和消防要求，严禁用两种不同直径的钢管混搭。
7、扣件螺栓拧紧扭力矩不应小于40 N·m，且不应大于65 N·m。
8、脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作，确保架体使用安全。
9、夜间、遇六级（含六级）以上大风及雷雨等天气，不得进行脚手架、拆除作业。
2脚手架的细部加强构造1、洞口连墙对拉构造洞口拉结细部做法：架体小横杆延长作为连墙杆，a为800 mm或1050 mm（悬挑式脚手架为800 mm，落地式脚手架为1050 mm），连墙杆外露洞口≥100 mm。
安全文明施工标准化图册
第 8 页 共 131 页
LogO
5 脚手板铺设
安全文明施工标准化图册
说 明
1、操作层脚手板应铺满、铺稳，材质符合要求，不得有探头板。 2、铺设竹串片脚手板时，应将两端与横向水平杆可靠固定，严防倾覆和滑动，此脚手板铺设可采用 对接平铺，亦可采用搭接铺设。 3、铺设竹笆脚手板应按其主竹筋垂直于纵向水平杆方向，且采用对接平铺，四角用 Φ1.2mm 镀锌 钢丝固定在纵向水平杆上。
LogO
安全文明施工标准化图册
第一章 脚手架
1.1 管理要求
1.1.1 本图集的建筑施工脚手架指落地式钢管脚手架和悬挑式钢管脚手架两大类；分别由架体基础、 架体杆件、架体防护和斜道等部分组成。 1.1.2 脚手架施工前应编制安全专项施工方案，必须有计算书、主要节点构造详图等，并经施工单 位技术负责人审批、项目总监理工程师审核后，在专职安全管理人员监督下实施。搭设高度 50m 及 以上的落地扣件式钢管脚手架和架体高度 20m 及以上悬挑扣件式钢管脚手架安全专项施工方案应 通过专家论证后，方可实施。 1.1.3 脚手架搭设人员必须是经过考核合格的专业架子工。 1.1.4 基础是脚手架稳定性的重要组成部分，当基础地耐力和沉降不满足规范要求时，严禁搭设落 地式钢管脚手架，可优先考虑采用悬挑式钢管脚手架。 1.1.5 架体的主要构造包括：立杆、纵横向水平杆、连墙件、剪刀撑及脚手板等。 1.1.6 脚手架外侧应满挂密目式安全网，安全网应满足阻燃、强度等性能的要求，不满足要求的不 得使用。 1.1.7 材质应符合质量要求，严禁采用两种不同直径的钢管混搭。 1.1.8 扣件的螺栓拧紧扭力矩值不应小于 40N·m，且不应大于 65N·m 必须使用扭力扳手进行检验。 1.1.9 脚手架使用前应组织验收，验收合格后方可投入使用，使用中应加强日常的检查维护工作， 确保架体使用安全。 1.1.10 夜间或遇六级（含六级）以上大风及雷雨、大雾等恶劣天气，不得进行搭设与拆除作业。 1.1.11 脚手架接地及避雷措施应按现行行业标准《施工现场临时用电安全技术规范》的有关规定执 行。
安全文明施工标准化图集图片(一)安全管理(1)
2、验收
一、 对于按规定需要验收的分部分项工程，施工单位、监 理单位应当组织有关人员进行验收。验收合格的，经施工 单位项目相关负责人及项目专业监理工程师签字后，方可 进入下一道工序。 二、对于按规定需要验收的危险性较大的分部分项工程， 施工单位、监理单位应当组织有关人员进行验收。验收合 格的，经施工单位项目技术负责人及项目总监理工程师签 字后，方可进入下一道工序。 三、施工单位在使用施工起重机械和整体提升脚手架、模 板等自升式架设设施前，应当组织有关单位进行验收。验 收合格的方可使用。在验收前应当经有相应资质的检验检 测机构监督检验合格。 施工单位应在验收合格之日起30日内，向建设行政主管部 门或者其他有关部门登记。
对于超过一定规模的危险性较大的 分部分项工程
对于超过一定规模的危险性较大的分部分项工程，施工单位应当组织专家对专项施工方案 进行论证，通过后，方可组织实施。超过一定规模的危险性较大的分部分项工程范围 包括 ： 1、深基坑工程：开挖深度超过4m（含4m）的基坑（槽）的土方开挖、支护、降水工程； 开挖深度虽未超过4m，但地质条件、周边环境和地下管线复杂，或影响毗邻建筑（构 筑）物安全的基坑（槽）的土方开挖、支护、降水工程。 2、模板工程及支撑体系：工具式模板工程，包括滑模、爬模、飞模工程；混凝土模板支撑 工程：搭设高度8m及以上，或搭设跨度18m及以上，或施工总荷载15kN/㎡及以上，或 集中线荷载20kN/m及以上；承重支撑体系：用于钢结构安装等满堂支撑体系，承受单 点集中线荷载700㎏以上。3、起重吊装及安装拆卸工程：采用非常规起重设备、方法， 且单件起吊重量在100kN及以上的起重吊装工程；起吊重量300kN及以上的起重设备安 装工程，或高度200m及以上内爬起重设备的拆除工程。 4、脚手架工程：搭设高度50m及以上落地式钢管脚手架工程；提升高度150m及以上附着式 整体和分片提升脚手架工程；架体高度20m及以上悬挑式脚手架工程。 5、拆除、爆破工程：采用爆破拆除的工程；码头、桥梁、高架、烟囱、水塔或拆除中容易 引起有毒有害气（液）体或粉尘扩散、易燃易爆事故发生的特殊建、构筑物的拆除工 程；可能影响行人、交通、电力设施、通讯设施或其它建、构筑物安全的拆除工程； 文物保护建筑、优秀历史建筑或历史文化风貌区控制范围的拆除工程。 6、其它：施工高度50m及以上的建筑幕墙安装工程；跨度大于36m及以上的钢结构安装工 程；跨度大于60m及以上的网架和索膜结构安装工程；人工挖孔桩工程；地下暗挖工程、 顶管工程、水下作业工程；采用新技术、新工艺、新材料、新设备及尚无相关技术标 准的危险性较大的分部分项工程。
现场安全文明施工标准做法【图】
第一节现场安全文明施工标准做法一、脚手架（一）落地式外脚手架基础<1>落地式外脚手架地基部分应垫平夯实，并浇筑100mm厚砼垫层。
在地基上沿外脚手架长度方向设置50mm厚木脚手板。
<2>在立杆下部200mm处设置纵横向扫地杆，用直角扣件固定在立杆上。
<3>脚手架四周设置排水沟，采取有组织排水。
<4>扫地小横杆必须设置在扫地大横杆下方、用直角扣件与立杆扣紧。
落地式脚手架基础设置示意图/单位mm落地式脚手架基础设置效果示意图（二）外脚手架杆件布置<1>架体阴阳转角处应设置4根立杆，大横杆应连通封闭。
<2>内外立杆应对齐设置，每一组立杆必须设置小横杆。
<3>立杆除顶层顶部外必须采用对接，大横杆在架体转角处外可以搭接，剪刀撑必须搭接，剪刀撑斜杆与地面倾角宜为45°～60°。
<4>剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。
严禁后搭或先拆。
剪刀撑搭设方法示意图/单位mm杆件搭接大样/单位mm（三）外脚手架连墙件的设置<1>连墙杆是保证脚手架稳定最重要的杆件，连墙件应从第一步纵向水平杆处开始设置，在“一字型”、“开口型”两端必须加强设置连墙件。
连墙体的垂直间距离应大于建筑物的层高，并不应大于4m(两步)。
<2>连墙件应靠近主节点设置，偏离主节点的距离不应大于300mm。
<3>搭设高度超过24m的双排脚手架应采用刚性连墙件与建筑物可靠连接。
<4>刚性连墙件两部三跨。
连墙杆示意图1/单位mm连墙杆示意图2/单位mm连墙杆示意图3/单位mm（四）外脚手架连墙件防护设置<1>主体施工阶段，施工层、拆模层、第二层必须满铺脚手板，铺稳、离开墙面120～150mm。
<2>从第二层起，应每隔10m设置一道硬质隔断防护，并在其中间部位张挂水平安全网。
安全文明施工标准化手册(脚手架)完整版本

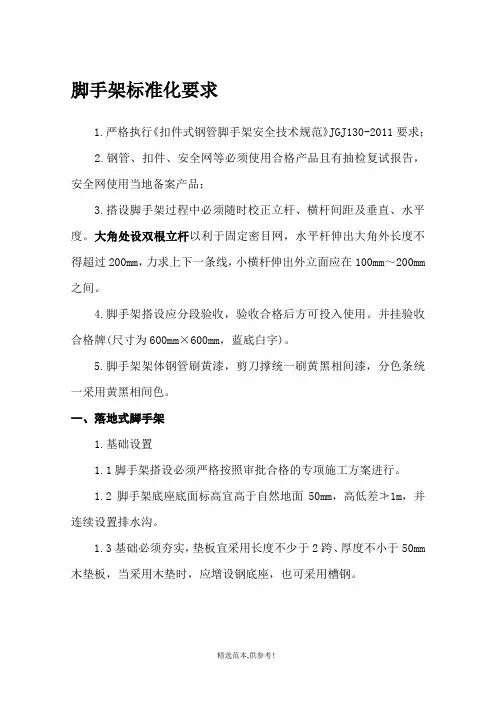

脚手架标准化要求1.严格执行《扣件式钢管脚手架安全技术规范》JGJ130-2011要求；2.钢管、扣件、安全网等必须使用合格产品且有抽检复试报告，安全网使用当地备案产品；3.搭设脚手架过程中必须随时校正立杆、横杆间距及垂直、水平度。
大角处设双根立杆以利于固定密目网，水平杆伸出大角外长度不得超过200mm，力求上下一条线，小横杆伸出外立面应在100mm～200mm 之间。
4.脚手架搭设应分段验收，验收合格后方可投入使用。
并挂验收合格牌(尺寸为600mm×600mm，蓝底白字)。
5.脚手架架体钢管刷黄漆，剪刀撑统一刷黄黑相间漆，分色条统一采用黄黑相间色。
一、落地式脚手架1.基础设置1.1脚手架搭设必须严格按照审批合格的专项施工方案进行。
1.2脚手架底座底面标高宜高于自然地面50mm，高低差≯1m，并连续设置排水沟。
1.3基础必须夯实，垫板宜采用长度不少于2跨、厚度不小于50mm 木垫板，当采用木垫时，应增设钢底座，也可采用槽钢。
落地式外脚手架基础设置示意钢底座示意图剖面图2.架体搭设(脚手架通用规定)2.1脚手架的搭设严格执行《扣件式钢管脚手架安生技术规范》JGJl30-2011要求。
2.2要求美观、整洁，立杆一律刷黄漆，剪刀撑刷垂黑漆、600mm 间隔，立杆间距不得超过1500mm，严禁将不同外径的钢管混合使用；外架外立面从底部开始，每隔三层设一道分色带：宽200mm，刷黄黑漆200mm间隔，采用九夹板做成，要固定牢固。
2.3脚手架必须按照施工进度搭设，一次搭设高度不应超过相邻连墙件以上二步。
2.4在外侧立面整个长度和高度上连续设置剪刀撑。
每道剪刀撑宽度不小于4跨，斜杆与地面夹角在45°-60°之间。
2.5脚手架用刚性连墙杆与建筑物水平拉结，严禁刚性和柔性拉结混合使用。
2.6脚手架用密目网全封闭，网与网或网与杆之间很用专用绳绑扎牢固或用14#铁丝绑扎。
2.7按一、三、五层顺序隔层设置水平防护网。
现场安全文明施工标准做法【图】

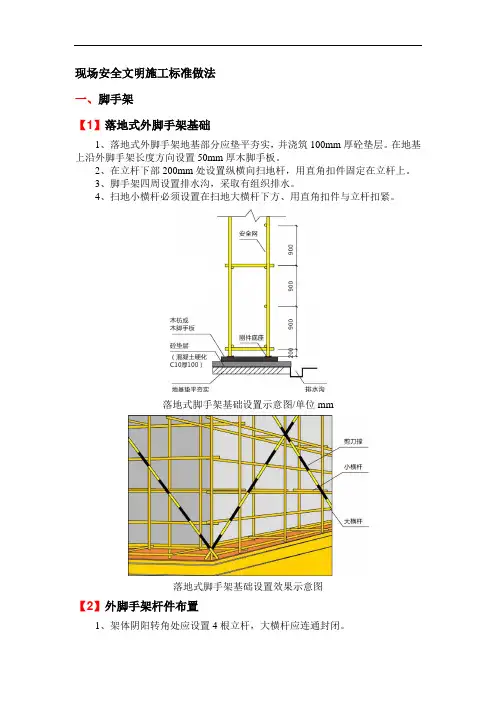

现场安全文明施工标准做法一、脚手架【1】落地式外脚手架基础1、落地式外脚手架地基部分应垫平夯实，并浇筑100mm厚砼垫层。
在地基上沿外脚手架长度方向设置50mm厚木脚手板。
2、在立杆下部200mm处设置纵横向扫地杆，用直角扣件固定在立杆上。
3、脚手架四周设置排水沟，采取有组织排水。
4、扫地小横杆必须设置在扫地大横杆下方、用直角扣件与立杆扣紧。
落地式脚手架基础设置示意图/单位mm落地式脚手架基础设置效果示意图【2】外脚手架杆件布置1、架体阴阳转角处应设置4根立杆，大横杆应连通封闭。
2、内外立杆应对齐设置，每一组立杆必须设置小横杆。
3、立杆除顶层顶部外必须采用对接，大横杆在架体转角处外可以搭接，剪刀撑必须搭接，剪刀撑斜杆与地面倾角宜为45°～60°。
4、剪刀撑、连墙件必须随外脚手架同步搭设、同步拆除。
严禁后搭或先拆。
剪刀撑搭设方法示意图/单位mm杆件搭接大样/单位mm【3】外脚手架连墙件的设置1、连墙杆是保证脚手架稳定最重要的杆件，连墙件应从第一步纵向水平杆处开始设置，在“一字型”、“开口型”两端必须加强设置连墙件。
连墙体的垂直间距离应大于建筑物的层高，并不应大于4m(两步)。
2、连墙件应靠近主节点设置，偏离主节点的距离不应大于300mm。
3、搭设高度超过24m的双排脚手架应采用刚性连墙件与建筑物可靠连接。
4、刚性连墙件两部三跨。
连墙杆示意图1/单位mm连墙杆示意图2/单位mm连墙杆示意图3/单位mm【4】悬挑脚手架1、悬挑脚手架底座必须采用工字钢悬挑形式，工字钢型号和位置应符合施工方案要求。
2、脚手架底部应按规范要求沿纵横方向设置扫地杆，悬挑梁上表面应加焊钢筋以固定立杆，在横杆上方使用木模板进行封闭。
3、悬挑脚手架底部立杆内侧设置200mm高踢脚板。
4、钢丝绳的直径不应小于14mm，预埋吊环其直径不宜小于20mm（或计算确定），预埋吊环应使用HPB235级钢筋制作。
钢丝绳卡不得少于3个。
施工现场安全文明施工标准化图册
中铁建工集团有限公司西南分公司
施工现场安全文明施工标准化图册
前 言
为规范施工现场的管理，保障施工现场安全生产、文明施工，公司特组织专业人员根据集团公司《标准化管理手册》和公司相关规范要求，结合公司实际情况编写了《施工现场安全文明施工标准化图册》，要求公司内相关单位严格执行。
此图册共分为总说明、施工现场安全生产标准化、施工现场文明施工标准化三个部分，体现了法律法规、标准规范的最新要求，明确了安全管理的基本要求，统一了施工现场安全生产、文明施工的做法，具有较强的实用性、指导性和操作性，但由于水平有限，如有不妥之处，敬请提出宝贵意见，以便增补完善。
本图册编委会
2012年10月
第一部分 总说明
第二部分 施工现场安全生产标准化
2、边长200~500mm（含500）水平洞口防护
、边长1500mm以上的水平洞口防护
扣件钢管防护棚（正面进料）正面图 扣件钢管防护棚（正面进料）侧面图
扣件钢管防护棚（侧面进料）侧面图
组装式砼泵环保隔音罩
脚手板。
安全文明施工实施监理细则(全)
安全文明实施细则一、脚手架（一）落地式钢管脚手架1、落地式钢管脚手架1）进场的脚手架钢管、扣件应保养刷漆。
剪刀撑刷黑黄相间（间距为1m)油漆。
2）多栋工程应设置栋号标志牌, 每隔4步设置刷黑黄相间(间距15cm，高20cm）的木质踢脚板。
2、基础1）脚手架地基应平整夯实。
2）脚手架的立柱不能直接立于地面上,应加设底座或垫板，垫板厚度不小于50mm.3）遇有坑槽时,立杆应下到槽底或在槽上加设底梁。
4）脚手架基础设置不得小于200mm×200mm 的浅排水沟。
5）对搭设在楼面上的脚手架，应对楼面承载力进行验算.3、连墙件4、剪刀撑1）高度在24m 以下落地式脚手架，必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置，中间道剪刀撑之间的净距离不应大于15m。
2）高度在24m 以上落地式脚手架和悬挑式脚手架应在外侧立面沿整个长度和高度上设置连续剪刀撑。
3）一字型、开口型双排脚手架的两端均必须设置横向斜撑.横向斜撑宜采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150mm。
（二）悬挑式钢管脚手架1、基础1）悬挑式脚手架悬挑梁制作应采用不小于16＃工字钢,与建筑结构连接应采用水平支承于建筑梁板结构上的形式。
2）悬挑梁与建筑物应连接可靠,其节点可采用螺栓联结或焊接,或采用U 型箍固定，固定不少于两道，U 型箍采用16 号圆钢筋，严禁使用螺纹钢筋。
3）悬挑梁端部的钢丝绳不得列为悬挑受力构件且与型钢在同一立面上,钢丝绳与建筑物的拉接点应设在框架梁上，不得设在悬挑结构上.4）悬挑梁与建筑结构的固定方式应经设计计算确定。
5）固端长度应不小于1.5 倍的外挑长度, 末端不小于0.2m.6）悬挑式钢管脚手架首步架纵向水平杆步距不得大于1.5m。
7）底层应兜底封闭严密,架体与建筑物间间隙可用脚手板、模板封闭.8）搭设高度不得大于24m，架体宽度不小于1。
05m.9）预留间隙控制在30~50mm，且使用硬质材料楔紧。
脚手架搭设标准化图册(2018版)
编号：版次：A脚手架搭设标准化图册2018/3/22发布2018/3/22实施目录1目的 (4)2范围 (4)3编制依据 (4)4详细描述 ................................................................................ 错误!未定义书签。
前言为规范XX施工总承包部安全管理标准，根据国家和上游单位的有关标准和要求，XX 编制了此图册。
图册通过各种渠道，拍摄、收集、整理了多幅现场照片，并集合国家相关规定，精心筛选，现汇编成册，并用正反照片实例加文字简述进行展示说明，以确保内容的标准化实施。
结合现场安全监督检查发现的主要违章和关键问题，做好规范的“翻译”工作通过：化规范为图片，将规范的要求转化标准化图册，施工人员一目了然，无语学习枯燥生涩的程序，很直观的了解什么是正确的，什么是错误的，应该怎么做，严禁怎么做，简单快捷高效，同时标准化图册还可以为现场操作、培训教育、安全监督提供标准。
现场脚手架管理，要严格按图册执行，各方清楚地理解总包部安全管理方面规范化的要求，树立XX建设现场的良好形象，展现各单位的管理水平。
图册为XX安全管理的基本要求，在执行过程中不必拘泥于图册所示的一种形式，我们认可：更高的标准、更严格的要求，更先进的方法。
今后，我们将继续坚持“和谐、高效、创新、成长”的管理理念，结合XX工程管理的实际需要，不断吸取更新的标准及更先进的做法对图册进行修订和完善，希望各执行单位将执行过程中存在的问题及时反馈给我们，以便进一步提高现场管理水平。
本文件编制单位：XXX本文件编制人：本文件审核人：1目的为进一步规XXX施工现场脚手架搭设，建立健全标准化管理机制，XXX在总结吸取XXX 建设方面的先进经验，参考了《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130－2011）等国家相关标准规范的基础上，编写了《脚手架搭设标准化图册》，以便后续福清项目部脚手架搭设工作更规范化、标准化。
脚手架搭设标准化图册(2018版)
编号：版次：A脚手架搭设标准化图册2018/3/22发布2018/3/22实施目录1目的 (4)2范围 (4)3编制依据 (4)4详细描述 ................................................................................ 错误!未定义书签。
前言为规范XX施工总承包部安全管理标准，根据国家和上游单位的有关标准和要求，XX 编制了此图册。
图册通过各种渠道，拍摄、收集、整理了多幅现场照片，并集合国家相关规定，精心筛选，现汇编成册，并用正反照片实例加文字简述进行展示说明，以确保内容的标准化实施。
结合现场安全监督检查发现的主要违章和关键问题，做好规范的“翻译”工作通过：化规范为图片，将规范的要求转化标准化图册，施工人员一目了然，无语学习枯燥生涩的程序，很直观的了解什么是正确的，什么是错误的，应该怎么做，严禁怎么做，简单快捷高效，同时标准化图册还可以为现场操作、培训教育、安全监督提供标准。
现场脚手架管理，要严格按图册执行，各方清楚地理解总包部安全管理方面规范化的要求，树立XX建设现场的良好形象，展现各单位的管理水平。
图册为XX安全管理的基本要求，在执行过程中不必拘泥于图册所示的一种形式，我们认可：更高的标准、更严格的要求，更先进的方法。
今后，我们将继续坚持“和谐、高效、创新、成长”的管理理念，结合XX工程管理的实际需要，不断吸取更新的标准及更先进的做法对图册进行修订和完善，希望各执行单位将执行过程中存在的问题及时反馈给我们，以便进一步提高现场管理水平。
本文件编制单位：XXX本文件编制人：本文件审核人：1目的为进一步规XXX施工现场脚手架搭设，建立健全标准化管理机制，XXX在总结吸取XXX 建设方面的先进经验，参考了《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130－2011）等国家相关标准规范的基础上，编写了《脚手架搭设标准化图册》，以便后续福清项目部脚手架搭设工作更规范化、标准化。
外脚手架工程标准化实施图集之欧阳数创编
外脚手架工程标准化实施图集一、落地式脚手架1.土方基础1.1 底座底面标高宜高于自然地坪≥50 ㎜。
1.2 基础必须平整、夯实、硬化，并有排水措施，不应有基础下沉、立杆悬空、积水等。
1.3 立杆应设置型钢通长布置，不得直接在砼面上搭设。
1.4 必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200 ㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
1.5 接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
1.6 前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。
有条件的项目：绿化、隔离进行处理2.地下室顶板及屋面基础2.1 首步架体要求挂设安全网。
2.2 立杆通长铺设型钢：16#槽钢、工字钢及 50mm 木板均可。
2.3 必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200 ㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
2.4 接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
2.5 前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。
二、悬挑式脚手架1.悬挑部位1.1 悬挑梁间距必须均匀，外伸长度与水平高度统一，预埋抱箍埋设规范对齐（长度比 1:1.25）钢梁截面高度不应小于 160mm，抱箍拉环或锚固螺栓直径不宜小于16mm。
1.2 悬挑梁上表面应加焊接头桩以固定立杆，每道悬挑梁均应加设单根直径不小于15的钢丝绳进行反拉。
反拉钢丝绳与悬挑梁的夹角不小于 60 度，与结构用不小于Φ16 的圆钢锚固。
落于结构上的锚固段应是悬挑段的 1.5 倍，且必须采用两道锚固，每段悬挑高度不大于 20m。
外脚手架工程标准化实施图集之欧阳文创编
外脚手架工程标准化实施图集一、落地式脚手架1.土方基础1.1 底座底面标高宜高于自然地坪≥50 ㎜。
1.2 基础必须平整、夯实、硬化，并有排水措施，不应有基础下沉、立杆悬空、积水等。
1.3 立杆应设置型钢通长布置，不得直接在砼面上搭设。
1.4 必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200 ㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
1.5 接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
1.6 前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。
有条件的项目：绿化、隔离进行处理2.地下室顶板及屋面基础2.1 首步架体要求挂设安全网。
2.2 立杆通长铺设型钢：16#槽钢、工字钢及 50mm 木板均可。
2.3 必须设置纵横向扫地杆：纵向扫地杆采用直角扣件固定在距底座上皮不大于200 ㎜处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
2.4 接地设置：接地线采用 40mm*4mm 镀锌扁钢用两道螺栓卡箍与立杆主体结构连成一体，防雷接点≥四处（建筑物四个大角设置防雷点），并满足防雷专项方案要求，保证防雷接地有效。
2.5 前期策划可根据图纸及现场实际进行 CAD 预排,并适当调整间距。
二、悬挑式脚手架1.悬挑部位1.1 悬挑梁间距必须均匀，外伸长度与水平高度统一，预埋抱箍埋设规范对齐（长度比 1:1.25）钢梁截面高度不应小于 160mm，抱箍拉环或锚固螺栓直径不宜小于 16mm。
1.2 悬挑梁上表面应加焊接头桩以固定立杆，每道悬挑梁均应加设单根直径不小于15的钢丝绳进行反拉。
反拉钢丝绳与悬挑梁的夹角不小于 60 度，与结构用不小于Φ16 的圆钢锚固。
落于结构上的锚固段应是悬挑段的 1.5 倍，且必须采用两道锚固，每段悬挑高度不大于 20m。
脚手架搭设及立面防护安全标准化管理图册，快收藏吧！
脚手架搭设及立面防护安全标准化管理图册，快收藏吧！基本要求：搭设各种脚手架施工前必须编制专项安全施工方案并按要求进行审核、审批、监理审查。
脚手架材料在进场前必须进行验收。
脚手架搭设必须由专人管理，专业架子工搭设。
脚手架搭设完毕后必须按规范和方案要求进行验收，验收合格后方可投入使用。
外脚手架外排钢管、剪刀撑必须刷蓝色油漆，防护栏杆钢管必须刷间距为400mm 的红白相间的警示油漆，踢脚板必须刷间距为200mm 的红白相间的警示油漆。
1 、落地式、满堂钢管脚手架落地式钢管脚手架地基应按方案要求平整夯实，并设置排水沟，24m 以下落地式外脚手架必须沿脚手架长度方向铺设木枋，24m 以上落地式外脚手架必须沿脚手架长度方向铺设 50mm 厚木脚手板。
落地式脚手架必须设置纵横向扫地杆，纵向扫地杆用直角扣件固定在距底座上皮不大于 20mm 的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。
满堂脚手架装修用的满堂脚手架，立杆纵、横向间距不得超过 2m。
靠墙的立杆应距墙面500～600mm，纵向水平杆每步间隔不得大于1.7m，檩杆间距不得大于 1m。
搭设高度在 6m 以内的，可花铺脚手板，两块板之间间距应小于 200mm，板头必须用 12 号铁丝绑牢。
搭设高度超过6m 时，必须满铺脚手板。
满堂红脚手架四角必须设抱角戗，戗杆与地面夹角应为45°～60°。
中间每四排立杆应搭设1 个剪刀撑，一直到顶。
每隔两步，横向相隔4 根立杆必须设一道拉杆。
2 、悬挑式钢管脚手架底座悬挑脚手架底座必须采用工字钢悬挑形式，工字钢型号和位置必须符合方案要求。
悬挑脚手架底部应设置纵横向扫地杆，在横向扫地杆上方沿脚手架长度方向铺设木枋，满铺木板进行封闭防护。
脚手架底座外立杆内侧应设置 20cm 高踢脚板。
3 、剪刀撑设置高度在24 米以下的脚手架，均必须在外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置。
