测量学地形图基本知识共42页
地形图基本知识(非常实用)
将地图上，将海拔相等的各点连接而成的线，叫等高线。
相邻两条等高线的高度差，叫等高距。
用等高线表示地面高低起伏的地图，叫等高线地形图。
在等高线地形图上，根据等高线不同的弯曲形态，可以判读出地表形态的一般状况。
等高线呈封闭状时，高度是外低内高，则表示为凸地形（如山峰、丘顶等）；等高线高度是外高内低，则表示的是凹地形（如盆地、洼地等）。
等高线是曲线状时，等高线向高处弯曲的部分表示为山谷；等高线向低处凸出处为山脊。
数条高程不同的等高线相交一处时，该处的地形部位为陡崖，并在图上绘有陡崖图例。
由一对表示山谷与一对表示山脊的等高线组成的地形部位为鞍部。
等高线密集处，表示陡坡；等高线稀疏处表示缓坡。
等高线图的判读1、数值大小：平原：海拔200米以下；丘陵：海拔500米以下，相对高度小于100米；山地：海拔500米以上，相对高度大于100米；高原：海拔高度大，相对高度小，等高线在边缘十分密集，而顶部明显稀疏。
2、疏密程度：密集：坡度陡；稀疏：坡度缓。
3、形状特征：①山顶：等高线闭合，且数值从中心向四周逐渐降低②盆地或洼地：等高线闭合，且数值从中心向四周逐渐升高（如果没有数值注记，可根据示坡线来判断：(示坡线——为垂直于等高线的短线)③山脊：等高线凸出部分指向海拔较低处。
等高线从高往低突,就是山脊.④山谷：等高线凸出部分指向海拔较高处。
等高线从低往高突,就是山谷.⑤鞍部：正对的两山脊或山谷等高线之间的空白部分。
⑥缓坡与陡坡及陡崖：等高线重合处为悬崖。
等高线越密集处，地形越陡峭；等高线越稀疏处，坡度越舒缓。
地形剖面图1、画法：从剖面线与每条等高线相交的各点，分别向下引垂线，按各点海拔转绘到相应的高度位置上，然后连成平滑的曲线。
2、注意点：①剖面线连续多次经过同一条等高线时，多取几点；②剖面线经过河流时，应画出河床。
三、实际运用：（1）选“点”设计：水库的坝址:应建在等高线密集的河流峡谷处，峡谷上游要有蓄水库区港口应考虑：避风的海湾；避开含沙量大的河流(以免引起航道淤塞)。
地形图的基础知识资料课件
数字地形图可用于灾害预警、 灾情评估和灾后重建工作，提
高灾害防治能力。
05
地形图的未来发展
数字地图的发展趋势
01
数字地图的普及
随着互联网和移动设备的广泛使用，数字地图已成为人们日常生活和工
作中不可或缺的工具。未来数字地图将继续深入渗透到各个领域，提供
更加个性化、智能化的服务。
02
地图数据的实时更新
地形图的基础知识资 料课件
目录
CONTENTS
• 地形图的基本概念 • 地形图的制作方法 • 地形图的阅读和分析 • 地形图的数字化技术 • 地形图的未来发展
01
地形图的基本概念
地形图的定义
总结词
地形图是按照一定的比例尺，将地球 表面的地形和地貌缩绘到平面图纸上 的地图。
详细描述
地形图是地理信息的重要载体，它通 过精确的比例尺和平面图纸，将地球 表面的地形和地貌特征进行缩绘，为 人们提供了直观的地貌信息。
成本低等特点。
遥感技术在地形图制作中的应用特点
03
信息量大、实时性强、精度较高，可大幅提高地形图制作的效
率和精度。
03
地形图的阅读和分 析
地形图的阅读
确定地图投影类型
根据地图用途选择合适的 地图投影，如等角投影、 等面积投影等。
识别地图符号
了解地图上各种符号的含 义，如等高线、颜色、数 字注记等。
地形特征提取和分析 人工智能可以对地形图进行深入分析，提取各种地形特征， 如山峰、河流、湖泊等。这将有助于更好地理解地形地貌， 为各种应用提供科学依据。
智能地图解读和可视化 人工智能可以通过机器学习和图像识别等技术，对地形图 进行智能解读和可视化呈现。这将使用户能够更直观地理 解地理信息，提高地图的使用价值。
《测量学》第六章地形图基本知识
一．图纸的选用 主要有：1.磅纸（机械制图用的图纸）
2.聚脂薄膜——透明、不变形、可洗。坐 标格网一般已绘制。
ppt课件
17
二．绘制坐标格网 方格网的大小： 40cm50cm或50cm50cm 方格的大小：10cm10cm
——相当于图上0.1mm的实地水平距离。
比 例 尺 1 500 1 1000 1 2000 1 5000 1 10000
比例尺精度
（cm）
5
10
20
50
100
ppt课件
6
三、 地形图符号
(topographic map symbols)
地形图图式分为：
地物符号(feature symbols)、
ppt课件
12
5、等高线的种类：
基本等高线——首曲线(intermediate contour) 加粗等高线——计曲线(index contour) 半距等高线——间曲线(half-interval
contour) 1/4等高线——助曲线(extra contour)
ppt课件
13
§7.2 地形图的分幅与编号
4.50
其与理论值之差图
500
上0.3mm。
500 600
ppt课件
700 800 900 1000 1:1000
21
§7.4 常规测图方法
一、平板仪的构造与使用
1、平板仪测图的原理
设地面上有A、B、C三点，需将这三点展绘到图 纸上，A为测站。在A点安置一块贴有测图纸的 平板，板面水平，将图纸上的a点对中实地的A 点。设通过AB和AC两方向的竖直面与平板的 交线为am和an，则这两交线的夹角即为∠BAC 的水平投影。若同时又用视距法或测距仪测出
测量学第7章地形图基本知识
(1)数字比例尺
用分子为1的分数形式表示的比例尺称为数字比例尺，数字比例尺注记在南 图廓外下方中央位置。
由式（7.1）可知，比例尺分母愈大，分数值愈小，比例尺就愈小；反之，
分母愈小，分数值愈大，比例尺就愈大。地形图按比例尺大小分为大、中、 小三种，1∶100万～1∶20万的地形图为小比例尺地形图；1∶10万～1∶2．
的代码组成。例如北京某地的经度为东经116°24′20″，北纬 39°56′30″，其所在1∶100万图的编号为J—50，如图7.2所示。
这里须说明的是，由于高斯投影六度带的带号是从零度经线起，自西向东分
带，而1∶100万分幅“纵行”是从180°经线自西向东分行，对于地处东半 球的我国而言，它们的关系为
号是在1∶10万地形图编号后加上相应的代号，例如J—50—72—B。
1∶2.5万的地形图是以经差7′30″，纬差5′，按一分为四的方法，将一幅 1∶5万的图分成四幅1∶2.5万的地形图，分别用1，2，3，4作为代号，其编
号是在1∶5万图幅号之后加上相应的代号，例如J—50—72—B—4。
1∶1万的地形图是以经差3′45″，纬差2′30″，按8行8列的方法，将一幅 1∶10万的地形图分成64幅1∶1万的地形图，分别用（1），（2），„，（
带号＝纵行编号－30
图7.2北半球东侧1∶100万地图的分幅与编号
(2)1∶50万、1∶25万、1∶10万地形图的分幅与编号 这3种比例尺地形图总的关系如图7.3所示。
1∶50万的地形图是以经差3°，纬差2°，按2行2列的方法，将每一幅
1∶100万的图分为四幅1∶50万的地形图，分别以A，B，C，D为图的代号， 其编号是在1∶100万图幅编号之后加上相应的代号，例如J—50—B。
地形图基本知识
一、地形图的主要用途
主要用途
1、地质勘探。 2、矿山开采。 3、城市用地分析。 4、城市规划。 5、工程建设。
可读性：全面客观 反映 地面情况：地貌、地物、 居民地、水系、交通、通讯、管线、 农林等多方面信息，作为设计依据。
可量性：提供地面基本数据：点、线、角、 高程、方向、面积、坡度等。
多用性：可编绘一系列专题图。
等高线并注记高程mm) 间曲线 — 为了较好地表示局部地区地形的细部，
以等高距的一半用长虚线加绘的等高 线mm) 辅助曲线 — 为了更好地表示局部地区地形的细部， 以任意高程用短虚线加绘的等高线mm)
４．典型地貌的名称及等高线
地貌是地形图要表 示的重要信息之一。 地貌尽管千姿百态、 错综复杂，但其基本 形态可以归纳为几种 典型地貌：如山头、 山脊、山谷、山坡、 鞍部、洼地、绝壁等
东村
803厂 钢厂
21.0 10.8
西保村
仙台镇南 第三小学
北宋村 小庙村
热电厂 10.0-21.0
说明本图幅与相邻图幅
的关系,以供索取相邻图幅
时使用图廓是图幅四周的范围线测 .
绘
机
三、 图廓和坐标格网线
关 全
称 10.0
内图廓----分幅时的坐21.0 标格网线
1988年5月 测图。
图廓
任意直角坐标系，坐标起点以 为原点起算。
2．图示比例尺
最常见的图示比例尺为直线比例尺
1000m 500m
0
1
1580m
优点：便于直接量取长度，并可减小因图纸伸缩变形而引 起的误差，速度快，直观；换算精度低。
（二）地形图按比例尺分类 大比例尺图 l:500 、 l:1000 、 l:2000 、 l:5000

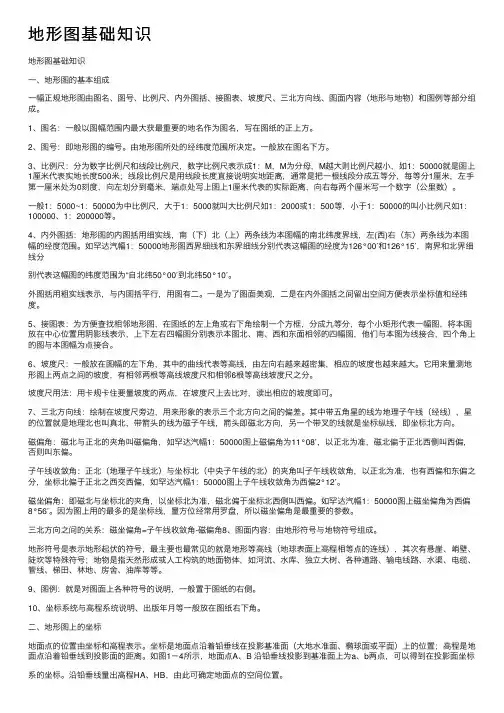

地形图基础知识
地形图基础知识地形图基础知识⼀、地形图的基本组成⼀幅正规地形图由图名、图号、⽐例尺、内外图括、接图表、坡度尺、三北⽅向线、图⾯内容（地形与地物）和图例等部分组成。
1、图名：⼀般以图幅范围内最⼤获最重要的地名作为图名，写在图纸的正上⽅。
2、图号：即地形图的编号。
由地形图所处的经纬度范围所决定。
⼀般放在图名下⽅。
3、⽐例尺：分为数字⽐例尺和线段⽐例尺，数字⽐例尺表⽰成1：M，M为分母，M越⼤则⽐例尺越⼩，如1：50000就是图上1厘⽶代表实地长度500⽶；线段⽐例尺是⽤线段长度直接说明实地距离，通常是把⼀根线段分成五等分，每等分1厘⽶，左⼿第⼀厘⽶处为0刻度，向左划分到毫⽶，端点处写上图上1厘⽶代表的实际距离，向右每两个厘⽶写⼀个数字（公⾥数）。
⼀般1：5000~1：50000为中⽐例尺，⼤于1：5000就叫⼤⽐例尺如1：2000或1：500等，⼩于1：50000的叫⼩⽐例尺如1：100000、1：200000等。
4、内外图括：地形图的内图括⽤细实线，南（下）北（上）两条线为本图幅的南北纬度界线，左(西)右（东）两条线为本图幅的经度范围。
如罕达汽幅1：50000地形图西界细线和东界细线分别代表这幅图的经度为126°00′和126°15′，南界和北界细线分别代表这幅图的纬度范围为“⾃北纬50°00′到北纬50°10′。
外图括⽤粗实线表⽰，与内图括平⾏，⽤图有⼆。
⼀是为了图⾯美观，⼆是在内外图括之间留出空间⽅便表⽰坐标值和经纬度。
5、接图表：为⽅便查找相邻地形图，在图纸的左上⾓或右下⾓绘制⼀个⽅框，分成九等分，每个⼩矩形代表⼀幅图，将本图放在中⼼位置⽤阴影线表⽰，上下左右四幅图分别表⽰本图北、南、西和东⾯相邻的四幅图，他们与本图为线接合，四个⾓上的图与本图幅为点接合。
6、坡度尺：⼀般放在图幅的左下⾓，其中的曲线代表等⾼线，由左向右越来越密集，相应的坡度也越来越⼤。
地形图基本知识
地形图基本知识整理2010年8月13日地形图基本知识一、基本概念1、地形：地形是地球表面自然起伏的形态和分布在地面上人工或自然形成的固定物体的总称（地貌和地物的统称）。
2、地貌：地貌是地球表面高底起伏的自然状态，依照地貌的分类，可分为山地、丘陵、高原、平原、盆地。
3、地物：地物是地球表面固定性的物体，依照地物的分布和土壤性质，可分为居民地、江河与湖泊、山林地、沙漠、沼泽地等。
4、地形图：地形图是按一定的比例尺，表示地物、地貌平面位置和高程的正射投影图，即比例尺大于1：1000000的普通地图称为地形图。
我国军用系列比例尺地形图有七种，即：1：10000、1：25000、1：50000、1：100000、1：250000、1：500000、1：1000000地形图。
二、地形图比例尺1、定义：地形图比例尺是图上线段长与实地相应线段水平距离之比。
设图上线段长为l，实地相应线段之水平距离为L，则地形图的比例尺为：比例尺=l/L=1/M，式中，M称为比例尺分母，表示缩小的倍率。
为了明显地看出缩小倍率，规定分子以1表示。
2、比例尺的形式：①数字比例尺：数字比例尺是以数字显示比例关系的比例尺形式，如：1：5万、1：50000等，数字比例尺的优点是比例关系明确，根据公式能方便地依比例尺进行图上长或实地长的计算。
L=l*M、l= L/M。
②直线比例尺：直线比例尺是将图上长，按比例尺关系直接注记成相应实地水平距离的比例尺形式。
直线比例尺由尺头和尺身组成。
从0分划向左的部份为尺头，尺头全长为1厘米，并将其等分为10个分划，每一分划的分划值为1毫米；从0分划向右的部份为尺身，尺身亦按1厘米一个刻划。
尺头的左端点按比例尺以米为单位将图上长注记为实地水平线段长，尺身以整公里为单位注记。
3、图上量读距离：两点间距离的量读主要有三种方法：一是用两脚规在直线比例尺上比量；二是用厘米尺和地形图比例尺量算；三是用里程表量读。
①用两脚规在直线比例尺上比量：在地形图上用两郐规量得土堆至独立房之间的张距后，在直线比例尺上进行比量。
地形图基础知识
2、数字地形图：ຫໍສະໝຸດ §9-2 地形图 应用的基本内
容
（1）地物点相对于邻近图根点的点位中误差不 得大于±10cm，施测困难的不得大于±15cm；
（2）相邻地物点间距中误差不得大于±10cm，施 测困难的不得大于±15cm；
（3）地面高程注记点相对于邻近图根点的高程中 误差在稳固坚实地面不得大于±5cm，其他地面不 得大于±10cm；不定形地形点的点位中误差不得 大于±20cm；高程中误差不得大于±10cm。
四、等高线
等高线
(一)用等高线表示地貌的原理 (二)等高距、等高线平距、地面坡度 (三)等高线分类 (四)用等高线表示的典型地貌 (五)等高线特性
(一)用等高线表示地貌的原理
等高线——地面上高 程相等的相邻点所连 接而成的闭合曲线。
(一)等高线表示地貌的 原理
(二)等高距、等高线平距、地面坡度 (二)、等高线h、d、i关 系
根据我国《城市测量规范》（1999年）的规定：
（1）地物点平面位置精度为地物点相对于邻近图根点的 点位中误差在图上不得超过0.5mm；邻近地物点间距中 误差在图上不得超过0.4mm。
（2）山地、高山地和设站施测困难的旧街坊内部，其精 度要求按上述规定适当放宽，分别为0.75mm和0.6mm。
§9-2 地形图 应用的基本内
雨水流淌方向
3.鞍部
3.鞍部
两个山头间的低凹处，一般也是两个山脊和 两个山谷的会聚处。
4.绝壁与悬崖
4.绝壁与悬崖
(a)陡崖:坡度在70º以上。
(b)绝壁:上下垂直的陡崖。也称断崖。
(c)悬崖:崖口倾斜到陡壁外面而悬空。
符号表示
(a)
(b) 符号表示
(c)
等高线 表示
测量学第七章地形图的基本知识
1 、定义：由地面上高程相同的点所构成的连线称为等 高线，等高线为封闭的曲线。
2 、等高距和等高线平距 （P129） 地形图上，相邻两条等高线之间的高差称为等高距；
等高距一般取、1m、2m、5m，等高距越小，描述地貌 越详细，等高距越大，描述地貌越概略 ；
地形图上，相邻两条等高线之间的水平距离称为等高 线平距；平距越大，说明坡度越平缓，平距越小，说明坡 度越陡峭。
下列说法中，正确的有（ C D E ） A 首曲线的高程能被5倍等高距所整除； B 间曲线的高程为相邻两条计曲线之高程的平均值； C 首曲线的高程应是等高距的整数倍； D 计曲线的高程能被5倍等高距所整除； E 计曲线的高程应是等高距的整数倍；
难度系数 B
下列地物在地形图上是用非比例符号表示（ AD ） A 导线点； B 围墙； C 公路； D 水龙头； E 房子;
离为1m。
难度系数 B
下列关于地形图图幅的叙述中，正确的说法是（ B ） A 1:500的地形图一般为40cm×50cm； B 一幅1:1000地形图的实际面积为0.25km2; C 一幅1:2000的地形图可分为4幅1:5000的地形图； D 一幅1:5000的地形图实际面积为1km2。
难度系数 B
接图表 内图廓 外图廓
123
9
11
17 18 19
图名、图号
1954年北京坐标系 1985国家高程基准 等高距1m 2006年4月测图
1：5000 测量队
§7-3 地形图的符号
地形图的符号：包括地物符号和地貌符号
一、地物符号：（ P127） （1）比例符号 （ 1 12） （2）半比例符号 （13 26） （3）非比例符号 （27 40） （4）地物注记：单位及江河名称、植被及果树种类等等
地形图基本知识
一、比例尺
（一）地形图的比例尺
定义：地形图上一段直线长度与地面上相应线段的 实际水平长度之比
比例尺=图距/实距
1 l M L
某区域面积与实地对应区域的投影面积之比的关系式，即
1 f 2 M F
f-地图上某区域的面积，F-实地对应区域的投影面积。
（二）比例尺种类
数字比例尺
数字比例尺是用分子为 1，分母为整数的分数表示。设 图上一线段长度为l，相应实地的水平距离为L，则该地形 图的比例尺为
常用矿图图例表
常用矿图图例表
第二部分 地形图的应用
一.点位的坐标量测
例：量测A点坐标
1.恢复A点所在格网 2.过A作格网平行线 3.用比例尺量DX、DY 设量得DX=38.6m DY=41.3m 则 XA= 700+38.6= 738.6m YA=1100+41.3=1143.3m
1000 900 800 v 700 600 500 1000 1100 1200 1300 1400 1500 1：1000 h
幅内最著名的地名、厂矿企业或村庄 的名称作为图名。图名一般标注在地 形图北图廓外上方中央。
二、地形图的图廓外注记
基本比例尺地形图编号方法：在1:100万图幅编号后，依次 追加比例尺代码、行号和列号。 形式如下：
1:100万 行号
1:100万 列号
比例尺 代码
横行号 纵列号 （3位数） （3位数）
1:50万－ B 1:25万－C 1:10万－D 1:5万－E 1:2.5万－F 1:1万－G 1:5千－H 例：I－49－48 I49D004012
(9-2-3)
500 1000 1100 1200 1300 1400 1500 1：1000
地形图基本知识
地形图基本知识地形测量的任务是测绘地形图。
地形图测绘是以测量控制点为依据，按以一定的步骤和方法将地物和地貌测定在图之上，并用规定的比例尺和符号绘制成图。
一、地形图和比例尺1．地形图、平面图、地图地形图：通过实地测量，将地面上各种地物、地貌的平面位置，按一定的比例尺，用《地形图图式》统一规定的符号和注记，缩绘在图纸上的平面图形，既表示地物的平面位置又表示地貌形态。
平面图：只表示平面位置，不反映地貌形态地图：将地球上的若干自然、社会、经济等若干现象，按一定的数学法则采用综合原则绘成的图。
我们测量当然主要是研究地形图，它地球表面实际情况的客观反映，各项建设和国防工程建设都需要首先在地形图上进行规划、设计。
2．比例尺（1）．比例尺：图上任一线段d 与地上相应线段水平距离D 之比，称为图的比例尺，显然有M D d 1（2）．比例尺种类：a ．数字比例尺：直接用数字表示的比例尺用分子为1的分数式来表示的比例尺，称为数字比例尺，即式中M 称为比例尺分母，表示缩小的倍数。
M愈小，比例尺愈大，图上表示的地物地貌愈详尽。
通常把1:500，1:1 000，1:2 000，1:5 000的比例尺称为大比例尺，1:10 000，1:25 000，1:50 000，1:100 000的称为中比例尺，小于1:100 000的称为小比例尺；b．图式比例尺：直线比例尺和复式比例尺；c．工具比例尺：分划板、三棱尺。
（3）．比例尺精度a．定义：人眼正常的分辨能力，在图上辨认的长度通常认为0.1 mm，它在地上表示的水平距离M1.0，称为比例mm⨯尺精度。
b．意义与作用：○1．比例尺精度与比例尺大小的关系：比例尺精度越高，比例尺就越大，利用比例尺精度，根据比例尺可以推算出测图时量距应准确到什么程度。
例如，1:1 000地形图的比例尺精度为0.1 m，测图时量距的精度只需0.1m，小于0.1 m的距离在图上表示不出来。
反之，根据图上表示实地的最短长度，可以推算测图比例尺。
工程测量 第7章 地形图的基本知识
§7－2 地形图的分幅和编号
• 一幅图所能包容的实地面积总是有限的。 • 当测区较大时，完整的测区地形图是由多幅图纸上下左 右拼接而成的。 • 为便于管理和使用，需对所有的地形图进行分幅、编号。 • 所谓分幅，就是划分图幅，即划定各幅图的范围。 • 分幅方法有梯形分幅、矩形（含正方形）分幅。 • 中、小比例尺的地形图一般按梯形分幅；大比例尺地形 图则多采用矩形分幅。
一、梯形分幅和编号方法 • 梯形分幅法是国际统一的小比例尺地图分幅方法，在全 球范围内进行分幅。 • 以地图东西边界的经度和南北边界的纬度进行分幅。即: 经线为地图的东西边界，纬线为地图的南北边界。 • 因子午线向南北两极收敛，故整个图幅呈梯形状。
1、1:100万比例尺地图的分幅和编号 • 纬度从0°起，纬差4°，分别向南北两极划分22横行， 用字母A，B，……，V编号。 • 经度从180°起，经差6°，自西向东划分60纵列，用数 字1，2，……，60编号。 • 图幅编号方法：“横行字母－纵列数字”。下图为东北 半球。
•
地物符号包括比例符号、非比例符号、线形符号和地 物注记等。 1. 比例符号：能按规定的比例尺缩绘其实际形状和大小 的地物符号。 • 用比例符号测绘的地物轮廓往往较大，如房屋、稻田、 湖泊等。 2. 非比例符号：不能按地物实际占有的空间依规定的比 例尺缩绘于地形图上的地物符号，如导线点、水准点、 消防栓、路灯、电杆等。 • 此类地物的实际轮廓较小，无法按其大小进行缩绘， 但其位置及作用又很重要，必须在图上标出，故只能 不考虑其大小，而采用规定的符号表示之。
• 比例尺精度的用途——
1）测绘地形图时，确定距离测量应达到的精度。
如：测绘1：1000比例尺地形图时，其比例尺精度为0.1m，则量
距的精度只需0.1m即可。
地形图基本知识.
第六章地形图基本知识一、学习目的与要求1.掌握地形图的基本知识。
2.理解地形图的分幅与编号。
3.了确测图的准备工作的。
4.掌握常规测图方法。
5.了解地形图的绘制。
6．掌握地形图的识读和应用。
二、课程内容与知识点第一节地形图的基本知识一、地形图按照一定的比例尺和规定的符号，将测区内的地物和地貌在图纸上绘制成图。
平面图：只表示地物不表示地貌。
二、测图比例尺图上某一线段的长度与地面上相应线段的水平距离D之比，通常以分子等于1的分数形式表示，即：1/M，M称为比例尺分母。
1、数字比例尺：1/M2、图示比例尺三、地形图分类1、大比例尺地形图1：500~1：50002、中比例尺地形图1：5000~1：10万3、小比例尺地形图：小于1：20万四、比例尺精度人眼在图上能分辨的最小距离为0.1mm，因此在地形图上0.1mm所代表的地面上的实地距离称为比例尺精度。
即：比例尺精度=0.1M（mm）根据比例尺精度可以知道地面上量距应准确到什么程度，比例尺越大，表示地形变化的状况越详细，精度越高。
所以测图比例尺应根据用图的需要来确定，工程常用的几种大比例尺地形图的比例尺精度，如表8-1所列。
表8-1第一节地形在图上的表示方法一、地物的表示方法五、地物符号1、比例符号：如房屋、池塘等，2、非比例符号：如水井、独立树、测量控制点等3、半依比例尺符号：线状地物4、注记符号：用文字、数字或特殊的标记对地物加以说明的符号称为注记符号，如城镇名、道路名、高程注记、平面控制点点号等。
六、地貌符号地貌是指地球表面的各种起伏形态，它包括山地、丘陵、高原、平原、盆地等。
1.等高线原理1)等高线的形成和定义用不同高程而间隔相等的一组水平面P1，P2，P3与地表面相截，在各平面上得到相应的截取线，将这些截取线沿着垂直方向正射投影到水平投影面P上，便得到表示该地表面的一些闭合曲线，即等高线。
如图8-5所示的就是地面高程为90m、95m、100m的等高线，所以等高线就是地面上高程相等Array的相邻点连接而成的闭合曲线。
测量学第七章地形图测绘基础
(二) 地貌符号 最常用的地貌符号是等高线。 (三) 注记符号 注记符号是地物符号和地貌符号的补充说明，可用文 字、数字或线段表示。
四、 地形图的图幅、图号和图廓 (一) 图幅 图幅指图的幅面大小，即一幅图所测绘地貌、地物的 范围。图幅形状有梯形和矩形两种，其确定图幅大小方法 各不相同。 (二) 图名 一般地形图的图名，是用本幅图内最大的城镇、村庄、 名胜古迹或突出的地物、地貌的名称来表示，图名写在图 幅上方中央。 (三) 图号 在保管、使用地形图时，为使图纸有序地存放和便于 检索，要将地形图进行编号。此编号称为地形图图号。图 号标注在图幅上方图名之下。 (四) 接图表 接图表是本幅图与相邻图幅之间位置关系的示意图， 供查找相邻图幅之用。接图表的位置是在图幅左上方，它
3
地形图比例尺精度 测量有误差，人眼绘图亦有误差。人眼分辨角值为 60″，在明视距离(25cm)内辨别两条平行线间距为0.1mm， 区别两个点的能力为0.15mm。因此，通常将0.1mm称为人 眼分辨率。地形图上0.1mm所表示的实地水平长度，称为 地形图的比例尺精度。 地形图的比例尺精度与量测关系有二：其一，根据 地形图比例尺确定实地量测精度，如在比例尺为 1∶500 的地形图上测绘地物，量距精度只需达到±5 cm 即可； 其二，可根据用图需要表示地物、地貌的详细程度，确 定所选用地形图的比例尺。如要求测量能反映出量距精 度为±10 cm的图，应选比例尺为1∶1000的地形图。
在大区域内或 整个 地 球范 围 内测 图时 ， 必须 将 地面 各点 投 影到 地 球椭 圆体 面 上 ， 然 后， 用特 殊 的投 影 方法 展绘 到 图纸 上 ，这 样制 成 的图 称 为地 图。 地 图上 各 处的 比例 尺 是不 同 的 ， 而平 面 图上 各 处的 比例尺是相同的。
测量学课本第9章 地形图的基本知识
第 9 章 地形图的基本知识本章导读【本章提要】本章介绍了大比例尺地形图的基本知识，内容包括：地形图的比例尺、地形 图的分幅和编号以及地形图上地物和地貌的表示方法。
【学习目标】要求掌握比例尺精度，等高线的有关概念及其特性。
9.1 地形图的基本知识9.1.1 地形图的概念地球表面千姿百态，错综复杂，有高山、峡谷、平原，有河流、房屋等，这些统称为地形。
地形分为地物和地貌两大类。
地物是指地球表面上的各种固定性物体，可分为自然地物和人工地物，如房屋、道路、江河、森林等。
地貌是指地球表面高低起伏的自然形态，如高山、平原、盆地、陡坎等。
按一定的比例尺将地球表面上的各种地物、地貌以及相关地理要素沿铅垂线方向投影到水平面上,并运用《地形图图式》统一规定的符号和注记表示地物的平面位置和地貌起伏状况的图，称为地形图。
地形图主要描述地球面上地物、地貌位置、形状、大小以及基本属性信息，表示了一定区域的自然、社会、经济与文化等重要信息，是国家政治、军事、经济建设的重要信息资源文件。
如果仅反映地物的平面位置，不反映地貌变化的图，称为平面图。
在进行渠道、道路等带状工程建设时，需要了解工程沿线的地面起伏状况，为此目的而测绘的表示地面上某一方向起伏的图，称为断面图。
9.1.2 地形图的比例尺无论是平面图、地形图或断面图都不能按照实地真实的大小进行绘制，必须依一定的比例加以缩小。
图上任一线段的长度与地面上相应线段水平距离之比，称为图的比例尺。
常见的比例尺表示形式有两种：数字比例尺和图示比例尺。
1. 数字比例尺以分子为 1 的分数形式表示的比例尺称为数字比例尺。
设图上一条线段长为 d ，相应的实地水平距离为 D ，则该地图的比例尺为：d= 1 DM（1-1）式中，M 称为比例尺分母。
比例尺的大小视分数值的大小而定。
M 越大，比例尺越小；M越小，比例尺越大。
数字比例尺也可写成 1：500、1：1 000、1：2 000 等形式。
地形图按比例尺的大小分为三类：1：500、1：1 000、1：2 000、1：5 000 为大比例尺地形图；1：10 000、1：25 000、1：50 000、1：100 000 为中比例尺地形图；1：250 000、1：500 000、1：1 000 000 为小比例尺地形图。
地形图的基本知识
23
24
1. 等高线表示地貌原理
l) 等高线：是地面上 高程相同的相邻各点连成 的闭合曲线。
原理：用一组等距 （h相等）的水平面去切 某高地，得到一组截交线。 然后再将各截交线垂直投 影到水平面上，并按测图 比例缩小，就得出表示该 地貌的等高线
比例尺的大小是以比例尺的比值来衡量的，分数 值越大（分母M越小），比例尺越大。
7
我国测绘和编制的各种不同比例尺的地形图：
小比例尺：1:100万、1:50万、1:20万 ； 中比例尺：1:10万、1:5万、1:2.5万、1:1万； 大比例尺：1:5 000、1:2 000、1:1 000、1:500。 各种土木工程建设通常使用大比例尺地形图。
16
§7—2 地形图图式
一、地形图图式的概念
地形图图式：在地形图中用于表示地球表面地 物、地貌的专门符号称为～。
比例尺不同，各种符号的图形和尺寸也不尽相同。
国家测绘局颁发的《地形图图式》是一种国家标 准，它是测绘、编制、出版地形图的重要依据， 是识图、用图的重要工具。
根据不同专业的特点和需要，各部门也制定有专 用的或补充的图式。 图7-3是对1:2 000、1:1 000和1:500地形图所规定 的《地形图图式》的一部分。
（2）计曲线： 由零米起算，每隔四条基本等高线绘一条 加粗的等高线，称为计曲线。计曲线的线宽为0.3mm， 其上注有高程值，是辨认等高线高程的依据。
（3）间曲线： 按二分之一基本等高距而绘制的等高线， 称间曲线，用长虚线表示。
（4）助曲线：按四分之一基本等高距而绘制的等高线，称 助曲线，用短虚线表示。
