《发电厂电气》04-04-限制短路电流的方法
发电厂和变电站中短路电流的限制措施

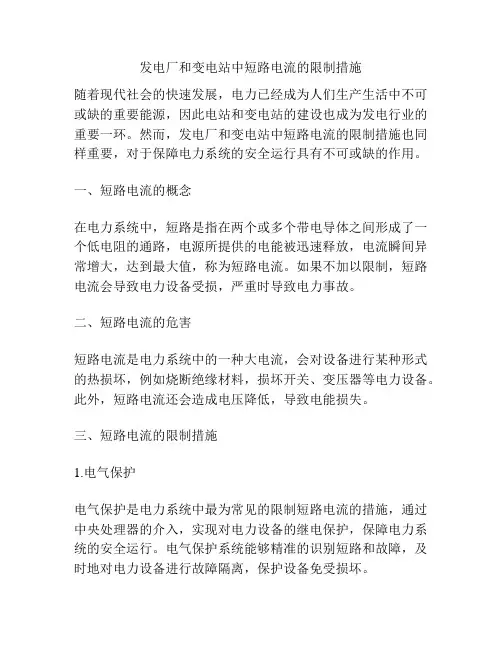

发电厂和变电站中短路电流的限制措施随着现代社会的快速发展，电力已经成为人们生产生活中不可或缺的重要能源，因此电站和变电站的建设也成为发电行业的重要一环。
然而，发电厂和变电站中短路电流的限制措施也同样重要，对于保障电力系统的安全运行具有不可或缺的作用。
一、短路电流的概念在电力系统中，短路是指在两个或多个带电导体之间形成了一个低电阻的通路，电源所提供的电能被迅速释放，电流瞬间异常增大，达到最大值，称为短路电流。
如果不加以限制，短路电流会导致电力设备受损，严重时导致电力事故。
二、短路电流的危害短路电流是电力系统中的一种大电流，会对设备进行某种形式的热损坏，例如烧断绝缘材料，损坏开关、变压器等电力设备。
此外，短路电流还会造成电压降低，导致电能损失。
三、短路电流的限制措施1.电气保护电气保护是电力系统中最为常见的限制短路电流的措施，通过中央处理器的介入，实现对电力设备的继电保护，保障电力系统的安全运行。
电气保护系统能够精准的识别短路和故障，及时地对电力设备进行故障隔离，保护设备免受损坏。
2.电源侧限流器电源侧限流器是一种主动控制电流的装置，可以将短路电流控制在一定范围内，通过主动的限流方式避免电路出现过电流的损伤。
采用电源侧限流器可以使电路保持在安全范围内，保护设备免受损坏。
3.主副变压器配合在电力系统中，主变压器和副变压器的配合也可以限制短路电流。
当发生短路时，主变压器会在短路部位所形成的磁场中产生反向磁势，抵消短路电压的作用，从而降低短路电流。
此时副变压器可以提供一定的阻抗，将短路电流进一步限制在安全范围内。
四、结论在电力系统中，短路电流是一种非常危险的现象，会对设备造成严重的损坏。
为了保障电力系统的安全运行，采取正确的短路电流限制措施是十分必要的。
以上措施均可以实现对短路电流的限制，保护电力设备免受损害，实现电力系统的安全运行。
然而，在实际的电力系统中，短路电流的限制并不是一件简单的事情。
电力系统中存在着复杂多变的负荷和电源情况，加上各种复杂的负载特性，使得短路电流的限制变得更加困难。
限制短路电流的方法
a) 可使电缆线路的断路器容量不升级；
维持母线电压于较高水平，提高供电可靠性。
x2’、 x2’’分别为两个分裂低压绕组的电抗，它们的数值相等而且比较大。
由于1端发生短路时互感作用很小，每臂的等值电抗为每臂的自感电抗xL，大于正常运行时的电抗，故限流作用强。
每臂自感抗xL=ωL，
第四节 限制短路电流的方法
限制短路电流的方 法
第四节 限制短路电流的方法
• 问题的提出：
在发电机或变电所的6～10kV母线上发生 短路时，短路电流的数值可能很大，致使电 气设备的选择发生困难，或使所选择的设备 容量升级，投资增加。
第四节 限制短路电流的方法
• 限制短路电流可使得：
① 发电机电压和变电所的6～10kV出线回路 中能采用容量不升级的电器(选择轻型断 路器)及截面较小的电力电缆，节约投资。
➢结构参数
分裂电抗器是一个中间有抽头的电感线图，中间抽头将电抗器分成了两 个分支（也称为两个臂）。两个分支线圈的缠绕方向与结构参数都相同， 其间存在互感。
分裂电抗器的每臂自感为L，两臂间的互感为M，互感系数f =M / L， 它与电抗器的结构有关，一般取f =0.5。 • 每臂自感抗xL=ωL， • 两臂间的互感抗xM=ωM=ωf L=f xL。
这些措施都可以增大系统阻抗，减小短路电流。
第四节 限制短路电流的方法
二．装设限流电抗器
母线电抗器
限流电抗器分
普通电抗器 分裂电抗器
线路电抗器
1. 装设母线分段电抗器
k3
• 装设地点：在发电机电压的 6~10kV母线分段处。
• 作用：限制来自另一母线的发 电机所提供的短路电流（限制 发电厂内部的短路电流），对 系统提供的短路电流也能起到 一定的限制作用。
限制短路电流的方法
限制短路电流的方法目前在电力系统中，有几种方法可用于限制短路电流：选择发电厂和电网的接线方式；采用分裂绕组变压器和分段电抗器；采用线路电抗器；采用微机保护及综合自动化装置等。
1 选择发电厂与电网的连接方式通过选择发电厂和电网的主要电气接线，可以达到限制短路电流的目的。
在发电厂内，可对部分机组采用长度为40 km及以上的专用线路，并将这种发电机—变压器—线路单元连接到最近中心变电站的总线，这样可避免发电厂母线上容量过份集中，从而达到降低发电厂母线处短路电流的目的。
为了限制大电流接地系统的单相接地短路电流，可采用部分变压器中性点不接地的运行方式，还可采用星形—相同容量的星形连接公共变压器取代了系统集线器的互连自耦变压器。
在降压变电所内，为了限制中压和低压配电装置中的短路电流，可采用变压器低压侧分列运行方式；在输电线路中，也可采用分列运行的方式。
在这两种情况下，由于阻抗大，可以达到限制短路电流的目的，不过为了提高供电可靠性，应该加装备用电源自动投入装置。
对环形供电网，可将电网解列运行。
电网解列可分为经常解列和事故自动解列两种。
电网络的频繁断开是为了将单元和线路分布在不同的总线系统或总线段上，并将母线联络断路器或母线分段断路器断开运行，这样可显著减小短路电流。
电网事故自动解列，是指在正常情况下发电厂的母线联络断路器或分段断路器闭合运行，当发生短路时由自动装置将母线(或分段) 断路器断开，从而达到限制短路电流的目的2 采用分裂绕组变压器和分段电抗器为了限制大容量发电厂中的短路电流，可以使用低压侧带有分裂绕组的变压器，在水电厂扩大单元机组上也可采用分裂绕组变压器。
为了限制6～10 kV配电装置中的短路电流，可以在母线上装设分段电抗器。
分段电抗器只能限制发电机回路、变压器回路、母线上发生短路时的短路电流，当在配电网络中发生短路时则主要由线路电抗器来限制短路电流。
3 采用线路电抗器线路电抗器主要用于发电厂向电缆网供电6～10 kV配电装置中，其作用是限制短路电流，使电缆网络在短路情况下免于过热，减少所需要的开断容量。
