各种同步带轮的计算公式
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

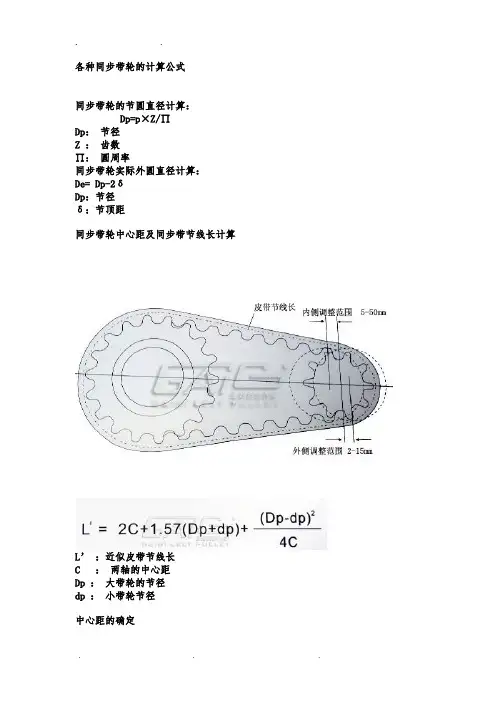

同步带轮的节圆直径计算:
Dp=p×Z/∏
Dp:节径P: 节距2.032
Z :齿数
∏:圆周率
同步带轮实际外圆直径计算:
De= Dp-2δ
Dp:节径
δ:节顶距
De=节距X齿数/圆周率-2节顶距
同步带轮中心距及同步带节线长计算
L’ :近似皮带节线长C :两轴的中心距Dp :大带轮的节径dp :小带轮节径
中心距的确定
B= L – 1.57 (Dp + dp) L:皮带节线长
