C70(0H)型通用敞车技术条件
[资料]c70、c70h型通用敞车
C70、C70H型通用敞车1 主要用途C70型通用敞车是供中国准轨铁路使用,主要用于装运煤炭、矿石、建材、机械设备、钢材及木材等货物的通用铁路车辆,除能满足人工装卸外,还能适应翻车机等机械化卸车作业,并能适应解冻库的要求。
2 主要特点2.1 采用屈服极限为450MPa的高强度钢和新型中梁,载重大、自重轻;优化了底架结构,提高了纵向承载能力,适应万吨重载列车的运输要求。
2.2 车体内长13m,满足较长货物的运输要求;对底架结构进行了优化,车辆中部集载能力达到39吨,较C64型敞车提高了70%,可运输的集载货物范围更广。
2.3 采用新型中立门结构,提高了车门的可靠性,可解决现有C64型敞车最大的惯性质量问题。
2.4 采用E级钢17型高强度车钩和大容量缓冲器,提高了车钩缓冲装置的使用可靠性。
2.5 采用转K6型或转K5型转向架,确保车辆运营速度达120km/h ,满足提速要求;改善了车辆运行品质,降低了轮轨间作用力,减轻了轮轨磨耗。
2.6 侧柱采用新型双曲面冷弯型钢,提高了强度和刚度,更适应翻车机作业。
2.7 满足现有敞车的互换性要求,主要零部件与现有敞车通用互换,方便维护和检修。
3 主要性能参数载重70t自重≤23.8t轴重23t+2%-1%容积77m3比容 1.1m3/t自重系数0.33每延米重≤6.69t/m商业运营速度120km/h通过最小曲线半径145m全车制动倍率11.2全车制动率(常用制动位)空车19.4%重车17.4%限界:符合GB146.1-1983《标准轨距铁路机车车辆限界》的规定4 主要尺寸车辆长度13976mm车辆定距9210mm车辆最大宽度3242mm车辆最大高度3143mm车体内长13000mm车体内宽上侧板处2892mm连铁处2792mm车体内高2050mm地板面距轨面高(空车) 1083mm车钩中心线高(空车) 880mm门孔尺寸(宽×高)侧开门孔1620mm×1900mm下侧门孔1250mm×951mm固定轴距转K6型1830mm转K5型1800mm车轮直径840mm5 主要结构该车主要由车体、转向架、车钩缓冲装置及制动装置等组成。
c70型通用敞车基本构造 -回复
c70型通用敞车基本构造-回复建造一辆[c70型通用敞车]所需的基本构造。
通用敞车是一种广泛用于运输货物和乘客的车辆,它具有开放式的车厢和坚固的结构,以应对各种道路条件和货物类型。
本文将分步骤介绍构造一个c70型通用敞车所需的主要组成部分。
第一步:确定车辆尺寸和总荷载能力在设计和构造通用敞车之前,首先需要确定车辆的尺寸和总荷载能力。
大多数通用敞车都是根据运输和市场需求来确定尺寸和荷载能力的。
这些参数将对车辆的整体结构和材料选择产生重要影响。
第二步:设计车辆框架车辆的框架是车辆结构的骨架,它提供了支撑和稳定性。
框架的设计通常采用钢材制造,以提供足够的强度和刚性。
设计师会计算并确定框架的中心线,以确保车辆的平衡和稳定。
第三步:制作车厢底板车辆的车厢底板是承载货物和乘客的主要部分。
底板通常由钢制或木制材料制成,取决于车辆应用和运输需求。
底板表面可能需要进行防滑和防腐处理,以确保运输的安全性和可靠性。
第四步:安装侧板和后门为了限制货物的移动和提高安全性,车辆侧部和后部都需要安装侧板和后门。
这些板材通常由钢制或铝制材料制成,以提供足够的强度和保护作用。
设计师需要考虑货物装卸的便利性和尺寸适配性来确定侧板和后门的设计。
第五步:安装车辆悬挂系统为了提供舒适的行驶体验和适应不同的道路条件,车辆悬挂系统是必不可少的部分。
悬挂系统通常由弹簧、减震器和稳定器杆组成。
设计师会根据车辆尺寸和负载能力来选择适当的悬挂组件,以提供平稳的行驶和车辆控制。
第六步:安装动力系统通用敞车的动力系统可以是内燃机、电动机或混合动力系统。
设计师会根据车辆尺寸和用途选择适当的动力系统,并确保其与车辆的机械部件兼容。
动力系统的安装通常包括引擎、传动系统、燃料箱和冷却系统等。
第七步:安装电气系统和仪表板电气系统是车辆正常运行所必需的,它包括电线、电池、发电机和仪表板。
设计师需要确保电气系统与车辆的其他部件相互配合,以保证信号传输和供电的稳定性。
c70型通用敞车基本构造
c70型通用敞车基本构造C70型通用敞车是一种常见的车辆类型,其基本构造包括车身结构、车轮悬挂系统、动力传动装置、车辆控制系统等部分。
本文将一步一步回答有关C70型通用敞车基本构造的问题。
1. 车身结构:C70型通用敞车采用了框架式车身结构。
框架是由钢材制成,以支撑和连接所有车身部件。
它的强度和稳定性使得C70能够在不同的路况下行驶,并确保车辆的安全性。
车身上覆盖着外部面板,提供了车辆外观和保护车内部零件的功能。
2. 车轮悬挂系统:C70型通用敞车使用独立悬挂系统,其中前轮采用麦弗逊式悬挂,后轮采用多连杆式悬挂。
麦弗逊式悬挂具有较好的减震效果和稳定性,能够提供舒适的行驶体验。
多连杆式悬挂则通过多个连接杆来支持和控制车轮的运动,提供了更好的操控性和稳定性。
3. 动力传动装置:C70型通用敞车的动力传动装置通常由发动机、变速器和驱动轴组成。
发动机负责产生动力,使车辆能够行驶。
变速器负责调整发动机输出的扭矩和转速,以适应不同的行驶条件。
驱动轴将发动机的动力传递到车轮上,推动车辆前进。
4. 车辆控制系统:C70型通用敞车配备了先进的车辆控制系统,包括刹车系统、转向系统和车辆稳定控制系统等。
刹车系统由刹车盘、刹车片和刹车油泵等组成,能够实现快速、可靠的刹车效果。
转向系统由转向齿轮、转向杆和转向轴等组成,使驾驶员能够控制车辆的转向。
车辆稳定控制系统使用传感器和执行器,监测并调整车辆的动态特性,提高行驶的稳定性和安全性。
以上是C70型通用敞车的基本构造。
随着技术的不断进步,车辆的构造也在不断发展和改进。
C70型通用敞车作为一种常见的车辆类型,具备了稳定性、舒适性和安全性等特点,广泛应用于日常出行和休闲旅游。
期待未来的技术进步能够为车辆的构造和性能带来更多的创新和提升。
70T级通用货车(C70)介绍
70T级通用货车(C70)介绍70T级通用货车(C70)介绍编者:因70吨货车已不可避免将成为我国货车车辆的发展方向,为帮助广大车辆干部职工掌握70吨货车的相关技术,特编发此篇稿子,文中引用资料感谢相关厂家。
一、我国铁路货车发展简述:自20世纪80年代改革开放以来,我国铁路货车呈现出了快速发展的良好势头。
现在,我国拥有各型货车约65万辆,其中,国铁货车55万辆,自备车10万辆。
货车轴重由建国初期的11t普遍发展到21t,新型货车目前正在向23 t、25 t轴重发展。
载重由30 t发展到50t、60 t,进而发展到70 t,大秦线运煤专用敞车载重已经达到80 t。
货车商业运营速度也从70年代的70km/h—80 km/h提高到现在的100km/h—120 km/h。
货车制动系统由K型、GK型、103型分配阀,空重车手动调整,高磷闸瓦发展到性能优良的120型控制阀、自动空重车调整和高摩合成闸瓦以及货车脱轨自动制动装置。
车钩也由强度较低的普通铸钢制造的2号、13号车钩发展到由C级钢、E级钢制造的高强度13A型小间隙车钩以及E级钢材料的联锁型高强度16号转动车钩、17号固定车钩。
缓冲器由小容量弹簧摩擦式的1号、2号、3号,橡胶摩擦式的MX-1型发展成大容量的弹簧摩擦式的MT-2、MT-3型。
转向架普遍采用21t轴重,商业运行速度为120km/h的转K2型转向架或转K4型转向架,研制成功了25t轴重的转K5型转向架和低动力型转K6型转向架。
加快淘汰带辐板孔的车轮,带卸荷槽的车轴,轴承钢保持架等隐患较大的转向架配件,采用取消卸荷槽的50钢车轴,25t轴重的E型车轮。
推广使用工程塑料保持架、无密封座、内油封的SKF紧凑型轴承。
以及耐腐蚀、高强度材质和防腐工艺等货车配套技术保持同步发展。
2004年开始对既有货车进行120 km/h提速改造,一年2万辆,2005年进一步加强提速改造步伐,一年改7万辆,2006年又安排了7万辆,2003年起新造货车全部按商业运行速度120 km/h生产,到2006年底,商业运行120 km/h的提速新造,改造货车将达到36万辆,占全路货车总量的55%,“十一五”计划末全路货车将达到70万辆,商业运行时速120 km/h以上货车要占总量的76%以上,其中80 t—100 t级专用货车,商业运行速度160 km/h的货车将达到5万辆。
C70型通用敞车

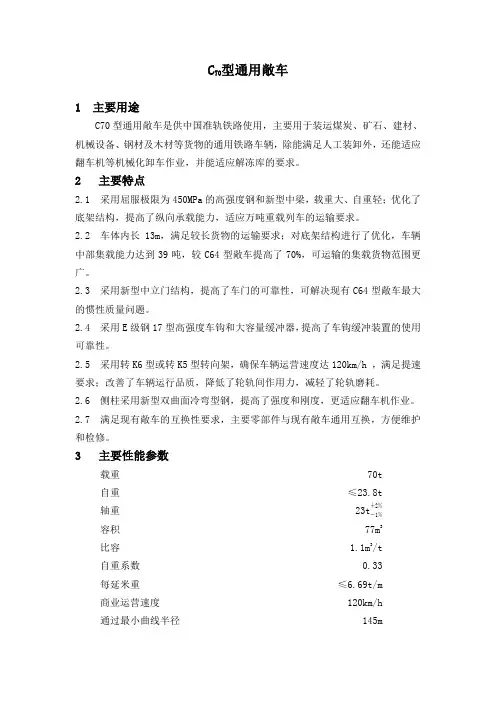

C70型通用敞车1 主要用途C70型通用敞车是供中国准轨铁路使用,主要用于装运煤炭、矿石、建材、机械设备、钢材及木材等货物的通用铁路车辆,除能满足人工装卸外,还能适应翻车机等机械化卸车作业,并能适应解冻库的要求。

2 主要特点2.1 采用屈服极限为450MPa的高强度钢和新型中梁,载重大、自重轻;优化了底架结构,提高了纵向承载能力,适应万吨重载列车的运输要求。
2.2 车体内长13m,满足较长货物的运输要求;对底架结构进行了优化,车辆中部集载能力达到39吨,较C64型敞车提高了70%,可运输的集载货物范围更广。
2.3 采用新型中立门结构,提高了车门的可靠性,可解决现有C64型敞车最大的惯性质量问题。
2.4 采用E级钢17型高强度车钩和大容量缓冲器,提高了车钩缓冲装置的使用可靠性。
2.5 采用转K6型或转K5型转向架,确保车辆运营速度达120km/h ,满足提速要求;改善了车辆运行品质,降低了轮轨间作用力,减轻了轮轨磨耗。
2.6 侧柱采用新型双曲面冷弯型钢,提高了强度和刚度,更适应翻车机作业。
2.7 满足现有敞车的互换性要求,主要零部件与现有敞车通用互换,方便维护和检修。
3 主要性能参数载重70t自重≤23.8t轴重23t+2%-1%容积77m3比容 1.1m3/t自重系数0.33每延米重≤6.69t/m商业运营速度120km/h通过最小曲线半径145m全车制动倍率11.2全车制动率(常用制动位)空车19.4%重车17.4% 限界:符合GB146.1-1983《标准轨距铁路机车车辆限界》的规定4 主要尺寸车辆长度13976mm车辆定距9210mm车辆最大宽度3242mm车辆最大高度3143mm车体内长13000mm车体内宽上侧板处2892mm连铁处2792mm 车体内高2050mm地板面距轨面高(空车) 1083mm车钩中心线高(空车) 880mm门孔尺寸(宽×高)侧开门孔1620mm×1900mm下侧门孔1250mm×951mm 固定轴距转K6型1830mm转K5型1800mm 车轮直径840mm5 主要结构该车主要由车体、转向架、车钩缓冲装置及制动装置等组成。
