往在采购计算机配件时,电源是最容易被忽视的组件之一,不过其各路电压输出规格、电压稳定性、发生异常时的保护性却有相当重要的地位,因为主机内所有配件的所需电力均需由电源供应器供应,同时随着各硬件于不同状态下的耗电量去调节输出负载,又要兼顾长时间操作及全载输出的稳定性,而电源发生故障时或是负载产生异常,保护系统须立即介入,以避免过电压/电流造成装置损坏;对于全球能源吃紧,新款电源供应器除了上述特性外,也开始讲求提高转换效率,例如80PLUS 就是代表电源供应器通过高效率认证的标章之一。

常见的计算机用电源的功能是将输入的交流市电(AC110V/220V),经过隔离型交换式降压电路转换出各硬件所需的各种低压直流电:3.3V、5V、12V、-12V及提供计算机关闭时待命用的5V Standby(5VSB)。

所以电源内部同时具备了耐高压、大功率的组件以及处理低电压及控制信号的小功率组件。

电源转换流程为交流输入→EMI滤波电路→整流电路→功率因数修正电路(主动或是被动PFC)→功率级一次侧(高压侧)开关电路转换成脉流→主要变压器→功率级二次侧(低压侧)整流电路→电压调整电路(例如磁性放大电路或是DC-DC转换电路)→滤波(平滑输出纹波,由电感及电容组成)电路→电源管理电路监控输出。

以下从交流输入端EMI滤波电路常见的组件开始介绍。

■交流电输入插座此为交流电从外部输入电源的第一道关卡,为了阻隔来自电力在线干扰,以及避免电源运作所产生的交换噪声经电力线往外散布干扰其它用电装置,都会于交流输入端安装一至二阶的EMI(电磁干扰)Filter(滤波器),其功能就是一个低通滤波器,将交流电中所含高频的噪声旁路或是导向接地线,只让60Hz左右的波型通过。

上面照片中,中央为一体式EMI滤波器电源插座,滤波电路整个包于铁壳中,能更有效避免噪声外泄;右方的则是以小片电路板制作EMI滤波电路,通常使用于无足够深度安装一体式EMI滤波器的电源供应器,少了铁皮外壳多少会有噪声泄漏情形;而左边的插座上只加上Cx与Cy电容(稍后会介绍),使用这类设计的电源,其EMI 滤波电路通常需要做在主电路板上,若是主电路板上的EMI电路区空空如也,就代表该区组件被省略掉了。

台式机电源怎么样启动

台式机电源怎么样启动

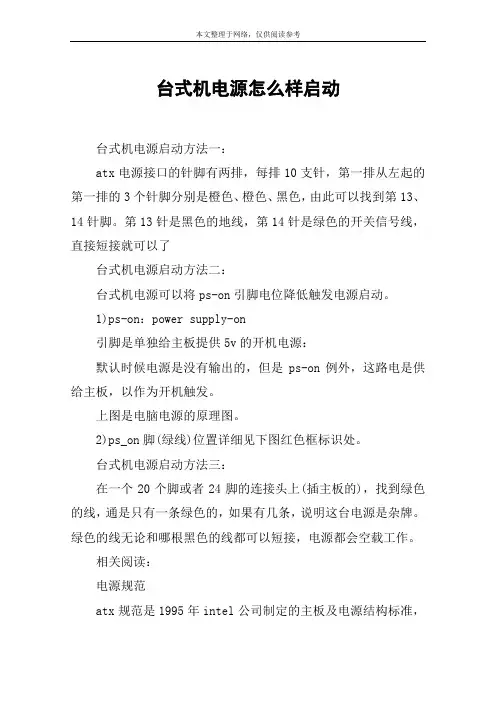

台式机电源怎么样启动台式机电源启动方法一:atx电源接口的针脚有两排,每排10支针,第一排从左起的第一排的3个针脚分别是橙色、橙色、黑色,由此可以找到第13、14针脚。

第13针是黑色的地线,第14针是绿色的开关信号线,直接短接就可以了台式机电源启动方法二:台式机电源可以将ps-on引脚电位降低触发电源启动。

1)ps-on:power supply-on引脚是单独给主板提供5v的开机电源:默认时候电源是没有输出的,但是ps-on例外,这路电是供给主板,以作为开机触发。

上图是电脑电源的原理图。

2)ps_on脚(绿线)位置详细见下图红色框标识处。

台式机电源启动方法三:在一个20个脚或者24脚的连接头上(插主板的),找到绿色的线,通是只有一条绿色的,如果有几条,说明这台电源是杂牌。

绿色的线无论和哪根黑色的线都可以短接,电源都会空载工作。

相关阅读:电源规范atx规范是1995年intel公司制定的主板及电源结构标准,atx是英文(at extend)的缩写。

atx电源规范经历了atx 1.1、atx 2.0、atx 2.01、atx 2.02、atx 2.03和atx 12v系列等阶段。

从p4开始,电源规范开始使用atx 12v 1.0版本,它与atx 2.03的主要差别是改用+12v电压为cpu供电,而不再使用之前的+5v电压。

这样加强了+12v输出电压,将获得比+5v电压大许多的高负载性,以此解决p4处理器的高功耗问题。

其中最显眼的变化是首次为cpu增加了单独的4pin电源接口,利用+12v的输出电压单独向p4处理器供电。

此外,atx 12v 1.0规范还对涌浪电流峰值、滤波电容的容量、保护电路等做出了相应规定,确保了电源的稳定性。

intel在2003年4月,发布了新的atx 12v 1.3规范。

新规范除再次加强电源的+12v输出能力外,为保证输出线路的安全,避免损耗,特意制定了单路+12v输出不得大于240va的限制。

开关电源原理

开关电源原理
一、开关电源的概念
一、开关电源的概念
单击此处添加正文,文字是您思想的提炼,为了演示发布的良好效果,请言简意赅地阐述您的观点。您的内容已经简明扼要,字字珠玑,但信息却千丝万缕、错综复杂,需要用更多的文字来表述;但请您尽可能提炼思想的精髓,否则容易造成观者的阅读压力,适得其反。正如我们都希望改变世界,希望给别人带去光明,但更多时候我们只需要播下一颗种子,自然有微风吹拂,雨露滋养。恰如其分地表达观点,往往事半功倍。当您的内容到达这个限度时,或许已经不纯粹作用于演示,极大可能运用于阅读领域;无论是传播观点、知识分享还是汇报工作,内容的详尽固然重要,但请一定注意信息框架的清晰,这样才能使内容层次分明,页面简洁易读。如果您的内容确实非常重要又难以精简,也请使用分段处理,对内容进行简单的梳理和提炼,这样会使逻辑框架相对清晰。
9
半桥型开关电源原理图
三、开关电源的常用电路类型
6、全桥电路 全桥电路是大功率电源常用的电路,有四个开关管组成两个桥臂。两 个桥臂分别导通激励高频功率变压器,进行能量变换,但是存在开关管 “直通”的危险。 全桥电路原理图如下图所示。由四个功率开关器件V1~V4组成,变压器 T连接在四桥臂中间,相对的两只功率开关器件V1、V4和V2、V3分别交替 导通或截止,使变压器T的次级有功率输出。当功率开关器件V1、V4导通 时,另一对V2、V3则截止,这时V2和V3两端承受的电压为输入电压Uin在 功率开关器件关断过程中产生的尖峰电压被二极管V5~V8箝位于输入电压 Uin。
%,工作频率是振荡频率的一半,所使用的控制芯片一般是UC3844和
在变压器中加去磁绕组,在关断时将付边的能量反射到交流输入上。
正激式开关电源的核心部分是正激式直流——直流变换器,基本电路
做得更高一点。虽然功率变压器不像反激式电路要开气隙,但是一般要

电源接插方案

电源接插方案

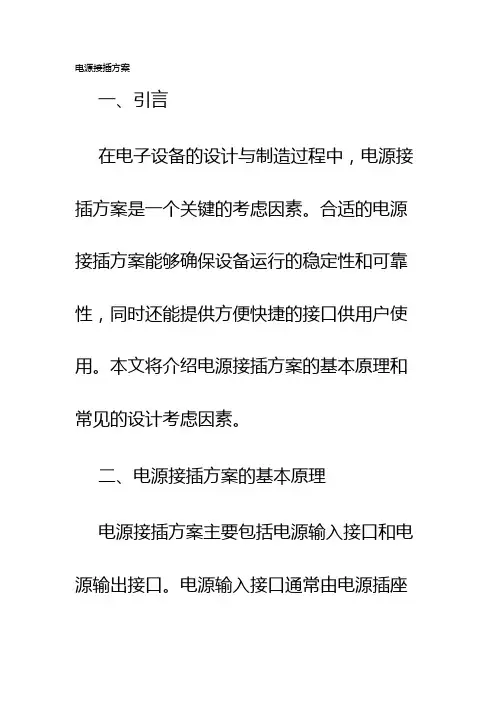

电源接插方案一、引言在电子设备的设计与制造过程中,电源接插方案是一个关键的考虑因素。

合适的电源接插方案能够确保设备运行的稳定性和可靠性,同时还能提供方便快捷的接口供用户使用。

本文将介绍电源接插方案的基本原理和常见的设计考虑因素。

二、电源接插方案的基本原理电源接插方案主要包括电源输入接口和电源输出接口。

电源输入接口通常由电源插座和电源开关组成,它们负责将外部电源连接到设备的电源系统。

电源输出接口通常由电源插头和电源线组成,它们负责将设备的电源供应输出给其他设备或组件。

通常情况下,电源接插方案需要考虑以下几个方面:1. 功率要求:根据设备的功率需求选择合适的电源插头和电源线。

高功率设备需要使用较厚的电源线来支持大电流的传输。

2. 安全性要求:选择符合相关安全标准的电源插座和插头,确保设备的电源连接安全可靠。

同时,还需要考虑使用防水和防触电保护措施,以提高设备的安全性。

3. 用户友好性:设计易于插拔和拆卸的电源接口,提供便利的使用体验。

此外,还可以考虑添加指示灯或开关等功能,方便用户控制设备的电源状态。

4. 空间和布局要求:根据设备的尺寸和布局要求选择适合的电源接插方案。

有些设备可能需要嵌入式电源接口,而其他设备可能需要面板式或底座式电源接口。

5. 国际化要求:根据设备的销售市场选择符合当地标准的电源接插方案,以确保设备能够在不同地区使用。

三、常见的电源接插方案1. 直插式电源接插方案:这种方案常见于电源适配器、台式计算机等设备中。

它使用固定在设备背板上的插座和插头,通过电源线与外部电源连接。

这种方案适合功率较大的设备,其优点是接插方便、稳定可靠。

2. 嵌入式电源接插方案:这种方案常见于嵌入式系统或小型电子设备中。

它将电源插座嵌入设备的外壳中,使得设备的外观更加简洁美观。

这种方案的优点是节省空间、提高外观一致性。

3. 多功能电源接插方案:这种方案常见于一体机、电视机等多功能设备中。

它将多个电源插座集成在一个面板上,同时提供电源线插槽和其他接口(如USB、HDMI等)。

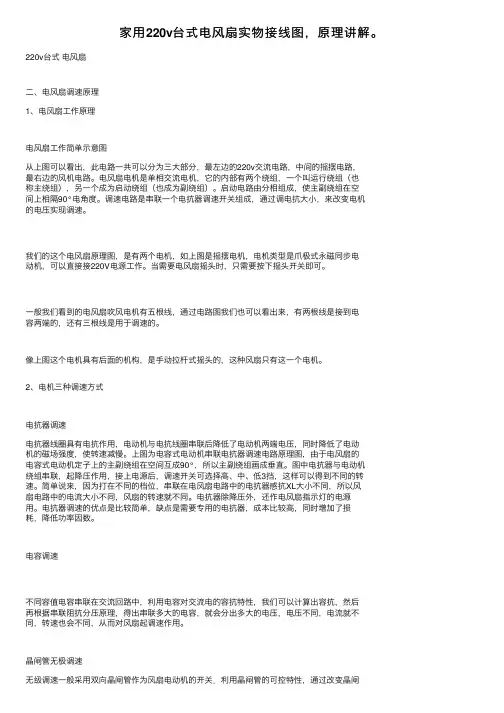

家用220v台式电风扇实物接线图,原理讲解。

家用220v台式电风扇实物接线图,原理讲解。

家⽤220v台式电风扇实物接线图,原理讲解。

220v台式电风扇⼆、电风扇调速原理1、电风扇⼯作原理电风扇⼯作简单⽰意图从上图可以看出,此电路⼀共可以分为三⼤部分,最左边的220v交流电路,中间的摇摆电路,最右边的风机电路。

电风扇电机是单相交流电机,它的内部有两个绕组,⼀个叫运⾏绕组(也称主绕组),另⼀个成为启动绕组(也成为副绕组)。

启动电路由分相组成,使主副绕组在空间上相隔90°电⾓度。

调速电路是串联⼀个电抗器调速开关组成,通过调电抗⼤⼩,来改变电机的电压实现调速。

我们的这个电风扇原理图,是有两个电机,如上图是摇摆电机,电机类型是⽖极式永磁同步电动机,可以直接接220V电源⼯作。

当需要电风扇摇头时,只需要按下摇头开关即可。

⼀般我们看到的电风扇吹风电机有五根线,通过电路图我们也可以看出来,有两根线是接到电容两端的,还有三根线是⽤于调速的。

像上图这个电机具有后⾯的机构,是⼿动拉杆式摇头的,这种风扇只有这⼀个电机。

2、电机三种调速⽅式电抗器调速电抗器线圈具有电抗作⽤,电动机与电抗线圈串联后降低了电动机两端电压,同时降低了电动机的磁场强度,使转速减慢。

上图为电容式电动机串联电抗器调速电路原理图,由于电风扇的电容式电动机定⼦上的主副绕组在空间互成90°,所以主副绕组画成垂直。

图中电抗器与电动机绕组串联,起降压作⽤,接上电源后,调速开关可选择⾼、中、低3挡,这样可以得到不同的转速。

简单说来,因为打在不同的档位,串联在电风扇电路中的电抗器感抗XL⼤⼩不同,所以风扇电路中的电流⼤⼩不同,风扇的转速就不同。

电抗器除降压外,还作电风扇指⽰灯的电源⽤。

电抗器调速的优点是⽐较简单,缺点是需要专⽤的电抗器,成本⽐较⾼,同时增加了损耗,降低功率因数。

电容调速不同容值电容串联在交流回路中,利⽤电容对交流电的容抗特性,我们可以计算出容抗,然后再根据串联阻抗分压原理,得出串联多⼤的电容,就会分出多⼤的电压,电压不同,电流就不同,转速也会不同,从⽽对风扇起调速作⽤。

blm3401工作原理

blm3401工作原理

blm3401工作原理(最新版4篇)篇1 目录1.BLM3401 的概述2.BLM3401 的工作原理3.BLM3401 的应用领域篇1正文BLM3401 概述BLM3401 是一种常用的电子元器件,主要用于电源管理领域。

它是一款高效、低成本的线性稳压器,可以提供稳定的输出电压,广泛应用于各种电子产品和设备中。

BLM3401 工作原理BLM3401 的工作原理基于线性稳压器的典型工作原理。

线性稳压器是一种模拟电路,通过调整晶体管的导通程度来实现稳定输出电压。

具体来说,BLM3401 的工作原理如下:1.输入电压:BLM3401 的输入电压范围较宽,通常在 3V 至 30V 之间。

输入电压通过电源输入端进入电路。

2.电流调整:输入电压经过滤波电路后,进入稳压器的调整电阻。

调整电阻的阻值决定了晶体管的导通程度,从而影响输出电压。

3.晶体管:调整电阻的电压加在晶体管的控制端,控制晶体管的导通程度。

晶体管的导通程度决定了输出电压的大小。

4.输出电压:晶体管的集电极连接到输出端,提供稳定的输出电压。

输出电压的大小取决于晶体管的导通程度和负载电流。

5.负载电流:负载电流通过输出端引脚流出,可以驱动外部负载。

负载电流的大小会影响晶体管的导通程度,从而影响输出电压。

BLM3401 的应用领域由于 BLM3401 具有高效、低成本、稳定性好等优点,因此在各种电子产品和设备中都有广泛应用,例如:1.电脑及周边设备:如笔记本电脑、台式机、路由器等。

2.通信设备:如手机、平板电脑、智能手表等。

3.消费电子产品:如电视、音响、摄像机等。

4.工业控制设备:如工控机、PLC 等。

5.医疗设备:如心电图仪、监护仪等。

篇2 目录1.BLM3401 的概述2.BLM3401 的工作原理3.BLM3401 的应用领域篇2正文BLM3401 是一种常用的电子元器件,也被称为双向线性稳压器。

它是一种电源管理芯片,主要用于为电子设备提供稳定的电源供应。

ATX工作原理

ATX工作原理

ATX工作原理引言概述:ATX(Advanced Technology eXtended)是一种电源规格标准,用于描述计算机电源的工作原理和设计要求。

它是一种广泛应用于台式计算机的电源规格,通过提供稳定的电力供应,保证计算机的正常运行。

本文将详细阐述ATX工作原理的五个大点,包括电源开关、电源转换、电源保护、电源管理和电源输出。

正文内容:1. 电源开关:1.1 电源开关的作用:电源开关用于控制电源的开关状态,使计算机能够在需要时启动或者关闭。

1.2 电源开关的原理:电源开关通常是一个机械开关,当用户按下电源按钮时,电源开关会触发电源启动电路,从而启动计算机。

2. 电源转换:2.1 电源转换的作用:电源转换是将交流电转换为直流电的过程,以供计算机内部各个组件使用。

2.2 电源转换的原理:电源转换通过使用变压器、整流器和稳压器等电子元件,将输入的交流电转换为稳定的直流电,以满足计算机内部各个组件的电力需求。

3. 电源保护:3.1 过流保护:过流保护是一种电源保护机制,用于监测和限制电流超过安全范围的情况,以防止电源和计算机硬件的损坏。

3.2 过压保护:过压保护是一种电源保护机制,用于监测和限制电压超过安全范围的情况,以防止电源和计算机硬件的损坏。

3.3 过温保护:过温保护是一种电源保护机制,用于监测和限制电源温度超过安全范围的情况,以防止电源和计算机硬件的损坏。

4. 电源管理:4.1 电源管理的作用:电源管理是通过控制电源的供电状态和功耗,以实现节能和延长电源寿命的目的。

4.2 电源管理的原理:电源管理通过使用电源管理芯片和软件控制,实现对电源的开关、睡眠模式、待机模式等的管理,以满足计算机在不同工作状态下的电力需求。

5. 电源输出:5.1 电源输出的作用:电源输出是指电源向计算机内部各个组件提供所需的电力供应。

5.2 电源输出的原理:电源输出通过使用电源线缆和接口,将直流电能传输到计算机内部各个组件,以满足它们的工作需求。

康舒API6PC05 ATX电源电路原理与维修(一)

康舒API6PC05 ATX电源电路原理与维修(一)

康舒API6PC05 ATX电源电路原理与维修(一)
佚名
【期刊名称】《家电维修》
【年(卷),期】2015(0)10
【摘要】康舒API6PC05ATX电源广泛应用于联想扬天T6900等系列台式电脑上,其主电源芯片为UC3843B,副电源芯片为TNY268PN,主电源唤醒、过/欠压、过流等保护芯片为PS224U,电源具有空载保护功能,最大输出功率为25()w,实绘电路见图1所示(见下页)。

图1中括号内/外电压值分别为电源脱机通电,有载/空载(挂接一硬盘)状态下,短接绿、黑线。

用500型万用表直流挡测得的。

无参数标示的元件均为贴片电容和贴片二极管,贴片电阻阻值未经换算。

【总页数】2页(P31-32)
【正文语种】中文
【中图分类】TP303.3
【相关文献】
1.TL494核心的ATX电源原理及维修
2.电脑ATX电源控制电路原理详解及检测
3.为你的PC做体检康舒ATX-550CA电源
4.为你的PC做体检康舒ATX-550CA电源
5.ATX电源辅助电路原理与检修
因版权原因,仅展示原文概要,查看原文内容请购买。

电脑电源原理图

电脑电源原理图

电脑电源原理图
电脑电源是电脑系统中至关重要的一个组成部分,它为整个系统提供稳定的电
力支持。

了解电脑电源的原理图,对于维修电脑、排除故障以及自行搭建电脑系统都具有重要的意义。

接下来,我们将深入探讨电脑电源的原理图及其相关知识。

电脑电源主要由电源开关、电源插座、电源输入滤波器、整流桥、滤波电容、
稳压电路、变压器、输出电路等部分组成。

其中,整流桥主要起到将交流电转换为直流电的作用,滤波电容则用于滤除电源中的杂波,稳压电路则能够确保输出电压的稳定性。

这些部件相互配合,共同构成了电脑电源的基本工作原理。

在电脑电源的原理图中,我们可以清晰地看到各个部件之间的连接方式以及电
流的流向。

通过学习电脑电源的原理图,我们可以更好地理解电源系统的工作原理,为后续的维修和改装提供更为详细的参考。

在实际操作中,我们需要根据电脑电源的原理图来进行故障排除和维修。

比如,当电脑无法开机时,我们可以通过对照原理图,检查各个部件的连接情况,找出故障点并进行修复。

此外,对于一些DIY爱好者来说,他们也可以根据电脑电源的
原理图,自行搭建符合自己需求的电源系统,从而实现个性化定制。

总的来说,了解电脑电源的原理图对于电脑维修和改装都具有重要的意义。


过深入学习电脑电源的原理图,我们可以更好地掌握电源系统的工作原理,为日后的实际操作提供更为有效的指导。

希望本文能够对您有所帮助,谢谢阅读!。

台式机开机原理是怎么样的

台式机开机原理是怎么样的

台式机开机原理是怎么样的台式机开机原理介绍一:计算机开机的时候按下电源键就开始从主板bios引导系统 .有一个静态 5v 电压送到南桥,为南桥里面的 atx 开机电路提供工作条件,南桥里面的 atx 开机电路将开始工作,会送一个电压给晶体,晶体起振工作,产生振荡,发出波形。

同时 atx 开机电路会送出一个开机电压到主板的开机针帽的一个脚,针帽的另一个脚接地。

当打开开机开关时,开机针帽的两个脚接通,而使南桥送出开机电压对地短路,拉低南桥送出的开机电压,而使南桥里的开机电路导通,拉低静态 5v 电压,使其变为 0 电位。

使电源开始工作,从而达到开机目的。

台式机开机原理介绍二:简单来讲:一个计算机电源[1] 主要由如下7部分组成。

滤波器(emi电路部分)。

electromagnetic interference电磁干扰一个电源通常包含不止一个电磁滤波器,第一个位于市电接入电源的位置,我们可以在一个电源的220v市电接口背后发现它。

其电路主要作用是滤除外界的突发脉冲和高频干扰,另一方面也会减少开关电源本身对外界的电磁干扰。

它的结构虽然简单,大都由x电容、y电容和变压器型电感组成,但却是电源中的重要设备,如果在这上面偷工减料的话,电源的屏蔽性能将大打折扣。

如果我们拿优质名牌电源和普通杂牌电源比较的话,你会发现大部分杂牌电源都缺少emi电路,电源直接从市电引入pcb。

而这一点也就成为区分电源质量优秀与否的核心之一了。

此外,很多品牌优质电源为保证输入到整流电路中的电流的纯净,还都设计了第二道滤波电路。

此滤波电路同样也是由x电容、y电容和变压器型电感组成,位置位于pcb上,靠近第一道emi电路附近。

保护器--压敏电阻:压敏电阻是每个电源必不可少的元件,散布在pcb上,其作用是对电源提供保护。

它的原理基本和我们家里的保险丝类似,使用自我熔断方式切断电流。

滤波电路稍微学过一点电子电路的人都知道:交流转(脉冲)直流必须经过一个整流滤波电路。

台式机500w电源够不够用

台式机500w电源够不够用

台式机500w电源够不够用台式机500w电源是否足够说法一:500w足够。

780满载300来瓦,i7满载不超过100w,你又有多少能使u和显卡都处于满载的情况,如果实在不放心就上个600w的电源。

台式机500w电源是否足够说法二:勉强770功耗230-250w,建议550w以上游戏悍将口碑极差,不看好振华金山冰蝶550w战斗版,非模组,转换90+ 80金牌静音风扇或者金山冰蝶600w战斗版如许模组电源,就现则效能版,不过价钱会贵一些台式机500w电源是否足够说法三:关键看你的显卡的具体参数和品牌了,一般来说是够了。

cpu 满载80w 显卡 200w 其他的设备如果是固态的话就不耗电的,就是主板和风扇损耗应该是够了。

相关阅读:电源工作原理发电机能把机械能转换成电能,干电池能把化学能转换成电能。

发电机、电池本身并不带电,它的两极分别有正负电荷,由正负电荷产生电压(电流是电荷在电压的作用下定向移动而形成的),电荷导体里本来就有,要产生电流只需要加上电压即可,当电池两极接上导体时为了产生电流而把正负电荷释放出去,当电荷散尽时,也就荷尽流(压)消了。

干电池等叫做电源。

通过变压器和整流器,把交流电变成直流电的装置叫做整流电源。

能提供信号的电子设备叫做信号源。

晶体三极管能把前面送来的信号加以放大,又把放大了的信号传送到后面的电路中去。

晶体三极管对后面的电路来说,也可以看做是信号源。

整流电源、信号源有时也叫做电源。

电源是向电子设备提供功率的装置,也称电源供应器,它提供计算机中所有部件所需要的电能。

电源功率的大小,电流和电压是否稳定,将直接影响计算机的工作性能和使用寿命。

计算机电源是一种安装在主机箱内的封闭式独立部件,它的作用是将交流电通过一个开关电源变压器换为5v,-5v,+12v,-12v,+3.3v等稳定的直流电,以供应主机箱内系统版,软盘,硬盘驱动及各种适配器扩展卡等系统部件使用。

通俗来讲就是,一个电源坏了,另一个备份电源代替其供电。

利用废旧台式机电源改电瓶充电器

利用废旧台式机电源改电瓶充电器

利用废旧台式机电源改电瓶充电器[来自网络收录-服务大众]已有 1061 次阅读2010-05-07 09:25本人今年六十有五,退休在家。

有一辆奇瑞QQ汽车,偶尔用用,也很方便。

但是,正是因为使用率低下带来了一个电瓶容易亏电的问题。

需要过两个月左右,就得充充电,以免电瓶过早的报废。

我家正好有个闲置的台式机电脑的ATX电源,那是以前电脑升级时嫌它功率小换下来的(我的电脑超频需要功率大一点的电源)。

于是自己动手将它改成了相当不错的家用电瓶充电器。

我过去也喜欢自己动手搞点小制作,有点基础。

不过想完成这个改造也未必就会非常容易,于是我在网上搜索与我电源型号完全相同的ATX电源电路图,结果没有成功。

只能找到两张其它型号的电路图供参考。

当然我也下载了一些介绍ATX 电源工作原理的文章。

这样可以少走许多弯路。

通过分析,初步确定了电源改造的方向:将+12V(6A)的那组电源的电压提升到14.5V可以满足电瓶充电的要求。

为了减少不必要的麻烦,我将其它几组无关的电源:+5V,+3V,-12V,-5V.统统拆掉,+12V那组的滤波电容2200μ/16V,我嫌它耐压富余量不够,换成了2200μ/25V的(其实不换也没有关系,主要是我手头有个现成的),它个头大。

由于拆掉了一大堆没有用的电解电容和大把的输出引线。

板子上的空间倒是足够的。

经过分析,这是一个PWM(脉冲调宽)的开关稳压电源,首先遇到的问题是,怎样启动主电源,我们知道,台式机用的ATX电源不插上主板,主电源不会工作(电源风扇都不转),主板电源的外线中有个编号为PS(可能是Power Start的缩写)线,只有PS保持接地,主电源才能启动。

这个信号实际是先到一个芯片LM339(四比较器),综合其它条件后输出到PWM(脉冲调宽)的主控芯片TL494(也可能是KA7500B等兼容芯片)的第4足,第4足为低电平时,主电源启动。

(有些电源的启动逻辑直接用分离元件构成,不通过LM339)为了绕开其它的不必要的启动条件,我干脆把TL494的4足与LM449间断开,直接接地。

atx电源和磁放大器稳压电路原理

atx电源和磁放大器稳压电路原理

atx电源和磁放大器稳压电路原理ATX电源和磁放大器稳压电路原理概述ATX电源是一种常见的计算机电源,用于为计算机及其相关设备提供电能。

而磁放大器稳压电路是一种用于稳定电源输出电压的电子电路。

本文将介绍ATX电源和磁放大器稳压电路的原理以及它们在电子设备中的应用。

ATX电源原理ATX电源是一种开关电源,主要由电源变压器、整流电路、滤波电路、稳压电路和保护电路等组成。

其工作原理如下:1. 电源变压器:将交流电转换为所需的直流电。

它通过变压器的变压比实现电压的转换。

通常,电源变压器将220V或110V的交流电转换为12V、5V和3.3V等直流电压。

2. 整流电路:将交流电转换为脉冲直流电(Pulse Width Modulation)。

整流电路主要由大功率二极管桥和电容器组成,它们可以将交流电转换为脉冲直流电。

3. 滤波电路:用于滤除脉冲直流电中的纹波,使输出电压更加稳定。

滤波电路主要由电感和电容器组成。

电感用于滤除高频纹波,而电容器则用于滤除低频纹波。

4. 稳压电路:用于保持输出电压的稳定性。

稳压电路主要由反馈电路和控制电路组成。

反馈电路通过比较输出电压与参考电压的差异来调整开关管的导通时间,从而控制输出电压的稳定性。

5. 保护电路:用于保护电源和电子设备免受过压、过流和短路等故障的损害。

保护电路主要包括过压保护、过流保护和短路保护等。

磁放大器稳压电路是一种用于稳定电源输出电压的电子电路。

其原理是通过控制磁性元件的磁导率来调节电源输出电压。

具体而言,磁放大器稳压电路主要由磁放大器、反馈电路和控制电路组成。

1. 磁放大器:磁放大器是一种具有非线性磁导率特性的磁性元件。

它可以通过改变其磁导率来调节电源输出电压。

当输入电压发生变化时,磁放大器会自动调整其磁导率,从而使输出电压保持稳定。

2. 反馈电路:反馈电路通过比较输出电压与参考电压的差异来调节磁放大器的磁导率。

当输出电压偏离参考电压时,反馈电路会相应地改变磁放大器的磁导率,从而使输出电压回归到稳定状态。

台式机主板供电电路

台式机主板供电电路

主板供电电路当主板开机后,PS-ON变为低电平,从而电源电源开始输出 +3.3V、+5V、+12V 等各路电压为主板供电,主板上常见的供电电路有:内存供电电路,北桥芯片供电电路,南桥芯片供电电路,显卡供电电路,CPU 供电电路,时钟芯片供电电路,共六大电路。

主板供电电路有两种设计方式:一种是调压方式,一种是开关电源控制方式,这两种方式都是为负载提供稳定的直流电和负载所需的足够电流。

主板上的供电都是低压大电流,因此需要专用的供电电路来控制。

主板供电时序:内存供电(VDD-DDR)->北桥芯片供电(VCC-GMCH)->北桥总线电压(VTT-GMCH)->CPU供电(VCORE/VCCP)->显卡供电(VDDQ)->南桥供电->时钟(CLK)内存供电:3.3V、2.5V、1.8V、1.5V北桥供电:3.3V、2.5V、1.8V、1.5V北桥总线:1.2VCPU 供电:1.75V、1.5V(特殊:0.9V)显卡供电:3.3V、1.5V(特殊:0.8V)南桥:5VSB、3.3VSB、1.5VSB、1.2VSB时钟:3.3V、2.5V老主板的供电时序:CPU->内存->北桥->显卡->南桥->时钟内存供电电路一、SDR 内存 3.3V 供电电路(由稳压器和场管组成的调压式供电电路),开机后,南桥会输出一个高电平。

SDR内存供电电路图(3.3V)检修流程:1、测内存槽最后一脚(供电脚)有无 3.3V电压,若有则电压正常,如果内存仍检测不过,则考虑电流供给不足,一般是铝电解电容或场管老化或虚焊造成,可直接更换电容或加焊场管。

2、如果电压不正常,则测 1117 的 3 脚有无 5V 输入电压,有则更换 1117,如果还不行,则测 1117 的两个分压电阻。

3、如果 1117 的 3 脚无输入,则测 MOS 管(集成)的 S 极有无 5VSB 输入,有则测 G 极有无低电平控制信号,有则更换集成 MOS 管,无则测之前的电阻,更换电阻后仍无输入,则加焊或更换南桥。

电源的工作原理

电源的工作原理

电源的工作原理电源是电子设备不可或缺的组成部分,它提供电流和电压以供设备正常运行。

电源的工作原理涉及电压转换、电流调节和电能传输等方面。

本文将从这些方面阐述电源的工作原理,以帮助读者更好地理解并应用电源。

首先,电源的工作原理包括电压转换。

电源能够将来自电源输入端的交流电转换为设备所需的直流电。

这一过程主要依靠电源内部的变压器和整流电路来实现。

变压器负责将输入的交流电压转换为合适的电压水平,而整流电路则将交流电转换为直流电。

通过这样的转换过程,电源能够提供稳定的直流电源给设备使用。

其次,电源的工作原理还涉及电流调节。

电源能够根据设备的需要调节输出电流的大小。

这是通过电源内部的控制电路来实现的,控制电路可以根据设备的负载情况动态调整输出电流。

当设备需要更多的电流时,电源会提供更大的输出电流以满足需求;而当设备需要较少的电流时,电源则会相应地减少输出电流。

通过电流调节,电源能够确保设备能够正常运行,并且在负载变化时保持电流的稳定性。

最后,电源的工作原理还涉及电能传输。

电源通过电源线路将电能传输到设备中。

电源线路通常由导线和连接器组成,导线负责将电能从电源输出端传输到设备的输入端,而连接器则用于连接导线和设备的接口。

电源线路需要具备足够的导电能力和抗干扰能力,以确保电能传输的稳定性和可靠性。

在设计电源线路时,还需要考虑电源线的长度、截面积等因素,以减小电阻和电压降。

总结起来,电源的工作原理涵盖了电压转换、电流调节和电能传输等方面。

通过电压转换和整流电路,电源能够将输入的交流电转换为设备所需的直流电;通过电流调节,电源能够根据设备的需要调整输出电流的大小;通过电源线路,电源能够将电能传输到设备中。

了解电源的工作原理有助于我们更好地理解电源的功能和使用方法,并且在实际应用中能够正确选择和使用电源。

综上所述,电源的工作原理是一个复杂的过程,包括电压转换、电流调节和电能传输等方面。

电源的正常工作对于电子设备的正常运行至关重要。

台式机主板电池没电

台式机主板电池没电

台式机主板电池没电
其实电脑主板上的电池主要作用就是为主板内部供电,主要是为了保存内部时钟以及CMOS设置。

在主板南桥区域有一个RTC振荡电路,它需要主板在没有任何外界电源的情况下能继续工作,为下一次开机、以及内部时钟事先做好准备,而电池正好是为这小部分电
路供电,以满足其正常工作。

这也是为什么当我们断掉电脑所有外部电源后,下次电脑开机后,电脑上的时间不会
乱的原因,另外主板BiOS设置也是基于此原理。

了解主板电池原理后,对于主板电池没电了会怎么样?就比较好理解了,没有了主板
电池,会出现以下几种现象:
1、电脑每次开机,时间都会恢复到初始时间,也就是说,时间不能正常同步,时间
不准的问题,每次重启电脑,其电脑时间都恢复到了出厂设置的时间;l
2、电脑Bios设置不生效;
当主板电池没电了会出现这样的情况,进入主板BIOS设置后,重启电脑,其之前设
置的BIOS项目都失效,又会恢复到原始设置;比如电脑设置了开机密码,但如果主板电池
没电,就会出现设置了开机密码失效,下次依然可以直接进入电脑;
3、还有一种情况是,电脑BIOS没电后,电脑不能正常启动开机,显示的是黑屏界面。

当然也有部分电脑没有主板电池也可以开机,不过经常无主板电池进行开机使用,容易损
坏主板南桥芯片,导致主板损坏。

通常电脑主板电池的寿命为四年,一般情况下我们都三年更换一次电池,电脑使用四
五年后,就容易导致电池老化,容易导致时间不准,主板bios设置失效等,解决办法是
更换电池,当然也可以,让电脑一直插上外部电源,不过一般还是换电池方便。

感谢您的阅读,祝您生活愉快。

台式机电源原理

台式机电源原理

方正科技集团股份有限公司
3.主变换电路
以半桥变换电路为例,主变换电路由开关三极管和开关变压器组成:开关电源顾 名思义其核心就是开关二字。开关三极管和开关变压器是开关电源的核心部 件,通过自激式或他激式使开关管工作在饱和、截止(即开、关)状态,从 而在开关变压器的副绕组上感应出高频电压,再经过整流、滤波和稳压后输 出各种直流电压。开关三极管和开关变压器是ATX电源的核心部件,其质量直 接影响电源的好坏和使用寿命,尤其是开关三极管,工作在高反压状态下, 没有足够的保护电路,很容易击穿烧毁。开关管的品质直接决定了电源的稳 定性,它也是电源中主要的发热元件,拆开电源后看到的主散热片上的两个 晶体管就是开关管。
备注:ATX12V在ATX2.03版本的基础上加强了+12VDC端的电流输出能力,对 +12V的电流输出、涌浪电流峰值、滤波电容的容量、保护等做出了新的规定。加 强了+5VSB的电流输出能力,改善主板对即插即用和电源唤醒功能的支持。采用新 增加的4芯电源连接器为P4处理器供电,供电电压为+12V,见下图。
方正科技集团股份有限公司
1、ATX电源简介 :
我们现在使用的电源以ATX电源为主,早期的AT电源在286到早期的586期间应 用,现已退出市场;而Micro ATX是在ATX电源的基础上改进的标准电源,最显著 的变化就是体积减小、功率降低,该电源大都在一些品牌机和OEM产品中使用,零 售市场上很少看到。
Intel在1997年推出了流行的ATX2.01电源标准,ATX电源从推出到现在经历了 多个发展的版本,现在以ATX2.03和ATX12V这两个标准居多,ATX2.03版的ATX电源 输出电压有+3.3V、+5V、-5V、+12V、-12V、+5VSB和PS-ON、PG信号线(多数厂家 已将-5V去掉)。+5VSB辅助输出正电压,只要接通220V交流电就会有+5V电压输出 。而PS—ON信号是主板向电源提供的电平信号,低电平时电源启动,高电平时电 源关闭。利用+5VSB和PS—ON信号,就可能实现软件开关机、键盘开机、网络唤醒 等功能。换句话讲,使用ATX电源的主板只要向PS—ON发送一个低电平信号就可以 开机了,而主板向PS—ON发送一个高电平信号就又可以实现关机。输出接口如下

台式机500w电源够不够用

台式机500w电源够不够用

台式机500w电源够不够用想给台式机换个500w电源,是否足够用呢?下面由店铺给你做出详细的台式机500w电源是否足够说法介绍!希望对你有帮助!台式机500w电源是否足够说法一:500w足够。

780满载300来瓦,i7满载不超过100w,你又有多少能使u和显卡都处于满载的情况,如果实在不放心就上个600w的电源。

台式机500w电源是否足够说法二:勉强770功耗230-250W,建议550W以上游戏悍将口碑极差,不看好振华金山冰蝶550W战斗版,非模组,转换90+ 80金牌静音风扇或者金山冰蝶600W战斗版如许模组电源,就现则效能版,不过价钱会贵一些台式机500w电源是否足够说法三:关键看你的显卡的具体参数和品牌了,一般来说是够了。

CPU满载80W 显卡200W 其他的设备如果是固态的话就不耗电的,就是主板和风扇损耗应该是够了。

相关阅读:电源工作原理发电机能把机械能转换成电能,干电池能把化学能转换成电能。

发电机、电池本身并不带电,它的两极分别有正负电荷,由正负电荷产生电压(电流是电荷在电压的作用下定向移动而形成的),电荷导体里本来就有,要产生电流只需要加上电压即可,当电池两极接上导体时为了产生电流而把正负电荷释放出去,当电荷散尽时,也就荷尽流(压)消了。

干电池等叫做电源。

通过变压器和整流器,把交流电变成直流电的装置叫做整流电源。

能提供信号的电子设备叫做信号源。

晶体三极管能把前面送来的信号加以放大,又把放大了的信号传送到后面的电路中去。

晶体三极管对后面的电路来说,也可以看做是信号源。

整流电源、信号源有时也叫做电源。

电源是向电子设备提供功率的装置,也称电源供应器,它提供计算机中所有部件所需要的电能。

电源功率的大小,电流和电压是否稳定,将直接影响计算机的工作性能和使用寿命。

计算机电源是一种安装在主机箱内的封闭式独立部件,它的作用是将交流电通过一个开关电源变压器换为5V,-5V,+12V,-12V,+3.3V等稳定的直流电,以供应主机箱内系统版,软盘,硬盘驱动及各种适配器扩展卡等系统部件使用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

方正科技集团股份有限公司
3.主变换电路 以半桥变换电路为例,主变换电路由开关三极管和开关变压器组成:开关电源顾 名思义其核心就是开关二字。开关三极管和开关变压器是开关电源的核心部 件,通过自激式或他激式使开关管工作在饱和、截止(即开、关)状态,从 而在开关变压器的副绕组上感应出高频电压,再经过整流、滤波和稳压后输 出各种直流电压。开关三极管和开关变压器是ATX电源的核心部件,其质量直 接影响电源的好坏和使用寿命,尤其是开关三极管,工作在高反压状态下, 没有足够的保护电路,很容易击穿烧毁。开关管的品质直接决定了电源的稳 定性,它也是电源中主要的发热元件,拆开电源后看到的主散热片上的两个 晶体管就是开关管。 除主变压器外,一般电源内还应有两个小变压器,其中一个将开关电路控制信 号进行放大以驱动开关管进行工作,同时还可以将开关管工作的高压区和集 成电路工作的低压区进行物理隔离。另外一个完全是一套独立的小型开关电 源,这就是我们所说的待机电路,其输出的电压为电源的主电路供电,同时 通过+5V StandBy端输出到主板来实现唤醒功能。主变换电路是开关电源的主 要部分,它把高压直流电压变换成高频交流电压,并且起着将输出部分与输 入电网隔离的作用。
方正科技集团股份有限公司
1、ATX电源简介 :
我们现在使用的电源以ATX电源为主,早期的AT电源在286到早期的586期间应 用,现已退出市场;而Micro ATX是在ATX电源的基础上改进的标准电源,最显著 的变化就是体积减小、功率降低,该电源大都在一些品牌机和OEM产品中使用,零 售市场上很少看到。 Intel在1997年推出了流行的ATX2.01电源标准,ATX电源从推出到现在经历了 多个发展的版本,现在以ATX2.03和ATX12V这两个标准居多,ATX2.03版的ATX电源 输出电压有+3.3V、+5V、-5V、+12V、-12V、+5VSB和PS-ON、PG信号线(多数厂家 已将-5V去掉)。+5VSB辅助输出正电压,只要接通220V交流电就会有+5V电压输出 。而PS—ON信号是主板向电源提供的电平信号,低电平时电源启动,高电平时电 源关闭。利用+5VSB和PS—ON信号,就可能实现软件开关机、键盘开机、网络唤醒 等功能。换句话讲,使用ATX电源的主板只要向PS—ON发送一个低电平信号就可以 开机了,而主板向PS—ON发送一个高电平信号就又可以实现关机。输出接口如下 备注:ATX12V在ATX2.03版本的基础上加强了+12VDC端的电流输出能力,对 +12V的电流输出、涌浪电流峰值、滤波电容的容量、保护等做出了新的规定。加 强了+5VSB的电流输出能力,改善主板对即插即用和电源唤醒功能的支持。采用新 增加的4芯电源连接器为P4处理器供电,供电电压为+12V,见下图。
方正科技集团股份有限公司
2.输入整流滤波电路 经过EMI滤波后的市电,再经过全桥整流和电容滤波后就变成了高压的直流电。将 输入端的交流电转变为脉冲直流电,目前全桥有两种形式,一种把四个二极管封 装在一起,一种是用4个分立的二极管组成桥式整流电路,作用相同,效果也一样 。 一般说来,在全桥附近应该有两个或更多的高大桶状元件,即高压电解电容,其 作用是将脉动的直流电滤除交流成分而输出比较平稳的直流电。高压电解电容的 使用与开关电路的设计有密切关系,其容量往往是以往电源评测时的焦点,但实 际上它的容量和电源的功率毫无关系,不过增大它的容量会减小电源的纹波干扰 ,提高电源的电流输出质量。 在整流桥到变压器间会有一PFC电路:PFC电路称为功率因素校正或补偿电路,功 率因素越高,电能利用率就越大。 目前PFC电路有两种方式,一种是无源式PFC,又称被动式PFC,一种是有源式PFC ,又称主动式PFC。无源式PFC是通过一个工频电感来补偿交流输入的基波电流与 电压的相位差,迫使电流与电压相位一致,无源PFC效率较低,一般只有65%-70% ,且所用的工频电感又大又笨重,但由于成本低,仍有许多 ATX电源采用这种方 式。有源PFC是由电子元器件组成的,体积小,重量轻,通过专用的IC去调整电流 波形的相位,效率大大提高,达95%以上,但由于成本较高,通常只能在高级应用 场合才能看到。
方正科技集团股份有限公司
各块所要实现的功能
1.输入电网滤波电路或称EMI电路,它是电源中的抗干扰电路,具有两层意思:一 是指微机电源对通过电网进入的干扰信号的抑制能力:二是指开关电源的振荡高 次谐波进入电网对其它设备及显示器的干扰和对微机本身的干扰。通常要求微机 对通过电网进入的干扰信号抑制能力要强,通过电网对其它微机等设备的干扰要 小,在优质电源中一般都有两极EMI滤波电路。 一级EMI电路:交流电源插座上焊接的是一级EMI电源滤波器电路,这是一块独立 的电路板,是交流电输入后所经过的第一组电路,这个由扼流圈和电容组成的低 通网络能滤除电源线上的高频杂波和同相干扰信号,同时也将电源内部的干扰信 号屏蔽起来,构成了电源抗电磁干扰的第一道防线。 二级EMI电路:市电进入电源板后先通过电源保险丝,然后再次经过由电感和电容 组成的第二道EMI电路以充分滤除高频杂波,然后再经过限流电阻进入高压整流滤 波电路。保险丝能在电源功率太大或元件出现短路时熔断以保护电源内部的元件 ,而限流电阻含有金属氧化物成分,能限制瞬间的大电流,减少电源对内部元件 的电流冲击。
ATX电源工作原理 ATX开关电源的工作类似如下的流程:市电经EMI滤波后变 成较纯净的50HZ交流电,经全桥整流和滤波后输出约300V 的直流电压,该300V直流电压作为电压源供给由开关管和 高频变压器组成的开关功率变换电路,开关管由PWM(脉 冲宽度调制)控制电路发出的驱动脉冲信号触发,通过开 关管的导通与截止,将直流电压变换成较高频率的矩形波 电压,经高频变压器将此电压降低到各档需要的电压值, 然后经高频二极管整流以及 L 、 C 平滑滤波后送至负载 。
Hale Waihona Puke 方正科技集团股份有限公司1、ATX电源简介 :
方正科技集团股份有限公司
2、 ATX电源的组成:
ATX电源的主要组成部分EMI滤波电路,桥式整流器和高压滤波,PFC电路,开 关管与开关变压器,低压整流滤波电路,稳压和保护电路,还有+5V SB输出, PS—ON信号,PG信号。
方正科技集团股份有限公司
方正科技集团股份有限公司
5.反馈和控制电路 通常是从电源输出端的输出电压取样出部分电压与标准电压作比较,比较出的差 值经过放大后去驱动开关三极管,调节开关管的占空比,从而达到电压的稳定。 保护电路的作用是通过检测各端输出电压或电流的变化,当输出端发生短路、过 压、过流、过载、欠压等到现象时,保护电路动作,切断开关管的激励信号,使 开关管停振,输出电压和电流为零,起到保护作用。 6.辅助电源 本身也是一个完整的开关电源,输出+5V SB电源,为主板待机电路供电。同时也 为保护电路、控制电路等电路供电。 7.PS-ON控制电路: ATX电源最主要的特点就是,它不采用传统的市电开关来控制电源是否工作,而是 采用“+5VSB、PS-ON”的组合来实现电源的开启和关闭,只要控制“PS-ON” 信号电平的变化,就能控制电源的开启和关闭。当“PS-ON”小于1V伏时开启电 源,大于4.5伏时关闭电源。主机箱面上的触发按钮开关(非锁定开关)控制主板的 “电源监控部件”的输出状态,同时也可用程序来控制“电源监控件”的输出, 如在平台下,发出关机指令,使“PS-ON”变为+5V,ATX电源就自动关闭。
方正科技集团股份有限公司
4.二次整流、滤波、稳压、输出电路, 经过高频开头变压器降压后的脉动电压同样要使用二极管和电容进行整流和滤波 ,只是此时整流时的工作频率很高,必须使用具有快速恢复功能的肖特基整流二 极管,普通的整流二极管难当此任,而整流部分使用的电容也不能有太大的交流 阻抗,否则就无法滤除其中的高频交流成分,因此选择的电容不但容量要大,还 要有较低的交流电阻才行,此外还能见到1、2个体积硕大的带磁心的电感线圈, 与滤波电容一起滤除高频的交流成分,保证输出纯净的直流电。输出整流滤波电 路将变换器输出的高频交流电压进行整流滤波,得到需要的直流电压,同时防止 高频噪声对负载的干扰。 由于低压整流端需要输出很大的电流,所以整流二极管同样会产生大量的热量, 这些二极管与前面的开关管都需要单独的散热片进行散热,电源中另一个散热片 上所固定的就是这些元件。从这些元件输出的就是各种不同电压的输出电流了。
