CSS-100BE数字式安全稳定控制装置通用调试程序使用说明CSS-100BE数字式安全稳定控制装置通用调试程序使用说明编制：雷瑞丰校核：牛胜南标准化审查：李连昌审定：李哲出版号：V1.00文件代号：0SF.457.042出版日期：2012年2月目录第 1 篇概述 (2)1.1程序功能概述 (2)1.2硬件配置情况 (2)第 2 篇使用说明 (3)2.1程序下载说明 (3)2.2装置参数固化 (3)2.3测试项目 (6)2.3.1模拟量测试 (6)2.3.2开入测试 (6)2.3.3开出测试 (7)2.3.4187C通道测试 (8)第 3 篇常见问题汇总 (8)第 1 篇概述1.1程序功能概述本调试程序是CSS-100BE装置的专用调试程序，主要功能是对CSS-100BE 装置的硬件进行测试。
由于稳控工程的特殊性，绝大多数的稳控工程的功能都是定制的，每个稳控工程的CSS-100BE机箱个数，交流插件个数，开入插件个数，开出插件个数都不尽相同，因此就需要有一套程序能够对任意个数的机箱、交流插件、开入插件、开出插件都适用，但是又不必要有具体的功能，只需要对硬件进行测试即可。
故此本调试程序应运而生。
1.2硬件配置情况调试程序对交流插件、CPU插件、开入插件、开出插件都做了最大化配置，最多可以实现个机箱（即6个CPU），18块交流插件（每个机箱最多3块）、6块开入插件、7块开出插件（含一块信号插件）。
为了清楚起见，下面列表说明。
由于每个机箱里只放一块CPU插件，即机箱与CPU插件是一对一的，因此下面的内容中的机箱和CPU的个数相同，只列出CPU个数。
针对不同的工程的不同插件个数，可以通过装置参数来整定，使用方法详见下面章节说明。
CPU插件交流插件开入插件开出插件最少 1 0 1 1最多 6 18 6 7第 2 篇使用说明2.1程序下载说明本套调试程序有2个固化程序，主机专用一个固化程序。
所有的从机使用一个固化程序。
FMCS自控系统技术规范(小型控制系统)
FMCS自控系统要求规范（小型控制系统）20**年*月一、总则1、要求1）本技术规范书提出的是最低限度的技术要求。
凡本技术规范书中未规定，但在相关设备的国家标准、行业标准或IEC标准中有规定的规范条文，供方应按不低于相应标准的条文进行设备设计、制造、试验和安装。
对国家有关安全、环保等强制性标准，应满足其要求，提供一套满足招标文件和所列标准的高质量产品及相应服务。
2）若供方执行的标准与本技术规范书技术条件所使用的标准及规定的条款不一致时，按较高标准执行。
3）如果供方没有以书面形式对技术规范书中的条文提出异议, 则意味着供方提供的装置完全符合本技术规范书的技术要求。
如有异议, 不管是多么微小, 都需在投标书中以“差异表”为标题的专门章节中加以详细描述。
4）本投标书未尽事宜, 由供需双方协商确定。
2、工作范围1）供方提供自动控制系统必须适用、可靠。
应满足整个系统设施安全、经济运行和防止对环境的二次污染的要求。
2）供方提供自动控制系统，应采用成熟的控制技术和高可靠性的设备和元件。
设计中采用的新产品、新技术，应在同类工程中有成功运行的经验。
3）供方提供仪表和控制设备应考虑最大限度的可用性、可靠性、可控性和可维修性。
在规定条件下，所有部件应安全运行并达到：仪控设备投入率100%，保护及联锁投入率100%，自动调节系统投入使用率100%，分析仪表投入率100%。
4）供应商必须协助业主选定的其它自控方面的供货商实现全厂自控系统运行达到设计要求。
5）供方应确保控制系统、仪表等配套设施的供货、施工完整性，保证生产在仪表控制方面顺利进行。
二、系统要求1、控制系统需在中控室内设置一台控制系统服务器，一台自控系统工程师站，一台自控系统监控站，一台OPC站，在控制室内安装打印机等辅助设备，协调实现关键报警打印等功能。
服务器、工程师站和监控站上安装组态软件，工作站图形软件。
2、整个系统搭建厂区局域网平台上，控制器与操作站之间都将采用工业以太网连接。
CSS-100BEFV2 数字式安全稳定控制装置
CSS-100BE/FV2 数字式安全稳定控制装置（频率电压紧急控制装置）装置功能（1）实时测量装置安装处两段母线电压、频率以及它们的变化率。
（2）当电力系统由于有功缺额引起频率下降时，装置自动根据频率降低值切除部分电力用户负荷，使系统的电源与负荷重新平衡。
本装置设有3 个基本轮，2 个独立的特殊轮，最大配置可以切除32 回负荷线路，可满足一个厂站的切负荷要求；（3）当电力系统由于无功缺额引起电压下降时，装置自动根据电压降低值切除部分电力用户负荷，确保系统内无功的平衡，使电网的电压恢复正常。
本装置根据电压切负荷的轮次和根据频率切负荷的轮次相同；（4）在地区电网由于有功功率过剩引起频率上升时，装置根据频率升高值自动切除电厂的部分机组，使系统的电源与负荷重新平衡。
本装置设有3 轮过频解列；（5）针对电力系统可能出现的工频过电压或谐振过电压，装置自动根据电压升高值解列或切机，使系统的电源与负荷重新平衡。
本装置设有3 轮过压解列；（6）当电力系统有功功率缺额较大时，系统频率可能会较快下降，本装置具有根据df/dt 加速切负荷的功能，可加速切第一、二轮，尽早制止频率的快速下降，防止频率崩溃事故；（7）当电力系统无功功率缺额较大时，系统电压可能会较快下降，本装置具有根据du/dt 加速切负荷的功能，可加速切第一、二轮，尽早制止电压的快速下降，防止电压崩溃事故；（8）装置设有根据df/dt、du/dt 闭锁功能，以防止由于短路故障、负荷反馈频率或电压异常情况可能引起的误动作。
装置具有低电压闭锁、TV 断线闭锁功能。
特别，具有独特的短路故障判断自适应功能，低电压减载的整定时间不需要与保护动作时间相配合，保证系统低电压时快速动作，短路故障时可靠不动作；（9）装置设有母线分列运行压板，可以实现在双母线分列运行时，各母线动作逻辑、动作出口完全独立；双母线并列运行时，采用统一的动作逻辑和动作出口。
定值说明（1） TV1 一次额定值：指母线1 一次侧额定线电压值。
三思平臂吊监控系统参考说明给客户资料

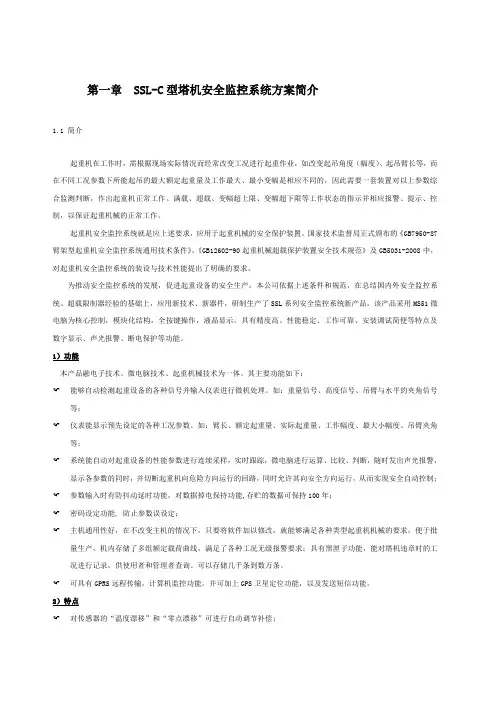

第一章SSL-C型塔机安全监控系统方案简介1.1 简介起重机在工作时，需根据现场实际情况而经常改变工况进行起重作业，如改变起吊角度（幅度）、起吊臂长等，而在不同工况参数下所能起吊的最大额定起重量及工作最大、最小变幅是相应不同的，因此需要一套装置对以上参数综合监测判断，作出起重机正常工作、满载、超载、变幅超上限、变幅超下限等工作状态的指示并相应报警、提示、控制，以保证起重机械的正常工作。
