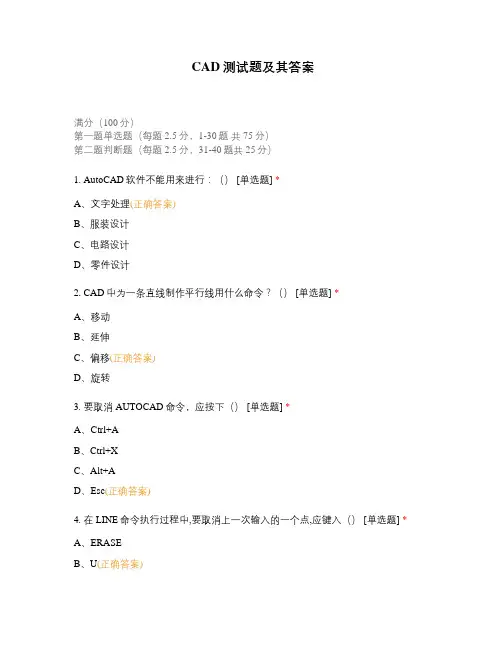

CAD测试题及其答案 (4)

CAD测试题及其答案满分（100分）第一题单选题（每题2.5分，1-30题共75分）第二题判断题（每题2.5分，31-40题共25分）1. AutoCAD软件不能用来进行：（） [单选题] *A、文字处理(正确答案)B、服装设计C、电路设计D、零件设计2. CAD中为一条直线制作平行线用什么命令？（） [单选题] *A、移动B、延伸C、偏移(正确答案)D、旋转3. 要取消AUTOCAD命令，应按下（） [单选题] *A、Ctrl+AB、Ctrl+XC、Alt+AD、Esc(正确答案)4. 在LINE命令执行过程中,要取消上一次输入的一个点,应键入（） [单选题] *A、ERASEB、U(正确答案)C、OOPSD、L5. 在画多段线时，可以用哪一个选项来改变线宽？（） [单选题] *A、宽度(正确答案)B、方向C、半径D、长度6. 一组同心圆，可用一个已画好的圆用( )命令来实现。

[单选题] *A.移动B.缩放C.延伸D.偏移(正确答案)7. 下面()对象不可以使用PLINE命令来绘制。

[单选题] *A、直线B、圆弧C、具有宽度的直线D、椭圆弧(正确答案)8. 移动圆对象，使其圆心移动到直线中点，需要应用：（） [单选题] *A、正交B、捕捉C、栅格D、对象捕捉(正确答案)9. CAD中样条曲线是一种()的曲线。

因此在设计中，常用用来绘制水体、流线形的园路及模纹等。

[单选题] *A、既可以画直线又可以画弧形B、可以连续画相同大小弧形C、连接控制点之间的光滑(正确答案)D、可以连续画不同大小弧形10. 运用【正多边形】命令绘制的正多边形可以看作是一条封闭的（） [单选题] *A、多段线(正确答案)B、构造线C、样条曲线D、直线11. ( )能控制鼠标只能画正交的直线。

[单选题] *A、F7键B、F5键C、F6键D、F8键(正确答案)12. AutoCAD默认的单位是（） [单选题] *A、厘米B、分米C、米D、毫米(正确答案)13. 标注一些有角度的直线时，我们应该用()进行标注。

三维CAD第一阶段测试题(草图)

米加三维设计工作室
三维CAD习题集（适合各类三维CAD软件）第一阶段（草图）模拟测试
考试时间：60分钟
姓名成绩（本试卷总分100分）
一、根据要求绘制图形，并回答问题。

1、请参照下图绘制图形，注意其中的相切、水平、垂直、同心等几何关系。

并回答问题。

请问：（1）图中第一点与第二点距离是多少？（）
（2）图中第三点与第四点距离是多少？（）
请问：（1）图中第一点与第二点距离是多少？（）
（2）图中第三点与第四点距离是多少？（）
3、请参照下图绘制图形，注意其中的相切、水平、垂直、同心等几何关系。

并回答问题。

请问：（1）图中第一点与第二点距离是多少？（）
（2）图中第三点与第四点距离是多少？（）
请问：（1）图中第一点与第二点距离是多少？（）
（2）图中第三点与第四点距离是多少？（）
5、请参照下图绘制图形，注意其中的相切、水平、垂直、同心等几何关系。

并回答问题。

请问：（1）图中第一点与第二点距离是多少？（）
（2）图中第三点与第四点距离是多少？（）。

cad上机考试试题

cad上机考试试题CAD上机考试试题CAD（计算机辅助设计）是现代设计领域中不可或缺的工具，它能够帮助设计师们以更高效、准确的方式进行各种设计任务。

为了评估学生对CAD软件的掌握程度，许多学校和机构会组织CAD上机考试。

本文将介绍一些常见的CAD 上机考试试题，希望能对正在备考的学生们有所帮助。

第一部分：基础操作1. 在CAD软件中，如何创建一个新的绘图文件？2. 如何设置绘图单位和比例？3. 如何使用CAD软件中的线段工具绘制一条直线？4. 如何使用CAD软件中的圆工具绘制一个圆？5. 如何使用CAD软件中的矩形工具绘制一个矩形？第二部分：编辑和修改1. 如何选择和移动CAD绘图中的对象？2. 如何复制和粘贴CAD绘图中的对象？3. 如何旋转和缩放CAD绘图中的对象？4. 如何删除CAD绘图中的对象？5. 如何修改CAD绘图中的线型和线宽？第三部分：图形构建1. 如何使用CAD软件中的偏移工具创建一个平行线？2. 如何使用CAD软件中的镜像工具创建一个对称图形？3. 如何使用CAD软件中的阵列工具创建一个重复图案？4. 如何使用CAD软件中的修剪工具修剪图形？5. 如何使用CAD软件中的填充工具给图形上色？第四部分：尺寸和注释1. 如何在CAD绘图中添加尺寸标注？2. 如何在CAD绘图中添加文字注释？3. 如何在CAD绘图中添加图例和标题？4. 如何在CAD绘图中创建一个图层并设置其属性？5. 如何在CAD绘图中创建一个打印布局和打印设置？以上试题只是CAD上机考试中的一小部分，通过这些试题的考核，可以评估学生对CAD软件的基本操作、编辑和修改、图形构建以及尺寸和注释等方面的掌握情况。

当然，在实际考试中，还会有更多的试题和考核内容，以全面评估学生的CAD技能水平。

为了备考CAD上机考试，学生们应该熟悉CAD软件的常用工具和操作方法，并进行大量的练习。

可以通过参加培训班、自学教程、在线视频等方式来提升自己的CAD技能。

AutoCAD理论测试题及答案

AutoCAD理论测试题及答案一：填空题1．一个完整的尺寸包括：尺寸界线、尺寸线、尺寸文字、箭头四部分组成2．在编辑工具中，阵列工具分为：矩形阵列和环形阵列3．在AutoCAD可进行多文档工作环境，可利用Ctrl+Tab、Ctrl+F6快捷键来切换文档4．在机械制图中，中国标准图纸的规格有：A0、A1、A2、A3、A4、5．在AutoCAD中文本的创建方式分为单行文本和多行文本6．在文本的字符代码输入中，表示“+”的代码是%%P7、 LIST_显示与所选对象有关的所有信息。

8、 PLINE 命令可以绘制有宽度的线。

9、使用__BROWSER_____命令可以从AUTOCAD中启动WEB浏览器。

10、利用几何计算器进行计算使用的命令___CAL___。

11、当进入了AUTOCAD环境中（即AUTOCAD的图形编辑器）时，缺省时所建立的坐标系统为___世界坐标系__。

二：选择题1．绘图窗口与文本窗口的转换是通过(B)功能键来实现的6A、F1B、F2C、F6D、F72．在下列绘图工具中，(B)工具可以用来绘制变宽度的线A、lineB、PlineC、XlineD、Ray3．下列表示Ø120的字符代码是：(C)A、%%u20B、%%o120C、%%c120D、%%d1204．下列编辑工具中，不能实现“改变位置”的功能的是(B)A、移动B、比例C、旋转D、阵列5．在CAD中部分命令都有起缩写，即为其热键，下列命令中热键为B的是(A) A、Block(写块) B、Bhatch（填充） C、Break(打断) D、Box （长方体）6．当尺寸变量DIMASSOC=(B)时，为非尺寸关联A 0B 1C 2D 37、将绘制的图形保存为样板文件的文件名为(C)A *.dwgB *.dxfC *.dwtD *.dwf8、下列命令操作中，不能插入图块的是(C)A divideB measureC arrayD insert9、在修改编辑时，只以采用交叉多边形窗口选取的编辑命令是(D)A 拉长B 延伸C 比例D 拉伸10、AutoCAD的英文全称是 ()A.Automatic Computer Aided DesignB.Autodesk Computer Aided DesignC.CAD2000D.CAD2002如果在“选项”对话框，“打开与保存”选项卡上启动了“自动保存”，以下说法错误的是？A．系统将以指定的时间间隔保存图形B．系统为自动保存的文件指定临时文件名，默认的扩展名为.sv$C．系统创建的临时文件在图形正常关闭时不会自动删除D．使用扩展各.dwg代替备份文件的扩展名后，不可以AutoCAD打开备份文件32拉长命令可以修改圆弧的包含角和一些对象的长度，但不包括下列哪个对象？A．直线、圆弧B．封闭多段线C．开放样条曲线D．椭圆弧33．模型空间中，您已经标上了一个线性标注，如上图所示，尺寸界线的起点偏移量以及尺寸界线的超出尺寸线部分都显示为正确大小，但标注文字的高度太小而不可读，您怎么纠正该何题？A．使用DIMSTYLE对话框将DIMSCALE设置为0B． STYLE（文字样式）对话框将文字样式高度设置为0C． DIMSTYLE对话框将标注文字高度设置为0D．在DIMSTYLE对话框的调整选项卡中选择“按布局缩放标注”D）是AutoCAD自动建立的三．判断题1．构造线在绘图中既可以用作辅助线，又可以用作绘图线。

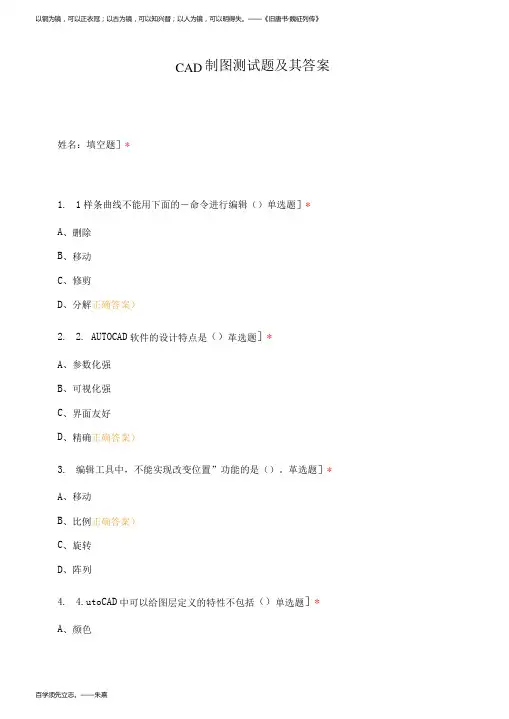

CAD制图测试题及其答案

以铜为镜，可以正衣冠；以古为镜，可以知兴替；以人为镜，可以明得失。

——《旧唐书·魏征列传》CAD制图测试题及其答案姓名：填空题］*1.1样条曲线不能用下面的―命令进行编辑（）单选题］*A、删除B、移动C、修剪D、分解正确答案）2. 2. AUTOCAD软件的设计特点是（）革选题］*A、参数化强B、可视化强C、界面友好D、精确正确答案）3.编辑工具中，不能实现改变位置”功能的是（）。

革选题］*A、移动B、比例正确答案）C、旋转D、阵列4. 4.utoCAD中可以给图层定义的特性不包括（）单选题］*A、颜色百学须先立志。

——朱熹人人好公，则天下太平；人人营私，则天下大乱。

——刘鹗B、线宽C、打印/不打印D、透明/不透明正确答案）5.5在 CAD中为一条直线制作平行线用什么命令（）单选题］*A.移动B.镜像C.偏移正确答案）D.旋转6.系统默认的画圆弧方式是（）革选题］*A.顺时针B.逆时针正确答案）自定义随机7.机械制图中的三个基本视图是（）单选题］*A. 主视图俯视图左视图正确答案）B. 主视图仰视图左视图C. 后视图仰视图左视图D. 后视图俯视图左视图8.倒圆角的命令是（）单选题］*A.倒角B.圆角正确答案）C.修剪常将有日思无日，莫待无时思有时。

——《增广贤文》先天下之忧而忧，后天下之乐而乐。

——范仲淹D.比例9.捕捉一个线的端点使用的命令是（）单选题］*A.中点B.端点正确答案）C.节点D.最近点10.CAD中作出的图形是一种（）单选题］*A.矢量图正确答案）B.位图C.图画D.以上都不对11.使用缩放功能能改变图形的（）单选题］*A.实际尺寸B.显示比例正确答案）C.坐标位置D.旋转角度12.CAD的中文意思是（）革选题］*A.计算机辅助制造B.计算机辅助教学C.计算机辅助设计正确答案）D.计算机辅助指导13.中心轴的主要功能是为一些对称的图素或回转体截面图形创建一条中心线，绘制的线型穷则独善其身，达则兼善天下。

CAD制图软件测试试题

CAD制图软件测试试题（100分）1、姓名【填空题】________________________2、当命令执行过程中，要中断正在执行的命令使用按键【单选题】（10分）A.escB.AltC.EnterD.Shift正确答案: A3、执行“LINE”命令，在“指定下一点”提示下，选择“C”，会【单选题】（10分）A.从上一次所绘制的直线或圆弧处继续绘制直线B.显示错误信息C.封闭前面线段D.取消绘制直线的操作正确答案: C4、使用“LINE”命令，不可能出现的命令提示为【单选题】（10分）A.指定下一点B.指定下一点或[放弃(U)]C.指定下一点或[闭合(C)]D.指定下一点或[闭合(C)/放弃(U)]正确答案: C5、在绘图过程中，栅格所起的作用是【单选题】（10分）A.限制点的位置B.显示图形的范围C.捕捉特征点D.指示点的位置正确答案: B6、圆可以使用的捕捉模式有哪些？【多选题】（10分）A.切点B.中心点C.象限点D.端点正确答案: ABC7、哪些图层是可以删除的【多选题】（10分）A.1图层B.0图层C.中心线图层D.尺寸标注图层正确答案: ACD8、关于图层的说法正确的是【多选题】（10分）A.AutoCAD2004为图层提供了256种颜色B.1-7号颜色为标准色C.任何类型的显示器都能为图层显示256种不同的颜色D.图层缺省的颜色为黑或白正确答案: ABD9、关于多段线的说法，正确的是【多选题】（10分）A.可以绘制有宽度的线B.各段线条可以有不同的宽度C.将圆弧和线可以结合成单一对象D.多段线命令为：Mine正确答案: ABC10、用“修改图案填充”命令可对填充后的图案进行编辑,可以改变图案的哪些参数【多选题】（10分）A.填充图案的类型B.填充图案的形状C.填充图案的边界D.填充图案的比例系数和角度正确答案: ABD11、尺寸的基本要素为【多选题】（10分）A.尺寸文字B.尺寸线C.标注对象的轮廓线D.尺寸界线正确答案: ABD。

CAD基础试题附答案

CAD基础试题附答案CAD基础试题附答案现如今，我们很多时候都会有考试，接触到试题，试题是命题者根据测试目标和测试事项编写出来的。

大家知道什么样的试题才是规范的吗？以下是店铺收集整理的CAD基础试题附答案，欢迎阅读，希望大家能够喜欢。

CAD基础试题附答案篇1一、单选题：1、原文件格式是(A )A、x.dwgB、x.dxfC、x.dwtD、x.dws2、绘制图形时，打开正交模式的快捷键( C)A、F4B、F6C、F8D、F103、测量一条斜线的长度，标注法是( B)A、线性标注B、对齐标注C、连续标注D、基线标注4、下列哪个命令可将块生成图形文件( D)A、SaveB、ExplodeC、BlockD、Wblock5、画一个圆与三个对象相切,应使用Circle中哪一个选项( B )A、相切、相切、半径B、相切、相切、相切C、3点D、圆心、直径6、所谓内接多边形是(C)A、多边形在圆内，多边形每边的中点在圆上B、多边形在圆外，多边形的顶点在圆上C、多边形在圆内，多边形的顶点在圆上D、多边形在圆外，多边形每边的中点在圆上7、打开对象捕捉追踪的功能键是(B)A、F1B、F11C、F9D、F78、在下列命令中，具有修剪功能的命令是( D )A、偏移命令B、拉伸命令C、拉长命令D、倒直角9、在下列命令中，可以复制并旋转原对象的是( C)A、复制命令B、矩形阵列C、镜像命令D、阵列10、在文字输入中，表示特殊字符“度”的代码是(B )A、%%oB、%%dC、%%pD、%%c11、缩放命令中的“全部”选项，它的含义是(C)A、在图形窗口显示所有的图形对象，即使有些对象超出了绘图界限范围B、恢复前一个视图C、显示所有在绘图界限范围内的图形对象D、从中心开始放大图形12、在图层的标准颜色中，(B)是图层的缺省颜色A、红色B、白/黑色C、蓝色D、黄色13、不影响图形显示的图层操作是(A)A、锁定图层B、冻结图层C、打开图层D、关闭图层14、所有尺寸标注公用一条尺寸界线的是( A )A、基线标注B、连续标注C、引线标注D、公差标注15、求出一组被选中实体的公共部分的命令是(C)A、并集B、差集C、交集D、实体编辑16、在画多段线时,可以用哪一个选项来改变线宽( C )A、方向B、半径C、宽度D、长度17、下列选项不属于夹点功能的是( D )A、拉伸B、复制C、移动D、对齐18、下列选项是相对坐标的是( B)A、13，45B、@20，30C、13<45 D|、@20<9019、下列哪一种对象捕捉方式可以用于捕捉一条线段的中点(C )A、端点B、圆心C、中点D、象限点20、选择对象时，完全包容在窗框中的对象被选中，此种窗选方式是(A )A、窗口方式B、窗交方式C、围圈方式D、圈交方式21、在下列命令中，不具有复制功能的命令是( B)A、偏移命令B、拉伸命令C、阵列命令D、旋转命令22、插入块之前，必须做(A )A、确定块的插入点B、确定块名C、选择块对象D、确定块位置23、在图层中，用“雪花”和“小太阳”来表示图层所处的某种状态，以下表述正确的是( C )。

CAD远程教育网上测试第03章

第一题、单项选择题（每题1分，5道题共5分）1、启用“栅格”和“捕捉”的标准功能键分别是（）。

A、F3和F7B、F7和F3C、F7和F9D、F9和F72、启用“对象捕捉”和“对象捕捉追踪”的标准功能键分别是（）。

A、F3和F7B、F7和F3C、F3和F11D、F11和F33、绘制实心填充圆的命令是（）。

A、CircleB、DonutC、PointD、Polygon4、调用（）命令可将某段圆弧闭合为整圆。

A、BreakB、CircleC、ExplodeD、Join5、对1个由Rectang命令绘制出的矩形执行分解操作后，夹点的数量变为（）个。

A、4B、6C、8D、12第二题、多项选择题（每题2分，5道题共10分）1、以下各项中属于对象捕捉模式的有（）。

A、端点捕捉B、中点捕捉C、三分点捕捉D、象限点捕捉E、插入点捕捉2、以下各项命令中能够绘制出“曲线闭合”类对象的命令有（）。

A、CircleB、DonutC、ElipseD、PolygonE、Rectang3、调用Rectang命令，可绘制出的矩形有（）。

A、倒角距离不为0的矩形B、圆角半径不为0的矩形C、标高不为0的矩形D、厚度不为0的矩形E、宽度不为0的矩形4、AutoCAD 2008提供的高级选择工具有（）。

A、直接选择B、过滤选择C、快速选择D、优化选择E、编组选择5、调用1次Break命令，可实现对已有对象的（）。

A、1点打断B、2点打断C、3点打断D、分解E、合并第三题、判断题（每题1分，5道题共5分）1、当“捕捉”和“栅格”同时开启时，“捕捉间距”和“栅格间距”的设定必须相同。

正确错误2、调用Pline命令绘制的多段线中每一段直线段或圆弧线都应具有同样的宽度。

正确错误3、在选择集模式中，只有当“隐含窗口”选项设置为开启时，矩形窗口选择方式才可用，否则在未键入选择命令时只能通过逐个拾取对象来执行选择。

正确错误4、“逐个点选法”是一种效率最高的选择对象方法。

cad 考试题库

cad 考试题库CAD考试题库CAD（Computer-Aided Design，计算机辅助设计）是现代设计领域中不可或缺的工具，广泛应用于建筑、机械、电子、航空航天等行业。

为了帮助学习CAD的同学们更好地备战考试，我们整理了一份CAD考试题库，希望能够对大家有所帮助。

一、选择题1. CAD是以下哪种软件类型？A. 办公软件B. 设计软件C. 游戏软件D. 音乐软件2. 下列哪个软件属于CAD软件？A. PhotoshopB. SolidWorksC. Premiere ProD. AutoCAD3. CAD的英文全称是？A. Computer-Aided DesignB. Computer-Aided DrawingC. Computer-Added DesignD. Computer-Added Drawing4. CAD软件主要用于？A. 绘制平面图B. 制作三维模型C. 编辑视频D. 修图美化5. CAD软件可以提高设计效率，降低成本，加快产品开发进程等，这些说法是？A. 错误的B. 部分正确C. 完全正确二、判断题1. CAD软件只能在苹果电脑上运行。

【】2. AutoCAD是一款专业的CAD软件。

【】3. CAD软件只能用来设计建筑模型。

【】4. CAD软件对绘图技能要求不高。

【】5. CAD软件无法进行二维到三维的转换。

【】三、简答题1. CAD软件的优势有哪些？请列举至少三点。

2. 你认为CAD在哪些行业中应用最为广泛？为什么？3. 什么是CAD绘图？它与传统绘图的区别是什么？4. 你有使用过CAD软件进行设计吗？如果有，请分享一次使用经历。

以上就是我们整理的CAD考试题库，希期能够帮助大家更好地了解和掌握CAD知识。

祝大家考试顺利！。

CAD测试题及其解析 (3)

CAD测试题及其解析1.以下关于基础说法，正确的是（）。

[单选题] *A.基础是建筑与土壤直接接触的部分，是建筑的基本组成构件(正确答案)B.基础的埋置深度为建筑室外设计地坪至基础(垫层)底面之间的垂直距离，其中包含垫层厚度C.刚性基础与非刚性基础的区别在于是否配置钢筋D.条形基础与井格式基础是同一种基础形式2.关于8层住宅公共楼梯，下列说法正确的是（）。

[单选题] *A.楼梯梯段净宽不应小于1.1m(正确答案)B.楼梯休息平台的净宽只需不应小于梯段净宽（并不得小于1.2米）C.楼梯栏杆扶手高度大于等于1.05m（0.9m）D.楼梯井净宽大于0.2m（0.11m）时，必须采取防止儿童攀滑的措施3.寒冷地区高层住宅的屋面排水方式适宜采用（）。

[单选题] *A.内排水(正确答案)B.外排水C.内、外排水结合D.自由落水4.屋面隔汽层的作用是（）。

[单选题] *A.防止顶层顶棚受潮B.防止屋顶结构层结露C.防止室外水汽渗透到室内D.防止室内水汽渗透到保温层中(正确答案)5.下列屋面形式中，（）排水坡度最大。

[单选题] *A.材料找坡屋面B.架空屋面C.块瓦屋面(正确答案)D.沥青瓦屋面6.对地下卷材防水层的保护层，以下说法错误的是（）。

[单选题] *A.顶板防水层上用厚度不小于70mm的细石混凝土B.底板防水层上用厚度不小于40mm（50）的细石混凝土(正确答案)C.侧墙防水层可用软保护D.侧墙防水层可铺抹20mm 厚1:3水泥砂浆保护7.一般民用建筑中，小开间横墙承重结构的优点是（ C ）。

[单选题] *①空间划分灵活②房屋的整体性好③结构刚度较大④有利于组织室内通风(正确答案)①③④①②③②③④D.①②④8.某建筑物，地基土质情况较差，持力层存在较厚的软弱土层，下卧层为淤泥土质，此时对地基进行处理的方法最为恰当的是（）。

[单选题] *A.压实法B.换土法C.打桩法(正确答案)D.振动法9.以下门窗的开启方向正确的是（）。

吉林大学智慧树知到“机械工程”《CAD CAM》网课测试题答案卷3

长风破浪会有时，直挂云帆济沧海。

住在富人区的她吉林大学智慧树知到“机械工程”《CAD CAM》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共10题)1.何为几何建模技术?2.CAD/CAM系统集成包括什么?3.虚拟设计的优点是什么?4.曲面加工(名词解释)5.实体建模(名词解释)6.PDM(名词解释)7.线框建模的优点是什么?8.安全高度(名词解释)9.特征信息(名词解释)10.虚拟设计(名词解释)第1卷参考答案一.综合考核1.参考答案：所谓的几何建模就是以计算机能够理解的方式，对几何实体进行确切的定义，赋予一定的数学描述，再以一定的数据结构形式对所定义的几何实体加以描述，从而在计算机内部构造一个实体的几何模型。

通过这种方法定义、描述的几何实体必须是完整的、唯一的，而且能够从计算机内部的模型上提取该实体生成过程中的全部信息，或者能够通过系统的计算分析自动生成某些信息。

2.参考答案：(一)通过专用数据接口实现集成; (二)利用数据交换标准格式接口文件实现集成; (三)基于统一产品模型和数据库的集成; \r\n(四)基于特征面向并行工程的设计与制造集成方法。

3.参考答案：(1)虚拟设计继承了虚拟现实技术的所有特点。

(2)继承了传统CAD设计的优点，便于利用原有成果。

(3)具备仿真技术的可视化特点，便于改进和修正原有设计。

(4)支持协同工作和异地设计，利于资源共享和优势互补，从而缩短产品开发周期。

(5)便于利用和补充各种先进技术，保持技术上的领先优势。

4.参考答案：曲面加工就是利用各种软件对各种规则或不规则曲面的物体进行一系列的模拟加工操作，再利用各种设备进行所模拟出的外形的加工。

5.参考答案：定义一些基本体素，通过基本体素的集合运算或变形操作生成复杂形体的一种建模技术。

6.参考答案：PDM的中文名称为产品数据管理(Product Data \r\nManagement)。

PDM是一门用来管理所有与产品相关信息(包括零件信息、配置、文档、CAD文件、结构、权限信息等)和所有与产品相关过程(包括过程定义和管理)的技术。

CAD练习测试题(附带详细绘图顺序)

AutoCAD 练习题10.1习题1：定数等分画圆弧◆练习说明：1、此图中间为6 等分，可使用定数等分命令分段；2、连续曲线可采用多段线的圆弧命令快速绘制精心整理◆操作提示：⑴ 先画一条长为70 的直线，然后在这条直线上6 等分 ( 如图所示 )⑵ 使用“ 多段线”命令，在“ 指定起点: 指定下一个点或[ 圆弧(A)/ 半宽(H)/ 长度(L)/ 放弃(U)/ 宽度(W)]: ” 提示下输入a；在“指定圆弧的端点或[ 角度(A)/ 圆心(CE)/ 方向(D)/ 半宽(H)/ 直线(L)/精心整理半径(R)/ 第二个点(S)/ 放弃(U)/ 宽度(W)]: ”提示下输入d，开始绘制圆弧的方向(如图所示)⑷ 选择“ 圆”命令，捕捉圆的中点，在“ 指定圆的半径或[ 直径(D)] ”提示下输入35，回车精心整理⑸删除辅助线，添加尺寸标注（如图所示）10.2 习题2：环形阵列画圆弧精心整理◆练习说明：1、此图外面由8 段相同的圆弧构成；2、使用环形阵列命令快速绘制◆操作提示：⑴先画一个直径为35 的圆，然后向上复制（如图所示）精心整理⑶使用“ 修剪”命令，修剪出一段后，并删除多余的圆（如图所示）精心整理10.3习题 3：使用极轴追踪绘制图形◆练习说明：1、此图主要练习多边形的绘制；⑵使用“ 环形阵列”命令，阵列出（如图所示）8个圆⑷再次使用“环形阵令，阵列出 8 个圆加尺寸标注（如图所列”命弧，添示）圆弧2、在绘制中间的矩形时将会用到45°极轴追踪◆操作提示：⑴先对“极轴追踪”进行设置，鼠标右击状态栏上的“极轴”，点击“设置”按钮（如图所示）⑵ 在“ 极轴追踪”对话框中勾选“ 启用极轴追踪（F10 ）”选项，在“ 增量角”改为45°（改成45°的意思是：凡是45°的倍数都能追踪得到）（如精心整理⑶ 先画一个直径为 70 的圆，再画一个内接于圆的正 6 边形（如图所示）并用“极轴追踪”方式绘制一条连接于线上的直线（如图所示）⑷使用“对象捕捉”命令，绘制里面的直线，图所示）⑸使用“直线”命令连接其余直线（如图所示）⑹ 捕捉大圆的圆心，在矩形里面绘制一个小圆，并添加尺寸标注（如图所示）精心整理10.4 习题4：使用镜像、修剪命令绘制图形◆练习说明：1、此图多为对称图形，可使用镜像命令生成；2、图形中三角形里面的几条线段用边界修剪命令完成◆操作提示：⑴ 先画一个直径为70 的圆，然后使用“ 多边形”命令，画一个内接于圆⑵ 使用“ 镜像”命令，沿AB方向镜像一个倒三角形（如图所示）如图所示）⑶使用⑷再次使用“镜段圆弧（如图所像”命令，镜像出其它5示）⑸使用“修剪”命令修剪多余线段，添加尺寸标注（如图所示）精心整理10.5 习题5：使用偏移、阵列命令绘制图形◆练习说明：1、此图由4 个相同的图形组成，可使用环形阵列命令完成；2、图形中等距曲线可用偏移命令绘制。

CAD测试题及其答案

CAD测试题及其答案1、在初始的AutoCAD绘图环境下,C是那个命令的热键（）［单选题］*A.CHAMFER（倒角）B.COPY（复制）C.CIRCLE（圆）（正确答案）D.COLOR（颜色）2、绘制一个圆与已知圆同圆心，可以使用（）命令。

（）|单选题］*A.阵列B.镜像C.偏移（正确答案）D.复制3、在AutoCAD中，文本窗口切换的快捷键是（）［单选题］*A.F1B.F2（正确答案）C.F3D.F44、圆用点的等分操作时，输入5,会出现（）个点；直线用点的等分操作时，输入6,会出现（）个点。

［单选题］*A.5,58.5.6（正确答案）D.6,65、可创建单行文本的命令是（）［单选题］*A.MTEXTB.TC.TEXTD.DT（正确答案）6、移动圆对象，使其圆心移动到直线中点，需要应用（）［单选题］*A.正交B.捕捉C.栅格D.对象捕捉正确答案）7、在工作移动图形时，可利用以下方式实现（）［单选题］*A.利用ctrl+p键B.利用shifl+p键C.按住鼠标中键拖正确答案）D.滚动鼠标中键移动8、能真实反映倾斜对象的实际尺寸的标注命令是（）［单选题］*A.对齐标注（正确答案）B.线性标注C.引线D.连续标注9、下面的操作中不能实现复制操作的是（）［单选题］*B.镜像C.偏移D.分解正确答案）10、AutoCAD中模板文件的扩展名是（）。

［单选题］*A.CFGB.DWG（正确答案）C.SHXD.DWT11、移动圆对象，使其圆心移动到直线中点，需要应用（）［单选题］*A,正交B.捕捉C.栅格D,对象捕捉正确答案）12、在修改编辑时，只以采用交叉或交叉多边形窗口选取的编辑命令是（）［单选题］*A.拉长B.延伸C.比例D.拉伸正确答案）13、对象捕捉功能开启或关闭用（）功能键。

［单选题］*A.F6B.F7D . F3（正确答案）C.F8D . F3（正确答案）14、一个完整的尺寸由几部分组成（）［单选题］*A.尺寸线.文本,箭头B.尺寸线,尺寸界线.文本,标记C.基线.尺寸界线.文本,箭头D.尺寸线.尺寸界线.文本.箭头（正确答案）15、取消命令执行的键是（）。

cad测试题及答案

cad测试题及答案CAD测试题及答案一、选择题（每题2分，共20分）1. 在AutoCAD中，以下哪个命令用于绘制直线？A. LINEB. CIRCLEC. ARCD. POLYGON答案：A2. 以下哪个选项不是AutoCAD中的图层属性？A. 颜色B. 线型C. 线宽D. 填充答案：D3. 在AutoCAD中，如何快速选择所有对象？A. 使用鼠标右键B. 使用鼠标左键C. 使用鼠标中键D. 使用键盘快捷键答案：D4. 以下哪个命令不是AutoCAD中的修改命令？A. MOVEB. COPYC. ARRAYD. ZOOM答案：D5. 在AutoCAD中，以下哪个选项不是文字样式的属性？A. 字体B. 大小C. 颜色D. 线宽答案：D6. 以下哪个命令用于创建圆？A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案：A7. 在AutoCAD中，如何将一个对象复制到另一个位置？A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用SCALE命令答案：A8. 以下哪个选项不是AutoCAD中的单位设置？A. 毫米B. 厘米C. 英寸D. 像素答案：D9. 在AutoCAD中，以下哪个命令用于绘制多段线？A. LINEB. POLYLINEC. ARCD. CIRCLE答案：B10. 如何在AutoCAD中创建一个新的图层？A. 使用LAYER命令B. 使用LAYERNEW命令C. 使用NEWLAYER命令D. 使用CREATELAYER命令答案：A二、填空题（每空2分，共20分）1. 在AutoCAD中，使用____命令可以创建一个矩形。

答案：RECTANGLE2. 当需要修改对象的属性时，可以使用____命令。

答案：PROPERTIES3. AutoCAD中的块（Block）可以包含多个对象，并且可以重复使用，其定义命令是____。

答案：BLOCK4. 使用____命令可以快速切换当前视图的缩放级别。

建筑cad考试试题

建筑cad考试试题建筑CAD考试试题一、概述建筑CAD（Computer-Aided Design）是现代建筑设计中不可或缺的工具。

它通过计算机辅助绘图软件，提供了一种高效、精确的设计方法。

建筑CAD考试试题旨在测试考生对建筑CAD软件的熟练程度和对建筑设计原理的理解。

二、基础知识1. 请解释CAD的含义和作用。

2. 建筑CAD软件中的“图层”功能是什么？请列举至少三个常用的图层名称和其对应的用途。

3. 在建筑CAD中，常用的绘图命令有哪些？请简要描述每个命令的作用。

4. 建筑CAD中的“块”是什么？它有什么作用？5. 请解释CAD中的“尺寸标注”功能，并简述其作用。

三、二维绘图1. 在建筑CAD中，如何绘制一个简单的墙体？请列出绘制墙体的步骤。

2. 如何在建筑CAD中创建一个标准的门窗？请描述创建门窗的步骤。

3. 请解释建筑CAD中的“图纸空间”和“模型空间”的概念，并简述它们之间的区别。

4. 如何在建筑CAD中绘制一个标准的平面布置图？请列出步骤。

5. 建筑CAD中的“偏移”命令是什么？请描述其用途，并列举一个例子。

四、三维建模1. 请解释建筑CAD中的“三维建模”概念，并简述其作用。

2. 如何在建筑CAD中创建一个简单的三维建模？请列出步骤。

3. 建筑CAD中的“材质”是什么？请解释其作用，并列举几种常用的材质类型。

4. 如何在建筑CAD中进行光照设置？请描述设置光照的步骤。

5. 建筑CAD中的“渲染”功能是什么？请解释其作用，并简述渲染的步骤。

五、CAD标准与规范1. 请列举至少三个建筑CAD的标准与规范，并简要描述其内容。

2. 在建筑CAD中，如何保持图纸的规范性和一致性？3. 建筑CAD中的“图框”是什么？请解释其作用，并简述如何创建一个标准的图框。

4. 如何在建筑CAD中设置图纸的比例尺？请列出步骤。

5. 建筑CAD中的“图例”是什么？请解释其作用，并简述如何创建一个标准的图例。

六、实践应用1. 请描述一个你最近完成的建筑CAD项目，包括项目的背景、设计要求和你的具体操作步骤。
