消弧消谐装置有关问题
消弧消谐柜检修时防误操作措施
消弧消谐柜检修时防误操作措施作者：王莹来源：《中国新技术新产品》2011年第19期摘要：消弧消谐柜门安装行程开关，与隔离开关之间形成互锁关系，充分保证检修人员的安全。
关键词：消弧消谐装置；防触电；误操作；电磁锁；行程开关中图分类号：U464.136+.5 文献标识码:A消弧消谐装置适用于3～35kV三相非直接接地电力系统中，用来对电网中出现的各种过电压进行限制，可提高电网运行的安全性和供电的可靠性。
该装置可取代过去常用的消弧线圈及电压互感器。
1 消弧消谐装置一次原理图图1GL：高压隔离开关（带有电磁锁）YTG：过电压保护器JZa、JZb、JZc：真空接触器FU：高压限流熔断器RD：高压快速熔断器TV：电压互感器TA：零序电流互感器2 目前消弧消谐柜防触电措施从一次原理图中可以看出，正常情况下，隔离开关GL在合位，消弧消谐装置投入运行。
隔离开关GL的作用是用来控制消弧消谐装置的投入和退出，在检修柜内设备时，与系统隔离并形成明显的断口。
消弧消谐柜内电压互感器、熔断器、真空接触器、过电压保护器等都是高压设备，检修时，为防止人员触电，在打开柜门前必须要先拉开隔离开关GL。
下面介绍一下消弧消谐柜是如何做到先拉隔离开关，后打开柜门的。
见图2，消弧消谐柜利用3个电磁锁来完成此功能。
①正常运行情况下，无法打开柜门。
消弧消谐装置在运行时，隔离开关GL处于合闸位置，其常闭接点GL断开，前、后柜门电磁锁1MS、2MS失磁，无法打开柜门。
②检修时，先拉开隔离开关，后打开柜门。
真空接触器在无故障时，一直处于分闸状态，其常闭接点JZa、JZb、JZc闭合，电磁锁DS得电，能够拉开隔离开关，其常闭接点GL吸合，使前、后柜门电磁锁1MS、2MS得电，可以打开柜门。
③故障时，因真空接触器主接点闭合，使柜内设备带有高电压，人员触及会发生触电，所以必须保证此时柜门不能打开。
当系统中某相发生接地故障时，故障相真空接触器将动作，打开其常闭接点（Jza或JZb或JZc），此时电磁锁DS继电器失磁，无法拉开隔离开关。
消弧消谐选线综合装置和传统消弧线圈的区别
AWSX消弧装置和其它消弧产品的区别一、和消弧线圈的工作原理不同传统的消弧线圈是以感性电流补偿容性电流来熄弧的，我们的消弧装置是变弧光接地为金属接地而熄弧的，另加高能限压器吸收接地电流的冲击能量和限制弧道的恢复电压。
二、消弧线圈的不足1、消弧线圈只能补偿工频接地电流，不能补偿接地电流中的高频分量和有功分量，因此不能消除高频性的间隙电弧。
2、消弧线圈消弧时电流突变量小，增加了选线难度，使选线的准确率降低。
3、当系统出现间隙性弧光接地时，与阻尼电阻并联的开关会频繁动作，容易烧坏开关、电阻等器件。
4、测量计算复杂，准确度很难把握，往往在补偿后弧道的残流仍然很大，容易重燃。
5、消弧线圈要用接地变压器制造中性点，组件多，体积大，投资相当大，维护也比较复杂。
6、如果电网扩大，消弧线圈也须随之更换。
三、AWSX消弧装置的特点〈一〉、技术方面1、消弧装置，在变弧光接地为金属接地时故障相电压为零，在吸收接地电流能量、限制弧道恢复电压时其电压为相电压的50%，可以有效消除各类弧光。
按总电流300%裕量配置的高能限压器可有效消耗接地时的冲击能量，对电容电流大的风电系统特别适用。
2、使用消弧装置，因故障时电流突变量较大，因而为正确选线提供了前提条件，AWSX消弧装置选线的准确率达到98%，远高于其它选线设备。
3、AWSX我公消弧装置工作原理科学简单，技术功能齐全，结构简洁，出厂整定后，正常运行时一般不需要维护，到消弧动作时才需要检查动作后的情况（如看熔丝是否熔断，查阅动作记录等）。
〈二〉、经济方面1、使用AWSX消弧装置，不需要再用消弧线圈，不需要再用接地变压器，不需要再用阻尼电阻，也不需要自动调谐装置。
2、AWSX消弧装置，有选线和消除谐振的功能，因此不需要再另外购买小电流选线装置，不需要再另外购买消谐装置。
3、AWSX消弧装置装有零序电流互感器，具有原PT柜功能，因此不需要再另外配备PT柜。
4、AWSX消弧装置和普通开关柜一样大小，可和开关柜并排安装。
消谐装置引起三相电压不平衡

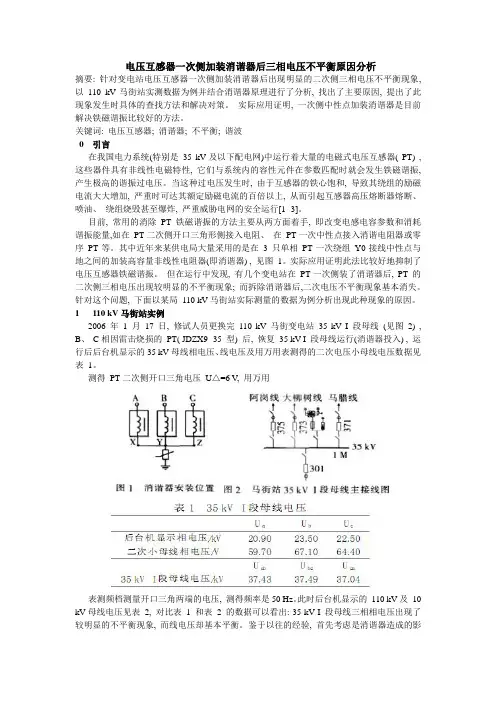

电压互感器一次侧加装消谐器后三相电压不平衡原因分析摘要: 针对变电站电压互感器一次侧加装消谐器后出现明显的二次侧三相电压不平衡现象, 以110 kV马街站实测数据为例并结合消谐器原理进行了分析, 找出了主要原因, 提出了此现象发生时具体的查找方法和解决对策。
实际应用证明, 一次侧中性点加装消谐器是目前解决铁磁谐振比较好的方法。
关键词: 电压互感器; 消谐器; 不平衡; 谐波0 引言在我国电力系统(特别是35 kV及以下配电网)中运行着大量的电磁式电压互感器( PT) , 这些器件具有非线性电磁特性, 它们与系统内的容性元件在参数匹配时就会发生铁磁谐振, 产生极高的谐振过电压。
当这种过电压发生时, 由于互感器的铁心饱和, 导致其绕组的励磁电流大大增加, 严重时可达其额定励磁电流的百倍以上, 从而引起互感器高压熔断器熔断、喷油、绕组烧毁甚至爆炸, 严重威胁电网的安全运行[1- 3]。
目前, 常用的消除PT铁磁谐振的方法主要从两方面着手, 即改变电感电容参数和消耗谐振能量,如在PT二次侧开口三角形侧接入电阻、在PT一次中性点接入消谐电阻器或零序PT等。
其中近年来某供电局大量采用的是在 3 只单相PT一次绕组Y0接线中性点与地之间的加装高容量非线性电阻器(即消谐器) , 见图1。
实际应用证明此法比较好地抑制了电压互感器铁磁谐振。
但在运行中发现, 有几个变电站在PT一次侧装了消谐器后, PT 的二次侧三相电压出现较明显的不平衡现象; 而拆除消谐器后,二次电压不平衡现象基本消失。
针对这个问题, 下面以某局110 kV马街站实际测量的数据为例分析出现此种现象的原因。
1 110 kV马街站实例2006 年1 月17 日, 修试人员更换完110 kV 马街变电站35 kV I 段母线(见图2) , B、C相因雷击烧损的PT( JDZX9- 35 型) 后, 恢复35 kV I 段母线运行(消谐器投入) , 运行后后台机显示的35 kV母线相电压、线电压及用万用表测得的二次电压小母线电压数据见表1。
35KV变电所6KV消弧消谐柜安装安全技术措施
35KV变电所6KV消弧消谐柜安装安全技术措施概述35KV变电所6KV消弧消谐柜是变电站常见的设备之一，起到安全保障和防止电气事故的作用。
本文档将介绍35KV变电所6KV消弧消谐柜的安装过程中需要注意的安全技术措施。
安装前准备在开始安装过程之前，需要对工作人员进行安全培训，包括消弧消谐柜的构造、安装过程中的安全措施、可能出现的危险和应对措施等。
同时，需要对相关设备进行检查和测试，确保能够正常运行。
安装步骤第一步：空气开关与隔离开关的设置在空气开关和隔离开关设置时，需要严格按照规定来进行设置，确保其正确性和可靠性。
在设置过程中，需要特别注意操作人员的安全，防止误操作导致电气事故的发生。
第二步：变压器与电缆的连接连接变压器和电缆之前，需要检查各种接口的连接状态，确保其完整和可靠。
同时，在连接过程中，需要保证每一步的合理性和正确性，不得出现疏漏和失误。
第三步：设备的安装在安装过程中，需要注意以下几点：1.消弧消谐柜必须放置在固定的基座或机架上，以确保其稳固和可靠。
2.消弧消谐柜的接口必须紧密连接，不得出现松动和接触不良的情况。
3.需要对消弧消谐柜的安装位置进行检查，确保其符合规定要求，不致影响其正常运行和周围环境的安全。
第四步：设备的调试在设备安装完成之后，需要进行调试和检查，确保其工作正常，不得出现异常情况和故障。
在调试和检查过程中，需要做好安全防护和预防措施，防止电气事故的发生。
安装后检查在35KV变电所6KV消弧消谐柜安装完成之后，需要对其进行检查和测试，确保其能够正常运行和符合规定的技术标准和安全要求。
同时还需要对设备周围环境进行检查和处理，确保设备周围环境清洁、整洁，不得出现垃圾、卫生等问题。
安全措施在35KV变电所6KV消弧消谐柜的安装过程中，需要注意以下安全措施：1.操作人员需要戴好安全帽及其他劳保用品，确保个人的安全。
2.在操作过程中要注意高压设备的电气安全，禁止在未切断高压电源的情况下操作。
消弧消谐过电压保护装置(消弧消谐柜)的缺陷
消弧消谐过电压保护装置（消弧消谐柜）的缺陷消弧消谐过电压保护装置(消弧消谐柜)的缺陷1、只能用于线路消弧：只能用于电容电流��30A的系统线路消弧,工频过电压小于线电压的1.1倍;暂态过电压是相电压的3.5倍。
电容电流��30A时不能使用故障相接地消弧方法。
2、不能用于电容电流��30A的系统：电容电流��30A的系统X0/X1会落在(-20,-1)之间,单相金属性接地,健全相工频电压也会很高,系统无法承受。
3、直配高压电机的变电所不能使用：一旦电机绕组发生单相接地,消弧装置动作短接一部分电源,短路电流可达几千安乃至几十千安,烧坏电机定子槽烧坏电机.。
4、小容量变压器的变电所不能使用：如果变压器绕组发生单相接地,故障相接地消弧方法动作后等于短接一部分电源,短路电流可达几千安乃至几十千安,烧坏变压器绝缘造成事故,本来油变压器拉弧可自愈不会造成事故,烧坏电机绝缘和定子槽造成电机报废.特别是小容量的10KV/0.38的变压器,只有后备瓦斯保护,一旦绕组发生单相接地,消弧动作短接一部分电源,微机保护又不会动作,只有瓦斯保护动作时间很长会造成很大的事故.因此故障相接地消弧方法只能用于线路消弧,但是线路总是与变压器或电机相连接。
5、退出消弧时可能引发PT铁磁谐振：退出消弧时刻系统对地电容储存的电荷只能通过PT泄放,可能引发PT谐振。
6、100ms以上时间才能实现消弧,数据采集要10ms以上,判断运算及中间继电器响应时间20ms以上,接触器动作合闸时间80ms以上,因此100ms以上时间才能实施消弧,而不是其说明书上的30ms,30ms是给接触器合闸信号的时间。
7、影响系统运行方式,故障相接地消弧方法消弧时是一种病态运行状态。
8、主要是消弧功能,其过电压保护是避雷器,消谐是在PT开口加装小电阻。
9、有树障的架空线路不能使用,假如树枝接触A相而故障消弧消谐柜动作将A相接地,当风再一吹树枝接触B相就会发生相间短路,消弧消谐柜不仅不能消弧还会造成停电。
基于消弧消谐柜自身故障引发的接地事故分析及改进措施戚志强闫青
基于消弧消谐柜自身故障引发的接地事故分析及改进措施戚志强闫青发布时间：2023-05-31T05:11:16.267Z 来源：《中国电业与能源》2023年6期作者：戚志强闫青[导读] 配电网与用户之间的联系日益紧密，为了保证用户们的用电可靠性，配电网的稳定运行变得更加重要。
随着城市电网的发展，配电网中电缆使用频率的上升使其对地电容逐年增加，导致对地电容电流急剧上升，一旦发生弧光接地故障，电弧的熄灭更加困难。
若电弧接地故障没有被及时消除，电网的稳定运行将会受到严重影响。
江西心连心化学工业有限公司摘要：配电网与用户之间的联系日益紧密，为了保证用户们的用电可靠性，配电网的稳定运行变得更加重要。
随着城市电网的发展，配电网中电缆使用频率的上升使其对地电容逐年增加，导致对地电容电流急剧上升，一旦发生弧光接地故障，电弧的熄灭更加困难。
若电弧接地故障没有被及时消除，电网的稳定运行将会受到严重影响。
另外，电网中电力电子设施使用频率的增加使得电弧中谐波分量的比例不断上升，谐波分量对熄弧效果的影响日益显著。
为了减小配电网中电弧故障带来的影响，国内外研究人员在进行研究与试验的基础上，发明了多种熄灭电弧的方法，但方法大致分为两类，一类是电流型熄弧法，另一类是电压型熄弧法。
关键词：消弧消谐；不接地系统；故障查找；改进措施引言接地故障可在变电站内外发生，站内故障引起地电位升属最为严苛的情形，针对变电站内接地故障的控制接地阻抗和做好均压，相关研究和实践较为成熟；站外线路接地故障的短路电流将沿着避雷线回流到电源端变电站的接地网，再进入中性点接地的变压器绕组，形成故障回路，所带来的源端变电站接地系统问题较为隐蔽，关注和研究也较少。
因此，对各种不同的接地系统进行积极的讨论，具有十分重要的实际意义。
1小电流系统单相接地故障特征当前国内多是10kV智能配电网使用的都是小电流接地模式，该类接地模式主要有两种运行方式，也就是中心点不接地和消弧线圈接地，其具体故障特征如下。
消弧消谐选线综合装置和传统消弧线圈的区别
AWSX消弧装置和其它消弧产品的区别一、和消弧线圈的工作原理不同传统的消弧线圈是以感性电流补偿容性电流来熄弧的，我们的消弧装置是变弧光接地为金属接地而熄弧的，另加高能限压器吸收接地电流的冲击能量和限制弧道的恢复电压。
二、消弧线圈的不足1、消弧线圈只能补偿工频接地电流，不能补偿接地电流中的高频分量和有功分量，因此不能消除高频性的间隙电弧。
2、消弧线圈消弧时电流突变量小，增加了选线难度，使选线的准确率降低。
3、当系统出现间隙性弧光接地时，与阻尼电阻并联的开关会频繁动作，容易烧坏开关、电阻等器件。
4、测量计算复杂，准确度很难把握，往往在补偿后弧道的残流仍然很大，容易重燃。
5、消弧线圈要用接地变压器制造中性点，组件多，体积大，投资相当大，维护也比较复杂。
6、如果电网扩大，消弧线圈也须随之更换。
三、AWSX消弧装置的特点〈一〉、技术方面1、消弧装置，在变弧光接地为金属接地时故障相电压为零，在吸收接地电流能量、限制弧道恢复电压时其电压为相电压的50%，可以有效消除各类弧光。
按总电流300%裕量配置的高能限压器可有效消耗接地时的冲击能量，对电容电流大的风电系统特别适用。
2、使用消弧装置，因故障时电流突变量较大，因而为正确选线提供了前提条件，AWSX消弧装置选线的准确率达到98%，远高于其它选线设备。
3、AWSX我公消弧装置工作原理科学简单，技术功能齐全，结构简洁，出厂整定后，正常运行时一般不需要维护，到消弧动作时才需要检查动作后的情况（如看熔丝是否熔断，查阅动作记录等）。
〈二〉、经济方面1、使用AWSX消弧装置，不需要再用消弧线圈，不需要再用接地变压器，不需要再用阻尼电阻，也不需要自动调谐装置。
2、AWSX消弧装置，有选线和消除谐振的功能，因此不需要再另外购买小电流选线装置，不需要再另外购买消谐装置。
3、AWSX消弧装置装有零序电流互感器，具有原PT柜功能，因此不需要再另外配备PT柜。
4、AWSX消弧装置和普通开关柜一样大小，可和开关柜并排安装。
消弧消谐柜的技术要求
消弧消谐柜的技术要求
其次，消弧消谐柜的外壳和隔室应具有良好的防水、防尘、防腐蚀性能。
它们通常面临各种恶劣的工作环境，如潮湿、腐蚀、高温等。
因此，
使用耐腐蚀材料制造消弧消谐柜的外壳，如不锈钢、铝合金等，以防止外
部环境对其造成损害。
消弧消谐柜的内部结构应合理布置，以确保电气元件之间的安全间距
和绝缘距离。
消弧消谐柜通常包括电源电容器、电感器、开关设备等多个
电气元件和装置。
合理的布置可以减小电气元件之间的互相干扰，保证电
气设备的正常运行。
最后，消弧消谐柜的制造和施工应符合质量管理体系的要求，如
ISO9001等。
制造商应具有相应的制造和施工经验，严格按照工艺流程进
行制造和安装。
同时，应进行必要的检测和测试，确保消弧消谐柜的性能
和质量符合要求。
总之，消弧消谐柜的技术要求涉及到多个方面，包括符合标准和规范、良好的防护性能、合理的内部结构、可靠的接线端子、完善的保护和监测
功能等。
制造商应按照这些要求进行设计、制造和施工，以确保消弧消谐
柜的可靠性和安全性。
消弧消谐装置的选择与使用
李宏 刚 消弧消谐装置的选择与使用
１３ １
消弧 消谐 装 置 的选 择 与使 用
李 宏 刚
（ 黄陵矿业集团公司 ， 陕西 黄陵 ７７０ ） ２ ３７
摘
要 ： 对煤矿 地 面供 电 系统 中单项接地 故 障选择使 用消弧 消谐 装 置的 问题 ， 针 对消弧 消谐装 置在
使 用 中的弊 端进 行 了分析 ， 对如何 选择使 用 目前 国 内消弧 消谐装 置产 品的性 能提 出了具 体的要 求 。
１ １ 消弧 消谐 装 置 ．
产 生威胁 。黄 陵 矿业 集 团公 司井 下 供 电采 用 ６ｋ Ｖ
和 ｌ Ｖ直 接下井 ， 部为 中性点不 接地 方式 ， 了 ０ｋ 全 为
目前 国内的 消弧消谐 装置 主要都 是 由过 电压保 护 器 、 分相控 制 的高压 真空接 触器 、 可 多功 能微机控
置 ， ３个不 同厂 家 的 产 品 ， 用 的 ２年 中 ， 后 引 是 使 先 起 ８次 高压熔 断 管爆 裂 ， 次 都是 由于 井下 电缆 引 每
起短路 所致 ， 没有 一次是 由于单 项接 地故 障引起 的 ，
由于 高压保 险管爆 裂 ， 致消 弧柜 内严 重烧 伤 ， 导 对供
课， 就要 吃透教 材 ， 要 忠 于书 本 知识 ， 既 又要 跟 上知
预 防单 项接 地故 障产生 的过 电压 和谐 波 ， 面变 电 地
的启发 示教 法 ， 会起 到极 好 的教学效 果 。 培 训质 量 ： 高 学员 素 质 ， 强安 全 意 识 ， 证 提 增 保 培训质 量是安 全技 术培训 的最终 目的 。在授 课 中应
关键词 ： 消弧 消谐 装置 ； 单项接 地故 障 ； 电压 ； 波 过 谐
消弧消谐问题及其答案
1.EAT的和四柱有间隙四柱避雷器相比优点是什么？有没有什么缺点？答：无间隙环氧浇注结构简单可靠，能保护相间和相对地，响应速度快，无放电延迟，陡波响应特性好，无截波2.无中性点的优势是什么？答：不会因为三相不平衡存在悬浮对地电位，单只避雷器荷电率比三相四柱无间隙上只避雷器荷电率低很多。
3.如果在EAT上加上间隙会怎么样？答：加上间隙荷电率低，但是采用六柱式荷电率不会高很多4.为什么EAT不允许做工频放电试验？答：将工频电压全部加在阀片上，非常大的电流将使阀片击穿，造成避雷器损坏5.EAT能消除相间和谐振过电压吗？答：可以消除相间过电压，EAT采用六个独立单元结构设计，相间和相对地由独立的阀片承担，谐振过电压是有补偿源的过电压，如果它长时间的作用在EAT上可能会使EAT崩溃，须使用消谐装置消除谐振消弧消谐6.消弧消谐柜和消弧线圈各自优缺点？答：消弧柜灭弧可靠性很高，但不限制金属接地电流，消弧线圈可以限制金属接地电流。
7.消弧柜能不能消除谐波？答：可以，能消除全频0-300HZ谐振8.消弧柜的专利零序闭锁功能是什么？答：备用发电机定子接地，如果投入使用的话，消弧柜也有一个接地点，会烧坏发电机，当备用发电机投入使用时，闭锁消弧柜9.消弧柜工作原理是什么？答：消弧柜是将弧光接地瞬间转化为金属接地，将弧光接地故障点的工频电弧电流和高频电弧电流都转移至金属接地点，有效迅速熄灭电弧，使非故障相相电压稳定在√3倍，限制母线电压在较低水平。
10.什么的母联闭锁功能？答：当用户有两段及以上线路供电时，一段母线带两段运行时，防止我们装置重复使用重复动作，所以闭锁一台不让其动作11.聚优柜聚优是指什么？答：聚合各类过电压保护装置的保护特性，优化了过电压保护装置的保护曲线，弥补了系统过电压保护装置的保护盲区和死区，物理特性好，动作时间纳秒级，能够抑制过电压尖峰，吸收系统过电压（弧光、谐振等），降低过电压幅值，并且能够吸收系统过电压时所产生的能量。
消弧和消谐的工作原理详解
消弧和消谐的工作原理详解消弧和消谐的工作原理是不一样的。
消弧是指当母线发生单相金属接地时消弧装置动作使金属接地通过消弧装置动作的真空接触器直接接地，有利于母线保护动作、这样可以避免谐波的产生。
消谐主要是消除二次谐波以及高次谐波，有利于电网的安全运行。
正常运行时，消弧线圈中无电流通过。
而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压，这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭。
这样，就可使接地迅速消除而不致引起过电压。
消弧线圈主要是由带气隙的铁芯和套在铁芯上的绕组组成，它们被放在充满变压器油的油箱内。
绕组的电阻很小，电抗很大。
消弧线圈的电感可用改变接入绕组的匝数加以调节。
在正常运行状态下，由于系统中性点的电压是三相不对称电压，数值很小，所以通过消弧线圈的电流也很小，电弧可能自动熄灭。
一般采用过补偿方式，就是电感电流略大于电容电流消弧线圈是一种带铁芯的电感线圈。
它接于变压器（或发电机）的中性点与大地之间，构成消弧线圈接地系统。
正常运行时，消弧线圈中无电流通过。
而当电网受到雷击或发生单相电弧性接地时，中性点电位将上升到相电压，这时流经消弧线圈的电感性电流与单相接地的电容性故障电流相互抵消，使故障电流得到补偿，补偿后的残余电流变得很小，不足以维持电弧，从而自行熄灭。
这样，就可使接地迅速消除而不致引起过电压。
长期以来，我国6～35KV(含66KV)的电网大多采用中性点不接地的运行方式。
此类运行方式的电网在发生单相接地时，故障相对地电压降为零，非故障相的对地电压将升高到线电压（UL），但系统的线电压维持不变。
因此国家标准规定这类电网在发生单相接地故障后允许短时间（2小时）带故障运行，所以大大提高了该类电网的供电的可靠性。
现有的运行规程规定：“中性点非有效接地系统发生单相接地故障后，允许运行两小时”，但规程未对“单相接地故障”的概念加以明确界定。
变电站中消弧消谐装置的利和弊邵波
变电站中消弧消谐装置的利和弊邵波作者：马洪涛岳鹏韩志威来源：《新丝路杂志（下旬）》2017年第11期摘要：变电站中多采用中性点不接地的小电流接地方式，针对单相接地故障选择使用消弧消谐装置的问题，对消弧消谐装置在使用中的利弊进行了分析。
关键词：消弧消谐；过电保护；中性不接地；一、引言变电站作为电力系统的重要组成部分，其寿命周期一般长达30～50年，其设备的运行状态直接影响到整个电网的安全与稳定。
为了提高电网的供电可靠性，一直以来我国6～35kV 配电网多采用中性点不接地的小电流接地方式，该运行方式在单相接地时允许短时间带故障运行，大大提高了系统的供电可靠性。
但是，随着近几年来配电网规模的不断扩大，电网对地电容电流不断增加，特别是电缆线路的大量投入，使电网对地电容电流急剧增加，单相接地故障的接地电弧难以自行熄灭，长时间带故障运行会造成系统绝缘变差，如果发生间歇性弧光接地，还会引起弧光过电压，造成电网绝缘击穿等事故，破坏电网的安全运行。
在配电网的实际运行中，单相接地故障是最主要的故障形式，大约占到电网故障的80%左右，由于短时间带故障运行一般不会影响电网的安全稳定，因此，为了提高供电的连续性，允许电网带故障短时运行。
但是，单相接地故障会使电网非故障相电压过高，最高可达额定相电压的3倍，长时间运行会使系统绝缘变差，发展成其它事故，因此必须尽快检出故障线路，按照规程规定应在1—2小时加以切除。
传统的故障线路查找办法是拉闸断电式，即由运行人员依次断开、闭合各条供电线路，直至接地指示消失。
这种手动寻找故障线路的方法不仅繁琐，而且严重影响非故障线路的供电可靠性和电网的安全性。
为了解决这一问题，近几年来出现了很多自动选线装置，这些装置集消弧消谐选线及过电压保护，对于提高供电可靠性和变电站自动化水平具有重要意义。
二、消弧消谐装置及工作原理1.消弧消谐装置消弧消谐装置又名（微机消弧消谐选线及过电压保护装置），是电力行业中用于6～35KV中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统中，能对系统中的各类过电压加以限制，有效地提高了系统运行安全性及供电可靠性。
一次消谐使用注意事项
一次消谐使用注意事项
1、消谐器应放在清洁干燥的房间内，不要受腐蚀性气体或液体侵蚀。
2、在日常运行中，由于单相接地或负载不对称等其它原因造成三相电压不对称，此时消谐器上有一定电压，运行人员勿直接接触。
3、消谐器串接于交流6～35kV非有效接地系统电压互感器一次绕组中性点与地之间，在一个系统中接有多台电压互感器时，应每台电压互感器的三相高压绕组中性点装一台消谐器，才能有效地限制弧光接地过电压和消除铁磁谐振。
4、一次消谐装置按照电压互感器所在电网额定电压不同可以分为6kV、10kV及35kV三种。
选取消谐器的型号除了与电压互感器所在电网的额定电压有关外，还与电压互感器高压绕组尾端的绝缘等级有关。
由于消谐器是串接在电压互感器一次绕组中性点与地之间的非线性阻尼器件，其非线性特征使消谐器在正常工作电流段具有一定的阻值，从而有效的限制高压涌流和铁磁谐振。
可是当电网发生异常的大电流如雷击、和三相不平衡时,电网断线谐振时，会产生一个比较高的电压，使铁磁产生谐振如果电压互感器尾端绝缘等级不高俗称半绝缘电压互感器，其高压绕组尾端与二次侧一同输出，就有可能损坏电压互感器的尾端绝缘。
针对这种情况，因电压互感器尾端绝缘等级不同而选用不同型号的一次消谐装置。
关于TEV多功能PT综合装置(消弧消谐选线装置)的技术说明
- 1 - 关于TEV多功能PT综合装置（消弧消谐选线装置）的技术说明一、引言过电压在电力系统中是一个比较复杂的问题，过电压水平的高低直接决定着系统的安全和寿命。
系统中产生过电压的情况比较复杂，不同因素产生的过电压其特性也不相同，作为过电压保护，我们应该以系统的观点进行综合考虑，任何孤立的措施，都不够完善。
中性点不接地被称为非有效接地系统，该系统具有较高的供电可靠性和运行安全性，在我国非常普及，在我国大多都是采用该系统，已积累了大量的运行经验，但该系统的过电压倍数较高，因此对电器设备的绝缘要求也较高，同时系统经常受到非线性谐振和间歇性弧光接地过电压的威胁。
特别是随着电缆网络的普及，电容电流迅速增大，在系统发生单相间歇性弧光接地故障时，电弧很难自熄，系统中必须要安装有相应的消弧、消谐及过电压等保护装置。
同时如果系统发生的接地是永久性接地故障，这时消弧装置是无能为力的，因现代生产工艺的要求以及电力自动化的快速发展，单相接地故障的查找费时费力的人工拉闸方法已不再适应，单相接地选线装置已成为中性点非有效接地系统必备装备。
按我国有关规程规定，在3～10kV电力系统中，若单相接地时的电容电流超过10～30A；或35～60kV电力系统单相接地时电容电流超过10A，其系统中均应配备相应的消弧消谐装置。
目前的消弧有两大类，即采用传统的消弧线圈和采用现代技术的消弧装置。
两类装置各有特点，但总的来说，消弧装置具有较大的优越性。
现就消弧装置的工作原理简单分析如下：二、消弧线圈存在的问题传统的方法是在变压器的中性点安装一消弧线圈（电抗器），虽然消弧线圈迄今已有80多年的应用历史，但从电力系统的实际运行经验来看，仍然存在许多不足，主要表现在以下几个方面：１、消弧线圈对电容电流变化的测量计算很复杂，准确度不够，在实际运行中很难运行在最佳挡位，特别是为了避免谐振补偿，往往使补偿后弧道的残流仍然较大，过零后复燃的可能性仍然存在，最终导致消弧失败。
消弧消谐柜存在的严重技术缺陷
消弧消谐柜存在的严重技术缺陷与消弧线圈相比，采用故障相接地法的消弧装置具有造价低、占地面积小等优点，对线路发生的单相接地也能够消弧。
但是，该技术的存在严重的技术缺陷，会对安全供电产生严重危害，甚至造成大面积停电，应禁止使用。
1、故障相判断不能做到100%⑴没有100%的判相理论支持。
中性点不接地系统，由于消弧线圈的长期应用，无须对故障相判断，因而故障相判断的研究仅限于经验归纳。
110kV以上中性点直接接地系统，由于重合闸的要求，故障相判断研究比较成熟，由于故障接地的复杂性，也不能做到100%的准确判断。
故障相接地消弧装置判相错误就会引起相间短路，故障相接地消弧装置无法做到100%的故障相判断，从而给系统产生严重的安全隐患。
⑵消弧柜中的高压熔断器，正是为防止判相错误而设。
故障相接地消弧装置为防止判相错误，均设置高压熔断器，来防止其判相错误产生的相间短路。
高压熔断器最重要的缺陷就是开断大电流的能力较低，这正是制约高压熔断器广泛使用的原因。
因此配电系统依然使用断路器，而不使用熔断器。
故障相消弧装置使用高压熔断器来开断因其判相错误造成的相见短路，显然是非常不可靠的，一旦高压熔断器不能正确开断，电弧在高压熔断器熔管中产生大量的热量，造成高压熔断器爆炸。
2、一旦判相错误将造成相间短路⑴高压熔断器正常开断，系统将失去消弧保护，弧光接地有可能造成事故。
⑵高压熔断器不能开断，将造成两方面的严重后果：A、要么消弧柜中的高压熔断器爆炸。
B、要么母线进线开关跳闸，造成母线停电，如化工等对供电可靠性要求特别高的企业，等于饮鸩止渴。
3、非总降变电所的开闭所、末端变母线段应严禁使用消弧柜非总降变电所任何出线发生单相接地，开闭所、末端变母线上的消弧柜都会动作，造成多点接地，总降变电所无法判断那条出线故障，超过2小时，总降变电所母线必须停电，造成大面积停电。
5、造成小容量变压器绕组发生单相接地时损坏如果变压器绕组发生单相接地，本来油浸式变压器的拉弧可自愈，不会造成事故，但采用故障相接地法的消弧装置动作后，短接一部分变压器绕组，被短接的这部分变压器绕组切割铁芯中的磁力线，产生电动势，等于故障相接地消弧装置短接一部分电源，短路电流也可达几千安乃至几十千安，从而烧坏变压器绝缘造成事故。
RZX消弧消谐选线装置及过电压保护装置说明
RZX消弧消谐选线及过电压保护综合装置用于3～35KV三相非直接接地电力系统中，对各类过电压进行限制，以提高该类电网运行的安全性及供电的可靠性。
间歇性弧光接地的危害我国3～35KV（66KV）非直接接地的电网，发生单相金属性接地时，其余两相的对地电压将升高至线电压（Ul），因而这类电网的电气设备，如变压器、电压/电流互感器、断路器、电缆线路等的对地绝缘水平，都能满足长期承受线电压作用而不损坏的要求。
传统观念片面认为，3～35KV电网属于中压配电网，此类电网中内部过电压的幅值不高，所以危机电网绝缘安全的主要因素不因该是内部过电压，而是大气过电压。
因而长期以来采取的过电压保护措施仅仅针对防止大气过电压，主要技术措施仅限于装设各种类型的避雷器，其保护值较高，对于内部过电压不起任何保护作用。
然而，随着电网的发展，架空线路逐渐被固体绝缘的电缆线路所取代。
由于固体绝缘击穿的积累效应，其内部过电压，特别是电网发生单相间歇型弧光接地时产生的弧光接地过电压及由此而激发的铁磁谐振过电压，已成为这类电网安全运行的一大威胁。
其中以单相弧光接地过电压最为严重。
现有运行规程规定，当非直接接地系统发生单相接地故障时，允许继续运行两小时，如经上级部门批准，还可以延长。
但规程对于“单相接地故障”的概念未作明确界定。
如果单相接地故障为金属性直接接地，则故障相对地电压降为零，其余两健全相的对地电压升高至线电压Ul，前面已指出，这类电网中的电气设备在正常情况下都能承受这种过压而不损坏。
但是，如果单相接地故障为弧光接地，则其过电压持续作用下，势必造成电气设备绝缘的积累性损伤，在健全相的绝缘薄弱环节造成对地击穿进而进发相同间短路事故。
目前国内为限制弧光接地过电压所采取的措施随着我国对城市及农村电网大规模的技术改造，城市10KV配电网已经向电缆化发展，城郊结合部及农村35KV（电容电流小于10A）、10KV（电容电流小于30A）电网也将进一步扩大。
变电站微机消谐装置存在的问题及改进
变电站微机消谐装置存在的问题及改进郭晓春;魏海平【摘要】变电站发生铁磁谐振时,微机消谐装置通过瞬时投入大功率消谐元件来消除谐振.通过对鄂尔多斯电业局2座变电站接连发生的2起10 kV电压互感器同时烧损事故调查发现,所有电压互感器开口三角回路均烧损严重.分析原因为消谐装置在频繁投入大功率消谐元件时,会引起剩余电压绕组长时间短路过热,进而烧损电压互感器.针对这一问题,提出了在开口三角回路加装保护电阻的解决方案,该电阻在长时间流过大电流时会发热熔断,从而保护电压互感器不被烧损,同时通过系统运行分析,提出了更改电阻加装位置的改进建议,方案实施后再未发生类似故障.【期刊名称】《内蒙古电力技术》【年(卷),期】2016(034)002【总页数】5页(P66-70)【关键词】变电站;铁磁谐振;电压互感器;微机消谐装置;固态继电器【作者】郭晓春;魏海平【作者单位】鄂尔多斯电业局,内蒙古鄂尔多斯 017000;鄂尔多斯电业局,内蒙古鄂尔多斯 017000【正文语种】中文【中图分类】TM711变电站微机消谐装置安装在电压互感器（TV）的二次侧，对电压互感器开口三角电压（零序电压，以下简称为3U0）进行循环检测并诊断，判断系统是否发生接地、过电压、谐振故障，当诊断系统发生铁磁谐振时，则迅速投入大功率消谐元件，使铁磁谐振在阻尼作用下快速消除[1]。
但当微机消谐装置频繁启动消谐时，会导致电压互感器因剩余电压绕组长时间流过大电流而过热烧损[2]。
本文通过对2次电压互感器烧损事故进行调查，分析微机消谐装置的工作原理及存在的问题，并提出相应的改造方案与建议。
2015年6 月，110 kV商混变电站和220 kV装备变电站接连发生了10 kV电压互感器烧损事故，事故均造成站内2组电压互感器同时烧损。
上述2个变电站10 kV系统主接线形式均为单母线分段接线，如图1所示，两段母线分别安装了981、982 2组电压互感器。
1.1 商混变电站2015-06 -04 ，110 kV商混变电站1号主变压器351进线带35 kVⅠ母、Ⅱ母运行，951进线带10 kVⅠ母、Ⅱ母运行，35 kV310分段间隔及10 kV910分段间隔运行，2号主变压器热备用。
一起10kV消弧选线装置误动作的分析与处置建议
一起10kV消弧选线装置误动作的分析与处置建议摘要：一般情况下消弧选线成套装置能够实时跟踪电网电容电流的变化，并根据预先设定的脱谐度，计算调容式消弧线圈补偿位置，以保证电网发生接地故障时快速补偿。
系统发生单相接地后，装置能自动查出故障线路，并注入可靠的特殊信号触发线路上的故障指示器实现故障定位。
本文结合我单位一起10kV 消弧选线装置误动作的事件案例，通过对事件过程、设备控制解析、接地信息分析，分析本次事件发生的原因并根据现场情况提出处置建议。
关键词：消弧选线装置；接地补偿；故障分析1 引言2014年11月6日18时前后，我单位管辖的35kV程村站10kV消弧选线成套装置误动作，相继将站内10kVⅠ段上的4条10kV馈线开关全部切除，造成程村站供电范围内的4千多名供电用户被迫停电近2个小时。
本文以本次事件为背景，对站内设备及故障过程进行分析，提出整改意见。
2 故障分析消弧选线装置型号：XHK-II型，生产商：上海思源电气，投运时间：2010年。
该装置接入程村站10KV7路馈线、4路电容，消弧选线装置接入的交流量包括接地变中性点电压、接地变中性点电流以及接入馈线的零序电流。
消弧选线装置采用基波、谐波选线法进行接地线路的判别，中性点电压过高则判别为有接地故障发生，然后通过判别各路接入馈线的零序电流进行选线，接地故障判别与选线判别同时进行。
2.1 选线装置动作情况分析（1）消弧选线装置出现选择开关在分位的线路作为接地线路的异常情况。
以10kVF07莲花线为例：该开关共有8次变位，报文如下：2014-11-06 16：58：45 093ms SOE 状态分10kV莲花线F07 F07合位2014-11-06 17：05：30 024ms SOE 状态合10kV莲花线F07 F07合位2014-11-06 17：23：28 976ms SOE 状态分10kV莲花线F07 F07合位2014-11-06 17：28：53 951ms SOE 状态合10kV莲花线F07 F07合位2014-11-06 17：29：55 967ms SOE 状态分10kV莲花线F07 F07合位2014-11-06 18：30：22 280ms SOE 状态合10kV莲花线F07 F07合位2014-11-06 18：35：17 711ms SOE 状态分10kV莲花线F07 F07合位2014-11-06 19：16：03 353ms SOE 状态合10kV莲花线F07 F07合位消弧选线装置上的报文显示消弧选线装置当天一共12次选出F07莲花线为接地线路，选线时刻按先后顺序如下：2014-11-06 16：56：092014-11-06 16：57：012014-11-06 16：58：592014-11-06 17：05：342014-11-06 17：42：042014-11-06 17：45：232014-11-06 17：49：032014-11-06 17：54：372014-11-06 18：02：402014-11-06 18：04：302014-11-06 18：08：352014-11-06 18：34：15在2014-11-06 17：29：55 974ms时10kVF07莲花线开关已跳闸，直到2014-11-06 18：30：22 280ms时10kVF07莲花线才被遥控合闸，在此期间，10kVF07莲花线不应再次被选中，但消弧选线装置依然在2014-11-06 17：42：047时刻与2014-11-06 18：08：35时刻之间7次选中10kVF07莲花线。
