单相全控桥式晶闸管整流电路的设计(纯电阻负载)解读
1 单相桥式全控整流电路的功能要求及设计方案介绍1.1 单相桥式全控整流电路设计方案1.1.1 设计方案图1设计方案1.1.2 整流电路的设计主电路原理图及其工作波形图2 主电路原理图及工作波形主电路原理说明：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉冲而处于关断状态，晶闸管VT1、VT4承受反向电压也不导通。
（4）在u2负半波的（π＋α～２π）区间，在ωｔ＝π＋α时刻，触发晶闸管VT2、VT3使其元件导通，负载电流沿b→VT3→R→VT2→α→T的二次绕组→b流通，电源电压沿正半周期的方向施加到负载电阻上，负载上有输出电压（ud=-u2）和电流，且波形相位相同。
2 触发电路的设计2.1 晶闸管触发电路触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。
根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。
触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。
，开始启动A/D转换；在A/D转换期间，START应保持低电平。
2.1.1 晶闸管触发电路的要求晶闸管触发主要有移相触发、过零触发和脉冲列调制触发等。
触发电路对其产生的触发脉冲要求:(１)触发信号可为直流、交流或脉冲电压。
(２)触发信号应有足够的功率（触发电压和触发电流）。
(３)触发脉冲应有一定的宽度，脉冲的前沿尽可能陡，以使元件在触发导通后，阳极电流能迅速上升超过掣住电流而维持导通。
单相桥式晶闸管全控整流电路课程设计

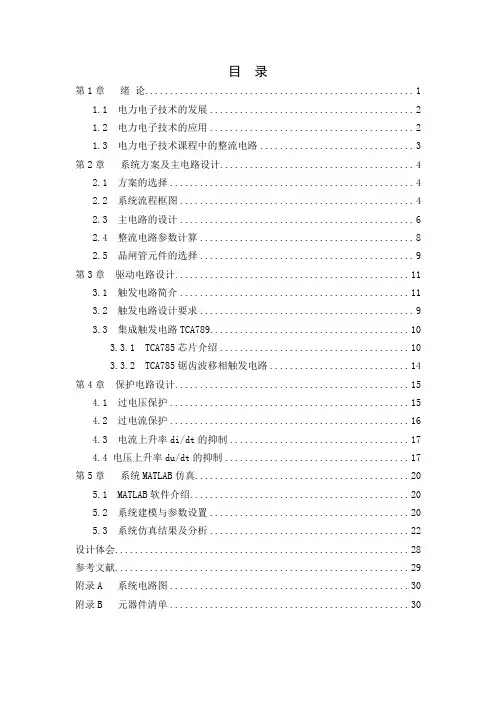

目录第1章绪论 (1)1.1 电力电子技术的发展 (2)1.2 电力电子技术的应用 (2)1.3 电力电子技术课程中的整流电路 (3)第2章系统方案及主电路设计 (4)2.1 方案的选择 (4)2.2 系统流程框图 (4)2.3 主电路的设计 (6)2.4 整流电路参数计算 (8)2.5 晶闸管元件的选择 (9)第3章驱动电路设计 (11)3.1 触发电路简介 (11)3.2 触发电路设计要求 (9)3.3 集成触发电路TCA789 (10)3.3.1 TCA785芯片介绍 (10)3.3.2 TCA785锯齿波移相触发电路 (14)第4章保护电路设计 (15)4.1 过电压保护 (15)4.2 过电流保护 (16)4.3 电流上升率di/dt的抑制 (17)4.4 电压上升率du/dt的抑制 (17)第5章系统MATLAB仿真 (20)5.1 MATLAB软件介绍 (20)5.2 系统建模与参数设置 (20)5.3 系统仿真结果及分析 (22)设计体会 (28)参考文献 (29)附录A 系统电路图 (30)附录B 元器件清单 (30)第1章绪论1.1 电力电子技术的发展晶闸管出现前的时期可称为电力电子技术的史前期或黎明时期。
晶闸管由于其优越的电气性能和控制性能，使之很快就取代了水银整流器和旋转变流机组。
并且，其应用范围也迅速扩大。
电力电子技术的概念和基础就是由于晶闸管及晶闸管变流技术的发展而确立的。
晶闸管是通过对门极的控制能够使其导通而不能使其关断的器件，属于半控型器件。
对晶闸管电路的控制方式主要是相位控制式，简称相控方式。
晶闸管的关断通常依靠电网电压等外部条件来实现。
这就使得晶闸管的应用受到了很大的局限。
70年代后期，以门极可关断晶闸管（GTO）、电力双极型晶体管（BJT）和电力场效应晶体管（Power-MOSFET）为代表的全控型器件迅速发展。
全控型器件的特点是，通过对门极（基极、栅极）的控制既可使其开通又可使其关断。
单相全控桥式晶闸管整流电路的设计

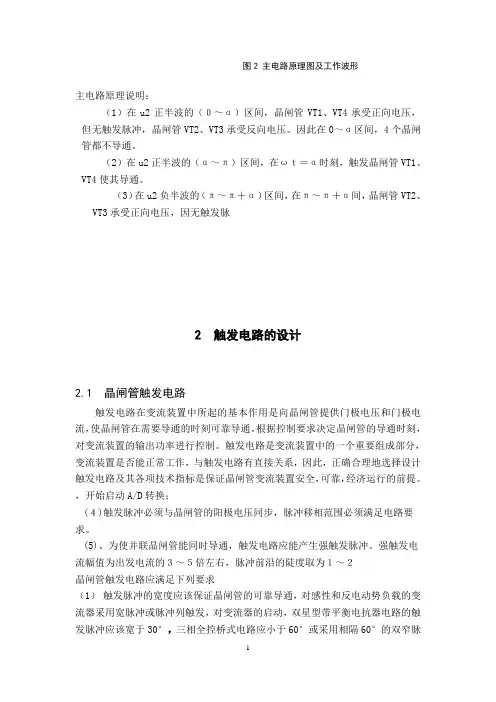

图2 主电路原理图及工作波形主电路原理说明：（1）在u2正半波的（０～α）区间，晶闸管VT1、VT4承受正向电压，但无触发脉冲，晶闸管VT2、VT3承受反向电压。
因此在0～α区间，4个晶闸管都不导通。
（2）在u2正半波的（α～π）区间，在ωｔ＝α时刻，触发晶闸管VT1、VT4使其导通。
（3）在u2负半波的（π～π＋α）区间，在π～π＋α间，晶闸管VT2、VT3承受正向电压，因无触发脉2 触发电路的设计2.1 晶闸管触发电路触发电路在变流装置中所起的基本作用是向晶闸管提供门极电压和门极电流，使晶闸管在需要导通的时刻可靠导通。
根据控制要求决定晶闸管的导通时刻，对变流装置的输出功率进行控制。
触发电路是变流装置中的一个重要组成部分，变流装置是否能正常工作，与触发电路有直接关系，因此，正确合理地选择设计触发电路及其各项技术指标是保证晶闸管变流装置安全，可靠，经济运行的前提。
，开始启动A/D转换；(４)触发脉冲必须与晶闸管的阳极电压同步，脉冲移相范围必须满足电路要求。
(5)、为使并联晶闸管能同时导通，触发电路应能产生强触发脉冲。
强触发电流幅值为出发电流的３～５倍左右，脉冲前沿的陡度取为１～２晶闸管触发电路应满足下列要求（1）触发脉冲的宽度应该保证晶闸管的可靠导通，对感性和反电动势负载的变流器采用宽脉冲或脉冲列触发，对变流器的启动，双星型带平衡电抗器电路的触发脉冲应该宽于30°，三相全控桥式电路应小于60°或采用相隔60°的双窄脉冲。
（2）脉冲触发应有足够的幅度，对户外寒冷场合，脉冲电流的幅度应增大为器件最大触发电流的3—5倍，脉冲前沿的陡度也要增加。
一般需达1-2A/us（3）所提供的触发脉冲不应超过晶闸管门极的电压、电流和额定功率，且在门极伏安特性的可靠触发区域之内。
（4）应有良好的抗干扰性能、温度稳定性及主电路的电气隔离。
2.1.2 锯齿波的触发电路图3 同步信号为锯齿波的触发电路电路输出可为双窄脉冲（适用于有两个晶闸管同时导通的电路），也可为单窄脉冲。
