GZDW型高频开关直流电源系统
GZDW使用说明书(上海2006版)
-5-
SNDLY
身所存在的诸如变压器偏磁，逆变桥臂直通等问题，为此我厂采用了双臂式全 向电流保护电路，保证了模块在某些瞬态过程（如负载突变、短路、变压器过 热、参数漂移等）中工作的稳定性，因而从根本上消除了高频开关电源所固有 的不可靠因素。 三、三相控制+自适应 PWM 均流控制
★交流输入电压
380V AC±15%
输出参数：（以 2V/UNIT 电池为例）
★直流额定电压
220V 或 110V
★主充电流 ★浮充电压
0.1C10 2.25V/UNIT
★均充电压
2.30V/UNIT
★稳流精度
≤0.5%
★稳压精度
≤0.5%
★纹波系数
≤0.1%
七、使用条件
1． 海拔高度不超过 2000M
5． 设备应安装在没有粉尘、腐蚀、阳光直接照射、雨水侵蚀及剧烈震动的
场所。
第二章 主控器 HIGZDW
-3-
SNDLY
一、检测功能 1．三相交流电压自动检测 2．控制母线电压自动检测 3．合闸母线电压自动检测 4．单体电池电压自动检测 5．电池组电压自动检测 6．充电模块电压自动检测 7．控制母线电流自动检测 8．充电电流自动检测 9．放电电流自动检测 10．控制母线绝缘自动检测 11．合闸母线绝缘自动检测 12．正、负母线绝缘自动检测 13．电池温度自动检测 14．站变交流输入电压自动检测 15．母线接地选线检测
GZDW43系列微机控制型 高频开关直流电源柜
使用说明书
苏州中兴龙源电气有限公司
（原苏州新区龙源电气有限公司）
ER-GZDW高频开关直流电源柜说明书
7.1 服务宗旨 .......................................................................................30 7.2 具体事宜 .......................................................................................30 7.3 反馈表 ...........................................................................................30
邮政编码：100 085 网址： © 版权所有 2006 ERS10-C51- 001-01
Release3.10
重要提示：
版权 本使用说 明书 包含的所有内 容均受版权 法的保护 ，未经 北京一二科技有限 公司的书 面授权 ，任何组 织 和个 人不得以任何形式或手段对 整个 说 明书 或 其部分内 容进 行复 制和转 载 。
1.1 概述................................................................................................1 1.2 使用条件 ........................................................................................1 1.3 系统特点 ........................................................................................2 1.4 系统基本组件 ................................................................................2 1.5 系统工作原理 ................................................................................4

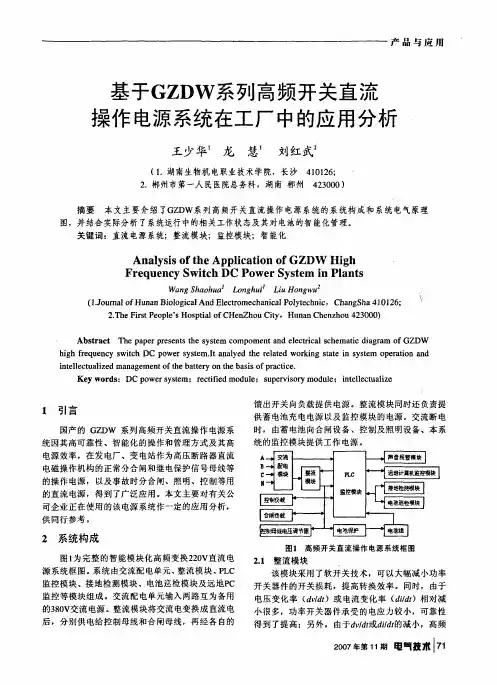

基于GZDW系列高频开关直流操作电源系统在工厂中的应用分析
馈出开关向负载提供电源。整流模块断电 时，由蓄电池向合闸设备、控制及照明设备、本系 统的监控模块提供工作电源。
2 系统构成
图1为完整的智能模块化高频变换22O V直流电 源系统框图。 系统由 交流配电单元、 整流模块、 PLC 监控模块、接地检测模块、电池巡检模块及远地PC 监控等模块组成。交流配电单元输入两路互为备用
直 流 配 电 模 块
图2 单母线自动调压接线方式电气原理图
意产生的，当 “ 主模块”因某种原因退出工作 ( 电 气上完全隔离) 后，系统将 自 动再比较出一个输出
电流最大的模块作为 “ 主模块”并 自动重新调整输 出，达到新的平衡。这样可以避免模块出现故障时 造成系统崩溃。 . 2 2 监控模块
监控模块由 采样板、 A/D板、D从板、CPU板、
. 3 1 工作状态 当工厂交流供电中断后，直流母线的电压 由蓄 电池提供，相应的直流设备可以从直流母线处获得 备用电源，同时提供PLC监控模块的电源。在交流 停电期间，监控模块仍然能够监视系统的状态，记 录停电时间、母线电压、设备的绝缘情况，并且给 出相应的报警。 监控模块通过RS232以及RS485通讯 接口，可以实现与远地上位机的通讯，及时把现场 的情况反映到集控室。当工厂的交流电源恢复供电 后，需要对蓄电池进行充电。此时监控模块根据蓄 电池当前的电池电压、电池放电时间、电池放电电 流的大小，计算出合适的充电状态以及充电电流以 适合蓄电池最佳充电曲线。如蓄电池在长时间放电 后，整流模块将按均衡充电模式工作。监控模块设 定整流模块的均充电压、均充限流电流及均充计时 时间等参数， 在均衡充电结束后 自动转入浮充状态。 . 3 2 工作设置 图2中的整流模块可根据用户需求容量灵活选 择，如电池为120AH的系统，可以选择3个10A整流
GZDW高频开关直流电源系统用户手册
1 系统安装及启动1.1 系统安装◆设备应安装在通风干燥的室内，并要求与酸减的有害气体隔离，以免腐蚀电气元件。
◆设备前后有门，应与墙或其它设备保持一定距离（大于800mm），以便检修与通风，柜体均需严格接地。
◆在连接进线和出线前，应检查所有开关均在断开位置。
◆将一路或两路交流进线电源接入交流进线端子，交流为三相三线制，无相序要求。
◆直流输出根据图纸和不同负载，接入相对应的馈电端子。
◆蓄电池在现场按分层进行串联安装接线，注意正负极性，应站在绝缘垫上，戴绝缘手套，使用较短的工具进行工作。
◆根据用户接口要求，可根据图1所示进行连接。
图2 WJK01监控接线盒A1/TXD、B1/RXD：RS-485/RS-232通信口接线盒电路板JP0 设置OUT1-1、OUT1-2：直流系统告警输出（空接点）。
OUT2-1、OUT2-2：直流系统告警输出（空接点）。
OUT3-1、OUT3-2：直流系统接地告警输出（空接点）。
IN1、COM 馈线空开跳和保险熔断信号输入，IN2—IN4备用。
DB1：电池电流测量接口。
DB2：充电机电流测量接口。
DB3：充电机控制及信号接口。
A2、B2：备用RS-485口。
1.2 系统启动◆确认输入交流电压为304～456V。
◆合上交流开关，交流电源指示灯亮。
◆监控单元正常工作后，进入参数菜单检查和设定各项参数。
◆合上蓄电池及直流各馈电开关，系统正常运行。
2 系统功能及特点2.1 充电管理◆手动均、浮充转换◆恒压、恒流、限流。
◆手动均、浮充转换。
◆充电机启、停控制。
◆按出厂设定的充电曲线自动运行浮充720小时自动转均充，交流停电超过10分钟，交流电源恢复后，自动转入均充，无论何种情况转入均充，均可按充电曲线自动完成均、浮充转换的全过程。
2.3 参数设置装置可对如下参数进行设置：◆系统参数设置。
◆告警参数设置。
◆通信参数设置。
2.2 记录查询◆运行记录◆操作记录◆告警记录2.2 告警显示显示当前的告警信息，并启动蜂鸣器，除在本装置屏幕上显示告警外，还可通过遥信功能及无源接点上报上位机或RTU及用于中央音响报警。
GZDW系列智能型高频开关柜直流电源柜适用于电力系统发
1、慨述GZDW系列智能型高频开关柜直流电源柜适用于电力系统发电厂、变电站等电气设备、继电保护装置直流电源系统、作为控制、信号、通信、保护及直流事故照明动力装置等的电源设备。
本产品符合JB/T5777.4-2000＜电力系统直流电源设备通用技术条件及安全要求＞标准。
本产品采用高频开关柜整流装置，具有体积小，质量轻，技术指标优越，模块化设计等特点。
2、使用环境环境温度：-5℃-＋40℃，月平均温度不大于35℃；海拔高度：2000M及以下（海拔2000M以上的可根据具体工况特殊设计）；相对湿度：不大于90％（温度25℃时），设备运行时不允许有凝露；使用场所无强烈振动和冲击，无爆炸危险的介质，无腐蚀和破坏绝缘的有害气体，无强磁场干扰；3、技术参数序号名称单位1 交流额定输入电压、三相四线制V 380±10%(频率20HZ±2 HZ)2 直流额定输出电压V 24、48、110、2203 输出直流额定电流 A 10-2004 蓄电池额定容量Ah 20-10005 稳压精度±0.5%6 稳流精度±0.5%7 纹波系数±0.5%8 效率≥88%9 噪音dB ≤60(A级)10 防护等级IP2011 外形尺寸mm 2260×800×600,2260×1000×600,2360×800×5504、产品特点柜体为组合式结构；充电、浮充电装置采用多个高频整流模块并联，N+1备份、自动均流；监控功能完善，高智能化，采用大屏幕液晶汉化显示，声光告警，或采用触摸屏。
全智能设计，以系统的各组合部分，交流配电、整流模块，直流馈电实现全参数本地及远端监控，主要监控量有：模块/开关机、充电方式、输出电压调节、输出限流点整定、双路交流自动切换、电池自动管理等；监控系统配有标准的RS-232和接口，与上位机联网，实现“四遥”功能。
GZDW微机控制高频开关直流电源系统产品使用...
产 品 使 用 说 明 书GZDW 微机控制高频开关直流电源系统（v4.0.0）珠海泰坦科技股份有限公司GZDW 微机控制高频开关直流电源系统使用说明书 v4.0.0目录一、概述 ..................................................................................................................................................4 1.1 关于本说明书 ................................................................................................................................4 1.2 安全提示 ........................................................................................................................................4 1.3 正常使用条件 ................................................................................................................................4 1.4 电源系统型号命名 ........................................................................................................................5 二、TEP-M 系列高频开关电源模块 ....................................................................................................5 2.1 产品概述 ........................................................................................................................................5 2.2 原理框图 ........................................................................................................................................5 2.3 主要特点 ........................................................................................................................................6 2.4 型号命名 ........................................................................................................................................7 2.5 主要技术指标 ................................................................................................................................8 2.6 模块前面板说明 ............................................................................................................................8 2.7 输入/出端子引脚说明 ...................................................................................................................9 2.7.1 TEP-M-E 系列电源模块输入/出端子........................................................................................9 2.7.2 TEP-M-F 系列电源模块输入/出端子 ......................................................................................10 2.8 通讯地址 ......................................................................................................................................10 2.9 模块安装 ......................................................................................................................................10 2.10 模块调试 .................................................................................................................................... 11 2.11 告警及常见故障排除 ................................................................................................................ 11 2.11.1 直流输出过/欠压或无输出告警 ............................................................................................ 11 2.11.2 交流输入（或直流输入）过/欠压告警 ................................................................................ 11 2.11.3 模块显示 OFF......................................................................................................................... 11 2.11.4 模块通讯指示灯 COM 不闪烁 .............................................................................................. 11 三、TEP-I 系列微机监控装置 ............................................................................................................12 3.1 型号命名 ......................................................................................................................................12 3.2 主要功能 ......................................................................................................................................12 3.3 操作使用说明 ................................................................................................................................1 3.3.1 按键 .............................................................................................................................................1 3.3.2 操作 .............................................................................................................................................1 3.3.2.1 主菜单 ......................................................................................................................................2 3.3.2.2 直流监控 ..................................................................................................................................2 3.3.2.3 交流屏监控 ..............................................................................................................................4 3.3.2.4 当前告警 ..................................................................................................................................5 3.3.2.5 蓄电池巡检 ..............................................................................................................................5 3.3.2.6 告警记录屏 ..............................................................................................................................6 3.3.2.6 支路监测 ..................................................................................................................................6 3.3.2.7 核对放电 ..................................................................................................................................7 3.3.2.8 系统参数 ..................................................................................................................................8 3.3.2.9 充电参数 ................................................................................................................................10 3.3.2.10 通讯参数 .............................................................................................................................. 112GZDW 微机控制高频开关直流电源系统使用说明书 v4.0.03.3.2.11 通道校准 ..............................................................................................................................12 3.4 蓄电池充、放电管理 ..................................................................................................................14 3.5 绝缘监测 ......................................................................................................................................15 3.6 蓄电池端电压检测 ......................................................................................................................15 四、设备成套 ........................................................................................................................................15 五、包装、运输及储存 ........................................................................................................................15 六、售后服务及订货须知 ....................................................................................................................16 附录 1：TEP-I-G 微机监控装置通讯规约 .........................................................................................17 附录 1-1：0#规约：泰坦规约 ..........................................................................................................17 附录 1-2：1#规约：MODBUS 规约 ................................................................................................25 附件 1-3：2#规约：新部颁 CDT 规约 ............................................................................................323GZDW 微机控制高频开关直流电源系统使用说明书 v4.0.0一、概述1.1 关于本说明书本说明书对GZDW微机控制高频开关直流电源系统的安装、使用、操作、维护、检查、 故障与排除及技术性能等内容进行了阐述和说明， 请用户在开箱后首先认真阅读理解， 并妥 善保管本说明书以备查阅。
介绍GZDW型智能高频开关直流电源系统
介绍GZDW型智能高频开关直流电源系统组成及工作原理和它的运行与维护；在运行与维护中常见故障的处理。
1 、引言在变电站中，直流电源是核心，为断路器分合闸及二次回路中的仪表、继电保护和事故照明等提供直流电源，它的重要性就可想而知了，它就相当于是变电站整个二次系统的心脏，为二次系统的正常运行提供动力。
但是很多二次技术人员都只对变电站的保护回路及控制回路等比较重视而对为继电保护回路提供能量的直流系统的重要性就忽视了。
平时维护一般只是进行一些简单的蓄电池电压测试和绝缘监视等。
这就使直流系统往往运行在不可控的状态，这是相当危险的。
下面简单谈一下直流系统的组成及工作原理和它的运行与维护。
2 、典型GZDW直流系统的组成及工作原理直流系统主要由充电模块、控制单元、直流馈电单元（合闸回路、控制回路、保护回路、信号回路、公用回路以及事故照明回路等）、降压单元、绝缘监测、蓄电池组等组成。
其中最主要的设备就是充电模块和蓄电池组。
近年来，随着电力技术的发展，高频开关模块型充电装置已逐步取代相控型充电装置，而阀控式密封铅酸蓄电池已逐步取代固定型铅酸蓄电池。
电力系统现在使用的高频开关电源整流系统比较老式直流系统的最大区别是模块化配置，比如GZDW型智能高频开关直流电源系统根据功能可划分为高频开关整流模块、监控模块、配电监控模块、调压硅链模块、绝缘监测模块、交流配电单元、蓄电池监测仪、蓄电池组、馈电单元几部分。
图1 系统原理框图请登陆:输配电设备网浏览更多信息图1 系统原理框图下面简单分析各个部分的工作原理和功能。
交流配电单元:直流系统一般都有两路交流电输入，正常时交流电输入切换开关置于“自动”位置，1路工作，2路备用，交流电经交流输入空气开关、交流接触器、避雷器等送至各个充电模块。
高频开关充电模块：三相三线交流电380V AC经三相整流桥整流后变成脉动的直流，在滤波电容和电感组成的LC滤波电路的作用下，输出约520VDC（2.34X220）左右的直流电压，再逆变为高频电压并整流为40KHZ的高频脉宽调制脉冲电压波，最后经过高频整流，滤波后变为220VDC的直流电压，经隔离二极管隔离后输出，一方面给蓄电池充电，另一方面给直流负载提供正常工作电流。
GZDW-直流柜
GZDW—6系列智能高频开关电源直流屏使用说明书Kh2.429.310 CZ—A编写校对审核标检批准上海凯华电源成套设备有限公司GZDW-6系列智能高频开关电源直流柜使用说明书一、简介:GZDW-6系列智能型高频开关电源直流柜是我公司按照电力部订货技术条件《DL/T459－2000》，结合多年的直流电源系统的研制及制造经验而开发的新一代无人值守电源系统。
它综合了高频开关技术和计算机技术，功率输出单元采用模块化(N+1)冗余设计，监控单元采用高性能高速PLC，显示操作单元采用GWS人机界面触摸屏，系统配置灵活。
使用操作简单、自动化程度高、可靠性高、维护简便，可带电热插拔等优点。
具有“遥控、遥测、遥信、遥调“功能，是新型的高品质直流操作电源。
适用于500KV及以下变电站、发电厂等无人值守场所。
二、使用条件:1.海拔高度不超过3000m2.环境温度－5℃～＋55℃3.日平均相对湿度不大于90％4.无强烈振动和冲击、无强电磁场干扰5.周围无严重尘土、爆炸性介质、腐蚀金属和破坏绝缘的有害气体、导电微粒及严重有霉菌6.垂直倾斜度不大于50三、型号含义及说明GZDW -6- / / －电池种类M：阀控式密封铅酸免维护电池额定直流输出电流(A)额定直流输出电压(V)电池额定容量(Ah)、双组电池×2设计序号智能型高频开关电源直流柜设计序号6：采用GWS人机界面触摸屏+PLC+高频开关电源模块组成的系统四、技术指标:GZDW-6系列智能高频开关电源直流屏技术参数及指标五、系统组成及特点:本系列产品由一列或一列以上柜体组成。
分别为充电柜、馈电柜及若干电池柜组成。
全套产品由新型GWS智能型人机界面触摸屏、高速高性能、高频开关电源模块及电流电压采样部分组成。
显示操作单元：GZDW-6采用新型高频开关电源系统。
操作界面直观，可方便地设置系统的运行参数及调整整流电源模块的开关机，进一步提高了系统的可靠性。
交流配电单元：采用2路交流进线方式，用户可随意接入1路或2路进线。
GZDW直流电源技术说明书
20
1
＜170 标 0.3~0.5 ＜800
标 10
30
＜260 准
＜1200 准 10
40
＜340 8
＜1600 6
10
50
＜425 路
＜2000 路 10
80
＜680
＜3200
10
100
＜850
＜4000
10
150
＜1275
＜6000
10
200
＜1700
＜8000
10
3
2
2
2260×800 2
3
技术选型手册
图 1-9 GZD 37 接线方案
图 1-10 GZD 39 接线方案 广州东芝白云菱机电力电子有限公司
技术选型手册
图 1-11 GZD 40 接线方案
图 1-12 GZD 41 接线方案 广州东芝白云菱机电力电子有限公司
技术选型手册
图 1-13 GZD 42 接线方案
图 1-14 GZD 43 接线方案 广州东芝白云菱机电力电子有限公司
1
充电模块 N+1 备份、单模块电压
1
充电模块 N+1 备份、双模块电压
2
充电模块 N+1 备份、单模块电压
2
充电模块 N+1 备份、单模块电压
2
充电模块 N+1 备份、单模块电压
2
充电模块 N+1 备份、双模块电压
直流母线 专用控制母线
适用范围
单母线分段
无
蓄电池容量较小的发电厂或大型变电站
单母线分段
一、直流屏组成
第一章 直流屏介绍
技术选型手册
GZDW直流电源系统说明书
GZDW□系列微机监控高频开关直流电源系统技术手册(V．1)深圳市科陆电源技术有限公司深圳市科陆电子科技股份有限公司目录直流电源系统............................................................... I目录....................................................................... I 第一章系统概述....................................................... - 1 -1.1引言 (1)1.2系统型号定义及设备命名方法 (1)1.2.1 微机监控高频开关直流电源系统型号及含义........................ - 1 -1.2.2 系统内设备命名................................................ - 2 -1.3系统功能特点. (2)1.4系统环境参数 (3)1.5系统技术参数 (3)1.6系统工作原理 (3)1.7系统结构 (5)第二章高频整流模块 ................................................... - 6 -2.1概述 (6)2.2模块特点 (6)2.3工作原理 (7)2.4均流技术 (7)2.5主要技术指标 (7)2.6整流模块的型号 (8)2.7机械外形 (9)2.7.1 外形尺寸...................................................... - 9 -2.7.2 前面板........................................................ - 9 -2.7.3 后面板....................................................... - 10 -第三章监控系统 ..................................................... - 11 -3.1CL6880V2直流电源系统监控装置.. (11)3.1.1 概述......................................................... - 11 -3.1.2 性能和特点................................................... - 11 -3.1.3 机械外形..................................................... - 12 -3.1.4 CL6880V2监控显示界面及操作说明.............................. - 14 -3.2CL6887高频开关电源交流配电监控模块.. (30)3.2.1 概述......................................................... - 30 -3.2.2 性能和特点................................................... - 31 -3.2.3 机械外形..................................................... - 31 -3.3CL6888高频开关电源直流配电监控模块.. (33)3.3.1 概述......................................................... - 33 -3.3.2 性能和特点................................................... - 34 -3.3.3 机械外形..................................................... - 34 -3.4CL6881V2高频开关电源开关（量）监测模块. (36)3.4.1 概述......................................................... - 36 -3.4.2 性能和特点................................................... - 36 -3.4.3 机械外形..................................................... - 36 -第四章系统通用组件 .................................................. - 38 -4.1CL6890系列数显变送器 (38)4.1.1 概述......................................................... - 38 -GZDW微机监控高频开关直流电源系统技术手册4.1.2 型号命名..................................................... - 38 -4.1.3 产品特点..................................................... - 39 -4.1.4 产品规格..................................................... - 39 -4.1.5 性能指标..................................................... - 39 -4.1.6 接线图....................................................... - 40 -4.2CL6891系列硅链降压装置.. (40).2.1 概述.......................................................... - 40 -4.2.2 型号命名..................................................... - 40 -4.2.3 产品特点..................................................... - 40 -4.2.4 技术参数..................................................... - 41 -4.2.5 接线图及结构图............................................... - 41 -4.3CL6884型微机直流系统绝缘监测仪 (42)4.3.1 概述......................................................... - 42 -4.3.2 面板布置及说明............................................... - 43 -4.3.3 操作说明..................................................... - 48 -4.3.4 通信协议..................................................... - 51 -4.3.5 注意事项..................................................... - 55 -4.4CL6882V2蓄电池巡检采集模块. (55)4.4.1 概述......................................................... - 55 -4.4.2 功能和特点................................................... - 55 -4.4.3 工作原理..................................................... - 55 -4.4.4 技术指标..................................................... - 56 -4.4.5 机械外形..................................................... - 56 -第五章系统结构...................................................... - 57 -5.1一体柜系统.. (58)5.1.1 系统特点..................................................... - 58 -5.1.2 交流配电单元的工作原理及结构................................. - 59 -5.1.3 直流馈电单元的工作原理及结构................................. - 60 -5.1.4 一体柜内部结构............................................... - 64 -5.2组屏柜系统.. (64)5.2.1 系统特点..................................................... - 65 -5.2.2 充电柜的原理及使用说明....................................... - 65 -5.2.3 馈电柜的工作原理及使用说明................................... - 67 -5.2.4 联络柜的工作原理及使用说明................................... - 70 -5.2.5 分电柜的工作原理及使用说明................................... - 70 -附录 A 系统接线方案 ................................................ - 70 -附录 B 绝缘监测仪接线图 (80)第一章系统概述1.1 引言深圳市科陆电源技术有限公司是科陆电子集团的子公司，是主要从事功率电子变换技术、自动控制和信号防雷技术的开发与应用的公司，是一家集科研、开发、制造、销售为一体的股份制民营高科技企业。
GZDW系列直流电源系统
GZDW系列直流电源系统一，产品概述GZDW系列直流电源系统，俗称直流屏，是采用一体化设计思想，由监控模块、整流模块、绝缘检测模块、电池巡检模块、开关量检测模块、降压模块等构造，具有技术先进、配置合理、测控智能化、操作简便等特点。
二，功能特点◆充电模块可带电插拔，在线维护，方便快捷。
配置多元化、组合方便。
◆提供两路交流输入接口，可完成两路交流输入的主备自动切换和互锁。
◆实现电池自动/手动充电管理，通过内部参数设置即可实现。
◆微机显示直流系统运行状态，可查询的信息包括交流数据，直流数据，电池数据，开关状态，绝缘数据，充电机信息，历史故障，24小时运行记录，当前故障等。
◆具备“四遥”功能，提供RS232/485通信接口及CDT、MODBUS等多种通讯规约选择。
◆系统设计采用电力部及国际电工委员会等标准，N+1冗余设计保证了产品的高度可靠性。
三，使用环境海拔：≤2000m湿度：月平均相对湿度≤90%，日平均相对湿度≤95%温度：设备运行期间周围空气温度-10℃- +40℃安装垂直倾斜度≤5%，使用地点不能有爆炸危险介质和有腐蚀金属的有害气体及导电介质。
四，主要参数交流输入电压：380±15%电网频率：50Hz±10%输出电流等级：10A-320A适用电池容量：10AH-2000AH额定输出电压：220V/110V,效率：≥95%（单模块）屏体外形尺寸：800*600*2260（mm）输出电压范围：198V-286V/99V-143V连续可调输出限流:额定电流*（10%-105%）动态响应：在20%负载跃变到80%负载时恢复时间≤200us，超调≤±5%绝缘电阻：≥20MΩ绝缘强度：输出对地、输入对地、输入对输出施加2.5KVAC，1min无飞弧无闪络可闻噪音：自冷≤40dB 风冷≤55dB（距柜体1米处）防护等级：≥IP30。
GZDW220系列智能高频开关电源使用手册
一 概述GZDW 系列直流屏，适用于电厂、变电所等重要负荷场所作为断路器直流操作机构的分、合闸、继电保护、自动装置、信号装置等使用的操作电源及事故照明、控制用直流电源。
二 正常使用条件户内使用，不靠墙布置。
海拔高度：<1000m 环境温度：-20℃ +40℃平均最大相对湿度90%（环境25℃）地震烈度：7度 （按8度级防）三 系统参数输入电压：380V ±15% 三相四线输入频率：50Hz ±10% 额定输出电压：220VDC 电流调节范围：10~100%Ie 稳压精度：≤±0.2%稳流精度：≤±0.5%四 系统工作原理方框图21QF1QF:交流输入1 2QF:交流输入2 3QF ：模块输入 5QF:控制母线 11QF-mQF:合闸输出1—合闸输出m 21QF-mQF:控制输出1—控制输出n 31QF-34QF:逆变输出1—逆变输出4两路交流输入经交流配电单元选择一路交流输入提供给模块；充电模块输出稳定的直流，一方面对电池补充充电和提供给合闸输出，另外提供控制输出，为负载提供正常的工作电流；监视系统对交流输入电压、模块状况、合母电压、控母电压及控母绝缘状况进行监视；操作员通过控制系统实现控母调压和电池均浮充转换等功能。
五 各单元工作原理 1、交流输入单元两路0.38kV 电源进线，两路电源进线开关具有备用自投功能，互为备用。
交流输入原理框架下图两路交流输入主从自动切换以第一路为主回路，第二路为备用回路，当第一路交流异常时，自动切换到第二路（前提是第二路交流正常，否则就无法自动进行切换）。
为防止两路交流同时接入到模块输入端，我们选择了合适的交流接触器以实现电气互锁和机械联锁。
防雷保护防雷器采用两级保护机制，在线路上实现两级防雷，有效地保护充电电源模块内部的电路不致因为交流输入回路遭受感应雷击和线路上电压而受到损害，提高系统的可靠性. 2 整流单元HMZ 系列电力模块采用三相三线制(无相序要求)380V AC 输入，输入范围宽；无中线电流损耗，具有软启动功能。
GZDW智能高频直流电源屏使用说明书-EMU10
L105
L106
L107
L112
L119
L120
L124
1 EGU0
Z101
ห้องสมุดไป่ตู้
Z102
Z103
Z104
Z105
Z106
Z107
Z112
H101
H102
H112
+11HM
+11KM
-11KM
V V11 V12
V
FL12
A
A12
I JYM-I
HD11
HD12
智能高频电力直流电源屏
3
GL11 1 EDU0 M12 M13 M14
A1 B1 C1 N1 A2 B2 C2 N2
XS1 XS2 XS3
交流接触器 交流空气开关
布线距离大于2.5米
到交流配电
A1 一路交流输入 B1 C1
线包
N1
D级防雷器
a b c N
A2
二路交流输入 B2
C2
线包
电池熔 丝告警 节点
PE
N2
J19－3
两路输入也可以采用手动控制切换输入。此时需要增加一个切换控制开关，即在交流接触器的线圈回路中通过切 换开关直接引入交流信号，以实现自动/手动控制。值得注意的是，不推荐用户在使用时长时间置于手动位置，因为此 时交流接触器直接工作在交流供电状态下，交流电源的波动范围太大对接触器线圈的稳定工作是不利的。这种方式不 推荐使用，因此具体控制连接不予提供。 一路输入时全部采用手动控制方式。
GZDW
智能高频电力直流电源屏
技术手册
GZDW 智能高频电力直流电源屏 技术使用手册
厦门兴厦控恒昌自动化有限公司为客户提供全方位的技术支持，用户可与就近的兴厦控恒昌自动化有 限公司办事处或客户服务部联系，也可直接与公司总部联系。
高频开关电源直流屏
产品名称：【高频开关电源直流屏】详细介绍：GZDW系列高频开关直流电源柜一、适用范围GZDW系列直流电源系统主要由智能高频开关电源模块、中央监控单元、免维护蓄电池和馈电回路等构成，具有重量轻、体积小、效率高、无污染等诸多优点，是传统直流电源成套装置的理想换代产品。
主要适用于中小型发电厂、水电站、各类变电站、开闭所和其它使用直流设备的领域，如石化、矿山、铁路、通讯、冶金、高层建筑等，作为高压开关分合闸、继电刨花、自动装置、信号装置等使用的操作电源及事故照明、控制用直流电源。
二、型号命名规则如：GZDW—40AH/220V—M—GK表示额定电压为220V，蓄电池容量为40Ah，电池种类为铅酸蓄电池的高频开关电源一体柜系统。
三、系统特点● 两路交流输入，能自动实现切换，可靠性高，系统运行稳定；● 采用开关电源技术，输出纹波大大减小，有效的延长了电池的使用寿命；● 充电机与控制整流器采用相互独立的方式，故障时充电机与控制整流器可以相互替换；● 采用高品质，高性能的中央监控单元，能可靠的进行数据采集和信号处理等；● 高频开关电源采用N+1热备份，使得任意一个模块退出运行均不影响系统的正常运行，保证了整个系统的可靠性,可方便地满足各种系统的要求；● 当中央控制系统故障退出时，充电及整流模块能正常工作，确保供电系统能正常工作；● 通过中央监控系统实现蓄电池均充/浮充的自动转换；● 严格按照蓄电池充电曲线对蓄电池进行充电，避免过充和欠充现象，能有效延长电池的使用寿命；● 可根据环境温度及时调整充电电压，使电池保持在最佳充电状态；● 以特制的二极管整流模块替代传统硅链，确保降压单元的高可靠性；● 人机界面全中文显示，界面友好，直观形象，操作简便；● 人机界面具有进行参数设置、状态查询、开关机控制等功能；● 开放式接口设计，具有强大的通讯功能，可通过微机通讯接口实现“遥信、遥测、遥控、遥调”功能，可根据用户需要传递相应的实时数据和告警信息；● 可靠的防雷和电气绝缘措施，选配的绝缘监测装置能够实时监测系统绝缘情况，确保系统和人身安全。
GZDW直流系统说明书
2.2.3
模块特点
-5-
深圳市新能力科技有限公司
GZDW 高频开关电源直流系统说明书
口自动由绿变红，同时由监控模块输出告警信号；过压保护器盒面板上，任一绿色发光二极管熄灭时， 表示已有故障，需及时排除。
2.1.3 接地
本电源系统的接地包括安全保护接地和防雷接地。系统安全保护接地点设在机柜底座后端，防雷接地 点连接在交流配电单元的接地汇集排上，同时在每个模块后面板装有接地螺栓，确保模块安全保护地与 机架可靠连接。
2.1.2 防雷措施
雷击分直击雷和感应雷两种,电路直接遭雷击时,电缆中流过很大电流,同时引起几千伏的过电压, 直接加到线路装置和电源设备上,持续时间达若干微秒,这种雷的危害性最大;感应雷,通过雷云之间或雷 云对地的放电,在附近的线缆或用电设备等导体上产生感应过电压,危害设备的安全. 直流电源系统具有先进的防雷装置,所用防雷器件均为世界名牌产品,防雷线路亦严格按照国际电 工委员会(IEC) 标准IEC1024、 IEC664 、IEC1312 及IEC61643 等进行设计与安装，在建筑物机房等其 它防雷措施按有关标准规定完成后，该电源防雷系统可将雷电的危害降低至最小。 本直流电源系统的防雷，由避雷器（C 级、D 级）和过压保护器组成，用户可以在电源系统交流输入前 12~25 米线路中安装防雷装置C 级防雷器或D 级防雷器。 安装在电源系统交流配电部分C 级防雷器的最 大通流容量为40KA（D 级防雷器的最大通流容量为20KA），失效后可自动报警，它的工作状态显示窗
电流调节功能 在模块的前面板有输出电流调节电位器，在无监控集中控制时，可调节单台模块输出电流值，限 流点可在 0.2Imax~Imax 连续可调。在有监控时，限流值可由监控系统设定，电位器调节无效;
GZDW-220RS智能高频开关电力操作电源系统第一章
第一章概述GZDW-220RS智能高频开关电力操作电源系统由交配电单元、充电模块单元、降压硅链单元、直流馈电单元、配电监控单元、监控模块单元及绝缘监测单元组成。
