LED数码管及引脚图材料LED数码管现实上是由七个发光管构成8字形构成的,加上小数点就是8个.这些段分离由字母a,b,c,d,e,f,g,dp来暗示.当数码管特定的段加上电压后,这些特定的段就会发亮,以形成我们眼睛看到的 2个8数码管字样了.如：显示一个“2”字,那么应该是a亮b亮g亮e亮d亮f不亮c不亮dp不亮.LED数码管有一般亮和超亮等不合之分,也有0.5寸.1寸等不合的尺寸.小尺寸数码管的显示笔划经常运用一个发光二极管构成,而大尺寸的数码管由二个或多个发光二极管构成,一般情形下,单个发光二极管的管压降为1.8V阁下,电流不超出30mA.发光二极管的阳极衔接到一路衔接到电源正极的称为共阳数码管,发光二极管的阴极衔接到一路衔接到电源负极的称为共阴数码管.经常运用LED数码管显示的数字和字符是0.1.2.3.4.5.6.7.8.9.A.B.C.D.E.F. led数码管（LED Segment Displays）是由多个发光二极管封装在一路构成“8”字型的器件,引线已在内部衔接完成,只需引出它们的各个笔划,公共电极.led数码管经常运用段数一般为7段有的另加一个小数点,还有一种是相似于3位“+1”型.位数有半位,1,2,3,4,5,6,8,10位等等....,led数码管依据LED的接法不合分为共阴和共阳两类,懂得LED的这些特征,对编程是很主要的,因为不合类型的数码管,除了它们的硬件电路有差别外,编程办法也是不合的.图2是共阴和共阳极数码管的内部电路,它们的发光道理是一样的,只是它们的电源极性不合罢了.色彩有红,绿,蓝,黄等几种.led数码管普遍用于内心,时钟,车站,家电等场合.选用时要留意产品尺寸色彩,功耗,亮度,波长等.下面将介绍经常运用LED数码管内部引脚图片10引脚的LED数码管图1 这是一个7段两位带小数点 10引脚的LED数码管LED数码管引脚界说图2 引脚界说每一笔划都是对应一个字母暗示 DP是小数点.LED数码管要正常显示,就要用驱动电路来驱动数码管的各个段码,从而显示出我们要的数位,是以依据LED数码管的驱动方法的不合,可以分为静态式和动态式两类.A.静态显示驱动：静态驱动也称直流驱动.静态驱动是指每个数码管的每一个段码都由一个单片机的I/O埠进行驱动,或者运用如BCD码二-十进位*器*进行驱动.静态驱动的长处是编程简略,显示亮度高,缺陷是占用I/O埠多,如驱动5个数码管静态显示则须要5×8=40根I/O埠来驱动,要知道一个89S51单片机可用的I/O埠才32个呢.故现实运用时必须增长*驱动器进行驱动,增长了硬体电路的庞杂性.B.动态显示驱动：数码管动态显示介面是单片机中运用最为普遍的一种显示方法之一,动态驱动是将所稀有码管的8个显示笔划"a,b,c,d,e,f,g,dp "的同名端连在一路,别的为每个数码管的公共极COM增长位元选通掌握电路,位元选通由各自自力的I/O线掌握,当单片机输出字形码时,所稀有码管都吸收到雷同的字形码,但毕竟是谁人数码管会显示出字形,取决于单片机对位元选通COM端电路的掌握,所以我们只要将须要显示的数码管的选通掌握打开,该位元就显示出字形,没有选通的数码管就不会亮.透过火时轮流掌握各个LED数码管的COM端,就使各个数码管轮流受控显示,这就是动态驱动.在轮流显示进程中,每位元数码管的点亮时光为1～2ms,因为人的视觉暂留现象及发光二极体的余辉效应,尽管现实上列位数码管并不是同时点亮,但只要扫描的速度足够快,给人的印象就是一组稳固的显示材料,不会有闪耀感,动态显示的后果和静态显示是一样的,可以或许节俭大量的I/O埠,并且功耗更低.7段LED数码管是运用7个LED（发光二极管）外加一个小数点的LED组合而成的显示装备,可以显示0~9等10个数字和小数点,运用异常普遍.这类数码管可以分为共阳极与共阴极两种,共阳极就是把所有LED的阳极衔接到配合接点com,而每个LED的阴极分离为a.b.c.d.e.f.g及dp（小数点）;共阴极则是把所有LED的阴极衔接到配合接点com,而每个LED的阳极分离为a.b.c.d.e.f.g及dp（小数点）,如下图所示.图中的8个LED分离与上面谁人图中的A~DP各段相对应,经由过程掌握各个LED的亮灭来显示数字.那么,现实的数码管的引脚是如何分列的呢？对于单个数码管来说,从它的正面看进去,左下角谁人脚为1脚,以逆时针偏向依次为1~10脚,左上角谁人脚等于10脚了,上面两个图中的数字分离与这10个管脚一一对应.留意,3脚和8脚是连通的,这两个都是公共脚.还有一种比较经常运用的是四位数码管,内部的四个数码管共用a~dp这8根数据线,为人们的运用供给了便利,因为里面有四个数码管,所以它有四个公共端,加上a~dp,共有12个引脚,下面等于一个共阴的四位数码管的内部构造图（共阳的与之相反）.引脚分列依旧是从左下角的谁人脚（1脚）开端,以逆时针偏向依次为1~12脚,下图中的数字与之一一对应.。

最全的LED引脚《七段共阳+共阴数码管引脚图》四位数码管引脚图

3l a《七段数码管引脚图》数码管使用条件：a 、段及小数点上加限流电阻c 、使用电流：静态：总电流80mA(每段IomA)；动态：平均电流4-5mA 峰值电流100mA 上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了，有问题请到电子论坛去交流.数码管使用注意事项说明：(1) 数码管表面不要用手触摸，不要用手去弄引角; (2) 焊接温度：2 6 0度；焊接时间：5 S (3) 表面有保护膜的产品,可以在使用前撕下来。

七段数码管引脚图 Bt) DPAECDEFGPP 10 9 7 5 4 2 I 6b 、使用电压：段：根据发光颜色决定;小数点：根据发光颜色决定 A1位七段数码管这类数码管可以分为共阳极与共阴极两种，共阳极就是把所有LED 的阳极连接到共同接点COm 而每个LED 的阴极分别为a 、b 、c 、d 、e 、f 、g 及dp （小数点）；共阴极则是把所有LED 的阴极连接到共同接点Com 而每个LED 的阳极分别为a 、 b 、c 、d 、e 、f 、g 及dp （小数点），如下图所示。

图中的 8个LED 分别与上面那个图中的A~DP 各段相对应，通过控制各个 LED 的亮灭来显示数字。

共阳7 6 4 21JW 氐加7 6 4 2 1½⅛et那么，实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去，左下角那个脚为1脚，以逆时针方向依次为1~10脚，左上角那个脚便是10脚了，上面两个图中的数字分别与这10个管脚一一对应。

注意，3脚和8脚是连通的，这两个都是公共脚。

1、 4位七段数码管还有一种比较常用的是四位数码管，内部的 4个数码管共用a~dp 这8 根数据线，为人们的使用提供了方便，因为里面有4个数码管，所以它有4个公共端，加上a~dp ,共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。

CD4511引脚图及功能文档

CD4511引脚图及功效CD4511是一个用于驱动共阴极 LED （数码管）显示器的BCD 码—七段码译码器,特色如下：具有BCD转换.消隐和锁存掌握.七段译码及驱动功效的CMOS电路能供给较大的拉电流.可直接驱动LED显示器.用CD4511实现LED与接口办法如下图：其功效介绍如下：BI：4脚是消隐输入掌握端,当BI=0 时,不管其它输入端状况若何,七段数码管均处于熄灭（消隐）状况,不显示数字.LT：3脚是测试输入端,当BI=1,LT=0 时,译码输出全为1,不管输入 DCBA 状况若何,七段均发亮,显示“8”.它重要用来检测数码管是否破坏.LE：锁定掌握端,当LE=0时,许可译码输出. LE=1时译码器是锁定保持状况,译码器输出被保持在LE=0时的数值.A1.A2.A3.A4.为8421BCD码输入端.a.b.c.d.e.f.g：为译码输出端,输出为高电平1有用.CD4511的内部有上拉电阻,在输入端与数码管笔段端接上限流电阻就可工作.1. CD4511的引脚CD4511具有锁存.译码.消隐功效,平日以反相器作输出级,通经常运用以驱动LED.其引脚图如3-2所示.各引脚的名称：个中7.1.2.6分离暗示A.B.C.D;5.4.3分离暗示LE.BI.LT;13.12.11.10.9.15.14分离暗示 a.b.c.d.e.f.g.左边的引脚暗示输入,右边暗示输出,还有两个引脚8.16分离暗示的是VDD.VSS.2. CD4511的工作道理1.CD4511的工作真值表如表3-22.锁存功效译码器的锁存电路由传输门和反相器构成,传输门的导通或截止由掌握端LE的电平状况. 当LE为“0”电平导通,TG2截止;当LE为“1”电日常平凡,TG1截止,TG2导通,此时有锁存感化.如图3-3（3）译码CD4511译码用两级或非门担任,为了简化线路,先用二输入端与非门对输入数据B.C进行组合,得出...四项,然后将输入的数据A.D一升引或非门译码.（4）消隐BI为消隐功效端,该端施加某一电平后,迫使B端输出为低电平,字形消隐.消隐掌握电路如图3-4所示.消隐输出J的电平为J= =（C+B）D+BI如不斟酌消隐BI项,便得J=（B+C）D据上式,当输入BCD代码从1010---1111时,J端都为“1”电平,从而使显示器中的字形消隐.表3-2 CD 4511的真值表CD4518/CC4518是二.十进制（8421编码）同步加计数器,内含两个单元的加计数器,其功效表如真值表所示.每单个单元有两个时钟输入端CLK和EN,可用时钟脉冲的上升沿或降低沿触发.由表可知,若用ENABLE旌旗灯号降低沿触发,触发旌旗灯号由EN端输入,CLK端置“0”;若用CL℃K旌旗灯号上升沿触发,触发旌旗灯号由CL℃K端输入,ENABLE端置“1”.RESET端是清零端,RESET 端置“1”时,计数器各端输出端Q1～Q4均为“0”,只有RESET端置“0”时,CD4518才开端计数.CD4518采取并行进位方法,只要输入一个时钟脉冲,计数单元Q1翻转一次;当Q1为1,Q4为0时,每输入一个时钟脉冲,计数单元Q2翻转一次;当Q1=Q2=1时,每输入一个时钟脉冲Q3翻转一次;当Q1=Q2=Q3=1或Q1=Q4=1时,每输入一个时钟脉冲Q4翻转一次.如许从初始状况（“0”态）开端计数,每输入10个时钟脉冲,计数单元便主动恢复到“0”态.若将第一个加计数器的输出端Q4A作为第二个加计数器的输入端ENB的时钟脉冲旌旗灯号,即可构成两位8421编码计数器,依次下去可以进行多位串行计数.CD4520/CC4520为二进制加计数器,由两个雷同的内同步4级计数器构成.计数器级为D型触发器,具有内部可交流CP和EN线,用于在时钟上升沿或降低沿加计数.在单个单元运算中,EN输入保持高电平,且在CP上升沿进位.CR线为高电日常平凡,计数器清零.计数器在脉动模式可级联,经由过程将Q3衔接至下—计数器的EN输入端可实现级联,同时后者的CP输入保持低电平.引脚功效：CD4518 CD4520 引脚图CD4518逻辑图CD4520逻辑图CD4518 CD4520时序图典范运用电路：纹波串联4个计数器正极性边沿触发同步串联二进制计数器负边沿触发功效图极限参数：。

数码管的接线及显示(程序)

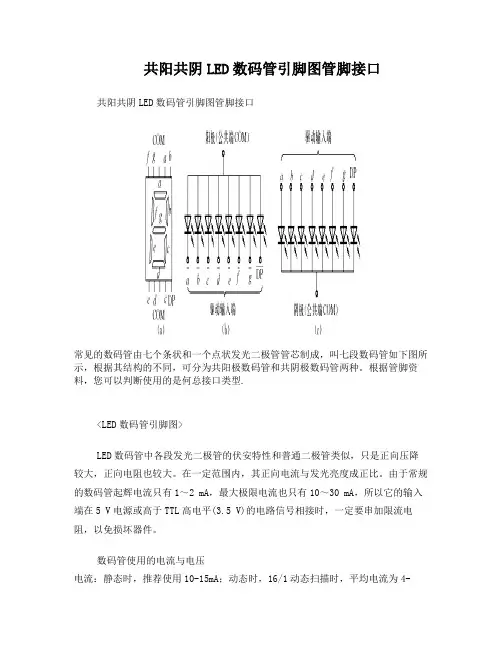

共阳共阴LED数码管引脚图管脚接口共阳共阴LED数码管引脚图管脚接口常见的数码管由七个条状和一个点状发光二极管管芯制成，叫七段数码管如下图所示，根据其结构的不同，可分为共阳极数码管和共阴极数码管两种。
