房屋建筑学变形缝
变形缝的构造特点
变形缝的构造特点变形缝是建筑中常用的一种结构连接方式，用于连接不同构件或结构体之间的不同变形、不同材质和不同性能的部分，以满足建筑结构在使用过程中的变形和位移要求。
其构造特点主要表现在以下几个方面：1.变形缝的布置：变形缝的设置通常沿着结构的纵向和横向方向布置。
纵向变形缝通常沿建筑的长度方向布置，分隔成若干独立承重的结构体；横向变形缝通常沿建筑的宽度方向布置，以分隔成若干独立承重的结构体。
2.变形缝的形式：变形缝有多种形式，常见的有斜向变形缝、垂直变形缝、水平变形缝等。
不同形式的变形缝根据建筑结构的需要，采用不同的布置和构造方式。
3.变形缝的材料：变形缝的材料通常选择弹性材料，如橡胶、塑料、纤维材料等。
这些弹性材料具有良好的伸缩性和耐久性，可以满足结构的变形和位移要求，并能够承受一定的荷载。
4.变形缝的填充物：变形缝通常需要填充一定的填充物，以降低结构之间的位移和震动传递。
填充物通常选择聚氨酯、聚苯乙烯泡沫等材料，具有较好的抗震性能和防水性能。
5.变形缝的固定方式：变形缝通常通过一定的固定方式连接到结构中，以确保其稳定和可靠。
固定方式常见的有钢制或铝制固定条、焊接、法兰连接等方式，这些固定方式保证了变形缝与其他结构的连接强度和刚度。
6.变形缝的尺寸设计：变形缝的尺寸设计是保证结构变形和位移能够顺利发生的关键。
变形缝的尺寸设计需要根据结构的变形和位移量、温度变化、荷载大小等因素进行综合考虑，以确保变形缝的合理性。
7.变形缝的防水处理：变形缝在建筑中常处于室外或者水平面上，对于防水处理较为重要。
常用的防水方式有设置防水层、防水卷材等来保证变形缝处的防水性能，以防止水分渗透损坏变形缝或其周边结构。
总之，变形缝作为建筑结构连接的重要部分，在结构变形和位移的要求下，通过合理的布置、选择适宜的材料、采用恰当的填充物和固定方式等手段，满足结构的变形和位移需求，并确保其连接的稳定和可靠性。
房屋建筑学辅导资料十六
房屋建筑学辅导资料十六主题：第十一章变形缝学习时间：2014年7月14日－7月20日内容：本周主要学习第十一章变形缝，本章内容较少，同学们掌握变形缝的概念、变形缝的种类以及各种变形缝的适用情况即可。
一、学习要求1、掌握变形缝的概念；2、了解伸缩缝的构造；3、掌握沉降缝的设置及构造；4、掌握沉降缝的设置及构造。
二、主要内容第十一章变形缝建筑物由于受气温变化、地基不均匀沉降以及地震等因素的影响，使结构内部产生附加应力和变形，如处理不当，将会造成建筑物的破坏，产生裂缝甚至倒塌，影响使用与安全。
其解决方法有二：一是加强建筑物的整体性，使之具有足够的强度与刚度来克服这些破坏应力，不产生破裂；二是预先在这些变形敏感部位将结构断开，留出一定的缝隙，以保证各部分建筑物在这些缝隙中有足够的变形宽度而不造成建筑物的破损。
这种将建筑物垂直分割开来的预留缝隙称为变形缝。
变形缝有三种，即伸缩缝、沉降缝合防震缝。
变形缝的材料及构造应根据其部位和需要分别采取防水、防火、保温、防虫害等安全防护措施，并使其在产生位移或变形时不受阻，不被破坏。
第一节伸缩缝（一）伸缩缝的设置建筑物因受温度变化的影响而产生热胀冷缩，在结构内部产生温度应力，当建筑物长度超过一定限度时，建筑平面变化较多或结构类型变化较大时，建筑物会因热胀冷缩变形较大而产生开裂。
为预防这种情况发生，常常沿建筑物长度方向每隔一定距离或结构变化较大处预留缝隙，将建筑物断开。
这种因温度变化而设置的缝隙就称为伸缩缝或温度缝。
伸缩缝要求把建筑物的墙体、楼板层、屋顶等地面以上部分全部断开，基础部分因受温度变化影响较小，不需断开。
伸缩缝是将基础以上的建筑构件全部分开，并在两个部分之间留出适当的缝隙，以保证伸缩缝两侧的建筑构件能在水平方向自由伸缩。
缝宽一般在20~40mm。
（二）伸缩缝构造Ⅰ、伸缩缝的结构处理1、砖混结构变形缝最好设置在平面图形有变化处，以利隐蔽处理。
2、框架结构框架结构的伸缩缝结构一般采用悬臂梁方案，也可采用双梁双柱方式，但施工较复杂。
《房屋建筑学》变形缝
第十章变形缝构造一、变形缝概念及设置•二、变形缝处理的原则三、各部位变形缝构造措施1一、变形缝概念及设置•由于受温度变化、不均匀沉降以及地震等因素的影响，建筑结构内部将产生附加应力，这种应力常常使建筑物产生裂缝甚至破坏。
•为防止建筑物在外界因素作用下，结构内部产生附加变形和应力，导致建筑物开裂、碰撞甚至破坏而预留的构造缝，包括伸缩缝、沉降缝和抗震缝。
2过大的温度应力使墙体产生裂缝3设计时预先在变形敏感的部份将结构断开，预留缝隙，即变形缝4建筑物长度过长时，设置温度缝6砌体房屋伸缩缝的最大间距7钢筋混凝土房屋伸缩缝最大间距8高层与裙房之间设沉降缝14沉降缝的宽度与建筑物的高度及地基的承载力情况有关163、防震缝•防震缝是为了防止建筑物的各部分在地震时相互撞击造成变形和破坏而设置的垂直预留缝。
防震缝应将建筑物分成若干体型简单、结构刚度均匀的独立单元。
17下列情况之一出现时宜设防震缝：•(1)建筑平面体型复杂，有较长突出部分，应用防震缝将其分开，使成为简单规整的独立单元。
•(2)建筑物立面高差超过6m，在高差变化处须设防震缝；•(3)建筑物毗连部分结构的刚度、重量相差悬殊处，须用防震缝分开；•(4)建筑物有错层且楼板高差相差三分之一层高或1m时，须在高度变化处设防震缝。
•沉降缝和伸缩缝可兼作抗震缝18•多高层钢筋混凝土结构房屋,应尽量选用合理的建筑结构方案,不设防震缝。
•当必须设置时,其最小宽度与地震烈度及建筑高度有关。
•一般，地震烈度越大，防震缝宽度越大；建筑高度越高,防震缝宽度越大。
抗震缝宽度（mm）抗震缝两侧结构类型不同时，宜按较大一侧确定缝宽。
多层砌体建筑50～7020框架框剪建筑（1）当高度不超过15m时，可采用70mm；（2）当高度超过15m时，按不同设防烈度增加缝宽：6度地区，建筑每增高5m，缝宽增加20mm；7度地区，建筑每增高4m，缝宽增加20mm；8度地区，建筑每增高3m，缝宽增加20mm；9度地区，建筑每增高2m，缝宽增加20mm。
变形缝—变形缝的基础知识(建筑构造)
防震缝的设置原则
•在地震设防烈度为7～9度地区，有下列情况之一时需设 防震缝： •（1）毗邻房屋立面高差大于6m； •（2）房屋有错层且楼板高差较大； •（3）房屋毗邻部分结构的刚度、质量截然不同。
砌体结构防震缝的宽度
多层 70~100mm
高层 100~150mm
框架结构防震缝的宽度
建筑高度/地震烈度
变形缝的设置原则
伸缩缝的设置原则
• 建筑物因受到温度变化的影响而产生热胀冷缩，使结构构件内 部产生附加应力而变形。当建筑物较长时为避免建筑物因热胀 冷缩较大而使结构构件产生裂缝，建筑中需设置伸缩缝。
(1)建筑物长度超过一定长度； (2)建筑平面复杂，变化较多； (3)建筑中结构类型变化较大时，建筑中需设置伸缩缝。 • 设置伸缩缝时，通常是沿建筑物长度方向每隔一定距离或结构
软弱地基
湿陷性黄土地基
表：沉降缝的宽度
建筑物高度 H＜5m H=5m~10m H=10m~15m 2~3层 4~5层 5层以上
沉降缝宽度/mm 30 50 70 50~80 80~120 ＞120 ≥30~70
防震缝的设置原则
•强烈地震对地面建筑物和构筑物的影响或损坏是极大的，因此在 地震区建造房屋必须充分考虑地震对建筑物所造成的影响。我国 建筑抗震设计规范中明确了我国各地区建筑物抗震的基本要求。 建筑物的防震和抗震通常可从设置防震缝和对建筑进行抗震加固 两方面考虑。在地震区建造房屋，应力求体形简单，重量、刚度 对称并均匀分布，建筑物的形心和重心尽可能接近，避免在平面 和立面上的突然变化，同时最好不设变形缝，以保证结构的整体 性，加强整体刚度。
缝宽度
≤15m
≥100m
6度
7度 ＞15m
8度
房屋建筑学复习题
房屋建筑学复习题-CAL-FENGHAI.-(YICAI)-Company One1房屋建筑学复习题一、名词解释1.圈梁：沿外墙周围及部分内墙设置的连续封闭的梁2.泛水：屋面防水层与垂直于屋面的凸出物交接处的防水处理3.过梁：门窗洞口上部用于承担上部砌体荷载，并传递给门和两侧墙的水平承重构件4.框架结构：承重系统和非承重系统有明确的分工，支承建筑空间的骨架结构。
如梁、柱是承重系统，而分隔室内外空间的维护结构和轻质隔墙是不承重5.变形缝：保证房屋在温度变化、基础不均匀沉降或地震时有一定的自由伸缩，以防止墙体开裂、结构破坏而预先在建筑上留的竖直的缝6.构造柱：为提高建筑砌体结构的抗震性能，规范要求在房屋的砌体内适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性的钢筋混凝土柱7.层高：上下两层楼面或楼面和地面之间的垂直距离8.基础埋置深度（基础埋深）：指从室外设计地面至基础底面的深度。
（基础按其埋置深度大小分为浅基础和深基础，基础埋深不超过5m时称为浅基础）9.散水：沿建筑物外墙四周地面设置的向外倾斜的排水构件10.清水墙：在砌筑完后不用抹灰，而是用高标号砂浆进行钩缝的一种施工方法，要求砌筑时横平竖直11.勒脚：外墙外侧与室外地面交界处的竖向保护构件二、设计绘图题1.设计混凝土散水 P1902.设计楼梯（含计算过程） P237A.确定楼梯形式B.踏步：高a=150mm 宽b=300mmC.踏步级数：N=层高/踏步高D.楼梯的长度：c=b*(N/2-1)E.楼梯的宽度：d=（开间-墙厚-井深）/2F.平台宽：D>=dG.最小径深尺寸：C+D*2H.平台净空高度>=2000mmI.楼梯段净空>=2200mmJ.长短跑架空3.设计水平防潮层和垂直防潮层 P1894.设计屋面排水 P223三、简答题1.居住建筑按层高分类住宅按层数划分如下：一、低层住宅为一层至三层；二、多层住宅为四层至六层；三、中高层住宅为七层至九层；四、高层住宅为十层及以上2.楼梯的分类按位置（室内楼梯、室外楼梯）按使用性质（交通楼梯、辅助楼梯、疏散楼梯）按防烟、火作用（敞开式楼梯、封闭楼梯、防烟楼梯、室外防火楼梯）按结构材料（木楼梯、钢筋混凝土楼梯、金属楼梯、混合式楼梯）按结构形式（梁式楼梯、板式楼梯、悬臂式楼梯、悬挂式楼梯、墙撑式楼梯）按组合方式（单跑楼梯、双跑楼梯、三跑楼梯、双折式楼梯、曲尺式折角楼梯、双分式楼梯、双合式楼梯、剪刀梯、交叉双跑楼梯、圆形楼梯、螺旋形楼梯、弧形楼梯）3.楼梯底层平台的设计处理手法 P2364.变形缝的种类和设计原则变形缝有伸缩缝、沉降缝、防展缝三种形式。
屋面变形缝

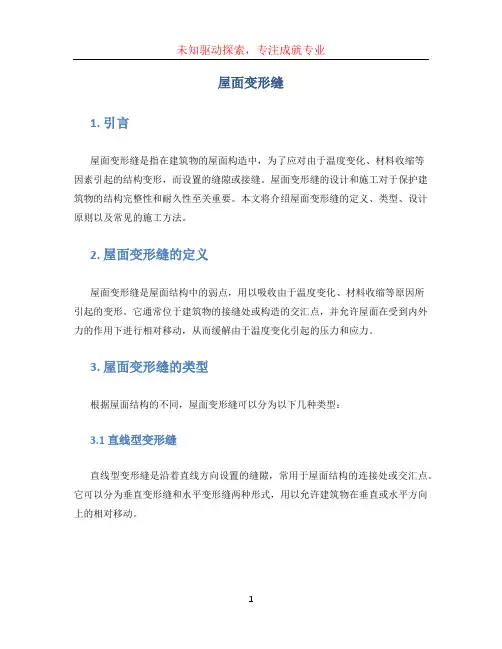

屋面变形缝1. 引言屋面变形缝是指在建筑物的屋面构造中，为了应对由于温度变化、材料收缩等因素引起的结构变形，而设置的缝隙或接缝。
屋面变形缝的设计和施工对于保护建筑物的结构完整性和耐久性至关重要。
本文将介绍屋面变形缝的定义、类型、设计原则以及常见的施工方法。
2. 屋面变形缝的定义屋面变形缝是屋面结构中的弱点，用以吸收由于温度变化、材料收缩等原因所引起的变形。
它通常位于建筑物的接缝处或构造的交汇点，并允许屋面在受到内外力的作用下进行相对移动，从而缓解由于温度变化引起的压力和应力。
3. 屋面变形缝的类型根据屋面结构的不同，屋面变形缝可以分为以下几种类型：3.1 直线型变形缝直线型变形缝是沿着直线方向设置的缝隙，常用于屋面结构的连接处或交汇点。
它可以分为垂直变形缝和水平变形缝两种形式，用以允许建筑物在垂直或水平方向上的相对移动。
3.2 弧形型变形缝弧形型变形缝是呈曲线形状设置的缝隙，常用于圆顶或拱形屋面结构中。
通过设置弧形变形缝，可以减少由于屋面结构的曲线形状而引起的应力集中和裂缝。
3.3 圆形型变形缝圆形型变形缝是呈环状设置的缝隙，主要用于大型建筑物的屋面结构。
它能够吸收由于建筑物自重、风压和温度变化引起的变形，从而保护建筑物的结构完整性。
4. 屋面变形缝的设计原则4.1 弹性与抗压性屋面变形缝的设计应考虑材料的弹性和抗压性。
选用具有一定弹性的材料，能够在受力时产生适当的变形，从而缓解应力集中。
同时，材料还应具有较高的抗压性能，以保证变形缝能够承受其他建筑结构的重量。
4.2 合理的宽度和深度屋面变形缝的宽度和深度需合理确定，以确保充分吸收屋面结构的变形。
过宽或过深的变形缝可能会导致材料断裂或变形失效，而过窄或过浅的变形缝则无法有效缓解应力。
4.3 耐候性和防水性变形缝材料应具有较好的耐候性和防水性，能够抵御紫外线辐射、雨水侵入和温度变化等因素的影响。
这样能够延长变形缝的使用寿命，提高建筑物的防水性能。
变形缝直接高差2公分
变形缝直接高差2公分摘要：1.变形缝的定义和作用2.变形缝直接高差2公分的设计标准3.变形缝在建筑和桥梁工程中的应用4.变形缝的施工要求和注意事项5.变形缝对建筑物和桥梁的影响及维护正文：变形缝是建筑物和桥梁结构中的一种重要构件，主要用于缓解由于温度变化、地基沉降、地震等原因引起的结构变形。
变形缝直接高差2公分，这是一种特定的设计要求，符合我国相关设计规范。
变形缝直接高差2公分的设计标准，是为了保证变形缝在建筑物和桥梁的使用过程中，能够有效地传递和缓解各种作用在结构上的力量，防止裂缝的产生，延长结构的使用寿命。
在建筑和桥梁工程中，变形缝的应用非常广泛。
例如，在建筑物中，变形缝通常设置在建筑物的墙体、屋顶、楼层等地方，以防止由于温度变化、地基沉降等原因引起的裂缝。
在桥梁工程中，变形缝通常设置在桥梁的梁、板、墩等地方，以防止由于温度变化、桥梁自重等原因引起的裂缝。
变形缝的施工要求非常严格。
首先，变形缝的设置位置必须符合设计要求。
其次，变形缝的施工必须保证其结构和功能的完整性。
最后，变形缝的施工必须按照施工规范进行，以确保施工质量。
变形缝对建筑物和桥梁的影响非常重要。
变形缝能够有效地缓解由于温度变化、地基沉降、地震等原因引起的结构变形，防止裂缝的产生，延长结构的使用寿命。
同时，变形缝的维护也非常重要。
变形缝的维护主要包括清洁、检查、维修等工作，以确保变形缝的性能和功能。
总的来说，变形缝直接高差2公分的设计标准，是建筑物和桥梁工程中非常重要的一个设计要求。
变形缝在建筑和桥梁工程中的应用，能够有效地防止裂缝的产生，延长结构的使用寿命。
《房屋建筑学》(李必瑜等主编 武汉理工大学出版社)第六章课后习题答案
6墙体与基础⑴述墙体类型的分类方式及类别。
答：墙体按所处位置可以分为外墙和内墙。
外墙位于房屋的四周，故又称为外围护墙。
内墙位于房屋内部，主要起分隔内部空间的作用。
墙体按布置方向又可以分为纵墙和横墙。
沿建筑物长轴方向布置的墙称为纵墙，沿建筑物短轴方向布置得墙称为横墙，外横墙俗称山墙。
根据墙体与门窗位置的关系，平面上窗洞口之间的墙体可以称为窗间墙，立面上窗洞口之间的墙体可以称为窗下墙。
按构造方式墙体可以分为实体墙、空体墙和组合墙三种。
按施工方法墙体可以分为块材墙、板筑墙及板材墙三种。
⑵述砖混结构的几种结构布置方案及特点。
答：结构布置方式主要指承重结构的布置。
砖混结构的墙体承重方案主要有四种：①横墙承重体系：承重墙体主要由垂直于建筑物长度方向的横墙组成。
楼面荷载依次通过楼板、横墙、基础传递给地基。
由于横墙起主要承重作用且间距较密，建筑物的横向刚度较强，整体性好，对抗风力、地震力和调整地基不均匀沉降有利，但是建筑空间组合不够灵活。
纵墙只承受自身的重量，主要起围护、隔断和联系的作用，因此对纵墙上开门、窗限制较少。
这一布置方式适用于房间的使用面积不大，墙体位置比较固定的建筑，如住宅、宿舍、旅馆等。
②纵墙承重体系：承重墙体主要由平行于建筑长度方向的纵墙承受楼板或屋面板荷载。
楼面荷载依次通过楼板、梁、纵墙、基础传递给地基。
其特点是内外纵墙起主要承重作用，室内横墙的间距可以增大，建筑物的纵向刚度强而横向刚度弱。
为抵抗横向水平力，应适当设置承重横墙，与楼板一起形成纵墙的侧向支撑，以保证房间空间刚度及整体性的要求。
此方案空间划分较灵活，适用于空间的使用上要求有较大的空间、墙位置在同层上或上下层之间可能有变化的建筑，如教学楼中的教室、阅览室、实验室等，但对在纵墙上开门窗的限制较大。
相对横墙承重体系来说，纵墙承重体系楼刚度较差，板材料用量较多。
③双向承重体系：即纵横墙承重体系，承重墙体由纵横两个方向的墙体混合组成。
双向承重体系在两个方向抗侧力的能力都较好。
变形缝房屋建筑学全集
伸缩缝只需确保建筑物在水平方向旳自由伸缩变形，而沉降缝主 要应满足建筑物各部分在垂直方向旳自由沉降变形。
三、防震缝
（一）设置 针对地震时轻易产生应力集中而引 起建筑物构造断裂，发生破坏旳部位
基础不一定断开 设置情况：建筑物高差在6m以上；建筑物有 错层且错层楼板高度较大时；建筑物相邻部分旳 构造刚度和质量截然不同步。
第10章 变形缝
• 目旳与要求：
了解变形缝旳类型； 熟悉变形缝旳构造。
1、建筑变形缝：在建筑物因昼夜温差、不均匀沉降 以及地震而可能引起构造破坏旳变形旳敏感部位 或其他必要旳部位，预先设缝将整个建筑物沿全 高断开，令断开后建筑物旳各部提成为独立旳单 元，或者是划分为简朴、规则、均一旳段，并令 各段之间旳缝到达一定旳宽度，以能够适应变形 旳需要
二、沉降缝设置
（一）设置条件 凡属下列情况时均应考虑设置沉降缝：
（1）同一建筑物相邻部分旳高度相差较大或荷载大小相差悬殊， 或构造形式变化较大，易造成地基沉降不均匀时；
（2）当建筑物相邻部分旳高度相差较大或荷载大小相差悬殊， 或构造形式变化较大，易造成地基沉降不均降时； （4）建筑物体型比较复杂、连接部位又比较单薄时； （5）新建筑物与原有建筑物相毗连时
二、楼地板层伸缩缝
其位置、缝宽与墙体、屋顶变形缝一致，缝内常用可 压缩变形旳材料（如油膏、沥青麻丝、橡胶或塑料调整片 等）做封缝处理，上铺活动盖板或橡、塑地板等地面材料
，以满足地面平整、光洁、防滑、防水及防尘等功能。
三、屋面变形缝处旳盖缝构造做法。
其中旳盖缝和塞缝材料能够另行选择，但防水构造必 须同步满足屋面防水规范旳要求。
（二）要求
抗震缝应沿房屋全高设置，基础可不设抗震缝，但在抗震缝处应加 强上部构造和基础旳连接。
建筑变形缝_房屋建筑学13
上一页 返回
第二节 变形缝的构造
一、变形缝的构造
1.伸缩缝的构造 （1）墙体伸缩缝的构造。根据墙体厚度和所用材料的不同， 伸缩缝可做成平缝、高低缝和企口缝等形式，如图13-1所示。 伸缩缝的宽度一般为20～30。 （2）楼地板层伸缩缝的构造。 楼地板层伸缩缝的位置和缝宽应与墙体、屋顶变形缝一致。 伸缩缝的处理应满足地面平整、光洁、防滑、防水和防尘等 要求，可用油膏、沥青麻丝、橡胶、金属等弹性材料进行封 缝，然后在上面铺钉活动盖板或橡胶、塑料板等地面材料。 顶棚盖缝条只固定一侧，以保证两侧构件能自由伸缩变形。
二、变形缝的设置
建筑设计时，应首先在变形敏感部位设置变形缝，以免建筑 发生破损，条件允许下尽量不设变形缝。通过增加施工复杂
下一页 返回
第一节 变形缝的分类及设置
性，也可尽量少设变形缝，通常采用有以下几种方式来实现 少设变形缝的目的： （1）对地基进行处理。 （2）对基础进行处理。适当调整基底面积，增加基础刚度。 （3）加强结构可能出现破坏处的强度和刚度。 （4）做后浇板带。在高层建筑中常用钢筋混凝土施工后浇带 代替变形缝，做法是：每隔30～40m留一道缝宽0.8～1m的缝 隙暂时不浇筑混凝土，缝中钢筋可采用搭接接头，在结构封 顶两个月后，再浇筑混凝土，有利于提高建筑物的整体性和 刚度。
下一页 返回
第二节 变形缝的构造
（3）屋顶伸缩缝的构造。屋顶伸缩缝的处理应考虑屋面的防 水构造和使用功能要求。一般不上人屋面，如卷材防水屋面， 可在伸缩缝两侧加砌矮墙，并做好泛水处理，但在盖缝处应 保证自由伸缩而不漏水。上人屋面，如刚性防水屋面，可采 用油膏嵌缝并做泛水。 2.沉降缝的构造 常见的基础沉降缝有悬挑式基础和双墙式基础两种类型，在 构造上需要进行特殊的处理。为了保证沉降缝两侧的建筑能 够各自成独立的单元，应自基础开始在结构及构造上将其完 全断开。 墙体沉降缝构造与伸缩缝构造基本相同，只是调节片或盖缝
房屋建筑学名词解释
房屋建筑学名词解释1、散水——指房屋周围墙角部位设置的分散雨水远离墙脚，起保护墙基作用的护坡，一般宽度在600～1000mm.泛水——屋面防水层与垂直屋面突出物交接处的防水处理。
2、平台净高——指平台面或楼地面到顶部平台梁底的垂直距离。
梯段净高——指踏步前缘到顶棚（即顶部梯段地面）的垂直距离。
3、圈梁——沿建筑物外墙、内纵墙和部分内横墙设置的连续闭合的梁，又称腰箍。
过梁——用来支撑墙体洞口上部砌体和楼板层所传来的各种荷载，并将这些荷载传给窗间墙而在在门窗洞口上设置的横梁。
4、刚性基础——由砖石、毛石、素混凝土、灰土等刚性材料制作的基础，受刚性角的限制。
柔性基础——不受刚性角限制的基础，一般是指用钢筋混凝土浇筑的基础。
5、耐火极限——任一建筑构件在规定的耐火实验条件下，从受到火的作用时起，到失去支持能力、或完整性被破坏、或失去隔火作用时为止的这段时间，用小时表示。
耐火等级——是根据构件的燃烧性能和耐火极限来确定的，共分为四级。
6、变形缝——为防止建筑物由于温度变化、地基不均匀沉降以及地震等外界因素的影响而发生裂缝或破坏设置的缝。
包括：伸缩缝、沉降缝、防震缝。
沉降缝——为防止建筑物各部分由于地基不均匀沉降引起房屋破坏所设置的从基础到屋顶全部贯通的垂直缝。
1结构支承系统——建筑物的结构受力系统以及保证结构稳定的系统2围护、分隔系统——建筑物中起围合和分隔空间的界面作用的系统3建筑物的平、立、剖图是这幢建筑物在不同方向的外形及剖切面的正投影。
4平面图：建筑物各层的水平剖切图，是从各层标高以上大约直立的人眼的高度将建筑物水平剖切后朝下看所得的该层的水平投影图5剖面图：在适当的部位将建筑物从上至下垂直剖切开来，令其内部的结构得以暴露，得到该剖切面的正投影图5墙体承重结构体系——以部分或全部建筑外墙以及若干固定不变的建筑内墙作为垂直支承系统的一种体系5基地红线——工程项目立项时，规划部门在下发的基地蓝图上所圈定的建筑用地范围6圈梁—在屋盖及楼盖处，沿着全部外墙和部分内墙设置的连续、封闭的梁7过梁：为了支承洞口上部砌体所传来的各种荷载，并将这些荷载传给窗间墙，常在门、窗洞孔上设置的横梁8散水或护坡：为保护墙基不受雨水的侵蚀，常在外墙四周将地面做成向外倾斜的坡面，9正平台：与楼层标高相一致的平台半平台：介于两个楼层之间的平台9基础——建筑物与土壤直接接触的部分，是建筑物的组成部分。
《房屋建筑学》课件-变形缝
内墙 外墙
屋顶 地面
二.变形缝构造图集
三.缝处防火、防水特说构造
四.“不设缝”与“后浇带”
1不设缝（有经验证明的可适当放宽约束条件） 2后浇带（不能替代温度缝）
2后浇带(自学)
谢谢大家!
1.墙体伸缩缝（含内外盖缝条） 形式：平缝、错口缝、企口缝
缝及盖缝板节点（外墙）
外墙（阴角处）
2.楼地层伸缩缝构造（含地面天棚盖缝条）
3.屋顶伸缩缝（含盖缝条）
屋面（平屋面）
屋顶(高低错落处)
屋顶(高低错落处)
第二节 沉降缝
一、沉降缝的设置 1.设置依据：
层、屋顶等地面以上部分全部断开。基础部分因受 温度变化影响较小，不需断开。 3、伸缩缝的宽度：20~30mm
二、伸缩缝的构造 0.基础不设缝 1.墙体伸缩缝（含内外盖缝条）
形式：平缝、错口缝、企口缝 2.楼地层伸缩缝（含地面天棚盖缝条） 3.屋顶伸缩缝（含盖缝条）
0.基础不设缝（a,b,c方案）
二、防震缝的构造
在墙体、楼地层、屋顶等部位的构造与伸 缩缝、沉降缝构造基本相同，只是宽度较大， 故不再赘述。
第四节 其他
一.三缝比较： 1、伸缩缝主要考虑建筑物上部的变形，缝宽最小； 2、沉降缝主要考虑垂直方向的变形，但缝两侧建筑在
沉降过程中有可能发生微量倾斜，因而缝较伸缩缝 宽，且宽度随建筑高度的增加而加大； 3、防震缝考虑地震时建筑物的摇摆，缝最宽且在抗震 设防地区，设缝的宽度均按防震缝设置。
a、当建筑物建造在不同的地基土壤上，两部分之 间。
b、当同一建筑物的相邻部分高度相差两层以上或 部分高度差超过10米时。
c、当同一建筑相邻基础的结构体系、宽度和埋置 深度 Nhomakorabea差悬殊时。
第八章 变形缝
第八章 变形缝
（三）抗震缝：（防震缝） 避免建筑物因体型、重量、刚度不对称或不均匀，在 地震作用下发生扭转而破坏，将建筑物分成刚度、 重量均匀的独立单元，减少损坏。 1．设置：从基础顶面至屋顶全部断开。（基础可不 断开） 2．缝宽ae：根据建筑高度及设计烈度而定。 a．砖混结构：ae=50～70mm 框架结构：H≤15m，ae=70mm H＞15m，ae=70+20n， 地震烈度6°、7°，n=⊿H/4 mm 8°， n=⊿H/3 mm 9°， n=⊿H/2 mm
软弱地基
第八章 变形缝
3．设置条件：（有下列情况之一者） a.建筑物建造在不同地基上，且难于保证均 匀沉降时； b．建筑物相邻部分高度、荷载和结构形式 差别较大； c．基础的形式、宽度及埋深差别较大，易导 致地基不均匀沉降时； d．分期建造的房屋； e．建筑平面形状较复杂、连接部位又比较薄 弱时（考虑较少）。如山、L、∏。
第八章 变形缝
3．设置条件：（设计烈度8°～9°地区有 下列情况之一者设） a．建筑立面高差＞6m ； b．建筑各部分结构刚度差别较大时； c．建筑物有错层或错层高差较大时。 d．建筑物平面比较复杂。
第八章 变形缝
二、变形缝的构造： （一）基础变形缝： 1、双墙式： 在沉降缝两侧都设有承重墙，以保证每个独立单元都 有纵横墙封闭结合。构造简单，整体性好；但基础偏 心受力。常用于总荷载较小的房屋。 2、悬挑式： 为使沉降缝两侧墙与基础能上下自由沉降又互不影响， 常将沉降缝一侧的墙不做处理，另一侧墙由悬挑的基 础梁承担。因而悬挑梁上的隔墙尽量用轻质墙。 常用于新旧建筑相交处。
第八章 变形缝
（二）沉降缝： 为了防止建筑物各部分由于不均匀沉降引 起的破坏而设置的变形缝。 1．设置：从基础底面至屋顶全部断开。 2．缝宽：
房屋建筑学作业(函授)
房屋建筑学作业一、填空题1.楼板层主要由___________、______________和____________三个基本构造层次组成。
2.变形缝包括、、。
3.建筑设计中单股人流的宽度为。
4.平屋顶排水坡度的形成分为、。
5.在民用建筑中一般窗台的高度常取mm。
6. 窗地面积比是指___________与_____________之比。
7. 并联（走廊）式空间组合常见形式可分为、、、和四种。
8. 常用于民用建筑的平开木门扇有、、和、三种。
9. 楼梯栏杆扶手的高度是指至扶手顶面的垂直距离，室内楼梯栏杆扶手的高度不宜小于。
二、选择题1. 通过消防车的道路宽度不小于（）。
A．4m B. 5mC. 3.5mD. 7m2. 套间式组合一般适用于（）建筑类型。
A.住宅、学校B.火车站、体育馆C.展览馆、陈列馆D.幼儿园、住宅3. 建筑物之间的距离主要依据（）的要求确定。
Ⅰ.防火安全Ⅱ.地区降雨量Ⅲ.地区日照条件Ⅳ.水文地质条件A.Ⅰ、ⅢB.Ⅱ、ⅢC.Ⅰ、Ⅱ、Ⅲ、ⅣD.Ⅲ、Ⅳ4. 建筑立面的虚实对比，通常是由（）来体现的。
Ⅰ.建筑色彩的深浅变化Ⅱ.门窗的排列组合Ⅲ.装饰材料的粗糙与细腻Ⅳ.形体凹凸的光影变化A Ⅰ、ⅢB Ⅱ、ⅢC Ⅰ、Ⅱ、Ⅲ、ⅣD Ⅱ、Ⅳ5. 由（）形成的骨架承重结构系统的建筑称之为框架结构建筑。
A.桩、梁、柱B.墙、梁、柱C.梁、柱D.梁、板、柱6. 一般走道均为双向人流，一股人流宽（）mm 左右。
A.550B.650C.700D.5007. 民用建筑的主要楼梯一般布置在（）。
A. 建筑物次要入口附近B. 门厅中位置明显的部位C. 一定要在房屋的中间部位D. 一定要在房屋的端部8. 已知某建筑三层普通房间标高为6.0m，卫生间标高应为（）。
A. 5.80mB. 5.98mC. 6.0mD. 6.02m9. 建筑物的六大组成部分中属于非承重构件的是（）。
A. 楼梯B. 柱C. 屋顶D. 门窗10. 墙体按受力状况分为（）。
房屋建筑学理论周圈梁构造柱变形缝
• ..\构造柱.wmv
墙身加固措施——门垛和壁柱
在墙体上开设门洞一般应设门垛，保证墙身稳定 和门框安装。
门垛宽度同墙厚， 门垛长度一般为120mm或240mm(不计灰缝)，过长
会影响室内使用。 当墙体受到集中荷载或墙体过长应增设壁柱(又叫
扶壁柱)．使之和墙体共同承担荷载并稳定增身。 壁柱突出墙面的尺寸一般为 120mm X 370mm、 240mm X 370mm、 240mm X490mm或根据结构 计算确定。
• 外墙消除冷桥效应：在墙体外部贴保温膜。这种学名 叫做“聚苯板”的保温膜很普通，即常见的泡沫塑料。 它不但有非常良好的隔热效果，而且成本低廉。
（3）附加圈梁
圈梁应连续闭合，遇有洞口不能在同一标高闭 合时，洞口上部应在增设附加圈梁，其尺寸，配 筋同圈梁，但必须满足搭接长度
Ｌ≥２h且Ｌ≥1000mm。
一般会设置构造柱6 • 4、间距大于等于1.8ｍ的 门窗洞口其两端一般情况下也
要设置构造柱。
（4）构造柱的构造要求
• 最小截面: 240×180mm， • 最小配筋：4Φ12 Φ6@ 250mm • 拉结：构造柱与墙连接处宜砌成马牙槎，并应沿墙高每隔
500mm设2Φ6拉结钢筋，每边伸入墙内不宜小于1m。 • 锚固：构造柱不单独设基础，但应伸入室外地面以下
房屋建筑学理论 周圈梁构造柱变形缝
课前复习
1 、墙身防潮层的位置和做法 2、勒脚的作用及构造作法 3、散水和明沟的做法 4、窗台的构造 5、门窗过梁的类型及构造
课题 圈梁，构造柱 授课时间 周二5、6节（3月29日）
课 型 新授 课时数 2课时
教学目的
通过本节课的学习，使同学们掌握墙体的加固 措施：圈梁，构造柱，壁柱，门垛。
房屋建筑学十一章习题（变形缝）
房屋建筑学⼗⼀章习题（变形缝）第⼗⼀章建筑设计概述⼀、试题（⼀）填空题1.变形缝包括、、三种。
2.伸缩缝的缝宽⼀般为；沉降缝的缝宽⼀般为；防震缝的缝宽⼀般取。
3.沉降缝在基础处的处理⽅案有和两种。
4.防震缝应与和统⼀布置。
5.地震的震级是指地震的强烈程度，以上的地震称破坏性地震；以上的地震称强烈地震。
6.地震烈度为12度，建筑物抗震措施主要⽤于地震区。
7.伸缩缝亦称缝。
8.沉降缝要求从建筑物⾄全部断开。
9.伸缩缝要求从建筑物⾄全部断开。
10.抗震设计的基本原则是。
（⼆）选择题1.沥青混凝⼟构件属于。
①⾮燃烧体②燃烧体③难燃烧体④易燃烧体2.较重要的建筑物建筑设计⼀般划分为阶段。
①⽅案设计、施⼯图设计②⽅案设计、初步设计、施⼯图设计③结构设计、建筑设计④初步设计、施⼯图设计3.建筑是指的总称。
①建筑物②构筑物③建筑物、构筑物④建造物、构造物4.构成建筑的基本要素是。
①建筑功能、建筑技术、建筑⽤途②建筑功能、建筑形象、建筑⽤途③建筑功能、建筑规模、建筑形象④建筑功能、建筑技术、建筑形象5.建筑技术包括。
①建筑材料与制品技术、结构技术、施⼯技术、电⽓技术②结构技术、施⼯技术、设备技术、建筑材料与制品技术③施⼯技术、设备技术、电⽓技术、建筑材料与制品技术④设备技术、施⼯技术、电⽓技术、建筑材料与制品技术6.建筑物按照使⽤性质可分为。
A. ⼯业建筑；B. 公共建筑；C. 民⽤建筑；D. 农业建筑。
①ABC ②BCD③ACD ④ABD7.民⽤建筑按照层数可分为。
A. 单层建筑；B. 低层建筑；C. ⾼层建筑；D. 多层建筑；E. 超⾼层建筑。
①ABC ②BCE③CDE ④BCD8.判断建筑构件是否达到耐⽕极限的具体条件有。
A. 构件是否失去⽀持能⼒；B. 构件是否被破坏；C. 构件是否失去完整性；D. 构件是否失去隔⽕作⽤；E. 构件是否燃烧。
①ACD ②BCE③CDE ④BCD9.分模数的基数为。
A. 1/10M；B.1/5M；C.1/4M；D.1/3M；E.1/2M。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
或凹缝等； 外墙伸缩缝构造 内墙伸缩缝构造
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
2、楼地板层伸缩缝构造
地面伸缩缝构造 楼面伸缩缝构造
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
3、屋顶伸缩缝构造
位置： 不上人屋面做法：
沉降缝与伸缩缝的区别 沉降缝的设置要求：
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
条形基础处理方法：
双墙偏心基础 挑梁基础 交叉式基础
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
地下室变形缝构造：
止水带：内埋式、可卸式 橡胶止水带 金属止水带 塑料止水带
PPT文档演模板
缝宽： 6度地区，建筑每增高5M，缝宽增加20MM； 7度地区，建筑每增高4M，缝宽增加20MM； 8度地区，建筑每增高3M，缝宽增加20MM； 9度地区，建筑每增高2M，缝宽增加20MM。
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
3rew
演讲完毕，谢谢听讲!
再见，see you again
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
上人屋面做法：
A、刚性防水屋面伸缩缝构造 刚性屋面变形缝 高低缝处变形缝 上人屋面变形缝
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
上人屋面做法：
B、刚性防水屋面伸缩缝构造 刚性屋面变形缝 高低缝处变形缝 上人屋面变形缝
PPT文档演模板
2020/11/19
房屋建筑学变形缝
上一张 下房屋一建张筑学变主形缝 页 退 出
二、伸缩缝的构造
（一）伸缩缝的结构处理 1、砖混结构 A、单墙方案 B、双墙方案
PPT文档演模板
上一张 下房屋悬臂梁方案 B、框架双柱方案
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
（二）伸缩缝的节点构造
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
上人屋面做法：
C、涂膜防水屋面伸缩缝构造 高低缝处变形缝 变形缝防水构造
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
第二节 沉降缝
一、沉降缝的设置 设置条件：
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
二、沉降缝的构造
上一张 下房屋一建张筑学变主形缝 页 退 出
第三节 防震缝
设置条件： （1）建筑立面高差在6M以上； （2）建筑有错层且错层楼板高差较大； （3）建筑物相邻各部分结构刚度、质量 截然不同
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
最小缝宽：
（1）当高度不超过15M时，可采用70MM； （2）当高度超过15M时，按不同设防烈度增加
房屋建筑学变形缝
PPT文档演模板
2020/11/19
房屋建筑学变形缝
• 变形缝的概念: • 变形缝的分类： • 变形缝的设计要求：
PPT文档演模板
上一张 下房屋一建张筑学变主形缝 页 退 出
第一节 伸缩缝
• 一、伸缩缝的设置 • 伸缩缝的概念： • 伸缩缝的设计要求： • 伸缩缝的间距：
PPT文档演模板
