《电工基本技能》教学讲义
(中职)《电工技术基础与技能》全册电子教案完整版教学设计
《电工技术基础与技能》全册电子教案完整版教学设计项目一认识电工实训室与安全用电任务一初识电工技术基础与技能课程（1课时）学习目标（1）了解电的现象。
（2）了解电工技术基础与技能课程的学习目的、内容，对本门课程形成总体认知。
一、电的由来电是物质的一种属性。
一般物质不带电，当物质中有多余负电时将带负电，缺少负电时将带正电。
二、电的分类电按照电荷是否可以自由移动分成静电和电流两种。
1.静电：是不能流动的电荷。
2.电流：是可以移动的电荷。
当物体内部的电荷有规则地定向移动就形成电流。
电流又分为直流电流和交流电流两大类。
大小和方向都不随时间变化电流，称为直流电流（用字母“DC”表示）；大小和方向都随时间变化的电流，称为交流电流（用字母“AC”表示）。
三、本门课程学习内容主要内容包括认识电工实训室与安全用电、电路的基本概念、直流电路分析、电容、电磁应用技术、正弦交流电路、安全用电等7个项目内容任务二认识实训设备及器材（2课时）学习目标（1）了解电工实训室的实训设备及器材。
（2）学会使用电工基本工具。
一、走进电工实训室（结合实训室实景讲解）配合实训室讲解介绍高压、低压交直流电源和各种常用电工仪表（万用表、兆欧表、钳表等）。
二、实训设备配合实训室讲解实训设备包括交直流电源、各种低压电器元件、常用电工仪表与工具等。
1.交流电源实训室能提供220 V、380 V、0~24 V三种交流电源。
2.直流电源实训室能提供0~30 V可变直流电源。
3.各种低压电器元件实训室能提供各种低压电器元件，完成电动机控制线路的实训。
4.常用电工仪表实训室能提供万用表、电压表、电流表、偏口钳、螺丝刀等常用电工仪表与工具（图1-11~图1-16），完成各项实训任务。
任务三实训室安全用电（1课时）学习目标掌握实训室的安全操作规程，学会急救方法，能对紧急状况进行正确处理。
一、实训室操作规程（1）进入实训室时，应穿好工作服、绝缘鞋，不得佩戴手链等金属饰品。
电工基本技能培训教材PPT31张课件
1、伤害形式 （1）电击 （2）电伤 2、电击的形式 （1）单相触电 （2）两相触电 （3）跨步电压触电 （4） 剩余电荷触电
电工电子技术
电工基本技能
二、影响触电严重程度的因素
1、人体电阻 2、电流大小 （1）感觉电流 （2）摆脱电流 （3）致命电流 3、触电时间 4、电流频率 5、电流途径 6、环境影响
(a)
(b)
(c)
(d)
•
1、不是井里没有水，而是你挖的不够深。不是成功来得慢，而是你努力的不够多。
•
2、孤单一人的时间使自己变得优秀，给来的人一个惊喜，也给自己一个好的交代。
•
3、命运给你一个比别人低的起点是想告诉你，让你用你的一生去奋斗出一个绝地反击的故事，所以有什么理由不努力!
•
4、心中没有过分的贪求，自然苦就少。口里不说多余的话，自然祸就少。腹内的食物能减少，自然病就少。思绪中没有过分欲，自然忧就少。大悲是无泪的，同样大悟
掌握低压导线的连接方法，能根据要求连接低 压电线。 能恢复导线的绝缘。
电工电子技术
电工基本技能
在机械设备供电中，必然会涉及到导线的连接，连接质量 的好坏直接影响线路的机械强度和电气性能，因此必须按 标准和规程要求进行。
一、基本要求
二、绝缘层的剖削
三、导线的连接
1、单芯铜导线的直线连接 2、单芯铜导线的“T”字连接 3、绝缘恢复 根据导线的工作电压选择绝缘带的类型和缠绕层数。
使用时定位钩必须勾住架线支架或横担，夹线钳头夹住需 收紧导线的端部，然后扳动手柄，逐步收紧。
4、剥线钳 用来剥离6mm2以下的塑料或橡皮电线的绝缘层。钳头上有多
个大小不同的切口，以适用于不同规格的导线，
《电工技术基础与技能》课件
解：将电灯(设电阻为 R1)与 一只分压电阻R2串联后，接入 U 220 V 电源上，如图 2-4 所示。
图 2-4 例题 2-3
《电工技术基础与技能》演示文稿
解法一：分压电阻 R2 上的电压 U2 = U－U1 = (220 40 )V= 180 V，且 U2 = R2I，则
R2
U2 I
180 Ω 5
Uk
上例表明，将一只量程为 Ug， 内阻为 Rg 的表头扩大到量程为 Un ， 所需要的分压电阻 R = (n 1) Rg， 其中 n = (Un/Ug)称为电压扩大倍 数。
μA
图 2-5 例题 2-4
《电工技术基础与技能》演示文稿
2.3 电阻的并联
一、并联电路的特点 二、应用举例
一般的万用表可以测量直流电压、直流电流、电阻、交流电 压等，有的万用表还可以测量音频电平、交流电流、电容、电感 以及晶体管的 β 值等。
《电工技术基础与技能》演示文稿
万用表的表头是进行各种测量的公用部分。表头内部有一个 可动的线圈（称为动圈），它的电阻 Rg 称为表头的内阻。动圈处 于永久磁铁的磁场中，当动圈通有电流之后会受到磁场力的作用 而发生偏转。固定在动圈上的指针随着动圈一起偏转的角度，与 动圈中的电流成正比。当指针指示到表盘刻度的满刻度时，动圈 中所通过的电流称为满偏电流 Ig。Rg与 Ig 是表头的两个主要参数。
36
解法二：利用两只电阻串联的分压公式
可得
U1
R1 R1 + R2
U
，且
R1
U1 I
8
R2
R1
U U1 U1
36
即将电灯与一只 36 的分压电阻串联后，接入 U = 220 V 照
《电工基本技能训练》教学讲义--课题一 电工入门及安全知识
课题一电工入门及安全知识本课题涉及电工专业的入门及基本安全知识，通过本课题的学习，了解维修电工的任务和职责，培养浓厚的专业兴趣；并认识到安全用电在电工作业中的重要性，能掌握基本安全常识、电气消防及触电急救知识。
触电急救知识及其心肺复苏法急救技术。
维修电工的任务和职责：1、照明线路和照明装置及动力线路及装置的安装；各种生产机械的电气控制线路的安装。
2、各种电气线路、电气设备、各类电机的日常保养、检查与维修。
3、改善性的修理工作，并对设备重要故障部位进行改进。
讨论：维修电工职责是：保证工厂中拖动各类生产机械运动的电动机及其电气控制系统和生产、生活照明系统的正常运行，在工厂企业中发挥着极其重要的作用，谈一谈对电工专业的认识和感受。
分课题一电能的生产输送及分配小思考1、电能作为二次能源，在国民经济和生产中发挥着极其重要的作用，你能举例说明电能在各大领域中的应用吗？2、你知道电能是怎样产生并送到各大企业、千家万户的吗？一、电能的生产目前，世界各国电能的生产主要采用以下三种方式。
1、火力发电2、水力发电3、核能发电思考结合我国能源分布特点，谈谈我市电能生产主要采用的发电方式。
二、电能的输送与分配1、高压输送电力(1) 高压输电的意义：降低输电线路的能量损耗、提高输电距离。
(2) 输电电压等级：110kv 220kv 330kv 500kv2、低压配电（1）低压配电的意义：安全用电知识链接（2）低压配电电压等级：220v 380v阅读电工基本技能训练（p45）企业供电系统及运行（p1-7），了解发电、变电及电力网有关知识；阅读《安全用电》p16，了解电气工作人员的职责及从业条件。
分课题二维修电工基本安全知识前言：人们在在利用电能的同时，往往也会出现电能失去控制时引发的各类电气事故，作为电工作业人员，必须掌握必备的安全用电知识，在保证人身和设备安全的前提下正确的使用电能。
安全用电既是一门科学知识，又是一项专业技术，还是一种管理制度。
《电工技术基础与技能》教案第一章课程导入（4）
《电⼯技术基础与技能》教案第⼀章课程导⼊（4）第⼀章课程导⼊【课题名称】 1.1 认识电⼯实验实训室【课时安排】2课时（90分钟）【教学⽬标】1．认识实验实训室中的交、直流电源。
2．了解电⼯基本仪器仪表和常⽤电⼯⼯具。
3．明确电⼯实验实训室操作规程，树⽴规范操作职业意识。
【教学重点】重点：认识交、直流电源，了解常⽤电⼯仪器仪表和常⽤电⼯⼯具【教学难点】难点：组织学⽣有序进⼊实验实训室现场【关键点】进实验实训室现场进⾏观察与讲解【教学⽅法】现场讲解法、观察法、讲授法、谈话法、多媒体演⽰法【教具资源】多媒体课件、实验实训室操作台、电⼯基本仪器仪表和常⽤电⼯⼯具【教学过程】⼀、导⼊新课教师可利⽤多媒体展⽰如图1.1所⽰的常⽤实验实训室场景或常⽤的实验实训台，让学⽣对今后经常打交道的实验实训场地和设备有⼀个感性的认识，对本课程形成初步认识。
⼆、讲授新课教学环节1：电⼯实验实训室电源配置教师活动：教师可利⽤多媒体展⽰已拍好的实训室照⽚图或现场介绍相关的电源配置情况，并⼀⼀加以说明。
学⽣活动：学⽣仔细观察，在教师的讲解下学习并了解实验实训室中的电源配置情况。
图1.1 电⼯实验实训操作台知识点：电源配置：①双组直流可调稳压电源。
②3～24V多挡低压交流输出。
③单相交流电源。
④TTL电源。
⑤三相交流电源输出。
教学环节2：常⽤电⼯仪器仪表和电⼯⼯具教师活动：教师可利⽤多媒体展⽰已拍成照⽚的仪器仪表和常⽤⼯具或现场引导学⽣观察相关的仪器仪表及电⼯⼯具。
学⽣活动：学⽣仔细观察，在教师的引导下学习认识常⽤仪器仪表和常⽤电⼯⼯具。
知识点：常⽤电⼯仪器仪表：电流表、电压表、万⽤表、⽰波器、毫伏表、频率计、兆欧表、钳形电流表、信号发⽣器、单相调压器等。
常⽤电⼯⼯具：⽼虎钳、尖嘴钳、斜⼝钳、剥线钳、螺丝⼑、镊⼦、电⼯⼑、试电笔等。
教学环节3：电⼯实验实训室操作规程教师活动：教师可通过现场，也可通过多媒体展⽰，讲解相关的实验实训室操作规程。

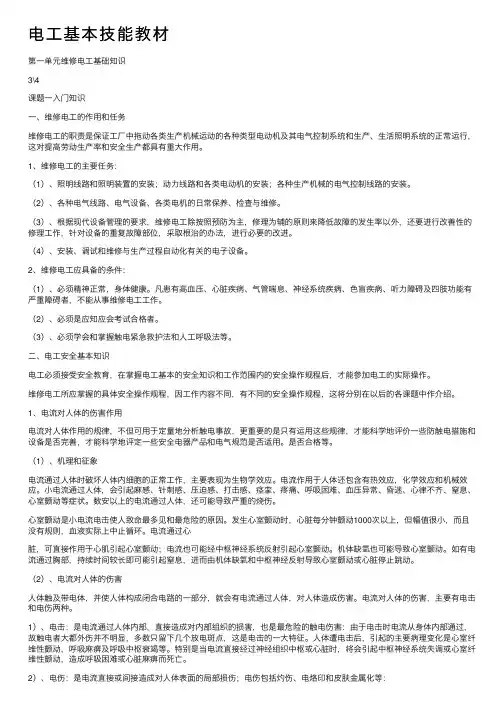

电工基本技能教材
电⼯基本技能教材第⼀单元维修电⼯基础知识3\4课题⼀⼊门知识⼀、维修电⼯的作⽤和任务维修电⼯的职责是保证⼯⼚中拖动各类⽣产机械运动的各种类型电动机及其电⽓控制系统和⽣产、⽣活照明系统的正常运⾏，这对提⾼劳动⽣产率和安全⽣产都具有重⼤作⽤。
1、维修电⼯的主要任务：（1）、照明线路和照明装置的安装；动⼒线路和各类电动机的安装；各种⽣产机械的电⽓控制线路的安装。
（2）、各种电⽓线路、电⽓设备、各类电机的⽇常保养、检查与维修。
（3）、根据现代设备管理的要求，维修电⼯除按照预防为主，修理为辅的原则来降低故障的发⽣率以外，还要进⾏改善性的修理⼯作，针对设备的重复故障部位，采取根治的办法，进⾏必要的改进。
（4）、安装、调试和维修与⽣产过程⾃动化有关的电⼦设备。
2、维修电⼯应具备的条件：（1）、必须精神正常，⾝体健康。
凡患有⾼⾎压、⼼脏疾病、⽓管喘息、神经系统疾病、⾊盲疾病、听⼒障碍及四肢功能有严重障碍者，不能从事维修电⼯⼯作。
（2）、必须是应知应会考试合格者。
（3）、必须学会和掌握触电紧急救护法和⼈⼯呼吸法等。
⼆、电⼯安全基本知识电⼯必须接受安全教育，在掌握电⼯基本的安全知识和⼯作范围内的安全操作规程后，才能参加电⼯的实际操作。
维修电⼯所应掌握的具体安全操作规程，因⼯作内容不同，有不同的安全操作规程，这将分别在以后的各课题中作介绍。
1、电流对⼈体的伤害作⽤电流对⼈体作⽤的规律，不但可⽤于定量地分析触电事故，更重要的是只有运⽤这些规律，才能科学地评价⼀些防触电措施和设备是否完善，才能科学地评定⼀些安全电器产品和电⽓规范是否适⽤。
是否合格等。
（1）、机理和征象电流通过⼈体时破坏⼈体内细胞的正常⼯作，主要表现为⽣物学效应。
电流作⽤于⼈体还包含有热效应，化学效应和机械效应。
⼩电流通过⼈体，会引起⿇感、针刺感、压迫感、打击感、痉挛、疼痛、呼吸困难、⾎压异常、昏迷、⼼律不齐、窒息、⼼室颤动等症状。
数安以上的电流通过⼈体，还可能导致严重的烧伤。
电工基本技能教案
电工技能教案
授课教师：授课日期：20年月日
电工技能教案
授课教师：授课日期：20年月日
电工技能
授课教师：授课日期：20年月日
授课教师：授课日期：20年月日
授课教师：授课日期：20年月日
第四章电工基本操作技能
授课教师：授课日期：20年月日
第四章电工基本操作技能
授课教师：授课日期：20年月日
第八章继电-接触器控制线路分析及故障排除（1）
授课教师：授课日期：20年月日
第八章继电-接触器控制线路分析及故障排除
授课教师：陈剑授课日期：20年月日
第八章继电-接触器控制线路分析及故障排除
授课教师：授课日期：20年月日。
《电工基本技能》教学大纲（共5篇）
《电工基本技能》教学大纲（共5篇）第一篇：《电工基本技能》教学大纲《电工基本技能》教学大纲一、课程性质和任务本课程是中等职业学校电子技术应用专业的主干专业课程之一。
其任务是使学生具备综合运用电工基本知识的能力和直接从事电工工作的技能。
二、课程教学目标(一)知识教学目标1.熟悉并能正确使用常用配电设备、电工仪表、电工工具。
2.熟悉并能正确进行导线的连接和恢复绝缘以及照明灯具、开关与插座的安装。
3.能初步识读一般电气原理图、电器布置图和电气安装接线图。
(二)能力培养目标：熟练掌握与内容有关的技术规范。
(三)思想教育目标：1.具有实事求是，严肃认真的科学态度与工作作风。
2.培养良好的安全生产意识。
3.培养良好的职业道德。
三、教学内容和要求(一)触电急救1.了解人体触电的知识，了解触电原因及预防措施。
2.掌握触电急救知识。
3.了解电工消防知识。
(二)常用电工工具1.掌握常用电工工具的使用。
2.了解线路装修工具和设备装修工具的使用，能正确选择专用电工工具。
3.掌握电烙铁钎焊焊接工艺。
(三)常用电工仪表1.了解电工仪表的分类、准确度和面板符号，并学会正确选择电工仪表。
2.掌握万用表、兆欧表、钳形电流表的使用方法。
(四)导线线头的加工工艺1.了解电工常用导线的分类、应用和选择。
2.了解导线的捆扎。
3.掌握导线线头的加工工艺。
4.掌握线头与接线桩的连接方法。
5.掌握双绞线与RJ-45水晶头的制作。
(五)室内低压线路的安装1.了解电光源和室内照明灯的分类和选择。
2.了解照明线路的规程。
3.掌握电气照明平面图的识读。
4.掌握白炽灯、日光灯和插座的安装5.了解室内配线的安装方法(六)室外低压线路的安装1.掌握低压架空线路的安装2.了解低压架空接户线与进户线的安装。
3.了解街码布线的简介4.了解低压电缆线路的相关知识。
(七)接地装置的安装与测量1.了解接地与接地装置2.掌握接地与接地装置的安装3.了解接地装置的检查与维护。
电工基础、电工基本操作知识与技能培训讲义PPT227页
kA 、A、mA、μA
电压 U 电动势E
高电位 低电位 (电位降低的方向)
低电位 高电位 (电位升高的方向)
kV 、V、mV、μV kV 、V、mV、μV
二、电路基本物理量的参考方向：
1、参考方向
Ia
（任意，人为，假设）在分析 +
与计算电路时，对电量任意假定 的方向。
E_
+ RU
_
2、参考方向的表示方法
素，把它近似地看作理想电路元件。
2、为什么电路元件要理想化?
便于对实际电路进行分析和用数学描述，将实际元件 理想化（或称模型化）。
IS
++
E
开关
–U
R
Ro
–
电池
导线
灯泡
手电筒的电路模型
返回
IS
++
E
开关
–U
R
Ro
–
电池
导线
灯泡
今后分析的都是指电路 模型，简称电路。在电路图 中，各种电路元件都用国际 电工委员会规定的图形符号 的文字符号来表示。
二、电源开路：
I
E
（开关 断开）
Ro
U0
R
I=0
1、特征:
U = U0 = E 电源端电压 ( 开路电压 )
P= 0
负载功率
2、电路中某处断开时的特征:
（1）开路处的电流等于零即 I = 0 （2）开路处的电压Uo视电路情况而定。
三、电源短路：
I
电源外部端子被短接
E
1、特征:
I
U=
IS
0
+U –
若 U = 5V，则电压的实际方向从 a 指向 b；
电工基本技能全通用课件
电工刀
用于切割电线绝缘层和割 削木台。
试电笔
用于检测物体是否带电。
测量仪表
钳形表
用于测量交流电流 。
电流表
用于测量直流电流 。
万用表
用于测量电压、电 流和电阻等电学量 。
兆欧表
用于测量绝缘电阻 。
电压表
用于测量直流电压 。
保护设备与安全用电
熔断器
当电路发生短路或过载 时，熔断器会熔断，起
电功率和电能
电功率
表示单位时间内消耗的电能，用符号P表示，单位为瓦特（W ）。
电能
表示电场力所做的功，用符号E表示，单位为焦耳（J）。
02 电工工具与仪表
电工常用工具
螺丝刀
用于拧紧或松开头部扁平 的螺钉。
扳手
用于拧紧或松开螺栓和螺 母。
锤子
用于敲击、打孔。
钳子
包括尖嘴钳、钢丝钳、斜 口钳等，用于夹持、剪断
遵守操作规程
在进行电工工作时，必须严格 遵守安全操作规程，确保工作
安全。
佩戴防护用品
在进行电工工作时，必须佩戴 合适的防护用品，如绝缘手套 、安全帽、护目镜等。
定期检查工具
电工必须定期检查工具的完好 性，确保工具无损坏、无老化 。
遵循工作顺序
在进行电工工作时，必须遵循 工作顺序，先检查电源、再操
作电器设备。
电工基本技能全通用课件
目 录
• 电工基础知识 • 电工工具与仪表 • 电路安装与检修 • 电气设备与维护 • 安全操作规程与紧急处理
01 电工基础知识
电的特性
静电
静止状态的电荷，例如在摩擦后产生的电荷。
电流
电荷的定向移动形成电流。
电场
电工技术基础与技能教案
电工技术基础与技能教案第一章：电工基础知识1.1 电流、电压、电阻的概念与计算1.2 欧姆定律、功率和电能的计算1.3 导体和绝缘体的特性及应用1.4 电路的基本元件（电阻、电容、电感）1.5 串并联电路的特点和计算第二章：电工工具与设备2.1 电工工具的分类和使用方法2.2 常用测量工具（万用表、电流表、电压表）的使用2.3 电工设备的维护和检修方法2.4 安全用电的原则和注意事项2.5 电工常用仪器仪表的使用和维护第三章：低压电器3.1 开关、按钮、接触器的结构和工作原理3.2 继电器和保护器的选用与安装3.3 低压断路器、漏电保护器的原理和应用3.4 磁力启动器和自锁器的接线与控制3.5 常用低压电器的故障排除和维修第四章：照明电路4.1 照明设备的选择和安装4.2 照明电路的控制方式（单控、双控）4.3 常用照明电路图的解读和绘制4.4 照明电路的布线和接线方法4.5 照明电路的调试和故障排除第五章：配电系统5.1 配电系统的组成和结构5.2 低压配电柜的设计和安装5.3 动力和照明配电箱的接线与控制5.4 电缆的选用和敷设要求5.5 配电系统的运行维护和故障处理第六章：变压器6.1 变压器的工作原理与分类6.2 变压器的结构及其部件功能6.3 变压器的参数（电压、电流、容量）计算6.4 变压器的维护与检修6.5 变压器故障的诊断与处理第七章：电机7.1 直流电机的工作原理与分类7.2 交流电机的工作原理与分类7.3 电机的控制方式（启动、停止、调速）7.4 电机的基本参数（功率、效率、转速）7.5 电机的安装、调试与维护第八章：电力电子技术8.1 电力电子器件的类型与特性8.2 电力电子变换器（整流器、逆变器）的基本原理8.3 电力电子设备的应用（变频调速、电力补偿）8.4 电力电子电路的故障分析与处理8.5 电力电子技术的最新发展趋势第九章：电气控制技术9.1 继电器控制系统的基本组成9.2 继电器控制电路的设计与调试9.3 常用控制电路（顺序控制、多地控制）9.4 电气控制系统的设计原则与方法9.5 电气控制系统的故障诊断与维修第十章：PLC编程与控制10.1 PLC的基本组成与工作原理10.2 PLC的编程语言（指令系统、程序结构）10.3 PLC控制系统的设计与调试10.4 PLC在工业自动化中的应用案例10.5 PLC故障分析与维护技巧第十一章：电力系统与自动化11.1 电力系统的组成与运行原理11.2 电力系统自动化技术的应用11.3 电网调度与监控11.4 电力市场的运作与管理11.5 电力系统发展的挑战与机遇第十二章：可再生能源技术12.1 太阳能光伏发电原理与系统12.2 风力发电系统的组成与工作原理12.3 水力发电技术及其环境影响12.4 生物质能源与地热能利用12.5 可再生能源政策与发展趋势第十三章：电缆与传输技术13.1 电缆的类型与结构13.2 电缆的敷设技术与要求13.3 电缆接头与终端头的制作13.4 信号传输技术及其应用13.5 数据通信与网络传输技术第十四章：电气安全与防护14.1 电气事故的类型与原因14.2 触电防护与紧急救援14.3 安全用电的规范与标准14.4 爆炸危险环境的电气安全14.5 电气防火与防爆措施第十五章：现代电工技术与未来展望15.1 智能电网与分布式发电15.2 微电子技术与电路集成15.3 电力电子技术的创新应用15.4 电工技术的数字化与网络化15.5 电工技术发展的未来趋势重点和难点解析重点：1. 电工基础知识，包括电流、电压、电阻的概念与计算，欧姆定律、功率和电能的计算，导体和绝缘体的特性及应用，电路的基本元件（电阻、电容、电感）以及串并联电路的特点和计算。
教学课件：《电工技术基础与技能》
二、安全电压
• 电流通过人体时，人体承受的电压越低，触 电伤害越轻。当电压低于某一定值后，就不 会造成触电了。这种不带任何防护设备，对 人体各部分组织均不造成伤害的电压值，称 为安全电压。
• 通过人体电流的大小与触电电压和人体电阻有关。 通常人体电阻可按1 000～2 000Ω考虑，人体电阻越 大，受电流伤害越轻。细嫩潮湿的皮肤，电阻可降 至800Ω以下。
• 它的各部分名称如图1-9所示。钳口可以 弯折金属导线，齿口可以拧螺钉，刀口可 以剪导线或者拉剥导线绝缘层，铡口可以 切钢线。
五、常见扳手
扳手是用于螺纹连接的工具，种类繁多，常 见的有活络扳手、固定扳手、套筒扳手等， 图1-10所示为生产、生活中常用的几种扳手。
六、试电笔
• 试电笔，又称为低压验电器，是专门用来 检查低压设备或低压线路是否有电，以及 区别火线（相线）与零线（中性线）的一 种工具。
动作要迅速。要注意防止电弧伤人。
(4)接线端子与导线的连接要求与单相闸开关相同。
三、直流稳压电源
• 实验用直流稳压电源是一种把220 V交流 电压降低，再经过整流、滤波和稳压，从 而输出稳定直流电压的低压直流电源设备。 在电网电压波动或负载发生变化时，仍能 保持输出电压的稳定，从而可以替代蓄电 池和干电池使用。
任务二 安全用电
活动一 安全电流与安全电压 活动二 触电及防护 活动三 电气火灾的防范与补救
活动一 安全电流与安全电压
一、安全电流 • 电流通过人体时，对人体机能组织不造成伤 害的电流值，即为安全电流。 • 触电的伤害程度与通过人体电流的大小、 流过的途径、持续的时间、电流的种类、交 流电的频率及人体的健康状况等因素有关， 其中通过人体电流的大小对触电者的伤害程 度起决定性作用。
电工基本技能全通用课件
常用电力拖动控制电路的安装与维护
常用电力拖动控制电路的分类与特点
介绍几种常用的电力拖动控制电路，如降压启动、制动控制、速度控制等，并简要分析其特点和应用 场合。
常用电力拖动控制电路的安装与维护
针对每一种常用电力拖动控制电路，详细介绍其安装步骤和维护方法，同时给出相应的电路图和实物 连接图。
06
安全用电与防雷技术
02
掌握室内照明电路的安装步骤和 注意事项
熟悉室内照明电路的常见故障及 维护方法
03
了解室内照明电路的改造和升级 方法
04
室外照明电路的安装与维护
01
了解室外照明电路的基本构成
03
熟悉室外照明电路的常见故障及 维护方法
02
掌握室外照明电路的安装步骤和 注意事项
04
了解室外照明电路的改造和升级 方法
常用的电工工具包括螺丝刀、钳 子、扳手、电钻等，使用时应注 意安全，根据不同的工作需求选 择合适的工具。
配电装置的安全要求
总结词
配电装置是电力系统中重要的组成部分，其安全要求是电工必须掌握的基本技能 。
详细描述
配电装置包括开关、插座、配电盘等，应按照规定的要求进行设计和安装，如开 关应具有短路保护功能，插座应具有过载保护功能等。同时，电工在操作配电装 置时应注意安全，如停电作业时需先进行验电等。
介绍开关和继电器的功能及在 电路中的控制作用。
欧姆定律与功率计算
欧姆定律
解释欧姆定律及其应用，指导如何根据电阻值计算电流值。
功率计算
介绍功率的基本计算方法，包括电压、电流和电阻之间的关系。
电源功率与负载功率
阐述电源功率和负载功率的概念及其在电路中的应用。
02
《电工基本技能训练》教学讲义--课题四 登高操作
课题四登高操作
了解常用登高工具种类，掌握登高操作安全知识及梯子登高、电线杆登高技术。
脚扣登杆的操作技术
登高操作是电工作业人员在建筑物高处、设备高处、
电线杆上进行操作必须熟练掌握的的一项基本技能，登高操作具有一定的危险性，它对登高的安全措施、操作技术提出了更高的要求。
本课题将介绍常用登高工具、使用安全知识及登高技术。
一、梯子登高
1、梯子的种类
2、梯子登高技术
3、梯子登高安全知识
二、脚扣登杆
1、脚扣的种类
2、脚口登杆技术
3、脚扣登杆安全注意事项
了解横担、绝缘子、导线绑扎等有关架空线路知识。
登高操作技能训练
一、工具器材
电工常用工具、人字梯、直梯、脚扣、安全带、吊绳、横担、绝缘子、绑扎线等。
二、实训内容
1、直梯、人字梯登高技术
2、脚扣上、下杆技术
3、横担安装、导线绑扎技术。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电工基本技能》教学讲义课题一电工入门及安全知识一、组织教学1.准备工具、材料2.考勤3.检查学生劳保用品穿戴本课题涉及电工专业的入门及基本安全知识，通过本课题的学习，了解维修电工的任务和职责，培养浓厚的专业兴趣；并认识到安全用电在电工作业中的重要性，能掌握基本安全常识、电气消防及触电急救知识。
触电急救知识及其心肺复苏法急救技术。
维修电工的任务和职责：1、照明线路和照明装置及动力线路及装置的安装；各种生产机械的电气控制线路的安装。
2、各种电气线路、电气设备、各类电机的日常保养、检查与维修。
3、改善性的修理工作，并对设备重要故障部位进行改进。
讨论：维修电工职责是：保证工厂中拖动各类生产机械运动的电动机及其电气控制系统和生产、生活照明系统的正常运行，在工厂企业中发挥着极其重要的作用，谈一谈对电工专业的认识和感受。
三、结束指导：总结本课内容，提出注意事项。
分课题一电能的生产输送及分配一．组织教学1．准备工具、材料2．考勤3．检查学生劳保用品穿戴二、入门指导1.导入新课：小思考1、电能作为二次能源，在国民经济和生产中发挥着极其重要的作用，你能举例说明电能在各大领域中的应用吗？2、你知道电能是怎样产生并送到各大企业、千家万户的吗？2．讲授新知：<一>、电能的生产目前，世界各国电能的生产主要采用以下三种方式。
1、火力发电2、水力发电3、核能发电思考结合我国能源分布特点，谈谈我市电能生产主要采用的发电方式。
<二>、电能的输送与分配1、高压输送电力(1) 高压输电的意义：降低输电线路的能量损耗、提高输电距离。
(2) 输电电压等级：110kv 220kv 330kv 500kv2、低压配电（1）低压配电的意义：安全用电知识链接（2）低压配电电压等级：220v 380v三．参观学习带领学生参观室外高压线路和配电室。
p45）企业供电系统及运行（p1-7），了解发电、变电p16，了解电气工作人员的职责及从业总结本课内容，提出注意事项。
分课题二维修电工基本安全知识一、组织教学1．准备工具、材料2．考勤3．检查学生劳保用品穿戴二、入门指导1.导入新课：人们在在利用电能的同时，往往也会出现电能失去控制时引发的各类电气事故，作为电工作业人员，必须掌握必备的安全用电知识，在保证人身和设备安全的前提下正确的使用电能。
安全用电既是一门科学知识，又是一项专业技术，还是一种管理制度。
事故案例：1、某村老汉在街上行走时，看到路边有一根电线，一头落在地上，一头挂在电线杆上，便好奇的上前用手捡电线，当即触电，经抢救无效死亡。
2、某厂电工停电整修厂房，未在刀闸悬挂“禁止合闸”标志牌，整修过程中，另有电工不明情况下合闸，该电工触电身亡。
三、讨论：一个不懂安全用电常识的人，或者作为电工作业人员不具备必须的安全用电知识，人身安全、安全生产从和谈起？根据触电事故发生的规律，电工作业人员在人身触电事故中多于其他作业人员，你怎么理解？1 维修电工应具备的条件2 维修电工人身安全知识4安全用电常识阅读《安全用电》p2-4电气案例介绍,认识违反安全操作带来的惨痛教训。
、结束指导：总结本课内容，提出注意事项。
作业：1、谈一谈你对安全用电重要性的理解。
2、维修电工人身安全知识有哪些？3、电工操作规程的内容有哪些？分课题三电气消防知识一组织教学1．准备工具、材料2．考勤3．检查学生劳保用品穿戴二、入门指导1.导入新课：前言：电气火灾在火灾事故中占有相当大的比例，电气火灾事故的教训是惨痛的，导致了很多家庭家破人亡，同时也给国家和人民造成了重大的经济损失。
电气工作人员对防止电气火灾的发生具有很重要的作用，因此，掌握电气火灾发生案例介绍：1、新疆克拉玛依人民会堂火灾事故2、临沂金鹰家电商场电气事故<一>、电气火灾发生的原因电气火灾主要由于短路、过载、接触电阻过大产生电火花、电弧、电线电缆过热引起火灾。
<二>、电气消防技术1、当电气火灾发生时，要尽快切断电源，电工应运用正确的灭火知识，指导和组织群众采用正确的方法灭火。
2、电气火灾类型。
普通火灾电动机等电气装置火灾油类火灾3、灭火器材的使用注意事项。
干粉灭火器、二氧化碳灭火器、1211灭火器、黄沙等。
认识常用电气灭火器材，了解使用方法及注意事项。
三、巡回指导：1.学生分组练习2.急救步骤和工艺要求阅读《安全用电》p53-57电气防火与防爆，了解危险场所分类、电气防火与防爆措施，掌握电气灭火方法。
、结束指导：作业：1、电气火灾发生的原因有哪些？2、电气火灾发生后，电工人员应采取哪些措施？分课题四触电危害及救护一、组织教学1．准备工具、材料2．考勤3．检查学生劳保用品穿戴二、入门指导小思考 在各类电气事故中，电对人体的伤害即触电事故是最常见的，你知道电是怎样破坏人体生理机能，造成人身伤害和死亡的吗？ <一>、电流对人体的伤害1、 通过人体电流的大小2、 电流通过人体的持续时间3、 电流通过人体的途径4、 电流的频率5、 人体状况<二>、触电事故种类6、 电击7、 电伤 电灼伤 电烙印 皮肤金属化<三>、触电的方式1、 直接接触触电 单相触电 两相触电2、 间接接触触电 漏电 跨步电压触电<四>、触电事故的特点1、季节性特点2、低压设备触电事故多3、携带式和移动式设备多4、错误操作和违章操作多5、 不同行业触电事故不同<五>、触电急救知识和方法1、 脱离电源2、 伤员脱离电源后的处理心肺复苏法支持生命的三项基本措施：通畅气道、口对口（鼻）人工呼吸、胸外心脏挤压。
阅读《电工技能训练》p48-49、《安全用电》4-16有关触电急救内容了解触电类型、方式及特点，掌握有关触电急救知识。
触电急救技术技能训练实训步骤：1、脱离电源训练2、脱离电源后的处置训练3、心肺复苏法技能训练测验：1、安全知识及操作规程测验2、触电急救技术测验三、巡回指导：1.学生分组练习2.急救步骤和工艺要求四、结束指导：课题三导线的连接与绝缘的恢复通过本课题的学习，了解铜、铝两种常用导电材料，电气设备用电线电缆的结构、分类及选用；掌握常用电线电缆的型号、规格及选用；熟练掌握铜、铝导线的连接及绝缘恢复工艺。
多股导线的压接、焊接工艺对导线进行连接和对连接部位进行绝缘恢复，是电工作业最基本的一项操作，我们知道，电气线路担负着传送电能的重要作用，导线连接部位的好坏、恢复后绝缘性能的高低，对线路的正常工作有着很大的影响。
本课题将介绍有关导电材料、绝缘材料、电线电缆、导线连接工艺等有关知识。
分课题一常用电气设备用电线电缆一、组织教学1.准备工具、材料2.考勤二、入门指导<一>.导入新课：想一想你知道能导电的材料有哪些？资源较为丰富、价格较低的金属材料有几种？<二>讲授新知：1、常用的导电材料（1）、普通导电材料、特殊导电材料。
（2）、铜、铝电性能的对比2、电线电缆的种类（1）裸导线（2）电磁线（3）电气设备用电线电缆（4）电力电缆（5）通讯电缆3、常用电气设备用电线电缆（1）电线电缆结构（2）型号规格命名（3）常见类型 橡皮绝缘电线（BLXF 、BXF 、BLR 、BX 等）塑料绝缘电线（BV 、BLV 、BVV 、BLVV 、BVR 等）电线电缆的品种繁多、用途甚广，平时多留心见到的导线，注意其型号、名称，了解其应用的场合。
阅读《电工技能训练》P60-63、《电工材料》P35-59,了解导电材料、电线电缆有关内容，重点掌握电气设备用电线电缆有关知识。
识别常见电线电缆的名称、型号。
三、巡回指导四.结束指导1.总结本课内容，提出注意事项2.排队离开实习场地。
分课题二导线的连接一、组织教学1．准备工具、材料2．考勤3．检查学生劳保用品穿戴二、入门指导<一>.导入新课：1、导线的规格用导电芯线的截面积来表示。
2、导线连接的工艺要求：导线连接一定要紧密；导线连接部位的机械强度符合要求；连接部位的电阻值要低。
<二>.讲授新知1、导线绝缘层剖削技术2、铜芯导线的连接工艺（1 ）、绕接 单股导线的直线连接、单股导线的T 型连接、7股导线的直线、T 型连接。
（2、）焊接（3）、压接 接线桩、压接管、鼻的压接工艺铝和铜相比，铝极易氧化，在裸露的导电芯线外表面产头处发热引发线路故障。
因此，铝芯导线不可采用直接绕接，而必须采用压接工艺。
3、铝芯导线的连接工艺1、螺钉压接工艺2、 压接管压接工艺1、 导电芯线在连接前为什么要清除表面氧化层，必要情况下还要涂抹中性凡士林？2、 螺钉压接松劲程度对导线连接性能的优劣有影响吗？导线连接技能训练一、工具器材电工常用工具、BLV –2.5 、BV-1.5、 BVV-1.5、 BLVV-2.5、BLV-10导线若干锡锅、电烙铁、压接钳。
二、实训内容1、 BV 单股导线的绕接3、BV多股导线的焊接4、BLV多股导线的压接5、常用导线规格的识别三、巡回指导巩固与练习1、常用导电材料有那几种？各有何特点？2、常用的电线电缆有那几种？分别适用于何种场合？3、电线电缆的结构有几部分组成？4、搜集几种导线，标出它们的型号、名称、规格。
5、铜芯和铝芯导线分别适合哪种连接工艺？6、对导线的连接有什么要求？导线接头处的好坏对线路有何影响？四.结束指导1.总结本课内容，提出注意事项2.排队离开实习场地。
分课题三导线绝缘层的恢复一、组织教学1准备工具、材料2考勤3检查学生劳保用品穿戴二、入门指导<一>.导入新课：导线绝缘层破损或者导线连接后，必须对破损或连接部位进行绝缘恢复，这就是电工作业中的绝缘防护，它是应用最广泛的安全防护措施之一。
绝缘防护需要选择优质的绝缘材料，正确的绝缘恢复技术，本课题将从绝缘材料、绝缘防护知识入手，学习相关材料、安全及绝缘恢复技术知识。
<二>.讲授新知绝缘材料及绝缘防护1、绝缘材料(1)绝缘材料的概念、种类(2)绝缘材料的基本性能(3)电工用橡胶、塑料、绝缘薄膜及其制品2、绝缘防护(1)绝缘防护的概念(2)、绝缘事故的产生及预防在安全用电技术中，绝缘是防止直接接触电击最为有效的安阅读《电工材料》P3-11、P26-29，了解绝缘材料的种类、作用、电性能，特别注意掌握绝缘电阻的概念、规定等；阅读《安全用电》P25-26,理解绝缘防护技术的意义，绝缘事故的产生及预防措施。
三、 巡回指导导线绝缘层恢复技能训练1、工具器材电工常用工具、黄腊带、黑胶带、塑料带、防水胶带等2、实训内容（1）导线直线连接部位的绝缘恢复技术（2）导线T 型连接部位的绝缘恢复技术（3）绝缘防水处理技术巩固与练习1、填空题（1）、绝缘材料主要用来 ,它的电阻率一般在 以上，一般可分为：、 、 三种。
