二连件选型
联轴器的分类,选型,背隙
联轴器选型知识：一、联轴器的功能、类型、主要用途联轴器是将两轴轴向联接起来并传递扭矩及运动的部件并具有一定的补偿两轴偏移的能力，为了减少机械传动系统的振动、降低冲击尖峰载荷，联轴器还应具有一定的缓冲减震性能。
联轴器有时也兼有过载安全保护作用。
联轴器是在机械设备中联接两个传动部件的纽带，是工业传动的一个重要组成部份。
根据不同的类型、性能、用途可以分为以下几大类：1、根据类型分为以下最常见几类：金属膜片联轴器：适用于伺服电机、编码器、行星减速机、滚珠丝杆、压缩机、混合机、造纸机械、机器人等机械设备。
梅花型联轴器：适用于编码器、伺服系统、马达主轴传动、包装机械、机床传动、泵等机械。
波纹管联轴器：适用于编码器、数控机床、定位系统、滚珠丝杆、分度盘、行星齿轮减速机。
弹簧联轴器：适用于旋转编码器、步进马达、丝杆等。
平行式联轴器：适用于步进电机、编码器、丝杆等连接。
十字滑块联轴器：适用于转速计、编码器、丝杆、机床等机械。
万向型联轴器、刚性联轴器。
2、根据性能分类主要有：刚性联轴器、大扭矩联轴器、微型联轴器、高精度联轴器、高弹性联轴器、精密型联轴器。
3、根据用途分类主要有：伺服电机联轴器、编码器联轴器、步进电机联轴器、发动机联轴器、数控设备联轴器、印刷设备联轴器、纺织机械联轴器、重型设备联轴器、包装设备联轴器、化工设备联轴器、泵联轴器。
联轴器背隙零背隙是精密传动行业中的一个重要术语，对应的英文词汇是zero backlash。
当联轴器正向旋转时，若突然改变旋转方向，此时如果联轴器的中间弹性体配合存在间隙，则会出现瞬间空载的现象，这个回程间隙会造成传递扭矩丢失以及控制精度降低等诸多不利影响，在精密传动中应尽量避免。
联轴器出现背隙的原因有许多钟，以下简单举例各种联轴器出现背隙的原因：梅花联轴器（爪型联轴器）这是最常见的弹性联轴器，它出现背隙现象主要因为中间的弹性体出现磨损或永久塑性挤压变形失效。
此外，直爪型的联轴器即使弹性体没有问题也会出现背隙，这是因为当联轴器向一个方向旋转时，弹性体上受压的一侧会产生弹性变形，从而导致整个爪的宽度略有减小，从而使不受压的一侧出现一个间隙，这就是背隙。
气动元件与系统(三)之气动控制元件
气动元件与系统（三）◆气动控制元件◆方向阀◆压力阀◆流量阀◆真空控制阀◆气动比例阀与气动伺服阀◆气动阀岛气动控制元件：主要指各种气动控制阀，简称气动阀。
其功用是控制调节压缩空气的流向、压力和流量，使执行元件及其驱动的工作机构获得所需的运动方向、推力及运动速度等。
气动控制阀种类繁多，但基本上都是由阀芯、阀体和驱动阀芯的装置所组成。
公称通径（mm）和公称压力（MPa）是气动阀的两个基本性能参数。
气动控制与液压控制在很多方面都不同。
能源，气控可以采用空压站集中供气，排气可以直接排放至大气中，而液控必须设置回油管路，收集液压油。
使用，气控较轻量，易于集成安装，适用频率高、寿命长，但噪声大，而液压控制噪声小，但结构大。
压力，气控压力一般低于1MPa，液控可高达30MPa。
泄露，液压要求远比气压严格。
润滑，液压无需润滑，而多数气压控制需要润滑。
气动控制阀的分类气动控制阀的分类-按功能及使用要求分类普通阀方向控制阀单向阀、换向阀压力控制阀减压阀、定值器、安全阀（溢流阀）、顺序阀等流量/速度控制阀节流阀、单向节流阀（速度控制阀）、排气节流阀、延时阀等特殊阀特殊环境用高低温、高粉尘等特殊环境比例控制阀成比例地控制气流的压力、流量和方向伺服控制阀对气流的压力、流量和方向进行连续控制数字控制阀利用数字信息直接控制，步进电机式、高速开关电磁式、压电驱动式等微流控芯片及控制阀以微米尺度空间下对流体进行控制逻辑控制阀是门、或门、与门、非门、禁门、双稳态等，不过应用范围在逐渐减小真空阀真空切换阀真空的供给和破坏控制真空调压阀设定真空系统的压力并保持真空辅助阀（安全阀）阀安装于真空发生器和洗盘之间，用于多吸盘系统中真空、吹气两用阀可通过供给的压缩空气，吹气或产生真空气动控制阀的分类气动控制阀的分类-按其他方式分类结构截止式阀阀芯沿着阀座的轴向移动滑阀式阀阀芯为圆柱形或平板（圆柱滑阀、平板滑阀）膜片式阀通过膜片的收缩与扩张带动阀杆的动作操作人力控制阀通过旋钮、把手、手轮、踏板等方式控制机械控制阀借助挡块、滚轮、碰块、弹簧等控制气压控制阀利用气体压力控制电气控制阀利用普通电磁铁、比例电磁铁、力马达等电-机械转换器控制安装管式控制阀螺纹连接法兰控制阀法兰连接，适用规格较大的控制阀板式控制阀阀板连接集装式连接多个阀并联到一起安装气动方向控制阀：简称方向阀，控制压缩空气的方向和通断，以满足执行元件启动、停止及运动方向的变换等要求。

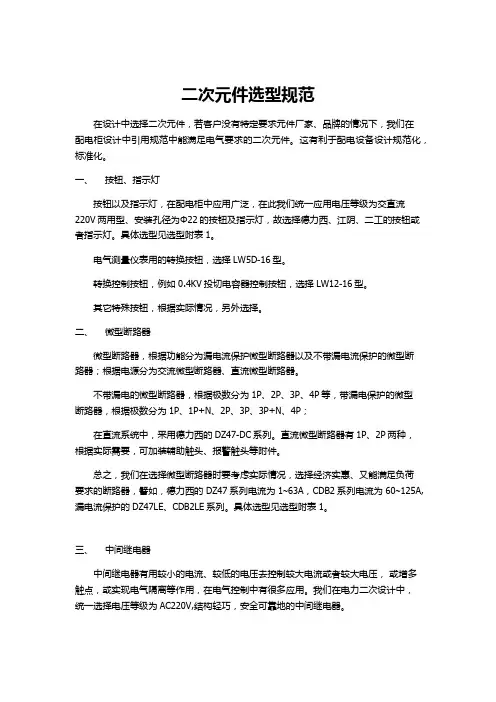

二次元件选型规范
