nt705-d直流电子式互感器校验系统
直流电流传感器基本误差检定方法
直流电流传感器基本误差检定方法直流电流传感器基本误差检定可采用测差法和直接测量法，直接测量法包括双表法、异地测量法等。
一、测差法检定直流电流传感器基本误差被检直流电流互感器具有模拟电压输出时，可以采用测差法。
测差法可以减小电流源输出波动对误差检定试验的影响，其原理线路图如图所示。
测差法原理线路图当标准与被检互感器的额定转换系数相同时，不需要标准电阻箱。
当被检互感器模拟输出大于标准输出时，标准电阻箱应移至被检互感器输出侧。
调整标准电阻箱，使得直流电流比较仪实际变比与被检直流电流互感器额定变比相等。
依据电流误差定义，被检直流电流互感器的电流比值误差表达式按下式计算：-----------------------1式中：Up——数字电压表A的示数，即标准输出；ΔU——数字电压表B的示数。
标准电阻箱引入的负载误差应小于被检直流电流互感器允许误差的1/10。
为降低电流源输出波动对试验的影响，可在每一个测量点读取3组数据，取平均值作为电流误差。
二、双表法检定直流电流传感器基本误差被检直流电流互感器具有模拟电压输出时，作为测差法的替代方案，可以采用双表法检定。
双表法检定具有模拟电压输出的直流电流互感器原理线路图如图3所示。
同步读取标准直流电流比较仪和被检直流电流互感器的输出Up 和Us。
推荐采用可编程仪器控制技术同步读取数字电压表A 和B的读数。
双表法检定模拟输出直流电流互感器原理图依据电流误差定义，电流比值误差表达式按式计算：-----------------------2式中：Krp——直流电流比较仪的变比；Kra——被检直流电流互感器的变比；Up——数字电压A的示数，即直流电流比较仪的二次输出电压；Us——数字电压表B的示数，即被检直流电流互感器的二次输出电压。
电子式互感器校验仪可以代替图2中的两块数字电压表，其包含的高精度模拟量采集卡可对标准直流电流比较仪和被检直流电流互感器的模拟输出进行同步采样。
三、电子式互感器校验仪检定具有数字输出直流电流互感器被检定直流电流互感器二次具有数字输出时，可以采用具有时钟同步功能的电子式互感器校验仪检定。

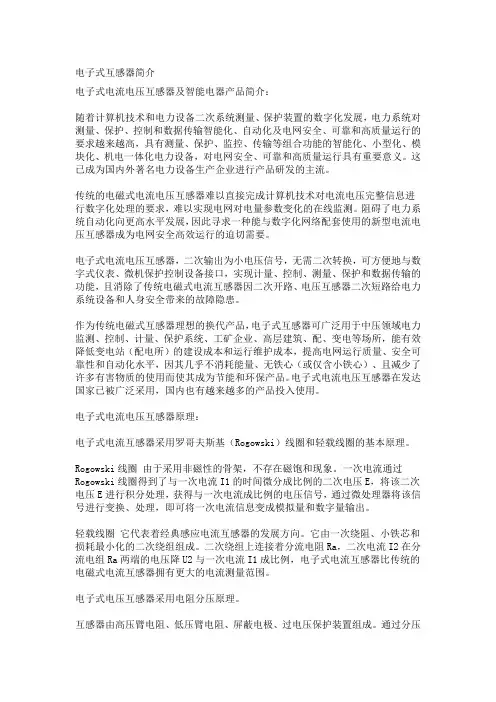

电子式互感器简介
电子式互感器简介电子式电流电压互感器及智能电器产品简介：随着计算机技术和电力设备二次系统测量、保护装置的数字化发展，电力系统对测量、保护、控制和数据传输智能化、自动化及电网安全、可靠和高质量运行的要求越来越高，具有测量、保护、监控、传输等组合功能的智能化、小型化、模块化、机电一体化电力设备，对电网安全、可靠和高质量运行具有重要意义。
这已成为国内外著名电力设备生产企业进行产品研发的主流。
传统的电磁式电流电压互感器难以直接完成计算机技术对电流电压完整信息进行数字化处理的要求，难以实现电网对电量参数变化的在线监测。
阻碍了电力系统自动化向更高水平发展，因此寻求一种能与数字化网络配套使用的新型电流电压互感器成为电网安全高效运行的迫切需要。
电子式电流电压互感器，二次输出为小电压信号，无需二次转换，可方便地与数字式仪表、微机保护控制设备接口，实现计量、控制、测量、保护和数据传输的功能，且消除了传统电磁式电流互感器因二次开路、电压互感器二次短路给电力系统设备和人身安全带来的故障隐患。
作为传统电磁式互感器理想的换代产品，电子式互感器可广泛用于中压领域电力监测、控制、计量、保护系统、工矿企业、高层建筑、配、变电等场所，能有效降低变电站（配电所）的建设成本和运行维护成本，提高电网运行质量、安全可靠性和自动化水平，因其几乎不消耗能量、无铁心（或仅含小铁心）、且减少了许多有害物质的使用而使其成为节能和环保产品。
电子式电流电压互感器在发达国家已被广泛采用，国内也有越来越多的产品投入使用。
电子式电流电压互感器原理：电子式电流互感器采用罗哥夫斯基（Rogowski）线圈和轻载线圈的基本原理。
Rogowski线圈由于采用非磁性的骨架，不存在磁饱和现象。
一次电流通过Rogowski线圈得到了与一次电流I1的时间微分成比例的二次电压E，将该二次电压E进行积分处理，获得与一次电流成比例的电压信号，通过微处理器将该信号进行变换、处理，即可将一次电流信息变成模拟量和数字量输出。
电力互感器检验方法与技术
电力互感器检验方法与技术发布时间：2022-06-17T02:49:13.741Z 来源：《科学与技术》2022年第2月第4期作者：海日罕[导读] 电力互感器在电力计量中有着十分重要的作用，稳定性、质量决定着计量工作的稳定性海日罕内蒙古电力（集团）有限责任公司锡林郭勒供电分公司摘要：电力互感器在电力计量中有着十分重要的作用，稳定性、质量决定着计量工作的稳定性。
本文分析了不同类型电力互感器的特点，然后研究对各类互感器的检验方法和检验技术，研究如何控制检验误差。
通过研究，帮助检验人员合理使用方法进行电力互感器的检验工作，迅速发现电力互感器的异常并开展修复。
关键词：电力互感器；检验；方法引言：电力计量工作指导着电力生产和电力经营，是开展电力管理工作的重要内容之一，其准确性直接影响着电力结算的公平性，以及电力生产的合理性。
在计量工作中，电力互感器是重要的计量工具，其计量精确性、日常工作稳定性，广受电力企业的关注。
为了能确保计量精确，减少电力互感器的故障，即使解决运行异常，就要加强日常检验工作，所以技术人员必须针对不同类型的电力互感器选择合适的检验方法和技术，及时发现电力互感器的问题并予以修复。
1 电力互感器概述1.1 电力互感器定义和分类电力互感器是电力系统中一次系统和二次系统的联络元件，可以测量二次设备，以及给保护设备提供信号。
在实际工作中，电力互感器能和测量仪表配合测量电力系统中的电流、电压，和继电保护设备配合实现是保护和控制电力系统设备，利用自身的高压隔离机制保护继电保护装置和测量仪表[1]。
电力互感器通过保护电力系统中的设备，可以保护工作人员的安全，避免二次设备手顺，同时能控制将不同的电压、电流转变成统一的标准值，提升仪表继电保护的标准化水平。
电力互感器可以分为电流互感器和电压互感器两类，根据绝缘材料进行分类可以进一步分为干式绝缘、浇注绝缘、油浸式绝缘、气体绝缘；根据电压互感器根据电压变化进行分类能分为电磁式互感器、电容互感器、电子式互感器，电流互感器根据电流变化的原理可以分为电磁式和电子式。
直流电流互感器现场检测方法及应用
直流电流互感器现场检测方法及应用摘要：直流输电系统中直流电流互感器重要组成部分，为电网的控制、保护和测量提供了重要信息和可靠的基础。
稳定运行直接影响到整个换流站安全生产和运行，也影响到我国电网的完整性和安全。
直流互感器目前没有统一的现场测试方法。
本文对各种直流电流互感器现场测试方法，并临时建立了一个评价系统，为设备用户服务并作出检修决策。
关键字：直流互感器；HVDC；现场试验直流电流互感器是直流系统中的主要直流仪表，为直流电网的安全稳定运行提供控制信号。
为了保证直流互感器的精度和可靠性，需要进行现场标定试验。
现场校准时，传统的校准直流电流互感器方法直接应用于直流变压器和直流比较。
通过手动读取与标准二次之间的测量值，计算测试直流互感器的低压输出信号。
随着我国直流工程的增加，提出了直流互感器校验新要求，并制定了相应的校验方法。
直流电流互感器的现场校验和校准方法不符合直流电流互感器精度要求。
一、直流电流互感器工作原理及应用例如换流站，详细应用于直流电流互感器现场的应用，详细介绍了光电式和全光纤直流互感器。
1.光电式。
主要用于采用分流器保护原理测量电流，通常现场使用直流变压器。
分流器测量主要基于流量原理，即罗氏线圈测量系统的谐波分量，保护和控制直流输电系统。
2.全光纤。
(FOCT)互感器建模在实验室中使用的全光纤互感器，并对其性能进行了验证。
反应测试中，FOCT具有较大的直流输电和通信动态范围，但现场应用受到温度和噪声的限制。
但是，随着光纤材料和光纤互感器技术的发展，直流全光纤变压器也将广泛应用于换流站和智能变电站的测量仪器中。
3.直流电流互感器应用现状。
应用是在直流输电系统的扩展中扩展的，直流互感器目前主要用于换流站。
直主要由直流分流器和罗氏线圈组成，直流分流器主要测量直流分量，罗氏线圈测量谐波分量。
中性电流通常测量是霍尔传感器。
一般情况下，中性线只测量直流元件，而直流分流器主要用作电流测量装置。
也可以测量直流输电系统中滤波器的不良电流。
电子式互感器的现场误差试验及问题分析
电子式互感器的现场误差试验及问题分析许灵洁;李航康;周琦;张卫华【摘要】电子式互感器是数字化变电站的重要设备之一,介绍了电子式互感器误差试验基本原理及试验标准配置要求,根据500 kV芝堰变、220 kV云会变以及110 kV浔北变、新生变4座数字化变电站中各种电子式互感器现场误差试验中出现的问题,从设计、安装、检定、验收等环节进行了分析并提出了相关的建议.【期刊名称】《浙江电力》【年(卷),期】2012(031)011【总页数】3页(P5-7)【关键词】数字化;变电站;电子式;互感器;误差【作者】许灵洁;李航康;周琦;张卫华【作者单位】浙江省电力公司电力科学研究院,杭州 310014;浙江省电力公司电力科学研究院,杭州 310014;浙江省电力公司电力科学研究院,杭州 310014;浙江省电力公司电力科学研究院,杭州 310014【正文语种】中文【中图分类】TM933电子式互感器是由传感元件和数据处理单元组成，电子式互感器传感动态范围大，频带响应宽，适应电能计量、保护数字化和自动化发展方向，已逐步成为传统电磁式互感器的换代产品，其准确与否直接关系到计量的准确可靠和继电保护等装置的正确动作。
2009 年以来，浙江电网先后投入运行的 6 座数字化变电站均采用了电子式互感器，为了保证电力系统的安全、经济运行，除了需要在现场对电子式互感器进行绝缘性能考核外，还必须进行计量性能考核。
电子式互感器误差试验一般采用直接测量比较法，图1为电子式电流互感器的电流误差和相位误差试验原理接线图，图2为电子式电压互感器的电压误差和相位误差试验原理接线图。
大电流母线型电流互感器可以采用等安匝法测量误差。
试验时的一次电流根据标准电流互感器选用，一般为被校电流互感器额定一次电流的1/2～1/10，试验时一次电流导线尽量均匀地绕在被校电流互感器一次电流传感元件的外壳上。
标准电流互感器的额定二次输出电流乘上电流比，再乘上一次导线匝数，应等于被校电流互感器的额定一次电流。
天广直流直流测量系统故障统计分析
天广直流直流测量系统故障统计分析摘要：为控制直流测量系统运行风险，确保直流系统安全稳定运行，对天生桥站天广直流投运以来直流测量系统的缺陷进行梳理、归纳和分析。
根据缺陷统计情况，对典型缺陷进行分析后得出，大部分直流测量系统典型缺陷是由于设备制造质量、设备长时间连续运行和现场运行维护质量不高等原因导致，针对发现的问题提出了相关建议，为直流测量系统的设计、运行维护和应急处置等方面提供参考。
关键词：天广直流；直流测量系统；故障分析引言直流电流测量系统是直流输电工程的一个重要组成部分，其测量异常会导致装置报警、直流闭锁等情况的发生。
直流电子式CT、PT 作为测量直流电流和直流电压的设备，与一次设备和控制保护系统均有紧密联系。
为控制直流测量系统运行风险，确保直流系统安全稳定运行，通过对天生桥站天广直流投运以来直流测量系统出现过的缺陷进行归纳和分析，找出直流测量系统可能存在的隐患与薄弱环节，及时研究并采取针对性措施，为直流测量系统的设计、运行维护和应急处置等方面提供参考。
1 系统描述直流电子式CT、PT主要由一次传感器（电压分压器、分流器等）、远端模块、光纤绝缘子和合并单元组成。
其中合并单元放置在控制室的控制保护屏柜内，采用光纤和远端模块相连接。
PT、CT 采样获得的信号经接收单元供控制保护功能使用。
直流测量系统中配置的功能包括：通过高精度的分流器进行的直流电流测量；通过传统的直流电压分压器进行的直流电压测量；在不同高低压等级下数字信号处理和模数转换；在高压端（远端模块）的光功率电子设备；光信号传输；光信号接收和处理模块。
天广直流电子式CT、PT与二次系统接线图如图1所示：图1 天广直流电子式CT、PT与二次系统接线图2 直流测量屏直流场测量屏负责采集直流光PT/CT的信号，通过IEC-60044-8规约，采用光缆，送至直流极控、极保护、直流站控等。
当一套或两套直流测量系统故障不会对直流系统功率传输造成影响，但是若不及时恢复故障系统的正常运行则会影响直流控制保护系统的冗余度，若三套直流测量系统同时故障则会导致极闭锁。
直流500kV电子式电压互感器介损测试值异常的分析
及 介损 ，之后 相继进 行直 流 电压精度 测量 、直 流耐 压 局放试 验 、雷 电冲 击和 操作 冲击试 验 、工频 耐压 局 放试验 、直 流 电压 精度 复测 ，最后 再次 进行 电容 量和 介损 测试 。精度 测量 和绝 缘试验 均 正常 。进 行 电容量和 介质损 耗测试 的接 线 图如 图 ｌ 所示 。
Ａｎａ ｌ ｙ ｓ ｉ ｓ ０ ｎ Ａｂｎｏ ｒ ｍａ ｌ Ｄｉ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ＬＯＳ Ｓ Ｔｅ ｓ ｔ Ｖａ ｌ ｕｅ ０ ｆ
Ｄ Ｃ ５ ０ ０ ｋＶ Ｅｌ ｅ ｃ ｔ ｒ ｏ ｎｉ ｃ Ｖｏ ｌ ｔ ａ ｇｅ Ｔｒ ａ ｎ ｓ ｆ ０ ｒ ｍｅ ｒ
共 ５节 ，串联 的屏蔽 电阻共 ｌ ０ ０ ０ Ｍ Ｑ，所 以测 试 的
按相 关 国家标 准和产 品技术规 范 要求 ，在进 行 ５ ０ ０ ｋ Ｖ直流 电子 式 电压 互 感器 的绝 缘 强度 试 验 时 ， 试验 前后 应分 别进 行产 品 的电容量 和 介质损 耗 （ 介 损 ）测量 ，并 要求 前后 两次 的测量 值 不能有 明显差
异 ， 以帮 助判 断设备 的绝缘 性 能 。
ＸＩ ＡＮＧ Ｓ ｈ ｕ ｏ ， ＹＵ Ｂｉ ｎ ， ＢＡＩ Ｇｕ ｏ－ ｘ ｉ ｎ ｇ
电子式互感器介绍
1 I 0 [1 cos( )] 2 相位调制器在检测电路的驱动下产生一个与 （ ) I out
大小相等方向相反的反馈相移，通
过检测反馈信号的大小即能确定相位，从而得到被测电流的大小。 实例解析：GIS 集成方式 FOCT 组成示意图
Page12
a)
110KV GIS 三相一体式安装方式
法拉第效应
敏感元件
电磁线圈
空心线圈
光学玻璃
能否测直流
否
否
可测
可测且精 度高 无 好
是否有源 安装灵活性
无 差
有1 差
无2 较好
Байду номын сангаасPage15
注 1：罗式线圈电流互感器在 GIS 应用中可以采用无源方式。 注 2：磁光玻璃与 LPCT 组合式为有源方式。 优缺点： LPCT 缺点：1、不能根本解决磁路饱和问题 2、基本原理导致测量频带问题 RCT 优点：没有磁路饱和现象 缺点：1、基本原理导致测量频带问题 2、一次端有源导致运行可靠性问题 OCT 优点：1、无饱和现象、无测量频带问题 2、一次端无源保证运行可靠性 磁光玻璃型 优点：技术难度较小，原理简单 缺点：1、系统由分立元件组成，结构复杂，抗振动能力差 3、 光学元件间用光学胶粘接，长期运行稳定性差 3、采用的分立光学元件加工困难，一致性难以保证 全光纤型 优点：1、无分立元件，全光纤结构简单，抗振动能力强 2、光纤熔接后连接可靠，长期稳定性好 3、所有光学器件基于光纤制作，工艺成熟，一致性好 缺点：技术难度大，原理复杂，
3.电子互感器的分类
按一次传感部分是否需要供电划分：
有源式电子互感器 无源式电子互感器 传感头采用电子器件，需要提供电源。 传感器采用磁光晶体或光纤。
电子式互感器极性校验系统的设计与应用
文献标 志码 ： Ｂ
文 章 编 号 ：０ ９ ０ ６ （０２ ０ — ０ ２ ０ １０— ６５ ２ １ ）５ ０ ３— ４
电力 互感 器是 电 力 系统重 要 的 电气 设 备 ． 承担 着高 压 向低压 或 大 电流 向小 电流转 换 以及高 、 压 低
系统 间隔离 的功能 互感 器接线 正确性 直接 关 系到
集转换 模块 以及合 并单 元三 大部 分 一次 传感 元件 采集 一 次大 电 流 ／ 电压 ．并转 换 为小 电 压信 号或 高 光信 号 数 据 采集转 换模 块将 一 次传 感元 件输 出信 号转 换 为与一 次量 相关 的数 字量 信号 ．并 通 过光纤 传输 给低 压侧 合并 单元 ，彻 底 隔离一 次 高压 系统 和
波形 和信 息 显 示 、 波 分 析 、 谐 数据 录波 、 据 存储 、 数
格式转 换 等应用 功 能【 。 电子式 互感 器数 据分 析软 ５ ］
件功 能结 构如 图 ２所 示 数 据分析 软件 各功 能模块
可用 不 同 的任 务实 现 ． 利用 操 作 系统 提供 的多 线程
图 ３ 电 子 式 互感 器 极 性 校 验 系统
江
苏
电
机
工
程
第 ３ 卷 第 ５期 １
Ｊａ ｇ ｕ Ｅ ｅ ｔｉａ ｇ ｎ ｅ ｉ ｇ ｉｎ ｓ ｌ ｃｒｃ ｌ Ｅｎ ｉ ｅ ｒ ｎ
电子式互感器极性校验 系统 的设计与应用
卜强 生 ， 建 明 袁 宇波 ， 磊 ， 志 新 ２宋 亮 亮 王 ， 高 潘
（． １ 江苏 省 电力 公 司电力科 学研究 院 ， 江苏 南京 ２ ０ ；． 锡供 电公 司 ， 苏 无 锡 ２ ４ ６ ） １ １ ３ ２无 １ 江 １０ １
电子式互感器测试方法的研究
电子式互感器测试方法的研究曹敏，梁仕斌，李毅，陈郑，张忠才，苏逢春（云南电力试验研究院（集团）有限公司，云南昆明 650051）(The research of testing techniqueof electro-transformator)Cao Min,Li Yi,Liang Shibin,Chen Zheng, Zhang Zhongcai, Su Fengchun （Yunnan Electric Power Test ＆Research Institute,Kunming 650051,China ）Abstract：Compare with conventional electro-transformator，the electro-transformator has a good few advantage,along with the technical development of photoelectron、micro-electronics and communication, presently, electro-transformator already have entered into the practical phase stage by stage. Introducing the principle and structural characteristic of fountainous and no fountainous electro-transformator in this article, and bring forward the testing technique of electro-transformator, and Analyzing the function、structure and technical index of this testing system. The testing system with the high-precision simulative quantity collection、switching module、synchronous signal and timepiece,be able to test all series and all type electro-transformator 、electromagnetic transformator and capacitive transformator. Be the same with testing transformator at noumenon in the laboratory, and testing data veracity and consistency of the electro-transformator and its collection、incorporate cell 、the whole data transmit chunnel out of doors. Passing contrastive testing that in the laboratory and out of doors,the result of the system is that the capability is steady and the testing result is correct.key words:transformator；electro-transformator；ECT；EVT；Rogowski loop；laser taking energy摘要：电子互感器与传统电磁式互感器相比具有诸多的优点，随着光电子技术、微电子技术及通信技术的发展，目前电子式互感器已逐步进入实用化阶段。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
NT705-D 直流电子式互感器校验系统说 明 书编 写 审 核 罗 强标准化 周东顶批 准 张 炜汤汉松江苏凌创电气自动化股份有限公司本说明可能会被修改，请核实实际产品和说明书版本是否相符2019年8月27日，第3版，第2次印刷.江苏凌创电气研发部监制目录注意事项1 简介 (1)1.1 主要功能 (1)1.2 主要特点 (1)2 主要技术指标 (3)2.1 参照标准 (3)2.2 使用条件 (3)2.3 仲裁基准环境 (3)2.4 技术参数 (4)2.5 保修范围 (5)3 系统结构 (6)3.1直流校验系统结构图 (6)3.2交流稳态校验系统结构图 (8)3.3前置单元面板示意图 (9)4 交流稳态校验系统使用说明 (11)4.1 功能说明 (11)4.1.1 参数配置 (11)4.1.2 测量结果显示 (17)4.1.3 校验结果显示 (17)4.1.4 校验结果统计 (17)4.1.5 波形显示 (18)4.1.6 比率及次数 (18)4.1.7 校验结果历史明细 (18)4.1.8 合并单元配置信息 (18)4.1.9 系统状态告警灯 (18)4.1.10 程序控制按钮 (19)4.1.11 程序提示信息 (19)4.1.12程序状态栏 (19)4.1.13 极性校核 (20)4.1.14 时间特性测试 (20)4.1.15 电流电压相位核对 (22)4.1.16 多通道测试 (23)4.1.17 信号分析 (24)4.2 标准源信号的接入 (25)4.3 数字量输出电子式互感器的校验 (26)4.4 模拟量输出电子式互感器的校验 (27)4.5 试验报告 (27)4.6 试验接线方式 (30)5 直流暂态校验系统使用说明 (32)5.1 功能说明 (32)5.1.1系统操作流程 (32)5.1.2试验配置 (33)5.1.4波形显示 (38)5.1.5输入文件信息 (39)5.1.6关于 (39)5.1.7试品配置信息 (39)5.1.8合并单元配置信息 (39)5.1.9 GOOSE信息 (40)5.1.10 试验结果 (41)5.1.11系统状态告警灯 (42)5.1.12程序控制按钮 (43)5.1.13测量结果显示 (44)5.1.14暂态校验结果显示 (44)5.1.15比率 (44)5.1.16程序提示信息 (44)5.1.17程序状态栏 (44)5.2 暂态试验注意事项 (45)5.3 试验报告 (45)6 直流稳态校验系统使用说明 (46)6.1 功能说明 (46)6.1.1 参数配置 (46)6.1.2 监测信息 (49)6.1.3 校验结果显示 (51)6.1.4关于 (52)6.1.5试品无效告警灯 (52)6.1.6多通道测试 (53)6.1.7 系统状态告警灯 (54)6.1.8试验次数 (55)6.1.9程序状态栏 (55)6.1.10程序提示信息 (55)6.1.11程序控制按钮 (55)6.2 数字量输出电子式互感器的校验 (55)6.3 模拟量输出电子式互感器的校验 (56)6.4 试验报告 (56)7 交流暂态校验系统使用说明 (57)7.1 功能说明 (57)7.1.1系统操作流程 (57)7.1.2 试验配置 (58)7.1.3 测量结果显示 (60)7.1.4波形显示 (63)7.1.5输入文件信息 (64)7.1.6关于 (64)7.1.7试品配置信息 (64)7.1.8合并单元配置信息 (64)7.1.9 GOOSE信息 (65)7.1.11系统状态告警灯 (67)7.1.12程序控制按钮 (68)7.1.13测量结果显示 (68)7.1.14暂态校验结果显示 (68)7.1.15比率 (68)7.1.16程序提示信息 (68)7.1.17程序状态栏 (68)7.2 暂态试验注意事项 (69)8 问题及解决 (70)注意事项1.严格遵循所进行试验的检测规范、安全规则，严禁一切违规操作。
2. 当在高压区域进行测试时，要遵循高压测试设备安全操作规程规范。
3. 带电试验过程中，不得随意断开及连接一次侧模拟量传输线和二次侧的模拟量传输线。
4. 注意所有试验设备和仪器的额定值、接线方式，防止高压、过载、断线、短路等所造成的人身伤害和设备损坏。
5．光纤接口和跳线注意防尘，光纤勿强力弯折挤压。
6. 对于使用和维护不当等人为原因造成的仪器损坏及其他损失，制造厂商/分销商不负任何责任。
7. 禁止自行拆开校验仪机箱，自行拆开校验仪意味着所有的质保失效。
8. 勿在潮湿和易燃易爆环境下试验。
试验前，请注意：●“标准电压”和“试品电压”输入（同轴电缆接头）信号峰峰值确保在-10V到+10V以内，切勿超量程工作！●切勿将电流信号接入电压输入端子！●切勿将电压信号接入电流输入端子！●严防CT标互的二次侧开路；PT标互的二次侧短路！●严防LPCT的二次侧因为断路产生高压！●“前置单元”输入信号峰值确保在-10V到+10V以内，切勿超量程工作！严防输入电压信号产生高压损坏仪器！●“前置单元”在试验完毕后尽量关闭电源开关；当电池电压偏低时及时充电。
●接地端子可靠接地！1 简介“NT705-D直流电子式互感器校验系统”可对各类新型的0.1级及以上的直流电子式互感器进行实验室、出厂和现场的相关校验。
1.1 主要功能1)模拟量输出式直流电子式互感器校验2)IEC61850-9-1输出式直流电子式互感器校验3)IEC61850-9-2LE输出式直流电子式互感器校验4)国网公司IEC61850-9-2输出式直流电子式互感器校验5)IEC60044-8 FT3输出式直流电子式互感器校验6)国网公司FT3输出式直流电子式互感器稳态校验7)柔直50k协议直流电子式互感器校验8)直流电子式互感器协议一致性校验9)直流电子式互感器绝对延时测试10)直流电子式互感器额定延时测试11)直流电子式互感器MU报文抖动测试12)直流电子式互感器丢点判别及状态标监测13)直流电子式互感器极性校核14)直流电子式互感器信号分析15)传统互感器校验16)直流电子式互感器频率特性测试17)直流电子式互感器阶跃响应测试1.2 主要特点该校验系统具有以下特点：⑴功能完善。
能够完成电子式互感器的各项精度校验，包括比差校验、相差校验、复合误差校验、极性校核、频率测量等。
能够对高频MU输出式电子式互感器进行精确测试。
能够对互感器绝对延时时间进行精确测试，对合并器传输报文抖动进行监测，对电子式互感器输出进行信号分析。
同时具备被试品的协议一致性分析、丢点判别、状态标监测、波形绘制、波形分析、报告生成等功能。
该校验系统也可以作为校验传统电磁式互感器使用。
⑵全面的直流电子式互感器测试功能。
能够完成直流电子式互感器的幅值测量、比差校验、复合误差校验、频率特性测试、阶跃响应测试、谐波测量等所有准确度相关测试。
能够对互感器绝对延时时间、额定延时时间进行精确测试，对合并器报文抖动进行监测，同时具备被试品的协议一致性分析、丢点判别、状态标监测、波形绘制、波形分析、报告生成等功能。
⑶能够测试所有输出类型的直流电子式互感器。
本装置能够对目前国内外的直流电子式互感器的各类输出接口实现对接：模拟信号、IEC61850-9-1、IEC61850-9-2LE、国网IEC61850-9-2、IEC60044-8FT3等。
各类接口采用自适应方式，无需特殊配置额定值、采样率、带宽、ASDU数目等信息，具备较强的通用性和适应性。
⑷系统精度高。
采用独立的高分辨率多量程多通道同步采集模块设计，合理的系统结构布局及抗干扰措施，完善的硬件和软件滤波，保证系统精度达到0.05%，两路模拟同步采样时差在0.1µS以内。
精度校验结果不受系统一次电量波动的影响。
时间特性测试精度优于1µS。
⑸独立的上位机设计。
校验系统采用校验仪主机和独立的上位机笔记本设计，采用通用以太网接口互联，提高了校验仪主机的抗干扰特性，提高了稳定性和准确度，降低了功耗和重量。
上位机采用通用笔记本，大大增强了系统灵活性和易用性，可以适应强光线、弱光线等不同室内外环境，可以适应桌面、膝上、地面等不同可视角度的场合，可以在试验同时或事后无需转移试验数据即可进行其他分析和处理。
整系统结构紧凑、体积小、重量轻、携带运输安全方便。
⑹稳定性好。
经过广泛的工程现场实际运用情况证明，系统可长期稳定运行，性能不随时间发生改变；充分考虑各种可能的试验异常情况，对异常情况能及时检测并明确告警，不会影响校验系统的运行。
本系统密切关注智能电网技术方向，以及标准和规范制定的新进展，关注各类用户需求，系统硬件平台具备通用性，软件功能具备良好的可扩展性。
该校验系统广泛应用于电力、交通、机械及相关行业内的生产单位、运行单位、检测机构、科研院所等。
2 主要技术指标2.1 参照标准●IEC 60044-7:1999 Instrument transformers-Part7:Electronic voltage transformers(GB/T20840.7 -2007 电子式电压互感器)●IEC 60044-8:2002 Instrument transformers-Part8:Electroniccurrent transformers(GB/T20840.8 -2007 电子式电流互感器)●IEC 61850-9-1 Spe cific Communication Service Mapping(SCSM)-Sampled values overserial unidirectional multidrop point to point link●IEC 61850-9-2 Spe cific Communication Service Mapping(SCSM)-Sampled values overISO/IEC 8802-3●Implementation guideline for digital interface to instrument transformers usingIEC61850-9-2●JJG313-1994 测量用电流互感器检定规程●JJG314-1994 测量用电压互感器检定规程●JJG 1021-2007 电力互感器检定规程●JJG169-1993 互感器校验仪检定规程●Q/GDW 441-2010 智能变电站继电保护技术规范●DL/T 1100.1-2009 电力系统的时间同步系统技术规范●GB/T 26216.1-2010 高压直流输电系统直流电流测量装置●GB/T 26217.1-2010 高压直流输电系统直流电压测量装置●Q/GDW530-2010 高压直流输电直流电子式电流互感器技术规范●Q/GDW531-2010 高压直流输电直流电子式电压互感器技术规范2.2 使用条件1.工作温度：－10℃～55℃；2.存储温度：－25℃～＋85℃；3.相对湿度：0～95%,无凝露；4.海拔：3000米以内；2.3 仲裁基准环境1.工作温度：23℃±2℃；2.相对湿度：45%～75%；2.4 技术参数1.直流稳态模拟量2.暂态模拟量3.交流稳态模拟量测量范围：±10V（峰-峰值）；带宽：90.7KHz；采样精度：0.02%；多通道同步误差：≤0.5µS；最大无损坏输入电压：±20V（峰-峰值）输入阻抗：1MΩ4.数字输入电压IEC61850-9-1，FT3：额定电压参数11585（0X2D41）IEC61850-9-2：数字量1为10mV5.数字输入电流IEC61850-9-1，FT3：额定保护电流463（0X 1CF），额定测量电流11585（0X2D41）IEC61850-9-2：数字量1为1mA6.FT3接口波特率（编码后时钟频率）：20M；采样率：10KHz；ST接头；850nm波长7.同步接口ST接头；850nm波长；同步1端子：秒脉冲输出；同步2端子：IRIG-B码输出；8.通信接口10/100M以太网9.供电方式5V供电。
