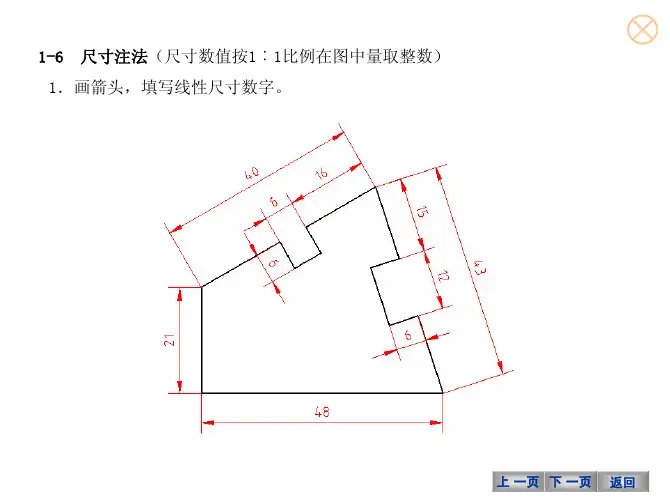

1-6 尺寸注法（尺寸数值按1︰1比例在图中量取整数） 1．画箭头，填写线性尺寸数字。
上 一页 下 一页 返回
3．标注圆的直径尺寸。
上 一页 下 一页 返回
4．标注圆弧半径尺寸。
上 一页 下 一页 返回
1-7 尺寸注法（分析上图尺寸注法的错误，在下图中正确注出） 1．
水平方向尺寸基准
垂直方向尺寸基准
上 一页 下 一页 返回
上 一页 下 一页 返回
2．
上 一页 下 一页 返回
1-11 平面图形尺寸 1．指出图中的尺寸基准，分清定形尺寸和定位尺寸。
水平方向尺寸基准
垂直方向尺寸基准
定形尺寸:2×Ø6 、28、 38、28、5、16、90º 定位尺寸:20、14
上 一页 下 一页 返回
2．指出图中的尺寸基准，补齐漏注的尺寸（尺寸数值按1︰1比例在图中 量取整数）。
上 一页 下 一页 返回
3．标注圆的直径尺寸。
上 一页 下 一页 返回
4．标注圆弧半径尺寸。
上 一页 下 一页 返回
1-7 尺寸注法（分析上图尺寸注法的错误，在下图中正确注出） 1．
水平方向尺寸基准
垂直方向尺寸基准
上 一页 下 一页 返回
上 一页 下 一页 返回
2．
上 一页 下 一页 返回
1-11 平面图形尺寸 1．指出图中的尺寸基准，分清定形尺寸和定位尺寸。
水平方向尺寸基准
垂直方向尺寸基准
定形尺寸:2×Ø6 、28、 38、28、5、16、90º 定位尺寸:20、14
上 一页 下 一页 返回
2．指出图中的尺寸基准，补齐漏注的尺寸（尺寸数值按1︰1比例在图中 量取整数）。
工程制图--尺寸标注
1).方法和步骤
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
例:
例:
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
工程制图--尺寸标注
讲授: 樊玲芳
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。
§1 尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
1、基本规则
1). 以毫米为单位，如采用其他单位时，则必须注明单位名称。 2). 每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构 特征的视图上。 3). 尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。 4). 图中所注尺寸为零件完工后的尺寸。
3.支架类零件
支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位 置，或将其倾斜部分摆正时的自然安放位置。
4.箱体类零件
箱体类零件包括阀体、泵体和箱体等，主视图多采用工作位置。
3).表面粗糙度代号在图样上的标注
(1).在图样上标注表面粗糙度的基本原则
①.在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖 端必须从材料外指向被加工表面； ②.在表面粗糙度代号中，数值的大小和方向必须与图中尺寸数字的大小和方向一致； ③.图样上所注表面粗糙度是指零件完工后的表面粗糙度
4).不应在相贯线和截交线上标注尺寸
5).当形体的外轮廓为曲面时，总体尺寸应注到该曲面的中 心线位置，同时加注该曲面的半径
(1).画基准线 (2).分析各线段，确定哪些是已知线段，哪些是中间 线段，哪些是连接线段。 (3).按已知线段、中间线段、连接线段的次序逐个标注尺寸。
例:
例:
5.基本体的尺寸标注
(1).平面立体的尺寸注法
(2).曲面立体的尺寸注法
6.切割体的尺寸标注
切割体要标注基本几何体的大小，还要标注截断面的定位尺寸 不要标注截断面的大小尺寸，不要在截交线上标注尺寸。
工程制图--尺寸标注
讲授: 樊玲芳
工程图样
工程图样是准确表达工程对象形状、大小、结构及技术要求的图，简称图样。
§1 尺寸的标注方法
在图样中，除需表达零件的结构形状外，还需标注尺寸， 以确定零件的大小。
1、基本规则
1). 以毫米为单位，如采用其他单位时，则必须注明单位名称。 2). 每个尺寸一般只标注一次，并应标注在最能清晰地反映该结构 特征的视图上。 3). 尺寸数值为零件的真实大小，与绘图比例及绘图的准确度无关。 4). 图中所注尺寸为零件完工后的尺寸。
3.支架类零件
支架类零件包括拨叉、支架、连杆和支座等。主视图多采用工作位 置，或将其倾斜部分摆正时的自然安放位置。
4.箱体类零件
箱体类零件包括阀体、泵体和箱体等，主视图多采用工作位置。
3).表面粗糙度代号在图样上的标注
(1).在图样上标注表面粗糙度的基本原则
①.在同一图样中，零件每个表面只标注一次表面粗糙度代号，符号的尖 端必须从材料外指向被加工表面； ②.在表面粗糙度代号中，数值的大小和方向必须与图中尺寸数字的大小和方向一致； ③.图样上所注表面粗糙度是指零件完工后的表面粗糙度
4).不应在相贯线和截交线上标注尺寸
5).当形体的外轮廓为曲面时，总体尺寸应注到该曲面的中 心线位置，同时加注该曲面的半径
最新尺寸标注方法
一般步骤： （a）选择两个方向的尺寸基准。对称中心线、圆的中心线或 长的直线作为基准； （b）逐个标注线段的尺寸，先标定形尺寸，再标定位尺寸。
举例
尺寸标注方法
尺寸标注的几个注意点
（a）当图形对称时，可以仅标注其中 一边的尺寸，定位尺寸采用对称标注 的形式。 （b）尺寸线仅可能标注在图形的外面， 同时兼顾就近标注的原则。
（c）平行尺寸之间的距离应基本一致， 一般7~10mm。
7~10
（d）一连串连续的尺寸，应排列在一条直线上，不要注成
封闭的尺寸链。
尺寸标注方法
（e）圆及圆弧的定位尺寸一般应标注中心的定位尺寸。
尺寸标注方法
（f）避免重复标注，不在交线上标注尺寸。
尺寸标注方法
三、基本立体的尺寸标注
平面立体
尺寸标注方法
（7） 尺寸标注不能重复。
（8） 半圆或不足半圆的圆弧要标注半径。
R6
R3
尺寸标注方法
（2）直径尺寸
标注直径尺寸时，在尺寸数字前加注符号。 标注球面直径时，在尺寸数字前面加主符号 S
10
10
5 5
20
S10
尺寸标注方法
（3）半径尺寸
标注圆弧的半径尺寸时，尺寸数字前加符号R；
标注球面半径时，应在尺寸数字前加符号 SR
R6
R3
R5
应标注在是圆弧的视图上。
R10 ×R10
尺寸标注方法
当圆弧大于半圆时标注直径，小于等于半圆时标注半径； 当球面大于半球时标注直径，小于等于半圆时标注半径；
当几段圆弧位于同一圆周时，将这些圆弧假想地连接起来，若 超过半圆，则标注直径。
尺寸标注方法
（4）狭小部位尺寸
5 3 23 5●来自●●尺寸标注方法
举例
尺寸标注方法
尺寸标注的几个注意点
（a）当图形对称时，可以仅标注其中 一边的尺寸，定位尺寸采用对称标注 的形式。 （b）尺寸线仅可能标注在图形的外面， 同时兼顾就近标注的原则。
（c）平行尺寸之间的距离应基本一致， 一般7~10mm。
7~10
（d）一连串连续的尺寸，应排列在一条直线上，不要注成
封闭的尺寸链。
尺寸标注方法
（e）圆及圆弧的定位尺寸一般应标注中心的定位尺寸。
尺寸标注方法
（f）避免重复标注，不在交线上标注尺寸。
尺寸标注方法
三、基本立体的尺寸标注
平面立体
尺寸标注方法
（7） 尺寸标注不能重复。
（8） 半圆或不足半圆的圆弧要标注半径。
R6
R3
尺寸标注方法
（2）直径尺寸
标注直径尺寸时，在尺寸数字前加注符号。 标注球面直径时，在尺寸数字前面加主符号 S
10
10
5 5
20
S10
尺寸标注方法
（3）半径尺寸
标注圆弧的半径尺寸时，尺寸数字前加符号R；
标注球面半径时，应在尺寸数字前加符号 SR
R6
R3
R5
应标注在是圆弧的视图上。
R10 ×R10
尺寸标注方法
当圆弧大于半圆时标注直径，小于等于半圆时标注半径； 当球面大于半球时标注直径，小于等于半圆时标注半径；
当几段圆弧位于同一圆周时，将这些圆弧假想地连接起来，若 超过半圆，则标注直径。
尺寸标注方法
（4）狭小部位尺寸
5 3 23 5●来自●●尺寸标注方法
机械制图尺寸标注方法
• （1）在装配图上的标注 • （2）在零件图上的标注
（1）在装配图上的标注——基孔制 基本尺寸基准孔基本偏差代号、标准公差等级 轴的基本偏差代号、标准公差等级
图中：
为基孔制过渡配合
为基孔制间隙配合
（1）在装配图上的标注——基轴制 基本尺寸 孔的基本偏差代号、标准公差等级
基准轴的基本偏差代号、标准公差等级
IT01等级最高，数值最小； IT18等级最低，数值最大。
• （2）基本偏差：用以确定公差带相对于零线位置的上偏
差或下偏差，一般指靠近零线的那个偏差称为基本偏差。
若公差带位于零线之上，下偏差是它的基本偏差； 若公差带位于零线之下，上偏差是它的基本偏差。
二、配合 1、定义：基本尺寸相同的孔与轴装配在一起，叫做
孔 >50-250
0.80
>30-250
>250-500 1.60
>250-500
Ra (μm) 0.40 0.80 1.60 0.40 0.80 1.60 0.40 0.80 1.60 3.20
续表
公差 等级
基本尺寸
<6
轴 IT9 和 >6-120
孔 >120-400
>400-500
<10
>10-120
所示：
回首页
yi
轮廓算术平均偏差Ra的数值
Ra 1 l y(x)dx l0
或近似表达
Ra 1 n yi
n i1
轮廓算术平均偏差Ra的数值
第一 第二 系列 系列
0.008 0.010
0.012 0.025 0.050
0.016 0.020
0.032 0.040
0.100
（1）在装配图上的标注——基孔制 基本尺寸基准孔基本偏差代号、标准公差等级 轴的基本偏差代号、标准公差等级
图中：
为基孔制过渡配合
为基孔制间隙配合
（1）在装配图上的标注——基轴制 基本尺寸 孔的基本偏差代号、标准公差等级
基准轴的基本偏差代号、标准公差等级
IT01等级最高，数值最小； IT18等级最低，数值最大。
• （2）基本偏差：用以确定公差带相对于零线位置的上偏
差或下偏差，一般指靠近零线的那个偏差称为基本偏差。
若公差带位于零线之上，下偏差是它的基本偏差； 若公差带位于零线之下，上偏差是它的基本偏差。
二、配合 1、定义：基本尺寸相同的孔与轴装配在一起，叫做
孔 >50-250
0.80
>30-250
>250-500 1.60
>250-500
Ra (μm) 0.40 0.80 1.60 0.40 0.80 1.60 0.40 0.80 1.60 3.20
续表
公差 等级
基本尺寸
<6
轴 IT9 和 >6-120
孔 >120-400
>400-500
<10
>10-120
所示：
回首页
yi
轮廓算术平均偏差Ra的数值
Ra 1 l y(x)dx l0
或近似表达
Ra 1 n yi
n i1
轮廓算术平均偏差Ra的数值
第一 第二 系列 系列
0.008 0.010
0.012 0.025 0.050
0.016 0.020
0.032 0.040
0.100
组合体的尺寸标注
32
14 90°
8 12
30
3
14
高度方向尺寸基准
60
宽度方向尺寸基准
12 26
45
2- 8
长度方向尺寸基准
12
例2：
30 14
轴向以端面为尺寸基准 径向以轴向为尺寸基准
10 4- 8
18 25
36
13
2.尺寸应注得清晰
1）尺寸尽量注在视图外面， 视图有关尺寸最好注在视图之间。
尽量图形之外 最好视图之间
组合体的尺寸注法
一、几何体尺寸注法
1. 常见几何体：一般应注长、宽、高尺寸。
1
2.带切口、凹槽的几何体尺寸
•注出几何体尺寸； •再注切口、凹槽形状位置尺寸(注在真形视图）； •截交线上不能标注尺寸。
2
17 R10
基本体切口后的尺寸
R9
注意：在截交线上不能标注尺寸。
3
3. 截断体、相贯体尺寸注法
9
1.尺寸应注得完整：三类尺寸
⑴ 定形尺寸 确定各基本体形状大小的尺寸。
⑵ 定位尺寸 确定各基本体之间相对位置的尺寸。
基准：长、宽、高三个方向 常用基准：对称面、底面、
重要端面、和轴线 ⑶ 总体尺寸
总长、总宽、总高的外形尺寸。 注意：注一个总体尺寸，应减去
一个同方向的不重要尺寸。
10
11
例1：
•注几何体尺寸, 注截平面位置尺寸； •截交线不能标注尺寸。
•注几何体形状、位置尺寸； •相贯线不能标注尺寸。
4
52 52 56 18
18 56
50 20
× 20
×
50 20
20
5
40
×
机械制图--尺寸标注
定形尺寸
a) 组合体 图6-14 组合体的尺寸
b) 定形尺寸
定位尺寸
尺寸基准：确定尺寸位置的几何元素------点、直线和 平面称为尺寸基准 。
长度方向的尺寸基准
宽度方向的尺寸基准
高度方向的尺寸基准
常用的尺寸基准：较大的平面、对称面、轴线和中心线。
c) 尺寸基准及定位尺寸 图6-14 组合体的尺寸
标注球面的直径或 半径时，应在符号 “”或“R”前再加 注符号“S”。
c) 球直径和球半径的注法 图1-13 直径和半径的注法
3.常用尺寸注法
(4) 角度和弧长的注法
角度的尺寸线为圆 弧，角度的数字一律 水平书写。 弧长的尺寸界线 平行于对应弦长 的垂直平分线。
a)
b) 图1-14 角度和弧长的注法
2.2 组合体的尺寸分析
1．基本体的尺寸标注
标注基本体的尺寸时一般应标注出长、宽、高三个 方向的尺寸。
图6-12 常见基本体的尺寸标注
1.基本体的尺寸标注
( )
图6-12 常见基本体的尺寸标注
1.基本体的尺寸标注
图6-12 常见基本体的尺寸标注
• 带缺口基本体的尺寸标注
对有缺口基本体的尺寸标注，只标注出缺口的置。
总体尺寸
d) 完整的尺寸标注 图6-14 组合体的尺寸
3．组合体尺寸标注的注意事项
(1)同一形体的定形尺 寸及相关联的 定位尺寸尽 量集中标注。 (2) 确定回转体的位置时， 应确定其轴线。
d) 斜度1:6
e) 圆球直径20mm
f) 倒角1.6×45°
g) 沉孔f8mm，深3.2mm
h) 埋头孔f9.6×90°
图1-17 尺寸数字前的符号
3.常用尺寸注法
尺寸标注
在不引起误解的情况下，可以省略符号“s "。
【图1-15】
【图1-14d、e】
角度尺寸
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。 ⑵ 角度数字一律水平写。通常写在尺寸 线的中断处或上方或引出标注。
小尺寸
在没有足够的位置画箭头或注写数字时，允许用圆点或斜 线代替箭头，但最外两端箭头仍应画出
对称图形
当对称机件的图形只画出一半或略大于一半时， 尺寸线应略超过对称中心线或断裂处的边界，此时 仅在尺寸线的一端画出箭头。 【图1-19】
光滑过渡处
标注时，应用细实线将轮廓线延长，从它们的 交点引出尺寸界线。 【图1-20】
倒角
1）45°倒角：用字母C表示45°，后面的数字 为倒角的宽度； 2）非45°倒角：其角度和宽度应另行标注。
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“ ”。
10 10 5
5
0
注：直径尺寸可以标注在非圆视图上。 ⑵ 标注球面直径时，应在符 号“ ”前加注符号“S”。
S10
【图1-13】
(3)标注大于半圆的圆弧时，应在尺寸数字前加注符号 “ ”，且尺寸线必须通过圆心 ，尺寸线终端画成箭头。
标注尺寸的要素
一个标注完整的尺寸由尺寸界线、尺寸线、和尺
寸数字（含符号和缩写词）三个要素组成。
⒈ 尺寸界线---表示尺寸的范围。
尺寸界线用细实线绘制；
【图1-9】
尺寸界线应由图形的轮廓线、轴线或对称中心线处引出， 也可用轮廓线、轴线或对称中心线替代；
尺寸界线一般应与尺寸线垂直，并超出尺寸线3-4mm； 必要时才允许倾斜，但两尺寸界线必须相互平行。【图1-10】
圆、小于半径的弧和球的半径尺寸
【图1-15】
【图1-14d、e】
角度尺寸
⑴ 尺寸界线沿径向引出，尺寸线应画成 圆弧，其圆心是该角的顶点。 ⑵ 角度数字一律水平写。通常写在尺寸 线的中断处或上方或引出标注。
小尺寸
在没有足够的位置画箭头或注写数字时，允许用圆点或斜 线代替箭头，但最外两端箭头仍应画出
对称图形
当对称机件的图形只画出一半或略大于一半时， 尺寸线应略超过对称中心线或断裂处的边界，此时 仅在尺寸线的一端画出箭头。 【图1-19】
光滑过渡处
标注时，应用细实线将轮廓线延长，从它们的 交点引出尺寸界线。 【图1-20】
倒角
1）45°倒角：用字母C表示45°，后面的数字 为倒角的宽度； 2）非45°倒角：其角度和宽度应另行标注。
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号“ ”。
10 10 5
5
0
注：直径尺寸可以标注在非圆视图上。 ⑵ 标注球面直径时，应在符 号“ ”前加注符号“S”。
S10
【图1-13】
(3)标注大于半圆的圆弧时，应在尺寸数字前加注符号 “ ”，且尺寸线必须通过圆心 ，尺寸线终端画成箭头。
标注尺寸的要素
一个标注完整的尺寸由尺寸界线、尺寸线、和尺
寸数字（含符号和缩写词）三个要素组成。
⒈ 尺寸界线---表示尺寸的范围。
尺寸界线用细实线绘制；
【图1-9】
尺寸界线应由图形的轮廓线、轴线或对称中心线处引出， 也可用轮廓线、轴线或对称中心线替代；
尺寸界线一般应与尺寸线垂直，并超出尺寸线3-4mm； 必要时才允许倾斜，但两尺寸界线必须相互平行。【图1-10】
圆、小于半径的弧和球的半径尺寸
尺寸的注法
3x φ9
A
A
C
C
A
A
表1-5 尺寸标注的简化形式
标注要求
简化示例
说明
80
2 xφ6.2
7x 1x φ7
5.6
φ8
φ6
φ10
C0.5
M8-6h
75º
48
38
75º
30º
0º
30
25
20
15
6
10
同一基准出发的尺寸
0
18
8
30º
0º
标明基准，用单箭头标注
相对于基准的尺寸数字
表1-5 尺寸标注的简化形式
30°
非45°倒角
1.5
1.5
2xΦ8
2x1
非45°倒角，其宽度应另
行标注
2x1
可用槽宽（2）×直径
（Ø8）（图a）或槽宽×
槽深（图b、图c）表示
退刀槽
(a)
(b)
(c)
表1-4 特定要求的尺寸注法
特定要求
标注示例
说明
锥销孔φ4
配作
2x锥销孔φ3
配作
圆锥销孔
镀铬
镀铬前
ɑ1
+0.5
Ø30 0
镀后
Ø10-0.035
2x φ8+0.058
0
0
3x φ9
+0.02
3x φ8 0 2x φ8 0
3x φ9
尺寸数值相近，不易分
辨的成组要素的尺寸
3x φ8+0.02
0
+0.02
3x φ8 0
A
A
B
B
C
C
A
A
C
C
A
A
表1-5 尺寸标注的简化形式
标注要求
简化示例
说明
80
2 xφ6.2
7x 1x φ7
5.6
φ8
φ6
φ10
C0.5
M8-6h
75º
48
38
75º
30º
0º
30
25
20
15
6
10
同一基准出发的尺寸
0
18
8
30º
0º
标明基准，用单箭头标注
相对于基准的尺寸数字
表1-5 尺寸标注的简化形式
30°
非45°倒角
1.5
1.5
2xΦ8
2x1
非45°倒角，其宽度应另
行标注
2x1
可用槽宽（2）×直径
（Ø8）（图a）或槽宽×
槽深（图b、图c）表示
退刀槽
(a)
(b)
(c)
表1-4 特定要求的尺寸注法
特定要求
标注示例
说明
锥销孔φ4
配作
2x锥销孔φ3
配作
圆锥销孔
镀铬
镀铬前
ɑ1
+0.5
Ø30 0
镀后
Ø10-0.035
2x φ8+0.058
0
0
3x φ9
+0.02
3x φ8 0 2x φ8 0
3x φ9
尺寸数值相近，不易分
辨的成组要素的尺寸
3x φ8+0.02
0
+0.02
3x φ8 0
A
A
B
B
C
C
常用尺寸标注方法
机械设计中尺寸标注类知识1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
尺寸注法
三、常见的尺寸注法
9.、 均匀分布的孔的标注
⑴ 沿直线均匀分布
5× 8
10
20
4×20=80 100
8× 6
15° ⑵ 沿圆周均匀分布 8× 6 EQS
当图中孔 的定位与 分布已明 确时，可 省略EQS。
三、常见的尺寸注法
10、 均匀厚度板状零件的标注
t2
不必另画视图表示厚度
尺寸标注时的注意事项
⑴ 在同一张图样上尺寸数字的高度、箭头的大小应一致 ⑵ 相互平行的尺寸线的间距应相等 ⑶ 尺寸的排列应整齐做到小尺寸在里大尺寸在外
在机械产品的设计与制造过程中，图样上的尺寸起着非常重要 的作用，尺寸标注看似简单却包含着不容忽视的问题。一个尺寸的 差错就可能导致机件的报废。
其他的尺寸标注形式
尺寸标注中常用符号和缩写词
（ 2） 线性尺寸数字一般应按图a所示的方向注写，并尽可能避免 在图示30°范围内标注尺寸，当无法避免时可按图b的形式标注。
三、常见的尺寸注法
１．圆的尺寸注法
标注圆的直径的时候，应在尺寸数字前面加注符号 “φ”，表示这个尺寸的值是直径值，尺寸线的终端应画 成箭头。
20
图1-19圆的尺寸注法
注：直径尺寸可以标注在非圆视图上。
名 称
符 号 或 缩 写 词
名
称
符 号 或 缩 写 词
直 径
半 径 圆球直径 圆球半径 厚 度 45°倒角
均 布
EQS
R S SR
正方形
深 度 沉孔或锪平 埋头孔
t
C
我的收获
这节课你学到了哪些知识？
有什么收获？
图1-20
圆弧半径的尺寸注法
三、常见的尺寸注法
1.3尺寸注法
二、标注尺寸的要素
标注尺寸由尺寸界线、尺寸线和尺寸数字三个要素组成。
尺寸数字 尺寸线
尺寸界线
图1-11 标注尺寸的要素
尺寸界线和尺寸线画成细实线，尺寸线的终端有箭头和斜线两种形式。
没有足够的地方画箭头 时，可用小圆点代替
图1-12尺寸线终端的形式
二、尺寸注法示例
（1）尺寸界线
二、尺寸注法示例
（2）尺寸线ຫໍສະໝຸດ 二、尺寸注法示例（3）尺寸数字
二、尺寸注法示例
（4）直径和半径
圆弧半径过大 或在图纸范围 内无法标出圆 心位置时，采 用此形式
二、尺寸注法示例
（5）角度
二、尺寸注法示例
（6）小尺寸
没有足够地方画箭 头或注写尺寸数字的小 尺寸，可按图示形式进 行标注
第三节
一、标注尺寸的基本规则
尺寸注法
（1）机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小 及绘图的准确度无关。 （2）图样中的尺寸以mm为单位时，不必标注计量单位的符号或名称。如 用其他单位，则必须注明相应的单位符号。 （3）图样中所注的尺寸为该图样所示机件的最后完工尺寸，否则应另加 说明。 （4）机件的每一尺寸一般只注一次，并应标注在表示该结构最清晰的图 形上。
位置度公差及其计算方法
四、位置度公差标准数值的选择方法
• 1. 按GB/T 1184-1996选择位置度公差标准数值
四、位置度公差标准数值的选择方法
• 2. 按GB/T 1800.3-1998选择位置度公差标准数值（表6-2） • 利用a(A)、b(B)、c(C)、d(D)、e(E)、f(F)、g(G)的基本偏 差的数值作为通孔与紧固件之间的标准最小间隙。
五、采用延伸公差带的位置度公差
• 3）缩小螺孔的位置度公差 • 缩小螺孔的位置度公差对制造不利，不宜采用。 • 4）采用延伸公差带 • 把螺孔位置度公差带从螺孔本身长度范围内移到螺钉杆部 与通孔发生干涉的部位，即移到包含着通孔全长范围内的 螺孔轴线延伸部分，这就是所谓的延伸公差带。图6-20。
五、采用延伸公差带的位置度公差
孔组位置度公差
各孔位置度公差
二、位置度公差的标注
• ②位置度公差与定位尺寸公差组合注法：图6-4和6-8。
四个孔的实际轴线必 须位于Φt1位置度公差 带内，且I、II、III孔 的实际轴线还必须位 于相应的定位尺寸公 差带内，才能满足设 计要求。
二、位置度公差的标注
• 孔组应平行于一个侧面的注法，见图6-9。
二、位置度公差的标注
孔组的两种设计要求 • （1）第一种设计要求。装配时不仅要求被连接的两个零 件上对应孔组内各孔的位置分别对准，而且要求这两个零 件上的某些其他要素也应分别对准。（对孔组和各孔的位 置变动量都应规定较严格的位置度公差。） • （2）第二种设计要求。装配时仅要求被连接的两个零件 上对应孔组内各孔的位置分别对准，而不要求这两个零件 上的某些其他要素也分别对准。（对各孔的位置变动量应 规定较严格的位置度公差，而对孔组位置度公差或定位尺 寸公差则应规定的较松。） • 孔组位置度公差与各孔位置度公差的关系：前者一定要不 小于后者。
项目1任务1-尺寸注法
项目一 机械制图的基本知识
任务一 尺寸注法
任务展示：
标注尺寸的规则 标注尺寸的要素 角度、直径、半径及狭小部位尺寸的标注 尺寸标注练习
新课讲述：
一、标注尺寸的基本规则
⒈ 尺寸数值为零件的真实大小，与绘图比例及 绘图的准确度无关。
⒉ 以毫米为单位，如采用其它单位时，则必须 注明单位名称。
⒊ 图中所注尺寸为零件完工后的尺寸
⑵ 尺寸线不能用其它图线代替，也不得与其它 图线重合。
(3)两端用箭头指向尺寸界线。尺寸线画在两尺寸界 线之间，一般应与尺寸界线垂直。标注线性尺寸的 尺寸线必须与所标注的线段平行。平行的尺寸线间 距应力求一致（7~10毫米）。 一般也不能与其他图线重合或者画在其延长线上 。
尺寸线
尺寸线正确与错误注法
A
正确
错误
⒊ 尺寸数字
⑴ 一般应注在尺寸线的上方，也可注在尺 寸线的中断处。 水平方向字头向上，垂直方向字头向左。
尺寸数字
89
1.5×45° 1.5×45°
89
Hale Waihona Puke 89数字高度3.5毫米16
89
10
20 35
⑵ 线性尺寸数字的方向，一般应按上图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸，无 法避免时应引出标注。
课堂作业：完成如下两页的作业
P4页改错练习 P5页
作业讲评
课堂小结
本次课主要学习了： 1.尺寸标注的规则； 2.尺寸三要素及各要素在标注时的标注规则； 3.特殊尺寸在标注时的要求； 4.尺寸标注的注意事项。
谢 谢！
30° 16
16
16
16
⑶ 尺寸数字不可被任何图线所通过，否则必须将该 图线断开。
任务一 尺寸注法
任务展示：
标注尺寸的规则 标注尺寸的要素 角度、直径、半径及狭小部位尺寸的标注 尺寸标注练习
新课讲述：
一、标注尺寸的基本规则
⒈ 尺寸数值为零件的真实大小，与绘图比例及 绘图的准确度无关。
⒉ 以毫米为单位，如采用其它单位时，则必须 注明单位名称。
⒊ 图中所注尺寸为零件完工后的尺寸
⑵ 尺寸线不能用其它图线代替，也不得与其它 图线重合。
(3)两端用箭头指向尺寸界线。尺寸线画在两尺寸界 线之间，一般应与尺寸界线垂直。标注线性尺寸的 尺寸线必须与所标注的线段平行。平行的尺寸线间 距应力求一致（7~10毫米）。 一般也不能与其他图线重合或者画在其延长线上 。
尺寸线
尺寸线正确与错误注法
A
正确
错误
⒊ 尺寸数字
⑴ 一般应注在尺寸线的上方，也可注在尺 寸线的中断处。 水平方向字头向上，垂直方向字头向左。
尺寸数字
89
1.5×45° 1.5×45°
89
Hale Waihona Puke 89数字高度3.5毫米16
89
10
20 35
⑵ 线性尺寸数字的方向，一般应按上图所示方向注 写，并尽可能避免在图示30°范围内标注尺寸，无 法避免时应引出标注。
课堂作业：完成如下两页的作业
P4页改错练习 P5页
作业讲评
课堂小结
本次课主要学习了： 1.尺寸标注的规则； 2.尺寸三要素及各要素在标注时的标注规则； 3.特殊尺寸在标注时的要求； 4.尺寸标注的注意事项。
谢 谢！
30° 16
16
16
16
⑶ 尺寸数字不可被任何图线所通过，否则必须将该 图线断开。
机械制图标注规范
国家标准代号 “GB”
1.1.1. 图纸幅面及格式 1.1.2. 比例 1.1.3. 字体 1.1.4. 图线 1.1.5. 尺寸标注
1.1.1. 图纸幅面及格式
1. 图纸幅面和格式
为了便于图纸的装订和保存，国家 标准对图纸幅面作了统一的规定。
必要时允许加长。
图纸幅面大小有： A0、A1、A2、A3、A4五种。
对对中中符符号号（（粗实实线线））伸伸入入图图框框内5内m5mmm
标题栏
（a）
（b）
纸纸边边界界线线
图图框框线
标题栏
（a）
（b）
3.标题栏
标题栏用来填写零部件名称、所用材料、 图形比例、图号、单位名称及设计、审核、批 准等有关人员的签字。
每张图纸的右下角都应有标题栏 。 标题栏的方向一般为看图的方向。
第一章 制图基本知识和技能
制图标准 图纸幅面和格式 比例 字体 图线 尺寸标注 关于手工绘图 作业
本章教学目标要求:
1.熟悉国家标准《机械制图》中有关图纸幅面、比例、字 体、图纸的规定及其画法。
2.认识常用绘图工具和仪器，掌握几种最常用绘图工具的 使用方法。
3.掌握国家标准《机械制图》中尺寸标注的有关内容。
绪论
图样被称为工程界的语言，作为一种语言必须要 对它进行统一、规范。由此就产生了国家标准《技术制 图》，要学习绘制和阅读图样，则必须掌握国家标准《 技术制图》，本章主要介绍这方面的内容。
主要任务:
1、学习、贯彻国家标准《技术制图》和《机械制图》 及其有关规定。 2、学习投影法的基本理论及其应用。 3、培养空间想象能力和空间分析能力。 4、培养绘制工程图样和阅读工程图样的能力。 5、培养 踏实，细致，耐心的工程技术人员素质。
1.1.1. 图纸幅面及格式 1.1.2. 比例 1.1.3. 字体 1.1.4. 图线 1.1.5. 尺寸标注
1.1.1. 图纸幅面及格式
1. 图纸幅面和格式
为了便于图纸的装订和保存，国家 标准对图纸幅面作了统一的规定。
必要时允许加长。
图纸幅面大小有： A0、A1、A2、A3、A4五种。
对对中中符符号号（（粗实实线线））伸伸入入图图框框内5内m5mmm
标题栏
（a）
（b）
纸纸边边界界线线
图图框框线
标题栏
（a）
（b）
3.标题栏
标题栏用来填写零部件名称、所用材料、 图形比例、图号、单位名称及设计、审核、批 准等有关人员的签字。
每张图纸的右下角都应有标题栏 。 标题栏的方向一般为看图的方向。
第一章 制图基本知识和技能
制图标准 图纸幅面和格式 比例 字体 图线 尺寸标注 关于手工绘图 作业
本章教学目标要求:
1.熟悉国家标准《机械制图》中有关图纸幅面、比例、字 体、图纸的规定及其画法。
2.认识常用绘图工具和仪器，掌握几种最常用绘图工具的 使用方法。
3.掌握国家标准《机械制图》中尺寸标注的有关内容。
绪论
图样被称为工程界的语言，作为一种语言必须要 对它进行统一、规范。由此就产生了国家标准《技术制 图》，要学习绘制和阅读图样，则必须掌握国家标准《 技术制图》，本章主要介绍这方面的内容。
主要任务:
1、学习、贯彻国家标准《技术制图》和《机械制图》 及其有关规定。 2、学习投影法的基本理论及其应用。 3、培养空间想象能力和空间分析能力。 4、培养绘制工程图样和阅读工程图样的能力。 5、培养 踏实，细致，耐心的工程技术人员素质。
机械制图-尺寸标注
A
A A A
A
A A A
R
好！
4×
R
不好！
4×
4、内形尺寸与外形尺寸最好分别注在视图的两侧。
好！
不好！
5、尺寸应尽可能标注在反映基本形体形状特征较明显、
位置特征较清楚的视图上。
（1）考虑测量的方便与可能 不容易测量 容易测量
不容易测量
容易测量
A L
A BL
35
20
这些间距＞7毫米 最好不超过10毫米。
尺寸界线超出箭头约2毫米
五、尺寸数字
1、一般应注在尺寸线的上方，也可注在尺寸线的中 断处。水平方向字头向上，垂直方向字头向左。
89
正确
错误
正确
错误
89
89
89
30°
16
16
16
16
2、线性尺寸数字的方向，一般应按上图所示方向注写，并 尽可能避免在图示30°范围内标注尺寸，无法避免时应引出 标注。 3、尺寸数字不可被任何图线 所通过，否则必须将该图线 断开。 中心线断开
（2）尺寸基准的选择
♣ ♣
♣
应尽量使设计基准与工艺基准重合，以减 选择原则： 少尺寸误差，保证产品质量。 任何一个零件都有长、宽、高三个方向的 三方基准： 尺寸。因此，每一个零件也应有三个方向 的尺寸基准。 主辅基准： 零件的某个方向可能会有两个或两个以上 的基准。一般只有一个是主要基准，其它 为次要基准，或称辅助基准。应选择零件 上重要几何要素作为主要基准。
二、零件图的尺寸标注
1、尺寸基准的选择 尺寸基准一般选择零件上较大的加工面、两零件 的结合面、零件的对称平面、重要的平面和轴肩。 （1）尺寸基准的种类
机械制图尺寸标注方法综述
⑴ ⑵ 基准
基准 基准 基准 ⑶
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
基准
四、组合体表面具有相贯线和截交线时的尺 寸标注
20 50 20 50
52 56
×
20
20
52
×
18
56
18
40
30
×
16 40
30
25 16 20
接上页
• （1）尺寸线
• 必须用细实线单独画出，即不能用别的线所代替。 两端用箭头指向尺寸界线。尺寸线画在两尺寸界 线之间，一般应与尺寸界线垂直。标注线性尺寸 的尺寸线必须与所标注的线段平行。平行的尺寸 线间距应力求一致（7~10毫米）。 • 尺寸线不得用其它任何图线代替，一般也不能与 其他图线重合或者画在其延长线上 。
中心线断开
10
四、角度、直径、半径及狭小部位尺寸的标注。 ⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。 ⑵ 角度数字一律水平写。
60° 25° 5°
90°
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号。
10
10 20
5
5
⑵ 标注球面直径时，应在符 号前加注符号S。
尺寸界线超出箭头约2毫米
⒊ 尺寸数字 ⑴ 一般应注在尺寸线的上方，也可注在尺 寸线的中断处。 水平方向字头向上，垂直方向字头向左。 89
89
89
89
30° 16 16
16
16
⑵ 线性尺寸数字的方向，一般应按上图所示 方向注写，并尽可能避免在图示30°范围 内标注尺寸，无法避免时应引出标注。 ⑶ 尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
基准 基准 基准 ⑶
基准
基准
基准
⑴ 一组孔的定位尺寸 ⑵ 圆柱体的定位尺寸 ⑶ 立方体的定位尺寸
基准
四、组合体表面具有相贯线和截交线时的尺 寸标注
20 50 20 50
52 56
×
20
20
52
×
18
56
18
40
30
×
16 40
30
25 16 20
接上页
• （1）尺寸线
• 必须用细实线单独画出，即不能用别的线所代替。 两端用箭头指向尺寸界线。尺寸线画在两尺寸界 线之间，一般应与尺寸界线垂直。标注线性尺寸 的尺寸线必须与所标注的线段平行。平行的尺寸 线间距应力求一致（7~10毫米）。 • 尺寸线不得用其它任何图线代替，一般也不能与 其他图线重合或者画在其延长线上 。
中心线断开
10
四、角度、直径、半径及狭小部位尺寸的标注。 ⒈ 角度尺寸 ⑴ 尺寸线应画成圆弧，其圆心是该角的 顶点。尺寸界线沿径向引出。 ⑵ 角度数字一律水平写。
60° 25° 5°
90°
⒉ 直径尺寸
⑴ 标注直径尺寸时，应在尺寸数字前加注 符号。
10
10 20
5
5
⑵ 标注球面直径时，应在符 号前加注符号S。
尺寸界线超出箭头约2毫米
⒊ 尺寸数字 ⑴ 一般应注在尺寸线的上方，也可注在尺 寸线的中断处。 水平方向字头向上，垂直方向字头向左。 89
89
89
89
30° 16 16
16
16
⑵ 线性尺寸数字的方向，一般应按上图所示 方向注写，并尽可能避免在图示30°范围 内标注尺寸，无法避免时应引出标注。 ⑶ 尺寸数字不可被任 何图线所通过，否 则必须将该图线断 开。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教学
重点
1、常用尺寸的标注方法
2、直径尺寸、角度尺寸的标注方法
教学
难点
掌握常用尺寸的标注方法
教学过程
(或称课堂结构，说明教学进行的内容、方法步骤)
教师活动
学生活动
设计意图及资源准备
复习提问
1、GB的一般规定有哪些？
2、GB规定的九种线形分别是什么？其分别应用于什么？
学生思考并回答所提出的问题。
让学生回顾复习上节课所讲授的主要内容，为新课的学习做出准备
2、尺寸线
作用：表示所注尺寸的范围，用细实线绘制。
尺寸线不能用其它图线代替，不得与其它图线重合或画在其延长线上，并应尽量避免尺寸线之间及尺寸线与尺寸界线相交。
标注线性尺寸时，尺寸线必须与所标注的线段平行，相互平行的尺寸线小尺寸在内，大尺寸在外，依次排列整齐。并且各尺寸线的间距要均匀，间隔应大于5mm，以便注写尺寸数字和有关符号。
1、线性尺寸的标注
线性尺寸的数字应按图1—13（a）所示的方向填写，图示30º范围内，
应按图（b）形式标注。尺寸数字一般应写在尺寸线的上方，当尺寸线为垂直方向时，应注写在尺寸线的左方，也允许注写在尺寸线的中断处，如图（c）所示。狭小部位的尺寸数字按图（d）所示方式注写。
学生认真听讲并记笔记，同时跟随老师思路,认真听讲。
学生认真听讲并记笔记，同时跟随老师思路,认真听讲。
让学生了解尺寸标注的基本规定，并让同学们了解一些尺寸标注中应注意的地方
教材及PPT
讲授新课
3、尺寸线终端
尺寸线终端有两种形式：箭头和细斜线。机械图样一般用箭头型式，箭头尖端与尺寸界线接触，不得超出也不得离开，如下图所示。
当尺寸线太短，没有足够的位置画箭头时，允许将箭头画在尺寸线外边；标注连续的小尺寸时可用圆点代替箭头，如图1—12所示。
4、尺寸数字
作用：尺寸数字表示所注尺寸的数值。
强调：（1）线性尺寸的数字一般应写在尺寸线的上方、左方或尺寸线的中断处，位置不够时，也可以引出标注。
（2）尺寸数字不能被任何图线通过，否则必须将该图线断开。
（3）在同一张图上基本尺寸的字高要一致，一般采用3.5号字，不能根据数值的大小而改变。
（三）常用尺寸的标注方法
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格式
学生观察PPT，引出本节课内容。认真听讲并记笔记，同时跟随老师的思路进行分析。对于一些重要知识点需要记忆。
让学生清楚本节课要解决的问题
教材及PPT
讲授新课
（二）标注尺寸的基本规定
教材及PPT
讲授新课
（一）基本规则
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
湖南省商业技师学院
机电工程系
教
学
设
计
课程名称：工程制图
授课教师：罗纯
授课班级：1824、1828、1829
教学
课题
尺寸注法
授课
时间
2课时
教学
资源
《工程制图》
《工程制图习题集》
教学方法
图示法，举例讲授法，巡回指导法，多媒体教学法，讲练法、演示法、归纳法
教学
目的
1、介绍尺寸注法的基本规则
2、讲解常用尺寸的注法
让学生熟悉常用尺寸的标注方法
教材及PPT
小结
1、重述尺寸三要素的画法和用途。
2、总结各种常用尺寸的标注方法。
作业
习题集1－3并预习下节课内容
板书
设计
各种图例尺寸的标注
教后
反思
同学们一定要重视GB的重要性，也坚决要遵守尺寸标注的各种要求，特别是小尺寸的标注
完整的尺寸标注包含下列四个要素：尺寸界限、尺寸线、尺寸数字和终端（箭头）。
1、尺寸界线
作用：表示所注尺寸的起始和终止位置，用细实线绘制。
它由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线本身作尺寸界线。
强调：尺寸界线一般应与尺寸线垂直，必要时允许与尺寸线成适当的角度；尺寸界线超出尺寸线2 mm左右。
重点
1、常用尺寸的标注方法
2、直径尺寸、角度尺寸的标注方法
教学
难点
掌握常用尺寸的标注方法
教学过程
(或称课堂结构，说明教学进行的内容、方法步骤)
教师活动
学生活动
设计意图及资源准备
复习提问
1、GB的一般规定有哪些？
2、GB规定的九种线形分别是什么？其分别应用于什么？
学生思考并回答所提出的问题。
让学生回顾复习上节课所讲授的主要内容，为新课的学习做出准备
2、尺寸线
作用：表示所注尺寸的范围，用细实线绘制。
尺寸线不能用其它图线代替，不得与其它图线重合或画在其延长线上，并应尽量避免尺寸线之间及尺寸线与尺寸界线相交。
标注线性尺寸时，尺寸线必须与所标注的线段平行，相互平行的尺寸线小尺寸在内，大尺寸在外，依次排列整齐。并且各尺寸线的间距要均匀，间隔应大于5mm，以便注写尺寸数字和有关符号。
1、线性尺寸的标注
线性尺寸的数字应按图1—13（a）所示的方向填写，图示30º范围内，
应按图（b）形式标注。尺寸数字一般应写在尺寸线的上方，当尺寸线为垂直方向时，应注写在尺寸线的左方，也允许注写在尺寸线的中断处，如图（c）所示。狭小部位的尺寸数字按图（d）所示方式注写。
学生认真听讲并记笔记，同时跟随老师思路,认真听讲。
学生认真听讲并记笔记，同时跟随老师思路,认真听讲。
让学生了解尺寸标注的基本规定，并让同学们了解一些尺寸标注中应注意的地方
教材及PPT
讲授新课
3、尺寸线终端
尺寸线终端有两种形式：箭头和细斜线。机械图样一般用箭头型式，箭头尖端与尺寸界线接触，不得超出也不得离开，如下图所示。
当尺寸线太短，没有足够的位置画箭头时，允许将箭头画在尺寸线外边；标注连续的小尺寸时可用圆点代替箭头，如图1—12所示。
4、尺寸数字
作用：尺寸数字表示所注尺寸的数值。
强调：（1）线性尺寸的数字一般应写在尺寸线的上方、左方或尺寸线的中断处，位置不够时，也可以引出标注。
（2）尺寸数字不能被任何图线通过，否则必须将该图线断开。
（3）在同一张图上基本尺寸的字高要一致，一般采用3.5号字，不能根据数值的大小而改变。
（三）常用尺寸的标注方法
4、机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。为了便于图样的绘制、使用和保管，图样均应画在规定幅面和格式
学生观察PPT，引出本节课内容。认真听讲并记笔记，同时跟随老师的思路进行分析。对于一些重要知识点需要记忆。
让学生清楚本节课要解决的问题
教材及PPT
讲授新课
（二）标注尺寸的基本规定
教材及PPT
讲授新课
（一）基本规则
1、机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关。
2、图样中（包括技术要求和其他说明）的尺寸，一般以毫米为单位。以毫米为单位时，不注计量单位的代号或名称，如采用其他单位，则必须注明相应的计量单位的代号或名称。
3、图样中所标注的尺寸，为该图样所表示机件的最后完工尺寸，否则应另加说明。
湖南省商业技师学院
机电工程系
教
学
设
计
课程名称：工程制图
授课教师：罗纯
授课班级：1824、1828、1829
教学
课题
尺寸注法
授课
时间
2课时
教学
资源
《工程制图》
《工程制图习题集》
教学方法
图示法，举例讲授法，巡回指导法，多媒体教学法，讲练法、演示法、归纳法
教学
目的
1、介绍尺寸注法的基本规则
2、讲解常用尺寸的注法
让学生熟悉常用尺寸的标注方法
教材及PPT
小结
1、重述尺寸三要素的画法和用途。
2、总结各种常用尺寸的标注方法。
作业
习题集1－3并预习下节课内容
板书
设计
各种图例尺寸的标注
教后
反思
同学们一定要重视GB的重要性，也坚决要遵守尺寸标注的各种要求，特别是小尺寸的标注
完整的尺寸标注包含下列四个要素：尺寸界限、尺寸线、尺寸数字和终端（箭头）。
1、尺寸界线
作用：表示所注尺寸的起始和终止位置，用细实线绘制。
它由图形的轮廓线、轴线或对称中心线处引出。也可利用轮廓线、轴线或对称中心线本身作尺寸界线。
强调：尺寸界线一般应与尺寸线垂直，必要时允许与尺寸线成适当的角度；尺寸界线超出尺寸线2 mm左右。
