RS232接口是标准串行接口
rs232、rs422与rs485接口标准及应用技术
rs232、rs422与rs485接口标准及应用技术RS232、RS422和RS485都是串行通信接口标准，用于在计算机和外部设备之间传输数据。
它们之间的主要区别在于传输距离、速率和信号电平。
1. RS232：RS232是最早的串行通信标准，常用于连接计算机和调制解调器、终端设备、打印机等。
它使用单端口传输数据，信号电平为正负12V，传输距离最远为50英尺（约15米），最高速率为115.2 kbps。
RS232常用的连接线有DB9和DB25两种，其中DB9是9针连接器，DB25是25针连接器。
2. RS422：RS422是一种差分信号传输的串行通信标准，可用于长距离传输和高速率通信。
它使用两对信号线（正负）进行数据传输，信号电平为正负2V到正负6V。
RS422的传输距离可达4000英尺（约1200米），最高速率可达10 Mbps。
RS422常用于工业控制系统、远程监控和数据采集等领域。
3. RS485：RS485也是一种差分信号传输的串行通信标准，与RS422相似，但支持多点通信。
它可以连接多个设备，每个设备都有一个独立的地址，可以进行全双工通信。
RS485的信号电平和传输距离与RS422相同，但最高速率可达10 Mbps。
RS485常用于工业自动化、楼宇自控、安防系统等需要多点通信的场景。
应用技术：1. 硬件连接：- RS232通常使用DB9或DB25连接器，通过串行线缆连接计算机和外部设备。
- RS422和RS485通常使用终端电阻和平衡线连接设备，可以使用不同的连接器，如RJ45。
2. 通信协议：- 通信协议是定义数据传输格式和控制信号的规范。
常见的通信协议包括MODBUS、Profibus、DMX等。
- 通信协议可以根据应用需求进行定制，以满足特定的数据传输和控制要求。
3. 信号转换：- 由于不同设备可能使用不同的串口标准，可能需要使用信号转换器进行转换，以实现不同标准之间的互连。
总结：RS232、RS422和RS485是常用的串行通信接口标准，用于计算机和外部设备之间的数据传输。

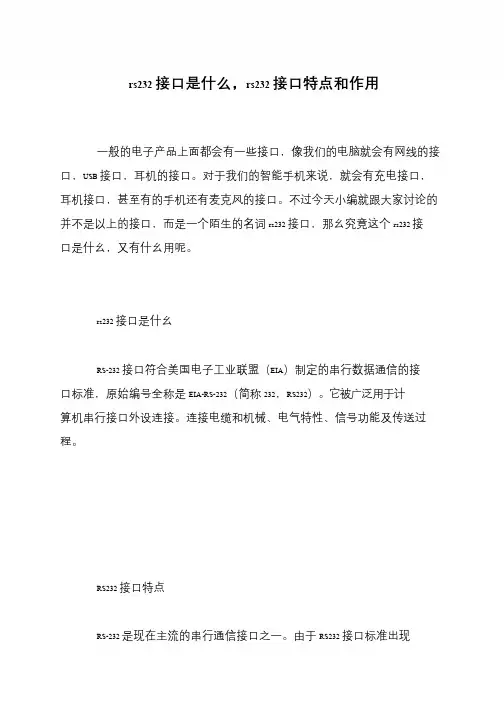

rs232接口是什么,rs232接口特点和作用
rs232 接口是什么，rs232 接口特点和作用
一般的电子产品上面都会有一些接口，像我们的电脑就会有网线的接口，USB 接口，耳机的接口。
对于我们的智能手机来说，就会有充电接口，耳机接口，甚至有的手机还有麦克风的接口。
不过今天小编就跟大家讨论的并不是以上的接口，而是一个陌生的名词rs232 接口，那幺究竟这个rs232 接口是什幺，又有什幺用呢。
rs232 接口是什幺
RS-232 接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。
它被广泛用于计算机串行接口外设连接。
连接电缆和机械、电气特性、信号功能及传送过程。
RS232 接口特点
RS-232 是现在主流的串行通信接口之一。
由于RS232 接口标准出现。
通讯接口区别(RS232、RS422、RS485)
RS-232、RS-422与RS-485都是串行数据接口标准，RS-232是PC机与通信中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯，而RJ45接口通常用于数据传输，最常见的应用为网卡接口。
通讯问题，和交通问题一样，也有高速、低速、拥堵、中断等等各种情况。
如果把串口通讯比做交通，UART比作车站，那么一帧的数据就好比汽车。
汽车跑在路上，要遵守交通规则。
如果是市内，一般限速30、40,而高速公路则可以到120。
而汽车走什么路，限速多少，就要看协议怎么规定了。
常见的串口协议有RS-232、RS-422、RS-485等，他们之间有何细微差别？下面我们就一起来探讨一下。
一、RS232讲解个人计算机上的通讯接口之一，由电子工业协会(Electronic Industries Association，EIA) 所制定的异步传输标准接口。
通常RS-232 接口以9个引脚(DB-9) 或是25个引脚(DB-25) 的型态出现，一般个人计算机上会有两组RS-232 接口，分别称为COM1 和COM2。
RS232电气接口分为DB9和DB25,定义如下图：其实大部分时间不用所有接口都焊接，简化图如下：二、RS422讲解RS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
实际上还有一根信号地线，共5根线。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
一个主设备（Master），其余为从设备（Slave），从设备之间不能通信，所以RS-422支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力10×4k+100Ω（终接电阻）。
其实大部分时间不用所有接口都焊接，简化图如下：三、RS485讲解RS-485又名TIA-485-A, ANSI/TIA/EIA-485或TIA/EIA-485。
RS232、RS485串行通信接口标准.
逻辑1 70％Vcc～Vcc -15～5V
为什么要电平转换？距离。来自 为什么要使用MAX232？
MAX232芯片内部有一个电源电压转换器，可以把 输入的+5V电源电压变换成为RS-232输出电平所 需要的正负10V电压，所以，采用此芯片的串行 通信系统只需单一的5V电源就可以了。加上价格 适中，硬件接口简单。故被广泛采用。
PC控制的单片机 485现场检测系统
轮询节点信 息，收集并 导入数据库
被监测设备
数据 采集 MCU
数据采 集器
485接口
节点N
… … …
被监测设备 被监测设备
主控机 （PC）
MCU
MCU
485接口
节点2
485接口
节点1
232/485接口卡
RS485总线
5.2.1 RS485总线介绍 1、 RS-232接口的主要缺点：
5.1、 RS-232总线标准
RS-232总线标准接口及其电气特性 RS-232C 修改次数 标识号 推荐标准
RS-232是美国EIA制定的一种串行物理 接口标准。
RS232接口标志主要对串行通信的连接电缆、机械、 电气特性信号功能以及传送的过程进行了明确的规定。
DTE
最初的 想法
RS232C
DCE
8
9
CTS*
RI *
PC机←对方
PC机←对方
对方已经切换到接收状态
通知PC机，线路正常
TXD RXD RTS CTS DSR DTR DCD signal RI
发送数据 transmitted data 接收数据 received data 请求发送 request to send 允许发送 clear to send 数据装置就绪 DCE ready 数据终端准备好 DTR ready 数据载波检出 receive line detector 振铃提示 ring indicator
RS 232
特性
机械特性
电气特性
RS232标准采用的接口是9针或25针的D型插头，常用的一般是9针插头。 RS232C标准接口有25根线，常用的只有9根，它们是: (1)接收线信号检出( Received Line Signal Detection，RSD)——用来表示DCE已接通通信链路，告知 DTE准备接收数据。当本地的 MODEM收到由通信链路另一端(远地)的MODEM送来的载波信号时，使RLSD信号有效， 通知终端准备接收，并且由MODEM将接收下来的载波信号解调成数字数据后，沿接收数据线RXD送到终端。此线也 叫作数据载波检出(Data Carrier detection，DCD)线。 (2)接收数据( Received data，RXD)——通过RXD线终端接收从 MODEM发来的串行数据(DCE→DTE)。 (3)发送数据( Transmitted data，TXD)——通过TXD终端将串行数据发送到 MODEM(DTE→DCE)。 (4)数据终端准备好( Data Terminal Ready，DTR)——有效时(ON)状态，表明数据终端可以使用。 (5)地线-GND。 (6)数据装置准备好( Data Set ready，DSR)——有效时(ON)状态，表明通信装置处于可以使用的状态。
它是在1970年由美国电子工业协会(EIA)联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的 用于串行通讯的标准。它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术 标准”该标准规定采用一个25个脚的DB-25连接器，对连接器的每个引脚的信号内容加以规定，还对各种信号的 电平加以规定。后来IBM的PC机将RS232简化成了DB-9连接器，从而成为事实标准。而工业控制的RS-232口一般 只使用RXD、TXD、GND三条线。

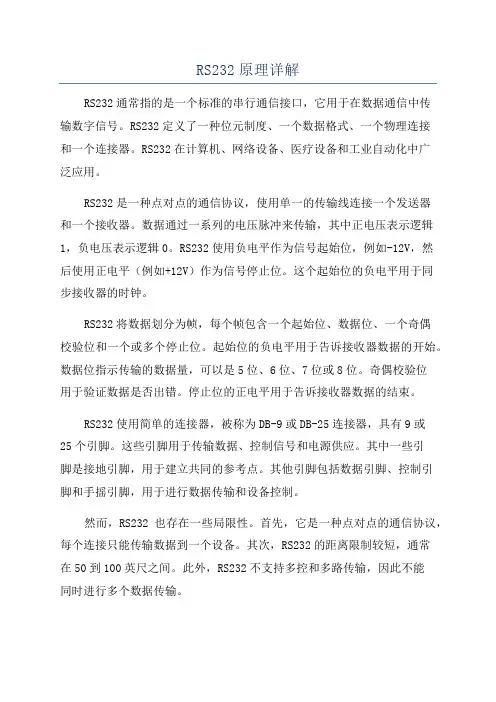

RS232原理详解
RS232原理详解RS232通常指的是一个标准的串行通信接口，它用于在数据通信中传输数字信号。
RS232定义了一种位元制度、一个数据格式、一个物理连接和一个连接器。
RS232在计算机、网络设备、医疗设备和工业自动化中广泛应用。
RS232是一种点对点的通信协议，使用单一的传输线连接一个发送器和一个接收器。
数据通过一系列的电压脉冲来传输，其中正电压表示逻辑1，负电压表示逻辑0。
RS232使用负电平作为信号起始位，例如-12V，然后使用正电平（例如+12V）作为信号停止位。
这个起始位的负电平用于同步接收器的时钟。
RS232将数据划分为帧，每个帧包含一个起始位、数据位、一个奇偶校验位和一个或多个停止位。
起始位的负电平用于告诉接收器数据的开始。
数据位指示传输的数据量，可以是5位、6位、7位或8位。
奇偶校验位用于验证数据是否出错。
停止位的正电平用于告诉接收器数据的结束。
RS232使用简单的连接器，被称为DB-9或DB-25连接器，具有9或25个引脚。
这些引脚用于传输数据、控制信号和电源供应。
其中一些引脚是接地引脚，用于建立共同的参考点。
其他引脚包括数据引脚、控制引脚和手摇引脚，用于进行数据传输和设备控制。
然而，RS232也存在一些局限性。
首先，它是一种点对点的通信协议，每个连接只能传输数据到一个设备。
其次，RS232的距离限制较短，通常在50到100英尺之间。
此外，RS232不支持多控和多路传输，因此不能同时进行多个数据传输。
为了克服RS232的局限性，人们发展了许多其他串行通信协议，如RS422和RS485、这些协议支持更长的距离、更高的传输速率和多路传输。
另外，现代的通信技术，如以太网和USB，逐渐取代了RS232在许多领域的应用。
总之，RS232是一种常见的串行通信协议，用于在计算机和外部设备之间传输数据。
它定义了一种位元制度、一个数据格式、一个物理连接和一个连接器。
RS232具有简单、可靠和广泛使用的特点，但也存在距离限制和连接数限制等局限性。
rs232电路原理
rs232电路原理
RS232电路原理是一种常用的串行通信接口标准，常用于计算机与外部设备的通信。
它使用两根数据线进行数据传输，分别是发送线（TXD）和接收线（RXD）。
在RS232电路中，发送和接收数据使用两种不同的电平表示，即逻辑高电平和逻辑低电平。
逻辑高电平通常表示为负电平（-3V至-15V），而逻辑低电平通常表示为正电平（+3V至
+15V）。
为了实现信号的可靠传输，RS232电路还包括一些辅助线，包括数据控制线（DTR和DSR）、请求发送线（RTS和CTS）
和数据就绪线（DCD）。
在RS232电路中，发送端发送数据时，将数据经过串行发送
器处理成一串位流，然后通过发送线发送出去。
接收端收到数据时，通过接收线接收数据，并经过串行接收器处理成相应的数据。
这样，发送端和接收端就能够进行数据交换。
RS232电路还包括一些硬件元件，用于保护和匹配信号，如电阻、电容和电流驱动器等。
这些元件有助于提高电路的稳定性和可靠性。
总的来说，RS232电路利用两根数据线进行串行通信，通过逻辑高电平和逻辑低电平表示不同的数据，同时辅以控制线进行数据的控制和管理，以实现计算机与外部设备的数据交换。
标准rs232接口
标准rs232接口RS232接口是一种广泛应用于串行通信的标准接口，它可以实现设备之间的数据传输和通信。
RS232接口通常用于连接计算机和外部设备，例如打印机、调制解调器、传感器等。
本文将介绍标准RS232接口的特点、工作原理以及常见的应用场景。
首先，我们来了解一下RS232接口的特点。
RS232接口采用串行通信方式，使用单根电缆进行数据传输，其中包括数据线、控制线和地线。
RS232接口采用负逻辑电平表示逻辑1，正逻辑电平表示逻辑0，其电压范围为-15V至+15V。
此外，RS232接口还具有较高的抗干扰能力，能够在工业环境中稳定可靠地工作。
其次，我们来了解一下RS232接口的工作原理。
在RS232接口中，数据是以位的形式进行传输的，发送端将并行数据转换为串行数据发送到接收端，接收端再将串行数据转换为并行数据进行处理。
在数据传输过程中，需要使用起始位、数据位、校验位和停止位来进行数据帧的组织和校验，以确保数据的准确传输。
除此之外，RS232接口还具有一些常见的应用场景。
例如，在工业自动化领域，RS232接口常用于连接PLC（可编程逻辑控制器）和人机界面设备，实现设备之间的数据交换和控制。
在通信领域，RS232接口常用于连接调制解调器和计算机，实现数据的调制和解调。
在仪器仪表领域，RS232接口常用于连接传感器和数据采集设备，实现数据的采集和监测。
总的来说，标准RS232接口作为一种广泛应用的串行通信接口，具有较高的稳定性和可靠性，适用于各种不同的应用场景。
通过本文的介绍，相信大家对RS232接口的特点、工作原理和应用场景有了更深入的了解。
希望本文能够为大家对RS232接口有所帮助，谢谢大家的阅读！。
rs232电平标准
rs232电平标准RS232电平标准。
RS232是一种串行通信标准，广泛应用于计算机和外部设备之间的数据传输。
在RS232标准中，定义了数据传输的电平标准，包括逻辑1和逻辑0的电压范围，以及数据传输的时序要求。
了解RS232电平标准对于正确使用RS232接口设备非常重要，本文将介绍RS232电平标准的相关知识。
首先，RS232标准规定了逻辑1和逻辑0的电压范围。
在RS232标准中，逻辑1的电压范围为-3V至-15V，而逻辑0的电压范围为+3V至+15V。
这种电平范围的设计，使得RS232接口设备能够在较长的传输距离内保持数据传输的稳定性，同时也增强了抗干扰能力。
其次，RS232标准还规定了数据传输的时序要求。
在RS232标准中，数据是通过串行方式传输的，每个数据位都有一个时钟脉冲来同步数据的传输。
时序要求包括起始位、数据位、校验位和停止位，这些都是为了确保数据能够正确地传输和接收。
同时，RS232标准还规定了数据传输的速率，通常为9600bps、19200bps等，这也是为了保证数据的稳定传输。
除了电压范围和时序要求，RS232标准还规定了接口的连接方式。
RS232接口通常采用DB9或DB25连接器，其中DB9连接器包括9个引脚，而DB25连接器包括25个引脚。
这些引脚包括数据传输引脚、控制引脚、地线引脚等，通过正确连接这些引脚，可以实现RS232设备之间的数据传输。
总的来说，RS232电平标准是保证RS232接口设备能够正常工作的重要因素。
了解RS232电平标准，可以帮助用户正确地使用RS232接口设备，避免因电平不匹配而导致的通信故障。
同时，对于工程师和技术人员来说，了解RS232电平标准也是进行RS232接口设备设计和调试的基础。
在实际应用中，我们需要根据RS232标准的要求来设计和使用RS232接口设备，包括选择合适的电平转换芯片、正确连接接口引脚、设置正确的数据传输速率等。
只有在遵循RS232电平标准的前提下，我们才能够保证RS232接口设备的稳定工作，实现可靠的数据传输。
串行接口RS232介绍及应用
串行接口RS232介绍及应用介绍：RS232接口通常使用9针或25针的D型连接器，其中9针连接器是最常见的。
其中的信号线包括数据传输线（TX、RX）、硬件流控制线（RTS、CTS）、请求发送线（DTR、DSR）、接收线（RI）和地线（GND）等。
RS232接口的工作方式是通过发送和接收电压来传输数据，典型的电平标准是±12V，其中正电压表示逻辑0，负电压表示逻辑1、信号采用倒装的方式传输，即1对应低电平，0对应高电平。
为了确保可靠的通信，通常还需要在远端设备和接口之间使用MAX232转换芯片，将RS232接口的电压转换为标准的TTL电平。
应用：1.计算机通信：RS232接口被广泛用于计算机和外部设备（如打印机、调制解调器、终端等）之间的通信。
通过RS232接口，计算机可以与外设进行数据的传输和控制，实现数据输出、输入和操作控制等功能。
2.工业自动化：RS232接口在工业自动化领域中也得到了广泛的应用。
在工控系统中，RS232接口可以连接各种传感器、执行器、PLC等设备，实现数据的采集、控制和监测等功能。
它可以用于数据采集设备的现场配置、监控设备的故障诊断和远程控制等。
3.医疗设备：RS232接口在医疗设备中也有重要的应用。
例如，医疗仪器、医疗设备的数据传输、监测和控制等功能常常使用RS232接口来实现。
通过RS232接口，医生和技术人员可以方便地获取设备的数据、调整参数等，提升医疗设备的效能和稳定性。
4.安防监控：安防监控系统中的摄像头、录像机、报警器等设备通常也使用RS232接口进行数据的传输和控制。
通过RS232接口，可以实现对摄像头的控制、图像的传输和录制等功能，便于安防人员对监控设备进行操作和管理。
总结：RS232接口作为一种成熟的串行通信标准，在各个领域都得到了广泛的应用。
它能够实现可靠的数据传输和控制，具有简单、可靠、易于扩展等特点。
随着现代通信技术的不断发展，RS232接口也在逐渐被更先进的接口标准所取代，如USB、Ethernet等。
RS-232、RS-422及RS-485的区别与特性
RS-232、RS-422及RS-485的区别与特性一、RS-2321、RS232概述RS-232接口符合美国电子工业联盟（EIA）制定的串行数据通信的接口标准，原始编号全称是EIA-RS-232（简称232，RS232）。
它被广泛用于计算机串行接口外设连接。
连接电缆和机械、电气特性、信号功能及传送过程。
RS-232-C标准规定的数据传输速率为每秒50、75、100、150、300、600、1200、2400、4800、9600、19200波特。
2、RS232特点RS-232是现在主流的串行通信接口之一。
由于RS232接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片。
RS232接口任何一条信号线的电压均为负逻辑关系。
即：逻辑“1”为-3—-15V；逻辑“0”：+3—+15V，噪声容限为2V。
即要求接收器能识别高于+3V的信号作为逻辑“0”，低于-3V的信号作为逻辑“1”，TTL电平为5V为逻辑正，0为逻辑负。
与TTL电平不兼容故需使用电平转换电路方能与TTL 电路连接。
（2）传输速率较低，在异步传输时，比特率为20Kbps；因此在51CPLD开发板中，综合程序波特率只能采用19200，也是这个原因。
（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。
（4）传输距离有限，最大传输距离标准值为50英尺，实际上也只能用在15米左右。
二、RS-4851、RS485概述在要求通信距离为几十米到上千米时，广泛采用RS-485串行总线。
RS-485采用平衡发送和差分接收，因此具有抑制共模干扰的能力。
加上总线收发器具有高灵敏度，能检测低至200mV的电压，故传输信号能在千米以外得到恢复。
RS-485采用半双工工作方式，任何时候只能有一点处于发送状态，因此，发送电路须由使能信号加以控制。
2、RS485特点RS-485用于多点互连时非常方便，可以省掉许多信号线。
几种串行接口标准
❖RS232、RS422、RS485RS232、RS422、RS485都是串行接口标准，由电子工业学会发布，作为工业标准，使各个不同厂家生产的产品可以兼容。
一、RS232标准RS232是PC机与工业通信中最常用的一种串行接口。
被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯收、发端的数据信号是相对于信号地。
RS232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5V—+15V，负电平在-5V—-15V电平。
当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS232电平再返回TTL电平。
接收器典型的工作电平在+3V—+12V与-3V—-12V。
因为发送电平与接收电平的差仅为2V到3V左右，所以它的共模抑制能力差，再加上双绞线上的分布电容，其传输距离最大约为15米，最高传输速率为20kb/s。
RS232是点对点的通信，其驱动负载能力较弱。
二、RS422与RS485串行接口标准RS422、RS485与RS232不同，数据传输方式采用差分传输方式，也叫做平衡传输，它使用一对双绞线。
分别定义为A和B，一个用于传输高电平，另一个用于传输低电平。
通常情况下，高电平在+2—+6V，是一个逻辑状态，低电平在-2—-6V，是另一个逻辑状态。
另外还有一个信号地。
在485中还有一个使能端，在422中这个是可用可不用的。
使能端是用于控制发送驱动器和传输线的切断与连接，当使能端起作用时，发送驱动器处于高阻态，它是有别于逻辑1和0的另一种状态。
1、RS422RS422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备，其余为从设备，从设备之间不能通信，所以RS422支持点对多的双向通信。
RS232 接口简介
RS232 接口简介
RS232 是上世纪6O 年代末美国电子工业协会（EIA）颁布的总线标准[1]，它的全名是“数据终端设备(DTE)和数据通讯设备(DCE)之间串行二进制数据交换接口技术标准” [2]。
RS232 采取不平衡传输方式，即所谓单端通讯，收发端的数据信号是相对于信号地，典型的RS232 信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15 V、负电平在-5～-15 V，当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL 电平到RS232 电平再返回TTL 电平[2]。
目前，RS232 是PC 机与通信工业中应用最广泛的一种串行接口[3,4]，在大多数数控设备和计算机上配备的RS232 接口主要为9 针（孔）的DB9 结构形式，其结构简图如图1，管脚定义如表1
图表1RS232接口
表1 RS232 接口管脚定义
编号管脚代号管脚说明
1 DCD 载波检测
2 RXD 接受数据
3 TXD 发送数据
4 DTR 数据终端就绪
5 SG 信号地
6 DSR 数据设备就绪
7 RTS 请求发送
8 CTS 清除发送
9 RI 振铃提示
RS- 232C 标准的全称是EIA- RS- 232C 标准, 它规定连接电缆和机械、电气特性、信号功能及传送过程，同时定义了按位串行传输的数据终端设备(DTE) 和数据通讯设备(DCE) 之间的接口信息。
RS-232C 是从DTE 或计算机串行接口角度来定义引脚信号的。
现在的PC 机一般配有两个串行口COM1 和COM2．新一代的计算机主要以9引脚的D 型接头接出所有的RS232 通信信号及控制线。
rs232距离
rs232/rs422/rs485 它们的传输距离最大多远安防技术2010-06-27 00:28:18 阅读501 评论0 字号：大中小订阅RS232接口是标准串行接口，其通讯距离小于15 m，传输速率小于20 kb／s。
RS232标准是按负逻辑定义的，他的“1”电平在－5～－15 V之间，“0”电平在＋5～＋15 V之间。
虽然RS232应用很广，但由于数据传输速率慢，通讯距离短，特别是在100 m以上的远程通讯中难以让人满意，因此通常采用RS422，RS449，RS423及RS485等接口标准来实现远程通讯。
RS485标准的通信最长距离是1200米(4000英呎)，或是最多并联32个通信单元，RS-232、RS-422与RS-485标准及应用一、RS-232、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232 通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
关于RS-232接口
RS-232接口外形
RS-232引脚
RS-232的应用
典型连接１
典型连接２
电平转换
１、RS-232C标准采用EIA电平，规定：“1”的逻辑 电平在-3V~-15v之间，“0”的逻辑电平在+3V~+15V 之 间。 2、TTL电平，高电平为2.4 ~5V，低电平＜0.4V。 3、由于EIA电平与TTL电平完全不同，必须进行相应的电 平转换，MCl488完成TTL电平到EIA电平的转换， MCl489完成EIA电平到TTL电平的转换。也可以实用新 型电平转换芯片MAX232和MAX232A（高速）双组RS232C发送/接受器，实现TTL电平与RS-232C电平双向转 换
串行接口标准RS-232C
1、美国电子工业协会EIA制定的通用标准串行接口 、美国电子工业协会 制定的通用标准串行接口 2、1962年公布，1969年修订 、 年公布， 年公布 年修订 1987年1月正式改名为 年 月正式改名为 月正式改名为EIA-232D 3、设计目ห้องสมุดไป่ตู้是用于连接调制解调器。现已成为数据终 、设计目的是用于连接调制解调器。 端设备DTE与数据通信设备 与数据通信设备DCE的标准接口 端设备 与数据通信设备 的标准接口
DTE——数据终端设备，例如计算机 数据终端设备， 数据终端设备 DCE——数据通信设备（数传机），例如调制解调器） 数据通信设备（数传机），例如调制解调器） 数据通信设备 ），例如调制解调器
4、可实现远距离通信，也可近距离连接两台微机 、可实现远距离通信， 属于网络层次结构中的最低层： 属于网络层次结构中的最低层：物理层
RS232、RS485串行通信接口标准
5.2.3 接地与匹配
1、接地问题
▪ 当使用环境较恶劣，传输距离较远或传 输速率很高时，建议使用带屏蔽线的双绞 线电缆，屏蔽线作为地线，且在电缆的一 端（如主站一端）应可靠地接入大地，电 缆的另一端（如从站一端）则悬空。
▪ 因为电缆两端接地时的电位不可能完全相 等，所以会在屏蔽线中产生地电流而产生 干扰。
大。
2、最大负载电容<2500pf
3、不具有抗共模干扰特性
RS232、RS485标准性能比较
接口 操作方式 最大距离
RS-232C 单端 15m（24kb/s）
RS-485 差动方式 1200m （100kb/s）
最大速率 最大驱动器/接收器数目
接收灵敏度 驱动器输出阻抗 接收器负载阻抗 负载阻抗
单片机及 PC机电平
RS-232C 的电平
逻辑0 0～30％Vcc
+5～+15V
逻辑1 70％Vcc～Vcc
-15～5V
▪ 为什么要电平转换？距离。
▪ 为什么要使用MAX232？
MAX232芯片内部有一个电源电压转换器，可以 把输入的+5V电源电压变换成为RS-232输出电平 所需要的正负10V电压，所以，采用此芯片的串 行通信系统只需单一的5V电源就可以了。加上价 格适中，硬件接口简单。故被广泛采用。
即需要一个统一的串行通 信接口。
5.1、 RS-232总线标准
RS-232总线标准接口及其电气特性 RS-232C 修改次数 标识号 推荐标准
RS-232是美国EIA制定的一种串行物理接 口标准。
RS232接口标志主要对串行通信的连接电缆、机械、 电气特性信号功能以及传送的过程进行了明确的规定。
由于 RS-485 通信是一种半双工通信，发送和 接收共用同一物理通道，在任意时刻只允许一台 单片机处于发送状态，因此要求应答的单机必须 在侦听到总线上呼叫信号已经发送完毕，并且没 有其它单机发出应答信号的情况下才能应答。
RS-232通信接口
RS-232通信接口RS-232 是美国电子工业联盟(EIA)制定的串行数据通信的接口标准，全称是EIA-RS-232(简称232，RS232)。
它被广泛用于计算机串行接口外设连接。
RS-232C 标准(协议)，其中EIA(Electronic Industry Association)代表美国电子工业联盟RS(Recommeded standard)代表推荐标准，232 是标识号，C 代表RS232 的最新一次修改(1969 年)，在这之前，还有RS232B、RS232A。
它规定连接电缆和机械、电气特性、信号功能及传送过程。
其他常用物理标准还有EIA-RS-422-A、EIA-RS-423A、EIA-RS-485。
目前在IBM PC 机上的COM1、COM2 接口，就是RS-232C 接口。
RS-232 对电器特性、逻辑电平和各种信号线功能都作了规定。
标准的细节在RS-232 标准中，字符是以一序列的位元串来一个接一个的串行(serial)方式传输，优点是传输线少，配线简单，传送距离可以较远。
最常用的编码格式是异步起停asynchronous start-stop 格式，它使用一个起始位元后面紧跟7 或8 个数据位元(bit)，这个可能是奇偶位元，然后是两个停止位元。
所以发送一个字符至少需要10 位元，带来的一个好的效果是使全部的传输速率，发送信号的速率以10 划分。
一个最平常的代替异步起停方式的是使用高级数据链路控制协议(HDLC)。
在RS-232 标准中定义了逻辑一和逻辑零电压级数，以及标准的传输速率和连接器类型。
信号大小在正的和负的3-15v 之间。
RS-232 规定接近零的电平是无效的，逻辑一规定为负电平，有效负电平的信号状态称为传号marking，它的功能意义为OFF，逻辑零规定为正电平，有效正电平的信号状态称为空号spacing，它的功能意义为ON。
根据设备供电电源的不同，。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
RS232接口是标准串行接口，其通讯距离小于15 m，传输速率小于20 kb／s。
RS232标准是按负逻辑定义的，他的“1”电平在－5～－15 V之间，“0”电平在＋5～＋15 V之间。
虽然RS232应用很广，但由于数据传输速率慢，通讯距离短，特别是在100 m以上的远程通讯中难以让人满意，因此通常采用RS422，RS449，RS423及RS485等接口标准来实现远程通讯。
RS485標準的通信最長距離是1200米(4000英呎)，或是最多並聯32個通信單元，RS-232、RS-422与RS-485标准及应用一、RS-232、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准，最初都是由电子工业协会（EIA）制订并发布的，RS-232在1962年发布，命名为EIA-232-E，作为工业标准，以保证不同厂家产品之间的兼容。
RS-422由RS-232发展而来，它是为弥补RS-232之不足而提出的。
为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A标准。
为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
由于EIA提出的建议标准都是以“RS”作为前缀，所以在通讯工业领域，仍然习惯将上述标准以RS作前缀称谓。
RS-232、RS-422与RS-485标准只对接口的电气特性做出规定，而不涉及接插件、电缆或协议，在此基础上用户可以建立自己的高层通信协议。
因此在视频界的应用，许多厂家都建立了一套高层通信协议，或公开或厂家独家使用。
如录像机厂家中的Sony与松下对录像机的RS-422控制协议是有差异的，视频服务器上的控制协议则更多了，如Louth、Odetis协议是公开的，而ProLINK则是基于Profile上的。
二、RS-232串行接口标准目前RS-232是PC机与通信工业中应用最广泛的一种串行接口。
RS-232被定义为一种在低速率串行通讯中增加通讯距离的单端标准。
RS-232采取不平衡传输方式，即所谓单端通讯图1收、发端的数据信号是相对于信号地，如从DTE设备发出的数据在使用DB25连接器时是2脚相对7脚（信号地）的电平，DB25各引脚定义参见图1。
典型的RS-232信号在正负电平之间摆动，在发送数据时，发送端驱动器输出正电平在+5～+15V，负电平在-5～-15V电平。
当无数据传输时，线上为TTL，从开始传送数据到结束，线上电平从TTL电平到RS-232电平再返回TTL电平。
接收器典型的工作电平在+3～+12V与-3～-12V。
由于发送电平与接收电平的差仅为2V至3V左右，所以其共模抑制能力差，再加上双绞线上的分布电容，其传送距离最大为约15米，最高速率为20kb/s。
RS-232是为点对点（即只用一对收、发设备）通讯而设计的，其驱动器负载为3～7kù。
所以RS-232适合本地设备之间的通信。
其有关电气参数参见表1。
规定RS232 RS422 R485工作方式单端差分差分节点数1收、1发1发10收1发32收最大传输电缆长度50英尺400英尺400英尺最大传输速率20Kb/S 10Mb/s 10Mb/s最大驱动输出电压+/-25V -0.25V～+6V -7V～+12V驱动器输出信号电平负载+/-5V～+/-15V +/-2.0V +/-1.5V表1三、RS-422与RS-485串行接口标准1．平衡传输RS-422、RS-485与RS-232不一样，数据信号采用差分传输方式，也称作平衡传输，它使用一对双绞线，将其中一线定义为A，另一线定义为B，如图2。
图2通常情况下，发送驱动器A、B之间的正电平在+2～+6V，是一个逻辑状态，负电平在-2～6V，是另一个逻辑状态。
另有一个信号地C，在RS-485中还有一“使能”端，而在RS-422中这是可用可不用的。
“使能”端是用于控制发送驱动器与传输线的切断与连接。
当“使能”端起作用时，发送驱动器处于高阻状态，称作“第三态”，即它是有别于逻辑“1”与“0”的第三态。
接收器也作与发送端相对的规定，收、发端通过平衡双绞线将AA与BB对应相连，当在收端AB之间有大于+200mV的电平时，输出正逻辑电平，小于-200mV时，输出负逻辑电平。
接收器接收平衡线上的电平范围通常在200mV至6V之间。
参见图3。
图32．RS-422电气规定(负载最小值)驱动器输出信号电平(空载最大值)空载+/-25V +/-6V +/-6V驱动器负载阻抗(ù) 3K～7K 100 54摆率(最大值) 30V/ìs N/A N/A接收器输入电压范围+/-15V -10V～+10V -7V～+12V接收器输入门限+/-3V +/-200mV +/-200mV接收器输入电阻(ù) 3K～7K 4K(最小) ≥12K驱动器共模电压-3V～+3V -1V～+3V接收器共模电压-7V～+7V -7V～+12VRS-422标准全称是“平衡电压数字接口电路的电气特性”，它定义了接口电路的特性。
图5是典型的RS-422四线接口。
实际上还有一根信号地线，共5根线。
图4是其DB9连接器引脚定义。
由于接收器采用高输入阻抗和发送驱动器比RS232更强的驱动能力，故允许在相同传输线上连接多个接收节点，最多可接10个节点。
即一个主设备（Master），其余为从设备（Salve），从设备之间不能通信，所以RS-422支持点对多的双向通信。
接收器输入阻抗为4k，故发端最大负载能力是10×4k+100ù（终接电阻）。
RS-422四线接口由于采用单独的发送和接收通道，因此不必控制数据方向，各装置之间任何必须的信号交换均可以按软件方式（XON/XOFF握手）或硬件方式（一对单独的双绞线）。
RS-422的最大传输距离为4000英尺（约1219米），最大传输速率为10Mb/s。
其平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能达到最大传输距离。
只有在很短的距离下才能获得最高速率传输。
一般100米长的双绞线上所能获得的最大传输速率仅为1Mb/s。
RS-422需要一终接电阻，要求其阻值约等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
终接电阻接在传输电缆的最远端。
RS-422有关电气参数见表13．RS-485电气规定由于RS-485是从RS-422基础上发展而来的，所以RS-485许多电气规定与RS-422相仿。
如都采用平衡传输方式、都需要在传输线上接终接电阻等。
RS-485可以采用二线与四线方式，二线制可实现真正的多点双向通信，参见图6。
而采用四线连接时，与RS-422一样只能实现点对多的通信，即只能有一个主（Master）设备，其余为从设备，但它比RS-422有改进，无论四线还是二线连接方式总线上可多接到32个设备。
参见图7。
RS-485与RS-422的不同还在于其共模输出电压是不同的，RS-485是-7V至+12V之间，而RS-422在-7V至+7V之间，RS-485接收器最小输入阻抗为12k剑鳵S-422是4k健；旧峡梢运礡S-485满足所有RS-422的规范，所以RS-485的驱动器可以用在RS-422网络中应用。
RS-485有关电气规定参见表1。
RS-485与RS-422一样，其最大传输距离约为1219米，最大传输速率为10Mb/s。
平衡双绞线的长度与传输速率成反比，在100kb/s速率以下，才可能使用规定最长的电缆长度。
只有在图4 图5图6 图7很短的距离下才能获得最高速率传输。
一般100米长双绞线最大传输速率仅为1Mb/s。
RS-485需要2个终接电阻，其阻值要求等于传输电缆的特性阻抗。
在矩距离传输时可不需终接电阻，即一般在300米以下不需终接电阻。
终接电阻接在传输总线的两端。
四、RS-422与RS-485的网络安装注意要点RS-422可支持10个节点，RS-485支持32个节点，因此多节点构成网络。
网络拓扑一般采用终端匹配的总线型结构，不支持环形或星形网络。
在构建网络时，应注意如下几点：1．采用一条双绞线电缆作总线，将各个节点串接起来，从总线到每个节点的引出线长度应尽量短，以便使引出线中的反射信号对总线信号的影响最低。
图8所示为实际应用中常见的一些错误连接方式（a，c，e）和正确的连接方式（b，d，f）。
a，c，e这三种网络连接尽管不正确，在短距离、低速率仍可能正常工作，但随着通信距离的延长或通信速率的提高，其不良影响会越来越严重，主要原因是信号在各支路末端反射后与原信号叠加，会造成信号质量下降。
2．应注意总线特性阻抗的连续性，在阻抗不连续点就会发生信号的反射。
下列几种情况易产生这种不连续性：总线的不同区段采用了不同电缆，或某一段总线上有过多收发器紧靠在一起安装，再者是过长的分支线引出到总线。
总之，应该提供一条单一、连续的信号通道作为总线。
图8五、RS-422与RS-485传输线上匹配的一些说明对RS-422与RS-485总线网络一般要使用终接电阻进行匹配。
但在短距离与低速率下可以不用考虑终端匹配。
那么在什么情况下不用考虑匹配呢？理论上，在每个接收数据信号的中点进行采样时，只要反射信号在开始采样时衰减到足够低就可以不考虑匹配。
但这在实际上难以掌握，美国MAXIM公司有篇文章提到一条经验性的原则可以用来判断在什么样的数据速率和电缆长度时需要进行匹配：当信号的转换时间（上升或下降时间）超过电信号沿总线单向传输所需时间的3倍以上时就可以不加匹配。
例如具有限斜率特性的RS-485接口MAX483输出信号的上升或下降时间最小为250ns，典型双绞线上的信号传输速率约为0.2m/ns（24AWG PVC电缆），那么只要数据速率在250kb/s以内、电缆长度不超过16米，采用MAX483作为RS-485接口时就可以不加终端匹配。
一般终端匹配采用终接电阻方法，前文已有提及，RS-422在总线电缆的远端并接电阻，RS-485则应在总线电缆的开始和末端都需并接终接电阻。
终接电阻一般在RS-422网络中取100 ù，在RS-485网络中取120ù。
相当于电缆特性阻抗的电阻，因为大多数双绞线电缆特性阻抗大约在100～120ù。
