欧姆定律习题图像及检测
人教版九年级上学期欧姆定律分类专项练习：图像分析和计算
欧姆定律分类专项练习：图像分析及计算1．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（ ）A ．B ．C ．D ．2．如图所示为甲、乙两个电阻的电流随电压变化的图像，下列说法正确的是（ ）A．甲电阻的阻值比乙电阻的阻值大B ．将甲、乙串联在电路中，甲两端的电压大C ．将甲、乙串联在电路中，通过甲的电流大D ．将甲、乙并联在电路中，通过甲的电流大3．如图是电阻甲和乙的U -I 图像，由图像可知下列判断正确的是（ ）A ．甲乙都是定值电阻B ．当乙两端电压为1V ，其电阻值为10ΩC ．将甲和乙串联，若甲的电流为0.4A 时，电路的总功率为1.2WD ．将甲和乙并联，若甲两端电压为1V 时，干路上的电流为0.4A4．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，下列说法不正确的是（ ）A ．电源电压是9VB ．定值电阻R 的阻值是6ΩC ．滑动变阻器的阻值范围是0～18ΩD ．若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像。
以下有关叙述正确的是（ ）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持0.5V 不变C ．滑动变阻器阻值变化范围为1Ω～5ΩD ．将R x 从5Ω换成10Ω后，应将滑片P 向左移6．如图甲所示，R 2为电阻箱，调节R 2时电流表示数I 随之变化。
如图乙所示是电阻箱阻值R 2与电流表示数的倒数1/I 的图象。
则定值电阻R 1与电源电压U 的大小分别为（ ） A ．5Ω 30V B ．5Ω 2.5V C ．10Ω 20V D ．10Ω 10V7．图甲是模拟调光灯。
电源电压为4.0V ；小灯泡额定电压为2.5V ，电流随电压变化的I -U 图像如图乙所示，小灯泡两端电压达到0.4V 时“刚亮”；铅笔芯长15cm 、阻值为30Ω，其阻值与长度成正比。
2024年中考物理专题复习—欧姆定律重点知识U-I图像、特殊方法测电阻
（2）S1、S2都闭合时，只有R0接 入电路，则电源电压：
U总=U0=I2R0
Rx
Ux Ix
I2 I1 I1
R0
S2断开，电路中只有 一条电流路径→串联
S2闭合，Rx被短路
三 等效替代法测电阻
小蚌用如图所示电路测量某电路元件盒中未知电阻Rx的阻 值，已知未知电阻Rx为定值电阻，电源由两节干电池组成 （电源电压恒定不变），除了开关、导线外，可供使用的 实验器材有：电压表（量程0~15V，0~3 V），电流表（量 程0~3 A，0~0.6 A），滑动变阻器R（20Ω，1A），阻值已 知且大小不等的定值电阻R1和R2。
1.双直线：两个定值电阻
①两电阻串联，电流为0.2A， 电源电压为__3___V。
由图知：I=0.2A，UA=2V，UB=1V U=UA+UB=3V
②两电阻并联，电源电压为 3V，干路电流为__0_.9__A。
由图知：U=3V，IA=0.3A，IB=0.6A I=IA+IB=0.9A
2.一曲一直：1个定值电阻+1个灯泡
解之得：U=2.6V，Rx=8Ω
（2）小南的同学利用上述器材，还设计了测量未知电阻Rx 的四种实验电路，其中无法测出未知电阻Rx的是___D___。
电路并联，流过Rx的电流：I2－I1 Rx的电压：Ux=U总=I1R0
Rx
Ux I2
I1 I2 I1
R0
3.如图所示，R0阻值已知，开关S1闭合、S2断开时，电流表 示数为I1，开关S1、S2都闭合时，电流表示数为I2，求Rx的 阻值。
（1）S1闭合、S2断开时，电路串 联，Rx的电流Ix=I1
二 小灯泡U-I图像
欧姆定律图像专题(附答案)

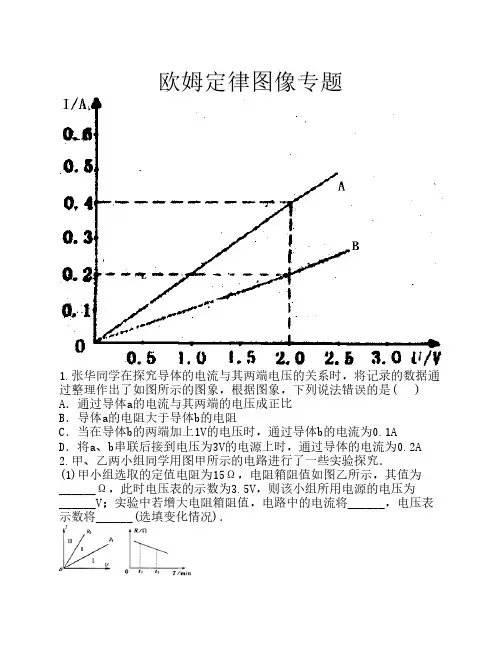

欧姆定律图像专题1.张华同学在探究导体的电流与其两端电压的关系时，将记录的数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( ) A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1A D．将a、b串联后接到电压为3V的电源上时，通过导体的电流为0.2A 2.甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将______，电压表示数将______(选填变化情况)．(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作U-R图像(如图丙)．由图可知，电阻箱阻值为20Ω时，电压表的示数为______V，该组所选用定值电阻的阻值为______Ω．3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U 图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R ，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是( )并A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域 C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域4．小名在研究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图像如图所示，与时刻t2相比较，时刻t1的温度较 (选填“高”、“低”和“一样高”)5．如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是( )6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。
则下列判断正确的是( )A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A7.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。
欧姆定律专题(四)：图像分析(含答案)

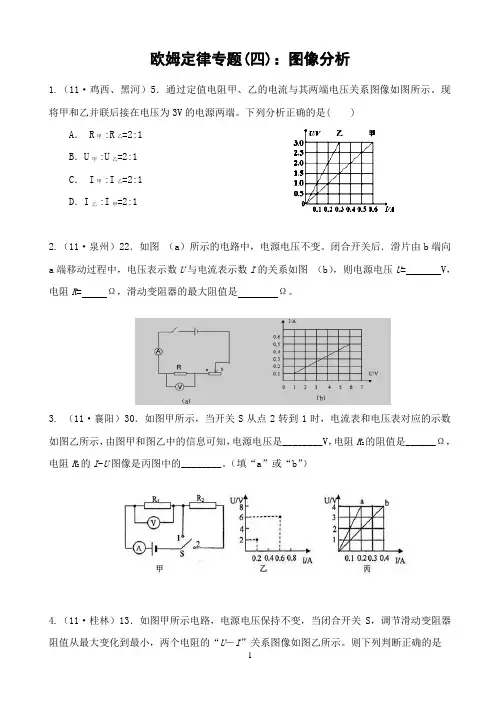

欧姆定律专题(四)：图像分析1.（11·鸡西、黑河）5．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。
现将甲和乙并联后接在电压为3V的电源两端。
下列分析正确的是( )A． R甲:R乙=2:1B．U甲:U乙=2:1C． I甲:I乙=2:1D．I乙:I甲=2:12.（11·泉州）22．如图（a）所示的电路中，电源电压不变。
闭合开关后．滑片由b端向a端移动过程中，电压表示数U与电流表示数I的关系如图（b），则电源电压U= V，电阻R= Ω，滑动变阻器的最大阻值是Ω。
3. （11·襄阳）30．如图甲所示，当开关S从点2转到1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是________V，电阻R2的阻值是______Ω，电阻R2的I-U图像是丙图中的________。
（填“a”或“b”）4.（11·桂林）13．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。
则下列判断正确的是A ．电源电压为10VB ．定值电阻R 1的阻值为20ΩC ．滑动变阻器R 2的阻值变化范围为0～10ΩD ．变阻器滑片在中点时，电流表示数为0.3A5.如图1所示是电阻甲和乙的I-U 图像，下列说法中正确的是 （ ）A ．电阻甲和乙都是阻值不变的电阻B ．当乙两端电压为2V 时，R 乙=5ΩC ．甲、乙串联在电路中，当电路电流为0.2A 时，电源电压为2VD ．甲、乙并联在电路中，当电源电压为2V 时，电路总功率为1.2W 7.（11·十堰）10．标有“6V 3.6W ”的小灯泡，通过它的电流随两端电压的变化关系如图所示，若把这种规格的两只灯泡串联接在6V 的电源两端，则每只灯泡的实际电阻和实际功率分别为( )A ．10Ω 0.9WB ．6Ω 0.9WC ．6Ω 1.5WD ．10Ω 1.8W8.（11·河池）12．标有“6V 3W”的小灯泡，通过它的电流与电压的关系如图所示。
人教版九年级物理十七章欧姆定律(图像问题 包含答案)

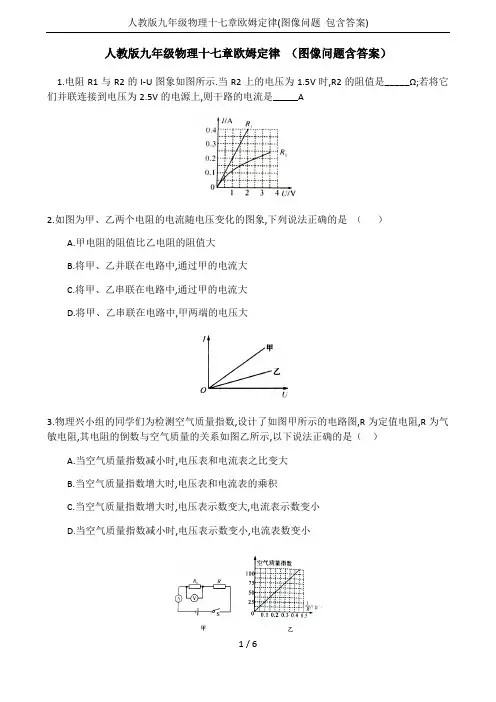

人教版九年级物理十七章欧姆定律（图像问题含答案）1.电阻R1与R2的I-U图象如图所示.当R2上的电压为1.5V时,R2的阻值是_____Ω;若将它们并联连接到电压为2.5V的电源上,则干路的电流是_____A2.如图为甲、乙两个电阻的电流随电压变化的图象,下列说法正确的是（）A.甲电阻的阻值比乙电阻的阻值大B.将甲、乙并联在电路中,通过甲的电流大C.将甲、乙串联在电路中,通过甲的电流大D.将甲、乙串联在电路中,甲两端的电压大3.物理兴小组的同学们为检测空气质量指数,设计了如图甲所示的电路图,R为定值电阻,R为气敏电阻,其电阻的倒数与空气质量的关系如图乙所示,以下说法正确的是（）A.当空气质量指数减小时,电压表和电流表之比变大B.当空气质量指数增大时,电压表和电流表的乘积C.当空气质量指数增大时,电压表示数变大,电流表示数变小D.当空气质量指数减小时,电压表示数变小,电流表数变小4.如图(a)是一个用电压表的示数反映温度变化的电路原理图,其中电源电压U=4.5V且保持不变,电压表量程为0~3V,R。
是300Ω的定值电阻,R1是热敏电阻,其电阻随环境温度变化的关系如图(b)所示.若闭合开关S（）A.环境温度为40℃时,热敏电阻阻值是150ΩB.电压表V示数越小,环境温度越高C.电压表的最小示数是1.5VD.此电路允许的最高环境温度为60℃5.在探究电流与电压关系的实验中,小明采用如图所示的电路,电源电压不变,R1为电阻箱,R2为滑动变阻器.闭合开关,小明只调节电阻箱接入电路的阻值,则电压表示数U与电流表示数I的关系图象是（）6.甲图是灯泡L和定值电阻R的I-U图象,将L和R先后以乙图和丙图两种方式连在同电源上,若乙图中U1:U2=m,丙图中I1:I2=n,则下列判断正确的是（）A.m=nB.m>nC.m<nD. mn=17.某同学利用如图甲所示的电路进行实验，电源电压恒为3伏，更换5个定值电阻R，得到x 如图乙所示的图象。
实验(欧姆定律部分图像表格)
34．小刚同学用如图所示的实验电路，探究导体的电阻由哪些因素决定。
图22中：1号电阻丝是猛铜丝，2号电阻丝是镍铬合金丝，3号电阻丝也是镍铬合金丝。
3条电阻丝长度相等，1号、2号电阻丝横截面积相等，3号电阻丝的横截面积是2号电阻丝横截面积的2倍。
实验中，保持电源两端电压不变。
（1）当把1号电阻丝接入电路并闭合开关时，电流表示数为I 1。
当把2号电阻丝接入电路并闭合开关时，电流表示数为I 2。
通过比较发现，I 1大于I 2，由此可知，1号电阻丝的电阻 2号电阻丝的电阻（选填“大”、“等于”或“小于”）。
若要探究导体的电阻跟导体的横截面积的关系，应选择的电阻丝是： 。
（2分） 32．小亮探究“并联电路中电流的关系”，他先按图22甲所示电路图连成图22乙的实物电路（电 流表尚未连接）。
（1）检查小亮连接的实物电路可发现错误：闭合开关S ，电路将会出现 现象。
（2）在图22乙中错接导线上画“×”，用笔画线表示导线，只改接电路中一根导线，排除电路隐患。
36．小林用实验探究串联电路中各处的电流关系，其实验电路如图所示。
当他闭合开关时，发现电流表A 1的示数为0.22A ，电流表A 2的示数为0.2A 。
于是他得出结论：在这个串联电路中，电流从电源正极经灯泡流向电源负极的过程中，电流是减小的。
你认为他的结论正确吗？如果不正确，在不增加器材的情况下，只用现有的实验器材用实验证明，说出你的做法并画出电路图。
（3分）36.小明同学做“测量小灯泡电阻”的实验，已知小灯泡的额定电压为2.5V 。
（1）如图25甲所示，是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他在图25乙中完成实物电路的连接。
要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小。
（2）在某次测量中，电压表和电流表示数如图25丙所示，则此时流过小灯泡的电流是 A ，小灯泡的电阻为 Ω。
31．如图所示，是用电压表和电流表测额定电压是3.8V 小灯泡正常发光时电阻的实验电路。
九年级物理课件 第17章 欧姆定律图像分析题
例题3：如图11所示的电路中，R1为定值电阻，R2为滑动变阻 器，电源电压不变。闭合开关S后，滑片P从a端移动到b端， 电流表示数I与电压表示数U的变化关系如图12所示，求： （1）滑动变阻器R2的最大阻值； （2）电源电压； （3）定值电阻R1的阻值。
例题4：如图a所示的电路，电源电压保持不变。闭合开关S，调 节滑动变阻器，两电压表的示数随电路中电流变化的图像如 图b所示， 乙 （选填“甲”或“乙”）是电压 （1）根据图像的信息可知：_____ 表V2 示数变化的图像 （2）电源电压为多大？ （3）电阻R1的阻值为多少Ω？ （4）滑动变阻器R2的最大阻值为多少Ω？
图像分析题
例题1：如图1是关于电阻A、B的I－U图像。由图可知： (1)电阻A、B的阻值是多大？ （2）若将A、B两电阻并联后接在电压为1.5V的电源两端，则并联电路 干路中的电流是多大？ （3）若将A、B两电阻串联后接在电压为3V的电源两端，则电路中的电-U图像，根据图像提供的 信息，求： （1）元件A的阻值为多大？ （2）若将他们并联，接在2.0V的电源上，电路中的总电流 为多大？ （3）若将他们串联，接在某电源上，电路中的电流是0.2A， 电源电压是多大？ （4）若将他们并联，接在2.5V的电源上，A、B并联的总 电阻是 多大？
2023九年级物理全册第十七章欧姆定律专项与欧姆定律相关的图像问题作业课件新版新人教版
电阻,R是红外线热敏电阻,其阻值随人体温度变化的图像如图丙.对该电路分析正确的
是(
)
A.体温越高,R的阻值越大
B.体温越高,电压表示数越大
C.体温越高,电压表示数越小
D.体温越低,电压表示数越大
(2)滑动变阻器滑片P在a端时,定值电阻R1两端的电压U1=IR1=0.2 A×10 Ω=2 V,根据串联电
电源电压U=U1+U2=2 V+4 V=6 V;
4V
(3)由(1)知,滑动变阻器的最大阻值R2= 2=0.2 A=20 Ω,P在ab中点时,滑动变阻器连入电路中
路中的电流I'=
6V
=10 Ω+10 Ω=0.3 A,电压表的示数U2'=I'R2'=0.3 A×10 Ω=3 V.
答案
6.B
由题图丙可知,热敏电阻R的阻值随温度的升高而减小,A错误;由题图乙可知,定值
电阻R0和热敏电阻R串联,电压表测定值电阻R0两端的电压,当人的体温升高时,R的阻
值减小,电路的总电阻减小,根据欧姆定律可知,电路中的电流增大,由U=IR可知,定值电
阻R0两端的电压增大,即电压表示数增大,故B正确,C、D错误.
电阻R1的电流与电压关系的图像.当只闭合S1、S2时,电压表示数为2 V;当只闭合S2、S3
时,电压表示数为4 V.则电源电压U=
V,电阻R2=
Ω.
答案
5.【答案】
【解析】
8 5
由电路图可知,当只闭合S1、S2时,R1与L串联,电压表测灯泡两端电压,由图像知
电流为0.6 A,串联电路中电流处处相等,即通过R1的电流也为0.6 A,R1的电流为0.2 A时,电压
欧姆定律题型归纳(4)-图像问题ok
欧姆定律题型归纳（4）——图像问题1. 如图所示电路，电源电压不变，滑动变阻器上标有“2A 20 欧姆”字样。
以下四个图像中，能正确表示当开关 S 闭合后，通过小灯泡 L 的电流 I 与滑动变阻器连入电路的电阻 R 的关系的是（）2. 某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图像，根据图像分析，下列说法错误的是（）A.通过导体 a 的电流与其两端电压成正比B.导体 a 的电阻大于 b 的电阻C.当导体 b 两端电压是 1V 时，通过 b 导体中的电流为 0.1AD.将 a、b 两导体串联接在电压为 3V 的电源上时，通过导体的电流为 0.2A3. 如图所示的电路，电源电压保持不变，闭合开关 S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：电压表 V1 示数变化的图像，电源电压为（选填“甲”或“乙” ）是V，电阻 R1 的阻值为Ω第 3题图第 4题图第 5题图4. 如图所示的是小灯泡的 U—I 变化曲线。
由图可知，当小灯泡两端电压为 4V 时，它的灯丝电阻为Ω。
5. 两个电路元件 A 和 B 中的电流与其两端电压的关系如图所示，则 R A=串联起来，接在某电源上，电路中的电流是 0.3A，则电源电压是Ω。
若把它们V。
6. 在探究电阻两端的电压跟通过电阻的电流的关系时，小东选用了两个定值电阻 R1、R2 分别做实验，他根据实验数据画出了如图所示的图像，请你根据图像比较电阻 R1 与 R2 的大小，R1 R2。
（选填“大于” 、“等于”或“小于” ）7. 张华同学在“探究通过导体的电流与其两端电压的关系”时，将记录的实验数据通过整理作出了如图所示的图像，根据图像，下列说法错误的是( )A.当在导体乙的两端加上 1V 的电压时，通过导体乙的电流为 0.1AB.将甲、乙两导体并联后接到电压为 3V 的电源上时，干路中的电流为 0.9AC.通过导体甲的电流与其两端的电压成正比D.导体甲的电阻大于导体乙的电阻第 6题图第 7题图第 8题图第 9题图8. 小娟在探究“电阻上的电流跟两端电压的关系”时，将记录整理的实验数据绘制成图 8 所示I-U 关系图像。
人教版九年级上学期欧姆定律分类专项练习：图像分析和计算
欧姆定律分类专项练习：图像分析及计算1．下图中能正确反映通过某一定值电阻的电流与它两端电压的关系的是（ ）A ．B ．C ．D ．2．如图所示为甲、乙两个电阻的电流随电压变化的图像，下列说法正确的是（ ）A．甲电阻的阻值比乙电阻的阻值大B ．将甲、乙串联在电路中，甲两端的电压大C ．将甲、乙串联在电路中，通过甲的电流大D ．将甲、乙并联在电路中，通过甲的电流大3．如图是电阻甲和乙的U -I 图像，由图像可知下列判断正确的是（ ）A ．甲乙都是定值电阻B ．当乙两端电压为1V ，其电阻值为10ΩC ．将甲和乙串联，若甲的电流为0.4A 时，电路的总功率为1.2WD ．将甲和乙并联，若甲两端电压为1V 时，干路上的电流为0.4A4．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P 从b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，下列说法不正确的是（ ）A ．电源电压是9VB ．定值电阻R 的阻值是6ΩC ．滑动变阻器的阻值范围是0～18ΩD ．若定值电阻R 出现接触不良时，电流表示数为0，电压表示数为9V5．某同学利用如图甲所示的电路进行实验，电源电压恒为3V ，更换5个定值电阻R x ，得到如图乙所示的图像。
以下有关叙述正确的是（ ）A ．该同学研究的是电流和电压的关系B ．实验中电压表的示数保持0.5V 不变C ．滑动变阻器阻值变化范围为1Ω～5ΩD ．将R x 从5Ω换成10Ω后，应将滑片P 向左移6．如图甲所示，R 2为电阻箱，调节R 2时电流表示数I 随之变化。
如图乙所示是电阻箱阻值R 2与电流表示数的倒数1/I 的图象。
则定值电阻R 1与电源电压U 的大小分别为（ ） A ．5Ω 30V B ．5Ω 2.5V C ．10Ω 20V D ．10Ω 10V7．图甲是模拟调光灯。
电源电压为4.0V ；小灯泡额定电压为2.5V ，电流随电压变化的I -U 图像如图乙所示，小灯泡两端电压达到0.4V 时“刚亮”；铅笔芯长15cm 、阻值为30Ω，其阻值与长度成正比。
欧姆定律图像专题(附答案)
欧姆定律图像专题1.张华同学在探究导体的电流与其两端电压的关系时，将记录的数据通过整理作出了如图所示的图象，根据图象，下列说法错误的是( )A．通过导体a的电流与其两端的电压成正比B．导体a的电阻大于导体b的电阻C．当在导体b的两端加上1V的电压时，通过导体b的电流为0.1AD．将a、b串联后接到电压为3V的电源上时，通过导体的电流为0.2A2.甲、乙两小组同学用图甲所示的电路进行了一些实验探究．(1)甲小组选取的定值电阻为15Ω，电阻箱阻值如图乙所示，其值为______Ω，此时电压表的示数为3.5V，则该小组所用电源的电压为______V；实验中若增大电阻箱阻值，电路中的电流将______，电压表示数将______(选填变化情况)．(2)乙小组选用其它规格的电源和定值电阻进行实验，他们通过调节电阻箱，得到几组电阻箱的阻值和对应的电压值，并作U-R图像(如图丙)．由图可知，电阻箱阻值为20Ω时，电压表的示数为______V，该组所选用定值电阻的阻值为______Ω．3．有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是( )A．R串在Ⅱ区域，R并在Ⅲ区域 B．R串在Ⅲ区域，R并在Ⅰ区域C．R串在Ⅰ区域，R并在Ⅱ区域 D．R串在Ⅰ区域，R并在Ⅲ区域4．小名在研究导体电阻与温度的关系时，在不同时刻测量了一段锰铜合金线的电阻，其电阻与时间的图像如图所示，与时刻t2相比较，时刻t1的温度较 (选填“高”、“低”和“一样高”) 5．如图9所示，一个白炽灯泡，当其两端电压增加时，以下是它的电流随电压变化的图像，正确的是( )6．如图甲所示电路，电源电压保持不变，当闭合开关S，调节滑动变阻器阻值从最大变化到最小，两个电阻的“U－I”关系图像如图乙所示。
则下列判断正确的是( )A．电源电压为10VB．定值电阻R1的阻值为20ΩC．滑动变阻器R2的阻值变化范围为0～10ΩD．变阻器滑片在中点时，电流表示数为0.3A7.小敏用如图甲所示的电路图，研究通过导体的电流与导体电阻的关系，电源电压恒为6V。
人教版九年级物理第十七章欧姆定律图像问题专题(含解析)
人教版九年级物理第十七章欧姆定律图像问题（含解析）图象问题课后练习（一）题一：在某一温度下，连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示，由图中信息可知（）A．A导体的电阻为10ΩB．A导体的电阻大于B导体的电阻C．A导体两端的电压为3V时，通过A导体的电流为0.6AD．B导体两端的电压为0V时，B导体的电阻也为0Ω题二：有两个阻值不同的定值电阻R 1 和R 2 ，它们的电压随电流变化的U - I图象如图所示，根据图象可知：R 1 ：R 2 = ______，如果把R 1 、R 2 两个电阻串联在一个电压为12 V的电源上时，R 1 两端的电压U 1 =______ V．题四：小聪和小明一起研究“当导体两端电压保持一定时，导体中电流跟导体的电阻的关系”实验中，根据测量数据绘制出图象如图所示，由此可以推断：当导体的电阻从30Ω变成40Ω时，通过导体的电流从______A变成______A．题五：如图所示的电路中，R 1 为定值电阻，R 2 为滑动变阻器，电源电压不变。
闭合开关S 后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图所示，则电源电压为________V，R 2 的最大阻值_______Ω．题六：在图甲中的电路中，电源电压为9V且保持不变，小灯泡上标有“6V，6W”的字样，由于温度变化太大，小灯泡的电阻会发生了明显变化，电流随小灯泡两端电压的关系成如图乙所示。
求：（1）小灯泡正常发光时的电流为多少A？（2）当电压表示数为7V时，小灯泡两端的电压为多少V？电路中的电流为多少A？此时，小灯泡的电阻是多少Ω？图象问题课后练习参考答案题一：C题二：5:3； 7.5题三：5，0.7题五：3；5解析：由图可知滑片在a端时电压表的示数为零，电流为I 1 = 0.6 A，滑片在b端时，滑动变阻器与R 1 串联，电压表的示数为U 2 = 2 V，电流为I 2 = 0.2 A；滑片在a端时电源电压U = I 1 R 1 ，即U = 0.6 A×R 1 ①；滑片在b端时U = I 2 R 1 + U 2 ，即U = 0.2A×R1+2V②，由①②可得U = 3 V，R 1 ＝5Ω．题六：（1）1A （2）2V 0.6A 3.33Ω题七：变小变小不变图象问题课后练习（二）题一：电路中的两段导体A和B中的电流与其两端电压的关系图线如图所示。
欧姆定律（图表类）
欧姆定律（ 图表类） 1．（2013•武汉）下列图象中，能正确表示定值电阻上的电流与两端电压关系的是（ ）A． B ． C ．D ．2．（2013•呼伦贝尔）某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（ ）A ． 该导体的电流随电压的增大而减小B ． 当导体两端的电压为0V 时，电流为0AC ． 当导体两端的电压为0V 时，电阻为0ΩD ． 当导体两端的电压为2V 时，电流为0.2A3．如图是在探究电阻上的电流跟两端电压的关系的实验时，小明同学画出的两个阻值不同的电阻的电流随电压变化的I ﹣U 图象，下列说法正确的是（ ） A ．R 1＞R 2B ． R 1、R 2串联后总电阻的I ﹣U 图象在区域IC ． R 1、R 2并联后总电阻的I ﹣U 图象在区域IIID ． R 1、R 2并联后总电阻的I ﹣U 图象在区域I4．某同学在探究“电阻上电流跟两端电压的关系”时，发现通过电阻a 、b 的电流随电压变化情况如图所示，则下列结论与图象相符的是（ ）A ． a 、b 的电阻值随电压和电流的增大而增大B ． 当电压和电流均为0时，a 、b 的电阻值也为0C ． 通过a 、b 的电流相等时，a 两端的电压较大D ． a 、b 的两端电压相等时，通过a 的电流较大5．小李同学用电流表和电压表测甲、乙两导体电阻后，作出如图所示的图象．由图可知（ ）A ． R 甲=R 乙B ． R 甲＜R 乙C ． R 甲＞R 乙D ． 无法确定 6．（2012•巴中）在某一温度下，连接在电路中的两段导体A 和B 中的电流与其两端电压的关系如图所示．由图中信息可知（ ）A．A导体的电阻为10ΩB．B导体的电阻为10ΩC．A导体两端电压为3V时，通过A导体的电流为0.3AD．B导体两端电压为3V时，通过B导体的电流为0.6A7．某同学在探究通过导体的电流与其电压的关系时，将记录的实验数据通过整理作出了如图所示的图象，根据图象分析，下列说法错误的是（）A．通过导体a的电流与其两端电压成正比B．导体a的电阻大于b的电阻C．当导体b两端电压是1V时，通过b导体中的电流为0.1AD．将两个导体并联接入2V的电路中，干路的电流是0.6A8．（2014•湖北）在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R2的变化情况如图乙所示．下列说法正确的是（）A．电阻R1的阻值为20ΩB．滑片P移到b端时，R2两端的电压为6vC．滑片P移到a端时，R1消耗的功率为0.2WD．当滑片P移到中点时，通过R1的电流为0.3A9．（2013•鄂州）小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示．将小灯泡L和电阻R0接入图乙所示的电路中，电源电压为3V，且保持不变．当开关S闭合时，小灯泡L恰好能正常发光．下列说法不正确的是（）A．电阻R0的阻值为2ΩB．开关S闭合时，小灯泡L的电阻为10ΩC．小灯泡L的额定功率为0.625W D．开关S断开时，小灯泡L的电阻为0Ω10．（2014•临沂模拟）如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A之间时电子元件均能正常工作．若通过此电子元件的电流与其两端电压的关系如图乙所示，则下列判断正确的是（）A．电子元件工作时，电阻保持不变B．为使电子元件处于正常工作状态，滑动变阻器的阻值范围应控制在12.5Ω～70ΩC．当变阻器滑片在中点时，电子元件与滑动变阻器的电压之比为1：1D．电子元件处于正常工作状态时，电路消耗的最小功率为3.6W11．（2014•吴江市模拟）在图（a）所示的电路中，电源电压保持不变，R1、R2为定值电阻，R为滑动变阻器，闭合电键S，将滑动变阻器的滑片P从右端滑到左端的过程中，电压表V1、V2的示数随电流表A示数变化的完整图线如图（b）中①、②图线所示，在图（c）中能正确反映该过程的电压表V3随电流表A示数变化的完整图线是（）A．B．C．D．12．（2014•孝感）现有R1、R2两个电阻，它们的U﹣I关系图象分别如图甲、图乙所示．将这两个电阻串联后接入电压为6V的电源两端，下列说法正确的是（）A．该电路中电阻R1的阻值是电阻R2阻值的2倍B．通过电阻R1的电流是通过电阻R2电流的2倍C．电阻R1两端的电压与电阻R2两端的电压相等D．电阻R1与电阻R2的电功率相等13．（2014•汕尾）如图所示是分别测量定值电阻R和小灯泡L两端电压和通过的电流后得到的U﹣I关系图线．由图可知，定值电阻R的阻值为_________Ω；小灯泡L的阻值会随其两端电压的升高而逐渐变_________，当其两端电压为2V时阻值为_________Ω．14．（2013•甘孜州）电路元件甲和乙的电流与两端电压的关系如图所示，由图可知，甲的电阻是_________Ω，若将甲、乙并联后接入电压为1.5V的电源两端，干路中的电流是_________A．15．小明在探究甲、乙两个电阻的电流与电压的关系时，得到了如图所示的图象．分析图象可知，甲、乙两个电阻之比R甲：R乙=_________；并能得出如下的结论：（1）_________．（2）_________．16．（2004•南京）在某一温度下，两个电路元件A和B中的电流与电压的关系如图所示．（1）由图可知，元件_________中的电流与它两端的电压之间的关系遵循欧姆定律；（2）将A和B并联后接在电压为2.0V的电源两端，求元件A的电功率及通过A和B的总电流．17．（2013•孝感）如图甲所示为某型号汽车的自动测定油箱内油量的电路原理图，其中电源两端的电压恒为24V，R0=10Ω，A为油量指示表（一只量程为0﹣﹣0.6A的电流表），R x为压敏电阻，它的上表面面积为10cm2，其阻值与所受压力的变化如图乙所示，当油箱加满油时，油量指示表的示数如图丙所示．（1）当R X所受压力为零时，R x的阻值为多少？（2）当油箱内汽油用完时，油量指示表的指针指向某一位置，求此位置所对应的电流值是多少？（计算结果保留两位小数）（3）油箱装满油时，油对R X的压力与压强各为多少？。
欧姆定律专题---图像问题
欧姆定律专题：图像问题1，如图（a）所示的是电阻甲和乙的1-U图像，下列说法正确的是（）A.当电阻甲两端的电压为2V时，R甲=0.4ΩB.电阻乙两端的电压与通过它的电流成正比C.如图（b）所示，当开关闭合，电路中的电流为0.2A时，电路的总电阻为15ΩD.如图（c）所示，当开关闭合，电源电压为2.5V时，电路的总电流为0.5A2，如图所示是电阻甲和乙的U-I图像，属于定值电阻的是阻值是，将甲、乙并联后接到电压为2V的电源上，则干路中的电流是A,如果把甲、乙串联接在电路中，电流为0.2A，则电源电压是V, 若把把甲、乙串联接在电源电压是6V的电路中，则甲和乙上分得的电压各是V和V。
2题图3题图4题图3，图示为电阻R1和R2的I-U图像，由图可知（）A. R1的阻值为5ΩB. R1的阻值小于R2的阻值C. 将R1和R2串联接入电路，通电后R1两端的电压大于R2两端的电压D.将R1和R2并联接入电路，通电后通过R1的电流大于通过R2的电流4，如图甲所示，电源电压恒定，定值电阻R0的阻值为8Ω。
将滑动变阻器的滑片从a端滑到中点的过程中，电压表示数U与电流表示数I之间的关系图像如图乙所示。
滑动变阻器R的最大阻值为Ω, 电源电压为V.5, 如图甲所示，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P从右端滑到左端的过程中，R1、R2的I-U关系图像如图乙所示，则下列判断正确的是（）A.电源电压为14VB.图线A是电阻R1的1-U关系图像C.R1的阻值是30ΩD.滑动变阻器R2的最大阻值为70Ω6，如图甲所示的电路中，电源电压恒定，R1、R2是定值电阻，R3是滑动变阻器。
闭合开关S，将滑动变阻器的滑片P由a端移到b端，两电压表示数随电流表示数变化的关系如图乙所示，则（填AB或BC）段是电压表V2示数变化的图像，电源电压为V, R1的阻值是Ω，R2的阻值是Ω，R3的最大阻值是Ω。
7.如图甲所示，电源电压恒定，R0为定值电阻。
初中物理 进阶中考——欧姆定律(图像题)精选练习
欧姆定律（图像题）精选练习1．通过定值电阻甲、乙的电流与其两端电压关系图像如图所示。
现将甲和乙并联后接在电压为3V 的电源两端。
下列分析正确的是A ．R 甲∶R 乙=2∶1B ．U 甲∶U 乙=2∶1C ．I 乙∶I 甲=2∶1D ．I 甲∶I 乙=2∶12．某导体中的电流与它两端的电压的关系如图所示，下列分析正确的是 A ．该导体的电阻随电压增大而增大 B ．该导体的电阻随电流的增大而减小C ．当导体两端的电压为0时，电阻为0D ．当导体两端的电压为0时，电流为03．下列图像中，能正确描述小灯泡U -I 关系的是：I/A0 0.1 0.6 0.5 0.4 0.3 0.24．如甲图所示为气敏电阻随有害尾气浓度β变化的曲线，某物理科技小组利用气敏电阻设计了汽车有害尾气排放检测电路，如图乙所示，电源电压恒定不变，R 为气敏电阻，L 为指示灯．当有害尾气浓度β增大时A ．电压表的示数增大，指示灯亮度增大B ．电压表的示数减小，指示灯亮度增大C ．电压表的示数减小，指示灯亮度减小D ．电压表的示数增大，指示灯亮度减小5．如图是电阻R A 和R B 两端电压与电流的U-I 图象。
如果将R A 和R B 串联起来，它们两端电压之比为＿＿＿＿；如果将R A 和R B 并联起来，通过它们的电流之比为＿＿＿＿。
6．定值电阻甲和乙中的电流与其两端的电压关系如图所示，由图像可得： （1）甲的电阻为＿＿＿＿＿＿＿Ω；（2）当通过乙的电流为0.5A 时，其消耗电功率为＿＿＿＿＿＿＿＿W ； （3）若将甲和乙并联后接在电压为2V 电源两端，则干路中的电流为＿＿＿＿＿＿A 。
I/A0.6 0.4 0.22U U 006．某实验小组利用如图甲所示的电路探究电流跟电阻的关系。
实验用到三只阻值分别为5Ω、10Ω、20Ω的定值电阻，蓄电池（电压为6Ｖ且保持不变）、电流表、电压表、滑动变阻器、开关各一个，导线若干。
甲乙（1）请将图甲的实物电路连接完整（导线不允许交叉），并在方框内画出对应的电路图；（2）实验中将5Ω电阻换成10Ω电阻后，应将滑动变阻器的滑片P 向端移动＿＿＿＿（填“A”或“B”），移动滑片的目的是＿＿＿＿＿＿＿＿。
欧姆定律之图像题和伏安法测电阻
图像题0、两个阻值不同的定值电阻R1，R2，它们的电流随电压变化的I―U ，图线如下图所示。
如果R1，R2串联后的总电阻为，并联后总电阻为，则关于、的I―U 图线所在的区域，下列说法中正确的是A ．在II 区域，在Ⅲ区域B ．在Ⅲ区域，在II 区域C ．在I 区域，在II 区域D ．在I 区域，在Ⅲ区域1．小明在研究通过导体的电流时，根据测量数据绘制出如图所示的I-U 图像。
对此作出的判断中，错误．．的是 A ．通过R 1的电流与它两端所加电压成正比B ．通过R 2的电流与它两端所加电压不成正比C ．将它们串联接入到同一电路中时，通过R 1的电流较小D ．将它们并联连接到两端电压为1.5V 的电路中时，通过干路的电流大约是0.46A 2．两定值电阻甲、乙的电流与电压关系图像如图所示，现在将甲和乙并联后接在电压为3V 的电源两端．下列分析正确的是（ ）A ．甲的电阻是乙的电阻的两倍B ．甲的电压是乙的电压的两倍C ．流过甲的电流是流过乙的两倍D ．流过乙的电流是流过甲的两倍3．如图甲所示，当开关S 从点2转换到点1时，电流表和电压表对应的示数如图乙所示，由图甲和图乙中的信息可知，电源电压是＿＿＿＿V ，电阻R 2的阻值是＿＿＿＿Ω，电阻R 2的I-U 图像是丙图中的＿＿＿＿。
（填“a ”或“b ”）4．用电压表和电流表分别测定三个不同阻值的定值电阻R 1、R 2、R 3所得出的电压与电流的关系图线分别如图中的l 、2、3三条直线所示。
根据图线可判断三个电阻中_______阻值最大；白炽灯泡用久了灯丝会变细，是由于钨丝在高温下发生了_____________的缘故。
5．一种电工工具由一个小灯泡L 和一个定值电阻R 并联而成，通过L 、R 的电流跟其两端电压的关系如图所示。
由图可得定值电阻R 的阻值为 Ω；当把这个工具接在电压为2V 的电路两端，L 、R 并联的总电阻是 Ω。
6．如图所示，是用伏安法测出R 1、R 2两个电阻的U-I 图像。
