塑料件结构设计 加强筋设计
塑胶产品结构设计准则--加强筋篇
产品结构设计准则--加强筋篇基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。
加强筋有效地如『工』字铁般增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字铁般出现倒扣难於成型的形状问题，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。
此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。
加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。
加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。
要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。
加强筋一般的设计加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。
长方形的加强筋必须改变形状使生产更容易加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力集过份中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。
此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。
图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部份相对外壁的厚度增加大约50%，因此，此部份出现缩水纹的机会相当大。
如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。
由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。

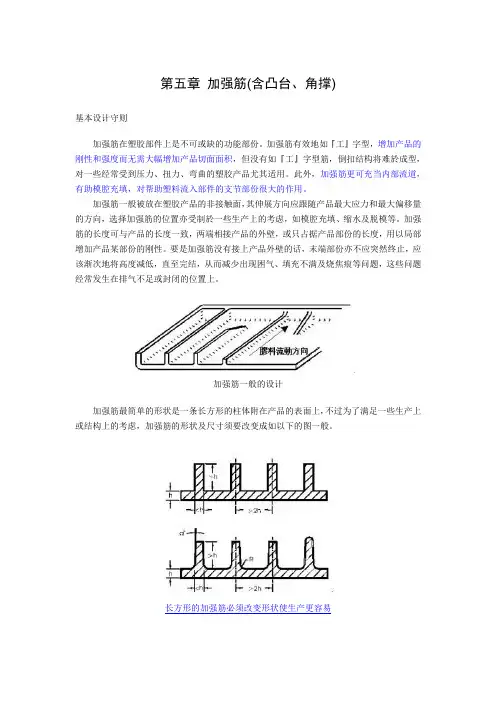

塑料产品结构设计-----第五章 加强筋
第五章加强筋(含凸台、角撑)基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。
加强筋有效地如『工』字型，增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字型筋，倒扣结构将难於成型，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。
此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。
加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。
加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。
要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。
加强筋一般的设计加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。
长方形的加强筋必须改变形状使生产更容易加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过分集中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。
此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。
图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部分相对外壁的厚度增加大约50%因此，此部份出现缩水纹的机会相当大。
如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。
由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。

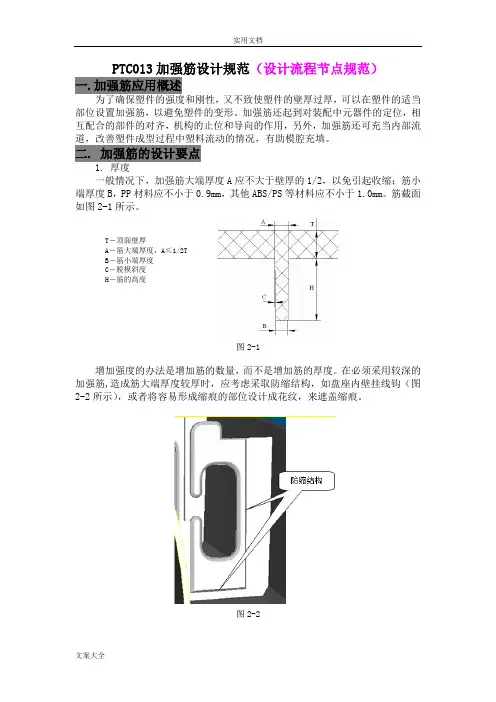

2-加强筋设计要求规范
PTC013加强筋设计规范（设计流程节点规范）一.加强筋应用概述为了确保塑件的强度和刚性，又不致使塑件的壁厚过厚，可以在塑件的适当部位设置加强筋，以避免塑件的变形。
加强筋还起到对装配中元器件的定位，相互配合的部件的对齐，机构的止位和导向的作用，另外，加强筋还可充当内部流道，改善塑件成型过程中塑料流动的情况，有助模腔充填。
二. 加强筋的设计要点1. 厚度一般情况下，加强筋大端厚度A应不大于壁厚的1/2，以免引起收缩；筋小端厚度B，PP材料应不小于0.9mm，其他ABS/PS等材料应不小于1.0mm。
筋截面如图2-1所示。
T－顶面壁厚A－筋大端厚度，A≤1/2TB－筋小端厚度C－脱模斜度H－筋的高度图2-1增加强度的办法是增加筋的数量，而不是增加筋的厚度。
在必须采用较深的加强筋,造成筋大端厚度较厚时，应考虑采取防缩结构，如盘座内壁挂线钩（图2-2所示），或者将容易形成缩痕的部位设计成花纹，来遮盖缩痕。
图2-2下表是常见塑料制品壁厚筋厚设计参考值：常见塑料制品壁厚筋厚设计参考值说明：1、此表为常见家电塑料制品壁厚及筋厚的参考数值，不包括手机、遥控器等精密制品。
非常规制品的侧壁及加强筋大小端尺寸还需另行讨论；2、表中给出的透明制品的加强筋的大端数值指的是没有强度要求的透明件的大端尺寸。
对于有强度要求的透明制品，加强筋的大端尺寸可以设计到与基本壁厚等值，但筋的小端不能小于上表中给出的数值。
2. 高度筋高度应不大于顶面壁厚的3倍，如图2-1中尺寸H≤3T。
在满足设计要求的情况下，加强筋高度应尽可能小。
使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜。
为保证塑件基本平整，加强筋的端面不应与塑件的支撑面相平，应低于支撑面不小于0.5mm，如图2-3所示：图2-3对于有阶梯的面，在设计加强筋时，应着重考虑筋的位置和高度。
如图2-4所示的筋位设计不合理，要保证筋位端面到各支撑面的高度尽量相等。
改进方案，可以把筋位的拱形口左移或把拱形口高度抬高。
塑料件结构设计5-加强筋设计
塑料件结构设计-（5）加强筋设计浏览发布时间15/05/10基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。
加强筋有效地如『工』字型，增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字型筋，倒扣结构将难於成型，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。
此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。
加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。
加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。
要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。
加强筋一般的设计加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。
加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过分集中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。
此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。
图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部分相对外壁的厚度增加大约50%因此，此部份出现缩水纹的机会相当大。
如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。
由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。
塑料产品结构设计第五章加强筋(docx页教学文案
第五章加强筋(含凸台、角撑)基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。
加强筋有效地如『工』字型，增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字型筋，倒扣结构将难於成型，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。
此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。
加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。
加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。
要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。
加强筋一般的设计加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。
长方形的加强筋必须改变形状使生产更容易加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过分集中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。
此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。
图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部分相对外壁的厚度增加大约50%因此，此部份出现缩水纹的机会相当大。
如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。
由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。

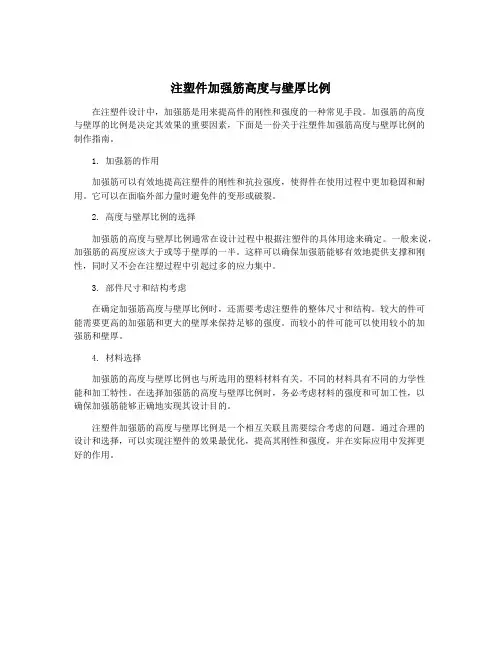

注塑件加强筋高度与壁厚比例
注塑件加强筋高度与壁厚比例
在注塑件设计中，加强筋是用来提高件的刚性和强度的一种常见手段。
加强筋的高度
与壁厚的比例是决定其效果的重要因素，下面是一份关于注塑件加强筋高度与壁厚比例的
制作指南。
1. 加强筋的作用
加强筋可以有效地提高注塑件的刚性和抗拉强度，使得件在使用过程中更加稳固和耐用。
它可以在面临外部力量时避免件的变形或破裂。
2. 高度与壁厚比例的选择
加强筋的高度与壁厚比例通常在设计过程中根据注塑件的具体用途来确定。
一般来说，加强筋的高度应该大于或等于壁厚的一半。
这样可以确保加强筋能够有效地提供支撑和刚性，同时又不会在注塑过程中引起过多的应力集中。
3. 部件尺寸和结构考虑
在确定加强筋高度与壁厚比例时，还需要考虑注塑件的整体尺寸和结构。
较大的件可
能需要更高的加强筋和更大的壁厚来保持足够的强度。
而较小的件可能可以使用较小的加
强筋和壁厚。
4. 材料选择
加强筋的高度与壁厚比例也与所选用的塑料材料有关。
不同的材料具有不同的力学性
能和加工特性。
在选择加强筋的高度与壁厚比例时，务必考虑材料的强度和可加工性，以
确保加强筋能够正确地实现其设计目的。
注塑件加强筋的高度与壁厚比例是一个相互关联且需要综合考虑的问题。
通过合理的
设计和选择，可以实现注塑件的效果最优化，提高其刚性和强度，并在实际应用中发挥更
好的作用。
结构设计中加强筋的设计有何讲究
那么，结构设计中加强筋的设计有没有讲究？其实对于小型产品来说，真没什么讲究，只要你的胶厚符合成型要求即可，对于筋位的排布，模具加工，进胶走向，并没太大要求，都是随部分结构功能要求增加而增加？问：什么是结构功能要求？答：比如，面底壳中间有主板，需要做筋位顶住主板，这个就是功能性结构要求。
而对于大型产品，加强筋的设计是有讲究的，合理分布加强筋，对于产品的强度，外观，都是有所有帮助的。
当然你随便拉几条加强筋，也可以起到一定的效果，并不是说这种设计无效的。
但是，能在设计阶段将产品结构设计优化到最佳状态，将问题在结构设计阶段就规避掉，做出最优的设计方案，这样才能体现出一个结构设计师应有的价值。
【一】塑胶件加强筋结构设计要求1，加强筋的设计用途？加强筋主要用于加强产品的壳体强度，增加刚性，防止产品变形扭曲，而且不会因为增加了刚性而导致产品外观表面缩水等不良问题，是降低产品单价成本，增加产品强度的最佳方式。
2，加强筋的强度如何计算？按照平面状的塑胶产品截面来计算，每增加10%的壁厚，产品的平面刚性就会增加33%左右，对于一个简单的塑胶面，厚度增加25%，就可以使壳体的刚度增加一倍。
依次类推。
3，加强筋如何排布？目前加强筋外形大部分以条形，井形居多，也有部分爻形，扇形，圆形，或者综合性的井形+圆形+爻形等。
问：在什么情况下采用条形？答：壳体上可以设计加强筋的面积小，且无需承受高强度的负重，只需增加单个壳子的强度即可，因为，加强筋做的太密会影响模具强度，而且出模容易粘后模。
那么条形加强筋的间距一般在多少最佳？按照模具钢料强度来定，极限模具钢料最薄壁厚在0.6mm以上，高度不超过2mm，不计算模具尖角。
在规则的结构形态中大部分模具采用线切割做加工的，那么能要想保证很好的强度，就需要将模具壁厚设计在4mm以上，筋位高度不超过8mm,后续每增加1mm，模具壁厚则增加1-1.2倍。
问：在什么情况下采用井形或者爻形？答：壳体上可以设计加强筋的面积大，且需要承受高强度的负重，比如：臂力支撑杆，台灯支架底盘，显示器支架底盘等，需要承受折弯负重的壳体上。
(整理)产品结构设计准则加强筋篇
产品结构设计准则--加强筋篇基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。
加强筋有效地如『工』字铁般增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字铁般出现倒扣难于成型的形状问题，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。
此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。
加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制于一些生产上的考虑，如模腔充填、缩水及脱模等。
加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。
要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。
加强筋一般的设计加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。
长方形的加强筋必须改变形状使生产更容易加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力集过份中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。
此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。
图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部份相对外壁的厚度增加大约50%，因此，此部份出现缩水纹的机会相当大。
如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。
由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。
产品结构设计——塑胶件加强筋设计
——塑胶件加强筋设计塑胶件加强筋设计1.加强筋的作用2.加强筋的一般设计形式3.加强筋的设计要点4.加强筋设计注意的问题1.加强筋的作用（1）在不加大制品壁厚的条件下, 增强制品的强度和刚性, 以节约塑料用量, 减轻重量, 降低成本;（2）可克服制品壁厚差带来的应力不均所造成的制品歪扭变形;（3）便于塑料熔体的流动, 在塑料制品本体某些壁部过薄处为熔体的充满提供通道。
2.加强筋的一般设计形式（1）加强筋的形状加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了一些生产上或结构上的考虑，加强筋的形状及尺寸须要改成下图右图所示。
加强筋两边必须加上拔模角以减少塑件脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过分集中的现象，圆角的设计也可以使得流道形状渐变，从而使模型充填更为流畅。
2.加强筋的一般设计形式（1）加强筋的形状2.加强筋的一般设计形式（1）加强筋的形状2.加强筋的一般设计形式（2）加强筋（肋）的尺寸2.加强筋的一般设计形式（2）加强筋（肋）的尺寸2.加强筋的一般设计形式（3）凸台的形状与尺寸2.加强筋的一般设计形式（3）凸台的形状与尺寸图6 制品外侧的凸台2.加强筋的一般设计形式（4）角撑的形状与尺寸角撑位于制品边缘，支撑制品壁面，以增加强度及刚度。
图6 角撑的形状和尺寸3.加强筋的设计要点（1）用高度较低、数量稍多的筋代替高度较高的单一加强筋，避免厚筋底冷却收缩时产生表面凹陷（图7、8）。
图7 加强筋（肋）的设计图8 加强筋（肋）的各部分尺寸a）肋根部厚度与基础厚度相同时，A部面积比基础面积增加50%而产生缩孔；b）肋根部厚度比基础面积只增加20%时，不会产生缩孔。
3.加强筋的设计要点（2）当筋的背面出现凹陷影响美观时，可采用图9所示的装饰结构予以遮掩。
图9 凹陷遮掩设计3.加强筋的设计要点（3）筋的布置方向最好与熔料的充填方向一致。
（4）筋的根部用圆弧过渡，以避免外力作用时产生应力集中而破坏。
塑料件结构设计加强筋设计
塑料件结构设计加强筋设计The latest revision on November 22, 2020塑料件结构设计-（5）加强筋设计浏览发布时间15/05/10基本设计守则加强筋在塑胶部件上是不可或缺的功能部份。
加强筋有效地如『工』字型，增加产品的刚性和强度而无需大幅增加产品切面面积，但没有如『工』字型筋，倒扣结构将难於成型，对一些经常受到压力、扭力、弯曲的塑胶产品尤其适用。
此外，加强筋更可充当内部流道，有助模腔充填，对帮助塑料流入部件的支节部份很大的作用。
加强筋一般被放在塑胶产品的非接触面，其伸展方向应跟随产品最大应力和最大偏移量的方向，选择加强筋的位置亦受制於一些生产上的考虑，如模腔充填、缩水及脱模等。
加强筋的长度可与产品的长度一致，两端相接产品的外壁，或只占据产品部份的长度，用以局部增加产品某部份的刚性。
要是加强筋没有接上产品外壁的话，末端部份亦不应突然终止，应该渐次地将高度减低，直至完结，从而减少出现困气、填充不满及烧焦痕等问题，这些问题经常发生在排气不足或封闭的位置上。
加强筋一般的设计加强筋最简单的形状是一条长方形的柱体附在产品的表面上，不过为了满足一些生产上或结构上的考虑，加强筋的形状及尺寸须要改变成如以下的图一般。
加强筋的两边必须加上出模角以减低脱模顶出时的摩擦力，底部相接产品的位置必须加上圆角以消除应力过分集中的现象，圆角的设计亦给与流道渐变的形状使模腔充填更为流畅。
此外，底部的宽度须较相连外壁的厚度为小，产品厚度与加强筋尺寸的关系图a说明这个要求。
图中加强筋尺寸的设计虽然已按合理的比例，但当从加强筋底部与外壁相连的位置作一圆圈R1时，图中可见此部分相对外壁的厚度增加大约50%因此，此部份出现缩水纹的机会相当大。
如果将加强筋底部的宽度相对产品厚度减少一半(产品厚度与加强筋尺寸的关系图b)，相对位置厚度的增幅即减至大约20%，缩水纹出现的机会亦大为减少。
由此引伸出使用两条或多条矮的加强筋比使用单一条高的加强筋较为优胜，但当使用多条加强筋时，加强筋之间的距离必须较相接外壁的厚度大。
塑胶零件-加强筋-壁厚-卡扣设计及经验
壁厚基本设计之平面准则
在大部份热融过程操作, 包括挤压和固化成型, 均一的壁厚是非常的重要的; 厚胶的地方比旁边薄胶的地方冷却得比较慢, 并且在相接的地方表面在浇口凝固 後出现收缩痕; 更甚者引致产生缩水印, 热内应力,挠曲部份歪曲, 颜色不同或不同透明度; 若厚胶的地方渐变成薄胶的是无可避免的话, 应尽量设计成渐次的改变, 并且在 不超过壁厚3:1的比例下.
壁厚的差异产生内应力的影响
壁厚的差异产生缩水和气泡的影响
针对壁厚差异较大处的过度改善措施
针对壁厚设计不良产生的变形的改善措施
壁厚设计考虑对产品成型产生的影响
壁厚过度处必要时考虑到胶口设计对产品的影响
壁厚基本设计之转角准则
壁厚均一的要诀在转角的地方也同样需要, 以免冷却时间不一致, 冷却时间长的 地方就会有收缩现象, 因而发生部件变形和挠曲; 此外, 尖锐的圆角位通常会导致部件有缺陷及应力集中, 尖角的位置亦常在电镀 过程後引起不希望的物料聚积; 集中应力的地方会在受负载或撞击的时候破裂; 较大的圆角提供了这种缺点的解决方法, 不但减低应力集中的因素, 且令流动的 塑料流得更畅顺和成品脱模时更容易.
2019/6/10
材料厚度与加強筋的关系（三）
材料厚度与加強筋的关系（二）
材料厚度与加強筋的关系（四）
如果对外观要求不是很严格的话可以在此处 加一个槽防止缩水和产生气泡
三 塑胶零件及产品设计---卡扣篇
卡扣的使用时机
两部品结合后,仍具有活动性,如滑动键,电池盖…等； 弥补主壳螺丝锁附后,强度之不足； 使产品组装更具方便性,降低工时； 适用于可换外观饰片之固定设计.
