电引入技术规范
施工现场临时用电安全技术规范
施工现场临时用电安全技术规范一、接地与防雷安全要求一、接地安全要求为保证电气设备运行稳定，防止触电和电气火灾事故，需对设备进行接地。
敷设接地装置时要注意：1、充分利用已进入地下的金属物体作为接地体;2、接地线与接地体之间使用焊接连接，且必须采用接焊（以便充分连接）;3、接地线与接地设备可用焊接或螺栓连接，用螺栓连接时，应设防松螺箱或加防松垫片;4、位于潮湿场所的接地线连接处，应刷防潮、防腐油漆;5、每一组接地装置的接地线至少用两根，并在不同点与接地体焊接（以保证接地的有效性）;6、接地体要与土壤紧密接触，周围不得有杂物。
二、防雷安全要求施工现场内高大的设备和建筑物结构，应安装防雷装置。
调协防雷装置时要注意：1、施工现场须调协防直击雷装置的部位包括：施工现场塔式起重机，物料提升机，外用电梯等高大的机械设备;钢管脚手架、在建金属结构等高架金属设施;2、施工现场变电所进、出线处须设置防感应雷的装置（线型避雷器）;3、接闪器（避雷针、避雷线等）应装置在机械设备和金属的最顶端;4、防雷引下线可采用铜线、圆钢、扁钢、角钢、钢筋等;5、避雷针、防雷引下线、防雷接地体之间必须焊接牢固;6、单独设置的防雷接地体，其冲击接地电阻值不应大于30。
二、配电系统的安全要求一、配电系统的设置规则从安全用电的角度，设置配电系统应满足以下要求：1、一箱、一机、一闸、一漏制度一个配电箱可以连接若干个开关箱进行配电，但是每台开关箱只能控制一台用电设备，严格执行一箱、一机一闸、一漏制度。
2、动、静分设规则（1）动力配电箱和照明配电箱宜分别设置，如果置于同一配电箱内，应分路配电;（2）动力开关箱和照明开关箱分别设置;3、环境安全规则配电系统的设置和运行对环境有以下要求：（1）环境保持干燥、透风、常温;（2）周围无易燃易爆物，腐蚀物及其他杂物。
二、配电室的设置规模较大的施工现场，常设置配电室作为总的配电枢纽，从安全的角度，对配电室的设置有以下要求：1、配电室的调协要避开污染源的下风侧和容易积水场所的下方;2、配电柜的布置要有一定的安全距离，保证操作、巡检人员作业时有充分可靠的电气安全距离;3、配电室的门应向外开，并配锁，防止闲杂人员进入;4、配电室建筑结构要能避免小动物进入，特别要防止老鼠等进入配电柜造成短路故障;5、配电室情面要有保温隔层和防水、排水措施;6、室内配置炒箱和可扑灭电气火灾的灭火器;7、配电室须调协2套独立的照明系统，即正常照明和事故照明;8、配电柜应有编号和用途标记，以防停送电误操作;9、停电维修时，应接地线，并悬挂“禁止合闸、有人工作”标志牌，停送由专人负责。
市电引入技术要求规范书
中国铁塔股份有限公司XX分公司市电引入技术规范书中国铁塔股份有限公司XX分公司2014年12月目录1、项目概况 (2)2、新建基站市电引入类型 (2)3、市电引入要求 (2)3.1新建基站设有专用变压器 (2)3.1.1新建基站专用变压器10KV引入要求 (2)3.1.2新建基站设有专用变压器380V低压电缆技术要求 (4)3.2新建基站无专用变压器 (5)3.3租用民房的基站 (6)3.4通用要求 (6)3.5市电引入距离测算 (7)4、技术标准和要求 (10)1、项目概况承包方式：本工程采用交钥匙总承包工程模式，包设计、包施工、包材料、包质量、包工期、包安全生产、包文明施工、包谈点、包协调、包报装、包青苗赔补、包二次搬运、包站点验收移交前材料看管、包高压接火（需要供电局配合高压停电）、包变压器检测补偿、包低压接火、包验收送电（包括所有负荷开关的送电、相关部门验收接火费用）、保修、售后服务。
计量表要求为智能电表。
站点协调赔补费组成：包括谈点费、报装费、协调费、站点验收移交前的材料看管费、材料卸车费、仓管费、二次搬运费、高压接火补偿费（需要供电局配合高压停电）、变压器检测补偿费、低压接火赔补费、青苗赔补赔补费、表位费、验收送电等所有站点开通费。
定额依据：1)、10KV（含10KV）以下的工程执行2008年版《XX省安装工程消耗量定额》第二册及配套的费用定额，管理费、利润及措施费用按中值取。
2)、人工费调整按桂建标[2013]3号《关于调整建设工程定额人工工资单价的通知》执行。
3)、工程定额测定费按财综[2008]78号《财政部国家发展委关于公布取消和停止征收100项行政事业性收费项目的通知》执行。
2、新建基站市电引入类型目前基站的交流供电基本上以当地市电作为主用交流电源，而市电引入情况大概可以分为以下四种情况：1) 新建机房设有专用变压器，通过1路10KV高压引至基站专用变压器，通过变压器降压后负责基站设备供电。
施工现场临时用电安全技术规范

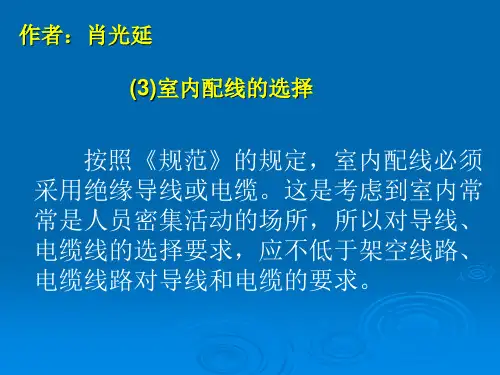

➢ (4)明敷主干线的距地高度不得小于2.5m。 ➢ (5)明敷线路分支处不应承受外力。 ➢ (6)明敷线路应减少弯曲、悬垂而取直。
一般包括四部分，即电杆、横担、绝缘子和 绝缘导线。如采用绝缘横担，则架空线路可由电 杆、绝缘横担、绝缘线三部分组成。
第7.1.4条 架空线在一个档距内，每层导线的 接头数不得超过该层导线条数的50％，且一条导线 应只有一个接头。
架空线相序排列顺序：
➢ A 动力、照明线在同一横担上架设时，导线相序 排列顺序是：面向负荷从左侧起依次为L1、N、L2、 L3、PE；
(4) 配电装置送电和停电时，必须严格遵循下列操 作顺序（避免带负荷操作）：
送电操作顺序为： 总配电箱(配电柜) 分配电箱 开关箱
用电设备
停电操作顺序为： 用电设备 开关箱 分配电箱
总配电箱(配电柜)
如遇紧急情况（发生人员触电或电气火灾 ） 可以就地、就近迅速切断电源。
➢ (5)施工现场下班停止工作时，必须将班后不用的 配电装置分闸断电并上锁。班中停止作业一小时 及以上时，相关动力开关箱应断电上锁。暂时不 用的配电装置也断电上锁。
➢ (1)当总路设置总漏电保护器时，还应装设总隔离开关、 分路隔离开关以及总断路器、分路断路器或总熔断器、分 路熔断器，若总漏电保护器是同时具备短路、过载、漏电 保护功能的漏电断路器，则可不设总断路器或总熔断器。
➢ (2)当各分路设置分路漏电保护器时，还应装设总隔离 开关、分路隔离开头以及总断路器、分断路器或总熔断器、 分路熔断器。若分路所设漏电保护器是同时具备短路、过 载、漏电保护功能的漏电断路器，则可不设分路断路器或 分路熔断器。
移动通信基站外电引入规范及指导意见
移动通信基站外电引入规范及施工指导意见青海省电信有限公司广东省电信规划设计院有限公司（联合编制）2009年6月目录1.1 概述 (1)1.2 基站交流容量及开关配置 (1)1.3 引入电缆线径选择 (2)1.4 电力电缆引入方式和防雷要求 (3)1.5 电缆埋设要求 (4)移动通信基站外电引入规范及指导意见本指导意见主要包括基站交流容量及开关的确定、引入电缆的选型，电缆的敷设及防雷工作等方面内容。
1.1 概述基站工程外市电引入的高压部分，一般均委托供电部门完成设计及施工，因此基站配套工程中的交流引入一般指低压引入部分，包括基站交流容量及开关的确定、引入电缆的选型，电缆的敷设及防雷工作等方面。
1.2 基站交流容量及开关配置（建议分成室外宏基站、共建共享宏基站、室外微基站等几种典型情况分别分析描述）宏基站机房交流耗电包括设备耗电、电池充电耗电、空调耗电、照明耗电等几方面。
设备耗电：目前青海电信采用中兴厂家设备其宏基站设备耗电最大为2kW；传输设备耗电可按0.5kW估算；即宏基站机房设备耗电约为2.5kW。
电池充电耗电：3G基站电池配置一般为400～1000Ah/48V蓄电池2组，电池充电系数各厂家一般设为1.5，则电池充电耗电约为5.76～14.40kW。
（电池容量差别是否有这么大，请根据设计等实际情况核实一下。
电池充电系数是1.5吗？）空调耗电：3G基站一般配置3匹空调2台，主备工作，耗电约为2kW。
机房照明耗电：可按0.2kW估算。
由上可知：宏基站机房交流耗电约为10.46`～19.10kW，约为20～36A/380V或60～109A/220V，外电引入容量一般按20kW考虑。
如考虑和其它运营商共机房及共电源系统时，其设备耗电按照6kW考虑（考虑移动和联通）时，宏基站机房交流耗电约为16.46`～25.10kW，约为31～48A/380V或94～143A/220V。
（此时电池容量是否也会增加？此时的外电引入容量也应增加）在三相电时，基站AC屏输入开关可统一配置63A/3P；在个别基站使用单相市电时，应根据该站实际情况，选择合适的输入开关容量。
施工工地用电技术规范
施工工地用电技术规范1. 引言施工工地的用电技术规范是为了保障施工过程中电力设备的安全运行，防止事故的发生。
本文档旨在规范施工工地的用电操作流程，确保施工工地用电的安全和稳定。
2. 施工工地用电安全管理2.1 电气设备检查•所有电气设备的选型应符合相关国家标准，并经过合格的检测和验收。
•定期对施工工地的电气设备进行检测和维护，确保其正常运行。
•对电源系统、配电箱、电缆线路等进行定期巡视和维护，及时排除潜在的故障隐患。
2.2 电源系统•施工工地的电源系统应根据施工需求进行合理规划，并使用符合国家标准的电缆和配电设备。
•电源系统应有可靠的过载保护，避免因负荷过大而引发事故。
•临时用电设施的接地应符合国家标准，确保施工工地的接地系统安全可靠。
2.3 用电操作规范•施工工地应指定专人负责用电操作，严禁无资质人员触碰电气设备。
•严禁私拉乱接电源线路，临时用电设施应有清晰标识，避免堆放杂物。
•对正在使用的电气设备进行定期维护和检查，确保其可靠性和安全性。
•施工工地应制定并执行用电操作紧急处理方案，确保应急情况下的安全和救援措施。
3. 施工工地用电防护3.1 人身安全防护•所有施工工人应进行用电安全培训，了解常见电气事故和应急处理方法。
•工作人员在接触电气设备时，应佩戴适当的防护用品，如绝缘手套、绝缘鞋等。
•工地应设立明显的警示标志，提醒工人注意施工区域的电气设备。
3.2 火灾防护•施工工地应配备足够数量的灭火器，并定期检查和维护。
•施工现场应保持整洁，禁止堆放易燃物品，以防火灾发生。
•室外电缆线路应沿墙面或预埋，在经过火灾危险区域时，应采取相应的防火措施。
4. 施工工地用电紧急处理4.1 电气事故处理•发生电气事故时，首先切断电源，确保人身安全。
•及时向相关部门报告事故情况，并进行事故追查和处理。
•电气设备维修应由合格的电工进行，维修后需进行验收和试运行。
4.2 火灾事故处理•发生火灾时，应立即启动火灾报警系统，确保人员疏散。
施工现场临时用电安全技术规范
施工现场临时用电安全技术规范在建筑施工的现场，临时用电是一项至关重要的工作。
如果用电不当，不仅会影响施工进度，还可能引发严重的安全事故，威胁到施工人员的生命安全和财产安全。
因此，了解并遵循施工现场临时用电的安全技术规范是必不可少的。
一、临时用电的基本原则1、采用三级配电系统施工现场临时用电应采用三级配电系统，即总配电箱、分配电箱和开关箱。
总配电箱负责将电源引入施工现场，分配电箱将电能分配到各个用电区域，开关箱则直接控制用电设备。
这样的分级配电能够有效保障电能的合理分配和安全使用。
2、采用 TNS 接零保护系统TNS 接零保护系统能够确保在发生漏电等故障时，迅速切断电源，保护人员和设备的安全。
在该系统中，工作零线（N 线）与保护零线（PE 线）严格分开，不得混用。
3、采用二级漏电保护系统在总配电箱和开关箱中应分别设置漏电保护器，形成二级漏电保护。
漏电保护器的额定漏电动作电流和额定漏电动作时间应合理匹配，以确保在发生漏电时能够及时、可靠地切断电源。
二、临时用电设备的选择与安装1、配电箱的选择与安装配电箱应具备防雨、防尘功能，其材质应坚固耐用。
配电箱的安装位置应便于操作和维护，周围不得堆放杂物。
箱内的电器元件应完好无损，安装牢固，接线正确。
2、电线电缆的选择与敷设根据用电设备的功率和距离，选择合适规格的电线电缆。
电线电缆应无破损、老化等现象。
在敷设时，应避免受到机械损伤和腐蚀，架空敷设时高度应符合要求，埋地敷设时应做好防护措施。
3、用电设备的安装各类用电设备应安装牢固，外壳应接地或接零保护。
电动工具、电焊机等设备的插头、插座应完好无损，严禁私自改装。
三、临时用电的安全管理1、制定用电管理制度施工单位应制定完善的临时用电管理制度，明确用电负责人、电工的职责，以及用电设备的操作流程和维护要求。
2、定期检查与维护定期对临时用电设施进行检查，包括配电箱、电线电缆、用电设备等。
发现问题及时整改，确保用电设施的安全可靠运行。
(全)施工现场临时用电安全技术规范和管理要求
施工现场临时用电安全技术规范和管理要求一、基本规定标准要求：1）施工用电必须采用电源中性点直接接地的220/380V三相五线制低压电力系统：①三级配电系统；②二级漏电保护系统；③TN-S接零保护系统。
2）专业操作人员（电工）：考核合格、持证上岗（证件在有效期内）。
3 ）用电人员:安全教育培训、交底、考核合格后上岗。
4 ）安装、巡检、维修或拆除用电设备、线路须由电工完成，专人监护。
5 ）安全技术档案：①电气技术人员负责建立与管理。
②安装、巡检、拆除工作记录可指定电工代管。
③每周由项目经理审核并认可。
④临时用电工程拆除后统一归档。
二、外电防护要求1.与外电架空线路安全距离1）在建工程（含脚手架）的周边与外电架空线路最小安全操作距离：①电压小于IKV:4米；②电压I-IoKV:6米；③电压35-11OKV:8米;④电压220KV:10米；⑤电压330-50OKV:15米。
2）机动车道与外电线路交叉时，线路最低点与路面的最小垂直距离：①电压小于1KV:6米；②电压I-IOKV以及35KV:7米。
3）起重机严禁越过无防护措施外电线路，与外电线路最小安全距离：①电压小于1KV:沿垂直方向1.5米，沿水平方向L5米；②电压IOKV:沿垂直方向3米,沿水平方向2米；③电压35KV:沿垂直方向4米,沿水平方向3.5米；④电压110KV:沿垂直方向5米，沿水平方向4米；⑤电压220KV:沿垂直方向6米,沿水平方向6米；⑥电压330KV:沿垂直方向7米，沿水平方向7米；⑦电压500KV:沿垂直方向8.5米，沿水平方向8.5米。
2、与外电埋地线路安全距离1）现场开挖沟槽边缘与外电埋地电缆沟槽边缘之间的安全距离不小于0.5米；2）基坑支护锚索入土端部与外电埋地电缆沟槽边缘之间的安全距离不小于0・5米；3）外电架空线路附近开挖沟槽时，必须会同有关部门采取加固措施防止外电架空线路电杆倾倒。
3、隔离防护设施搭设当与外电线路最小距离达不到安全距离时，应搭设隔离防护设施: 1）搭设前应编制外电防护专项方案；2）搭设经供电部门批准，采用线路暂时停电或其他安全技术措施；3）搭设时，电气专业技术人员和安监人员旁站监督；4）应悬挂醒目警告标志及设彩旗、夜间红灯等；5）不得在正下方施工或堆放杂物；6）上下脚手架的斜道不宜设在有外电线路的一侧；7 ）无法搭设防护设施时，采取停电、迁移线路、改变工程位置等措施；8 ）防护设施与外电线路之间，最小安全距离：①电压不大于IOKV:1.7米；②电压35KV:2米；③电压110KV:2.5米;④电压220KV:4米；⑤电压330KV:5米；⑥电压500KV:6米。
移动公司机房、基站电力引入技术规范书
技术规范书移动通信基站供配电系统的设计应符合以下规范标准：《10KV及以下变配电所设计规范》GB 50053《供配电系统设计规范》GB 50052《电信专用房屋设计规范》YD/T 5003《民用建筑电气设计规范》 JGJ/T 16《全国民用建筑工程设计技术措施 (电气部分) 》等现行相关规程规范的规定。
一、主用电源（市电）标准（1）基站侧交流配电箱各相电压应在-15%—+7%范围之间，即187V—235V，零地电压不大于4V，三相电压不平衡度小于4%。
（2）在250米经济供电范围内，采用0.4kV电压等级供电；超过250米，经过技术经济的合理性比较，采用10kV电压等级供电。
宜选用节能型及具备高过载能力的D-yn11接线组别的变压器。
在基站用电末端，0.4kV电压的偏移率不应超过±7%。
（3）对于30米以上较长距离供电宜采用YJV22铠装电力电缆直埋地作为供电主线路；30米以下短距离宜采用YJV非铠装电力电缆穿钢管埋地的供电方式。
地势复杂的场所，宜采用电缆架空供电线路。
架空线路部分宜设置防盗装置。
（4）移动通信基站用电容量应计及通信设备、蓄电池充电、照明、空调、维修等用电容量，预留设备扩容用电容量。
（5）无论何种线材和何种配电方式，出于线路的机械强度考虑，所采用的导线截面不得小于25mm2，且应根据负荷大小、输电距离、压降要求等选择合适的线径；采用三相四线供电时零线截面积不应小于相线的50%，单相制的零线截面应与相线截面相同。
（6）电力杆拉线设置符合相关电力施工标准。
同一档距内各相线垂度应一致，相差不得大于50mm，接入基站档距不得大于25m。
电力杆路通过城镇和村庄时档距不得大于50 米，通过田间不得大于70 米。
（7）采用裸线（钢芯铝铰）或互套电缆线施工时，线路档距中间不应出现接头；采用单芯绝缘线施工时，档距间接头不应超过1 个，且接头距导线的固定点不应小于0.5 米;不同金属、规格、铰向的导线严禁在同一档距内连接。
市电引入技术规范
一.基站低压市电引入施工规范一般规定采用得设备、器材及材料应符合国家现行技术标准得规定,并应有合格证件,设备应有铭牌。
当采用无正式标准得新型原材料及器材时,安装前应经技术鉴定或试验,证明质量合格后方可使用。
采用得新技术、新设备、新材料、新工艺应不低于本规范得质量标准与工艺要求。
架空电力线路得施工及验收,除按本规范执行外,尚应符合国家现行得有关标准规范得规定。
(一)市电引入标准(满足一下所有要求)1、埋地长度不宜小于15米。
对于自建基站交流供电线路宜采用套钢管直埋地得方式引入机房,2、采用铠装电缆埋地引入方式,电缆两端钢带应就近接地,接地方法同上。
3、供基站下电得高低压架空线路应与周围得树木、建筑等保持足够得安全距离。
4、变压器各接线端子应紧固无松动,确保电气接触良好,无氧化、发热现象,接线瓷瓶无破裂;变压器外壳无漏油痕迹。
5、变压器中性点、外壳得接地引下线应确保紧固良好,无断裂、松动现象。
(二)搭火点要求(满足一下所有要求)1、拱火点应合理,三相搭序应正确并美观。
2、连接应牢固,铜铝对接应用线夹,并做滴水湾。
(三)交流配电箱标准(满足一下所有要求)1、交流配电箱位置正确(区分就是否一体化配电箱),符合施工图设计要求。
2、交流配电箱内各种接线连接正确并牢固。
3、进线应用开孔器、用橡皮圈保护。
压接头用热缩套管。
4、交流配电箱与地面距离1、4米,采用2根长度＞1、4米直径45厘米得镀锌钢管引下,一根套铠装电源缆,一根套箱体保护接地。
(四)油机市电切换箱(满足一下所有要求)1、位置应合理、正确、便于移动油机发电。
由各分公司确认。
2、压接头用热缩套管。
3、杆上装(油机切换)箱,箱底离地面距离1、7米,开关箱得整体不得倾斜,箱内接线工艺美观。
4、切换箱尽量安装在山坡脚下杆处,平地尽量装在机房最近杆处。
5、采用2根长度＞1、7米直径45厘米得镀锌钢管引下,一根套铠装电源缆,一根套箱体保护接地。
(五)三相电要求(满足一下所有要求)1、应使用护套颜色为黑色得三相四线制阻燃铠装电缆。
中国铁塔陕西省分公司标准工序规范——市电引入工程 - 副本(1)
三、施工要求 —— 市电引入监理要求
2）、电杆须无裂纹、损伤，档距一般 ≤50米，架空电缆建议30米。
3）、跨越道路时，离地面距离＞6米 ，离山坡、斜坡距离＞4米，离高压 线时距离＞5米，其他线路距离＞1 米。
水泥杆外观的检查
三、施工要求 —— 市电引入监理要求
4）、水泥杆应用8米以上，跨公路10米以上，高山可用7米杆。电杆埋设深度，一
三、施工要求 —— 市电引入工程问题分析（箱体线缆敷设） 3、市电引入工程问题分析
图1-1
图1-2
问题分析：箱体内未做标签标牌、未封堵、铠皮制作不符合要求（详见图1-1）。 要求：铠皮按照低压铠装电缆接地工艺。市电引入的电缆每段电缆的两端都应绑 扎标牌；配电箱的箱体接地线应绑扎标牌；配电箱内空开输出线应贴标签；工作 地、保护地的铜排接地引入线应绑扎标牌，室外地排的接地引接线应绑扎标牌。 配电箱体孔洞都必须用防火泥进行封堵处理，要求从内向外封堵（详见图1-2）。
3）、24V、48V直流配电屏或电源系统设备为95平方毫米；电力室直 流配电屏到自动长、市话交换机室和微波室为95平方毫米；电力室直流配 电屏到总配线架为50平方毫米；移动基站的电源系统设备为50平方毫米。
三、施工要求 —— 市电引入接地要求
2.6、交流保护接地线要求 交流保护地线最小面积： 相线截面积（S）S≤16平方毫米，保护线Sp=S 相线截面积（S）16<S≤35平方毫米时，保护线Sp＝16平方毫米 相线截面积（S）>35平方毫米时，保护线Sp＝1/2S
坑应有斜坡，回填土时应将土块打碎后夯实。拉线坑宜设防沉层。 10）、直线档每8根杆装人字拉，人字拉线应与线路方向垂直。
三、施工要求 —— 市电引入监理要求
11）、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线 侧，安装时不应损伤线股。拉线弯曲部分不应有明显松股，拉线断头处与拉 线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与 本线应扎牢。拉线绑扎线应采用不大于3.2mm（#8或#10）镀锌铁线，扎线 长头为15圈，短头为5圈，扎线尾线应拧花。扎线短头离线尾留25mm，扎 线须均匀、紧密、美观。
市电引入技术规范
一．基站低压市电引入施工规范一般规定采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。
当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验,证明质量合格后方可使用。
采用的新技术、新设备、新材料、新工艺应不低于本规范的质量标准和工艺要求。
架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。
(一）市电引入标准（满足一下所有要求）1、埋地长度不宜小于15米.对于自建基站交流供电线路宜采用套钢管直埋地的方式引入机房，2、采用铠装电缆埋地引入方式，电缆两端钢带应就近接地,接地方法同上.3、供基站下电的高低压架空线路应与周围的树木、建筑等保持足够的安全距离。
4、变压器各接线端子应紧固无松动，确保电气接触良好，无氧化、发热现象，接线瓷瓶无破裂；变压器外壳无漏油痕迹.5、变压器中性点、外壳的接地引下线应确保紧固良好，无断裂、松动现象。
(二）搭火点要求(满足一下所有要求）1、拱火点应合理，三相搭序应正确并美观。
2、连接应牢固，铜铝对接应用线夹，并做滴水湾。
（三）交流配电箱标准（满足一下所有要求）1、交流配电箱位置正确(区分是否一体化配电箱），符合施工图设计要求。
2、交流配电箱内各种接线连接正确并牢固。
3、进线应用开孔器、用橡皮圈保护。
压接头用热缩套管。
4、交流配电箱与地面距离1。
4米，采用2根长度＞1。
4米直径4—5厘米的镀锌钢管引下，一根套铠装电源缆，一根套箱体保护接地。
（四）油机市电切换箱(满足一下所有要求)1、位置应合理、正确、便于移动油机发电.由各分公司确认。
2、压接头用热缩套管。
3、杆上装（油机切换）箱,箱底离地面距离1.7米，开关箱的整体不得倾斜，箱内接线工艺美观。
4、切换箱尽量安装在山坡脚下杆处，平地尽量装在机房最近杆处。
5、采用2根长度＞1。
7米直径4—5厘米的镀锌钢管引下，一根套铠装电源缆，一根套箱体保护接地。
（五)三相电要求(满足一下所有要求）1、应使用护套颜色为黑色的三相四线制阻燃铠装电缆。
外电建设规范
器容量建议按照20kVA 选定）
1.3.2 基本概念引申——线径要求
基本要求
根据基站负荷要求，选择合适的线路，满足三家运营商共享要求
电线线径大小 （mm) 铝线安全载流量 (A)
2.5
10
4
20
6
30
10
50
16
64
25
100
35
105
穿管截流下降率 0.8~0.9 0.8~0.9 0.8~0.9 0.8~0.9 0.8~0.9 0.8~0.9 0.8~0.9 温度截流下降率 0.8~0.9 0.8~0.9 0.8~0.9 0.8~0.9 0.8~0.9 0.8~0.9 0.8~0.9
埋设电缆每个转角处应根据相应符号埋设1块电缆标志桩。 电缆中间每处接头都
应埋设1块电缆中间头标志桩。 电缆交叉、转弯处每隔5-10米装设标识牌，电缆进出工井、隧道及建筑物时， 应在出口两侧装设标识牌。
2.2.3 施工工艺流程——表后电缆布放
2.2.3.6 引入、引上、引下管线施工规范
（1）架空线引入进机房的，导线转换成铠装电缆采用架空7/D2.6mm钢吊线式敷设 ，每30厘米挂钩，并做滴水湾。 （2）引上杆处的铠装电缆应采用长度至少3米、直径5厘米镀锌钢管保护，引上缆、 引上钢管用抱箍均匀分三处固定。 （3）凡是有空隙的管口、孔口均用防火泥封堵、充实。
行安全交底
• 重申安全施工操作规程、安全施工流程及 关键危险工序施工注意事项
2.2.3 施工工艺流程——表后电缆布放
1
新建杆路架空敷设
2
电缆布放方式
3
附挂敷设电力电缆
沿墙电缆敷设 4 地埋电缆敷设
2.2.3 施工工艺流程——表后电缆布放
基站土建及市电引入施工技术规范
土建工程规范为规范基站配套工程的建设，确保工程施工质量要求，加强对工程施工过程中的现场质量管理，全面推行精细化的施工管理，规范工程质量标准和验收要求，保证工程安全、质量、进度和投资，结合南昌移动分公司工程建设实际情况和建筑规范要求，编制了本规范：一、施工准备阶段1.施工单位进场根据建设单位或监理公司下发的《工程任务书》，联系网优部和监理公司进行选点勘察。
2．熟悉设计图纸。
3．基站位置确定后，施工单位与当地相关单位进行协调，及时办完征地相关手续，征地面积和站点位置必须符合移动公司要求（站点确定位置与移动公司网优部定点位置误差不大于100m ）。
4．怔地位置确认完毕后14天内提供地质勘探报告，交给监理审查，监理审查通过后交付铁塔单位进行基础设计，铁塔单位5天内完成基础设计。
5．施工单位拿到铁塔基础图纸后，向南昌移动分公司工程建设办工程负责人和监理公司提交《工程开工报告》，批准后方能施工。
二、施工阶段1、基坑土石方开挖工程：根据设计图纸和建设单位要求对基站平面位置的要求做好工程建筑物定位放线工作，确定铁塔基础和机房位置，以便地网施工单位进场施工。
根据站点位置的地形的情况确定机房地面标高、围墙院内标高、室外散水坡的水平标高，确定铁塔基础独立柱之间的轴线、机房位置、围墙开启的位置，严格按设计图纸要求控制基坑底部尺寸和开挖的深度（室外地坪回填土方厚200㎜不包含基坑深度尺寸之内，此尺寸为室外地面平整场地的厚度）；基坑开挖完毕后，施工单位做好对基坑尺寸和深度、基坑底标高和轴线进行自检，自检合格后，提前一天（或隔夜）通知监理公司专业负责人对基坑进行验收，验收合格后施工单位方可进行下一道工序施工；注：1）、施工单位在开挖基坑时如发现土质较差、地下水位较高和基础持力层承载力不满足设计要求，应立即通知设计单位等相关人员到现场进行勘察，待设计单位负责人现场勘察并作设计变更后再进行施工。
2）、施工单位开挖基坑时，如某该点降坡土方较大，土方开挖需采用风镐或爆破开挖土方，应立即通知监理公司现场监理员当场做好签证相关手续。
《电气技术规范》word版
第二章强电系统2.1 强电系统概述本工程的供电系统均由成都供电局经电业站以低压供电。
A.高压供电系统B.由供电局以一路10 千伏50赫三相三线形式供正常用电。
高压电缆由地下外围墙外埋地引入至电业站内，并接入高压配电屏，分别馈电予干式变压器，变压器初级及次级接线为Dyn11 类别。
C. 低压配电系统（塔楼供电）其他承包商将负责由电业站引出高压电缆接至各塔楼于地下一层的变配电房内的变压器。
在变压器后引出低压母排接至相关的低压配电屏。
然后在屏后引出分支上升电缆对对每层的分层箱及电表箱配电。
而电表箱后的所有强电设备包括进户电线连接驳、管线、住户箱、照明灯头连灯泡、阳台防水灯具、开关、插座连电线等均由本承包商提供。
D. 低压配电系统（住宅公用、停车场、商业裙楼、幼儿园、电影院及地库等非住宅之地方供电）电业站将引出高压电缆接至各塔楼于地下一层的变配电房内的变压器。
在变压器后引出低压母排接至相关的低压配电屏等由其它承包商负责。
本承包商负责在屏后引出多组低压电缆对各自区域内的设备及预留予将来用户/商户的配电装置供电。
各机电主要设备的动力配电由低压配电屏以电缆以直接或间接方式配电至各台机电主要设备之综合控制屏或配电箱。
各单独的负荷点（包括消防卷帘、自动报警系统控制箱等），照明及电插座等之配电应以电线穿管方式（暗敷或明敷）由各自有关的照明动力配电箱供电。
该等照明动力配电箱的配电电源应由低压配电屏以直接或间接方式供电。
E.防雷接地系统F.本工程之防雷接地系统将采用共享接地方式，建筑物之桩基承台和底板作为共享接地体，而塔楼屋顶上装设避雷带，防雷引下线将利用混凝土柱子内之主钢筋通长焊接，并将屋顶上之避雷带及建筑物之底板接地体连接。
所有建筑物外墙之金属门窗须接上主钢构成之防雷接地系统上。
若项目为高层建筑，为防护侧向雷击，在离地30 米及以上的楼板，每层围绕建筑物外侧之圈梁的主钢筋焊接连通作均压环，并与防雷引下线焊接连通。
一切外露在建筑物之金属件均需与防雷保护系统（如避雷带、防雷引下线等）连接。
电力工程施工技术方案与规范
电力工程施工技术方案与规范电力工程施工技术方案与规范包括以下内容：一、一般规定1.适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2.配电箱户表后应根据室内用电设备的不同功率分别配线供电；大功率家电设备应独立配线安装插座。
3.配线时，相线与零线的颜色应不同；同一住宅相线（l）颜色应统一，零线（n）宜用蓝色，保护线（pe）必须用黄绿双色线。
4.导线间和导线对地间电阻必须大于0.5mΩ。
5.各弱电子系统均用星型结构。
6.进线穿线管2~3根从户外引入家用信息接入箱。
出线穿线管从家用信息箱到各个户内信息插座。
所敷设暗管（穿线管）应采用钢管或阻燃硬质聚氯乙烯管（硬质pvc管）。
7.直线管的管径利用率应为50%～60%，弯管的管径利用率应为40%～50%。
8.所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采取有效抑制干扰的措施。
二、强电施工程序1.按照图纸确定施工方案。
2.根据实际情况确定施工方法和顺序，合理安排施工进度。
3.按照施工进度计划合理安排人员、材料和设备。
4.按照施工规范进行施工，确保施工质量符合要求。
5.施工过程中做好记录和检查，及时处理问题并做好验收准备。
6.竣工验收合格后交付使用。
三、弱电施工程序1.按照图纸确定弱电施工方案。
2.根据实际情况确定弱电施工方法和顺序，合理安排施工进度。
3.弱电系统施工过程中应采取防静电、防电磁干扰等措施。
4.弱电系统施工过程中应使用合适的工具和材料，并注意成品保护。
5.弱电系统调试过程中应按照调试方案进行，并做好记录和检查。
6.竣工验收合格后交付使用。
以上是电力工程施工技术方案与规范的一般规定和强弱电施工程序的简要介绍，实际施工过程中可能需要根据具体情况进行调整和完善。
施工现场临时用电安全技术规范(JGJ46-2005)
施工现场临时用电安全技术规范第一章总则第1.0.1条为了贯彻国家安全生产的方针政策和法规，保障施工现场用电安全，防止触电事故发生，促进建设事业发展，特制定本规范。
第1.0.2条本规范适用于全民、集体、个体单位的工业与民用建筑施工现场临时用电工程中的中性点直接接地的380/220V三相四线制的低压电力系统。
对1kV及以上的高压变配电工程，应按照国家有关标准、规范执行。
第1.0.3条建筑施工现场临时用电中的其它有关技术问题尚应遵守现行的国家标准、规范或规程规定。
第二章用电管理第一节临时用电的施工组织设计第2.1.1条临时用电设备在5台及5台以上或设备总容量在50kW及50kW以上者，应编制临时用电施工组织设计。
第2.1.2条临时用电设备在5台以下和设备总容量在50kw以下者，应制定安全用电技术措施和电气防火措施。
第2.1.3条临时用电施工组织设计的内容和步骤应包括：一、现场勘探；二、确定电源进线，变电所、配电室、总配电箱、分配电箱等的位置及线路走向；三、进行负荷计算；四、选择变压器容量、导线截面和电器的类型、规格；五、绘制电气平面图、立面图和接线系统图；六、制定安全用电技术措施和电气防火措施。
第2.1.4条临时用电工程图纸必须单独绘制，并作为临时用电施工的依据。
第2.1.5条临时用电施工组织设计必须由电气工程技术人员编制，技术负责人审核，经主管部门批准后实施。
第2.1.6条变更临时用电施工组织设计时必须履行第2.1.5条规定手续，并补充有关图纸资料。
第二节专业人员第2.2.1条安装、维修或拆除临时用电工程，必须由电工完成。
电工等级应同工程的难易程度和技术复杂性相适应。
第2.2.2条各类用电人员应做到：一、掌握安全用电基本知识和所用设备的性能；二、使用设备前必须按规定穿戴和配备好相应的劳动防护用品；并检查电气装置和保护设施是否完好。
严禁设备带“病”运转；三、停用的设备必须拉闸断电，锁好开关箱；四、负责保护所用设备的负荷线、保护零线和开关箱。
(完整版)外电建设规范
宏站（需配制空调） 负载容量较小站点， 接电较困难宏站
所有通信站点 直供电非常困难的宏站
1.线路损耗 较大 2.维护成本 较高
负载较小且 接电较困难 站点
1.3.1 基本概念引申——容量的选定
农村和乡镇偏远末端基站，考虑 三家运营商通信设备用电需求， 交流电源引入容量要求不小于 10kW（自建变压器的基站，变压 器容量建议按照20kVA 选定）
1、水泥杆应用8米以上，跨公路10米以上，高山可用7米杆。电杆组立后回填土时，应分层 夯实，并超出地面0.3米。电杆埋设深度，一般为杆长的六分之一，参见如下：
杆长（m）
7
8
9
10
12
15
深度M 规定 1.4 1.5 1.6 1.8 2.2 2.5
2、吊线应采用不小于7/D3.0mm的镀锌钢绞线； 3、电缆在吊线上以吊钩敷设，吊钩的间距为0.5m。
2.2.3 施工工艺流程——表后电缆布放
2.2.3.3 电缆沿墙敷设
（1）沿墙敷设应打吊线固定线缆，吊线应采用不小于7/D 3.0mm 的镀锌钢绞线。吊线支架 的间距每8米一个，在转角处应根据情况调整。
2.2.3 施工工艺流程——表后电缆布放
（2）为了很好的保护电缆不受损坏，在 沿墙敷设时必须穿蓝色波纹管保护。在转 弯处应采用金属蛇皮管保护。 （3）线路敷设要做到横平竖直，确保美 观。
2.2.3 施工工艺流程——表后电缆布放
（3）进机房或进设备前，下杆处建议做窨井，放余缆510米，盘圈直径1.5米。
（4）直埋电缆在直线段每隔50～100m处、电缆接头处、 转弯处、进入建筑物等处，应设置明显的方位标志或标桩。
2.2.3 施工工艺流程——表后电缆布放
2.2.3.5 电缆地埋标志桩相关规范
住宅小区充电设施建设及电力接入技术规范
住宅小区充电设施建设及电力接入技术规范1 范围本文件规定了住宅小区充电设施建设及电力接入技术规范的术语和定义、规划设计、电力接入技术要求、充电设施建设技术要求和充电设备要求。
本文件适用于新建住宅小区电动汽车充电设施（以下简称“充电设施”）建设及电力接入工程，既有住宅小区增设充电设施时，应符合本规范中相关的技术要求。
2 规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。
其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 3096 声环境质量标准GB 8702 电磁环境控制限值GB/T 14549 电能质量公用电网谐波GB 17625.1 电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB/Z 17625.6 电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生谐波电流的限制GB/T 18487.1 电动汽车传导充电系统第1部分:通用要求GB/T 18487.2 电动汽车传导充电系统第2部分：非车载传导供电设备电磁兼容要求GB/T 34657.1 电动汽车传导充电互操作性测试规范第1部分：供电设备GB 50016 建筑设计防火规范GB 50053 20kV及以下变电所设计规范GB 50055 通用用电设备配电设计规范GB 50057 建筑物防雷设计规范GB 50060 3～110kV高压配电装置设计规范GB 50067 汽车库、修车库、停车场设计防火规范GB/T 51313—2018 电动汽车分散充电设施工程技术标准DL/T 448 电能计量装置技术管理规程NB/T 33001 电动汽车非车载传导式充电机技术条件NB/T 33002 电动汽车交流充电桩技术要求DB 33/1211 民用建筑电动汽车充电设施配置与设计规范JJG 1148 电动汽车交流充电桩检定规程JJG 1149 电动汽车非车载充电机检定规程3 术语和定义下列术语和定义适用于本文件。
外电引入工程施工工艺要求V2-20130110
外电引入工程施工工艺要求一、一般要求1、局站用电应通过用电申请程序向国家电网申请，严禁未经过国家电力局允许私拉乱接电源线，对电网造成严重损失的单位和个人要追究相应的法律责任。
2、施工单位应在施工前进行施工组织设计，其中包括人员架构、施工方案、施工计划、施工安全技术措施、危险源识别及应急预案等，应对所有人员进行工程相关的安全教育和培训。
3、施工人员必须持证上岗,不得带病、酒后作业。
4、施工现场应设置安全区域，设置警示标志，工具和材料不得随意堆放在沟边或挖出的土坡上，以免落入地沟伤害人体。
5、施工现场应无障碍物。
如有沟渠、建筑物、悬崖、陡坎等必须采取有效的安全措施后方可施工。
6、文明施工，不得违章作业，在遇有高空、带电、吊车装运、立杆等危险作业时，各种作业必须依照其相应的操作规程（具体请参阅《电业安全工作规程》），在发现重大隐患或特别危急情况时，应停止作业。
7、如遇挖沟、电缆埋地等作业，应提前通知相关单位或个人，以避免现场施工中发生不必要的损失。
8、施工作业人员必须正确使用符合国家安全标准的劳动保护用品（安全帽、安全带、绝缘鞋、绝缘手套），做好安全防护措施。
严禁穿拖鞋、硬底鞋或赤脚进行作业。
9、封焊线缆使用喷灯应遵守：（1）使用喷灯前应仔细检查，确保喷灯不漏气、漏油，加油不准装满，气压不可过高。
（2）不准在任何易燃物附近预热、点燃和修理喷灯，不准把喷灯放在火炉上加热。
（3）燃烧着的喷灯不准加油．加油时必须将火焰熄灭，待冷却后才能加油。
（4）喷灯应使用规定的油料，禁止随意替代。
（5）不准用喷灯烧水、烧饭等。
（6）喷灯用完后，必须及时放气，并开关一次油门，避免喷灯堵塞。
（7）使用卡式气体和灌气式喷灯时，必须仔细检查储气瓶，确保不漏气；严禁将储气瓶靠近火源或暴晒。
10、线路作业前，工作负责人应根据工作需要作好停电、验电、接地措施，断开所有电源侧的开关，并断开会危及线路停电作业又无法采取措施的交叉跨越、平行和同杆线路的电源的开关．以及断开有可能返回低压电源的开关。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一．基站低压市电引入施工规范一般规定采用的设备、器材及材料应符合国家现行技术标准的规定，并应有合格证件，设备应有铭牌。
当采用无正式标准的新型原材料及器材时，安装前应经技术鉴定或试验，证明质量合格后方可使用。
采用的新技术、新设备、新材料、新工艺应不低于本规范的质量标准和工艺要求。
架空电力线路的施工及验收，除按本规范执行外，尚应符合国家现行的有关标准规范的规定。
（一）市电引入标准（满足一下所有要求）1、埋地长度不宜小于15米。
对于自建基站交流供电线路宜采用套钢管直埋地的方式引入机房，2、采用铠装电缆埋地引入方式，电缆两端钢带应就近接地，接地方法同上。
3、供基站下电的高低压架空线路应与周围的树木、建筑等保持足够的安全距离。
4、变压器各接线端子应紧固无松动，确保电气接触良好，无氧化、发热现象，接线瓷瓶无破裂；变压器外壳无漏油痕迹。
5、变压器中性点、外壳的接地引下线应确保紧固良好，无断裂、松动现象。
（二）搭火点要求（满足一下所有要求）1、拱火点应合理，三相搭序应正确并美观。
2、连接应牢固，铜铝对接应用线夹，并做滴水湾。
（三）交流配电箱标准（满足一下所有要求）1、交流配电箱位置正确（区分是否一体化配电箱），符合施工图设计要求。
2、交流配电箱内各种接线连接正确并牢固。
3、进线应用开孔器、用橡皮圈保护。
压接头用热缩套管。
4、交流配电箱与地面距离1.4米，采用2根长度＞1.4米直径4-5厘米的镀锌钢管引下，一根套铠装电源缆，一根套箱体保护接地。
（四）油机市电切换箱（满足一下所有要求）1、位置应合理、正确、便于移动油机发电。
由各分公司确认。
2、压接头用热缩套管。
3、杆上装（油机切换）箱，箱底离地面距离1.7米，开关箱的整体不得倾斜，箱内接线工艺美观。
4、切换箱尽量安装在山坡脚下杆处，平地尽量装在机房最近杆处。
专业文档供参考，如有帮助请下载。
．5、采用2根长度＞1.7米直径4-5厘米的镀锌钢管引下，一根套铠装电源缆，一根套箱体保护接地。
（五）三相电要求（满足一下所有要求）1、应使用护套颜色为黑色的三相四线制阻燃铠装电缆。
2、除租用机房外，三相线线径应不小于25mm2，中性线不小于25mm2。
3、交流中性线与保护地不接触，不合用。
4、三相四线，尽量各相均衡，单相电压范围为185V～265V。
5、电源线走线合理、整齐。
（六）杆路要求（满足一下所有要求）1．线路的路径选择应符合下列规定：①应根据农村发展规划相结合、方便机耕，少占农田。
②路径短、交叉、跨越、转角少、靠近道路、方便施工、运行和维修方便。
③应尽量避开易受洪水、雨水冲刷的地方，严禁跨越堆放可燃物，爆炸物的场院、房屋等地方立杆和地埋电缆。
2、电杆须无裂纹、损伤，档距一般≤50米，架空电缆建议30米。
3、跨越道路时，离地面距离＞6米，离山坡、斜坡距离＞4米，离高压线时距离＞5米，其他线路距离＞1米。
4、水泥杆应用8米以上，跨公路10米以上，高山可用7米杆。
电杆埋设深度，一般为杆长的六分之一，参见如下：7 8 9 10 12 15 杆长（m）2.51.41.81.52.21.6深度M规定5、直线杆的横向位移不大于50毫米，电杆倾斜不应使杆梢的位移大于半个杆梢。
6、转角杆不得向内倾斜，向外角倾斜不应使杆梢位移大于一个杆梢，分角拉线应与线路分角线方向对正。
7、拉线与电杆的夹角一般为45度，若受地形限制，可适当减小，但不应小于30度。
当一基电杆上装设多条拉线时，各条拉线的受力应一致。
不得有过松、过紧、受力不均匀的现象，拉桩杆（高板拉）应向张力反方向倾斜10-20度。
8、拉桩坠线上端固定点距杆顶端为0.25米。
9、拉线棒应露出地面为0.3-0.5米，拉线棒与拉线盘应垂直，拉线坑应有斜坡，回填土时应将土块打碎后夯实。
拉线坑宜设防沉层。
10、线夹舌板与拉线接触应紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损专业文档供参考，如有帮助请下载。
．伤线股。
拉线弯曲部分不应有明显松股，拉线断头处与拉线主线应固定可靠，线夹处露出的尾线长度为300～500mm，尾线回头后与本线应扎牢。
拉线绑扎线应采用不大于3.2mm（#8或#10）镀锌铁线，扎线长头为15圈，短头为5圈，扎线尾线应拧花。
扎线短头离线尾留25mm，扎线须均匀、紧密、美观。
11、直线档每8根杆装人字拉，人字拉线应与线路方向垂直。
12、终端杆不得向受力方向倾斜，向拉线倾斜不应使杆梢位移大于一个杆梢，有地形的角拉、终端拉拉距比1:0.75以上，终端杆的拉线及耐张杆承力拉线应与线路方向对正，长杆路终端拉应采用双拉。
13、钢吊线7/2.2,拉线7/2.6。
或25、35平方毫米。
14、杆洞深度无法达标的须做护墩，但杆深须确保杆长的十二之一深。
护墩的高度应大于未挖杆深部分的1.5倍，护敦上直径不少于电杆直径的8倍（含杆），护墩下直径是上直径的1.3倍。
护墩需用混凝土内外筑实片石无空隙。
（七）横担要求（满足一下所有要求）1、按用途的安装形式的不同，可分为正横担、侧横担（单双挑）和合横担（双横担）、正横担用于受力正常直线杆；侧横担用于线路靠近建筑物的距离太近；合横担用于转角、耐性、终端等随力较大直线杆。
2、线路单横担的安装，直线杆应装于受电侧；分支杆、90°转角杆(上、下)及终端杆应装于拉线侧。
3、上层横担及抱箍距杆顶距离不宜小于200mm。
4、横担安装应平正，安装偏差应符合下列规定：a)横担端部上下歪斜不应大于20mm。
b)横担端部左右扭斜不应大于20mm。
c)双杆的横担，横担与电杆连接处的高差不应大于连接距离的5/1000；左右扭斜不应大于横担总长度的1/100。
5、凡是线路经过I、II级公路、铁路、河流、通讯线、有线电视，均采用双横担或采用耐张装置。
6、以螺栓连接的构件应符合下列规定：a) 螺杆应与构件面垂直，螺头平面与构件间不应有间隙。
b) 螺栓紧好后，螺杆丝扣露出的长度，单螺母不应少于两个螺距；双螺母可与螺母相平。
c) 当必须加垫圈时，每端垫圈不应超过2个。
7、螺栓的穿入方向应符合下列规定：专业文档供参考，如有帮助请下载。
．a)对立体结构：水平方向由内向外；垂直方向由下向上。
b)对平面结构：顺线路方向，双面构件由内向外，单面构件由送电侧穿入或按统一方向；横线路方向，两侧由内向外，中间由左向右(面向受电侧)；垂直方向，由下向上。
10、绝缘子安装应牢固，连接可靠，防止积水。
安装时应清除表面灰垢、附着物及不应有的涂料。
11、瓷横担安装应符合下列规定：a)当直立安装时，顶端顺线路歪斜不应大于10mm。
b)当水平安装时，顶端宜向上翘起5°～15°；顶端顺线路歪斜不应大于20mm。
c)当安装于转角杆时，顶端竖直安装的瓷横担支架应安装在转角的内角侧(瓷横担应装在支架的外角侧)。
d)全瓷式瓷横担绝缘子的固定处应加软垫。
（八）导线要求（满足一下所有要求）1、导线在展放过程中，应防止发生导线擦伤、断股、扭弯、小圈等现象，放线时，绝缘线不得在地面、杆塔、横担、瓷瓶或其它物体上拖拉，以防损伤绝缘层。
2、线芯损伤的处理：2.1 线芯截面损伤不超过导电部分截面的17%时，可敷线修补，敷线长度应超过损伤部分，每端缠绕长度超过损伤部分不小于100mm。
2.2 线芯截面损伤在导电部分截面的6%以内，损伤深度在单股线直径的1/3之内，应用同金属的单股线在损伤部分缠绕，缠绕长度应超出损伤部分两端各30mm。
2.3 线芯损伤有下列情况之一时，应锯断重接：a)在同一截面内，损伤面积超过线芯导电部分截面的17%；b)钢芯断一股。
3 绝缘层的损伤处理：3.1 绝缘层损伤深度在绝缘层厚度的10%及以上时应进行绝缘修补。
可用绝缘自粘带缠绕，每圈绝缘粘带间搭压带宽的1/2，补修后绝缘自粘带的厚度应大于绝缘层损伤深度，且不少于两层。
也可用绝缘护罩将绝缘层损伤部位罩好，并将开口部位用绝缘自粘带缠绕封住。
3.2 一个档距内，单根绝缘线绝缘层的损伤修补不宜超过三处。
4 绝缘线连接的一般要求：4.1 绝缘线的连接不允许缠绕，应采用专用的线夹、接续管连接。
4.2 不同金属、不同规格、不同绞向的绝缘线，无承力线的集束线严禁在档内做承力连接。
4.3 在一个档距内，分相架设的绝缘线每根只允许有一个承力接头，接头距导线固定点的专业文档供参考，如有帮助请下载。
．距离不应小于0.5m，低压集束绝缘线非承力接头应相互错开，各接头端距不小于0.2m。
4.4 铜芯绝缘线与铝芯或铝合金芯绝缘线连接时，应采取铜铝过渡连接。
4.5 剥离绝缘层、半导体层应使用专用切削工具，不得损伤导线，切口处绝缘层与线芯宜有45°倒角。
4.6 绝缘线连接后必须进行绝缘处理。
绝缘线的全部端头、接头都要进行绝缘护封，不得有导线、接头裸露，防止进水。
4.7 中压绝缘线接头必须进行屏蔽处理。
5 绝缘线接头应符合下列规定：5.1 线夹、接续管的型号与导线规格相匹配；5.2 压缩连接接头的电阻不应大于等长导线的电阻的1.2倍，机械连接接头的电阻不应大于等长导线的电阻的2.5倍，档距内压缩接头的机械强度不应小于导体计算拉断力的90%；5.3 导线接头应紧密、牢靠、造型美观，不应有重叠、弯曲、裂纹及凹凸现象。
6 承力接头的连接和绝缘处理：6.1 承力接头的连接采用钳压法、液压法施工，在接头处安装辐射交联热收缩管护套或预扩张冷缩绝缘套管(统称绝缘护套)，其绝缘处理示意图如下。
承力接头钳压连接绝缘处理见图3图3 承力接头钳压连接绝缘处理示意图1—绝缘粘带；2—钳压管；3—内层绝缘护套；4—外层绝缘护套；5—导线；6—绝缘层倒角；7—热熔胶；8—绝缘层7 钳压法施工：7.1 将钳压管的喇叭口锯掉并处理平滑。
7.2 剥去接头处的绝缘层、半导体层，剥离长度比钳压接续管长60～80mm。
线芯端头用绑专业文档供参考，如有帮助请下载。
．线扎紧，锯齐导线。
7.3将接续管、线芯清洗并涂导电膏。
7.4按表10规定的压口数和图6压接顺序压接，压接后按钳压标准矫直钳压接续管。
7.5 将需进行绝缘处理的部位清洗干净，在钳压管两端口至绝缘层倒角间用绝缘自粘带缠绕成均匀弧形，然后进行绝缘处理。
表10 导线钳压口尺寸和压口数钳压部位尺寸（mm）压口尺寸压口数型号导线mm）D（a3 a1 a2 14 32 15 14.5 LGJ-25 31 钢芯1493.5LGJ-353417.542.51648.5LGJ-5038105.520.56352012.532LJ-25614.04336LJ-3525816.545LJ-502540注：压接后尺寸的允许误差铜钳压管为±0.5mm，铝钳压管为±1.0mm。
导线钳压方法见图6。
图6 导线钳压示意图注：压接观上数字1、2、3、…表示压接顺序7.6 钢芯铝绞线接头处的绝缘层、半导体层的剥离长度，当钢芯对接时，其一根绝缘线比专业文档供参考，如有帮助请下载。
