中考物理专题复习小专题五电路设计与电路故障分析练习
初中物理动态电路及电路故障分析专题
中考物理專題五動態電路及電路故障分析一、復習目標：1、會分析滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化；2、會分析開關の斷開或閉合引起電路中電學物理量の變化；3、會判斷兩種基本の電路故障（斷路和短路）。
二、知識儲備：1、串聯電路是分壓電路，在串聯電路中，電阻越大の，分の電壓越（多或少）；並聯電路是分流電路，在並聯電路中，電阻越大の分の電流越（多或少）。
2、在串聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）；在並聯電路中，當只有其中一個電阻の阻值變大時，它の總電阻將變（大或小）。
3、有公式I=U/R得，當電壓不變時，電阻越大，電流就越（大或小）；有公式U=IR得，通過電阻の電流越大，它兩端の電壓也越（大或小）；4、是斷路；短路。
5、電流錶の特點是電阻很（大或小），通常相當於，電壓表の特點是電阻很（大或小），通常相當於。
三、典型例題動態電路部分第一種類型：滑動變阻器の滑片Pの位置の變化引起電路中電學物理量の變化（一）．串聯電路中滑動變阻器の滑片Pの位置の變化引起の變化例一、如圖1，是典型の伏安法測電阻の實驗電路圖，當滑片P向右移動時，請你判斷A表和V表の變化。
分析；先確定電路，再看電阻の變化，再根據歐姆定律判斷電流の變化，最後根據歐姆定律の變形公式判斷電壓の變化。
針對練習（1）、如圖2，當滑片P向左移動時，A表和V表將如何變化。
（2）、如圖3，當滑片P向左移動時，A表和V表將如何變化（3）、在如圖4所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電流錶示數變大，燈變暗。
(B)電流錶示數變小，燈變亮。
(C)電壓表示數不變，燈變亮。
(D)電壓表示數不變，燈變暗。
（4）、在如圖5所示電路中，當閉合開關後，滑動變阻器の滑動片P向右移動時（）(A)電壓表示數變大，燈變暗。
(B)電壓表示數變小，燈變亮。
(C)電流錶示數變小，燈變亮。
(D)電流錶示數不變，燈變暗。
专项05 电路故障与动态电路分析—2022年中考物理真题分项汇编试题及答案
C. 温度升高时电路中电流变大D. 温度降低时电路的总功率变大
【答案】D。
【解析】A．由图可知，该电路为串联电路，由于电表并联在热敏电阻R1的两端，因此该电表为电压表，故A错误；
BC．当热敏电阻的温度升高时，热敏电阻的阻值变大，电路的总电阻变大，根据欧姆定律可知，电路中的电流变小，根据U=IR可知，定值电阻R2两端的电压变小，根据串联电路的电压规律可知，热敏电阻两端的电压变大，即电压表示数变大，故BC错误；
B. 电流表示数不变，电压表示数变小；
C. 电流表示数不变，电压表示数不变；
D. 电流表示数变小，电压表示数变小
9.（2022·山东临沂）如图所示电路，闭合开关后，将滑动变阻器的滑片从最右端向左移动一小段距离的过程中（ ）。
A. 电流表示数变小B. 电压表示数变小
C. 灯泡的功率变大D. 电路总功率变大
3.（2022·四川南充）某同学在实验室连接了如图所示的电路，开关S闭合后，滑动变阻器滑片从a端向b端滑动过程中，下列说法正确的是（ ）。
A. 电流表A的示数会增大B. 电压表V3的示数会增大
C. 三个电压表的示数之和变小D. 电压表V3与电流表A的示数比值在减小
4.（2022·四川南充）如图所示，电路中电源电压保持不变，闭合开关 后，滑动变阻器滑片P向左移动时，下列说法正确的是（ ）。
C. 滑动变阻器的电阻变大，它两端的电压不变；
D. 电流表的示数变大，电路中的总电阻变大
7.（2022·江苏扬州）测温棚内的自动测温装置除测量体温外还能记录通过的人数。如图所示，R为定值电阻， 是光敏电阻，电源电压为3V。闭合开关S，无人通过时，电压表示数为2.5V，有人通过时，挡住入射到光敏电阻上的光，光敏电阻阻值变为10Ω，电压表示数变为2V，装置计数一次。下列说法正确的是（ ）。
(河北专版)中考物理复习方案 专题05 电路故障分析试题-人教版初中九年级全册物理试题
专题(五)电路故障分析【简单电路】一、串联特点:一断都断,一短不都短1.确定故障类型(短路或断路):(1)依据电流表的示数:电流表有示数故障为短路,电流表无示数故障为断路。
(2)依据灯的亮灭:2个灯都不亮故障为断路,一个灯亮一个灯不亮故障为短路。
2.确定故障的具体位置:(1)断路时用电压表确定断路位置:若电压表有示数,则与其并联的用电器断路;若电压表无示数,则断点在电压表并联的两点之外。
(2)短路时用电压表确定短路位置:若电压表无示数,则与其并联的用电器短路;若电压表有示数,则短路在电压表并联的两点之外。
二、并联特点:一短都短,一断不都断根据各支路互不影响,在并联电路中,若某一支路用电器不工作,则此支路出现了断路。
短路会损坏电源,因此初中阶段一般不考查短路。
【家庭电路(各用电器并联)】1.试电笔检查:进户零线断了,氖管都发光。
进户火线断了,氖管都不发光。
2.检验灯泡检查:正常发光短路,不发光断路,不正常发光检验支路正常。
3.根据并联电路特点判断:用电器都不工作,发生短路或过载,同时空气开关跳闸。
某个用电器不工作,则该用电器所在支路断路。
类型一简单电路的电路故障分析一、选择题1.如图ZT5-1所示电路中,闭合开关后发现L1和L2均不发光,电流表无示数。
为了找出故障原因,小华用电压表进行检测,发现ab间电压为0,ac间电压为3 V,bc间电压为3 V,则电路故障可能是()图ZT5-1A.L1断路B.L1短路C.L2断路D.L2短路2.如图ZT5-2所示电路,电源电压为12 V,闭合开关S,移动滑动变阻器的滑片P,小灯泡始终不亮,电流表示数为零,电压表示数为12 V,则电路发生的故障可能是()图ZT5-2A.开关接触不良B.电流表断路C.滑动变阻器断路D.灯泡断路3.如图ZT5-3所示电路图中,闭合开关S后,灯泡L1、L2不亮,电压表无示数,用一根导线分别并联在灯L1、L2和开关S两端,发现接到L2两端时L1亮,其故障是()图ZT5-3A.L1短路B.L2短路C.L1断路D.L2断路4.[2018·某某]小明同学在“探究串联电路电压规律”的实验中,按如图ZT5-4所示的电路图连接实物图。
中考物理专题复习家庭电路故障题及答案解析
一、初中物理家庭电路故障的分析问题1．小刚晚上做作业时，把台灯的插头插入插座，闭合台灯开关后，他家所有的照明灯都突然熄灭，检查发现总开关已跳闸，故障可能是()A．台灯插头处出现了短路B．台灯灯泡处出现了短路C．台灯开关的两接线碰线D．插座处出现了短路【答案】B【解析】【分析】【详解】A．如果是台灯插头处出现了短路，不闭合开关，也会跳闸，故A不符合题意；B．如果台灯灯泡处出现了短路，则闭合开关时才会短路电源，故B符合题意；C．如果台灯开关的两接线碰线，闭合开关，两接线必须相碰，这是正常的现象，故C不符题意；D．如果插座处出现了短路，不插台灯，电源也会被短路，故D不符题意。
故选B。
2．如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断．用试电笔测试灯头的两端C、D，发现这两处都能使试电笔的氖管发光，再用试电笔测试B处氖管不发光．若电路中只有一处故障，则（）A．AC段某处断路B．BD段某处断路C．电灯L断路D．电灯L短路【答案】B【解析】【分析】【详解】AC段某处断路时，则试电笔接触D点时，氖管不发光，故A错误；BD段某处断路，则试电笔接触CD点时，氖管发光，接触B点时不发光，故B正确；电灯L断路，则试电笔接触D点时，氖管不发光，故C错误；D、电灯L短路，则电源短路，电路中电流过大，保险丝会熔断，与题意不符，故D错误；故应选B。
3．某家庭电路的组成如图所示。
下列说法正确的是（）A．图中的三个插座是串联的B．控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法C．彩灯接入电路后都不亮，是由于其中的一个小彩灯短路D．家庭电路中的空气开关突然“跳闸”，一定是因为电路中出现了短路【答案】B【解析】【分析】【详解】A．从图中可以看到，三个插座是并联的，A错误；B．电路要先接开关，再接灯泡，控制灯泡的开关要接在火线与灯泡之间，图中所示是正确的接法，B正确；C．彩灯接入电路后都不亮，不是由于其中的一个小彩灯短路，如果其中一个小彩灯短路，那么其余小彩灯还是能亮的，C错误；D．家庭电路中的空气开关突然“跳闸”，有可能是电路中出现了短路，也有可能是用电器总功率过大，D错误。

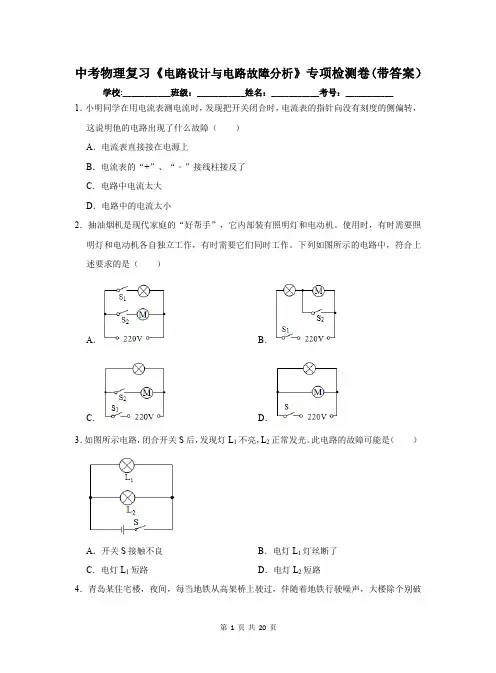

中考物理复习《电路设计与电路故障分析》专项检测卷(带答案)
中考物理复习《电路设计与电路故障分析》专项检测卷(带答案）学校:___________班级：___________姓名：___________考号：___________1．小明同学在用电流表测电流时，发现把开关闭合时，电流表的指针向没有刻度的侧偏转，这说明他的电路出现了什么故障（）A．电流表直接接在电源上B．电流表的“+”、“﹣”接线柱接反了C．电路中电流太大D．电路中的电流太小2．抽油烟机是现代家庭的“好帮手”，它内部装有照明灯和电动机。
使用时，有时需要照明灯和电动机各自独立工作，有时需要它们同时工作。
下列如图所示的电路中，符合上述要求的是（）A．B．C．D．3．如图所示电路，闭合开关S后，发现灯L1不亮，L2正常发光。
此电路的故障可能是（）A．开关S接触不良B．电灯L1灯丝断了C．电灯L1短路D．电灯L2短路4．青岛某住宅楼，夜间，每当地铁从高架桥上驶过，伴随着地铁行驶噪声，大楼除个别破损的灯泡外，左侧的楼道灯和右侧的走廊灯“自动”亮起，如图所示。
白天地铁驶过，不会出现这种情况。
已知S1为声控开关（有声闭合、无声断开），S2为光控开关（夜间闭合、白天断开），该大楼每层连接楼道灯L1、走廊灯L2的电路为图中的（）A．B．C．D．5．某输液警报器能在药液流完时，通过电铃发声报警。
该报警器内部有一可变电阻R，其阻值随管内液体的减少而减小。
通过电铃的电流需要达到一定大小时电铃才能发声。
下列几个电路中符合报警要求，且当输液管内液体越少，电表的示数也越小的是（）A．B．C．D．6．“工夫茶”是融精神、礼仪、沏泡技艺为一体的茶道形式，如图是泡“工夫茶”用的电茶炉，在电路中用R1和R2代表消毒锅和煮水壶，当闭合开关S后，R1和R2才能工作，但不能同时加热，选项的电路中符合要求的是（）A．B．C．D．7．如图所示是一种具有定时功能的电子计时器。
“定时开关”在电路刚连通时，处于“闭合状态”，达到设定时间后自行断开，铃声响起。
中考物理二轮复习核心考点讲解与训练—电路故障分析(含答案解析)
中考物理二轮复习核心考点讲解与训练—电路故障分析（含答案解析）知识点一电路故障(若只有一处故障)实验电路图故障（有且只有一处）现象电压表电流表电流表被短接有示数无示数电流表处断路无示数无示数电压表被短接无示数有示数电压表处断路定值电阻被短接无示数有示数，且示数偏大定值电阻处断路有示数且接近电源电压无示数电压表串联在电路中滑动变阻器上面两个接线柱接入电路移动滑片，电表示数不变，电压表示数接近电源电压滑动变阻器下面两个接线柱接入电路移动滑片，电表示数不变知识点二、判断方法1.因为电压表的内阻很大，当电压表直接与用电器串联连入电路时，电路可以看断路。
此时电路中的电流表示数几乎为0，电压表的示数等于电源电压(题目中最常考到)。
2.当电压表与导线并联时，电压表被短路，其读数为零。
3.电流表的内阻很小，当电流表直接与用电器并联连入电路时，可以将其看作一段导线，用电器被短路。
4.用电流表、电压表或导线来检测故障(1)电压表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。
(2)电流表并联:有示数:并联部分以外通路，并联部分断路;无示数:并联部分以外断路或并联部分短路。
(3)导线并联:有特征的用电器(电灯、电表等)不工作:并联部分断路、并联部分以外断路、并联部分短路。
1.（2023•烟台）在电学实验中，遇到电路故障时常用电压表来检测。
如图所示，电源电压恒为4.5V，闭合开关后两灯均不亮，用电压表先后测得ad、ac和ab两端的电压均为4.5V，则故障可能是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路【解答】解：根据电路图可知，两个灯泡串联接入电路中；闭合开关后两灯均不亮，这说明电路出现了断路故障；用电压表先后测得ad、ac和ab两端的电压均为4.5V，这说明a到电源负极、b到电源正极之间是接通的，所以故障是ab之间出现了断路现象，即灯L1断路。
故选：A。
2.（2023•福建）如图所示，闭合开关S，滑动变阻器滑片P移动过程中，灯突然熄灭，电压表和电流表均无示数。
贵州省中考物理复习系列 专题(五)电路故障分析
小专题(五) 电路故障分析电路故障分析是具有综合考查电路知识、电流表、电压表的使用方法的一种题型，是中考考试中常见的题型之一．电路中常见的故障是断路和短路，检验的方法有导线短接法(要用电灯泡或电流表配合检查)、小灯泡法、电压表法、电流表法等．把电流表依次与可能发生故障的元件(除电源外)并联，如果电流表有读数，其他部分开始工作，则此时与电流表并联的部分断路．检查时，电流表要选择最大的量程且用试触法，以免烧坏电流表．在串联电路中：当电路断路时，电压表测断路处的电压等于电源电压；测没断路的用电器两端的电压为零；电流表在任何位置都是零．在并联电路中，某支路断路时：电压表测断路两端电压、没断路的支路两端电压都等于电源电压；电流表测断路所在支路示数为零；测没断路的支路仍为原来的示数．常结合灯泡的亮灭来进一步判断：串联电路中两灯都不亮可能是某处断路；串联电路中一亮一灭可能是灭的那个短路；并联电路中一亮一灭可能是灭的那个断路．(2015·毕节)如图所示，开关S闭合后，L1和L2都不发光，将电压表并联在ab之间时，电压表示数为0，将电压表并联在bc之间时，电压表示数较大，若电路中只有一处故障，则该故障可能是( )A．L2断路B．L2短路C．L1断路D．L1短路首先分析电路组成，再根据电压表所测量的元件特点和电压表的特点选择判断．当电压表示数为电源电压时有两种推测：①是电压表所测范围电路断路；②是电压表所测范围之外的所有用电器都短路．当电压表示数为零时有两种推测：①是电压表所测范围电路短路；②电压表所测范围之外有断路的地方．注意：电压表或电流表自身坏了或没接上时，示数也为零．1．(2014·黔西南)如图所示电路图中，闭合开关S后灯泡L1、L2不亮，电压表无示数，用一导线分别接在灯L1、L2、开关S两端，发现接到L2两端时L1亮，其故障是( )A．L1断路B．L2断路 C．L1短路 D．L2短路2．(2014·兰州)在如图所示的电路中，电源电压保持不变，灯泡L1或L2中有一个发生了短路故障，当开关S 闭合时，下列现象中不可能出现的是( )A．电压表无示数，灯泡L1不发光B．电压表有示数，灯泡L2不发光C．电压表和电流表都没有示数D．电压表和电流表都有示数3．(2013·黔西南)如图所示电路，当开关S闭合后，L1、L2均能发光，电流表、电压表均有示数．过一会，灯都不发光了，电流表、电压表示数均为零，可能发生的故障是( )A．L1灯断路 B．L1灯短路 C．L2灯断路 D．L2灯短路4．(2015·荆州)如图所示电路，闭合开关S后，两灯均不发光．为检测电路故障，泽华做了以下操作：将一根导线两端分别接到a、b两点，发现灯L1亮，电流表有明显示数；将这根导线两端分别接到b、c两点，发现两灯均不亮，电流表示数为零．则电路故障可能是( )A．灯L1断路 B．灯L2短路 C．电流表断路 D．灯L2断路5．(2015·安徽)如图所示，两个灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是( )A．电源电压较低 B．L2发生了断路 C．L2发生了短路 D．L2实际功率很小6．(2015·南宁)如图所示的电路图，电源电压保持不变．开关S闭合时，发现图中只有两个表的指针发生偏转，电路中的电阻R或灯L只有一个出现故障，则可能是( )A．电流表A示数为零，灯L短路B．电流表A示数为零，灯L断路C．电流表A1示数为零，电阻R短路D．电流表A1示数为零，电阻R断路7．(2015·泰安) 如图所示电路，电源电压为3 V，当开关S闭合后，只有一盏灯泡发光且电压表的示数为3 V，产生这一现象的原因可能是( )A．灯泡L1处短路 B．灯泡L2处短路 C．灯泡L1处断路 D．灯泡L2处断路8．(2015·兰州)如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是( )A．电压表短路 B．电流表断路 C．L1断路 D．L1短路9．(2015·大连)如图所示的电路，闭合开关S，灯L1不发光，灯L2发光，电流表无示数，电压表有示数，则电路故障可能是( )A．L1被短接 B．L1断路 C．L2被短接 D．L2断路10．(2015·乐山)如图所示电路中，电源电压保持不变．闭合开关S，电路正常工作．过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是( )A．灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路11．(2015·厦门)如图所示，电源电压为3 V．闭合开关后，小灯泡L1、L2都不亮．小鹭同学用电压表检测后，得出L1断路的结论．其测量结果应该是U ab＝____V，U bc＝____V，U ac＝____V.12．(2015·上海)在如图所示的电路中，电源电压保持不变，闭合电键S，电路正常工作．一段时间后，发现电路中至少有一个电表的示数变大，故障发生在电阻R1、R2上，其他元件仍保持完好．(1)用一个完好的小灯替换R2后，小灯________(填“一定发光”或“可能发光”)；(2)在原故障电路中，将电流表A与R1位置互换后，电压表V的示数不发生变化，电路中可能存在的故障是________．参考答案归类例析例 B专题精练1．B 2.C 3.A 4.D 5.B 6.D 7.A 8.B 9.B 10.A 11.3 0 3 12.(1)一定发光(2)R1短路。
中考物理 小专题五 电路故障分析
小专题（五）电路故障分析电路故障分析题的特征：给出故障电路所发生的现象，要求根据现象判断电路的故障；或提供一定的器材，要求查找电路故障.类型1 选择型故障分析题（1）电路故障类型：断路、短路.（2）特殊电路：如图甲所示的电路中，若灯L1发生断路，将变成乙图所示电路，则灯L1和L2都不亮，电流表无示数，电压表有示数（指示电源电压）；若灯L1发生短路，将变成丙图所示电路，则灯L1不亮，灯L2亮，电流表有示数，电压表无示数.（2014·常德）如图所示的电路中，闭合开关，发现灯泡L不亮，电流表无示数，电压表示数较大.若电路中只有一处故障，则故障可能是( )A.R短路B.R断路C.L短路D.L断路点拨：若R短路，则灯L亮，电流表有示数——不合题意；若R断路，则电压表无示数——不合题意；若L短路，则电流表有示数，电压表无示数——不合题意.方法归纳：对于选择型电路故障分析题，利用排除法解答较快捷.类型2 用导线和电表查找电路故障（1）示例：如图所示，灯L1和L2均不亮.（肯定是断路了，因为若是短路，将有一个灯泡能发光）（2）方法：①用导线或电流表查找：将导线或电流表依次并联在ab、bc、cd两点间，若电路中灯泡亮了，则与导线并联处发生了断路.②用电压表查找：将电压表依次并联在ab、bc、cd两点间，若电压表有示数，则与电压表并联处发生了断路. （3）总结：①上述方法可以称之为“并联法”，或“搭桥法”.②不能将导线和电流表并联在电源两端，这样会造成电源短路.（2014·黔西南）如图所示电路图中，闭合开关S后灯泡L1、L2不亮，电压表无示数，用一导线分别接在灯L1、L2、开关S两端，发现接到L2两端L1亮，其故障是( )点拨：用导线和电表查找电路故障，把导线和电表接在某元件两端后，若电表有示数或电路开始工作，则该元件发生了断路.1.（2014·自贡）有一同学用电压表测L2两端的电压，如图所示，闭合开关后，发现电压表示数接近电源电压，而L1、L2两灯均不亮，产生这种现象的原因可能是( )A.电压表坏了 B．L2的灯丝断了C.L1的灯丝断了 D．L1处发生短路2.（2014·鄂州）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作，过一会儿，灯L突然变亮，电流表、电压表示数都变大.该电路中可能出现的故障是( )A.灯L短路B.灯L断路C.电阻R短路D.电阻R断路3.（2014·泰安）小强同学在探究串联电路电流规律的实验中，按下图连接好了电路，闭合开关S后，观察实验现象，两灯均不发光.为检测出电路故障，他做了以下操作：将电压表接到b、c两点，观察电压表、电流表均无示数.将电压表接到a、b两点，观察电压表有明显示数，而电流表示数几乎为零，则电路故障可能是( )A．灯L2断路 B．灯L2短路C．电流表烧坏了 D．灯L1断路4.（2014·上海）在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作，一段时间后，电流表A 的示数变小，电压表V的示数不变.若故障只发生在电阻R1、R2上，用某完好的定值电阻R(R＜R2)替换R2，替换前、后两电表的示数恰好不变，则( )A.R1一定断路B.R2一定断路C.R1可能断路D.R2可能断路5.（2013·兰州）如图所示的电路，闭合开关，观察发现灯泡L1亮、L2不亮.调节变阻器滑片，灯泡L1的亮度发生变化，但灯泡L2始终不亮.出现这一现象的原因可能是( )A．灯泡L2灯丝断了 B．滑动变阻器短路了C．灯泡L2短路了 D．滑动变阻器接触不良6.（2014·淮安）如图所示，闭合开关S，发现电灯L1、L2均不亮，电流表示数为零，说明电路存在_______故障；用电压表进行检测，发现b、c间电压为零，a、b和a、c间电压均为3 V，则电路故障是__________.7.如图所示的电路中，闭合开关时，发现灯泡L1、L2均不亮，电流表指针几乎没有偏转.某同学用一根导线去查找电路故障：他将开关闭合，然后将导线并联在L1两端，发现L2亮，电流表指针发生偏转，由此可知电路故障可能是__________________（电流表的量程较大）.8.（2013·四川）王伟同学连好如图所示的电路后，闭合开关，灯泡不亮.其原因是灯泡和滑动变阻器中的某一个开路引起的.在不拆开电路的情况下，请你用一只电压表通过测量a、b两接线柱间的电压，对电路的故障进行判断，完成下表.电压表接入的位置电压表的示数故障对象a、b等于零______________不等于零_______________9.在如图所示的电路中，闭合开关S，灯L不亮，电压表有示数.已知电路中各处均接触良好.（1）请写出发生上述现象的三个可能原因：_____________；_____________；___________.（2）为进一步确定原因，小华同学将一个电流表正确串联在该电路中，闭合开关S，观察电流表的示数情况.若电流表有示数，说明上述现象产生的原因是_______________(写出一个可能原因)；若电流表无示数，说明上述现象产生的原因是________________.（3）小明同学准备用一根导线并联接在电阻R两端，根据灯泡能否发光进一步确定原因.此操作方案是否可行，请说明理由.10.实验室里有一种节日小彩灯是由多个小灯泡串联而成的，它们能在6 V电源下正常发光.某串这样的小彩灯有一只灯泡烧断了，由于彩灯上涂有颜料，无法直接找到是哪只彩灯烧坏，现给你若干导线、一只电流表，请自主选择器材，设法找出这只烧坏的灯泡.（1）所选器材：___________________________；（2）写出你的查找方法.小专题(五) 电路故障分析归类例析例1 D例2 B专题精练1.B2.C3.A4.A5.C6.断路 L1断路7.灯L1断路8.滑动变阻器灯泡9.(1)电阻R断路灯L短路灯泡两端电压远小于其额定电压 (2)灯L短路电阻R断路 (3)不可行，可能会造成电源短路. 10.(1)导线 (2)实验方案：利用小彩灯、学生电源（6 V）和若干导线组成一个串联电路.再将一根导线依次并联在每个小彩灯两端，若发现其他的小彩灯亮了，则说明此时与导线并联的彩灯烧坏了.。
中考物理复习专题：电路故障分析
为零，则故障可能是
(B)
A．灯L1短路 C．灯L1断路
B．灯L2短路 D．灯L2断路
8．如图所示电路，闭合开关，移动滑动变阻器的滑片P，小灯泡不
亮，电压表有示数但无明显变化，电流表有示数且有变化，则电路的故
障可能是
(B)
A．小灯泡断路
B．小灯泡短路
C．滑动变阻器短路
D．滑动变阻器断路
Байду номын сангаас
• 9. 在“测定小灯泡电阻”的实验中，如
• 11.如图所示是某同学用滑动变阻器改变小灯灯 泡亮度的实验电路。闭合开关时发现小灯泡不 亮，估计是小灯炮断路或短路，他用一只电压 表，设法查出故障。
（1）电压表并联在L两端有示数说明灯L断路 ；
（２）电压表并联在L两端无示数说明灯L 短路 ； （３）电压表串联在电路中且有示数说明灯L短路； （４）电压表串联在电路中且无示数说明灯L 断路。
(6)小希闭合开关后，小灯泡不发光，电流表有示数，电压表无示 数，出现该现象的原因是___小__灯__泡__短___路___。
(7)小军闭合开关后，小灯泡不发光，电流表无示数，电压表示数 接近电源电压，出现该现象的原因是小___灯__泡__断__路___或__电__压__表__、___电__流__表__位___置 _接__反___。
(5)小海闭合开关后，发现电压表反向偏转，出现该现象的原因是 ___电__压__表__正___、__负__接__线___柱__接__反__了_。改正电路后，再次闭合开关，使小灯泡 正常发光，小海发现电流表指针指到刻度盘右侧无刻度处，出现该现象 的原因是_____电__流__表___所__选__量__程___过__小。
灯泡的发光情况判断出电路故障，判断的根据是 __若___只__有__检__测___灯__泡__L_0_发___光__，__说__明__灯___泡__L_短__路___；__若___
中考物理专项练习--实验电路故障分析
中考物理专项练习--实验电路故障分析一、单选题(本大题共20小题，共40.0分)1. 如图所示，电源电压保持不变，闭合开关S，灯不亮，电压表有示数，电流表没有示数，则电路的故障情况可能是（）A. 灯L断路B. 灯L短路C. 电阻R断路D. 电阻R短路2. 小明同学采用如图所示电路做电学实验时，出现了电路故障，以下分析不正确的是（）A. 若电流表无示数，电压表无示数，则R2短路B. 若电流表无示数，电压表有示数，则R1断路C. 若电流表无示数，电压表无示数，则R2断路D. 若电流表有示数，电压表无示数，则R1短路3. 如图所示电路中，电源电压保持不变，闭合开关S，电路正常工作．过了一会儿，灯L熄灭，有一个电表示数变大，另一个电表示数变小．则下列判断正确的是（）A. 电阻R短路B. 灯L断路C. 灯L短路D. 电阻R断路4. 电灯L1和L2串联后接入电路，用电流表测电路中的电流，闭合开关后，发现电流表的示数为零，那么可能出现的问题是（）A. 电灯L1被短路B. 电灯L2被短路C. 有一盏灯的灯丝断了D. 电流表正负接线柱接反了5. 在探究串联电路电压规律的实验中，接好如图所示的电路，闭合开关，L1和L2都不亮，电压表示数为0，则可能的原因是（）A. L2短路B. L1短路C. L1断路D. L2断路6. 如图所示电路，当开关S闭合后，两表均有示数，过一会发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能的是（）A. 灯L1短路B. 灯L2短路C. 灯L1断路D. 灯L2断路7. 小荣同学连接了如图所示的电路．闭合开关后，无论怎样移动滑动变阻器的滑片，电压表的示数保持3V不变，电流表的指针几乎不动，排除故障后，将滑动变阻器的滑片移至最左端，电流表的示数为0.3 A．以下说法正确的是（）A. 故障原因可能是滑动变阻器短路B. 电阻R与滑动变阻器是并联的C. 想使电流表示数变大，应将滑动变阻器的滑片向右移动D. 电阻R的阻值为10Ω8. 某同学做实验时，连成了如图所示的电路，闭合开关S后，发现两灯都不亮，电流表无示数，电压表有示数，则该电路故障可能是（）A. 灯泡L1断路B. 灯泡L2断路C. 灯泡L2短路D. 电流表短路9. 如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯熄灭．若电路中只发生一处故障，且只发生在灯L或电阻R上．下列判断正确的是（）A. 若R开路，则两电表的示数均为零B. 若R开路，则电流表的示数为零，但电压表有示数C. 若L短路，则两电表均有示数D. 若L开路，则两电表均无示数10. 如图电路，当开关S闭合后，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大．下列故障判断可能的是（）A. 灯L短路B. 电阻R短路C. L灯丝断开D. 电阻R断开11. 如图的电路中，各元件都完好，但闭合S1，S2后，只有L2发光，故障可能是（）A. 干路部分电线断了B. L1被短路了C. S1被短路了D. L1与灯座接触不良12. 在如图所示的电路中，电源电压为6V，开关闭合后，L1、L2均不发光．用电压表逐段测量，结果是：U ab=0V，U ad=6V，U bc=0V，U cd=6V．由此可以判断此电路的故障可能是（）A. 电路的aL1b部分发生断路B. 电路的aL2c部分发生断路C. 电源部分发生短路D. 电路的c经滑动变阻器至d部分发生断路13. 晓黎在实验时连接了如图所示的电路，闭合开关后发现只有灯泡L1发光，电流表、电压表均有示数．关于电路中L1、L2的连接方式和L2不发光的原因，下列说法正确的是（）A. 灯泡L1和L2串联，L2的灯丝断了B. 灯泡L1和L2串联，L2被短路了C. 灯泡L1和L2并联，L2与灯座接触不良D. 灯泡L1和L2并联，L2的实际功率太小14. 如图所示电路，电源电压为U且保持不变，闭合开关S后，发现灯不亮，电流表指针在零刻度线，电压表指针则有明显偏转，那么可能的电路故障是（）A. 灯L断路B. 电阻R断路C. 电阻R短路D. 灯L短路15. 在如图所示的电路中，电源电压保持不变．闭合开关s，小灯正常发光，电路正常工作．一段时间后，小灯L突然熄灭，此时电流表的示数为零，电压表有示数．若电路故障发生在电阻R或灯L上，则电路的故障情况是（）A. 电阻R断路B. 灯L断路C. 电阻R短路D. 灯L短路16. 如图所示的电路中，闭合电键S，灯L亮，一段时间后灯L熄灭．已知电路中只有一处故障，且只发生在灯L或电阻R上，则下列判断正确的是（）A. 将电流表串联在电路中，若电流表无示数，则一定是灯L断路B. 将电流表串联在电路中，若电流表有示数，则一定是灯L短路C. 将电压表并联在灯L两端，若电压表有示数，则一定是电阻R短路D. 将电压表并联在灯L两端，若电压表无示数，则一定是电阻R断路17. 如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是（）A. 若L发光，则R一定无故障B. 若L发光，则R一定有故障C. 若L不发光，则L一定无故障D. 若L不发光，则L一定有故障18. 如图所示，闭合开关S后，发现电流表无示数，电压表有示数，则电路故障可能是（）A. L1断路B. L2断路C. 开关S断路D. L1短路19. 如图所示是小林同学实验的电路图，当开关S闭合后，他发现灯L1与L2均不亮．小林同学想了想，然后拿起一根导线开始检查：他先将导线并接在灯L1的两端，发现灯L2亮，L1不亮；然后将导线并接在灯L2两端，发现两灯均不亮．电路故障可能是（）A. 灯L1短路B. 灯L1断路C. 灯L2短路D. 灯L2断路20. 如图所示的电路中，电源两端的电压保持不变，当开关S闭合后，灯不发光，电压表指针有明显偏转．若电路中只有一处故障，对于此电路可能故障的判断，下列说法中不正确的是（）A. 灯短路B. 灯断路C. 滑动变阻器断路D. 定值电阻断路二、填空题(本大题共13小题，共26.0分)21. 在如图所示的电路中，电源电压为U且保持不变。
中考物理5.专项训练(五)电路故障分析1(简单电路)
专项训练(五) 电路故障分析1(简单电路)一、选择题1．如图ZX5－1所示，闭合开关S，灯L发光后突然熄灭，电流表示数几乎为零，电压表示数接近电源电压，关于故障的判断正确的是()A．灯L短路B．灯L断路C．滑动变阻器R短路D．滑动变阻器R断路ZX5－1ZX5－22．小明按如图ZX5－2所示的电路进行实验探究，两个灯的规格相同。
当开关闭合时，其中一个灯亮，一个灯不亮，电压表有示数，则故障原因可能是()A．灯L1短路B．灯L2短路C．灯L1断路D．灯L2断路3．[连云港]在如图ZX5－3所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。
一段时间后，发现两个电表的示数都变大，则出现这种故障的原因可能是()A．R1短路B．R1断路C．R2短路D．R2断路ZX5－3ZX5－44．如图ZX5－4所示电路中，电源电压保持不变，闭合开关S，电路正常工作。
过了一会儿，灯L熄灭，有一个电表示数变小，另一个电表示数变大。
则下列判断正确的是()A．电阻R断路B．电阻R短路C．灯L断路D．灯L短路5．在如图ZX5－5所示的电路中，闭合开关S后，小灯泡不发光，但电流表、电压表指针均有偏转，则电路可能发生的故障是()A．小灯泡被短路B．小灯泡灯丝断了C．小灯泡与灯座接触不良D．小灯泡实际功率比额定功率小得多图ZX5－5图ZX5－66．如图ZX5－6所示，开关S闭合后灯L不亮，为了检查电路的故障，用电压表进行测量，发现U ac＝3.0V，U ab ＝0，U bc＝3.0V，则电路故障可能是()A．灯L断路B．开关S断路C．滑动变阻器R短路D．灯L短路或滑动变阻器R断路7．如图ZX5－7所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab、bc、cd和ac位置，灯L1、L2均不发光，再用导线连接到bd位置时，灯L1发光、L2不发光，由此判定电路的故障是()A．灯L1与开关S均断路B．灯L2与开关S均断路C．灯L1与开关S均短路D．灯L2与开关S均短路图ZX5－7图ZX5－88．如图ZX5－8所示的电路，电源电压不变。
中考物理复习专题练习课件电路故障分析
下,将M接电源“+”极,N依次接触A、B、C时,电压表示数为
零;N接触D时,电压表不为零.若故障只有一个,则可能是( A )
A.导线CD断路
B.灯泡产生断路
C.滑动变阻器断路
D.导线AB断路
第5题图
6.如图所示的家庭电路,闭合开关S1和S2,灯L1发光,灯L2不发 光.用试电笔分别接触插座的左、右孔,氖管均发光.若电路中
10.如图所示,当开关S闭合时,将产生的现象是( D )
A.灯可能被烧坏
B.不产生任何事故
C.灯和电流表都可能被烧坏
D.电流表可能被烧坏
第10题图
11.某同学将完好的电流表、电压表、小灯泡连接成如图所
示的电路,各处接触良好.当开关S闭合后,会出现( A )
A.电流表无示数,电压表有示数
B.小灯泡发光,但较暗
A.L1断路 B.L2短路 C.电流表断路
D.电压表断路
第3题图
4.如图所示电路,电源电压不变,闭合开关后,灯L1、L2都发光. 一段时间后,其中一盏灯突然熄灭,而电流表和电压表的示数
都不变,产生这一现象的原因是( D )
A.L1短路 B.L2短路 C.L1断路 D.L2断路
第4题图
5.如图,闭合开关,灯泡不亮.在开关闭合且不拆开导线的情况
只有一处故障,则( D )
A.灯L2断路 C.cd间断路
B.ab间断路 D.de间断路
第6题图
7.如图所示为某家庭的厨房电路,闭合开关S,电灯正常发光,在
三孔插座上刚插上电饭煲的插头时,所有用电器都停止工作,
拔出电饭煲的插头后,检查发现零之间是串联的
第8题图
二、根据故障判断现象
9.如图所示,电源电压为3 V,开关S闭合后,下列说法正确的是
备战中考物理易错题专题复习-家庭电路故障的分析问题练习题含答案
一、初中物理家庭电路故障的分析问题1．在下列情况中，不可能．．．引起家庭电路中空气开关跳闸的是（）A．开关中的两个线头相碰B．插头中的两个线头相碰C．电路中增加了大功率的用电器D．电线的绝缘皮损坏【答案】A【解析】【分析】【详解】A．造成空气开关跳闸的原因是：电路中的电流过大，而引起电流过大有两个方面：短路和总功率过大。
开关中的两个线头相碰，只会造成开关无法控制用电器，但不会引起空气开关跳闸，故A符合题意；B．插头中的两个线头相碰也会造成短路，从而引起空气开关跳闸，故B不符合题意；C．电路中增加了大功率用电器会造成总功率过大，从而引起空气开关跳闸，故C不符合题意；D．电线的绝缘皮损坏，会引起零火线直接接触，造成短路，从而引起空气开关跳闸，故D 不符合题意。
故选A。
【点睛】2．晚上小明在家复习功课准备迎接期末考试，突然他房间的电灯不亮了，而其他房间的电灯正常亮。
由此他确定这盏电灯与其他房间的电灯是______联，经检查故障出现在灯丝，则这盏电灯的灯丝出现______（选填“短路”或“断路”），小明决定换一个新灯泡。
他先将控制该灯的开关断开，为了安全，又找来了测电笔检测灯头的两根接线，发现其中一根线使氖管发光，这一现象说明该电灯连成了如上图_______（选填“A”或“B”）的情况，这种情况_______（选填“容易”或“不容易”）触电。
【答案】并断路 B 容易【解析】【详解】[1]他房间的电灯不亮了，而其他房间的电灯正常亮，说明两灯互不影响，故两电灯应为并联。
[2]灯泡若短路则整个电路短路，触发空气开关断开，房间均会断电，而现在只有灯泡不亮，说明灯泡断路。
[3][4]若接触灯头时氖管发光，说明灯头直接与火线相连了，即开关装在了零线上，即接成了B图，此种接法使灯泡在断开开关后仍带电，容易造成触电事故。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题及答案解析
一、初中物理家庭电路故障的分析问题1．推理是一种重要的思维方法，下列推理正确的是（）A．碳酸盐与酸反应放出气体，能与酸反应放出气体的物质一定是碳酸盐B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈C．物体运动状态改变一定受力的作用，则物体受力的作用运动状态一定改变D．家庭电路中的熔丝熔断，一定是发生了短路【答案】B【解析】【分析】【详解】A．碳酸盐与酸反应放出气体，但能与酸反应放出气体的物质不一定是碳酸盐，也可能是活泼金属等，A错误；B．铁在潮湿的空气中容易生锈，所以隔绝氧气和水一定可以防止铁生锈，B正确；C．力是改变物体运动状态的原因，若物体的运动状态发生改变，则它一定受到力的作用，而物体受力的作用运动状态不一定改变，如物体受平衡力时，其运动状态并不改变，C错误；D．家庭电路中的熔丝熔断，不一定是发生了短路，也可能是用电器总功率过大，D错误。
故选B。
2．电工师傅常用一只标有“220 V 40 W”的灯L0（检验灯）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示：(1)如果要检查L1所在支路，则要同时闭合的开关是_________；(2)如果L2所在支路完好无损，则在只闭合S， S2时，L0的发光情况是____（填“比正常发光时亮”“正常发光”或“比正常发光时暗”）；(3)当只闭合S， S3时，L0正常发光，则L3所在支路__________。
【答案】S、S1比正常发光时暗短路【解析】【分析】【详解】(1)[1]由图可知，开关S处于干路，L1、L2、L3并联，由于并联互不干扰，则为检测L1所在支路，只需闭合S和S1即可。
(2)[2]如果L2所在支路完好无损，只闭合S， S2时，电路为L0和L2串联电路，家庭电路电压为220V，由于灯泡额定功率均为220V，则由串联分压可知，两灯泡均无法正常发光，实际电压均低于额定电压，故比正常发光时暗。
(3)[3]当只闭合S、S3时，L0正常发光，由于家庭电路电压为220V，L0额定电压为220V，则L0正常发光时说明电源电压全加在L0两端，可得L3短路。
中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题含答案
一、初中物理家庭电路故障的分析问题1．如图所示为某家庭部分电路示意图。
在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，家中其他用电器都正常工作。
以下叙述正确的是（）A．造成该故障的原因可能是电热烧水壶开关被短路了B．保险丝熔断后，应立即更换新保险丝，恢复供电C．保险丝e熔断后，用测电笔测试两孔插座的左右两孔，只有测右孔时氖管发光D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应小于空调的额定电流【答案】C【解析】【分析】【详解】A．在三孔插座上刚插上电热烧水壶(开关未闭合)的插头时，保险丝e熔断，说明与空调相连的线路被短路或空调的功率过大，或者保险丝的额定电流过小，故A错误；B．保险丝熔断后，应查明保险丝熔断的原因，故障修复后再更换新保险丝，恢复供电，故B错误；C．空调和两孔插座是并联的，能独立工作，互不影响，保险丝e熔断后，空调不能工作，对两孔插座没有影响，再根据左零右火的原则，则只有测右孔时氖管发光，故C正确；D．在选择保险丝的规格时(以保险丝e为例)，保险丝e熔断所需的电流应略大于空调的额定电流，故D错误。
故选C。
2．小明同学想在家里安装一盏照明灯，如图所示是他设计的电路。
图中虚线框1和2应连入开关和电灯，则开关应装在_______方框中（填“1”或“2”）。
安装完毕后，闭合开关，电灯正常发光，当他把“220V 8W”的台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是_________短路。
（选填序号①插座处②台灯插头处③台灯开关处④台灯灯头处）【答案】1；④。
【解析】【详解】[1]保险丝接在火线上，说明上面的线为火线，下面的线的零线，开关接在保险丝和灯泡之间，即位置1接开关，位置2接灯泡；[2]当把台灯插头插入插座后，闭合台灯开关，电灯熄灭，发生这一现象的原因可能是台灯灯头处短路，没有电流流过灯泡，电灯熄灭。
3．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
中考物理专题复习电路故障分析试题
故障分析一、电路故障分析：(假设电路中只有一处故障)1、电压表无示数，电流表有示数。
原因：电压表所夹区域L1发生短路。
根据U=I*R，导线有电流通过，但导线理论上没有电阻，因此导线不分压2、电流表无示数，电压表有示数。
原因：电压表所夹区域即L1发生断路。
电压表与灯泡L2串联，电压表电阻大分压大，灯泡电阻小分压小，串联中电压表分担的电压就接近于电源电压。
3、电流表和电压表都没有示数。
原因：电压表所夹区域外发生断路，导致电路不通。
例1. 如下图，当开关S闭合时，发现电流表指针偏转，电压表指针不动接近为零。
该电路的故障可能是〔〕A. 灯L1处短路B. 灯L2处短路C. 灯L1处断路D. 灯L2处断路例2、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表有示数。
电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路例3、在测量小灯泡电阻的实验中，小明按图11所示的电路图连接好电路后，闭合开关，发现：灯不亮，电流表没有示数，电压表也没有有示数。
电路中的故障可能是 ( )A．灯泡发生短路 B．灯泡发生断路C．变阻器R发生短路 D．变阻器R发生断路4、开路故障区域判断方法：①导线法：把一根导线并接到可能发生开路的地方，电路被连通，可以观察到_______有示数，_______发光。
②电压表法：将电压表并接到接到可能发生开路的地方，用电压表把电路连通，电压表有示数，而且它的示数等于__________。
但电路中的灯__ ______，电流表_______示数.例4、如下图，假设开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断〔〕A．灯L1短路 B．灯L2短路C．灯L1断路 D．灯L2断路例5、如下图电路，电源电压为6V．闭合开关后，两个小灯泡均不发光，用电压表测得ac与bd两点间的电压均为6V，那么故障可能是 ( )A. L1的灯丝断了 B．L2的灯丝断了C．R的电阻丝断了 D．开关接触不良稳固练习1、如图1所示的电路，合上开关，小灯泡正常发光假设将小灯泡和电流表的位置互换，那么合上开关后的现象是〔〕A．小灯泡不发光 B．小灯泡会烧坏C．小灯泡仍正常发光 D．电压表和电流表都没有示数2、如图2所示，闭合开关S后，电流表几乎无示数，电压表示数近似等电源电压，产生这一现象的原因可能是〔〕A、 L2短路B、 L2灯丝断了C、 L1短路D、L1灯丝断了3．如图3所示的电路，开关S闭合时，发现L1、L2都不亮，用电压表逐段测量，结果是U ab=0，U bc=6V，那么该电路的故障可能是〔〕A．开关S接触不良 B．灯L1断路 C．灯L2短路 D．灯L2的灯丝断了4．在如图4所示的电路中，电源电压不变．闭合开关S，电路正常工作，一段时间是后，发现其中一个电压表示数变大，那么〔〕A．灯L1可能变亮 B．灯L1亮度可能不变 C．灯L2可能断路D．灯L2可能短路图1 图2 图3 图45．如图5所示，开关S闭合后，电路正常工作，电压表有一定的示数。
中考物理专题复习分类练习 家庭电路故障的分析问题综合解答题附详细答案
一、初中物理家庭电路故障的分析问题1．下列关于家庭用电知识的说法正确的是( )A．制作保险丝应选择熔点较高，电阻较小的材料B．控制电灯的开关应连接在火线与该电灯之间C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插座插进插座时，灯不亮且空气开关跳闸，则台灯断路D．使用螺丝刀形状的试电笔时手不能接触上端的金属帽【答案】B【解析】【详解】A．制作保险丝应选择熔点较低、电阻较大的铅锑合金的材料制成的，故A错误；B．为了防止发生触电事故，控制电灯的开关必须接在火线与电灯之间，故B正确；C．小明家正使用着一台110W的电冰箱，当他将60W的台灯的插头插进插座时，总功率不大，此时灯不亮且空气开关跳闸，则故障可能是台灯短路，故C错误；D．使用螺丝刀形状的试电笔时，手指必须触到试电笔上端的金属帽（又叫笔尾金属体），故D错误；故选B。
2．如图所示为一盏台灯的电路示意图，当把台灯接入电路时，为了安全，应将台灯插头的_______(选填“C”或“D”)插脚接火线，该灯泡正常工作一段时间后，灯丝热得发红，而与之相连的导线却几乎不发热，这说明电流通过导体时产生的热量与________有关．若闭合S该灯泡不能发光且电路中的空气开关跳闸，则电路故障可能是灯泡___________ ．【答案】D 电阻短路【解析】【分析】家庭电路中，开关与火线连接，通过焦耳定律分析电路电热，电路中不能接入大功率用电器，不能出现短路情况。
【详解】(1)在家庭电路中，开关应连接在火线的一侧，因此，当把台灯接入电路时，为了安全，应将台灯插头的D插脚接火线；(2)导线与灯丝串联，根据焦耳定律，电流与通电时间相同时，灯丝的电阻大，所以产生的热量多，因此出现灯丝热的发红，而与之相连的导线却几乎不发热的原因；(3)当闭合S时，该灯泡不能发光且电路中的空气开关跳闸，出现的情况可能是接入用电器功率过大，也可能是用电器短路。
3．如图所示是一种空气开关原理图，当电流超过限制电流时，会自动切断电路。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2019-2020年中考物理专题复习小专题五电路设计与电路故障分析练习
1.(xx·巴中)抽油烟机有两个开关，使用时，有时需要照明灯和排气扇同时工作，有时需要它们独立工作，如图所示的电路中符合要求的是（A）
A． B． C．D．
2.（xx·攀枝花）小宇学习了电路知识后，想利用发光二极管设计一个带有指示灯开关的照明电路，晚间关闭照明灯后，利用二极管发出的光指示开关所在的位置．他共设计了四个电路，如图所示，其中L为节能灯，规格为“220V 15W”、D为发光二极管，规格为“1.2V 0.002A”、S为单刀双掷开关、R为限流电阻．图中能够满足要求的电路（B）
A． B． C． D．
3.（xx•广元）小明家台灯的插头插在如图所示的插座上，插座上有一个开关和一个指示灯．若插座开关和指示灯分别用S1、L1表示，台灯的开关和灯泡分别用S2、L2表示．小明断开或闭合S1、S2时，记录现象如表．由小明的记录可判断出关于L1、L2的连接方式可能是电路图中的（C ）
开关状态插座指示灯（L1）台灯（L2）
闭合S1，断开S2亮不亮
闭合S2，断开S1不亮不亮
S1和S2都闭合亮亮
A． B． C． D．
4.（xx•德阳）为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是（ C ）
A． B． C． D．
5.（xx·泰安）热敏电阻的阻值是随环境温度的增大而减小的.要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是(D)
6.(xx·安徽)举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（B)
A． B． C． D．
7.（xx▪内江）在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下表，从电路的组成来看，上述故障现象的原因可以概括成（ A ）
故障
可能原因检修方法
现象
灯泡
不亮
灯泡的灯丝断了换新灯泡
灯头内的电线断了连接好
灯头、开关等处的接线松动
检查加固
开路或短路
8.（xx•德阳）如图所示，开关闭合，两个灯泡都不发光，电流表指针几乎不动，而电压表指针有明显偏转，该电路故障可能是（ B ）
A．电流表开路，并且L1、L2灯丝断了 B．L1灯丝断了
C．灯泡L2开路 D．灯泡L1短路
9.（xx•成都）某实验小组用两个相同的小灯泡连接了如图所示的串联电路，当开关闭合后发现，甲乙两灯都不亮，为了找到故障原因．小张用一根导线线来检查．当导线与AB两点连接时，甲灯不亮乙灯亮；当导线与BC两点连接时，两灯都不亮．由此推测故障是（ B ）
A．AB两点间存在短路 B．AB两点间存在断路
C．BC两点间存在短路 D．BC两点间存在断路
10.（xx·福州）如图所示，灯L1、L2完全相同，闭合开关S，只有一盏灯亮，且只有一个电表有示数，其故障可能是（C）
A．灯L1开路 B．灯L1短路C．灯L2开路 D．灯L2短路
11.(xx·乐山）如图所示电路中，电源电压保持不变.闭合开关S，电路正常工作.过了一会儿，两电表的示数都变大，则该电路中出现的故障可能是（ A ）
A.灯L短路 B．灯L断路 C．电阻R断路 D．电阻R短路
12.（xx·遵义）如图所示为小明连接的电路，他检查导线连接无误后，闭合开关S，发现两灯均不发光，于是他用一根导线分别连接到ab，bc，cd和ac两点，灯l1，l2均不发光，再用导线连接到bd两点时，灯l1发光，l2不发光，由此判定电路的故障是（B）
A.灯L1与开关S均开路
B.灯L2与开关S均开路
C.灯L1与开关S均短路
D.灯L2与开关S均短路
13.（xx·上海）在如图所示的电路中，电源电压保持不变，闭合开关S，发现只有两个电表的指针发生偏转，已知电阻R1、滑动变阻器R2中仅有一个出现了故障.
①电路中的故障可能是R1断路或短路；
②接着，移动变阻器R2的滑片P，只观察到一个电表的示数发生了改变，则故障一定是R1短路.
