综合布线系统管槽容量计算
弱电施工中桥架、线槽、线管的容量及安装规范(更改)
线缆槽、管的施工规范一：桥架1、桥架的容量根据《民用建筑电气设计规范》（JGJ/T16-92）第9.11节的规定，“在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。
”在对应的条文说明中，明确说明“控制、信号线路等非载流导体，不存在因散热不良而损坏导线绝缘问题，填充率可增至50%”。
2、桥架的敷设要求1)槽式大跨距电缆桥架由室外进入建筑物内时，桥架向外的坡度不得小于1/100。
2)电缆桥架与用电设备交越时,其间的净距不小于0.5m。
3)两组电缆桥架在同一高度平行敷设时,其间净距不小于0.6m。
4)电缆桥架宜高出地面2.2米以上,桥架顶部距顶棚或其它障碍物不应小于0.3米,桥架宽度不宜小于0.1米,桥架内横断面的填充率不应超过50%。
5)在吊顶内设置时,槽盖开启面应保持80毫米的垂直净空,线槽截面利用率不应超过50%。
6)桥架水平敷设时,支撑间距一般为1.5-3m,垂直敷设时固定在建筑物构体上的间距宜小于2m。
3、桥架的接地要求《电气装置安装工程接地装置施工及验收规范》GB50169-2006/3.4.6 沿电缆桥架敷设铜绞线、镀锌扁钢及利用沿桥架构成电气通路的金属构件，如安装托架用的金属构件作为接地干线时，电缆桥架接地时应符合下列规定：1)电缆桥架的起始端和终点端应与接地网可靠连接。
电缆桥架全长不大于30m时，不应少于2处与接地干线相连；全长大于30m时，应每隔20m～30m增加与接地干线的连接点；2)非镀锌电缆桥架间连接板的两端跨接铜芯导线或编织铜线最小允许截面应不小于4mm2；3)镀锌电缆桥架间连接板的两端可不作接地跨接线．但每块连接板应有不少于2个有防松动螺帽或防松动垫圈的连接固定螺栓；4)当允许利用电缆桥架构成接地干线回路时，电缆桥架及其支、吊架、连接板应能承受接地故障电流，并满足热效应的要求。
作为接地干线的电缆桥架．其托盘、梯架端部之间的连接电阻应不大于0．0003Ω。

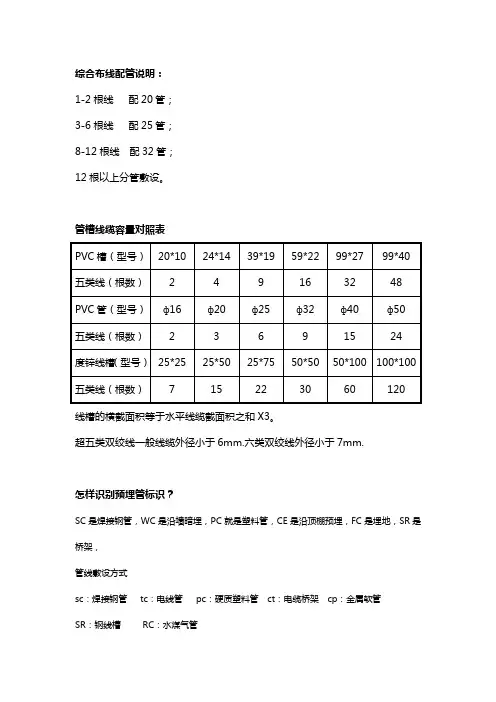

弱电管槽敷设标识及容量
综合布线配管说明：
1-2根线配20管；
3-6根线配25管；
8-12根线配32管；
12根以上分管敷设。
管槽线缆容量对照表
线槽的横截面积等于水平线缆截面积之和X3。
超五类双绞线一般线缆外径小于6mm.六类双绞线外径小于7mm.
怎样识别预埋管标识？
SC是焊接钢管，WC是沿墙暗埋，PC就是塑料管，CE是沿顶棚预埋，FC是埋地，SR是桥架，管线敷设方式
sc：焊接钢管 tc：电线管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管
SR：钢线槽 RC：水煤气管
导线敷设部位：
SR：沿钢索敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入的吊顶在敷设 BC:暗敷设在梁内 CLC：暗敷设在柱子内 wc：暗敷设在墙内 FC：预埋在地面内 cc：暗敷设在顶板内
根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定,线路敷设方式标注
穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC
穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR
塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC
穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 混凝土排管敷设：CE
导线敷设部位的标注
沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC
暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC
沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE
地板或地面下敷设：F
2。
布线线槽规范
1、规范是规定水管不能走桥架上面,如果局部要穿越桥架上方，必须做结露保温层。
2、并且桥架的空间利用率应在40%，剩下的70％是留给以后的变更使用。
3、金属线槽布线搬适用于正常环境的室内干燥和不易受机械损伤的场所明敷，但对金属线槽有严重腐蚀的场所不应采用.4、需屏蔽电气干扰的线缆回路，或有防护外部影响如油、易燃粉尘等环境要求时，应选用有盖无孔型线槽。
弱电桥架系统设计方案1。
概述线缆桥架具有结构紧凑合理、承载能力强、配置灵活、安装方便、规格齐全等优点，它广泛用于计算机网络工程、消防工程、弱电系统工程、广播电视等领域。
电缆桥架使电缆线路的敷设以及高层建筑的网络布线变得整齐、美观、规范，在工程设计中也实现了标准化、系列化和通用化，为美化环境和安全生产提供了新途径.电缆桥架具有应用广、强度大、结构轻、造价低、施工简单、配线灵活、安全标准、外形美观的特点，对技术改造、扩大电缆、维护检修带来方便。
2．设计依据《普通碳素结构钢冷轧刚带》 GB716—1983《钢制电缆桥架工程设计规范》CECS31 913。
桥架的分类及特性电缆桥架是由托盘、梯架(直线段、弯通、附件以及支吊架）等构成，用以支撑电缆，并具有连续的刚性结构系统。
按照结构型式分为：梯型桥架、槽型桥架、托盘式桥架、线槽。
按照材质分类有:钢制桥架、不锈钢桥架、铝合金桥架、有机材料、阻燃防火桥架。
槽式电缆桥架是一种全封闭型电缆桥架.它最适用于铺设计算机电缆、通信电缆、弱电系统电缆、热电偶电缆及其它高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀环境中电缆的防护都有较好的效果。
梯式电缆桥架具有重量轻、成本低、造型别致、通风散热性能好等特点.它适用于一般直径较大电缆的敷设,特别适用于高、低压电力电缆的敷设。
托盘式电缆桥架是石油、化工、电力、电视电讯等方面最广泛应用的理想敷设装置。
它具有重量轻、载荷大、造型美观、结构简单、安装方便、散热透气性好等优点，既适用于动力电缆的安装，也适用于控制电缆的铺设。
综合布线子系统的设计方案
1.1.综合布线子系统的设计1.5.1.统结构图及信息点的分布1.5.2.工作区子系统工作区子系统的目的是为用户提供一个符合标准，并满足高速数据传输的需求。
系统由安装在各住户的国际标准信息插座（RJ45）及终端连线组成，通过插座连接数据终端。
工作区子系统信息插座安装位置主要安装在各工作区的墙上。
1.5.3.水平子系统水平子系统由各单元配线间至各个工作区之间的电缆构成。
该子系统由一个工作区的信息插座开始，经水平布置到管理区的内侧配线架的线缆所组成。
水平传输介质采用超五类4对非屏蔽UTP电缆，用于连接每个信息点；根据实际情况，水平线可从配线架经水平桥架、预埋穿管走线至各工作区。
配线架与信息插座之间均为点到点端接，任何改变系统的操作（如增减用户，用户地址改变等）都不影响整个系统的工作，为系统线路故障检修提供极大方便。
1.5.4.干线子系统垂直干线子系统由连接设备间与各层管理间的干线构成。
其任务是将各楼层管理间的信息，传递到设备间并送至最终接口。
垂直干线子系统的作用是将数据语音信号从设备室子系统传输到各楼子配线架。
系统由垂直干线及相关支撑硬件组成，提供了设备间总配线架与各楼子配线架之间的干线路由。
1.5.5.管理/设备间子系统管理子系统由各子配线间构成，主要用于交接水平子系统和垂直子系统。
管理设备的选型和配置管理子系统连接水平电缆和垂直干线。
是综合布线系统中关键的一环，常用设备包括快接式配线架、跳线和必要的网络设备。
系统管理中心设置在网络中心，连接到所有子配线间的电缆、光缆汇集到机柜的模块化配线架及光纤配线架中。
➢网络机柜选用19“标准机柜1台；➢电缆配线架选用24口模块式配线架；➢跳线使用双绞线同品牌的原厂模块化跳线；➢跳线配置数量=信息端口数*21.5.6.布线管理及标识方案本布线系统管理及标识遵循ANSI/TIA/EIA-606（CAS T528）《商业楼宇通信基础设施管理标准》。
主要有线缆标签，终端硬件标识和终端位置标识。
综合布线系统设计技术-垂直子系统
垂直子系统工程技术
2.4.1 垂直子系统的基本概念 垂直干线子系统是综合布系统中非常关键的组成部分，它由设备间子系
统与管理间子系统的引入口之间的布线组成，采用大对数电缆或光缆。两端 分别连接在设备间和楼层配线间的配线架上。它是建筑物内综合布线的主馈 缆线，是楼层配线间与设备间之间垂直布放缆线的统称。
话缆 接入层交换机 110回线架
2-级连线 IO/TP
话缆 接入层交换机 110回线架
2-级连线 IO/TP
IO/ TP
110回线架
接入层 交换机
室外话缆入口
2-级连线
话缆
接入层交换机 110回线架
话缆
接入层交换机 110回线架
2-级连线 IO/TP
2-级连线 IO/TP
话缆 接入层交换机 110回线架
垂直子系统工程技术
1．向下垂放线缆的一般步骤 1)把线缆卷轴放到最顶层。 2)在离房子的开口(孔洞处)3～4 m处安装线缆卷轴，并从卷轴顶 部馈线。 3)在线缆卷轴处安排所需的布线施工人员(人数视卷轴尺寸及线缆 质量而定)，另外每层楼要有一个工人，以便引寻下垂的线缆。 4)旋转卷轴，将线缆从卷轴上拉出。 5)将拉出的线缆引导进竖井中的孔洞。在此之前，先在孔洞中安 放一个塑料的套状保护物，以防止孔洞不光滑的边缘擦破线缆的 外皮。 6)慢慢地从卷轴上放缆并进入孔洞向下垂放，注意速度不要过快 7)继续放线，直到下一层布线人员将线缆引到下一个孔洞。 8)按前面的步骤继续慢慢地放线，并将线缆引入各层的孔洞，直 至线缆到达指定楼层进入横向通道。
垂直子系统工程技术
垂直子系统缆线敷设方式 垂直干线是建筑物的主要线缆，它为从设备间到每层楼上的 管理间之间传输信号提供通路。直子系统的布线方式有垂直 型的，也有水平型的，这主要根据建筑的结构而定。大多数 建筑物都是垂直向高空发展的，因此很多情况下会采用垂直 型的布线方式。但是也有很多建筑物是横向发展，如飞机场 候机厅、工厂仓库等建筑，这时也会采用水平型的主干布线 方式。因此主干线缆的布线路由既可能是垂直型的，也可能 是水平型的，或是两者的综合。 在新的建筑物中，通常利用竖井通道敷设垂直干线。 在竖井中敷设垂直干线一般有两种方式：向下垂放电缆和向 上牵引电缆。相比较而言，向下垂放比向上牵引容易。
综合布线设计工作区子系统设计
综合布线设计（工作区子系统设计）1、综合布线术语：CD建筑群配线设备BD建筑物配线设备FD楼层配线设备CP集合点TO信息插座TE终端设备2、工作区子系统设计环节：理清需求，记录计算信息点分布状况，设计配置布线设备设计前期条件：1、近期和远期终端设备规定；2、信息插座数量和位置；3、终端旳移动、修改、重新安排状况；4、一次性投资和分期建设比较；5、FD至信息插座之间旳长度≤90m，确定各层互换间旳位置信息插座数量计算：1)计算工作区总面积（不包括走廊、电梯厅、楼梯间、卫生间等面积）；2)工作区数量=工作区总面积÷工作区服务面积；3)信息插座旳数量=工作区数量×每工作区内信息插座数量信息插座数量=电话插座数量+数据插座数量配线子系统缆线与信息插座旳选择：一般，配线子系统旳水平电缆采用一般型铜芯4对对绞电缆；高速率采用光缆。
配线设备交叉连接旳跳线应选用综合布线专用旳插接软跳线；电话可选用双芯跳线。
信息插座应采用8位模块式通用插座或光缆插座。
注：综合布线中有软跳线和硬跳线之分。
一般我们自己用双绞线制作旳跳线称为硬跳线，由于一般旳双绞线旳芯线一般为单根旳实线芯、线缆比较硬、不利于弯曲。
相对旳软跳线就是芯线都是有多股细铜丝构成，做成旳双绞线比较软。
软跳线制造工艺很好，好理线、不轻易折断用起来以便。
价格也比较高。
综合布线系统信息插座旳选用：8芯插座，光缆插座配线子系统线路敷设方式及规定：1、敷设方式：新建，网络地板缆线敷设、地面线槽缆线敷设、吊顶内暗管或电缆桥架（或线槽）缆线敷设、楼板内和墙体内暗管缆线敷设等。
改造，首选新建方式，不可行可采用明管（槽）缆线敷设。
2、敷设规定：综合布线缆线与弱电、强电及设备缆线（管道）间旳安全规定；暗管、明管、线槽布线规定；外径6mm旳4对对绞电缆，SC15穿1根，SC20穿3根，SC25穿6根。
配线子系统缆线用量计算：1、水平电缆用量=[(近来长度+最远长度)/2+工作区预留长度(0.1-0.3m)+交接间预留长度(0.5-1m)]×信息插座数量近来长度：交接间至信息插座近来长度2、水平光缆用量=[(近来长度+最远长度)/2+工作区预留长度(0.1-0.3m)+交接间预留长度(3-5m)]×信息插座数量FD楼层配线设备旳类型及容量确实定：1、FD配线设备旳类型FD配线设备：IDC配线架、RJ45配线架和光纤配线架。
综合布线线槽计算
综合布线-线槽计算器计算公式：线缆数量=线槽长*宽*0.6/(派*单根线径的平方）网线外径一般是7.8mm2左右，我们按10mm2画个正方形计算，100x100的线槽就可以放10x10=1 00根网线（由于按10mm2计算，所以已经有40%的余量了),同理，200x100的线槽放200根，300x100的放300根，当然可以稍微多放点，但尽量不要放太多，因为线缆在线槽里不是笔直的，拐弯的地方能容纳的线缆会更少。
综合布线-线槽计算器线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25 X 25 8 7 1 0 0 0 25 X 50 17 15 3 1 0 2 75 X 25 27 24 5 3 1 3 50 X 50 36 32 7 4 2 550 X 100 74 66 16 10 5 12100 X 100 150 134 33 22 11 2575 X 150 169 151 38 25 13 28100 X 200 301 269 68 45 23 52 150 X 150 339 303 77 51 27 58综合布线系统一般包含超五类网线和六类网线，一般你可以按工程经验：100*100的线槽可以容下100根超五类网线，大约按每根线占用10平方毫米计算，六类线按15平方毫米计算，你可以以这个基数往下推算。
如何确定综合布线的用线量，不过你可以变通下，也可以同样得出综合布线线槽的用量，例如：我们要对一个楼宇进行网络布线，首先我们要计算出整个楼宇的水平线用线量，在计算出每个楼层的用线量，然后在对每个楼层用线量进行汇总就可以了，我们可以用以下公式表示：C=[0.55(F+N)+6]×MC=表示：每个楼层用线量F=表示：为最远的信息插座离楼层管理间的距离N=表示：为最近的信息插座离楼层管理间的距离M=表示：为每层楼的信息插座的数量6=表示：为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）整座楼的用线量：S=∑MC ，M为楼层数，C为每个楼层用线量。
电缆穿管和用量计算
电缆穿管和用量计算一、穿线预备1.检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面排列的是严峻阻碍穿线质量和进度的几个管槽质量问题：Ø 管槽规格小。
Ø 接口处有毛刺。
Ø 埋地安装管槽堵塞、有水等。
埋地管槽穿线前必须全面试穿。
2. 文档预备Ø 布线系统系统图Ø 布线系统平面图Ø 穿线技术要求Ø 空白穿线报告3.穿线组织策划Ø 明白得布线系统总体结构，不要穿错路线。
Ø 能明确区分要敷设的各种电缆，不要用错电缆。
Ø 熟悉电缆要通过的管路。
Ø 有丰富的穿线体会，明白得预防典型的阻碍穿线质量和进度的问题。
Ø 明白得并牢记我们关于综合布线系统电缆敷设的专门要求。
Ø 思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿。
每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费劲容易导致电缆损害，也容易缠绕、打结，专门阻碍进度。
Ø 忠实严谨地做标号，并记录长度刻度。
Ø 严格地组织测试，用万用表逐条电缆测通断。
4.穿线技术要求所有的钢管口都要安放塑料护口。
穿线人员应携带护口，穿线时随时安放。
余长：电缆在运算机出线盒外余长30cm，余线应认真缠绕好收在出线盒内。
在配线箱处从配线柜入口算起余长为配线柜的（长+宽+深）。
分组绑扎：余线应按分组表分组，从线槽出口捋直绑扎好，绑扎点间距不大于50cm。
不可用铁丝或硬电源线绑扎。
转弯半径：50芯电缆转弯半径应不小于162mm。
垂直电缆通过过渡箱转入垂直钢管往下一层走时要在过渡箱中要绑扎悬挂，幸免电缆重量全压在弯角的里侧电缆上，如此会阻碍电缆的传输特性。
在垂直线槽中的电缆要每米绑扎悬挂一次。
线槽内布放电缆应平直，无缠绕，无长短不一。
假如线槽开口朝侧面，电缆要每隔1米绑扎固定一次。
电缆按照运算机平面图标号，每个标号对应一条4对芯线，对应的房间和插座位置不能弄错。
综合布线论文
综合布线与系统集成课程设计(论文)题目：网络综合布线与系统集成学院：信息学院专业：网络工程（网络管理）**：**学号：**********班级：信息A1211****：***职称：讲师完成日期：2015年6月25日目录1 设计概述 (1)1.1工程概述 (1)2 综合布线系统设计 (1)2.1需求分析 (1)2.2系统设计 (2)2.3工作区子系统 (2)2.4水平子系统 (2)2.5管理子系统 (3)2.6垂直干线子系统 (4)2.7设备间子系统 (4)2.8 清单表 (5)2.9布线系统设计、施工、验收遵循的规范和标准 (5)3 综合布线系统拓扑图和平面图 (7)3.1宿舍楼设计图 (7)3.2教学楼设计图 (8)3.3图书馆设计图 (9)3.4建筑群系统设计图 (12)4 参考文献 (15)5 致谢 (16)1 设计概述1.1工程概述某校园有图书馆、教学楼、信息楼三栋大楼，教学楼栋大楼共3层，楼长55 m，1～3楼宽10m，楼层高3 m，每个楼层5个教室。
图书馆大楼共3层，楼长40m，1～3楼宽10m，楼层高3 m，每个楼层4个房间，图书馆为该建筑群的主楼。
宿舍楼大楼共3层，楼长55 m，1～3楼宽18m，楼层高3 m，每个楼层有10个房间。
综合布线系统的管槽路由已安装到位。
传输的信号种类为数据、语音和广播，监控，火警与应急灯。
每个信息点的功能要求在必要时能够进行语音、数据通信的互换使用。
设计范围及分工：（1）本设计包含网络、广播和电话的综合布线部分的设计及施工。
（2）由各个楼层配线间至各个信息点的室内超5类双绞线的布放。
（3）各个楼层配线间至主设备间的大对数电缆的布放,标准24口光缆配线架、标准24口模块式配线架、110配线架和机柜等设备的安装。
（4）中心机房设在宿舍楼1层最左边处的一个房间2 综合布线系统设计2.1需求分析2.2系统设计①语音及数据的插座模块、水平线缆均选择超5类产品。
综合布线线槽计算
综合布线-线槽计算器计算公式：线缆数量=线槽长*宽*0.6/(派*单根线径的平方）网线外径一般是7.8mm2左右，我们按10mm2画个正方形计算，100x100的线槽就可以放10x10=1 00根网线（由于按10mm2计算，所以已经有40%的余量了),同理，200x100的线槽放200根，300x100的放300根，当然可以稍微多放点，但尽量不要放太多，因为线缆在线槽里不是笔直的，拐弯的地方能容纳的线缆会更少。
综合布线-线槽计算器线槽规格 3类4对 5类4对 3类25对 3类50对 3类100对 5类25对25 X 25 8 7 1 0 0 0 25 X 50 17 15 3 1 0 2 75 X 25 27 24 5 3 1 3 50 X 50 36 32 7 4 2 550 X 100 74 66 16 10 5 12100 X 100 150 134 33 22 11 2575 X 150 169 151 38 25 13 28100 X 200 301 269 68 45 23 52 150 X 150 339 303 77 51 27 58综合布线系统一般包含超五类网线和六类网线，一般你可以按工程经验：100*100的线槽可以容下100根超五类网线，大约按每根线占用10平方毫米计算，六类线按15平方毫米计算，你可以以这个基数往下推算。
如何确定综合布线的用线量，不过你可以变通下，也可以同样得出综合布线线槽的用量，例如：我们要对一个楼宇进行网络布线，首先我们要计算出整个楼宇的水平线用线量，在计算出每个楼层的用线量，然后在对每个楼层用线量进行汇总就可以了，我们可以用以下公式表示：C=[0.55(F+N)+6]×MC=表示：每个楼层用线量F=表示：为最远的信息插座离楼层管理间的距离N=表示：为最近的信息插座离楼层管理间的距离M=表示：为每层楼的信息插座的数量6=表示：为端对容差（主要考虑到施工时线缆的损耗、线缆布设长度误差等因素）整座楼的用线量：S=∑MC ，M为楼层数，C为每个楼层用线量。
线缆、线槽规格和型号
水平布线电缆 （两端各连接到一个 RJ-45模块上）
RJ-45模块
跳线电缆 计算机 模块化配线架 计算机 RJ-45双孔插座 （两个数据） 跳线电缆
计算机
集线器
RJ-45配线架
RJ-45配线架
110配线架
110配线架是卡接式安装在带背板的机箱里。
110配线架
110配线架
配线箱
8/12口壁 挂式光纤 配线箱 12/24口19英寸机架 式光纤配线箱
选用桥架的步骤 (1)确定桥架宽度、层数、支撑点的型 式和间距、以及电缆在各层桥架上的分布。 (2)计算每层电缆的均布荷载(kN/m2), 初步确定桥架的型号、规格。 (3)按最大的电缆总均布荷载值来验算 桥架强度。
桥架
吊架
桥架
吊架
桥架
槽、管的线缆敷设
电缆桥架施工 电缆桥架宜高出地面2.2m以上，桥架顶部 距顶棚或其他障碍物不应小于0.3m，桥架宽度 不宜小于0.1m，桥架内横断面的填充率不应超 过50％。 在电缆桥架内缆线垂直敷设时，在缆线的 上端应每间隔1.5m左右固定在桥架的支架上； 水平敷设时，在缆线的首、尾、拐弯处每间隔 2～3m处进行固定。
塑料管 PVC阻燃导管是以聚氯乙稀树脂为主要原 料，按外径有：D16、D20、D25、D32、D40、D 45、D63、D25、D110等规格。 与PVC管安装配套的附件有：接头、螺圈、 弯头、弯管弹簧；一通接线合、二通接线合、 三通接线合、四通接线合、开口管卡、专用截 管器、PVC胶合剂等。
桥架 桥架是布线行业的一个术语，是建筑物内布线不 可缺少的一个部分。桥架分为普通型桥架、重型桥架、 槽式桥架。在普通桥架中还可分为普通型桥架，直边 普通型桥架。 在普通桥架中，有以下主要配件供组合： 梯架、弯通、三通、四通、多节二通、凸弯通、 凹弯通、调高板、端向联结板、调宽板、 在直通普通型桥架中有以下主要配件供组合： 梯架、弯通、三通、四通、多节二通、凸弯通、 凹弯通、盖板、弯通盖板、三通盖板、四通盖、凸弯 通盖板、凹弯通盖板、花孔托盘、花孔弯通、花孔四 通托盘、联结板垂直转角联接扳、小平转角联结板、 端向联接板护扳、隔离板、调宽板、端头挡板等。
通用综合布线设计方案
1.综合布线设计1.1综合布线系统介绍1.综合布线系统将贯穿于各楼层的各个平面。
主要为数据、图像、视频、楼宇智能等系统信号提供高性能传输及路由。
2.作为一个综合性的线路平台，应具有最大的兼容性和开放性，可满足各类型通讯及计算机等的传输需要和网络结构，提供一个标准化、高带宽、低成本的网路环境。
3.系统应具有开放的模块化结构，可灵活地进行资源分配，线路管理、变更和扩展。
4.系统应提供一个安全、有序、便于管理的设备安装及连接环境，可快捷简便地进行系统安装和运行。
5.在充分考虑目前应用情况下，以高起点和适度超前的原则来规划本系统。
为各种高性能应用提供充足的传输带宽，为日后系统的升级提供充足的空间。
6.采用目前国际上最先进的工程标准及规范，去设计和规划系统，使之成为市内的有代表性的工程样板。
1.2综合布线项目要求基本情况：整个局域网采用以太网技术，主干光纤可达万兆或更高（目前按数据流定1000Mbps），接入层1000Mbps到桌面。
1、开放。
采用标准RJ45接口，兼容不同厂家的标准产品。
2、灵活。
水平子系统支持语音、数据，支持10Base-T、100Base-T、1000Base-T3、可靠。
高品质布线系统，通过标准测试与验证，提供5年以上质保。
4、先进。
采用目前流行，具有一定先进技术的六类综合布线系列产品。
5、易于管理。
面板、配线架有明显标识，机房线路管理、维护方便。
6、有线电视。
为了保证信号质量清晰，减少以后检修维护，每层各用一个放大器，用分支器联接，布线按房间顺序进行。
1.2.1有关技术要求1.符合最新的国际标准ISO/IEC 11801:2002六类布线系标准，产品应符合做主网络的高速、可靠的信息传输要求，并具有高度灵活性、可靠性、综合性、易扩容性。
2.进行开放式布线，所有插座端口都支持数据通讯、话音和图像传递，满足电视会议，多媒体等系统的需要。
3.能满足灵活的应用要求，即任一信息点能够方便地任意连接终端设备。
综合布线
因此，整座楼的用线量 S=890×6=5340m3.
订购电缆
目前市场上的双绞线电缆一般都以箱为单位进行订购。常见装箱形式为：305m（1000FT） WE TOTE包装形式。因此在配线子系统设计中，计算出所有水平电缆用线总量后，应换算为箱数，然后进行电缆的订购工作。
1、开工前检查 2、随工检验 3、初步验收 4、竣工验收
验收内容
环境检查、器材检验、设备安装检验、线缆敷设检查、线缆端接检查、管理系统检查、系统总验收
工程招标主要有三种方式： 公开 、 邀请 、 议标
投标结束后，需要进行 开标 评标 、 中标与签订合同
7．管理管理应对工作区、电信间、设备间、进线间的配线设备、缆线、信息插座模块等设施按一定定的模式进行标识和记录。
综合布线系统的经济优势
主要体现在初期投资、性价比、总费用这几个方面。
1.综合布线具有良好的初期投资特性（1）综合布线系统在网络投资中所占的比重最小（2）综合布线系统的投资特性随着应用系统的增加而迅速提高。综合布线系统具有较高的性能价格比 2.综合布线的“高性价比”体现在以下三个方面：
适配器选用方法：
1 设备的连接插座应与连接电缆的插头匹配，不同的插座与插头之间应加装适配器。 2 在连接使用信号的数模转换，光电转换，数据传输速率转换等相应的装置时，采用适配器。 3 出于网络规程的兼容性考虑，可采用协议转换适配器。
配线子系统的设计通常可以按以下步骤进行：
综合布线系统定义
通信电缆、光缆、各种软电缆及有关连接硬件构成的通用布线系统，它能支持多种应用系统。即使用户尚未确定具体的应用系统，也可进行布线系统的设计线特点：
综合布线技术规范
综合布线技术规范规划布线注意事项•在房间装修前先行布线，以便隐藏所有线缆。
如果房间已经装修，线缆可以用线槽罩起来，即美观又可以保护线缆。
•确定网络设备所在的房间和具体位置。
•尽量避开暖气管道和阳光直射的位置，延缓线缆老化程度，延长线缆使用寿命。
将计算机所使用的网络端口尽量预留在电源插座附近，方便计算机是使用。
•为每条线的两端都分别做好标记，并登记在册，以便在线路出现故障时进行检测。
机房布线机房应具有高可用性、高可靠性、高安全性、可扩容性和网络资源丰富等特点。
以下将着重介绍机房布线。
机房的布线系统直接影响到机房的功能，一般布线系统要求布线距离尽量短而整齐，排列有序，具体的方式有"田"字和形和"井"字形两种。
其中："田"字形较适用于环形机房布局，"井"字形较适用于纵横式机房布局。
它的位置可安排在地板下和吊顶两个地方，各有特点。
地板布线这是一种最常见的布线方式，它充分利用了地板下的空间，有明线和暗线两种方式。
明线的经济成本低，一般将线直接放入线槽置于地板上，其优点是今后线路出现问题时，维护方便；暗线则是将线置于地板下，隐蔽起来，暗线要求放置线的槽管质量好，暗线的缺点是线路出现问题后维护不便，优点是安全、简洁。
如果有足够的资金，可以采用活动地板，这将有助于今后线路的变更及维护。
地板布线注意地板下漏水、鼠害和散热，还应保证在每个机柜下方开槽相应的穿线孔（包括地板和线槽）吊顶布线该布线方式特别适合于经常需要布线的机房，目前非常流行。
此方式中吊顶内包含了各种布线电源、弱电布线，在每个机柜上方开凿相应的穿线孔（包括地板和线槽），当然也要注意漏水、鼠害和散热。
具体布线内容有：电源布线、弱电布线和接地布线，其中电源布线和弱电布线均放在金属布线槽内，具体的金属布线槽尺寸可根据线量的多少并考虑一定的发展余地（一般为100mmX50mm或100mmX200mm)。
详解综合布线系统的安装要求
综合布线系统安装要求1.1 工作区安装信息插座一般安装在墙面，使用86型加深金属暗装的底盒或个别明装86型底盒。
特殊场合，如大厅等考虑设置地插。
信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边的沿线距地板水平面30cm。
如下图所示：考虑到实际施工中有可能出现的问题，将对模块留有3%的冗余。
设计底盒安装位置时，要及时与室内装修队沟通，在室内装修前将底盒布放好，避免出现重复施工、二次施工等现象。
1.2 垂直/水平布线安装水平布线系统通常采用走吊顶的轻型槽型电缆桥架,而没有采用过线箱方式。
因为这种方式更加适用于大型建筑物。
为水平线缆提供机械保护和支持的装配式槽型电缆桥架，是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向设有信息点的房间，在由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。
综合布线系统的水平布线是放射型的，线路量大，因此线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线缆的直径来确定线槽的容量，即可采用以下简易方式来计算其大小：槽（管）截面积=（n×线缆截面积）/（7 0 %×（4 0～5 0％））n：表示用户所要安装的多少条线（已知数）；6004槽（管）截面积：表示要选择的槽管截面积线缆截面积：表示选用的线缆面积7 0％：表示布线标准规定允许的空间；40%-50%：表示线缆之间浪费的空间以上计算方法的管槽按要求留有较多的余量空间，在实际工程中可根据具体情况也可适当多容纳一些线缆。
线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同的规格。
为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以提供线路路由的转弯自如。
为确保线路的安全，应使槽体有良好的接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。
综合布线复习
●综合布线系统是集成网络系统的基础，它能满足数据、语音及视频图像等的传输要求，是智能大厦的实现基础。
●在GB 50311-2007《综合布线系统工程设计规范》国家标准中规定，在智能建筑工程中宜将综合布线系统分为基本型、增强型、综合型三种常用形式。
●安装在墙上或柱上的信息插座应距离地面30cm以上。
●在工作区子系统中，从RJ-45插座到计算机等终端设备间的跳线一般采用双绞线电缆，长度不宜超过5m。
●水平子系统主要由信息插座，配线架、跳线等组成。
●目前光缆的安装方式主要有三种，分别是管道敷设、直埋敷设、架空敷设。
●综合布线系统水平缆线与建筑物主干缆线及建筑群主干缆线之和所构成信道的总长度不应大于2000m。
●在建筑群子系统中，干线缆线一般采用光缆，配线架一般采用光缆配线架。
●国家标准规定的综合布线系统里没有交换机、路由器等有电源设备，因此我们常说“综合布线系统是一个无源系统”。
●在GB 50311-2007《综合布线系统工程设计规范》规定的缩略词中，BD代表建筑物配线设备，TO代表信息插座模块。
●目前，常用的双绞线电缆一般分为两大类，第一大类为非屏蔽双绞线，简称UTP网线，第二大类为屏蔽双绞线，简称STP。
●常用的光缆连接器件有ST接头、SC接头、FC接头等。
●地面安装的插座也称为“地弹插座”，常见的插座分为正方形和圆形两种，正方形长、宽120mm，圆形直径为150mm。
●五类，超五类双绞线的传输速率能达到100Mbps，六类双绞线的传输速率能达到250Mbps，七类双绞线的传输速率能达到620Mbps。
●水平子系统是指从楼层配线间至工作区用户信息插座部分，在GB50311国家标准中也称为配线子系统。
●在水平布线系统中，缆线必须安装在线槽或者线管内，在建筑物墙或者地面暗设布线时，一般选择线管；在建筑物墙明装布线时，一般选择线槽。
●新建建筑物优先考虑在建筑物梁或立柱中预埋穿线管，旧楼改造或者装修时考虑在墙面刻槽埋管或者墙面明装线槽。
综合布线计算公式
C每个楼层的用线量
F为最远信息插座离配线间的距离
N为最近的信息插座离配线间的距离
n为每层信息插座的数量
简单公式：
1.(最长线距+最短的线距)/2*1.1= 平均线长
平均线长*信息点=需要的线缆总数
线缆总数/305=需要多少箱线
综合布线计算公式
计算需要多少线的公式
1、最长的线距+最短的线距)/2=平均值
(平均值+5米)X点数=总长度
总长度/305(标准每箱米数)+2箱=总箱数
+的数量也可自己定,第一次的话,宁可多备点,不要事后
2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；
4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余
不按公式的算法：
按公式算线长,以我的经验是一定不准的
但是也没有一定准确方法
在施工的过程里还有不可预测的变动呢
我们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米以内
设计院设计图纸的时候一定也会考虑到
2 五类线（根数） 2 4 9 16 32 48
3 PVC管（型号） ф16 ф20 ф25 ф32 ф40 ф50
4 五类线（根数） 2 3 6 9 15 24
5 度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*100
6 五类线（根数） 7 15 22 30 60 120
用线箱数=总长度（单位米）/305+1
用线箱数=总长度（英尺）/1000+1
tg综合布线
5.2、配线子系统的设计
每个楼层用线量（m）的计算公式如下：
C＝［ 0.55（L＋S）＋6 ］× n
式中：C —— 每个楼层的用线量； L ——服务区域内信息插座至配线间的最远距离； S ——服务区域内信息插座至配线间的最近距离； n —— 每层楼的信息插座（IO）的数量。
1-09 IO IO 1-05 1-10 IO IO 1-06
说明：1）该集体办公环境面积60m2， 可供17人办公。 2）设计34个信息点，其中17个数据点， 17个语音点。每个信息插座上包括1个 数据、1个语音。 3）每个点铺设1根4-UTP超5类网线， 数据和语音共用一根超5类网线。 4）墙面的9个信息插座安装高度中心 垂直距地300mm。中间8个信息点使用 地埋式插座安装在地面。 5）所有信息插座使用双口面板安装。 6）所有布线使用PVC管暗埋铺设。
5、工作区子系统的设计实例
（ 2 ）设计实例2 独立多人办公室信息点设计 设计独立多人办公室信息点布局，信息插座可以设计安装在墙面 或地面两种。
IO
IO
IO
IO
说明：
图 多人办公室信息点设计图
1）设计多人办公室信息点时必须考虑多个数据点和语音点。
2）当办公桌设计靠墙摆放时，信息插座安装在墙面，中心垂直距地300mm。当办公桌
5.2、配线子系统的设计
3、强电与弱电电缆技术要求 1）屏蔽的电源电缆与电信电缆并线时不需要分 隔。 2）可以用电源管道（金属或非金属）来分隔通 信电缆 与电源电缆。
综合布线系统缆线的线槽利用
综合布线系统缆线的线槽利用缆线布放虽然属于安装施工的范围，但在工程设计中必须考虑和选用缆续建筑方式，它们之间是密切相关的。
●1)配线子系统的缆线宜采用在智能化建筑内的吊顶、墙体内敷设管路穿放或设置金属密封式线槽进行开放式(电缆桥架、吊挂环等)敷设;当缆线在地面布放时，应根据建筑物结构和环境要求等条件，选用地板下线槽、网络地板、高架(活动)地板下布线等安装敷设方式。
●2)干线子系统一般采用垂直通道穿过各个楼层的楼板方式。
垂直通道有以下3种方式可以选用。
①电缆孔方式。
通常用一根或数根外径为63～102mm的金属管预埋在楼板内，金属管高出地面25～5Omm，也可直接在楼板上预留一个大小适当的长方形孔洞，孔洞的规格尺寸一般不小于60Onmx4OOnm，也可以根据工程实际情况确定。
②管(槽)道方式。
包括暗敷或明敷管道(或槽道)两种方式。
③电缆竖井方式。
在已建成的房屋中不宜使用。
在新建智能化建筑工程中，推荐采用专用的电缆竖井方式，电缆竖井的位置应上下对齐、互相贯通。
●3)建筑群之间的建筑群子系统缆线，宜采用地下通信(信息)管道或电缆沟等敷设方式，并应按有关标准的规定执行。
尽量不用或少用架空或直埋敷设方式。
●4)综合布线系统的缆线，不论在建筑物内或建筑物之间，应远离高温、潮湿和严重电磁干扰的场所，以保证通信(信息)安全。
●5)综合布线系统的缆线在敷设时，弯曲半径(又称曲率半径)应符合表2.37中的要求。
●6)综合布线系统缆线穿放在管路或线槽内的管径与截面利用率，应根据不同类型的缆线做不同的选择。
管路内穿放大对数电缆或4芯以上的光缆时，直线管路的管径利用率应为50%～60%，弯管路的管径利用率应为40%～50%。
管路内穿放4对对绞电缆或4芯光缆时，截面利用率应为25%～30%。
缆线布放在线槽内的截面利用率应为30%～50%。
近年来，国外生产了一种采用特殊结构(例如缆芯结构呈"+型的6类电缆)的电缆，其目的是减少对绞电缆之间串音对传输信号的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术交流群：只限加四川朋友群68170373四川IT技术综合布线系统管槽容量计算1、订货总量（总长度M）=所需总长+所需总长*10%+总点数*62、整数用线量（总长度M）=楼层*每层用线量每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+11.确定电缆长度确定媒介布线方法和布线路由确定每个电信接线间所要服务的区域确定距服务接线间最近的to位置的最短电缆走线a确定距服务接线间最远的to位置的最长电缆走线b按照可能采用的电缆路径测量每个走线距离：计算平均电缆长度al=（a+b）/2计算上下浮动的电缆长度s=al*10%确定接线间端接容差c<视接线间培植不同而变化>确定工作区落差长度d<只在头顶上方布线时按这一参数>计算总平均电缆表度tcl=al+s+c+d2.订购电缆：计算实例最大订购长度/电缆走线的平均长度=每箱的电缆走线数305m/23.6m=12.8走线数（箱）<舍点尾数后为12>因为没个电信插座代表单根导线，则总电缆走线数等于电信插座总数，所以：电信插座的数量/走线数（箱）=电缆的箱数即：140/12=11.6 近位后=12水平子系统订购线缆计算实例1、平均电缆长度=(最远F+最近N两条电缆总长)÷2总电缆长度L=(平均电缆长度+备用部分(平均长度的10%)+端接容差(一般设为6 m))×信息总点数楼层用线量L=[0.55(F+N)+6 ]×nn楼层信息点数总用线量L= L i i=1,….,m m为总楼层数2、鉴于双绞线一般按箱订购，每箱305 m(1000英尺，每圈约1 m)，而且网络线不容许接续，即每箱零头要浪费，所以每箱布线根数=(305÷平均电缆长度)，并取整则所需的总箱数=(总点数÷每箱布线根数)，并向上取整3、计算实例a) 例题(错误计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：24 ×140 = 3360m3360÷305 = 11 箱需要11箱电缆b) 例题(正确计算)设有140个信息点。
单位走线长度24m，线缆包装305m（1000英尺）一箱，需要多少箱线？解：305 ÷24 = 12.7每箱12根双绞线（正确取整）140 ÷12 = 11.6 舍入得12需要12箱线结构化综合布时，线水平布线子系统中线缆长度计算公式里工作区接口到信息点的距离值一般情况下选择6 .需求电缆量的计算公式有3种:(1)定货总量(总长度m)=所需总长+所需总长×10%+n×6所需总长指n条电缆所需的理论长度;所需总长×10%为备用部分;n×6为端接容差.(2)总栋楼的用线量=N(楼层数)×C (每层楼用线量)C=[0.55×(L(本楼层离水平间最远的信息点距离)+S(本楼层离水平间最近的信息点距离))+6]×n (本楼的信息点总数)0.55为备用系数;6为端接容差;(2)总长度=A(最短信息点长度)+B(最长信息点长度)/2×n(楼内需要安装的信息点数)×3.3×1.23.3-将米(m)换成英尺(ft)的系数;1.2-余量参数(富余量);用线箱数=总长度/1000+1其中,所需总长指n条布线电缆所需的理论长度;所需总长×10%为备用部分;n×6为端接容差.在结构化综合布时，线水平布线子系统中线缆长度计算公式里工作区接口到信息点的距离值（端接容差），一般情况下选择6。
计算需要多少线的公式1、最长的线距+最短的线距)/2=平均值(平均值+5米)X点数=总长度总长度/305(标准每箱米数)+2箱=总箱数+的数量也可自己定,第一次的话,宁可多备点,不要事后2、每个服务需一条4对非屏蔽双绞线电缆或2芯（62.5/125微米多模）光缆；每个通讯间中水平电缆的总数量＝（由通讯间提供服务的工作区的数量）＊（每一工作区提供的服务的数量）工作区水平布线计算：A：最近信息点距离B：最远信息点距离；C：每层工作区信息点数量每层所需电缆长度＝（A＋B）/2＊1.1＊C总共所需电缆箱数＝各层电缆长总和/305米/箱（电子工业出版社综合布线系统工程设计）3、C=[0。
55（F+N）+6]Xn(m)C每个楼层的用线量F为最远信息插座离配线间的距离N为最近的信息插座离配线间的距离n为每层信息插座的数量简单公式：1.(最长线距+最短的线距)/2*1.1= 平均线长平均线长*信息点=需要的线缆总数线缆总数/305=需要多少箱线2. 线数：（最长+最短）/2x1.1+2x楼高箱数：线数x信息点数/3053. （最远距离 + 最近距离）/ 2 *1.1 + 层高）* 节点数）/ 305 = 线缆箱数其中：1.1系数是损耗；层高是楼层高度，如果水平线槽走天花板，则必须计算；如果是架空地板可以不计；305是1000英尺换算。
4. 最长的网线和最短网线的平均值X总的点数，然后再加10％的冗余不按公式的算法：按公式算线长,以我的经验是一定不准的但是也没有一定准确方法在施工的过程里还有不可预测的变动呢我们国家对八芯双绞线(包括五类,超五类,六类)最长布线距离规定在一百米以内设计院设计图纸的时候一定也会考虑到那么一般情况下最短的线应该在十米左右,最长的线在九十米左右(留十米的余量)平均一下,每根线在五十米左右如果穿越楼层的话,每根再加个楼层高度就可以了误差不会太大最关键还是要看现场情况,以及要熟练看懂图纸,这个是要时间和磨练的!以前记得还看过几个公式，和你这不太一样，发出来让大家看看的：1、整数用线量（总长度M）=楼层*每层用线量2、订货总量（总长度M）=所需总长+所需总长*10%+总点数*6每层用线量=[0.55*（最远点距离+最近点距离）+6]*楼层信息点数3、总长度=最短信息点长度+最长信息点长度/2*总点数*3.3*1.2注：得出的长度为英尺用线箱数计算用线箱数=总长度（单位米）/305+1用线箱数=总长度（英尺）/1000+1l平均=[l（水平）最长+l（水平）最短]/2*1.1+l（垂直）+l（余量）l总长=l平均*信息点数upt箱数=roundup（l总长/305，0）+n（自定数量）价格=utp箱数*单价管槽线缆容量对照表1 PVC槽（型号） 20*10 24*14 39*19 59*22 99*27 99*402 五类线（根数） 2 4 9 16 32 483 PVC管（型号）ф16ф20ф25ф32ф40ф504 五类线（根数） 2 3 6 9 15 245 度锌线槽（型号） 25*25 25*50 25*75 50*50 50*100 100*1006 五类线（根数）7 15 22 30 60 120容量公式：管槽容量=INT（管槽面积*K）对CAT5 UTP来说K=0.012例如： 100*100的桥架算法： 100*100*0.012结果： 120根另一种算法100*100*0.4/28.6＝139根，100*100为桥架的尺寸，0.4是因为桥架线缆敷设时的容量，28.6为线缆的横切面积注：规范要求弱电的槽满率是40%,强电的槽满率是50%N应该代表信息点数，每个信息点对应一条水平链路，而每条链路由二根跳线组成，分别为工作区一条跳线，管理间一条跳线，每条跳线两边都是水晶头，所以就4个水晶头。
这就是为什么要*4的原因了。
N应该代表信息点数，每个信息点对应一条水平链路，而每条链路由二根跳线组成，分别为工作区一条跳线，管理间一条跳线，每条跳线两边都是水晶头，所以就4个水晶头。
这就是为什么要*4的原因了。
整幢楼的用线量=∑NCN：楼层数C：每层楼用线量：C=[0.55*(L+S)+6]*n 。
L：本楼层离水平间最远的信息点距离。
S：本楼层离水平间最近的信息点距离。
n：本楼层的信息插座总数0.55：备用系数。
6：端接容差。
水平线缆长度计算公式：c=[0.55(f+n)+6]*n(m)式中：c－每个楼层的用线量f－最远的信息插座（io）离配线间的距离n－最近的信息插座（io）离配线间的距离m－为每层楼的信息插座（io）的数量(f+n)也可称为平均距离平均线缆长度：l＝（l(min)+l(max)）÷2 ×1.1 +2倍楼高每箱线敷设的根数：n ＝305米÷l（取整）所需线缆箱数： m ＝信息点数÷n（取整）需要多少箱线：C÷305=箱数还有这种计算方法，我也只是看到过，并没有用过。
其实计算方法都是大同小异，都是先计算出平均距离，然后计算出总量，在核算要多少箱，记住计算平均距离的时候是以每个配线点为范围的，就是说这里所说的平均距离是一个配线间所管理的信息点的平均距离。
网络综合布线垂直干缆用量垂直主干线缆的计算方法：垂直线缆长度(单位：米)=(距MDF层数×层高＋电缆井至MDF距离＋端接容限)×(每层需要根数)综合布线一般计算公式2009年02月05日星期四19:30穿线要求一、穿线准备1.检查管槽穿线前要严格进行穿线检查，具体要求参见相应的管槽检查要求，下面罗列的是严重影响穿线质量和进度的几个管槽质量问题：Ø 管槽规格小。
Ø 接口处有毛刺。
Ø 埋地安装管槽阻塞、有水等。
埋地管槽穿线前必须全面试穿。
2. 文档准备Ø 布线系统系统图Ø 布线系统平面图Ø 穿线技术要求Ø 空白穿线报告3.穿线组织策划Ø 理解布线系统总体结构，不要穿错路线。
Ø 能明确区分要敷设的各种电缆，不要用错电缆。
Ø 熟悉电缆要经过的管路。
Ø 有丰富的穿线经验，懂得预防典型的影响穿线质量和进度的问题。
Ø 理解并牢记我们对于综合布线系统电缆敷设的特殊要求。
Ø 思路清晰，把信息点分组，一组一组地敷设，不多穿，不漏穿。
每组应不超过20个信息点，否则同时穿放的电缆量大，穿放费力容易导致电缆损伤，也容易缠绕、打结，非常影响进度。
Ø 忠实严谨地做标号，并记录长度刻度。
Ø 严格地组织测试，用万用表逐条电缆测通断。
4.穿线技术要求所有的钢管口都要安放塑料护口。
穿线人员应携带护口，穿线时随时安放。
余长：电缆在计算机出线盒外余长30cm，余线应仔细缠绕好收在出线盒内。
