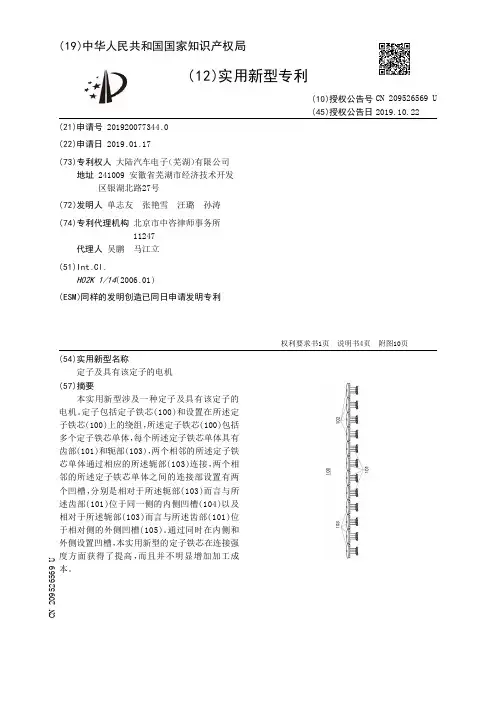

【CN209526569U】定子及具有该定子的电机【专利】

【CN209526569U】定子及具有该定子的电机【专利】
5 .根据权利要求1或2所述的定子,其特征在于,每个所述定子铁芯单体还具有位于所 述齿部(101)和所述轭部(103)之间的绝缘挡板(107)。
6 .根据权利要求1或2所述的定子,其特征在于,每个所述定子铁芯单体还具有位于所 述齿部(101)上的绕线槽(108) ,所述绕线槽(108)的形状与形成定子绕组的单根线圈的外 形互补。
( 19 )中华人民 共和国国家知识产权局
( 12 )实 用新型专利
(21)申请号 201920077344 .0 (22)申请日 2019 .01 .17 (73)专利权人 大陆汽车电子(芜湖)有限公司
地址 241009 安徽省芜湖市经济技术开发 区银湖北路27号
(72)发明人 单志友 张艳雪 汪璐 孙涛 (74)专利代理机构 北京市中咨律师事务所
权利要求书1页 说明书4页 附图10页
CN 209526569 U
CN 209526569 U
权 利 要 求 书
1/1 页
1 .一种定子,包括定子铁芯(100)和设置在所述定子铁芯(100)上的绕组,所述定子铁 芯 (100) 包括多个定子铁芯单体 ,每个所述定子铁芯单体具有齿部(101) 和轭部(103) ,两个 相邻的所述定子铁芯单体通过相应的所述轭部(103)连接,其特征在于,两个相邻的所述定 子铁芯单体之间的连接部设置有两个凹槽,分别是相对于所述轭部(103)而言与所述齿部 (101)位于同一侧的内侧凹槽(104)以及相对于所述轭部(103)而言与所述齿部(101)位于 相对侧的外侧凹槽(105)。
3 .根据权利要求1或2所述的定子,其特征在于,所述轭部(103)上设置有用于在绕线时 对所述定子铁芯进行定位的定位槽(102)。
4 .根据权利要求1或2所述的定子,其特征在于,每个所述定子铁芯单体还具有设置在 所述齿部(101)的远离所述轭部(103)的一端且沿定子铁芯轴向延伸的片状部,在所述片状 部上设置有凹陷部(106)。

【CN209434975U】一种定子组件以及轴向磁场电机【专利】

【CN209434975U】一种定子组件以及轴向磁场电机【专利】

实用新型内容 [0003] 有鉴于此,本实用新型所要解决的技术问题是如何提高电机的冷却效率,延长电 机的使用寿命,为此,本实用新型提供了一种定子组件以及轴向磁场电机。 [0004] 为实现上述目的,本实用新型提供如下技术方案: [0005] 一种定子组件,包括壳体和设置在所述壳体内部的定子铁芯;其中,所述定子铁芯 与所述壳体围成第一冷却空间,所述定子铁芯的中部围成第二冷却空间; [0006] 设置在所述第一冷却空间的N个第一阻流板,多个所述第一阻流板将第一冷却空 间分隔成N个外环冷却区域; [0007] 设置在所述第二冷却空间的M个第二阻流板,多个所述第二阻流板将第二冷却空 间分隔成M个内环冷却区域,其中,N-M=1,所述第二阻流板与所述第一阻流板交错布置,多 个所述内环冷却区域与对应的所述外环冷却区域构成一个冷却循环;以及 [0008] 设置在壳体上的进液口和出液口,所述进液口与位于冷却循环首端的第一冷区域 连通,所述出液口与位于冷却循环末端的外环冷却区域连通。 [0009] 在本实用新型一个实施例中,所述定子铁芯上设置有多个冷却通道,所述冷却通 道连通所述第一冷却空间和所述第二冷却空间。 [0010] 在本实用新型一个实施例中,所述冷却通道为贯穿所述定子铁芯的通孔。 [0011] 在本实用新型一个实施例中,所述冷却通道为设置在所述定子铁芯的端面的凹槽 与所述壳体共同围成。 [0012] 在本实用新型一个实施例中,所述壳体的数量为多个,每个所述壳体对应有一个 所述定子铁芯 ,相邻的两个所述壳体中 ,前一所述壳体的出液口 与后一所述壳体的 进液口 连通。 [0013] 在本实用新型一个实施例中,相邻的两个所述壳体中,前一所述壳体的出液口与 后一所述壳体的进液口同轴布置。 [0014] 在本实用新型一个实施例中,所述壳体的数量为两个,分别为前壳体和后壳体;所 述定子铁芯的数量为两个,分别为前定子铁芯和后定子铁芯。

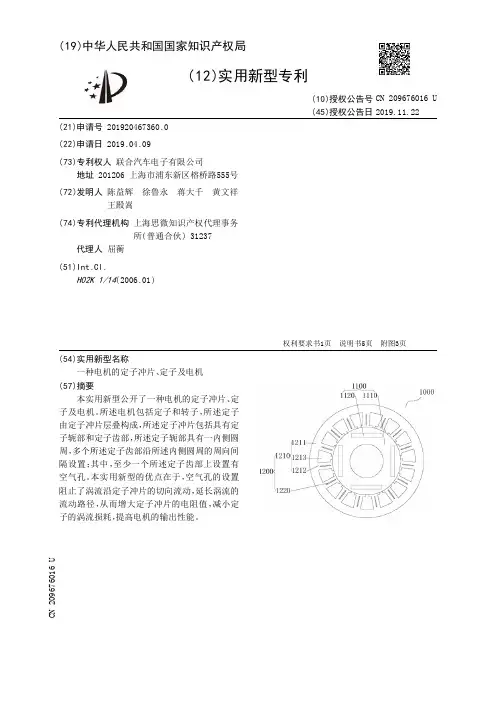

【CN209676016U】一种电机的定子冲片、定子及电机【专利】

【CN209676016U】一种电机的定子冲片、定子及电机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920467360.0(22)申请日 2019.04.09(73)专利权人 联合汽车电子有限公司地址 201206 上海市浦东新区榕桥路555号(72)发明人 陈益辉 徐鲁永 蒋大千 黄文祥 王殿嵩 (74)专利代理机构 上海思微知识产权代理事务所(普通合伙) 31237代理人 屈蘅(51)Int.Cl.H02K 1/14(2006.01)(54)实用新型名称一种电机的定子冲片、定子及电机(57)摘要本实用新型公开了一种电机的定子冲片、定子及电机。

所述电机包括定子和转子,所述定子由定子冲片层叠构成,所述定子冲片包括具有定子轭部和定子齿部,所述定子轭部具有一内侧圆周,多个所述定子齿部沿所述内侧圆周的周向间隔设置;其中,至少一个所述定子齿部上设置有空气孔。

本实用新型的优点在于,空气孔的设置阻止了涡流沿定子冲片的切向流动,延长涡流的流动路径,从而增大定子冲片的电阻值,减小定子的涡流损耗,提高电机的输出性能。

权利要求书1页 说明书5页 附图3页CN 209676016 U 2019.11.22C N 209676016U权 利 要 求 书1/1页CN 209676016 U1.一种电机的定子冲片,其特征在于,具有定子轭部和定子齿部,所述定子轭部具有一内侧圆周,多个所述定子齿部沿所述内侧圆周的周向间隔设置;其中,至少一个所述定子齿部上设置有空气孔。

2.根据权利要求1所述的一种电机的定子冲片,其特征在于,所述空气孔的最大宽度所在的方向沿定子轭部的径向延伸。

3.根据权利要求2所述的一种电机的定子冲片,其特征在于,所述空气孔到定子轭部圆心的最大距离不大于定子轭部内侧圆周的半径。

4.根据权利要求2所述的一种电机的定子冲片,其特征在于,所述空气孔到定子轭部圆心的最小距离不小于定子齿部到定子轭部圆心的距离。

一种定子组件和电机[发明专利]

一种定子组件和电机[发明专利]

专利名称:一种定子组件和电机
专利类型:发明专利
发明人:张凯贺,孙坤星,张亮亮,蔡春霞,邹旋,冯春爽申请号:CN202110172185.4
申请日:20210208
公开号:CN112821599A
公开日:
20210518
专利内容由知识产权出版社提供
摘要:本发明公开了一种定子组件和电机,该定子组件包括定子铁芯和多支路方导体绕组,定子铁芯的内圆周上设置有偶数个定子槽,各定子槽被分为多个容纳方导体的层;多支路方导体绕组设置在定子槽内,多支路方导体绕组包括B个并联支路,B为4的整数倍;定子组件的每极每相槽数Q为奇数,且Q和B之间满足如下的关系:(Q+1)*2/B和(Q‑1)*2/B均为整数,本发明的定子组件中,通过特殊的绕组连接设计,使得各条并联支路之间不存在磁场相位差,而且每条并联支路均等地通过定子槽内的每一层,从根本上抑制了并联支路间环流的产生,并且抑制了谐波,提高了电机的效率。

申请人:精进电动科技股份有限公司
地址:100015 北京市朝阳区将台路5号普天实业科技园内7座
国籍:CN
代理机构:北京市隆安律师事务所
更多信息请下载全文后查看。

【CN209267309U】电机、定子组件及其绕组支架【专利】

【CN209267309U】电机、定子组件及其绕组支架【专利】

实用新型内容 [0004] 基于此,有必要针对能量效率低的问题,提供一种电机、定子组件及其绕组支架, [0005] 一种绕组支架,应用于电机的定子组件,包括:第一绝缘片和第二绝缘片,所述第 一绝缘片设有第一壳体和沿所述第一壳体的径向向外延长的多个第一轮齿容纳壳 ,所述第 二绝缘片设有第二壳体和沿所述第二壳体的径向向外延长的多个第二轮齿容纳壳 ,所述第 一绝缘片和所述第二绝缘片合拢形成用于容纳定子型芯的容纳腔,所述第一轮齿容纳壳远 离所述容纳腔的一侧设有第一凸起,所述第二轮齿容纳壳远离所述容纳腔的一侧设有第二 凸起。 [0006] 上述绕组支架应用到定子组件时,定子型芯安装在第一绝缘片和第二绝缘片合拢 后形成的容纳腔 ,其中 ,定子型芯的轮齿部位于第一轮齿容纳壳 和第二轮齿容纳壳之间。线 圈绕组绕设在第一轮齿容纳壳和第二轮齿容纳壳的外部,由于第一轮齿容纳壳设有第一凸 起 ,第二轮齿容纳壳设有第二凸起 ,所以 绕设在第一轮齿容纳壳 和第二轮齿容纳壳上的 线 圈绕组呈椭圆形,而非矩形。根据右手螺旋定则(又称安培定则二) ,呈椭圆形的线圈绕组通 电 后降 低线圈磁阻 ,产生的磁场强度更大、磁极方向更集中 ,更有效地将电能转化为驱动转 子的转动力矩,能量利用率高。 [0007] 在其中一个实施例中,所述第一凸起和靠近所述第一凸起的所述第一轮齿容纳壳 之间圆角过渡,和/或,所述第二凸起和靠近所述第二凸起的所述第二轮齿容纳壳之间圆角 过渡。 [0008] 在其中一个实施例中,所述第一凸起和靠近所述第一凸起的所述第一轮齿容纳壳 之间R圆角过渡,和/或,所述第二凸起和靠近所述第二凸起的所述第二轮齿容纳壳之间R圆 角过渡。 [0009] 在其中一个实施例中,所述第一壳体和所述第二壳体的中部均设有用于安装主轴 的轴安装孔。 [0010] 在其中一个实施例中,所述第一壳体靠近所述第一轮齿容纳壳处设有挡板,所述 挡板设有多个卡口 ,所述卡口的数量与所述第一轮齿容纳壳的数量相应 ,所述卡口 与所述

【CN109474092A】一种定子组件以及轴向磁场电机【专利】

【CN109474092A】一种定子组件以及轴向磁场电机【专利】
( 19 )中华人民 共和国国家知识产权局
( 12 )发明专利申请
(21)申请号 201910032937 .X
(22)申请日 2019 .01 .14
(71)申请人 上海盘毂动力科技股份有限公司 地址 201601 上海市松江区莘砖公路668号 205室
(72)发明人 张广权 汤磊 李一雄
(74)专利代理机构 北京集佳知识产权代理有限 公司 11227
பைடு நூலகம்
发明内容 [0003] 有鉴于此,本发明所要解决的技术问题是如何提高电机的冷却效率,延长电机的 使用寿命,为此,本发明提供了一种定子组件以及轴向磁场电机。 [0004] 为实现上述目的,本发明提供如下技术方案: [0005] 一种定子组件,包括壳体设置在所述壳体内部的定子铁芯;其中,所述定子铁芯与 所述壳体围成第一冷却空间,所述定子铁芯的中部围成第二冷却空间; [0006] 设置在所述第一冷却空间的N个第一阻流板,多个所述第一阻流板将第一冷却空 间分隔成N个外环冷却区域; [0007] 设置在所述第二冷却空间的M个第二阻流板,多个所述第二阻流板将第二冷却空 间分隔成M个内环冷却区域,其中,N-M=1,所述第二阻流板与所述第一阻流板交错布置,多 个所述内环冷却区域与对应的所述外环冷却区域构成一个冷却循环;以及 [0008] 设置在壳体上的进液口和出液口,所述进液口与位于冷却循环首端的第一冷区域 连通,所述出液口与位于冷却循环末端的外环冷却区域连通。 [0009] 在本发明一个实施例中,所述定子铁芯上设置有多个冷却通道,所述冷却通道连 通所述第一冷却空间和所述第二冷却空间。 [0010] 在本发明一个实施例中,所述冷却通道为贯穿所述定子铁芯的通孔。 [0011] 在本发明一个实施例中,所述冷却通道为设置在所述定子铁芯的端面的凹槽与所 述壳体共同围成。 [0012] 在本发明一个实施例中,所述壳体的数量为多个,每个所述壳体对应有一个所述 定子铁芯,相邻的两个所述壳体中,前一所述壳体的出液口与后一所述壳体的进液口连通。 [0013] 在本发明一个实施例中,相邻的两个所述壳体中,前一所述壳体的出液口与后一 所述壳体的进液口同轴布置。 [0014] 在本发明一个实施例中,所述壳体的数量为两个,分别为前壳体和后壳体;所述定 子铁芯的数量为两个,分别为前定子铁芯和后定子铁芯。 [0015] 在本发明一个实施例中,所述前定子铁芯通过前定子压板封闭在所述前壳体和所 述前定子压板所围成的空间内。

【CN209692488U】一种空压机电机及其应用的空压机、燃料电池【专利】

【CN209692488U】一种空压机电机及其应用的空压机、燃料电池【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920652383.9(22)申请日 2019.05.08(73)专利权人 中山大洋电机股份有限公司地址 528400 广东省中山市西区沙朗第三工业区(72)发明人 阮海亮 孔庆军 李泽凯 (74)专利代理机构 中山市汉通知识产权代理事务所(普通合伙) 44255代理人 古冠开(51)Int.Cl.H02K 5/20(2006.01)(54)实用新型名称一种空压机电机及其应用的空压机、燃料电池(57)摘要本实用新型公开了一种空压机电机及其应用的空压机、燃料电池,所述空压机电机包括电机机壳、前端盖和后端盖,电机机壳内安装有定子组件和转子组件,前端盖安装在电机机壳一端,后端盖安装在电机机壳另一端,电机机壳包括内胆和机壳外圈,定子组件安装在内胆内,机壳外圈套在内胆外,内胆与机壳外圈之间设有第一冷却水道,前端盖上安装有泵箱体,泵箱体内设有第二冷却水道,泵箱体上设有出水口与第二冷却水道连通,其特征在于:所述第一冷却水道和第二冷却水道之间由过渡水道连通,过渡水道设置在前端盖和机壳外圈内;通过设置在前端盖和机壳外圈内的过渡水道连通第一冷却水道和第二冷却水道,取消了外部水管连接,连接可靠,减少生产成本。

权利要求书1页 说明书3页 附图7页CN 209692488 U 2019.11.26C N 209692488U权 利 要 求 书1/1页CN 209692488 U1.一种空压机电机,包括电机机壳(1)、前端盖(2)和后端盖(5),电机机壳(1)内安装有定子组件(3)和转子组件(4),前端盖(2)安装在电机机壳(1)一端,后端盖(5)安装在电机机壳(1)另一端,电机机壳(1)包括内胆(12)和机壳外圈(13),定子组件(3)安装在内胆(12)内,机壳外圈(13)套在内胆(12)外,内胆(12)与机壳外圈(13)之间设有第一冷却水道(11),前端盖(2)上安装有泵箱体(23),泵箱体(23)内设有第二冷却水道(21),泵箱体(23)上设有出水口(211)与第二冷却水道(21)连通,其特征在于:所述第一冷却水道(11)和第二冷却水道(21)之间由过渡水道(14)连通,过渡水道(14)设置在前端盖(2)和机壳外圈(13)内。

【CN209642410U】定子以及旋转电机【专利】

【CN209642410U】定子以及旋转电机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920239477.3(22)申请日 2019.02.26(30)优先权数据2018-036856 2018.03.01 JP(73)专利权人 本田技研工业株式会社地址 日本东京港区南青山2-1-1(邮编:1078556)(72)发明人 今村健広 (74)专利代理机构 北京同立钧成知识产权代理有限公司 11205代理人 马爽 臧建明(51)Int.Cl.H02K 1/16(2006.01)H02K 1/20(2006.01)(54)实用新型名称定子以及旋转电机(57)摘要本实用新型的定子以及旋转电机既能抑制结构变得复杂,又能提高冷却效率。

定子(14)包括形成有多个槽(25)的定子铁芯(21)、以及插通多个槽(25)的多个线圈(22)。

定子铁芯(21)在扩径磁轭部(23a )的外周面(23A )上具备引导部(41),所述引导部(41)将制冷剂(F)朝向设在槽(25)外部的第2线圈端(22b)引导。

旋转电机具备定子(14)、配置在定子(14)内侧的转子、以及至少朝向磁轭部(23)的引导部(41)供给制冷剂(F)的制冷剂供给部(15)。

权利要求书1页 说明书7页 附图6页CN 209642410 U 2019.11.15C N 209642410U权 利 要 求 书1/1页CN 209642410 U1.一种定子,其特征在于,包括:定子铁芯,形成有多个槽;以及多个线圈,插通多个所述槽,所述定子铁芯在外周部的表面上具备引导部,所述引导部将制冷剂朝向设在所述槽的外部的所述线圈的过渡部引导。

2.根据权利要求1所述的定子,其特征在于,所述引导部是设在所述外周部的表面上的槽部。

3.根据权利要求2所述的定子,其特征在于,所述槽部是设在所述外周部的径方向厚度相对增大的扩径部。

4.根据权利要求1至3中任一项所述的定子,其特征在于,所述引导部在所述外周部的表面上具备朝向所述过渡部的多个制冷剂流路。

【CN209659022U】定子以及包括其的电机和压缩机【专利】

【CN209659022U】定子以及包括其的电机和压缩机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920265432.3(22)申请日 2019.03.01(73)专利权人 艾默生环境优化技术(苏州)有限公司地址 215021 江苏省苏州市工业园区苏虹西路69号(72)发明人 周光宇 董良 (74)专利代理机构 北京集佳知识产权代理有限公司 11227代理人 李新燕 王艳江(51)Int.Cl.H02K 1/16(2006.01)H02K 1/12(2006.01)(ESM)同样的发明创造已同日申请发明专利(54)实用新型名称定子以及包括其的电机和压缩机(57)摘要本实用新型涉及定子以及包括其的电机和压缩机。

具体提供一种用于电磁装置的定子,该定子过盈配合至固定结构,该定子包括:第一定子芯单元,该第一定子芯单元包括与该固定结构过盈配合的至少两个第一凸台部;第二定子芯单元,该第二定子芯单元包括与该固定结构过盈配合的至少两个第二凸台部,其中,该第一定子芯单元和该第二定子芯单元沿该定子的中心轴线的方向堆叠成使得该第一凸台部与该第二凸台部在沿着该中心轴线的方向观察时至少部分地彼此偏离。

根据本实用新型的定子以及包括其的电机和压缩机能够显著增强定子的径向方向的振动阻尼,从而有效减小振动和噪声,并且结构简单、易于加工制造,具有较高的成本效益。

权利要求书2页 说明书10页 附图11页CN 209659022 U 2019.11.19C N 209659022U权 利 要 求 书1/2页CN 209659022 U1.一种用于电磁装置的定子,所述定子过盈配合至固定结构,所述定子包括:第一定子芯单元,所述第一定子芯单元包括与所述固定结构过盈配合的至少两个第一凸台部;第二定子芯单元,所述第二定子芯单元包括与所述固定结构过盈配合的至少两个第二凸台部,其特征在于,所述第一定子芯单元和所述第二定子芯单元沿所述定子的中心轴线的方向堆叠成使得相邻的所述第一凸台部与所述第二凸台部在沿着所述中心轴线的方向观察时至少部分地彼此偏离。

【CN209948809U】一种电动机的定子【专利】

【CN209948809U】一种电动机的定子【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920668587.1(22)申请日 2019.05.10(73)专利权人 上海海立电器有限公司地址 201206 上海市浦东新区金桥宁桥路888号(72)发明人 范杰 孙建龙 张兴志 (74)专利代理机构 上海思微知识产权代理事务所(普通合伙) 31237代理人 顾正超(51)Int.Cl.H02K 1/20(2006.01)(54)实用新型名称一种电动机的定子(57)摘要本实用新型提供了一种电动机的定子,属于压缩机技术领域。

该定子包括n≥2个第一缺口,第一缺口与压缩机的壳体之间形成n个用于冷媒流通的流通通道;定子还包括用于冷冻机油回流的回流通道,回流通道沿流通通道的方向贯穿定子;回流通道包括第一回流通道和第二回流通道,第一回流通道不接触压缩机的壳体,第二回流通道接触压缩机的壳体;第一回流通道的总数为a个,第二回流通道的总数为b个,a≥1并且b≥1;各回流通道的开口面积均小于各流通通道的开口面积。

由于定子包括回流通道,冷媒携带的冷冻机油在定子的顶部位置液化后,可以经过回流通道回流至压缩机的泵体中,从而提高泵体中的冷冻机油的回油率。

权利要求书1页 说明书4页 附图4页CN 209948809 U 2020.01.14C N 209948809U权 利 要 求 书1/1页CN 209948809 U1.一种电动机的定子,所述定子包括n个第一缺口,所述第一缺口与压缩机的壳体之间形成n个用于冷媒流通的流通通道,所述n≥2,其特征在于,所述定子还包括用于冷冻机油回流的回流通道,所述回流通道沿所述流通通道的方向贯穿所述定子,所述回流通道与所述流通通道在所述定子的内部不连通;所述回流通道包括第一回流通道和第二回流通道,所述第一回流通道设置于任意相邻的两个流通通道之间的定子区域并且不接触所述压缩机的壳体,所述第二回流通道设置于任意相邻的两个流通通道之间的定子区域并且接触所述压缩机的壳体;所述第一回流通道的总数为a个,所述第二回流通道的总数为b个,其中,所述a≥1并且所述b≥1;各回流通道的开口面积均小于各流通通道的开口面积,所述开口面积是指所述回流通道或所述流通通道沿平行于定子端面的截平面的面积。

【CN209299073U】一种电机转子组件及电机【专利】

【CN209299073U】一种电机转子组件及电机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920281793.7(22)申请日 2019.03.06(73)专利权人 北京车和家信息技术有限公司地址 100102 北京市朝阳区望京街10号院3号楼8层801室(72)发明人 马东辉 徐晓飞 (74)专利代理机构 北京银龙知识产权代理有限公司 11243代理人 许静 黄灿(51)Int.Cl.H02K 9/22(2006.01)H02K 1/27(2006.01)H02K 1/22(2006.01)H02K 7/00(2006.01)H02K 5/20(2006.01)H02K 9/19(2006.01)(54)实用新型名称一种电机转子组件及电机(57)摘要本实用新型实施例提供了一种电机转子组件及电机,其中,电机转子组件包括:转轴,所述转轴的一端形成为散热端;与所述转轴固定连接的转子铁芯;热块,所述导热块和所述转子铁芯均套设于所述转轴且在所述转轴的轴向上依次分布,所述导热块邻近所述散热端设置;以及,热管,所述热管的蒸发端插入所述转子铁芯内部,所述热管的冷凝端伸入所述导热块内。

本实用新型实施例能够提升转子组件的冷却效率。

权利要求书1页 说明书7页 附图4页CN 209299073 U 2019.08.23C N 209299073U权 利 要 求 书1/1页CN 209299073 U1.一种电机转子组件,其特征在于,包括:转轴,所述转轴的一端形成为散热端;与所述转轴固定连接的转子铁芯;导热块,所述导热块和所述转子铁芯均套设于所述转轴且在所述转轴的轴向上依次分布,所述导热块邻近所述散热端设置;以及,热管,所述热管的蒸发端插入所述转子铁芯内部,所述热管的冷凝端伸入所述导热块内。

2.根据权利要求1所述的电机转子组件,其特征在于,所述转子铁芯包括转子冲片、嵌设于所述转子冲片内且沿周向均匀分布的磁铁,所述磁铁邻近所述转子冲片的外侧壁设置,所述热管设置于所述磁铁内侧,且邻近所述磁铁设置。

【CN209692564U】一种混合转子齿磁悬浮开关磁阻电机【专利】

【CN209692564U】一种混合转子齿磁悬浮开关磁阻电机【专利】

(19)中华人民共和国国家知识产权局(12)实用新型专利(10)授权公告号 (45)授权公告日 (21)申请号 201920496700.2(22)申请日 2019.04.13(73)专利权人 山东科技大学地址 266590 山东省青岛市黄岛区辛安街道前湾港路579号(72)发明人 李井凯 陈瑶 徐金鹏 马宁 曾敏 (51)Int.Cl.H02K 19/10(2006.01)H02N 15/00(2006.01)(54)实用新型名称一种混合转子齿磁悬浮开关磁阻电机(57)摘要本实用新型涉及磁悬浮开关磁阻电机领域,要解决的问题是克服现有磁悬浮开关磁阻电机转矩与径向悬浮力之间存在耦合、控制难度大、功率损耗高的问题,提出了一种混合转子齿磁悬浮开关磁阻电机。

该电机由定子和转子两部分组成;所述定子包括定子铁芯和绕组,所述定子铁芯设有16个定子齿;所述绕组有16相,每相绕组独立控制,每个定子齿上饶有一相绕组,所述绕组按照绕组电流产生的磁场方向为NSSN的规律分布;所述转子包括三个径向力齿与三个转矩齿,所述径向力齿与转矩齿等间隔交错排布。

该电机能够有效解除转矩与径向悬浮力的耦合,降低了控制难度和功率损耗。

权利要求书1页 说明书2页 附图1页CN 209692564 U 2019.11.26C N 209692564U权 利 要 求 书1/1页CN 209692564 U1.一种混合转子齿磁悬浮开关磁阻电机,其特征在于:包括定子(1)和转子(2)两部分;所述定子(1)包括定子铁芯(3)和绕组(4),所述定子铁芯(3)设有16个定子齿(5),所述绕组(4)有16相,每相绕组(4)独立控制,每个定子齿(5)上饶有一相绕组(4),所述绕组(4)按照绕组(4)电流产生的磁场方向为NSSN的规律分布;所述转子(2)包括三个径向力齿(6)与三个转矩齿(7),所述径向力齿(6)与转矩齿(7)等间隔交错排布。

2.根据权利要求1所述的一种混合转子齿磁悬浮开关磁阻电机,其特征在于:所述定子齿(5)的极弧为α,7.5°≤α≤11.25°;所述径向力齿(6)的极弧为45°+2α;所述转矩齿(7)的极弧为22.5°+α。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(19)中华人民共和国国家知识产权局
(12)实用新型专利
(10)授权公告号 (45)授权公告日 (21)申请号 201920403046.6
(22)申请日 2019.03.27
(73)专利权人 苏州汇川技术有限公司
地址 215104 江苏省苏州市吴中区越溪友
翔路16号
(72)发明人 蒋奎 李寰纹 褚文强
(74)专利代理机构 深圳市顺天达专利商标代理
有限公司 44217
代理人 陆军
(51)Int.Cl.
H02K 3/12(2006.01)
H02K 3/28(2006.01)
H02K 1/16(2006.01)
H02K 3/04(2006.01)
(ESM)同样的发明创造已同日申请发明专利
(54)实用新型名称
定子组件及驱动电机
(57)摘要
本实用新型实施例提供了一种定子组件及
驱动电机,所述定子组件包括定子铁芯以及M相
定子绕组,所述定子铁芯的内周具有多个轴向设
置的槽,所述M相定子绕组由扁导线构成,且所述
M相定子绕组在所述槽内绕制成L层,所述M为正
整数,所述L为大于或等于6的偶数,所述M相定子
绕组中的每一相定子绕组包括至少两套并联连
接的子绕组,且每一套子绕组包括多个串联连接
的线圈;每一相定子绕组的至少一套子绕组的多
个线圈分布于所述槽的L个不同层中。

本实用新
型实施例可使得各并联的子绕组的反电势、电阻
及电感大致相同,大大降低各相定子绕组的各并
联支路电阻、电感不平衡率及电流不平衡率,从
而降低环流导致的附加铜耗。

权利要求书2页 说明书9页 附图6页CN 209692452 U 2019.11.26
C N 209692452
U
权 利 要 求 书1/2页CN 209692452 U
1.一种定子组件,包括定子铁芯以及M相定子绕组,所述定子铁芯的内周具有多个轴向设置的槽,所述M相定子绕组由扁导线构成,且所述M相定子绕组在所述槽内绕制成L层,所述M为正整数,所述L为大于或等于6的偶数,其特征在于,所述M相定子绕组中的每一相定子绕组包括至少两套并联连接的子绕组,且每一套子绕组包括多个串联连接的线圈;每一相定子绕组的至少一套子绕组的多个线圈分布于所述槽的L个不同层中。

2.根据权利要求1所述的定子组件,其特征在于,所述定子铁芯包括N1个槽,所述定子组件应用于转子极数为2p的M相电机,所述M相定子绕组在所述定子铁芯的槽内绕制成六层,所述N1和p分别为正整数;每相定子绕组包括三套子绕组,且每套子绕组包含n=N1/M个串联连接的线圈。

3.根据权利要求2所述的定子组件,其特征在于,每一相定子绕组的三套子绕组包括第一子绕组、第二子绕组和第三子绕组;所述第一子绕组包括分布在第一层和第二层中的n/4个线圈,分布在第三层和第四层中的n/2个线圈以及分布在第五层和第六层中的n/4个线圈;所述第二子绕组包括分布在第一层和第二层中的n/4个线圈,分布在第三层和第四层中的n/2个线圈以及分布在第五层和第六层中的n/4个线圈;所述第三子绕组包括分布在第一层和第二层中的n/2个线圈以及分布在第五层和第六层中的n/2个线圈。

4.根据权利要求2所述的定子组件,其特征在于,每一相定子绕组的三套子绕组包括第一子绕组、第二子绕组和第三子绕组;所述第一子绕组包括分布在第三层和第四层中的n/4个线圈,分布在第一层和第二层中的n/2个线圈以及分布在第五层和第六层中的n/4个线圈;所述第二子绕组包括分布在第三层和第四层中的n/4个线圈,分布在第一层和第二层中的n/2个线圈以及分布在第五层和第六层中的n/4个线圈;所述第三子绕组包括分布在第三层和第四层中的n/2个线圈以及分布在第五层和第六层中的n/2个线圈。

5.根据权利要求2所述的定子组件,其特征在于,每一相定子绕组的三套子绕组包括第一子绕组、第二子绕组和第三子绕组;所述第一子绕组包括分布在第一层和第二层中的n/4个线圈,分布在第五层和第六层中的n/2个线圈以及分布在第三层和第四层中的n/4个线圈;所述第二子绕组包括分布在第一层和第二层中的n/4个线圈,分布在第五层和第六层中的n/2个线圈以及分布在第三层和第四层中的n/4个线圈;所述第三子绕组包括分布在第一层和第二层中的n/2个线圈以及分布在第三层和第四层中的n/2个线圈。

6.根据权利要求2所述的定子组件,其特征在于,所述M相定子绕组以星形方式连接,且所述M为3、所述p为4、所述N1为48;每一相定子绕组的三套子绕组中的第一套子绕组包括位于所述槽第一层和第二层的第一线圈组、位于所述槽第三层和第四层的第二线圈组、位于所述槽第三层和第四层的第三线圈组、以及位于所述槽第五层和第六层的第四线圈组,且所述第一线圈组、第二线圈组、第四线圈组位于相同槽,所述第三线圈组与第二线圈组位于相邻槽;
每一相定子绕组的三套子绕组中的第二套子绕组包括位于所述槽第一层和第二层的第五线圈组、位于所述槽第三层和第四层的第六线圈组、位于所述槽第三层和第四层的第七线圈组、以及位于所述槽第五层和第六层的第八线圈组,且所述第五线圈组、第六线圈组、第七线圈组、第八线圈组与第一套子绕组的绕制方向相反;
每一相定子绕组的三套子绕组中的第三套子绕组包括位于所述槽第一层和第二层的第九线圈组、位于所述槽第一层和第二层的第十线圈组、位于所述槽第五层和第六层的第
