BISS0001红外感应模块

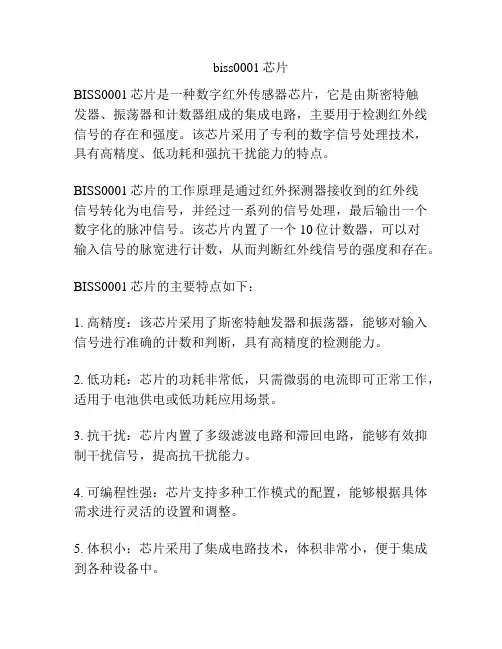

biss0001芯片
biss0001芯片BISS0001芯片是一种数字红外传感器芯片，它是由斯密特触发器、振荡器和计数器组成的集成电路，主要用于检测红外线信号的存在和强度。
该芯片采用了专利的数字信号处理技术，具有高精度、低功耗和强抗干扰能力的特点。
BISS0001芯片的工作原理是通过红外探测器接收到的红外线信号转化为电信号，并经过一系列的信号处理，最后输出一个数字化的脉冲信号。
该芯片内置了一个10位计数器，可以对输入信号的脉宽进行计数，从而判断红外线信号的强度和存在。
BISS0001芯片的主要特点如下：1. 高精度：该芯片采用了斯密特触发器和振荡器，能够对输入信号进行准确的计数和判断，具有高精度的检测能力。
2. 低功耗：芯片的功耗非常低，只需微弱的电流即可正常工作，适用于电池供电或低功耗应用场景。
3. 抗干扰：芯片内置了多级滤波电路和滞回电路，能够有效抑制干扰信号，提高抗干扰能力。
4. 可编程性强：芯片支持多种工作模式的配置，能够根据具体需求进行灵活的设置和调整。
5. 体积小：芯片采用了集成电路技术，体积非常小，便于集成到各种设备中。
BISS0001芯片广泛应用于安防领域，例如红外报警系统、人体感应开关、自动照明系统等。
在红外报警系统中，该芯片可以通过检测输入信号的脉宽来判断是否有人体进入监控范围，并触发相应的报警信号。
在人体感应开关中，芯片可以实时检测人体的存在，并控制灯光的开关。
在自动照明系统中，芯片可以感知环境光线的变化，并根据设定的阈值来判断是否需要开启照明设备。
总之，BISS0001芯片是一种高精度、低功耗和抗干扰能力强的数字红外传感器芯片，具有广泛的应用前景。
随着智能化的发展和技术的进步，相信BISS0001芯片将在更多领域得到应用，并为人们的生活带来更多便利和安全。
BISS0001的原理与使用
热释电传感器处理芯片BISS0001的原理与使用一，芯片特点：*CMOS工艺制造 *数模混合 *具有独立的高输入阻抗运算放大器 *内部的双向鉴幅器可有效抑制干扰 *内设延迟时间定时器和封锁时间定时器*采用16脚DIP封装二，管脚功能：三，管脚说明：引脚名称I/O功能说明1 A I 可重复触发和不可重复触发选择端。
当A为“1”时，允许重复触发；反之，不可重复触发2 VO O 控制信号输出端。
由VS的上跳变沿触发，使Vo输出从低电平跳变到高电平时视为有效触发。
在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。
3 RR1 -- 输出延迟时间Tx的调节端4 RC1 -- 输出延迟时间Tx的调节端5 RC2 -- 触发封锁时间Ti的调节端6 RR2 -- 触发封锁时间Ti的调节端7 VSS -- 工作电源负端8 VRF I 参考电压及复位输入端。
通常接VDD，当接“0”时可使定时器复位9 VC I 触发禁止端。
当Vc<VR时禁止触发；当Vc>VR时允许触发(VR≈0.2VDD)10 IB -- 运算放大器偏置电流设置端11 VDD -- 工作电源正端12 2OUT O 第二级运算放大器的输出端13 2IN- I 第二级运算放大器的反相输入端14 1IN+ I 第一级运算放大器的同相输入端15 1IN- I 第一级运算放大器的反相输入端16 1OUT O 第一级运算放大器的输出端四，芯片使用参数：五，工作原理简介：BIS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
以上图所示的不可重复触发工作方式下的波形，来说明其工作过程，下图为其内部结构示意图：首先，根据实际需要，利用运算放大器OP1组成传感信号预处理电路，将信号放大。
然后耦合给运算放大器OP2，再进行第二级放大，同时将直流电位抬高为VM(≈0.5VDD)后，将输出信号V2送到由比较器COP1和COP2组成的双向鉴幅器，检出有效触发信号Vs。
感应节能灯电路的设计
实验题目：基于BISS0001的感应节能灯电路的设计学院：应用科技学院专业：09电子信息工程姓名：苏伟华、邹耿万学号：120352009006、1203520090152011 ~ 2012 第一学期一、实验目的1. 动手实践应用电路，提高实验技能。
2.学习感应节能灯的调试方法和感应节能灯的工作原理。
3. 了解热释电红外传感器以及biss0001芯片的功能。
二、设计原理图三、工作原理:1. 电路工作原理⑴电路通电后，当无人进人热释电传感器PIR监控范围时，热释电红外传感信号处理集成电路BISS0001处于复位状态，控制信号输出端（第2脚）Vo输出低电平，电子开关VT 处于截止状态，固态继电器SSR关断，照明灯具H不亮，控制器处于监控状态。
当有人进人热释电传感器PIR监控范围并移动时，PIR可将人体散发出的红外线变化转换为电信号输出，输出信号频率为0.1～10Hz。
RP2与RG组成光控电路，白天光敏电阻RG受自然光照射呈现低电阻，当BISS0001第9脚电平Vo＜02VDD时，触发禁止，BISSO00l等后级电路不工作，照明灯具H不亮。
晚上或环境光线较暗时，RG阻值增大，当BISSOOOI第9脚电平玩＞0．2Vpp 时，BISSOOOI处于监控状态，输出端％仍为低电平。
如果此时有人在PIR监控范围内移动，PIR便输出随人体移动而变化的电信号，通过RP1送人BISS00O1芯片内部独立高输人阻抗运算放大器OP1的输入端11N+（第14脚），经OP1前置放大后，由第16脚输出，经C4耦合到第13脚2IN-端，再经芯片内部第2级运算放大器OP2进行放大，然后经芯片内部双向鉴幅器处理，输出有效触发信号启动芯片内部的延时定时器TX，最后由状态控制器从BISSO001第2脚输出高电平控制信号，使电子开关VT导通驱动固态继电器SSR开通，照明灯具H点亮发光。
BISS0001第2脚输出高电平控制信号时间等于电路的延时时间，它由延时元件R1与C2的时间常数决定，图所示时间为15s。

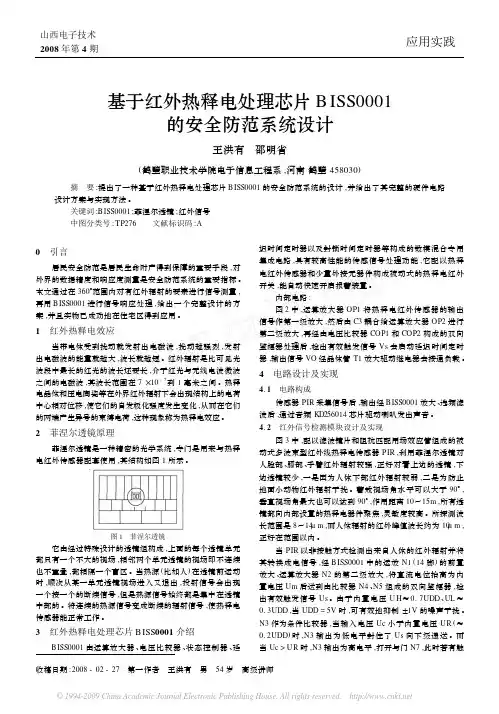

基于红外热释电处理芯片BISS0001的安全防范系统设计
收稿日期:2008-02-27 第一作者 王洪有 男 54岁 高级讲师基于红外热释电处理芯片B ISS0001的安全防范系统设计王洪有 邵明省(鹤壁职业技术学院电子信息工程系,河南鹤壁458030)摘 要:提出了一种基于红外热释电处理芯片BISS0001的安全防范系统的设计,并给出了其完整的硬件电路设计方案与实现方法。
关键词:BISS0001;菲涅尔透镜;红外信号中图分类号:TP276 文献标识码:A0 引言居民安全防范是居民生命财产得到保障的重要手段,对外界的数据精度和响应度测量是安全防范系统的重要指标。
本文通过在360°范围内对有红外辐射的要素进行信号测量,再用BISS0001进行信号响应处理,给出一个完整设计的方案,并且实物已成功地在住宅区得到应用。
1 红外热释电效应当带电体受到扰动就发射出电磁波,扰动越强烈,发射出电磁波的能量就越大,波长就越短。
红外辐射是比可见光波段中最长的红光的波长还要长,介于红光与无线电波微波之间的电磁波,其波长范围在7×10-7到1毫米之间。
热释电晶体和压电陶瓷等在外界红外辐射下会出现结构上的电荷中心相对位移,使它们的自发极化强度发生变化,从而在它们的两端产生异号的束缚电荷,这种现象称为热释电效应。
2 菲涅尔透镜原理菲涅尔透镜是一种精密的光学系统,专门是用来与热释电红外传感器配套使用,其结构如图1所示。
图1 菲涅尔透镜它由经过特殊设计的透镜组构成,上面的每个透镜单元都只有一个不大的视场,相邻两个单元透镜的视场即不连续也不重叠,都相隔一个盲区。
当热源(比如人)在透镜前运动时,顺次从某一单元透镜视场进入又退出,投射信号会出现一个接一个的断续信号,但是热源信号始终都是集中在透镜中部的。
将连续的热源信号变成断续的辐射信号,使热释电传感器能正常工作。
3 红外热释电处理芯片B ISS 0001介绍BISS0001由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路,具有较高性能的传感信号处理功能,它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关,能自动快速开启报警装置。

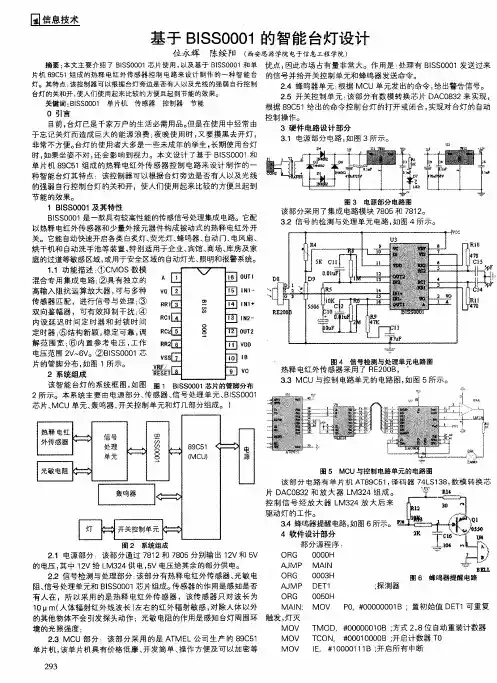

基于BISS0001的智能台灯设计
以 算 算 、络 代 的 息 术 迅 发 ，生 大 市 电 政 、等 同 ，于 代 通 发 ，地 公 频 ， 计 计 机 网 为 表 信 技 的 速 展产 了 量 、子 务 等 。时 由 交 的 展异 办 日 篓 的 计 机 片磁 、 带 光 等 学 性 料 载 的 子 目 电 文 在 些 域已 成 业 活 的 生 ， 粤 以 算 盘 、盘磁 和 盘 化 磁 材 为 体 电 文 前 子 件 一 领 经 为 务 动 原 文 传
一己 言 ｎ 擎一 Ｉ
归一 展
＇ 簇妻 Ｉ 口 １萎目姒 器 枞 － 嚣 ，丁 、暑妻 土 Ｌ ｕ 一 攀２李 ｌ ＿口 茎 姒 丁Ｊ ｅ 犬 譬 以 － 誓上 Ｉ 仕 甘 芯 姒 丁 １坝 、
统 意义的档 案 “ 原始记录性 ” 要求 ， 这些单位 又将 电子 文 转换 纸 质 归档 文件 ， 从而使文件在现行期 即有两种版本。 部分单位在归档时 或归档 后为 电子 文件 制作硬拷 贝（ 纸质 文件或 ／和缩微 件 ）在这种 ， 情 况下 ， 文件到 了半现行或非现行期 出现两种版本。 出现这一现状的 核 心问题在于 电子文件加 密防伪技 术普及度 不够 ，电子文件的安全 性没 能得到人们 的普 遍认 可，进而导致 关于 电子 文件 归档管理的相
单 片 机 ， 单 片 机 具 有 价 格 低 廉 、 发 简 单 、 作 方 便 及 可 以加 密 等 该 开 操
２ ３ ９
ＭＯ Ｉ， ＃ ０ ０ １ １ ； 启 所 有 中断 Ｖ Ｅ １００ １Ｂ 开
焦 蕉 习 皇 Ｉ
浅 议纸质 文件 与 电子 文件 归档方法 的融合发展 问题
ＡＪ Ｐ Ｍ ＭＡＩ Ｎ ＯＲ Ｇ ０ ０ Ｈ ０ ３
图 ６ 蜂 鸣器 提 醒 电路
ＡＪ Ｐ Ｍ ＤＥ １ Ｔ
红外检测模块资料
4.2防盗报警信号采集及传送防盗报警信号的采集是通过热释电红外传感器及其配套芯片BISS0001的硬件连接实现。
本节将介绍热释电红外传感器和BISS0001芯片，同时也对本系统关于防盗报警信号采集的硬件连接及防盗报警的软件设计进行说明。
4.2.1热释电红外传感器及BISS0001芯片介绍1.热释电红外传感器介绍：热释电红外传感器是一种能检测人体发射的红外线而输出电信号的传感器，它能组成防入侵报警器或各种自动化节能装置。
人体都有恒定的体温，一般在37℃，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。
人体发射的10UM左右的红外线通过菲泥尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，后续电路经检测处理后就能产生报警信号。
1)这种探头是以探测人体辐射为目标的。
所以热释电元件对波长为10UM左右的红外辐射必须非常敏感。
2)为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲泥尔滤光片，使环境的干扰受到明显的抑制作用。
3)被动红外传感器包含两个互相串联或并联的热释电元，而且制成的两个电极方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。
4)一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
5)菲泥尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。
红外线热释电传感器的安装要求：红外线热释电人体传感器只能安装在室内，其误报率与安装的位置和方式有极大的关系.正确的安装应满足下列条件：1.红外线热释电传感器应离地面2.0-2.2米。
2.红外线热释电传感器远离空调, 冰箱，火炉等空气温度变化敏感的地方。
人体红外感应模块 BISS0001
人体红外感应模块电路主要由人体红外传感器、菲涅尔透镜、专用芯片BISS0001组成。
当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。
另外，关于走廊及洗手问用灯情况，当晚上有人经过时，人体红外感应到人便开启走廊用灯或者洗手间用灯。
热释人体红外模块电路如图2所示。
图2 热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。
当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。
SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。
图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。
输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7可以选0.1U。
3.1.1 BISS0001芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。
静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。
广泛用于安防、自控等领域能。
特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装3.1.1.1管脚图表3-1 管脚说明引脚名称I/O功能说明1 A I 可重复触发和不可重复触发选择端。
当A为“1”时，允许重复触发；反之，不可重复触发2 VO O 控制信号输出端。
由VS的上跳前沿触发，使V o输出从低电平跳变到高电平时视为有效触发。
在输出延迟时间Tx之外和无VS的上跳变时，Vo保持低电平状态。
3 RR1 -- 输出延迟时间Tx的调节端4 RC1 -- 输出延迟时间Tx的调节端5 RC2 -- 触发封锁时间Ti的调节端6 RR2 -- 触发封锁时间Ti的调节端7 VSS -- 工作电源负端8 VRF I 参考电压及复位输入端。
红外BISS0001
开关技术：热释电红外控制开关本例介绍一款采用热释电红外传感器(一种由高热电系数材料、阻抗匹配用场效应晶体管的滤光镜片等组成的新型敏感元件)和专用集成电路制作的热释电红外线控制开关，它在检测到人体发射的红外传感器信号后接通，使负载(报警器或照明灯、排风扇等)通电工作。
电路工作原理该热释电红外控制开关电路由热释红外传感器(PIR)、热释电红外控制电路、光控电路和控制执行电路组成，如图3-66所示。
热释电红外控制电路由集成电路lC(SS0001)和电阻器RZ-R9、电容器Cl-C8组成。
SS0001是热释电红外控制专用集成电路，其内部由输入放大器、双向限幅器、状态控制器、延时定时器、锁存定时器和基准电源等电路组成，如图3-67所示。
光控电路由光敏电阻器RG、电阻器Rl和IC第9脚内电路组成。
控制执行电路由电阻器RlO、晶体管V、二极管VD和继电器K组成。
热释电红外传感器应与非涅尔透镜配合使用，才能提高其灵敏度。
在热释电红外传感器未检测到人体红外线信号时，IC的2脚输出低电平，V处于截止状态，K不吸合，负载电路不工作。
当有人在热释电红外传感器的有效检测区域内活动时，热释电红外传感器将接收到人体发出的红外信号，并将其转变成微弱的脉冲电压信号，此电压信号经lC内电路放大、鉴幅处理及定时控制后，从2脚输出控制高电平，使V导通，K吸合，负载电路通电工作。
在白天，光敏电阻器RG受光照射而呈低阻状态，IC的9脚(触发禁止端)被锁定为低电平，使IC的2脚恒定输出低电平。
夜晚，RG因无光照射而呈高阻状态，IC的g脚恢复为高电平，热释电红外控制开关又迸人警戒状态。
若想该热释电红外控制开关白天、晚上均工作，可将RG去掉或在Rl两端并接一只小开关。
元器件选择Rl-RlO选用1/4W碳膜电阻器或金属膜电阻器。
RG选用亮阻小于2OkΩ、暗阻大于2MΩ的光敏电阻器。
Cl、C2和C6均选用耐压值为16V的铝电解电容器;C3-C5、C7和C8均选用独石电容器或涤纶电容器。
人体红外感应模块--BISS0001
111BISS0001组成。
当有人出现在它的探测区，传感器便能探测到信号并把信号传给单片机，单片机再根据实际情况是否该开启器件设备或让房间的电器设备处于一种可开启状态。
另外，关于走廊及洗手问用灯情况，当晚上有人经过时, 人体红外感应到人便开启走廊用灯或者洗手间用灯。
热释人体红外模块电路如图2所示。
图2热释人体红外电路图上图中，R3为光敏电阻，用来检测环境照度。
当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。
SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。
图中R6可以调节放大器增益的大小，原厂图纸选10K，实际使用时可以用3K，可以提高电路增益改善电路性能。
输出延迟时间Tx由外部的R9和C7的大小调整，触发封锁时间Ti由外部的R10和C6的大小调整，R9/R10可以用470欧姆，C6/C7 可以选0.11U。
3.1.1 BISS0001 芯片介绍（小四号黑体）BISS0001是一款传感信号处理集成电路。
静态电流极小，配以热释电红外传感器和少量外围元器件即可构成被动式的热释电红外传感器。
广泛用于安防、自控等领域能。
特点：CMOS工艺数模混合具有独立的高输入阻抗运算放大器内部的双向鉴幅器可有效抑制干扰内设延迟时间定时器和封锁时间定时器采用16脚DIP封装A W nil HCL KC2 胆咋5 ™/BESET3.1.1.1管脚图表3-1管脚说明工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。
不可重复触发工作方式下的波形。
首先，根据实际需要，利用运算放大器0P1组成传感信号预处理电路，将信号放大。
然后耦合给运算放大器0P2，再进行第二级放大，同时将直流电位抬高为VM（疋0.5VDD）后，将输出信号V2送到由比较器COP1和C0P2组成的双向鉴幅器，检出有效触发信号Vs。
人体热释电红外感应电路bs0001
人体热释电红外感应电路TX0001人体热释电红外感应电路TX0001是一款具有较高性能的传感信号处理集成电路。
它和BISS0001芯片完全兼容，它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关。
它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特别适用于企业、宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。
TX0001完全兼容BIS0001，不但可以直接替代原用于BIS0001的场合，而且功耗更低，尤其是价格很有竞争力，以BIS0001为例，一般市场售价为3.6元，而TX0001价格可以做到2.2元，大批量价格另议。
感兴趣的客户可以购买样片进行测试，每次需支付15元的邮费。
特点*CMOS工艺*数模混合*具有独立的高输入阻抗运算放大器*内部的双向鉴幅器可有效抑制干扰*内设延迟时间定时器和封锁时间定时器*采用16脚DIP封装管脚图管脚说明工作原理TX0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。
不可重复触发工作方式下的波形首先，根据实际需要，利用运算放大器OP1组成传感信号预处理电路，将信号放大。
然后耦合给运算放大器OP2，再进行第二级放大，同时将直流电位抬高为VM(≈0.5VDD)后，将输出信号V2送到由比较器COP1和COP2组成的双向鉴幅器，检出有效触发信号Vs。
由于VH≈0.7VDD、VL≈0.3VDD，所以，当VDD=5V 时，可有效抑制±1V的噪声干扰，提高系统的可靠性。
COP3是一个条件比较器。
当输入电压Vc<VR(≈0.2VDD)时，COP3输出为低电平封住了与门U2,禁止触发信号Vs向下级传递；而当Vc>VR时，COP3输出为高电平，进入延时周期。
BISS0001处理芯片简介
关于biss0001处理芯片的介绍biss0001处理芯片1biss0001是由运算放大器电压比较器状态控制器延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路
关于BISS0001处理芯 片的介绍
BISS0001处理芯片
1.BISS0001是由运算放大器、电压比较器、状态控制 器、延迟时间定时器以及封锁时间定时器等构成的数 模混合专用集成电路。它能自动快速开启各类照明灯 和用电器，特别适用于敏感区域，或用于安全区域的 自动灯光、照明和报警系统。
2.管脚 管脚
3.不可重复触发工作方式下的波形图 不可重复触发工作方式下的波形图
4. 可重复触发工作方式下的波形图
5.应用线路图 应用线路图源自总结在老师的认真指导和小组同学的共同努力下，本次的 毕业设计已经基本顺利完成。在完成设计的过程中， 我们遇到了很多问题，但都已经一一解决了。但关于 热释电人体红外开关在教室和办公室的应用还存在一 定的问题，即延时时间过短。针对这个问题，在以后 我们还会进一步研究和改进。
BISS001 红外传感信号处理器
BISS001 红外传感信号处理器一: 实验目的：理解BISS001红外传感信号处理器的工作原理。
能更好的把理论与实践相结合。
更重要的是让自己多学一点专业知识。
二: 元件及参数：极性参数（Vss=0V）电源电压：-0.5V~+6V输入电压范围：-0.5V~6V（V DD=6V）各引出端最大电流：+10mA（V DD=5V）工作温度：-10~+70存放温度：-65~150电参数：特点:●COMS数摸混合专用集成电路●具有独立的高出入阻抗运算放大器,可与多种传感器匹配进行处理●双向鉴幅器可有效的抑制干扰●内设延迟时间定时器和封锁时间定时器,结构新颖,稳定可靠,调节范围宽●内设参考电源●电压工作范围+3V~+5V●采用16脚DIP封装人体热释电红外传感器和应用介绍被动式热释电红外探头的工作原理及特性：一般人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。
人体发射的10UM左右的红外线通过菲尼尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，电后续电路经检验处理后即可产生报警信号。
1)这种探头是以探测人体辐射为目标的。
所以热释电元件对波长为10UM 左右的红外辐射必须非常敏感。
2)为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲尼尔滤光片，使环境的干扰受到明显的控制作用。
3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。
而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。
4)一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
5)菲尼尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。
BISS001 红外传感信号处理器
BISS001 红外传感信号处理器一: 实验目的：理解BISS001红外传感信号处理器的工作原理。
能更好的把理论与实践相结合。
更重要的是让自己多学一点专业知识。
二: 元件及参数：极性参数（Vss=0V）电源电压：-0.5V~+6V输入电压范围：-0.5V~6V（V DD=6V）各引出端最大电流：+10mA（V DD=5V）工作温度：-10~+70存放温度：-65~150电参数：特点:●COMS数摸混合专用集成电路●具有独立的高出入阻抗运算放大器,可与多种传感器匹配进行处理●双向鉴幅器可有效的抑制干扰●内设延迟时间定时器和封锁时间定时器,结构新颖,稳定可靠,调节范围宽●内设参考电源●电压工作范围+3V~+5V●采用16脚DIP封装人体热释电红外传感器和应用介绍被动式热释电红外探头的工作原理及特性：一般人体都有恒定的体温，一般在37度，所以会发出特定波长10UM左右的红外线，被动式红外探头就是靠探测人体发射的10UM左右的红外线而进行工作的。
人体发射的10UM左右的红外线通过菲尼尔滤光片增强后聚集到红外感应源上。
红外感应源通常采用热释电元件，这种元件在接收到人体红外辐射温度发生变化时就会失去电荷平衡，向外释放电荷，电后续电路经检验处理后即可产生报警信号。
1)这种探头是以探测人体辐射为目标的。
所以热释电元件对波长为10UM 左右的红外辐射必须非常敏感。
2)为了仅仅对人体的红外辐射敏感，在它的辐射照面通常覆盖有特殊的菲尼尔滤光片，使环境的干扰受到明显的控制作用。
3)被动红外探头，其传感器包含两个互相串联或并联的热释电元。
而且制成的两个电极化方向正好相反，环境背景辐射对两个热释元件几乎具有相同的作用，使其产生释电效应相互抵消，于是探测器无信号输出。
4)一旦人侵入探测区域内，人体红外辐射通过部分镜面聚焦，并被热释电元接收，但是两片热释电元接收到的热量不同，热释电也不同，不能抵消，经信号处理而报警。
5)菲尼尔滤光片根据性能要求不同，具有不同的焦距（感应距离），从而产生不同的监控视场，视场越多，控制越严密。
使用BISS0001的红外热释电子狗的制作与调试
1
A
I
可重复触发和不可重复触发选择端。当 A 为“1”时，允许重复触发；反
之，不可重复触发
2 3
VO
O
RR1 --
达 控制信号输出端。由 VS 的上跳变沿触发，使 Vo 输出从低电平跳变到高
电平时视为有效触发。在输出延迟时间 Tx 之外和无 VS 的上跳变时，Vo 保持低电平状态。
输出延迟时间 Tx 的调节端
VCC1
1 K1
VCC2
1 2 1 2 3
DIP16
1
KE Y
亿 R5
22K
C3 47U
R1 R4 10K 220K
Q2 9014
GND
C6 C5
Y1
22U 0.01
RG1
D
S
R2 R3 1M 470K
U1
9
10
R8 WD
11
R10
12
22K
C7 0.01
C8
13
22U
R1122K
14
8 7 6 5 4 3
6、选择经公安部检验合格，性价比好的探测器。 二、避免漏报警
创 1、探测范围内不要有障碍物遮挡，留有探测空隙不足以引起报警。
2、探测范围与人活动方向呈穿越形式（见 A 箭头人体活动方向图示），不要正对着 人体活动方向（见 B 箭头人体活动方向图示）。
亿
3、探测器安装位置不要致使探测范围造成盲区，给盗贼可乘之机。 4、探测器安装位置要靠近被保护物体，如保险柜、保密资料柜等贵重物体。 5、探测范围要有余量，要考虑到夏天，当环境温度升高与人体表面温度一致时（30～ 32℃），探测距离会缩短 1/3 以上，甚至个别探测器会出现不探测。因此，务必引起注意。 6、保持在 10 天内检测一次，保障能正常工作。注意清洁菲温尔镜片，其正反同心 圆表面有污点及霉斑点均会影响探测距离和效果。
biss0001
BISS0001BISS0001是一款常用于人体红外感应的芯片模块。
本文将介绍BISS0001的特性、使用方法以及应用场景。
特性•BISS0001是一款非接触式红外人体感应芯片，采用CMOS工艺制造。
•该芯片具有低功耗、高灵敏度、高稳定性和高可靠性的特点。
•BISS0001使用PIR（热释电红外）技术，基于人体热辐射实现对人体的感应。
•芯片工作电压范围为4.5V至20V，适用于各种嵌入式系统。
•BISS0001模块尺寸小巧，方便在各种应用中进行集成。
使用方法以下是使用BISS0001模块进行人体感应的基本步骤：1.将BISS0001模块与嵌入式系统进行连接，确保电路连接正确。
2.设置模块的工作电压。
BISS0001的工作电压范围为4.5V至20V，根据具体应用选择合适的电压。
3.设置感应距离。
通过调整芯片上的距离调节电位器，可以改变模块的感应距离。
4.设置感应延时。
通过调整芯片上的延时调节电位器，可以改变模块的感应延时时间。
5.连接外部电路。
根据具体需求，连接外部电路，如继电器或报警器，以实现相应的功能。
应用场景BISS0001模块广泛应用于以下领域：1.家庭安防系统：通过将BISS0001与摄像头和报警器等设备结合，可以实现家庭安防监控系统。
当有人靠近感应区域时，系统会自动发出警报。
2.自动照明系统：将BISS0001与灯光控制器相连，可以实现自动照明系统。
当有人进入感应区域时，灯光会自动打开，提供足够的照明。
3.自动门禁系统：通过将BISS0001与电子门锁相连，可以实现自动门禁系统。
当有人接近门口时，系统会自动解锁并打开门锁。
4.机器人导航系统：将BISS0001模块与机器人导航系统相连接，可以实现机器人对环境的感知和导航功能。
当有人或障碍物出现在机器人前方时，机器人可以及时避开。
总结：BISS0001是一款功能强大、性能稳定的红外人体感应芯片模块。
其具有低功耗、高灵敏度和高可靠性等特点，适用于各种人体感应应用场景。
BISS0001应用电路
BISS0001是一款具有较高性能的传感信号处理集成电路，它配以热释电红外传感器和少量外接元器件构成被动式的热释电红外开关。
它能自动快速开启各类白炽灯、荧光灯、蜂鸣器、自动门、电风扇、烘干机和自动洗手池等装置，特别适用于企业、宾馆、商场、库房及家庭的过道、走廊等敏感区域，或用于安全区域的自动灯光、照明和报警系统。
特点*CMOS工艺*数模混合*具有独立的高输入阻抗运算放大器*部的双向鉴幅器可有效抑制干扰*设延迟时间定时器和封锁时间定时器*采用16脚DIP封装管脚图管脚说明9VC I触发禁止端。
当Vc<VR时禁止触发；当Vc>VR时允许触发10IB--运算放大器偏置电流设置端11VDD--工作电源正端122OUT O第二级运算放大器的输出端132IN-I第二级运算放大器的反相输入端141IN+I第一级运算放大器的同相输入端151IN-I第一级运算放大器的反相输入端161OUT O第一级运算放大器的输出端工作原理BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。
不可重复触发工作方式下的波形首先，根据实际需要，利用运算放大器OP1组成传感信号预处理电路，将信号放大。
然后耦合给运算放大器OP2，再进行第二级放大，同时将直流电位抬高为VM(≈0.5VDD)后，将输出信号V2送到由比较器COP1和COP2组成的双向鉴幅器，检出有效触发信号Vs。
由于VH≈0.7VDD、VL≈0.3VDD，所以，当VDD=5V时，可有效抑制±1V的噪声干扰，提高系统的可靠性。
COP3是一个条件比较器。
当输入电压Vc<VR(≈0.2VDD)时，COP3输出为低电平封住了与门U2,禁止触发信号Vs向下级传递；而当Vc>VR时，COP3输出为高电平，进入延时周期。
当A端接“0”电平时，在Tx时间任何V2的变化都被忽略，直至Tx时间结束，即所谓不可重复触发工作方式。
BISS0001(TE)
低功耗人体红外线感应信号处理器BISS0001 是为各种传感器配套设计的专用集成电路，采用CMOS 工艺制造。
其外围器件大大减少，节约了空间和成本及调试时间，提高整机可靠性，可广泛应用于照明控制、马达和电磁阀控制，防盗报警等领域。
一、特点COMS 数模混合专用集成电路, 相容所有 。
具有独立的高输入阻抗运算放大器，可与多种传感器匹配，进行信号预处理。
双向鉴幅器可有效抑制干扰。
内设延迟时间定时器和封锁时间定时器，结构新颖、稳定可靠，调节范围宽。
内置参考电源。
工作电压范围宽 +1.8V~+6V 。
16 脚DIP 封装或SOP 封装。
二、 封装图V R F /2I N -1I N +1I N -R E S E T I B V D D2O U T1O U TV C V S S R R 2R C 2R C 1R R 1V OA87654321109111213141516图1 BISS0001(相容 BISS0001)外引线连接图三、 原理框图图2 : BISS0001(相容BISS0001) 原理框图四、 工作原理图 2 为ＢＩＳＳ０００１(相容BISS0001) 红外传感信号处理器的原理框图。
外接元件由使用者根据需要选择。
由图可见ＢＩＳＳ０００１是由运算放大器、电压比较器和状态控制器、延迟时间定时器、封锁时间定时器及参考电压源等构成的数模混合专用集成电路。
可广泛应用于多种传感器和延时控制器。
各引脚的定义和功能如下：V DD — 工作电源正端。
范围为1.8~6V。
V SS — 工作电源负端。
一般接0V。
I B — 运算放大器偏置电流设置端。
经R B 接V SS 端，R B 取值为1.5MΩ左右。
1N- — 第一级运算放大器的反相输入端。
1N+ — 第一级运算放大器的同相输入端。
1OUT — 第一级运算放大器的输出端。
2IN- — 第二级运算放大器的反相输入端。
2OUT — 第二级运算放大器的输出端。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
红外热释电处理芯片BISS0001应用资料
工作原理
BISS0001是由运算放大器、电压比较器、状态控制器、延迟时间定时器以及封锁时间定时器等构成的数模混合专用集成电路。
以下图所示的不可重复触发工作方式下的波形，来说明其工作过程。
不可重复触发工作方式下的波形。
首先，根据实际需要，利用运算放大器OP1组成传感信号预处理电路，将信号放大。
然后耦合给运算放大器OP2，再进行第二级放大，同时将直流电位抬高为VM(≈0.5VDD)后，将输出信号V2送到由比较器COP1和COP2组成的双向鉴幅器，检出有效触发信号Vs。
由于VH≈0.7VDD、VL≈0.3VDD，所以，当VDD=5V时，可有
效抑制±1V的噪声干扰，提高系统的可靠性。
COP3是一个条件比较器。
当输入电压VcVR时，COP3输出为高电平，进入延时周期。
当A端接“0”电平时，在Tx时间内任何V2的变化都被忽略，直至Tx时间结束，即所谓不可重复触发工作方式。
当Tx时间结束时，Vo下跳回低电平，同时启动封锁时间定时器而进入封锁周期Ti。
在Ti时间内，任何V2的变化都不能使Vo跳变为有效状态（高电平）,可有效抑制负载切换过程中产生的各种干扰。
以下图所示的可重复触发工作方式下的波形，来说明其工作过程。
可重复触发工作方式下的波形在Vc=“0”、A=“0”期间，信号Vs不能触发Vo为有效状态。
在Vc=“1”、A=“1”时，Vs可重复触发Vo为有效状态，并可促使Vo在Tx周期内一直保持有效状态。
在Tx时间内，只要Vs发生上跳变，则Vo将从Vs上跳变时刻起继续延长一个Tx周期；若Vs保持为“1”状态，则Vo一直保持有效状态；若Vs保持为“0”状态，则在Tx周期结束后Vo恢复为无效状态，并且，同样在封锁时间Ti时间内，任何Vs的变化都不能触发Vo为有效状态。
应用线路图
BISS0001的热释电红外无线感应器应用电路图
上图中，运算放大器OP1将热释电红外传感器的输出信号作第一级放大，然后由C3耦合给运算放大器OP2进行第二级放大，再经由电压比较器COP1和COP2构成的双向鉴幅器处理后，检出有效触发信号Vs去启动延迟时间定时器，输出信号Vo经晶体管T1放大驱动继电器去接通负载。
上图中，R3为光敏电阻，用来检测环境照度。
当作为照明控制时，若环境较明亮，R3的电阻值会降低，使9脚的输入保持为低电平，从而封锁触发信号Vs。
SW1是工作方式选择开关，当SW1与1端连通时，芯片处于可重复触发工作方式；当SW1与2端连通时，芯片则处于不可重复触发工作方式。
输出延迟时间Tx由外部的R9和C7的大小调整，值为Tx≈24576xR9C7；触发封锁时间Ti由外部的R10和C6的大小调整，值为Ti≈24xR10C6。
