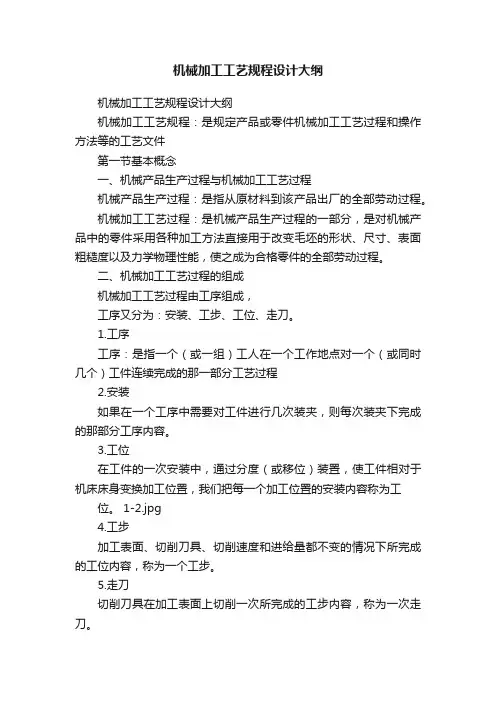

机械加工工艺规程设计大纲机械加工工艺规程设计大纲机械加工工艺规程:是规定产品或零件机械加工工艺过程和操作方法等的工艺文件第一节基本概念一、机械产品生产过程与机械加工工艺过程机械产品生产过程:是指从原材料到该产品出厂的全部劳动过程。

机械加工工艺过程:是机械产品生产过程的一部分,是对机械产品中的零件采用各种加工方法直接用于改变毛坯的形状、尺寸、表面粗糙度以及力学物理性能,使之成为合格零件的全部劳动过程。

二、机械加工工艺过程的组成机械加工工艺过程由工序组成,工序又分为:安装、工步、工位、走刀。

1.工序工序:是指一个(或一组)工人在一个工作地点对一个(或同时几个)工件连续完成的那一部分工艺过程2.安装如果在一个工序中需要对工件进行几次装夹,则每次装夹下完成的那部分工序内容。

3.工位在工件的一次安装中,通过分度(或移位)装置,使工件相对于机床床身变换加工位置,我们把每一个加工位置的安装内容称为工位。

1-2.jpg4.工步加工表面、切削刀具、切削速度和进给量都不变的情况下所完成的工位内容,称为一个工步。

5.走刀切削刀具在加工表面上切削一次所完成的工步内容,称为一次走刀。

三、生产类型与机械加工工艺规程用工艺文件规定的机械加工工艺过程,称为机械加工工艺规程。

(一)年生产纲领和生产批量企业根据市场需求和自身的生产能力决定生产计划。

生产纲领:在计划期内,应当生产的产品产量和进度计划。

年生产纲领:计划期为一年的生产纲领。

N=Qn(1+ %+ %) 件/年生产批量:是指一次投入或产出的同一产品(或零件)的数量。

(二)生产类型根据工厂(或车间、工段、班组、工作地)生产专业化程度的不同,可将生产类型分为:大量生产,成批生产和单件生产。

(三)机械加工工艺规程的作用(四)机械加工工艺规程的格式通常,机械加工工艺规程被填写成表格(卡片)的形式。

在我国各厂使用的表格的形式不尽一致,但是其基本内容是相同的。

四、机械加工工艺规程的设计原则、步骤和内容(一)机械加工工艺规程的设计原则设计机械加工工艺规程应遵循如下原则:1)必须可靠地保证零件图纸上所有的技术要求的实现。

机械加工工艺规程设计

机械加工工艺规程设计

机械加工工艺规程设计1. 引言机械加工工艺规程是指在特定的工艺条件下,完成机械零部件加工任务的一系列工艺过程和要求的技术文件。

机械加工工艺规程设计是指根据零部件的材料、结构和加工要求,确定合理的加工工艺,编制相应的操作工艺文件,以保证零部件的加工质量和效率。

本文将介绍机械加工工艺规程设计的主要内容和步骤。

2. 设计流程机械加工工艺规程设计的流程一般包括以下几个步骤:(1)零部件分析在设计工艺规程之前,首先需要对要加工的零部件进行全面的分析。

这包括对零部件的材料、尺寸、形状和加工要求等进行仔细研究和了解。

通过对零部件的分析,可以确定出合理的加工方法和工艺路线。

(2)加工工艺选择在零部件的分析基础上,选择合适的加工工艺是至关重要的。

根据零部件的特点和加工要求,考虑到加工质量、效率和成本等因素,确定出最佳的加工工艺。

常用的机械加工工艺包括车削、铣削、钻孔、切割、抛光等。

(3)工艺参数确定在确定了加工工艺之后,需要进一步确定具体的工艺参数,以保证零部件的加工质量和工艺效果。

这包括加工切削速度、进给速度、切削深度、切削用液和刀具的选择等。

根据不同的材料和加工情况,需要进行试验和实际加工来确定最佳的工艺参数。

(4)工艺文件编制根据上述的分析和确定,编制相应的工艺文件是必不可少的。

工艺文件包括工艺路线、加工工序、工艺参数、工装夹具和工艺设备等。

工艺文件的编制需要准确详细,以便操作人员按照文件要求进行操作和监控。

(5)工艺评定和改进在实际加工过程中,需要对工艺进行评定和改进。

通过对加工质量、效率和成本等方面的评估,发现问题并及时进行调整和改进。

这包括对工艺文件的修订和优化,以提高加工质量和效率。

3. 工艺规程设计的要求机械加工工艺规程设计需要满足以下几个要求:(1)合理性加工工艺规程需要在保证加工质量的前提下,尽量减少加工成本和时间。

设计工艺时,需要考虑到工艺的可行性、经济性和适用性等因素,以保证加工的效果和效率。

机械加工工艺规程设计

机械加工工艺规程设计

5 制订工艺规程的步骤、内容(自学)
• 分析研究零件图纸; • 选择毛坯; • 选择定位基准; • 拟订工艺流程; • 工序设计;(选择机床,工艺装备,工序余量,
工序尺寸,切削用量,工时定额等) • 编制工艺文件。
7.2 零件结构工艺性与毛坯选择
(7.2 Structure Processing of Part and Selection of Blank)
7.4 工艺路线的确定 (7.4 The Determination of Process route ) 7.5 工序内容的确定 (7.5 The Determination of Operation Contents) 7.6 工序尺寸计算
(7.6 The Calculation of Operational Dimension)
车车大端外面圆,及打倒中角心孔
车车床床
车车小两外外圆圆及及倒倒角角
车车床床
铣键铣槽键,槽去毛刺 去毛刺
铣铣床床 钳工台
(2) 安装 工件经一次装夹后所完成的那一部分工序。
(3) 工位
在工件的一次装夹中, 通过分度(或移)位装置,使 工件与夹具或设备的可动 部分一起相对刀具或设备 的固定部分经过不同的位 置顺序进行加工。此时工 件在机床上占据每一个位 置所完成的那一部分工序 内容。
包括圆形、方形、六角形及其它断面形状的棒料、 管料及板料。棒料常用在普通车床、六角车床及自 动和半自动车床上加工轴类、盘类及套类等中小型 零件。冷拉棒料比热轧棒料精度高且机械性能好, 但直径较小。板料常用冷冲压的方法制成零件,但 毛坯的厚度不宜过大。
对尺寸较大、形状较复杂的毛坯,可采用型 钢或锻件焊接成毛坯,但焊接件吸振性能差,易 变形,尺寸误差大。

广东工业大学课程设计-2

广东工业大学课程设计-2

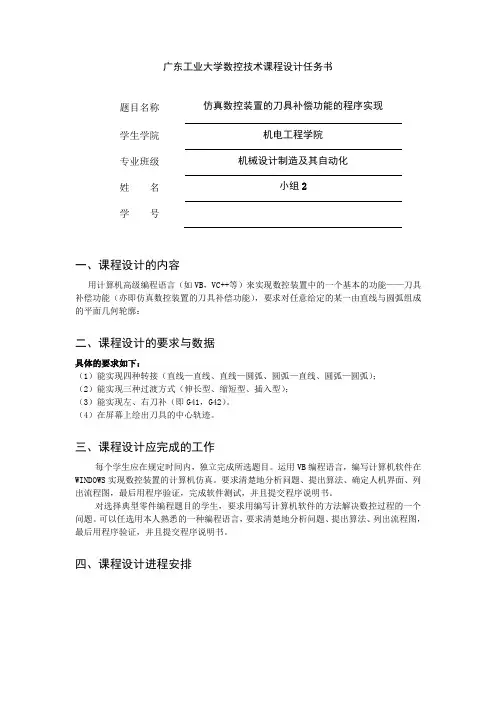

广东工业大学数控技术课程设计任务书题目名称仿真数控装置的刀具补偿功能的程序实现学生学院机电工程学院专业班级机械设计制造及其自动化姓名小组2学号一、课程设计的内容用计算机高级编程语言(如VB,VC++等)来实现数控装置中的一个基本的功能——刀具补偿功能(亦即仿真数控装置的刀具补偿功能),要求对任意给定的某一由直线与圆弧组成的平面几何轮廓:二、课程设计的要求与数据具体的要求如下:(1)能实现四种转接(直线—直线、直线—圆弧、圆弧—直线、圆弧—圆弧);(2)能实现三种过渡方式(伸长型、缩短型、插入型);(3)能实现左、右刀补(即G41,G42)。

(4)在屏幕上绘出刀具的中心轨迹。

三、课程设计应完成的工作每个学生应在规定时间内,独立完成所选题目。

运用VB编程语言,编写计算机软件在WINDOWS实现数控装置的计算机仿真。

要求清楚地分析问题、提出算法、确定人机界面、列出流程图,最后用程序验证,完成软件测试,并且提交程序说明书。

对选择典型零件编程题目的学生,要求用编写计算机软件的方法解决数控过程的一个问题。

可以任选用本人熟悉的一种编程语言,要求清楚地分析问题、提出算法、列出流程图,最后用程序验证,并且提交程序说明书。

四、课程设计进程安排五、应收集的资料及主要参考文献1《机床设计手册》第三分册2廖效果.数字控制机床.武汉:华中理工大学出版社.1992.93廖效果.数控技术. 武汉:湖北科学技术出版社.2000.74刘又午.数字控制机床.北京:机械工业出版社5龚浦泉.机床电气控制.重庆:重庆大学出版社6 谭浩强.Basic语言结构化程序设计教程.北京:中国科学技术出版社.19907 杨林,李继良. Visual Basic编程高手.北京:北京大学出版社.20008 一组专用凸轮的计算机辅助设计.机械工程师1998,(4): p58-599 凸轮曲线的快速画法.机械工程师1998,(6): p22-2310 平面凸轮机构CAD系统的研究与开发.机械设计与制造2000,(5):p12-1311 圆柱非圆曲线槽凸轮的数控加工.制造技术与机床2000,(8):p3412 圆柱凸轮的参数化设计及数控加工.精密制造及自动化2001,11: p2813 参数化凸轮轮廓转换及NC代码自动生成.机床与液压2001,6, p29~31发出任务书日期:年月日指导教师签名:计划完成日期:年月日基层教学单位责任人签章:主管院长签章:。

广东工业大学机械加工工艺规程设计任务二

广东工业大学机械加工工艺规程设计任务二

工序号
描图 设计 描校 底图 号 装订 号 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 审核 标准化 会签
(日期) (日期)(日期) (日期)
6
产品型号 机电学院 机械加工工艺过程卡片 产品名称 材料牌号 45 号钢 毛坯种类 工 序 名 称 毛坯外形尺寸 25x70
零件图号 零件名称 每毛坯可 制件数 设 备 1
5
7 加工工艺过程卡
产品型号 机电学院 机械加工工艺过程卡片 产品名称 材料牌号 45 号钢 毛坯种类 工 序 名 称 毛坯外形尺寸 25x70 零件名称 每毛坯可 制件数 设 备 1 柱塞 每台件数 共1页 第1页 1 备注 工 工 序 内 容 车间 工段 工艺装备 准终 单件 车端面及外圆,车倒角 1 2 3 4 5 6 7 粗车 钻孔 热处理 半精车 热处理 钻 磨 切断掉头,车倒角 车端面及外圆。 钻两端中心孔 调质 半精车外圆配合面 表面淬火+低温回火 修研中心孔 外圆粗磨 外圆精磨 钻床 外圆磨床 游标卡尺, 游标卡尺,双顶尖 C6140A 游标卡尺,双顶尖 钻床 虎钳、麻花钻、 C6140A 钢尺、游标卡尺、三爪卡盘 时 零件图号
粗车—半精车—调质—表面淬火——低温回火—修研中心孔(三角卡盘)—磨削(双顶尖)
(2)套筒:对于加工孔类零件,应以外圆为基准,采用三角卡盘夹紧定位,车外圆,端 面后,进行孔的钻扩加工;热处理后,进行内孔磨削处理。
粗车—半精车——钻扩铰——表面淬火——低温回火——磨削
6.2 加工余量设计 以下为本人粗略确定,仅作参考:估计毛坯为直径 25mm 长 70mm 的 45 钢棒料 柱塞头
工序名称 粗车 粗车(中间) 半精车 磨削 半径加工余量 (mm) 6 2.5 1 0.5 经济精度 IT11-IT12 IT11-IT12 IT8-IT10 IT6-IT7 直径工序尺寸 13 8 11 10 15 公 差(um)

机械加工工艺规程课程设计

机械加工工艺规程课程设计

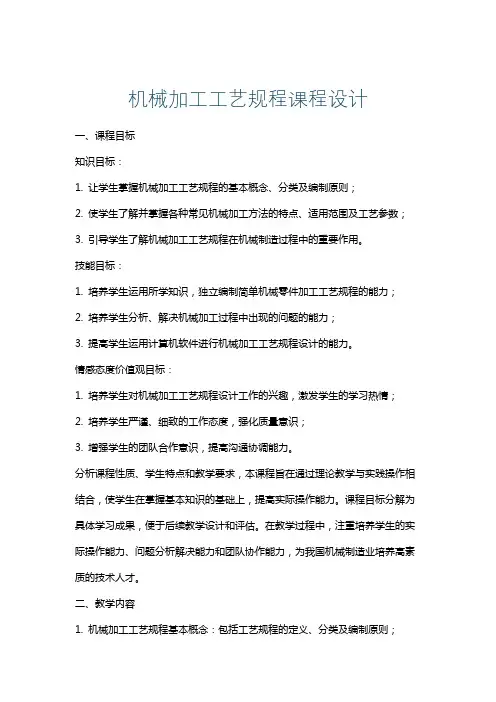

机械加工工艺规程课程设计一、课程目标知识目标:1. 让学生掌握机械加工工艺规程的基本概念、分类及编制原则;2. 使学生了解并掌握各种常见机械加工方法的特点、适用范围及工艺参数;3. 引导学生了解机械加工工艺规程在机械制造过程中的重要作用。

技能目标:1. 培养学生运用所学知识,独立编制简单机械零件加工工艺规程的能力;2. 培养学生分析、解决机械加工过程中出现的问题的能力;3. 提高学生运用计算机软件进行机械加工工艺规程设计的能力。

情感态度价值观目标:1. 培养学生对机械加工工艺规程设计工作的兴趣,激发学生的学习热情;2. 培养学生严谨、细致的工作态度,强化质量意识;3. 增强学生的团队合作意识,提高沟通协调能力。

分析课程性质、学生特点和教学要求,本课程旨在通过理论教学与实践操作相结合,使学生在掌握基本知识的基础上,提高实际操作能力。

课程目标分解为具体学习成果,便于后续教学设计和评估。

在教学过程中,注重培养学生的实际操作能力、问题分析解决能力和团队协作能力,为我国机械制造业培养高素质的技术人才。

二、教学内容1. 机械加工工艺规程基本概念:包括工艺规程的定义、分类及编制原则;教材章节:第一章2. 常见机械加工方法及工艺参数:详细讲解车削、铣削、磨削、钻孔等加工方法的适用范围、工艺参数及其特点;教材章节:第二章3. 机械加工工艺规程编制:介绍工艺规程编制的步骤、方法及注意事项;教材章节:第三章4. 计算机辅助工艺规程设计:讲解计算机软件在工艺规程设计中的应用,如CAD/CAM技术;教材章节:第四章5. 机械加工工艺规程案例分析:分析典型零件加工工艺规程的编制过程,提高学生的实际操作能力;教材章节:第五章6. 实践操作:组织学生进行实际操作,编制简单零件的加工工艺规程,巩固所学知识;教材章节:第六章教学内容安排和进度:本课程共计6个章节,按照教学大纲,每章节分配适当课时,理论与实践相结合,保证学生充分理解和掌握所学知识。

1.2.7机械加工工艺规程的设计

1.2.7机械加工工艺规程的设计

机械加工工艺过程卡
产品名称及型 号 机械加 工工艺 (工厂名) 过程卡 片 名 称 材 料 毛 坯 牌 号 性 能 零 件 名 称 种 类 尺 寸 零 件 图 号 零件重 量 (kg) 每台件 数 工艺装备名称及编号 技术等 级 毛 重 净 重 每批件数 第 页 共 页
每料件数
工序号
工 序


加工车间
设计的结构要有便于安装夹紧
设计的结构要避免使用特殊刀具
2. 制定机械加工工艺规程的步骤 (1)分析研究部件装配图样和审查零件图样。 分析被加工零件的结构特点。 分析零件的各项技术要求。 结构、尺寸、尺寸公差、形位公差、粗糙度、材料、 热处理等其他技术要求
2. 制定机械加工工艺规程的步骤 (1)分析研究部件装配图样和审查零件图样。 分析被加工零件的结构特点。 分析零件的各项技术要求。 结构、尺寸、尺寸公差、形位公差、粗糙度、材料、 热处理等其他技术要求 审查零件的机械加工工艺性。 具有良好结构工艺性的零件,应在满足零件设计要 求条件下和在现有的工艺条件下,既能方便制造,又 有较低的制造成本。 审查零件的机械加工工艺性包括:对零件尺寸及公 差、形状公差和表面粗糙度要求合理性的审查;对零 件表面各组成要素和整体结构设计的公益性审查等。 如果在审查中发现了问题,应提出修改意见,与产 品设计人员共同研究,进行必要的修改。
a)
a)孔距箱壁太近: ①需加长钻头才能加工 ②钻头在圆角处容易引偏 b)加长箱耳, 不需加长钻头即 可加工
a) b )
cb) )
c )结构上允许,将箱 耳设计在某一端,不 需加长箱耳
2. 制定机械加工工艺规程的步骤 (1)分析研究部件装配图样和审查零件图样。 分析被加工零件的结构特点。

机械制造课程设计机械加工工艺规程设计

机械制造课程设计机械加工工艺规程设计

机械制造课程设计机械加工工艺规程设计一、课程设计目标本机械制造课程设计的目标是让学生学会设计机械加工工艺规程,掌握机械加工工艺规程设计的基本方法和步骤,以及加工过程中所需的相关知识和技能,提高学生的综合素质和应用能力。

二、课程设计内容1.机械加工工艺规程概述机械加工工艺规程是指在机械加工过程中,根据零件结构、加工要求和设备能力等因素,综合考虑各种加工方法、工具和工艺参数,制订出的具有可操作性和可行性的加工指导文件。

本章将对机械加工工艺规程的概念、作用、种类、结构和编制流程等方面进行讲解。

2.零件加工工艺规程设计本章将具体介绍零件加工工艺规程的设计方法和步骤。

首先分析零件的几何形状、尺寸公差和加工要求,然后选择合适的机床和刀具,确定加工工艺路线和参数,最后编制出实用性强的工艺规程文件。

3.机床刀具的选择与使用本章将对常见的机床和刀具进行介绍,并结合实际案例分析机床和刀具的选择原则和使用技巧。

同时,讲解加工工艺参数的设定方法以及如何进行加工后的测量与检验。

4.表面处理、装配和调试工艺规程本章将涉及到零件表面处理、装配和调试环节的工艺规程设计。

具体内容包括:零件表面处理的方法和流程、装配工艺规程的编制、装配工艺文件的使用和调试工艺的设计,通过实例讲解如何合理安排各个环节,提高产品的质量和加工效率。

5.机械加工工艺规程的优化本章将介绍如何对机械加工工艺规程进行优化和改进,提高加工效率和产品品质。

主要包括:分析加工工艺中的瓶颈环节,寻找优化策略;采用现代工程技术手段,比如CAD/CAM技术等,提高工艺规程的自动化程度和精度;同时还将讲解工艺规程改进的评价方法和效果分析。

三、课程设计实施步骤1.确定课程设计的目标和范围,明确学习内容和要求。

2.通过教材、参考书和网络资源等途径,对机械加工工艺规程设计的基本知识和方法进行学习和了解。

3.结合实例和练习,加深对机械加工工艺规程设计的掌握和理解。

4.根据教师指导和要求,编制一份机械加工工艺规程设计的实践报告。

机械加工工艺规程设计

机械加工工艺规程设计

机械加工工艺规程设计本规程适用于机械加工工艺的设计和操作。

其目的是为了保证加工过程的质量,提高生产效率,降低生产成本。

2. 适用范围本规程适用于金属、塑料等材料的机械加工过程。

3. 设计要求3.1 确定加工材料的种类、规格和数量。

3.2 按照零件图纸和工艺要求,确定加工工艺路线和工序。

3.3 确定加工设备、刀具、量具和夹具的选用及加工工艺参数。

3.4 设计并编制加工工艺图纸和工艺文件。

4. 工艺操作4.1 准备工作:清洁加工设备、检查刀具、量具和夹具的状况。

4.2 装夹工件:根据加工图纸和工艺文件要求,正确安装工件到加工设备上。

4.3 调试设备:进行设备的调试,确保设备运转正常。

4.4 加工操作:按照工艺文件要求进行加工操作,保证加工质量。

4.5 定期检查:对加工设备和加工质量进行定期检查,及时调整和改进加工工艺。

5. 质量控制5.1 加工过程中,严格执行工艺文件要求。

5.2 定期对加工零件进行抽样检验,确保产品质量符合标准要求。

5.3 对加工设备进行定期维护和保养,确保设备正常运转,避免出现质量问题。

5.4 对加工工艺进行评估和改进,提高生产效率和产品质量。

6. 安全生产6.1 加工人员必须严格遵守操作规程,做好个人防护工作。

6.2 对加工设备进行定期检查,确保设备安全可靠。

6.3 对加工环境进行安全检查,保证生产过程安全无隐患。

7. 文档管理工艺文件必须完整、准确、清晰,确保加工操作得以正确进行。

实施过程中发现不合适或需要改进的地方,应及时修改工艺文件,并通知相关人员。

8. 培训针对新员工和新设备,必须进行相关的培训工作,使其能够熟悉并掌握加工工艺的操作规程。

9. 结论本规程的实施将有助于规范机械加工工艺的操作流程,提高产品质量,降低生产成本,增强企业竞争力。

10. 审核和改进为确保机械加工工艺规程的有效性和实用性,需要定期进行审核和改进。

可以安排专门的质量管理团队负责对工艺规程进行审查,包括对操作流程、质量控制要求、安全生产要求等方面进行评估。

泵盖(数控机床)零件机械制造工艺规程及工艺装备设计

泵盖(数控机床)零件机械制造工艺规程及工艺装备设计

表8-3广东工业大学华立学院 课程设计(论文)任务书一、课程设计(论文)的内容泵盖(数控机床)零件机械制造工艺规程及工艺装备设计(大批量生产)二、课程设计(论文)的要求与数据1、绘制产品零件图(须严格按国标要求)。

2、确定毛坯的种类及制造方法,绘制毛坯图。

3、针对零件的特点,制订工艺规程文件(机械加工的工艺过程卡及工序卡片)。

4、设计机床夹具(保证零件加工精度要求)。

5、编写课程设计说明书(5000字,规范说明书书写格式)。

三、课程设计(论文)应完成的工作1、零件图 1张2、毛坯图 1张3、机械加工工艺过程卡片 1份4、机械加工工序卡片 1套5、夹具设计装配图 1张6、课程设计说明书 1份零件三维图题目名称 泵盖(数控机床)零件机械制造工艺规程及工艺装备设计学生学部(系)机电与信息工程学部 专业班级材料成型及控制工程泵盖零件图零件毛坯图机械加工工艺过程卡片工序卡片机床夹具的设计1)定位基准的选择出于定位简单和快速的考虑,选择孔φ32mm和端面为基准定位,侧面加定位销辅助定位,使工件完全定位,再使用快速螺旋卡紧机构进行卡紧。

2)切削力和卡紧力计算本步加工按钻削估算卡紧力,实际效果可以保证可靠的卡紧。

钻削轴向力 :N d f k C F zf yf F F i 2528802.00.1100017.00=⨯⨯⨯==扭矩M N k f d C T t yt zt T ∙⨯=⨯⨯==-68.001001.10.180305.0卡紧力为N F F f4.82==μ取系数 S1=1.5 S2=S3=S4=1.1则实际卡紧力为 F ’=S1×S2×S3×S4×F=16.77N使用快速螺旋定位机构快速人工卡紧,调节卡紧力调节装置,即可指定可靠的卡紧力。

3)定位误差分析本工序采用孔φ32和端面为基准定位,使加工基准和设计基准统一,能很好的保证定位的精度。

4)夹具设计及操作的简要说明夹具的卡紧力不大,故使用手动卡紧。

机械加工工艺规程设计

机械加工工艺规程设计

机械加工工艺规程设计1. 概述机械加工工艺规程是指对机械零部件进行加工时所需遵循的规程。

它包括了加工工艺的选择、加工工艺参数的确定、设备和工具的选择、加工过程的详细描述等内容。

机械加工工艺规程的设计对于确保零部件加工质量、提高加工效率和降低成本具有重要意义。

2. 加工工艺选择在进行机械加工工艺规程设计之前,首先需要进行加工工艺选择。

加工工艺选择是根据零部件的材料、形状、尺寸和要求等因素确定的,其目的是选择出能满足零部件要求的最佳加工工艺。

在进行加工工艺选择时,需要综合考虑以下因素:•零部件的材料属性,包括硬度、强度、耐磨性等。

•零部件的形状和尺寸要求,包括平面度、圆度、直线度等。

•零部件的表面质量要求,包括光洁度、粗糙度等。

•加工工艺的可靠性和稳定性。

•加工工艺的经济性和效率。

3. 加工工艺参数确定在确定了加工工艺之后,接下来需要确定具体的加工工艺参数。

加工工艺参数是指在进行机械加工时,控制加工过程中各种参数的数值。

合理的加工工艺参数能够保证零部件的加工质量,提高加工效率。

常见的加工工艺参数包括:•速度:主要指切削速度和进给速度。

切削速度是切削刀具与工件接触时的相对速度,进给速度是工件在切削过程中移动的速度。

•切深:指刀具每次进给时在工件上所切下的厚度。

•切削液的使用:切削液可以降低切削温度,减少摩擦,延长刀具寿命。

•切削刃数:切削刃数多少可以影响加工效率和加工质量。

•夹紧力:指夹持零部件的夹紧力大小,需要根据零部件的材料和形状进行合理调整。

4. 设备和工具选择进行机械加工时,需要选择合适的设备和工具。

设备和工具的选择直接影响到加工工艺的实施效果和加工质量。

在选择设备和工具时,需要考虑以下因素:•设备的精度和稳定性,以确保能够满足零部件的加工要求。

•设备的加工能力和加工范围,以确保能够满足零部件的材料和尺寸要求。

•工具的材料和硬度,以确保能够满足零部件的切削要求。

•工具的耐磨性和寿命,以提高加工效率和降低成本。

机械加工工艺规程 (2)

机械加工工艺规程 (2)

机械加工工艺规程
机械加工工艺规程是指在机械加工过程中,根据产品工艺
要求和加工技术条件,制定的一系列技术规范和工艺流程。

它包括了加工工艺的选定、排料方案、加工顺序、工序参数、工装夹具设计、质量控制要求等。

机械加工工艺规程的编制过程包括以下几个步骤:
1. 产品分析与工艺评审:对产品进行全面分析,了解产品
的结构特点、工艺要求和加工难点,并进行工艺评审,确
定加工工艺的可行性。

2. 工艺方案设计:根据产品的结构特点和工艺要求,确定
加工工艺的方案,包括加工方法、工序顺序、加工工艺参
数等。

3. 工艺路线制定:按照工序的先后顺序,确定整个加工过
程的工序路线,并绘制工艺路线图。

4. 工装夹具设计:根据加工工序和产品结构要求,设计相应的工装夹具,确保产品加工的精度和质量。

5. 工序参数设定:根据工艺方案和产品要求,确定各个工序的加工参数,包括进给速度、切削速度、切削深度等。

6. 质量控制要求确定:制定相应的质量控制计划,包括加工过程中的自检、互检、专检要求,以及对最终产品的质量检验标准。

7. 编写工艺文件:将上述内容整理成工艺文件,包括工艺路线图、加工工艺参数表、工装夹具设计图纸等。

机械加工工艺规程的编制是保证产品加工质量和工艺可靠性的关键环节,它对于提高生产效率和产品质量具有重要意义。

第六章 第二节-机械加工工艺规程设计[PPT课件]

第六章 第二节-机械加工工艺规程设计[PPT课件]

西安交通大学 先进制造技术研究所
第二节
机械加工工艺规程设计
二)加工方法的选择原则:
根据每个加工表面的技术要求,确定加工方法及分几 次加工;
考虑被加工材料的性质;
考虑到生产类型,即要考虑生产率和经济性的问题;
考虑本厂(或本车间)的现有设备情况及技术条件。
西安交通大学 先进制造技术研究所
第二节
西安交通大学 先进制造技术研究所
第二节 机械加工工艺规程设计
(a)
(b)
图6-2 零件结构工艺性与生产类型
如图6-2的车床进给箱箱体零件,其同轴孔的直径设计成单 向递增(图a)时,就只适用于单件小批生产; 在大批大量生产中为了用双面组合机床加工,就应改为双 向递减(图b)的孔径设计,用左右两镗杆各镗两个孔,从而 缩短加工工时,平衡节拍,提高效率。
西安交通大学 先进制造技术研究所
第二节 机械加工工艺规程设计
在分析基准问题时,必须注意下列几点:
作为基准的点、线、面在工件上不一定具体存在,而常由 某些具体的表面来体现,这些表面就可称为基面; 代表基准的点和线在工件上所体现的具体基面总是有一定
面积的;
上面所分析的都是尺寸关系的基准问题,表面位置精度 (平行度、垂直度等)的关系也是一样。
西安交通大学 先进制造技术研究所
第二节 机械加工工艺规程设计
若零件上每个表面都要加工,则应该以加工余量最小的表 面作为粗基面。 例如加工铸造或锻造的轴套(图6-7),通常加工余量较小, 并且总是孔的加工余量大,而外圈表面的加工余量较小, 这时就应以外圆表面作为粗基面来加工孔。
图6-7
铸造或锻造毛坯轴套的定位基准选择
第六章
工艺规程设计
西安交通大学CIMS中心

广东工业大学-机电-加工工艺规程设计

广东工业大学-机电-加工工艺规程设计

目录一、柱塞机械加工工艺规程制订任务书.............................. - 2 -二、计算生产纲领,确定生产类型...................................... - 2 -三、零件主要功用和技术要求.............................................. - 2 -四、选择毛坯.......................................................................... - 3 -五、工艺分析.......................................................................... - 3 -六、工艺规程设计.................................................................. - 3 -七、机械加工工艺过程卡...................................................... - 4 -八、机械加工工序卡片.......................................................... - 6 -九、总结 .................................................................................. - 7 -十、参考文献.......................................................................... - 8 -一、柱塞机械加工工艺规程制订任务书任务题目:“精密传动柱塞”零件加工工艺规程任务目的:综合运用"机械制造技术基础"及有关课程内容,分析和解决实际工程问题的。

模块4-任务2.doc

模块4-任务2.doc

发展趋势:工序集 中
机械加工顺序的安排
基准先行 先粗后精
以学生为主体 以教师为主导
基本原则
先主后次
先面后孔
辅助工序的安排
以学生为主体 以教师为主导
位置:工艺过程最后; 目的:美观。
表面处理
•金属镀层 •非金属镀层 •氧化膜
位置:粗加工及关键工序后 、送往外车间加工前后、零 件全部加工结束之后; 目的:质量控制。
相适应,加工小零件选小机床,加工大零件选大机床,做到设备合理 使用。
选择机床的精度 应与工序要求的加工精度相
适应。
任务实施
1.分析零件图样 2.确定毛坯 3.拟定工艺路线
(1)划分加工阶段
以学生为主体 以教师为主导
(2)根据传动齿轮的技术要求、结构特点以及生产类型,选择工序分散 形式生产 (3)选择零件各表面加工方案和加工设备 (4)确定机械加工顺序和定位基准 (5)热处理选择及工序安排 (6)辅助工序的安排
5)专用设备、工艺装置复杂,生产准备的工作量比较大,转换新产品 比较困难。
以学生为主体 以教师为主导
工序分散是将工件的加工分散在较多的工序内完 成。每道工序的加工内容很少,有时甚至每道工 序只有一个工步。 1)设备和工艺装备结构都比较简单,调整方 便,对工人的技术水平要求不高。 2)可采用最有利的切削用量,减少机动时间。 3)容易适应生产产品的变换。 4)设备数量多,操作工人多,占用生产场地 面积大。
检验工序
•质量检验 •特种检验(无损探伤、 磁力探伤、水压、超 速试验)
•去毛刺、倒钝锐边 •去磁 •清洗 •涂防锈油
目ห้องสมุดไป่ตู้:安全。
其它工序安排
机床的选择
以学生为主体 以教师为主导
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工序名称 粗车 粗车(中间) 半精车 磨削 半径加工余量 (mm) 6 2.5 1 0.5 经济精度 IT11-IT12 IT11-IT12 IT8-IT10 IT6-IT7 直径工序尺寸 13 8 11 10 15 公 差(um)
套筒
4
工序名称 粗车 半精车 钻孔 扩孔 铰孔 磨削
加工余量(mm) 1.5 0.5 4 0.5 0.5 0.5
C6140A
钢尺、游标卡尺、三爪卡盘
C6140A
铰刀
描图
描校
设计
审核
标准化
会签
(日期) (日期)(日期) (日期) 底图 号 标记 处数 更改文件号 签字 日期 标记 处数 更改文件号 签字 日期 装订 号
8 机械加工工序卡片
7
机电工程学 院
机械加工工序 卡片
产品名称
精密传动柱 塞
零件图号 零件名称
8
主轴 公 步 工步内容 工艺装备 转速 /(r/ min)
切削 速度 /(m/m in)
进给 量 /(mm/ r)
背吃 刀量 /mm
工时定额 走刀 次数 机 动 辅 助
560
0.4
2
1
2
560
23
0.4
3
2
1
粗 车 3
从长 10 处开始车到 40,粗车 圆柱外圆表面至Ф8,
560
14
0.4
2.5
1
套筒
每台件数
共1页 第1页 1 备注 工 时
工序号




车间
工段
工艺装备 准终 单件
粗车端面及外圆, 1 车 半精车端面及外圆,车倒角 切断掉头, 半精车端面。车倒角 2 3 4 5 6 钻 车 铰 热处理 磨 钻孔, 扩孔, 车内孔倒角 铰孔 内孔和外圆表面淬火+低温回 火 磨外圆 磨床 游标卡尺 钻床 虎钳、麻花钻、专用夹具, 扩孔钻,游标卡尺 三爪卡盘
粗车—半精车—调质—表面淬火——低温回火—修研中心孔(三角卡盘)—磨削(双顶尖)
(2)套筒:对于加工孔类零件,应以外圆为基准,采用三角卡盘夹紧定位,车外圆,端 面后,进行孔的钻扩加工;热处理后,进行内孔磨削处理。
粗车—半精车——钻扩铰——表面淬火——低温回火——磨削
6.2 加工余量设计 以下为本人粗略确定,仅作参考:估计毛坯为直径 25mm 长 70mm 的 45 钢棒料 柱塞头
经济精度 IT11-IT12 IT6-IT7 IT11-IT14 IT12 IT6-IT7 IT6-IT7
直径工序尺寸 22 21 8 9 10 20

差(um)
22
6.3 车床、钻床、磨床和刀具的选择 车床:C6140A 车床 钻床:摇臂钻床 磨床:外圆磨床. 刀具:车削时,由于未调质且为 45 号钢。选用硬质合金刀具。 粗车:90°切断刀, 75°外圆车刀,45°左偏刀 。 精车和半精车:90°切断刀, 75°外圆车刀,45°左偏刀。 钻孔时用直柄麻花钻 8.0mm 扩孔时用直径为 9 的扩孔钻 铰孔时用直径为 10 的铰刀 6 热处理 调质:淬火(840°水)——高温回火(600°) 表面淬火:由于柱塞半径小,套筒薄壁,应该用高频表面淬火,频率范围 250-300kHz, 淬硬层深度为 0.5-2mm 低温回火:经检查若表面淬火后,变形产生误差较大,可低温回火,但不高于 200℃, 范围为 150-200℃。
(一)标注配合尺寸公差、重要尺寸公差
1、工件在工作时有相对运动,因此采用间隙配合; 2、由于无专门要求,采用基孔制; 3、查优先配合选用表,按一般转速,采用一般间隙,考虑一定精度和加工经济性 H8/f7; 4、根据公差表,求出极限偏差并标注 Φ20f7 基本尺寸 20mm,公差等级 IT7,标准公差 IT=21μm,es=-20μm,ei=es-IT=-41μm;
1 柱塞 每台 件数
共2页 第1页
材料 牌号
45 钢
毛坯 种类
轧制
毛坯 外形 尺寸
Ф 25*100
每毛坯件数
1
1
备注
工 工 序 序 名 称 45°左偏刀,游 1 粗车圆柱端面 标卡尺、三爪卡 盘。 粗车圆柱外圆表面至Ф13,长 60 75°外圆车刀, 游标卡尺、三爪 卡盘。 90°切断刀,游 标卡尺、三爪卡 盘。 90°切断刀,三 爪卡盘。 90°切断刀,游 标卡尺、三爪卡 盘。
1~100 100~500 500~5000 5000~50000 50000 以上
2
按计算公式 N=Q·n(1+α%+β%) 其中零件在每台产品中的数量 n=1(件/台),年产量 Q=20000(件/年), 废品率α%=2%,备品率β%=3% 所以 N=Q·n(1+α%+β%) =20000×1×(1+2%+3%)=21000(件) 由于属于小型零件,确定柱塞生产为大批量生产。
0.020 0 f 7 0.041
Φ10H8 基本尺寸 10mm,公差等级 IT8,标准公差 IT=22μm,EI=0μm,ES=EI+IT=22μm
0.022 10 H 80
Φ10f7 基本尺寸 10mm,公差等级 IT7,标准公差 IT=18μm,es=-16μm,ei=es-IT=-34μm
3 零件的主要功用和技术要求
精密传动柱塞是应用于油泵传动的重要零部件, 柱塞和柱塞套的精密程度和质量决定了 该油泵的质量,因此,做好精密传动柱塞的质量是柱塞泵的质量的关键环节。柱塞和柱塞套 是一对精密偶件,经配对研磨后不能互换,要求有高的精度和光洁度和好的耐磨性,其径向 间隙 2~3um。 柱塞头部圆柱面上切有斜槽,并通过径向孔、轴向孔与顶部相通,其目的是改变循环供 油量;柱塞套上制有进、回油孔,均与泵上体内低压油腔相通,柱塞套装入泵上体后,应用 定位螺钉定位。柱塞头部斜槽的位置不同,改变供油量的方法也不同。 目前,柱塞泵主要有两种类型:轴向柱塞泵和径向柱塞泵。柱塞泵按柱塞的排列方向不 同,分为径向柱塞泵和轴向碎柱塞泵两大类。 柱塞和圆柱套筒主要加工部位有:柱塞的柱头,套筒内壁、外圆等,对这些加工部位的 主要技术要求有:
6 工艺规程设计
6.1 加工流程设计 (1)柱塞:先以外圆为粗基准,粗车外圆,精车端面;由于中心孔要求高,应该先划线, 到钻床钻中心孔;再以外圆中轴线为精基准,采用双顶尖夹紧定位,精车外圆;热处理后, 可能会产生有误差存在,所以应该再以外圆为基准,修研两端中心孔,因为用中心孔作为定 位基准磨外圆表面,所以对中心孔有一定的精度要求。最后精加工磨削中,应该以双顶尖夹 紧定位,保证精度和粗糙度。
4
车倒角
560
14
5
车断,从距离未夹紧一端 53 处开始切断
450
——
——
——
——
45°左偏刀,游 6 粗车端面 标卡尺、三爪卡 盘。 7 2 钻 热 3 处 理 半 4 精 车 热 5 处 理 6 钻 1 1 7 磨 2 精磨两端外圆 双顶尖 3600 0.2 1 修研中心孔 粗磨两端外圆 麻花钻,虎钳, 双顶尖 300 3000 0.1 0.3 1 1 1 表面淬火+低温回火 1 半精车外圆表面至Ф11 75°外圆车刀, 游标卡尺、双顶 尖。 900 30 0.3 1 2 1 调质 1 车倒角 钻中心孔 90°切断刀,三 爪卡盘。 虎钳、麻花钻、 560 300 14 2 560 0.4 1.5 2
4 选择毛坯
3
本零件的主要功用是传递小动力, 其工作时需承受不大的冲击载荷, 不过要求有较高的强度 和刚度,保持配合的精确性。由于需要进行滑动摩擦,所以表面必须有足够的硬度。因此柱 塞可选用45钢,热处理可采用调质,再表面淬火。圆柱套调质后内孔和外圆表面淬火。
5 工艺分析
5.1 柱塞分析 考虑 1:由于柱塞外圆直径为 10,对于三角卡盘夹具定位,可能会产生跳动现象,对于 同轴度,和圆跳动度要求比较高来说,三角卡盘定位会产生误差,所以,最后精车时应该采 用两端顶尖加工外圆,所以粗加工时应该加工出两端顶尖孔,以外圆为粗基准,用三角卡盘 定位, 车端面, 加工两端中心孔和车出大致轮廓, 留出足够余量为后面半精车和精车做准备。 考虑 2:粗基准采用毛坯外圆时,中心孔加工采用三爪自定心卡盘装夹毛坯外圆,车端 面、钻中心孔。但必须注意,一般不能用毛坯外圆装夹两次钻两端中心孔,而应该以毛坯外 圆作粗基准,先加工一个端面,钻中心孔,车出一端外圆;然后以已车过的外圆作基准,用 三爪自定心卡盘装夹(有时在上工步已车外圆处搭中心架),车另一端面,钻中心孔。如此加 工中心孔,才能保证两中心孔同轴。 考虑 3:由于采用两端顶尖时,有一端需要夹紧工件来拨动工件转动,若留有余量用于 夹紧, 后续加工工序繁多复杂, 所以应采用加工完未夹紧的一端时拆下来调转加工另外一头。 5.2 柱塞套筒 考虑 1:外圆精度要求没那么高,所以可以用三角卡盘夹紧定位,进行外圆车加工,然 后再以外圆为基准,进行孔加工,由于内孔有精度要求,要进行钻扩铰加工。 考虑 2:由于孔加工完毕后进行热处理时,要进行内孔表面淬火,来加强内表面的耐磨 度和硬度,但淬火可能有残余内应力,淬火后应该检查,如果变形发生,可以再进行低温回 火,消除内应力,然后为了保证内孔精度和粗糙度,要进行内孔磨削,使内表面光滑耐磨。
5
7 加工工艺过程卡
产品型号 机电学院 机械加工工艺过程卡片 产品名称 材料牌号 45 号钢 毛坯种类 工 序 名 称 毛坯外形尺寸 25x70 零件名称 每毛坯可 制件数 设 备 1 柱塞 每台件数 共1页 第1页 1 备注 工 工 序 内 容 车间 工段 工艺装备 准终 单件 车端面及外圆,车倒角 1 2 3 4 5 6 7 粗车 钻孔 热处理 半精车 热处理 钻 磨 切断掉头,车倒角 车端面及外圆。 钻两端中心孔 调质 半精车外圆配合面 表面淬火+低温回火 修研中心孔 外圆粗磨 外圆精磨 钻床 外圆磨床 游标卡尺, 游标卡尺,双顶尖 C6140A 游标卡尺,双顶尖 钻床 虎钳、麻花钻、 C6140A 钢尺、游标卡尺、三爪卡盘 时 零件图号
