译码器与编码器的设计与仿真

合集下载

编码器、译码器的仿真

编码器、译码器的仿真

数字电路仿真实验报告编码器、译码器的仿真
姓名:
学号:
专业:
日期:
一. 实验目的
1)熟悉Multisim7仿真软件数电部分的使用;
2)掌握编码器、译码器和数码管逻辑功能和使用方法;3)能够利用编码器、译码器设计简单键盘编码显示电路。

二. 实验内容
1、软件介绍
2、用74147设计简单键盘编码电路,通过显示译码器实现数字码显示;
3、利用74147、7447和七段显示数码管设计简单键盘编码显示电路。

三. 实验设计原理图
(1)74147验证(利用printscreen键截图,显示学号最后一位)
(2)74147+7447显示电路(显示学号最后一位的截图)
四. 结论与体会
(1)本次实验失败之处及其原因分析
利用multisim进行数字电路实验仿真时,必须使用数字接地端DGND;
利用TTL集成芯片进行仿真时,电源使用VCC;用CMOS芯片进行仿真时,电源使用VDD;
优先编码器74147和四输入显示译码器之间连线时,注意高低位的对应;
74147为低电平输出有效,7447为高电平输入有效,故在两者之间必须加入非门7404。

(2)对本实验的可改进的地方的建议(选做)。

译码器与编码器的设计与仿真实验报告

译码器与编码器的设计与仿真实验报告

译码器与编码器的设计与仿真实验报告实验五译码器与编码器的设计与仿真班级:通信工程三班学号:20210820314 姓名:龙凤婷一、实验内容:1. 参照芯片74LS138的电路结构,用逻辑图和VHDL语言设计3_8译码器;2. 参照芯片74LS138的电路结构,用逻辑图和VHDL语言设计8_3优先编码器;二、电路功能介绍: 1. 74138:3_8译码器用途:用一组二进制代码来产生各种独立的输出信号,这种输出信号可以用来执行不同的工作。

显示器中的像素点受到译码器的输出控制。

译码信号输出端低电平有效。

2. 74148:8_3优先编码器用途:将各种输入信号转换成一组二进制代码,使得计算机可以识别这一信号的作用。

键盘里就有大家天天打交道的编码器,当我们敲击按键时,被敲击的案件被键盘里的编码器编码成计算机能够识别的ASCII码。

信号输入端:低电平有效使能输入端:低有效编码输出端:低电平有效使能输出端:低有效组选输出端:低有效三、实验过程及实验结果: 1. 74138:3_8译码器逻辑电路图:代码输入端:A、B、C 使能输入端:G1、G2A、G2B译码信号输出端:Y0、Y1、Y2、Y3、Y4、Y5、Y6、Y7仿真波形图:VHDL语言程序:2. 74148:8_3优先编码器逻辑电路图:信号输入端:IN0、IN1、IN2、IN3、IN4、IN5、IN6、IN7 使能输入端:Enable_in编码输出端:A0_out、A1_out、A2_out 使能输出端:Enable_out 选组输出端:Group_Select_out仿真波形图:VHDL语言程序:四、实验心得:这次数字设计的实验内容是译码器与编码器的设计与仿真,分别用逻辑电路图和VHDL 语言编写程序运行,用仿真波形图来验证其正确性。

译码器与编码器的功能恰好相反。

编码器是将二进制代码转换成输出信号,译码器是将输入信号转换成一组二进制代码。

通过这次上机实验,我对编码器及译码器有了更深一步的了解,对他们的设计实现过程有了一定的了解。

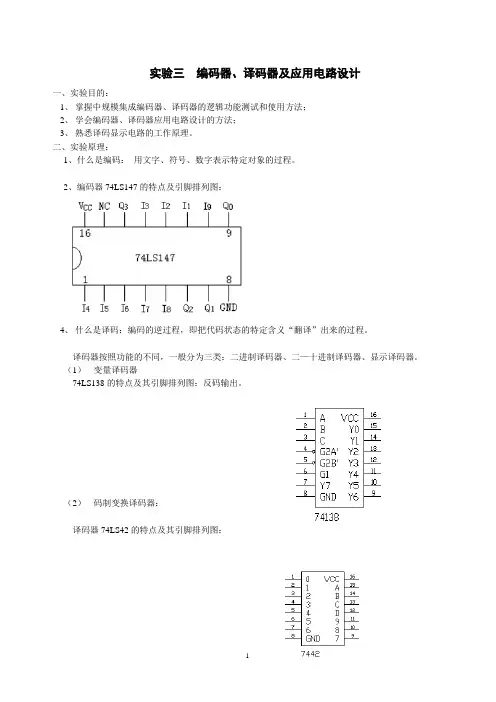

实验3 编码器、译码器及应用电路设计

实验3  编码器、译码器及应用电路设计

实验三编码器、译码器及应用电路设计一、实验目的:1、掌握中规模集成编码器、译码器的逻辑功能测试和使用方法;2、学会编码器、译码器应用电路设计的方法;3、熟悉译码显示电路的工作原理。

二、实验原理:1、什么是编码:用文字、符号、数字表示特定对象的过程。

2、编码器74LS147的特点及引脚排列图:4、什么是译码:编码的逆过程,即把代码状态的特定含义“翻译”出来的过程。

译码器按照功能的不同,一般分为三类:二进制译码器、二—十进制译码器、显示译码器。

(1)变量译码器74LS138的特点及其引脚排列图:反码输出。

(2)码制变换译码器:译码器74LS42的特点及其引脚排列图:(3)数码显示与七段译码驱动器:a、七段发光二极管数码显示管的特点:(共阴极)b、七段译码驱动器:4、在本数字电路实验装置上已完成了译码器74LS48和数码管之间的连接图。

三、实验器件:集成块:74LS147 74LS138 74LS42四、实验内容与步骤:三四端接高电频,五端随便,数码管的单独端接低电频。

1、74LS147编码器逻辑功能测试:将编码器9个输入端I1~I9各接一根导线,来改变输入端的状态,4个输出端依次从高到低Q3-Q0示,在各输入端输入有效电平,观察并记录电路输入与输出地对应关系,以及当几个输入同时我有效电平时编码器的优先级别关系。

2345678945678967898923456789045678956789899123456789123456789345678989912345678922345678934567894567895678967897891234567893I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Q I I I I I I I I I I I I I I I I I I I I I I I Q I I I I I I I I I I I I I I I I I I I I I I I I I I I Q I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I I Q +++=++++=++++=++++++=逻辑表达式2、74LS138 译码器逻辑功能测试:逻辑表达式 012510121012400120m m A m m A 54========A A A Y A A YA A A YA A Y3、74LS47译码器逻辑功能测试:DABC ABCD D C B A D C B A Q D C AB D C B A D C B A D ABC ABCD D C AB D C B A D C B A Q DC ABD ABC ABCD CD B A D C AB D C B A D C B A D C B A CD B A D C B A Q ABCDD ABC D C B A D C B A CD B A D C B A Q D C B A ABCD CD B A BCD A D C B A CD B A Q D C AB D BC A D C B A ABCD CD B A D C B A BCD A Q D BC A D C B A CD B A ABCD D C B A BCD A CD B A D C B A Q G FE D C B A +++=+++++++=+++++++++=+++++=+++++=++++++=+++++++=进一步猜测,74ls47为反码输出,在以下进行试验。

编码器和译码器实验报告

编码器和译码器实验报告

实验报告: 编码器和译码器1. 背景在信息传输和存储过程中,编码器和译码器是两个关键的组件。

编码器将信息从一个表示形式转换成另一个表示形式,而译码器则将编码的信息还原为原始的表示形式。

编码器和译码器在各种领域中都得到广泛应用,如通信系统、数据压缩、图像处理等。

编码器和译码器可以有不同的实现方式和算法。

在本次实验中,我们将研究和实现一种常见的编码器和译码器:霍夫曼编码器和译码器。

霍夫曼编码是一种基于概率的最优前缀编码方法,它将高频字符用短编码表示,低频字符用长编码表示,以达到编码效率最大化的目的。

2. 分析2.1 霍夫曼编码器霍夫曼编码器的实现包括以下几个步骤:1.统计字符出现频率:遍历待编码的文本,统计所有字符出现的频率。

2.构建霍夫曼树:根据字符频率构建霍夫曼树。

树的叶子节点代表字符,节点的权重为字符频率。

3.生成编码表:从霍夫曼树的根节点出发,遍历树的每个节点,记录每个字符对应的编码路径。

路径的左移表示0,右移表示1。

4.编码文本:遍历待编码的文本,将每个字符根据编码表进行编码,得到编码后的二进制序列。

2.2 霍夫曼译码器霍夫曼译码器的实现包括以下几个步骤:1.构建霍夫曼树:根据编码器生成的编码表,构建霍夫曼树。

2.译码二进制序列:根据霍夫曼树和待译码的二进制序列,从根节点开始遍历每个二进制位。

当遇到叶子节点时,将对应的字符输出,并从根节点重新开始遍历。

3.重建原始文本:将译码得到的字符逐个组合,得到原始的文本。

3. 结果经过以上的实现和测试,我们获得了如下的结果:•对于给定的文本,我们成功地根据霍夫曼编码器生成了对应的霍夫曼编码表,并编码了文本生成了相应的二进制序列。

•对于给定的二进制序列,我们成功地根据霍夫曼译码器进行了译码,并将译码得到的字符逐个组合,得到了原始的文本。

实验结果显示,霍夫曼编码器和译码器能够有效地将文本进行压缩和恢复,达到了编码效率最大化和数据传输压缩的目的。

编码后的文本长度大大减小,而译码后的原始文本与编码前几乎完全一致。

译码器和编码器实验报告

译码器和编码器实验报告

译码器和编码器实验报告一、实验目的。

本实验旨在通过对译码器和编码器的实验操作,加深对数字通信原理中编码解码技术的理解,掌握其工作原理和实际应用。

二、实验原理。

1. 译码器。

译码器是一种将数字信号转换为模拟信号或者模拟信号转换为数字信号的设备。

在数字通信系统中,译码器通常用于将数字信号转换为模拟信号,以便在模拟信道上传输。

在接收端,译码器将模拟信号转换为数字信号,以便进行数字信号处理和解码。

2. 编码器。

编码器是一种将数字信号转换为另一种数字信号的设备。

在数字通信系统中,编码器通常用于将数字信号转换为便于传输和存储的编码形式,以提高传输效率和数据安全性。

三、实验内容。

1. 实验仪器与材料。

本实验使用的仪器包括译码器、编码器、示波器、信号发生器等。

实验材料包括数字信号发生器、示波器连接线等。

2. 实验步骤。

(1)连接实验仪器,将数字信号发生器连接到编码器的输入端,将编码器的输出端连接到译码器的输入端,再将译码器的输出端连接到示波器。

(2)设置实验参数,调节数字信号发生器的频率和幅度,设置编码器和译码器的工作模式和参数。

(3)观察实验现象,通过示波器观察编码器和译码器的输入输出波形,记录实验数据。

(4)分析实验结果,根据实验数据分析编码器和译码器的工作原理和特性,总结实验结果。

四、实验结果与分析。

通过本次实验,我们成功观察到了编码器和译码器的输入输出波形,并记录了相应的实验数据。

通过分析实验结果,我们深入理解了译码器和编码器的工作原理和特性,对数字通信原理有了更深入的认识。

五、实验总结。

本次实验通过实际操作加深了我们对译码器和编码器的理解,提高了我们的实验操作能力和数据分析能力。

译码器和编码器作为数字通信系统中重要的组成部分,对数字信号的处理和传输起着至关重要的作用,我们应进一步深入学习和掌握其原理和应用。

六、实验心得。

通过本次实验,我们不仅学习到了译码器和编码器的工作原理,还提高了实验操作和数据分析的能力。

数电实验二数据编码器和译码器功能验证

数电实验二数据编码器和译码器功能验证

数电实验二数据编码器和译码器功能验证数据编码器和译码器是数电实验中常用的电路元件,用于将逻辑电平转换为二进制编码或者从二进制编码转换为逻辑电平。

本实验将验证编码器和译码器的功能。

编码器是一种将多个输入信号转换为对应的二进制编码输出信号的电路。

常见的编码器有优先编码器,BCD编码器和十进制-二进制编码器等。

本实验将以优先编码器为例进行验证。

实验所需器件和元件:1.优先编码器芯片(例如74LS148)2.开关等输入元件3.LED灯等输出元件4.电源和杜邦线等实验用品实验步骤:1.连接电源和电路元件:将电源连接到优先编码器芯片上,并将开关等输入元件和LED灯等输出元件连接到芯片上相应的管脚上。

2.编码器功能验证:通过设置不同的输入信号,观察输出信号的变化。

例如,设置开关为输入信号,并将不同的开关打开或关闭,观察LED灯的亮灭情况。

3.结果分析:根据编码器的功能特点,分析输出信号与输入信号的对应关系。

对于优先编码器而言,输入信号优先级较高的输入将被编码输出,而其他输入则被忽略。

4.译码器功能验证:将输入信号与编码器的输出信号连接,观察译码器的输出信号。

可以通过设计逻辑门电路来实现译码器的功能。

5.结果分析:根据译码器的功能特点,分析输出信号与输入信号的对应关系。

例如,对于BCD编码器而言,4位BCD码将被译码为10位二进制信号。

6.实验总结:通过本实验的验证,可以得出编码器和译码器的功能特点和应用范围。

编码器可以将多个输入信号编码为二进制信号输出,而译码器可以将二进制信号译码为对应的输出信号,用于实现数据的编码和译码。

本实验的目的是验证编码器和译码器的功能,通过观察输入信号和输出信号的对应关系,可以了解编码器和译码器的工作原理,并掌握它们的应用场景。

实验结果应与预期结果一致,即输入信号与编码/译码输出信号之间有明确的对应关系。

同时,实验还可以加深对数字电路和逻辑门电路的理解,提高实验操作能力和分析问题的能力。

编码器、译码器

编码器、译码器

画出逻辑电路图如下:
Y3 ≥1
Y2 ≥1
Y1 ≥1
Y0 ≥1
I9
I8
I7 I6 I5 I4 (a)
I3 I2 由或门构成
I1 I0
Y3 &
Y2 &p;
I9
I8
I7 I6 I5 I4 (b)
I3 I2 由与非门构成
I1 I0
四、二进制优先编码器
优先编码器允许n个输入端同时加上信号,但电路只对其 中优先级别最高的信号进行编码。 1、例: 电话室有三种电话, 按由高到低优先级排序依次是火警
如果要求输入、输 出均为反变量,那么 只需要在上述图中的 每个输入端和输出端 都加上反相器就可以 了。
3、 常用集成编码器
(1)74LS148
• 8线—3线优先编码器,它有八个 输入端7 ~ I 0 ,输入编码为低电平 I “0” 有效。
YEX
Y2 Y1 Y0
YS S 74LS148 I7 I6 I5 I4 I3 I2 I1 I0
• 输入和输出同3位二进制普通编码器。 • 有如下约定:在这里,仍然用000,001,…,111表 示I0,I1,…,I7,优先级别是: I7>I6>I5>I4>I3>I2>I1>I0。
首先,列真值 表。用输入信 号为1表示有 编码请求,否 则相反。
其次,根据真 值表,得到输 出函数的表达 式:
I7 I6 I5 I4 I3 I2 I1 I0 Y2 1 X 1 0 1 X 1 0 0 1 X 1 0 0 0 1 X 1 0 0 0 0 1 X 0 0 0 0 0 0 1 X 0 0 0 0 0 0 0 1 X 0 0 0 0 0 0 0 0 1 0

编码器与译码器实验报告

编码器与译码器实验报告

编码器与译码器实验报告一、实验目的本次实验的主要目的是深入理解编码器和译码器的工作原理,通过实际操作和观察,掌握它们的功能和应用,并学会使用相关的实验设备进行电路搭建和测试。

二、实验原理(一)编码器编码器是一种将输入信号转换为特定编码输出的数字电路。

常见的编码器有二进制编码器和优先编码器。

二进制编码器将多个输入信号转换为对应的二进制编码输出。

优先编码器则在多个输入同时有效时,优先对优先级较高的输入进行编码。

(二)译码器译码器则是将输入的编码信号转换为对应的输出信号。

常见的译码器有二进制译码器和显示译码器。

二进制译码器将输入的二进制编码转换为多个输出信号,每个输出对应编码的一个可能值。

显示译码器则用于驱动数码管等显示器件,将输入的编码转换为适合显示的信号。

三、实验设备与器材本次实验使用的设备和器材包括:数字电路实验箱、74LS148 优先编码器芯片、74LS138 二进制译码器芯片、逻辑电平指示灯、导线若干。

四、实验步骤(一)74LS148 优先编码器实验1、按照实验电路图,在数字电路实验箱上正确连接 74LS148 优先编码器芯片和逻辑电平指示灯。

2、依次将输入引脚设置为不同的电平组合,观察输出引脚的编码值,并记录在实验表格中。

3、分析实验结果,验证优先编码器的工作原理和功能。

(二)74LS138 二进制译码器实验1、依照实验电路图,在数字电路实验箱上连接 74LS138 二进制译码器芯片和逻辑电平指示灯。

2、改变输入引脚的二进制编码值,观察输出引脚的电平状态,并记录下来。

3、对比理论预期结果,检验二进制译码器的正确性。

五、实验数据与结果(一)74LS148 优先编码器实验数据|输入引脚电平|输出编码值||||| I0=0, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 | 000 || I0=1, I1=0, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 | 111 || I0=0, I1=1, I2=0, I3=0, I4=0, I5=0, I6=0, I7=0 | 110 ||||(二)74LS138 二进制译码器实验数据|输入编码值|输出引脚电平||||| 000 | Y0=1, Y1=0, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 || 001 | Y0=0, Y1=1, Y2=0, Y3=0, Y4=0, Y5=0, Y6=0, Y7=0 ||||六、实验结果分析(一)74LS148 优先编码器通过实验数据可以看出,当多个输入引脚同时为高电平时,编码器优先对优先级较高的输入进行编码。

编码器 译码器实验报告

编码器 译码器实验报告

编码器译码器实验报告编码器和译码器实验报告引言编码器和译码器是数字电路中常见的重要组件,它们在信息传输和处理中起着至关重要的作用。

本实验旨在通过实际操作和观察,深入了解编码器和译码器的原理、工作方式以及应用场景。

实验一:编码器编码器是一种将多个输入信号转换为较少数量输出信号的电路。

在本实验中,我们使用了4-2编码器作为示例。

1. 实验目的掌握4-2编码器的工作原理和应用场景。

2. 实验器材- 4-2编码器芯片- 开发板- 连接线3. 实验步骤首先,将4-2编码器芯片插入开发板上的对应插槽。

然后,使用连接线将编码器的输入引脚与开发板上的开关连接,将输出引脚与数码管连接。

接下来,按照编码器的真值表,将开关设置为不同的组合,观察数码管上显示的输出结果。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果,我们可以发现4-2编码器的工作原理。

它将4个输入信号转换为2个输出信号,其中每个输入组合对应唯一的输出组合。

这种编码方式可以有效地减少输出信号的数量,提高信息传输的效率。

实验二:译码器译码器是一种将少量输入信号转换为较多数量输出信号的电路。

在本实验中,我们使用了2-4译码器作为示例。

1. 实验目的掌握2-4译码器的工作原理和应用场景。

2. 实验器材- 2-4译码器芯片- 开发板- 连接线3. 实验步骤首先,将2-4译码器芯片插入开发板上的对应插槽。

然后,使用连接线将译码器的输入引脚与开发板上的开关连接,将输出引脚与LED灯连接。

接下来,按照译码器的真值表,将开关设置为不同的组合,观察LED灯的亮灭情况。

记录下每种输入组合对应的输出结果。

4. 实验结果与分析通过观察实验结果,我们可以发现2-4译码器的工作原理。

它将2个输入信号转换为4个输出信号,其中每个输入组合对应唯一的输出组合。

这种译码方式可以实现多对一的映射关系,方便信号的解码和处理。

实验三:编码器和译码器的应用编码器和译码器在数字电路中有广泛的应用场景。

译码器编码器及其应用实验报告

译码器编码器及其应用实验报告

译码器、编码器及其应用实验报告201030171207031001 郑佳琳实验四译码器、编码器及其应用实验四译码器、编码器及其应用实验人员:班号:学号:一、实验目的(1) 掌握中规模集成译码器的逻辑功能和使用方法;(2) 熟悉掌握集成译码器和编码器的应用;(3) 掌握集成译码器的扩展方法。

二、实验设备数字电路实验箱,74LS20,74LS138。

三、实验内容输出接数字实验箱译码器逻辑功能的测试。

将74LS138(1) 74LS138或GND)。

电LED管,地址输入接实验箱开关,使能端接固定电平(Figure 1所示:路图如Figure 2时,任意拨动开关,观察LED显示状态,记录观察结果。

时,按二进制顺序拨动开关,观察LED显示状态,并与功能表对照,记录观察结果。

2010301712郑佳琳 07031001 译码器、编码器及其应用实验四用Multisim进行仿真,电路如所示。

将结果与上面实验结果对照。

Figure 3Figure 4(2) 利用3-8译码器74LS138和与非门74LS20实现函数:四输入与非门74LS20的管脚图如下:对函数表达式进行化简:Figure 5所示的电路连接。

并用Multisim按进行仿真,将结果对比。

2010301712郑佳琳 07031001 实验四译码器、编码器及其应用Figure 6 4-16线译码器。

用两片74LS138组成(3)译码器,输出端子数目4-16 因为要用两片3-8实现刚好够用。

译码器138 三个,故要另用使能端进行片选使两片而输入端只有进行分时工作。

而实验台上的小灯泡不够用,故只用一个灯泡,而用连接灯泡Figure中仿真电路连接如multisim,的导线测试在各端子上移动即可。

在灯所示(实验台上的电路没有接下面的两个87)LED:Figure 8四、实验结果译码器逻辑功能的测试。

(1) 74LS138输出低电平,故应该第一个小灯亮。

实际用时,应该是当输入 4201030171207031001译码器、编码器及其应用郑佳琳实验四Figure 9所示。

二进制(7,4)循环码编码器与译码器的仿真

二进制(7,4)循环码编码器与译码器的仿真

二进制(7,4)循环码编码器与译码器的仿真摘要:1.全文概述2.二进制(7,4)循环码编码器原理3.二进制(7,4)循环码译码器原理4.仿真实验及结果分析5.总结正文:【提纲1】1.全文概述本文主要介绍了二进制(7,4)循环码编码器与译码器的仿真设计。

通过编码器将7位二进制信息编码为4位二进制码,再通过译码器将4位二进制码还原为7位二进制信息。

文中详细阐述了编码器与译码器的原理,并进行了仿真实验及结果分析。

【提纲2】2.二进制(7,4)循环码编码器原理二进制(7,4)循环码编码器是一种将7位二进制信息编码为4位二进制码的编码器。

其原理如下:- 首先,将7位二进制信息进行分组,每组包含4位二进制数;- 然后,对每组4位二进制数进行异或操作,得到对应的4位二进制码;- 最后,将得到的4位二进制码进行循环移位,得到最终的编码结果。

【提纲3】3.二进制(7,4)循环码译码器原理二进制(7,4)循环码译码器的原理与编码器相反。

首先,将4位二进制码进行循环移位,得到原始的4位二进制数。

然后,对每个4位二进制数进行解码,得到对应的7位二进制信息。

解码过程主要包括:- 将4位二进制码转换为12位二进制码;- 对12位二进制码进行分组,每组包含7位二进制数;- 对每组7位二进制数进行译码,得到原始的7位二进制信息。

【提纲4】4.仿真实验及结果分析为了验证二进制(7,4)循环码编码器与译码器的正确性,本文进行了仿真实验。

实验结果表明,编码器能够将7位二进制信息正确编码为4位二进制码,译码器能够将4位二进制码还原为7位二进制信息。

通过对比编码前后的信息,证明了编码器与译码器的有效性。

【提纲5】5.总结本文对二进制(7,4)循环码编码器与译码器进行了详细阐述,并进行了仿真实验。

结果表明,该编码器与译码器能够实现二进制信息的编码与解码。

编码、译码显示电路的设计与安装实验报告

编码、译码显示电路的设计与安装实验报告

《编码、译码显示电路设计与安装》实验报告姓名欧阳志刚学号20101138班级通信101专业通信技术指导教师林梅实验时间第8周电子信息工程系2011-2012学年第一学期实验目的及原理:1.了解编码译码器的功能和特点。

2.掌握编码译码器的工作原理。

3.掌握集成编码译码器的逻辑功能。

4.掌握集成编码译码器的级联方法。

实验一 编码器一、实验目的和任务:⑴验证编码器的逻辑功能。

(2)掌握中规模集成电路构成组合逻辑电路的方法。

二、实验设备与器材:TTL 集成编码器芯片74LS148等74LS148编码器I0~I7是8个输入端,Y1~Y3是3个输出端,EI 是使能输入端,EO 是使能输出端,GS 是优先标志输出端。

按下表逐项测试74LS148的逻辑功能。

74LS148管脚排列图:14131210161534567128911V CC GND74LS1484I 5I 6I 7I I E 2Y 1Y 0Y 0I 1I 3I 2I SG O E 4I 5I 6I 7I IE 2Y 1Y 0Y 0I 1I 2I 3I S G O E74LS148的功能表:输入输出S ’’I0”I1’’I2’’I3’’I4’’I5’’I6’’I7’’Y0" Y1" Y2" Ys’’Y EX’’1 X X X X X X X X 1 1 1 1 1 0 1 1 1 1 1 1 1 1 1 1 1 0 1 0 X X X X X X X 0 0 0 0 1 0 0 X X X X X X 0 1 0 0 1 1 0 0 X X X X X 0 1 1 0 1 0 1 0 0 X X X X 0 1 1 1 0 1 1 1 00 X X X 0 1 1 1 1 1 0 0 1 0 0 X X 0 1 1 1 1 1 1 0 1 1 0 0 X 1 1 1 1 1 1 1 1 1 1 1 0 0 0 1 1 1 1 1 1 1 1 1 1 1 0三、实验步骤及内容:(1)74LS148编码器I0~I7是8个输入端,Y1~Y3是3个输出端,EI 是使能输入端,EO是使能输出端,GS是优先标志输出端。

编码器和译码器

编码器和译码器
计算机电路基础
在许多数字设备中,数字信号的运算都是按照二进制代码进行的,而运算的 结果往往又必须转换成十进制的形式显示出来,也可以认为,编码器和译码器都 属于代码转换器类。
在数字电路中,用二进制信息表示特定对象的过程称为编码。能实现编码的 逻辑电路称为编码器。常用的编码器有二进制编码器、二-十进制编码器、优先 编码器等。
A I8 I9 B I4 I5 I6 I7 C I2 I3 I6 I7 D I1 I3 I5 I7 I9
前面讨论的二进制编码器和二-十进制编码器的输入信号是相互排斥的,同 一时刻只允许有一个有效输入信号,若同时有两个以上的输入信号要求编码时, 输出端就会出现错误。而优先编码器可以有多个输入信号同时有效,编码器按照 输入信号的优先级别进行编码。
例7.4 用一个74LS138实现逻辑函数 Y ABC ABC ABC 。
解 Y0 ABC ,Y4 ABC Y,7 ABC
,则
其逻辑图如下图所示。
Y Y0 Y4 Y7 Y 0Y 4Y 7
CT74LS138实现逻辑函数Y的逻辑图
在数字系统装置中,经常需要把数字、文字和符号等二进制编码翻译成人 们习惯的形式,直观地显示出来,以便于查看和对话。这种可以直接驱动显示 器的译码器称为显示译码器。
用门电路实现逻辑电路,如下图所示。
8线-3线编码器逻辑图
用BCD码对十进制数进行编码的电路,称为二-十进制编码器。 其中,输入信号为为 ,输出信号为 ,所以也称为十线-四线译码器。列出 二-十进制编码器的编码表,如下表所示。
二-十进制编码器的编码表
根据二-十进制编码器的编码表可以写出输出逻辑函数表达式为
二进制编码器是用n位二进制表示2n个信号的编码器。以三位二进制编码器 为例进行介绍。

编码器和译码器实验报告

编码器和译码器实验报告

四川大学网络教育学院实践课程报告实践课程便码器和译码器校外学习中心广东肇庆职业学校奥鹏学习中心专业电气工程及其自动化层次专升本年级 0809学生姓名吴凤仪学号aDH1082jg0042011年 8 月 01 日一、实验目的1.掌握二进制编码器的逻辑功能及编码方法。

2.掌握译码器的逻辑功能,了解常用集成译码器件的使用方法。

3.掌握译码器、编码器的工作原理和特点。

4.熟悉常用译码器、编码器的逻辑功能及典型应用。

二、实验原理1、编码器用n 位二进制代码对2n个信号进行编码的电路就是二进制编码器。

编码器由一个中心有轴的光电码盘,其上有环形通、暗的刻线,有光电发射和接收器件读取,获得四组正弦波信号组合成A、B、C、D,每个正弦波相差90度相位差(相对于一个周波为360度),将C、D信号反向,叠加在A、B两相上,可增强稳定信号;另每转输出一个Z相脉冲以代表零位参考位。

由于A、B两相相差90度,可通过比较A相在前还是B 相在前,以判别编码器的正转与反转,通过零位脉冲,可获得编码器的零位参考位。

编码器码盘的材料有玻璃、金属、塑料,玻璃码盘是在玻璃上沉积很薄的刻线,其热稳定性好,精度高,金属码盘直接以通和不通刻线,不易碎,但由于金属有一定的厚度,精度就有限制,其热稳定性就要比玻璃的差一个数量级,塑料码盘是经济型的,其成本低,但精度、热稳定性、寿命均要差一些。

分辨率—编码器以每旋转360度提供多少的通或暗刻线称为分辨率,也称解析分度、或直接称多少线,一般在每转分度5~10000线。

74LS148是8-3线优先编码器表 1 11 1 11 X X X X X X X X 4.10 74LS148编码器功能表1 00 10 10 10 10 10 10 10 11 1 10 0 00 0 10 1 00 1 11 0 01 0 11 1 01 1 10 1 1 1 1 1 1 1 1 0 0 X X X X X X X 0 1 0 X X X X X X 0 1 1 0 X X X X X 0 1 1 1 0 X X X X 0 1 1 1 1 0 X X X 0 1 1 1 1 1 0 X X 0 1 1 1 1 1 1 0 X 0 1 1 1 1 1 1 1 0GS EO Y 2Y 1Y 0EI I 7I 6I 5I 4I 3I 2I 1I 0输出输入74L S 148逻辑符号2、译码器译码是编码的逆过程,在编码时,每一种二进制代码,都赋予了特定的含义,即都表示了一个确定的信号或者对象。

实验3编码器译码器及应用电路设计

实验3编码器译码器及应用电路设计

实验3编码器译码器及应用电路设计引言:编码器和译码器是数字电路中常用的电路模块。

它们分别用于将逻辑信号转换为编码信号和将编码信号转换为逻辑信号。

本实验将介绍编码器、译码器的基本原理以及它们的应用电路设计。

一、编码器的原理及应用编码器是一种多输入、多输出的逻辑电路。

它根据输入的逻辑信号,将其编码成对应的输出信号。

常见的编码器有BCD二进制编码器、优先编码器、旋转编码器等。

1.BCD二进制编码器BCD二进制编码器是一种将BCD码转换为二进制码的电路。

BCD码是由4位二进制数表示的十进制数。

BCD编码器可以将输入的BCD码(0-9)转换为对应的二进制码(0000-1001)。

2.优先编码器优先编码器是一种将多个输入信号优先级编码成二进制输出的电路。

它可用于实现多路选择器和多路复用器等电路。

优先编码器将输入的信号进行优先级编码,并将最高优先级的信号对应的二进制码输出。

3.旋转编码器旋转编码器是一种可以检测旋转方向和位移的编码器。

它通常用于旋转开关、旋钮等输入设备的位置检测。

旋转编码器可以将旋转输入转换为相应的编码输出信号,以便进行方向和位移的判断。

二、译码器的原理及应用译码器是一种将编码信号转换为对应的逻辑信号的逻辑电路。

它与编码器相反,根据输入的编码信号选择对应的输出信号。

常见的译码器有BCD译码器、行列译码器等。

1.BCD译码器BCD译码器是一种将BCD编码转换为对应的逻辑信号的电路。

它可以将输入的BCD编码(0000-1001)转换为对应的输出信号(0-9)。

BCD译码器可以用于显示数字、控制LED灯等应用。

2.行列译码器行列译码器是一种多输入、多输出的译码器。

它常用于矩阵键盘、扫描式显示器等应用中。

行列译码器可以将输入的行列编码转换为对应的输出信号,以实现输入设备和输出设备之间的数据传输。

1.4位BCD码转换为二进制码的电路设计该电路可以将输入的4位BCD码转换为对应的二进制码。

采用BCD二进制编码器进行设计,具体连接方式如下:-将4个BCD输入信号与编码器的输入端相连;-将编码器的输出信号与对应的二进制码输出端相连。

译码器与编码器的设计与仿真实验报告

译码器与编码器的设计与仿真实验报告

译码器与编码器的设计与仿真一、实验内容1、参照芯片74LS138的电路结构,用逻辑图与VHDL语言设计3—8译码器。

2、参照芯片74LS148的电路结构,用逻辑图与VHDL语言设计8—3优先编码器。

3、应用MaxplusII软件对译码器与编码器进行编译、仿真和模拟。

4、能更加熟练的掌握应用MaxplusII软件,从而更形象更深层次的理解译码器与编码器。

二、实验平台及实验方法用VHDL语言编写编码器与译码器的程序,运用MaxplusII 软件进行仿真,再结合FPGA(即对实验箱的芯片进行编译)进行验证。

也可以用原理图进行文本设计,波形设计。

三、实验过程1.启动MaxplusII软件;2.新建一个文本编辑文件,输入全加器的VHDL语言;3.编译。

点击file→save as,保存文件名为V74x148名称,扩展名为vhd,选择芯片类型为EPF10K20TI144-4,保存并进行编译,若编译结果出现0 error,0 warnings则说明编译通过。

4.仿真波形。

点Max+plus II→Waveform editor,出现波形图的设置界面,然后点Node→Enter Nodes from SNF→list,将输入输出端添加到界面,并设置其周期和输入波形,保存后,点Max+plusII→Simulator,即可仿真出输出的波形。

5.配置芯片。

点Max+plus II→Floorplan editor,将Unassigned Nodes & 栏中,电路的输入输出节点标号直接用鼠标“拖到” 想分配的引脚上,Max+plusII→programmer→configuer,然后就可以操作试验箱,观察全加器的工作情况。

四、实验结果实验步骤:1、用VHDL语言编写编码器的程序2、将上述程序保存为文件名为V74x148的文件,点击Maxplus里的compiler进行编译,点击start,如果出现0 error,0 warnings,则编译成功。

实验二组合逻辑电路编码器译码器的设计与测试

实验二组合逻辑电路编码器译码器的设计与测试

实验二组合逻辑电路编码器译码器的设计与测试一、实验目的1.掌握编码器的原理和基本结构;2.了解译码器的原理和基本结构;3.掌握编码器和译码器的设计方法;4.通过实验,验证编码器和译码器的功能。

二、实验原理编码器是一种将多个输入信号转换为二进制编码输出的组合逻辑电路。

编码器的输入信号可以是多个,输出信号是二进制编码。

编码器主要用于将多个不同的输入信号通过编码转换为数字输出,使得电路的复杂度得到简化。

译码器就是编码器的逆过程,译码器是一种将二进制编码转换为多个输出信号的组合逻辑电路。

译码器的输入信号是二进制编码,输出信号可以是多个。

编码器和译码器是数字电路中非常重要的组合逻辑电路,广泛应用于计算机、通信、控制等领域。

三、实验内容根据所给的真值表,设计并实现一个2-4线的编码器;设计和实现一个4-2线的译码器;验证实验结果。

四、实验仪器和器件五、实验步骤1.编码器的设计和实现根据所给的真值表,设计并实现一个2-4线的编码器。

首先,根据编码器的输入和输出关系,设计出2-4线的编码器的真值表,并根据真值表进行逻辑设计。

编码器的输入信号有2个,输出信号是4位的二进制编码。

最后,将开关和LED灯连接到逻辑电路上,进行测试和验证。

调试完毕后,记录下测试结果。

2.译码器的设计和实现设计和实现一个4-2线的译码器。

首先,根据译码器的输入和输出关系,设计出4-2线的译码器的真值表,并根据真值表进行逻辑设计。

译码器的输入信号是4位的二进制编码,输出信号有2个。

最后,将开关和LED灯连接到逻辑电路上,进行测试和验证。

调试完毕后,记录下测试结果。

3.验证实验结果通过对编码器和译码器的测试,验证实验结果是否符合设计要求。

当输入信号发生变化时,观察LED灯的亮灭情况,确认编码器和译码器的功能是否正确。

六、实验结果与分析经过实验测试,编码器和译码器的功能正常,符合设计要求。

输入信号的变化能够正确地转换为二进制编码输出;输入二进制编码信号能够正确地转换为输出信号。

译码器和编码器实验

译码器和编码器实验

实验三译码器和编码器一实验目的1.掌握译码器、编码器的工作原理和特点。

2.熟悉常用译码器、编码器的逻辑功能和它们的典型应用。

二、实验原理和电路按照逻辑功能的不同特点,常把数字电路分两大类:一类叫做组合逻辑电路,另一类称为时序逻辑电路。

组合逻辑电路在任何时刻其输出的稳态值,仅决定于该时刻各个输入信号取值组合的电路。

在这种电路中,输入信号作用以前电路所处的状态对输出信号无影响。

通常,组合逻辑电路由门电路组成。

组合逻辑电路的分析方法:根据逻辑图进行二步工作:a.根据逻辑图,逐级写出函数表达式。

b.进行化简:用公式法、图形法或真值表进行化简、归纳。

组合逻辑电路的设计方法:就是从给定逻辑要求出发,求出逻辑图。

一般分四步进行。

a.分析要求;将问题分析清楚,理清哪些是输入变量,哪些是输出函数。

b.列真值表。

c.进行化简:变量比较少时,用图形法。

变量多时,可用公式化简。

d.画逻辑图:按函数要求画逻辑图。

进行前四步工作,设计已基本完成,但还需选择元件——集成电路,进行实验论证。

值得注意的是,这些步骤并不是固定不变的程序,实际设计时,应根据具体情况和问题难易程度进行取舍。

1.译码器译码器是组合电路的一部分,所谓译码,就是把代码的特定含义“翻译”出来的过程,而实现译码操作的电路称为译码器。

译码器分成三类:a.二进制译码器:如中规模2—4线译码器74LS139。

,3—8线译码器74LS138等。

b.二—十进制译码器:实现各种代码之间的转换,如BCD码—十进制译码器74LS145等。

c.显示译码器:用来驱动各种数字显示器,如共阴数码管译码驱动74LS48,(74LS248),共阳数码管译码驱动74LS47(74LS247)等。

2.编码器编码器也是组合电路的一部分。

编码器就是实现编码操作的电路,编码实际上是译码相反的过程。

按照被编码信号的不同特点和要求,编码器也分成三类:a.二进制编码器:如用门电路构成的4—2线,8—3线编码器等。

译码器、编码器及其应用实验报告

译码器、编码器及其应用实验报告

译码器、编码器及其应用实验报告实验四译码器、编码器及其应用实验人员:班号:学号:一、实验目的(1) 掌握中规模集成译码器的逻辑功能和使用方法;(2) 熟悉掌握集成译码器和编码器的应用;(3) 掌握集成译码器的扩展方法。

二、实验设备数字电路实验箱,74LS20,74LS138。

三、实验内容(1) 74LS138译码器逻辑功能的测试。

将74LS138输出接数字实验箱LED管,地址输入接实验箱开关,使能端接固定电平(或GND)。

电路图如Figure 1所示:Figure 2时,任意拨动开关,观察LED显示状态,记录观察结果。

时,按二进制顺序拨动开关,观察LED显示状态,并与功能表对照,记录观察结果。

用Multisim进行仿真,电路如Figure 3所示。

将结果与上面实验结果对照。

Figure 4(2) 利用3-8译码器74LS138和与非门74LS20实现函数:四输入与非门74LS20的管脚图如下:对函数表达式进行化简:按Figure 5所示的电路连接。

并用Multisim进行仿真,将结果对比。

Figure 6(3) 用两片74LS138组成4-16线译码器。

因为要用两片3-8实现4-16译码器,输出端子数目刚好够用。

而输入端只有三个,故要另用使能端进行片选使两片138译码器进行分时工作。

而实验台上的小灯泡不够用,故只用一个灯泡,而用连接灯泡的导线测试,在各端子上移动即可。

在multisim中仿真电路连接如Figure 7所示(实验台上的电路没有接下面的两个8灯LED):Figure 8四、实验结果(1) 74LS138译码器逻辑功能的测试。

当输入时,应该是输出低电平,故应该第一个小灯亮。

实际用实验台测试时,LE0灯显示如Figure 9所示。

当输入时,应该是输出低电平,故理论上应该第二个小灯亮。

实际用实验台测试时,LE0灯显示如Figure 6所示。

Figure 10Figure 11同理进行其他的测试。

实验二编码器和译码器实验

实验二编码器和译码器实验

实验二: 编码器和译码器实验一、实验目的1、 掌握二进制编码器和优先编码器的基本原理、功能及其用途。

2、 掌握二进制译码器的基本原理、功能、用途和实现方法。

3、 熟悉笔段式LED显示器件的原理,笔段式LED显示译码器的原理和实现方法。

4、 实验类型:验证型实验。

二、实验仪器及材料1、仪器设备:具有USB接口的微型计算机一台、Innovator_FPGA实验板、USB‐Blaster下载器一台、双踪示波器、数字万用表2、软件:Quartus II 8.0以上EDA开发环境三、预习要求1、预习教材中编码器、优先编码器、二进制译码器和笔段式LED显示译码器的基本工作原理和实现方法。

2、复习Innovator_FPGA实验板各部分的名称及功能。

3、复习Quartus II的基本开发步骤。

四、实验内容及步骤实验前先检查Innovator_FPGA实验板是否完整,是否有器件损坏,脱落。

上电前应该保证没有任何金属碎屑或其它可导电物品接触到实验板。

1、二进制编码器(1)使用Quartus II新建工程向导创建新工程从开始菜单启动Quartus II软件。

选择File菜单下的New Project Wizard...功能,弹出新建工程向导窗口。

单击Next,开始配置新建的工程。

在“路径、名称和顶层设计输入窗口”中输入新建工程的路径,名称和顶层设计实体名称。

配置完成后,单击Next,进入下一步。

注意:由于每个工程中可能含有多个设计文件,且Quartus II会为工程自动添加大量文件,因此强烈建议为每个工程新建一个单独的文件夹。

新建工程第二页是向工程中添加已有的设计文件,如下图所示。

对于新建立的工程,这一步可以不添加任何文件。

单击Next,进入下新建工程第三页用于选择本工程使用的可编程器件。

请选择Cyclone 家族,封装形式为QFP,引脚数为100,速度等级为-8ns,温度等级为商业级的器件EP1C3T100C8。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

译码器与编码器的设计与仿真
1.实验目的
a.参照芯片74LS138的电路结构,用逻辑图和VHDL语言设计3-8译码器。

b.参照芯片74LS148的电路结构,用逻辑图和VHDL语言设计8-3优先编码器。

2.实验内容的详细说明
2.1 74148:8-3优先编码器(8 to 3 Priority Encoder)
2.1.1 设计思想
先定义八个输入四个输出的实体,然后定义结构体,再定义一个进程利用利用if的嵌套来体现使能端与输入信号的优先级,再利用if和else if的结构来选择不同输入时输出信号的不同。

2.1.2 实验原理
1)优先编码器逻辑图
优先编码器逻辑图
2)优先编码器真值表
2.1.3 VHDL程序(详见附录1)
2.1.4 仿真结果
优先编码器画图-功能仿真波形图
优先编码器VHDL-功能仿真波形图2.2 74138:3-8译码器(3 to 8 Demultiplexer)2.2.1 设计思想
先定义六个输入八个输出的实体,再定义结构体和一个用来先存储输出信号组合新的信号,用with..when来将不同输入组合时将不同的输出信号赋给存储信号,当使能端输入组合为100时,将存储信号赋给输出,否则将“1111111”赋给输出信号组合。

2.2.2 实验原理
1)74138(3-8译码器)逻辑图
74138逻辑图
2)74138逻辑功能真值表
2.2.3 VHDL程序(详见附录2)
2.2.4 仿真结果
74138画图-逻辑功能仿真波形图
74138VHDL-逻辑功能仿真波形图
3.实验总结:
通过本次实验,我对优先编码器和译码器的逻辑功能有进一步的了解,了解到译码器与编码器的功能正好相反,编码器是将各种输入信号转换成一组二进制代码,而译码器则是用一组二进制代码来产生各种独立的输出信号。

4.附录(VHDL程序)
4.1 附录1
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
USE IEEE.STD_LOGIC_UNSIGNED.ALL;
ENTITY V74148 IS
PORT(
EIN : IN STD_LOGIC;
D:IN STD_LOGIC_VECTOR(0 TO 7);
A:OUT STD_LOGIC_VECTOR(0 TO 2) );
END V74148;
ARCHITECTURE V74184_A OF V74148 IS
SIGNAL A_I : STD_LOGIC_VECTOR(0 TO 2);
BEGIN
PROCESS(D,A_I,EIN)
BEGIN
IF ((NOT EIN)='1')
THEN
IF (D(7)='0') THEN A_I<="111";
ELSIF (D(6)='0')THEN A_I<="110";
ELSIF (D(5)='0')THEN A_I<="101";
ELSIF (D(4)='0')THEN A_I<="100";
ELSIF (D(3)='0')THEN A_I<="011";
ELSIF (D(2)='0')THEN A_I<="010";
ELSIF (D(1)='0')THEN A_I<="001";
ELSIF (D(0)='0')THEN A_I<="000";
END IF;
ELSE A_I <= "ZZZ";
END IF;
A<= A_I;
END PROCESS;
END;
4.2 附录2
LIBRARY IEEE;
USE IEEE.STD_LOGIC_1164.ALL;
ENTITY V74138 IS
PORT ( G1,G2A_L,G2B_L: IN STD_LOGIC;
A: IN STD_LOGIC_VECTOR(2 DOWNTO 0);
Y_L: OUT STD_LOGIC_VECTOR (0 TO 7) ); END V74138;
ARCHITECTURE V74138_A OF V74138 IS
SIGNAL Y_L_I : STD_LOGIC_VECTOR(0 TO 7);
BEGIN
WITH A SELECT Y_L_I <=
"01111111" WHEN "000" ,
"10111111" WHEN "001" ,
"11011111" WHEN "010" ,
"11101111" WHEN "011" ,
"11110111" WHEN "100" ,
"11111011" WHEN "101" ,
"11111101" WHEN "110" ,
"11111110" WHEN "111" ,
"11111111" WHEN OTHERS;
Y_L <= Y_L_I WHEN (G1 AND NOT G2A_L AND NOT G2B_L)='1' ELSE "11111111";
END V74138_A;。

相关文档
最新文档
