新港大道雨污水泵站施工组织设计

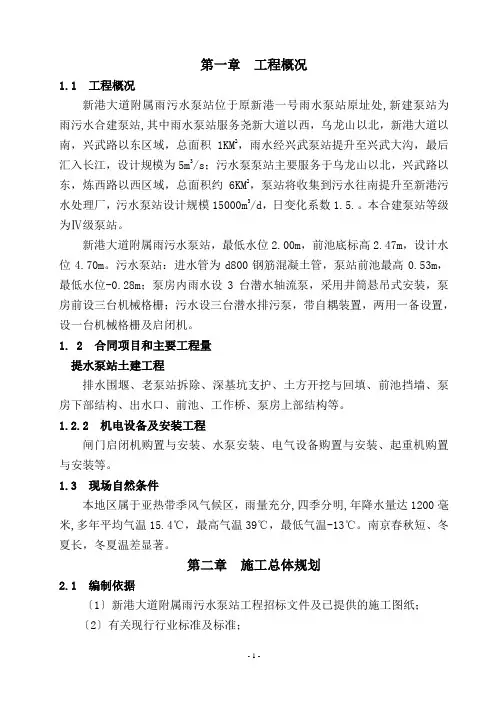

第一章工程概况1.1 工程概况新港大道附属雨污水泵站位于原新港一号雨水泵站原址处,新建泵站为雨污水合建泵站,其中雨水泵站服务尧新大道以西，乌龙山以北，新港大道以南，兴武路以东区域，总面积1KM2，雨水经兴武泵站提升至兴武大沟，最后汇入长江，设计规模为5m3/s；污水泵泵站主要服务于乌龙山以北，兴武路以东，炼西路以西区域，总面积约6KM2，泵站将收集到污水往南提升至新港污水处理厂，污水泵站设计规模15000m3/d，日变化系数1.5.。

本合建泵站等级为Ⅳ级泵站。

新港大道附属雨污水泵站的设计水位：雨水泵站前池：最高水位5.90m(实测)，常水位4.70m，最低水位2.00m，前池底标高2.47m，设计水位4.70m。

污水泵站：进水管为d800钢筋混凝土管，泵站前池最高0.53m，最低水位-0.28m；泵房内雨水设3台潜水轴流泵，采用井筒悬吊式安装，泵房前设三台机械格栅；污水设三台潜水排污泵，带自耦装置，两用一备设置，设一台机械格栅及启闭机。

1. 2 合同项目和主要工程量1.2.1 提水泵站土建工程排水围堰、老泵站拆除、深基坑支护、土方开挖与回填、前池挡墙、泵房下部结构、出水口、前池、工作桥、泵房上部结构等。

1.2.2 机电设备及安装工程闸门启闭机购置与安装、水泵安装、电气设备购置与安装、起重机购置与安装等。

1.3 现场自然条件本地区属于亚热带季风气候区，雨量充沛,四季分明,年降水量达1200毫米,多年平均气温15.4℃，最高气温39℃，最低气温-13℃。

南京春秋短、冬夏长，冬夏温差显著。

第二章施工总体规划2.1 编制依据（1）新港大道附属雨污水泵站工程招标文件及已提供的施工图纸；（2）有关现行行业标准及规范；（3）标前会及现场考察情况；（4）本单位在类似工程施工中成熟的施工技术及经验；（5）本单位可调动的设备、人员等资源；（6）目前国内较先进的类似工程施工设备及工艺、技术等。

2.2 施工进度、质量、安全及文明施工总目标（1）施工进度目标抓住工程施工的重点、难点，加强与其它投标段的配合协作，统筹兼顾组织好项目施工；以确保工期为目标，优化施工方案，制定切实有效的工期保障措施，合理安排好施工程序；新购一批先进的施工设备，强化成龙配套的机械化作业，提高施工进度保证率，确保实现关键项目施工控制性工期目标。

（2）工程质量目标认真贯彻执行GB/T19001-2000质量体系文件和质量计划，严格按照设计要求和国家有关规范施工，无施工缺陷。

确保土建工程单元工程合格率100%，优良率85%以上，电气工程单元工程合格率100%，优良率95%以上，确保工程质量达到省优质工程标准。

（3）施工安全目标认真贯彻“安全第一，预防为主”的方针，严格执行安全施工生产的规程、规范和安全规章制度，落实各级安全生产责任制及第一责任人制度，坚持“安全为了生产，生产必须安全”的原则，加强安全监测及支护，注重施工人员的劳动保护，确保人员、设备及工程安全，杜绝特大、重大安全事故，杜绝人身死亡事故和重大机械设备事故，减少一般性事故发生，各项安全监控指标达到国家标准，创建安全施工样板工地。

（4）环保及文明施工目标以“均衡生产、文明施工、科学管理”为指导思想，在合同实施的同时，同步实施相应的环保措施。

施工过程中加强地下工程施工的通风、除尘，加强弃土场的维护管理，注重水土保持工作，使施工现场各项环保指标达到国标和地方标准、满足合同要求。

施工作业人员一律挂牌上岗，工地做到整洁、清爽、有序，施工标志齐全、美观，施工工艺科学合理，推进程序化、标准化作业，创建安全文明样板工程。

2.3 施工难点、重点及主要措施2.3.1 施工难点、重点（1）泵站施工前，需对进水口进行围堰排水以及对原有老泵站构筑物进行拆除，具体见围堰和老泵站拆除施工专项施工方案。

（2）本工程基坑开挖深度较大，开挖时边坡稳定和支护措施问题始终是工程的重点。

具体基坑支护和开挖的技术措施见基坑支护及土方开挖专项施工方案。

（3）本工程施工精度要求较高，确保重要部位及的成型精度是本工程质量控制重点。

（4）本工程规模大、施工技术要求高，特别是砼的浇筑质量控制要求高，因此砼浇筑设备、工艺方法以及模板等选择也是本工程的重点之一。

具体施工措施见高大模板及支撑专项施工方案。

（5）本工程工期非常紧张，各分项工程施工存在干扰，以本标关键线路泵站工程施工为中心，制定科学合理的施工程序和严密的进度控制网络计划，是确保本合同工期目标实现的关键。

2.3.2 主要措施（1）汇集我单位有丰富类似工程施工经验的管理人员和技术人员，组建精干高效的项目管理机构，按项目法组织本工程施工。

同时，由我单位长期从事水利水电工程施工、在该领域享有盛誉的老同志成立专家组，定期或不定期指导施工，超前研究解决施工技术难题。

（2）配置先进高效和配套的施工设备，其它设备数量充足，性能优良，满足高峰施工强度要求并有一定的备用量，以保证泵站、涵洞的快速开挖，快速支护，快速浇筑。

（3）紧紧抓住关键项目施工，结合工程布置特点，合理施工，以保证关键项目通道畅通，快速施工，减少各项目施工干扰，保证总工期目标的实现。

2.4 施工总体程序（1）充分利用业主提供的施工通道，合理进行施工布置，制订科学的施工程序和方法。

及时支护以控制边坡坍塌。

（2）认真研究制定切实可行的施工总体方案，并在施工过程中不断优化，积极采用先进、合理的施工技术和优选施工工艺，在确保安全的前提下，采用“平面多工序、立体多层次”的施工方法，缓解工期紧张的矛盾。

（3）所有施工技术措施的制定均以各单位工程，分部工程的合同质量、安全要求、合同控制工期和合同总工期为基础，并保障各阶段工程形象进度如期顺利实现，满足总体工序的合理搭接，协调平衡。

（4）施工总布置设计充分利用现场已有条件，因地制宜，在满足施工要求前提下，节约用地，合理布局。

（5）制定切实可行的措施确保贯彻执行各项劳动保护和安全文明施工、环境保护的法律法规和规程，改善劳动条件，保障作业人员的健康和安全，创建文明工区。

（6）统筹安排，合理计划，科学组织，做好人力、物力的综合平衡，努力实现均衡生产。

（7）采用先进的成配套设备，组织高强度机械化施工，施工设备全部选用性能优良的施工机械。

另外还将按各单项工程高峰期的平均施工强度需要考虑一定数量的各型设备以作备用，施工过程中认真做好各种设备的定期维护、保养工作，保证设备的出勤率和完好率，确保本合同优质安全按期建成。

（8）为确保工程排水目标实现，顾全大局，服从发包人统一协调指挥，处理好本标工程与周围人民群众、企业的关系，发掘内部潜力消化施工干扰，并尽力为他人提供方便。

第三章施工总平面布置3.1 布置原则及条件3.1.1 布置原则（1）在招标文件规定和经业主同意、指定的范围内布置本合同工程所需的临建设施；（2）合理利用业主为本合同工程提供的场内外交通、场地、通讯及能源供应等施工条件；（3）充分利用我单位在施工现场现有的设施；（4）有利于生产、生活的集中管理与协调，并符合我国相关安全、环保等法律法规及招标文件的要求；（5）充分考虑本合同工程项目间及与其它合同间的关系；（6）积极响应招标文件，满足招标文件的各项要求。

3.1.2 布置条件（1）利用招标文件和业主现场指令所指示的位置、范围及条件，进行本合同工程的施工总平面布置；（2）布置时，将充分利用当地的加工、物质供应、修配及劳务、运力等有利条件；（3）严格执行技术条款和有关规程、规范；（4）充分利用我处以往及现在类似工程的经验、装备水平、科研及工法成果等。

3.2 施工道路布置根据现场地形条件和主体建筑物施工的需要，并结合施工场地划分，我们在泵站周围修建一条临时施工道路，道路宽6m，采用3：7灰土地基，小石子路面，以满足工地施工需要。

3.2.3 施工期道路维护在本工程施工期间，我方将指派专人，配置专用设备负责管理、维修和养护临时施工道路。

做好路基和道路的排水设施，进行路面的洒水除尘、维护好道路两侧的开挖和填筑边坡，搞好与当地居民的关系。

本标段道路、停车场，将免费提供给业主及监理工程师使用，并服从业主及监理工程师协调。

3.3 生活、办公营地根据本工程招标文件所指示的位置，我方在提水泵站右侧修建食堂、办公室等生活设施。

生活用房根据进场人数进行修建。

施工场地内将布置职工宿舍、办公用房、食堂等施工管理、生活福利设施。

我们同时另在适当的位置建设综合加工厂，内有部分保卫值班和管理人员设施。

3.4 砂石骨料场和混凝土拌和系统根据现场情况，我们在泵站位置的左侧安排砂石骨料堆放场和混凝土拌和站。

砂石骨料场全部采用混凝土硬化处理，拌和站采用“方圆”S500型自动拌和站，产量为35m3/h。

同时配备S500型强制拌和机一台备用。

3.5 综合加工厂3.5.1钢筋加工厂为完成制作加工，钢筋加工厂设置在业主指定的生产场区，占地800m2。

设钢筋原材料堆放区，钢筋加工半成品堆放区及厂房区。

厂房区内设有办公室、值班室、工具房。

建筑面积：简易房60m2。

根据施工进度计划安排，钢筋加工生产能力拟为4t/班，高峰期三班作业。

钢筋加工生产应根据工程进度情况，提前加工，均衡生产，以减小日生产强度及人工用量。

3.5.2 木材、模板加工厂木材、模板加工厂占地面积500m2，设有锯木厂、木材堆放场和厂房区。

厂房区内设有值班室、工具房、防火设施及加工车间。

建筑面积：简易棚60m2。

根据各施工部位模板计划和设计规格与数量，以及施工高峰期增加的模板数量，提前加工，并承担常规生产过程中，变形、缺损钢、木模板的校正、修复处理。

3.6 机械停放场施工机械停放场主要承担施工土方机械、运输机械的停放和维护、保养。

内设土方机械修理车间，以满足需要。

具体设置在业主指定的生产场区内，占地面积约400m2。

3.7 仓库及材料堆放场（1）油库：在施工现场设立临时油库，安放5吨油罐一个，满足工程用油需要。

（2）钢筋、木材库：钢筋库设在钢筋加工厂内；木材库设在木工加工厂内。

（3）综合仓库：为满足本标段施工需要，除在各专项加工厂内设置的专项仓库外，在本标生产场区设置专用综合仓库，建筑面积30m2，综合仓库主要存放各类施工机械零配件、五金交电材料、劳保用品等。

3.8 施工供水系统我方拟通过业主协调与泵站最近自来水管网加表连接作为生活用水，在拌和站附近架设潜水泵从最近水面作为生产用水。

3.9 施工供电与照明施工供电拟在现场安装200KVA变压器1台作为主要供电设备，另外配备2台柴油发电机组作为备用。

施工现场照明安装移动金卤灯，供大面积照明，工作面另配备碘钨灯和自镇流水荧灯，道路照明采用荧光灯。

洞内照明采用自镇流钠灯，分固定式和可移动式，施工面采用碘钨灯，另外还配备部分应急灯3.10 施工排水系统本工程施工排水系统分为施工场地排水系统和施工降水系统两部分，施工场地排水系统按照场地布置情况灵活布置，确保场地排水及时。
