1H412010机电工程项目测量技术

1H412000机电工程项目专业技术机电工程项目工程测量技术、起重技术、焊接技术是本节的重点，也是机电工程一级建造师必备的基本专业技术知识。

1H412010机电工程项目测量技术工程测量是指遵照施工图纸的要求，使用精密的测量仪器和工具，将工程项目的建(构)筑物、机电工程工艺生产线上的设备、系统管线等的坐标位置、几何形状、相关数据等准确地测量、放样到实地(施工前)。

并在施工全过程中进行测量控制(施工中)工程测量直接影响着工程项目的质量等级、结构性能、建(构)筑物的使用安全及机电工程系统的安全运行等。

重点是：掌握机电工程测量的方法，熟悉机电工程测量的要求，了解工程测量仪器的应用。

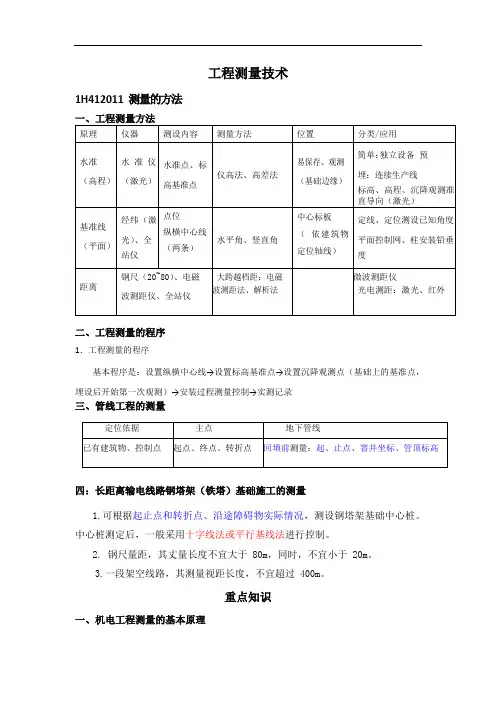

1H412011掌握机电工程项目测量的方法不同机电工程项目中应用不同的测量方法，一、厂房(车间、站)基础施工测量的内容与方法(一) 厂房(车间、站)基础施工测量的内容：钢柱基础施工测量；混凝土杯形基础施工测量；混凝土柱子基础及柱身、平台施工测量等。

(二) 厂房(车间、站)基础施工测量的方法厂房(车间、站)基础施工测量中重点是钢柱基础．钢柱基础的特点是基坑较深．而且基础下面有垫层以及埋设地脚螺栓等。

其施工测量方法与步骤如下：1．进行垫层中线投点和抄平，用正倒镜法，先将经纬仪中心导入中心线内，然后进行投点；采用在固定架外框四角处测出四点标高，以便用来抄平垫层混凝土面；2．进行固定架中线投点与抄平；3．地脚螺栓安装与标高测量；4．对支立模与浇灌混凝土进行测量。

二、设备基础的特点与施工测量方法(一) 设备基础的特点1. 机电设备基础的特点是：体积大．连续基础长，基坑深，有的为复杂体形基础。

2．基础上设备地脚螺栓预留孔、锚板孔、预埋地脚螺栓数量多。

如大型机床设备基础，石油化工透平压缩机基础，发电机组设备基础，轧钢设备基础，铁皮坑等。

(二) 设备基础施工测量方法设置大型设备内控制网→基础定位→绘制大型设备中心线测设图→基础底层放线→设备基础上层放线。

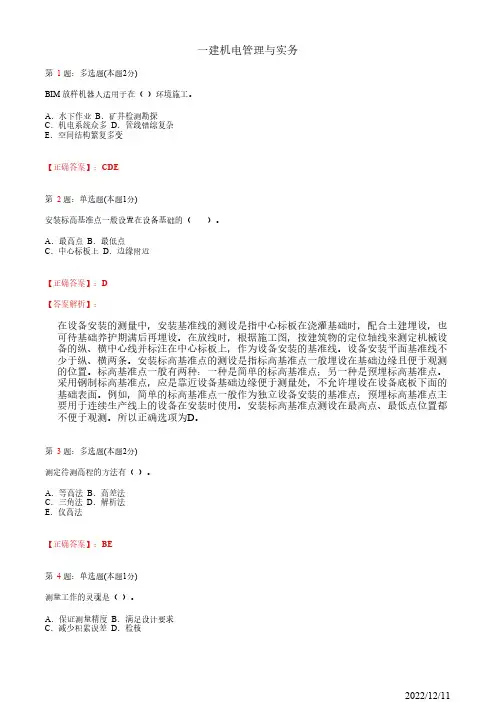

三、设备安装基准线和标高基准点测量内容与方法1．安装基准线的测量：中心标板应在浇灌基础时，配合土建埋设，也可待基础养护期满后再埋设。

放线就是根据施工图，按建筑物的定位轴线来测定机械设备的纵、横向中心线并标注在中心标板上，作为设备安装的基准线。

平时，中心标板应设盖保护。

根据两点决定一直线法则，只要定出两个基准中心点就构成一条基准线了。

设备安装平面基准线最少不少于纵、横向中心线两条。

2．安装标高基准点的测设：标高基准点一般埋设在基础边缘且便于观测的位置。

标高基准点一般有两种：一种是简单的标高基准点，作为独立设备安装的基准点；另一种是预埋标高基准点，主要用于连续生产线上的设备在安装时使用。

采用钢制标高基准点，将其牢固埋设于基础表面的基准标高，测出每个基准点的标高，并标注清楚，作为安装设备时测量设备标高的依据。

标高基准点应埋设在靠近设备基础边缘便于测量处，不允许埋设在设备底板下面的基础表面。

3．生产线安装测量控制网的测设。

例如：R10300mm单流板坯弧形连铸机安装测量控制网的测设。

测量控制网由纵向中心线、横向中心线、标高基准点组成。

四、大型静置设备安装测量内容与方法大型静置设备安装测量控制的重点是对垂直度的测量。

五、管线工程测量内容与方法管线工程包括：给水排水管道、各种介质管道、长输管道等。

1．管线中心定位的测量方法管线的起点、终点及转折点称为管道的主点。

其位置已在设计时确定，管线中心定位就是将主点位置测设到地面上去，并用木桩标定。

作为定位的根据：一是根据地面上已有建筑物进行管线定位；二是根据控制点进行管线定位。

2．管线高程控制的测量方法(1) 为了便于管线施工时引测高程及管线纵、横断面测量，应按管线敷设临时水准点。

水准点一般都选在旧建筑物墙角、台阶和基岩等处。

如无适当的地物，应提前埋设临时标桩作为水准点。

临时水准点应根据Ⅲ等水准点敷设，其精度不得低于Ⅳ等水准。

临时水准点间距，自流管道和架空管道以200m为宜，其他管线以300m为宜。

(2) 管线定位允许偏差：厂房内部管线定位允许偏差为7mm；厂区内地上和地下管线定位允许偏差为30mm；厂区外架空管线定位允许偏差为100mm；厂区外地下管线定位允许偏差为200mm。

3．地下管线工程测量地下管线工程测量必须在回填前，测量出起、止点，窨井的坐标和管顶标高，并根据测量资料编绘竣工平面图和纵断面图。

六、长距离输电线路钢塔架(铁塔)基础施工测量1．长距离输电线路定位并经检查后，可根据起、止点和转折点及沿途障碍物的实际情况，测设钢塔架基础中心桩，其直线投点允许偏差为±5mm，基础之间的距离丈量允许偏差为丈量距离的1／2000。

中心桩测定后，一般采用十字线法或平行基线法进行控制，即在中心桩位置沿中线和中线垂直方向打四个定位桩或在中心桩一侧测设一条与中心线相平行的轴线，控制桩应根据中心桩测定，其允许偏差为±3mm。

2．当采用钢尺量距时，其丈量长度不宜大于80m；同时，不宜小于20m。

3．考虑架空送电线路钢塔之间的弧垂综合误差不应超过确定的裕度值，就一段架空送电线路来说，其测量视距长度，不宜超过400m。

4．大跨越档距的测量通常采用电磁波测距法或解析法测量，满足测距相对误差的要求。

1H412012熟悉机电工程项目测量的要求一、工程测量的组成工程测量由控制网测量和施工过程控制测量两大部分组成，它们之间相互关系是：控制网测量是工程施工的先导，施工过程控制测量是施工进行过程的眼睛，两者的目标都是为了保证工程质量。

二、控制网测设(一)平面控制网的测量方法和要求1．平面控制网的测量方法和等级平面控制网的测量方法有；三角测量法、导线测量法、三边测量法等。

2．平面控制网的测量要求(1) 平面控制网的布设，应因地制宜，既从当前需要出发，又适当考虑发展。

(2) 平面控制网的坐标系统，应满足测区内投影长度变形值不大于2．5cm／km。

3．三角测量的网(锁)布设应符合下列要求：各等级的首级控制网，均宜布设为近似等边三角形的网(锁)。

其三角形的内角不应小于30°；当受地形限制时，个别角可放宽，但不应小于25°。

4．导线测量法布设应符合下列要求：(1) 当导线平均边长较短时，应控制导线边数。

(2) 导线宣布设成直伸形状，相邻边长不宜相差过大。

(3) 当导线网用作首级控制时，应布设成环形网．网内不同环节上的点不宜相距过近。

5. 三边测量法布设应符合下列要求：(1) 各等级三边网的起始边至最远边之间的三角形个数不宜多于10个。

(2) 各等级三边网的边长宜近似相等，其组成的各内角宜为30°～100°；当受条件限制时，个别角可放宽，但不应小于25°。

6平面控制网的基本精度要求：(1) 应使四等以下的各级平面控制网的最弱边边长中误差不大于1cm。

因此，二、三、四等三角网的建立．取四等三角网最弱边边长中误差为5cm。

(2) 一般工程的施工放样，要求新设的建筑物与相邻已有建筑物的相关位置误差(或相对主轴线)应小于10～20cm。

(3) 在改、扩建厂的施工图设计时．尚需测定主要地物点的解析坐标，其点位对于最近解析图根点的点位中误差约为5～10cm。

(4) 二、三、四等三角网，一、二级小三角的测角中误差，分别为：±1.0”、±1.8”、±2.5”、±5.0”、±10”。

(二) 高程控制网的测量方法和要求1．高程测量的方法和等级高程测量的方法有：水准测量、电磁波测距三角高程测量。

常用水准测量法。

2．测区的高程系统，宜采用国家高程基准。

在已有高程控制网的地区进行测量时，可沿用原高程系统。

当小测区联测有困难时，亦可采用假定高程系统。

3．水准测量法的主要技术要求(1) 各等级的水准点，应埋设水准标石。

水准点应选在土质坚硬、便于长期保存和使用方便的地点。

墙水准点应选设于稳定的建筑物上，点位应便于寻找、保存和引测。

一个测区及其周围至少应有3个水准点。

水准点之间的距离，一般地区应为1～3km，工厂区宜小于1km。

(2) 水准观测应在标石埋设稳定后进行。

两次观测高差较差超限时应重测。

二等水准应选取两次异向合格的结果。

当重测结果与原测结果分别比较，其较差均不超过限值时，应取三次结果的平均数。

(3) 设备安装过程中，测量时应注意：最好使用一个水准点作为高程起算点。

当厂房较大时，可以增设水准点，但其观测精度应提高。

三、施工过程控制测量的基本要求1．施工过程控制网的定位，可以利用原区域已建立的平面和高程控制网，当满足施工测量技术要求时，应予利用。

2．当地势平坦，建筑物、构筑物布置整齐时，应尽量布设建筑方格网作为厂区平面控制网，以便施工工作容易进行。

3．建筑场地大于1km2或重要工业厂区，宜建立相当于一级导线精度的平面控制网；建筑场地小于1km2或一般性建筑区，可根据需要建立相当于二、三级导线精度的平面控制网。

4．建筑物的控制测量，应按设计要求布设，点位应选择在通视良好、利于长期保存的地方。

控制网加密的指示桩，宜建在建筑物行列线或主要设备中心线方向上。

主要的控制网点和主要设备中心线端点，应埋设混凝土固定标桩。

5．建筑物高程控制的水准点，可单独埋设在建筑物的平面控制网的标桩上，也可利用场地附近的水准点，其间距宜在200mm左右。

当施工中水准点不能保存时，应将其高程引测至稳固的建筑物或构筑物上。

引测的精度，不应低于原水准的等级要求。

1H4120113了解机电工程项目测量常用仪器的应用一、光学经纬仪的组成、功能及适用范围1．光学经纬仪的主要功能：光学经纬仪是一种高精度的光学仪器。

它的主要功能是测量纵向、横向轴线(中心线)以及垂直度的控制测量等。

2．光学经纬仪的主要应用范围：主要应用于机电工程建(构)筑物建立平面控制网的测量以及厂房(车间)柱安装垂直度的控制测量。

在机电工程中，用于测量纵向、横向中心线，建立安装测量控制网并在安装全过程进行测量控制。

3．光学经纬仪的组成：主要由目镜、物镜、制动螺旋、微动螺旋、水准管、脚螺旋、对光螺旋、制动按钮、读数显微镜等组成，整个经纬仪安装在一个专用三脚架上。

它分为普通光学经纬仪和精密光学经纬仪两种类型。

二、激光准直(铅直)仪的组成、功能及适用范围1．激光准直(铅直)仪的主要功能：激光准直(铅直)仪是一种比光学经纬仪更为先进的精密测量仪器。

它的主要功能是：除具有光学经纬仪的功能外，还可进行精度较高的角度坐标测量和定向准直测量等。

2．激光准直(铅直)仪的主要应用范围：激光准直(铅直)仪主要应用于大直径、长距离、回转型设备同心度的找正测量以及高塔体、高塔架安装过程中同心度的测量控制。

三、光学水准仪的组成、功能及适用范围1．光学水准仪的主要功能：光学水准仪的主要功能是用来测量标高和高程。
