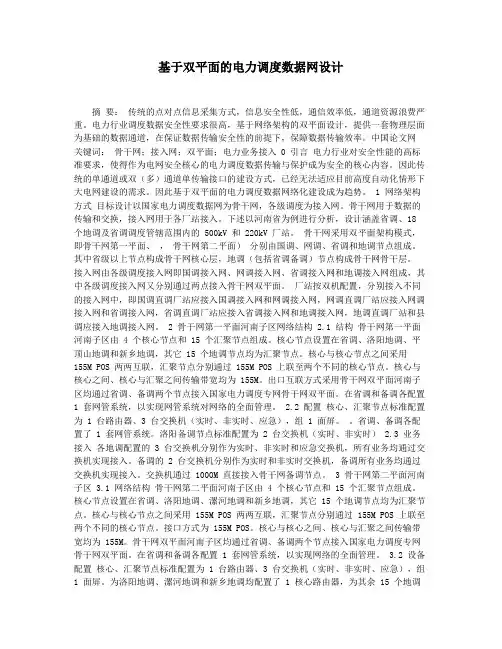

基于双平面的电力调度数据网设计
基于双平面的电力调度数据网设计摘要：传统的点对点信息采集方式，信息安全性低，通信效率低，通道资源浪费严重。
电力行业调度数据安全性要求很高，基于网络架构的双平面设计，提供一套物理层面为基础的数据通道，在保证数据传输安全性的前提下，保障数据传输效率。
中国论文网关键词：骨干网；接入网；双平面；电力业务接入 0 引言电力行业对安全性能的高标准要求，使得作为电网安全核心的电力调度数据传输与保护成为安全的核心内容。
因此传统的单通道或双（多）通道单传输接口的建设方式，已经无法适应目前高度自动化情形下大电网建设的需求。
因此基于双平面的电力调度数据网络化建设成为趋势。
1 网络架构方式目标设计以国家电力调度数据网为骨干网，各级调度为接入网。
骨干网用于数据的传输和交换，接入网用于各厂站接入。
下述以河南省为例进行分析，设计涵盖省调、18 个地调及省调调度管辖范围内的 500kV 和 220kV 厂站。
骨干网采用双平面架构模式，即骨干网第一平面、，骨干网第二平面）分别由国调、网调、省调和地调节点组成。
其中省级以上节点构成骨干网核心层，地调（包括省调备调）节点构成骨干网骨干层。
接入网由各级调度接入网即国调接入网、网调接入网、省调接入网和地调接入网组成，其中各级调度接入网又分别通过两点接入骨干网双平面。
厂站按双机配置，分别接入不同的接入网中，即国调直调厂站应接入国调接入网和网调接入网，网调直调厂站应接入网调接入网和省调接入网，省调直调厂站应接入省调接入网和地调接入网，地调直调厂站和县调应接入地调接入网。
2 骨干网第一平面河南子区网络结构 2.1 结构骨干网第一平面河南子区由 4 个核心节点和 15 个汇聚节点组成。
核心节点设置在省调、洛阳地调、平顶山地调和新乡地调，其它 15 个地调节点均为汇聚节点。
核心与核心节点之间采用155M POS 两两互联，汇聚节点分别通过 155M POS 上联至两个不同的核心节点。
核心与核心之间、核心与汇聚之间传输带宽均为 155M。
电力调度数据网改造方法
电力调度数据网改造方法根据国家电力调度数据网网络结构技术的要求，在不影响业务传输的前提下，将地调原四级数据网改造成地调接入网和省调接入网两部分。
该方法保证了网络和业务的可靠性，并实现网络改造和应用改造独立。
标签：调度数据网；接入网；改造1 改造前后的网络变化原调度数据网采用四级结构：核心层、骨干层、汇聚层和接入层。
核心层为省调节点，骨干层为各地调节点，汇聚层为各地区集控站，接入层为集控站下属的变电站。
各节点采用主备结构的双路由器。
整体网络为一张树形结构的网络。
改造后的网络仍为分层结构，分为骨干网和接入网两级网络。
由省调、地调节点组成骨干网，由各级调度直调厂站组成接入网。
两张骨干网相互独立，称为骨干网第一、第二平面，承载调度主站业务接入和传输，各接入网也相互独立。
各接入网通过两点分别接入骨干网双平面[1]。
接入网中，省调和地调节点组成核心层，原集控站、县调以及重要变电站组成汇聚层，其余接入汇聚层变电站组成接入层。
依据这种结构，对地调各变电站数据网主备双设备进行拆分，原主设备接地调接入网，备设备接省调接入网，同时按照接入网新的结构重新组网连接。
2 网络改造方案在保证现有业务正常传输的前提下，逐渐形成“不降低可靠性、网络改造与应用独立、改造过程经济高效”的改造原则。
其中“不降低可靠性”是指网络改造过程及改造完成后，对现有网络的可靠性及应用系统的可靠性均与改造前一致，满足N-1条件下依然可用的目标。
“网络改造与应用独立”是指改造过程中不对在数据网上传输的各区业务造成影响，即网络改造和业务改造分离，在业务改造完成之前，数据网应都能传输新旧业务地址。
“改造过程经济高效”是指在改造过程中尽量能利用现有通道资源，以及采用远方修改配置方式对网络实施改造及验证，尽量减少现场及需要通信人员配合的工作量，满足网络改造在短时间内完成的总体工作要求。
从以上的原则出发，在网络规划和改造过程中主要体现为以下两点：（1）在拆分后的省调接入网中保留原vpn1、vpn2实例按照国网公司数据网第二平面建设的规划，最终在省调接入网和地调接入网的I区和II区业务将分别分配vpn-rt、vpn-nrt的新地址[2]，现有的vpn1、vpn2地址将不存在。
浅谈广电网双向改造的几种接入方案
１ ＡＤ ＳＬ方 式
非 对 称 数 字 用 户 线 技 术 （ Ｄ Ｌ， ｓｍ ｔ ｃ Ａ Ｓ Ａ ｙ ｍｅ ｉ ｒ
量好 ， 传输 距 离长 ， 网络 可靠 性 高 ， 约管 道资 源 。 节 光纤 到户 一般 采用 两种 方 法 ， 是 点对 点 （ ２ ） 一 ＰＰ ， 二是 点对 多点 （ ＭＰ 。 中 Ｐ Ｐ网络 可给 每个用 户提 Ｐ ）其 ２ 供 可扩 展 的 、 明 的业 务 和 带 宽 连接 ， 个 用 户可 以 透 每 灵 活地 、 独立 地 升 级 ， 种 方 式 支持 最 高 级 别 的安 全 这
是用 户 的时 隙各不 相 同 。 Ｐ ＭＰ方 式 即 当 前 大 家 十 分 关 心 的 Ｐ Ｎ（ ａｓ ｅ Ｏ Ｐ ｓｉ ｖ
１８ ｂｓ下 行速 率 只能 保证 １２ｂ ｓ ２ｋ ｐ ， ９ｋ ｐ。若要 提 高传 输
速率 ， 升级 为 Ｖ Ｓ ， 接人 距 离将从 ３公 里 减低 为 需 Ｄ Ｌ但 ３ ０米 ， 且 ， 着 用 户 对 网 络 功 能 需 求 的增 加 （ ０ 并 随 如
超 长 距 离传 输 ， 到 ６ ０ ｍ 以上 ， 而 可 以将 本 地 交 达 ０ｋ 从 换 中心机 房撤 销 ， 中继 设备 及有 源设 备 消 除 ， 入 、 接 城 域 核 心和 区域 网络整合 在 一个 平 台上 ，减 少 了人 力 、
了入 户 的 难 题 。其 原 有 的 以太 网 信 号 的 帧 格 式 和
一
由前 端 （ 波 长转换 单元 、 分复 用器 ＜ 光 波 分波 器＞ ） 及 用 户 （ Ｎ ／ Ｎ ） 成 的 ＷＤ Ｐ Ｎ 系 统 ， 优 势 Ｏ Ｕ Ｏ Ｔ组 Ｍ— Ｏ 其 明显 ： １ 带 宽高 ， （） 容量 大 ， 波分 复 用 比单 波传 输 其 容
调度数据专网厂站改接2M通道配置-01
2011-1-5
11 12
2011-1-5 2011-1-5
13 14
川西南光环
二台山/ZTE- 尖山/ZTE1U-18#E1 10U-40#E1 松林河/ZTE- 雅安变/ZTE2U-16#E1 10U-37#E1
2011-1-5 2011-1-5
松林河水电川西南光环 500KV雅安变
调度数据专网厂站改接2 调度数据专网厂站改接2M通道配置
调度数据专网厂站改接2 调度数据专网厂站改接2M通道配置
序号 通道名称 电路所属 1
紫坪舖水电 站-500KV尖 山变 二滩水调成 都中心500KV龙王变 龙头石水电川西南光环 500KV雅安变 220KV新棉变 -500KV雅安 川西南光环 变 宝兴河集控 中心-500KV 雅安变
本端自动化 本端自动化 通道连接1 DDF 端口
2011-12-19
2011-12-19 2011-12-19 2011-12-19
2011-1-5
6
太平驿水电川西光环 500KV尖山变 栗子坪水电- 石棉华为+ 500KV雅安变 川西南 华能康定成 都集控中心- 川西南光环 成都地调 500KV石棉变 -500KV雅安 川西南光环 变 大渡河集控 流域中心大渡河地网 500KV尖山变 云谭火电厂 内江地调 内江发电总 厂（白马 新）-内江地 调 220KV二台山 变-500KV尖 山变
5
宝兴地网+ 川西南
集控中心/ 宝兴河/中兴- 宝兴地网电口 宝兴河/ZTE- 雅安变/ZTE中兴-43#E1 3#E1 转接省网 2U-11#E1 10U-40#E1 尖山/华为太平驿/华为10U-APQ12U-SP2D-1#E1 11#E1 栗子坪/华为4U-PD2D10#E1 华能康定 /ZTE-1U14#E1 石棉/ZTE10U-37#E1 新棉交叉： K141 成都局/ZTE11U-9#E1 雅安变/ZTE10U-36#E1 雅安变/ZTE10U-41#E1
电力调度数据网双平面原理及厂站端接入方法
电力调度数据网双平面原理及厂站端接入方法林浩国网泉州供电公司福建泉州 362000摘要：为适应福建电网安全稳定运行的需要，满足电网调度在正常运行和应急状态下对生产控制数据安全可靠传输的要求，为备用调度建设及智能调度技术支持系统提供可靠的技术支撑，依据《国家电网调度数据网第二平面（SGDnet-2）总体技术方案》要求，福建电力调度数据网将进行改造，形成以“骨干网第一、二平面”、“省调接入网”和“地调接入网”为框架构成的调度数据网络。
泉州供电公司调度数据网也配合主站要求进行改造，厂站端综自系统将配合主站要求进行改造调试。
关键词：调度；双平面；厂站端导言随着福建电网规模日益扩大，调度监控的数据日益增加，调度数据网承担的数据量越来越大，其重要性也不言而喻，为适应福建电网安全稳定运行的需要，满足电网调度在正常运行和应急状态下对生产控制数据安全可靠传输的要求，为备用调度建设及智能调度技术支持系统提供可靠的技术支撑，依据《国家电网调度数据网第二平面（SGDnet-2）总体技术方案》要求，福建电力调度数据网将进行改造，形成以“骨干网第一、二平面”、“省调接入网”和“地调接入网”为框架构成的调度数据网络。
1 双平面改造前数据网现状1.1 调度数据网现状目前，福建电力调度数据网以福建省调、省调备调和各供电公司骨干节点组成的小环网网络，直调电厂通过2× E1 冗余接入省调和备调节点，500kV/220kV 变电站通过2× E1 冗余接入汇聚节点。
1.2 应用系统接入现状目前主站端应用系统有CC2000A系统、SG-OSS系统、调控一体化系统、电能量采集管理系统、WAMS系统、继电保护和安全稳定控制系统等。
厂站端有综自系统、PMU装置、安防系统、电量采集装置等。
目前各厂站需要接入调度端的应用系统情况见表 1。
2 调度数据网接入原理福建电力调度数据网以省调、省调备调和各地区为骨干节点建设“骨干网第一、二平面”，将现有的四级网拆分为“省调接入网”和“地调接入网”，主站应用系统将接入骨干网一、二平面，厂站端应用系统将分别接入“省调接入网”和“地调接入网”。
变电站调度数据网双平面改造技术要点分析
变电站调度数据网双平面改造技术要点分析摘要：伴随着智能电网建设的持续推进，调度数据网逐渐成为智能电网项目规划的重要环节，为智能电网提供坚强的二次保障。
为提升电网安全运行效率，进行变电站调度数据网双平面改造，与现行调度数据网相互独立、互为备用是很有必要的。
关键字：变电站；调度数据网；双平面改造可随着我国电网互联规模的快速增长和电力生产数据通信需求的迅猛发展，各主要电力运维单位迫切需要在现有基础上逐步扩建另一套全冗余的通信基础设施，也称电力调度数据网第二平面。
变电站建设与调度数据数据网第一平面相互独立的第二套平面可有效规避该类问题对业务的影响，提高业务保障能力，为调度业务提供可靠的传输通道。
1变电站调度数据网双平面改造实施要点1.1实施内容及要求双平面改造实施过程中应尽可能不影响各业务系统正常运行，尤其保证重要的实时控制类业务不中断，具体实施内容及要求包括以下3点。
（1）改造后变电站电力调度数据网设备部署要将原有系统分割为2套完全独立的系统，分别称为调度数据网A、B平面；在交换机上以旁挂方式安装横向NAT防火墙实现安全I区、II区的逻辑隔离。
（2）变电站侧原有的仅接入单个交换机的各业务系统主机改为分别接入交换机A、B，即双平面接入方式。
各业务系统主机配置统一分配的新IP地址，实现业务数据流双路径全冗余传输。
（3）部分变电站原有的安全II区纵向互联防火墙更换为安全II区电力专用加密装置，与安全I区加密装置共同控制网络暴露面，确保网络边界安全。
1.2实施技术要点（1）业务机为单机且无冗余网卡，暂不能更换设备，实施过程业务中断时间较长，应与相应调控机构商定数据封锁、换用功能相近的其他业务系统等多种有效临时措施。
（2）业务机为单机且有冗余网卡，以该业务机已接入交换机A为例，可先利用冗余网卡将其接入B平面并调试待业务可在B平面正常运行，然后再实施A 平面改造。
此过程可能需短时重启业务机，会造成相应业务短时中断。
昭通供电局电力调度数据网第二平面建设研究
交流Experience ExchangeI G I T C W 经验276DIGITCW2020.040 引言为满足昭通供电局调控一体化的建设需求，提升电力调度数据网的抗风险能力，对其提出了第二平面建设方案，不断提升昭通调度数据网的技术水平，在协调电力系统发、送、变、配、用电等组成部分的联合运转及保证电网安全、经济、稳定、可靠的运行方面发挥关键的作用。
1 昭通调度数据网现状1.1 网络结构昭通调度数据网覆盖地调、500kV 变电站、110kV 站点31个、35kV 站点133个、及组网需要的220kV 变电站8个，调度数据网以核心层、汇聚层和接入层分层建设原则进行组网，共同维系着整个昭通电力调度数据网的正常运行。
1.2 承载的业务随着经济的不断繁荣和人们生产生活对电力资源需求的加大，昭通调度数据网所承担的业务系统量越来越多，主要业务有：对各级电网进行电力实时控制；调度数据网划分为实时VPN 和非实时VPN 两种形式；动态预警、故障信息传输等。
2 昭通调度数据网第二平面建设2.1 业务需求结合昭通调度数据网的功能、实时性、传输方式，在满足当前基本业务需求的基础上为后续业务增长留有一定的空间和资源。
如表1所示。
表1业务类型及要求表1为昭通调度数据网第二平面建设后各项业务的需求标准，为满足流量优化与时延的建设原则，节点之间网络距离需控制在3跳以内，从而达到不同层面网络流量均匀分布且各电路宽带最大化利用的效果。
2.2 网络结构规划昭通调度数据网第二平面建设依然采用传统的三层网络结构形式。
本着覆盖所有县级供电局、以及具备通信条件的35kV 及其以上所有站点的原则，将两个核心网络上联至其他地调或者省干网汇聚节点上。
将汇聚层的核心和汇聚节点以光纤直连或POS 互联的方式与地调辖区内的220kV 枢纽变电站实施有效连接，每个汇聚节点同时需设置两个不同方向的互联链路，并且两条互联链路的光缆路要相互独立，当一条互联链路出现问题停止运行时，另一条链路还能保障系统的正常运行。
地市级供电局调度数据网第二平面的设计
以此估算每个站点目前所需调度数据网的带宽典型值为1.6Mb/s，因此接入层可以采用2Mb/s带宽的E1通道承载业务，考虑业务增长需求，如果光传输资源充裕，每个接入站点建议使用带宽4Mb/s以上的MSTP通道承载业务。根据要求每台汇聚路由器汇接的接入路由器不大于30，估算调度数据网汇聚层之间互联或汇聚层与核心层之间的互联通道带宽应大于4Mb/s（每个接入路由器接入带宽）*30（最大接入路由器数）=120Mb/s，因此互联通道可以采用155Mb/s的带宽承载业务，如过光传输资源充裕，可采用带宽8*155M的MSTP通道互联。对于表中所列各类业务，当网络拥塞的情况下，应对实时性要求高的业务实现优先带宽保证，可以采用DSCP和EXP进行业务优先级标识，优先保证实时业务的传输。
2.业务种类和需求分析
设计网络应明确网络所需承载的业务种类与需求，对于地市级供电局的调度数据网第二平面，需承载的业务位于控制区的有：调度自动化系统（SCADA/EMS）、相量测量系统（PMU）、自动电压控制系统（AVC）、安稳控制系统等，位于非控制区有：电能量计量系统、保护管理信息系统、安稳管理信息系统、故障录波系统等。所需承载的业务应综合业务使用部门需求，统计业务要求的通道时延、带宽的要求，典型业务的需求如图1所示。
核心层之间的互联链路应由2条独立传输路由承载。核心层与汇聚层的链路，可以采用POS技术的155M链路承载或光纤GE直连方式，根据光缆与光传输资源的充裕度合理规划，应具备2个及以上不同方向的互联链路且具备2条及以上独立的传输路由，注意尽量与第一平面的路由相互独立，尽量避免双平面同一链路同时中断的风险。使用POS通道时的底层光缆路由应与其它的光纤GE直连路由互相独立，避免同一光缆中断导致POS通道与光纤GE同时中断。接入层至汇聚层的链路可以采用E1链路承载或MSTP链路承载，在传输资源丰富的情况下，建议使用MSTP链路承载，未来可根据业务需求灵活扩容，接入层路由器应通过2个不同方向的链路上联到到2台不同的汇聚层设备。汇聚层路由器与传输设备的对接，可采用CPOS技术或者E1直连的方式，推荐路由器使用CPOS技术与传输设备对接，可大大简化现场布线，降低运维难度。省地互联链路应采用两点异地互联的方式保障可靠性，第一互联节点选择在地调，通过省网传输资源连接到位于其他地市级供电局的省汇聚节点，第二互联节点选择调度机构之外的核心层或汇聚层节点，通过省网传输资源连接到位于本地市级供电局的省汇聚节点。典型的拓扑图如图2所示。地区调度数据网内各站点至地调的路由跳数不大于6跳。
调度专网双平面接入改造方案
调度专网双平面接入改造方案调度专网双平面接入改造方案一、调度专网双平面接入改造依据电力调度数据专用网络（简称调度专网，即SGDnet）作为电力调度生产专用数据网络，是实现各级调度之间以及调度与厂站之间生产数据传输和交换的基础平台，是满足电网快速发展需要，为电网调度业务接入提供可靠保障的重要技术支撑。
为此，国家电力调度通信中心要求建设调度专网第二平面。
根据河南电力通信中心调〔2010〕13号《关于做好调度专网双平面电厂接入工作的通知》要求统调电厂应于2011年10月底前完成本单位调度专网双平面改造工作。
二、改造具体内容1、调度专网双平面网络接入方式厂站端需配置2套调度专网设备（即2台路由器、4台交换机），分别通过2M上联至两个不同的接入网。
220kV厂站通过2M上联省调接入网和地调接入网。
每台路由器又分别通过100M下联至两台交换机，即实时交换机和非实时交换机。
电厂最终应配置2 套专网设备。
我公司目前已配置有2 台路由器、2台交换机，目前需新增2 台交换机。
两套专网设备应独立组屏，并提供两路独立的供电电源。
工程实施时，需要将2 套专网设备分别连接到不同的传输接入网即可。
按照电力二次系统安全防护要求，调度数据信息传输应采取纵向认证措施，其中实时业务采用纵向加密认证装置，非实时业务采用防火墙，我公司目前已配置有2 台加密认证装置，需新增两台防火墙。
2、梨园电厂厂端业务接入调度专网双平面方式2.1 RTU接入通过双机单卡方式接入。
配置有2套RTU主机，每台RTU主机有1个网络接口，分别通过100M接入到专网实时交换机上。
2.2功角测量系统接入数据集中器（即PDC）的2个网络接口，分别通过100M接入2套专网设备的实时交换机上。
2.3计费系统接入电量采集器提供2个网络接口，分别通过100M接入2套专网设备的非实时交换机上。
2.4实时调度系统接入实时调度交换机上2个局域网端口通过光端机、光缆、光端机、100M 接入到2套专网设备的非实时交换机上。
调度数据网改造方案
调度数据网改造方案按调通中心[2012]71号文件要求，将调度数据网及应用系统接入整改方案分如下几点：1、路由器重新配置，原配置为主备切换方式运行，整改为两台路由器同步上送，原主路由器接入省调接入网，备路由器接入地调接入网，待地调IP地址分配完进行整改。
2、一期远动机原配置为双机双主、主备切换运行方式，硬件配置较老，无法实现两台远动机分别接入省调接入网和地调接入网同步上送。
3、二期远动机原配置为双机双主、主备切换运行方式，整改为两台远动机同步上送，原远动主机接入省调接入网，远动备机接入地调接入网，待地调IP地址分配完进行整改4、PMU原配置为单机双主运行方式，无法整改。
5、调度数据网2M链路原配置为主、备调度数据网，备调度数据网整改成接入地调接入网，待**地调链路分配完进行整改。
备注：改造计划时间为2012年09月01日至09月15日，三级数据网委托福建亿榕信息技术有限公司整改，远动机由厂站人员整改。
探讨变电站自动化网络双平面传输改造技术
探讨变电站自动化网络双平面传输改造技术1 变电站内传输现状目前，变电站综自系统具备双通信机，双机采用主备冗余备用方式运行。
主备机上都仅具备一个对外通信的网络接口，配置原接入网（以下简称A接入网）的IP地址，通过A接入网实现与调度主站系统的IEC104规约通讯。
与变电站自动化系统进行通信的调度主站系统一般都有多套：（1）省主站系统至少两套：省主站系统、省备调系统；（2）地调主站系统两套：市主站系统、市备调系统。
2 改造目标实现变电站自动化系统通信机双机“双主模式”，通过调度数据网双平面同时与调度主站系统进行IEC104规约通讯。
由于各种原因，这三个变电站综自系统无法做出双主通信模式，或者通过换主板、加板卡等方式改造的成本太大，常规方法无法达到改造目标。
通过调研，综观国内自动化设备技术情况，提出了新的技术改造思路：在变电站内增加通信网关机（规约转换器），来实现综自系统通过双平面与调度主站系统进行IEC104规约通讯的目的。
3 具体实现方式3.1 方式一增加一台通信网关机，与综自系统通过直连方式，采用IEC104规约通讯。
通信网关机接入A网和新接入网（以下简称B接入网），与调度主站进行IEC104规约通讯，其方案描述如下：（1）现场综自系统直接连入通信网关机，通信网关首先与综自A机尝试规约通讯，若与综自A机通讯失败，则尝试与综自B机规约通讯，但同一时间只能与一台综自主机进行规约通讯；（2）综自主机将主站地址改为通信网关机地址，通过两条IEC104规约链路分别向通信网关机发送省调点表数据和地调点表数据；（3）通信网关机通过A接入网与调度主站系统进行IEC104规约通讯；（4）通信网关机同时通过B接入网与调度主站系统进行IEC104规约通讯；（5）通信网关机采集变电站综自系统的SCADA数据并转发给调度主站系统，同时接收各个调度主站系统的遥控命令并下发给变电站综自系统。
改造后网络拓扑图如图3所示。
该方式的优点：（1）综自系统只与通信网关机通讯；（2）调度主站只与通信网关机通讯。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调度专网双平面接入改造方案
一、调度专网双平面接入改造依据
电力调度数据专用网络（简称调度专网，即 SGDnet 作为电力调度生 产专用数据网络，是实现各级调度之间以及调度与厂站之间生产数据传输 和交换的基础平台，是满足电网快速发展需要，为电网调度业务接入提供 可靠保障的重要技术支撑。
为此，国家电力调度通信中心要求建设调度专 网第二平面。
根据河南电力通信中心调〔2010〕13号《关于做好调度专网 双平面电厂接入工作的通知》要求统调电厂应于
2011年10月底前完成本 单
位调度专网双平面改造工作 二、改造具体内容
1、调度专网双平面网络接入方式
厂站端需配置2套调度专网设备（即2台路由器、4台交换机），分 别通过2M 上联至两个不同的接入网。
220kV 厂站通过2M 上联省调接入网
交换机和非实时交换机。
专网第一平面
1000M/155M
1
500kV 厂站接入方式
和地调接入网。
每台路由器又分别通过
100M 下联至两台交换机，即实时
专网第二平面
国调接入网
网调接入网
省调接入网
地调接入网
接入网 路由器
接入网 路由器
接入网 路由器
接入网 路由器
2M
2M
2M
厂站 厂站
接入路由器
1 接入路由器
2
厂站 接入路由器
1
厂站 接入路由器
即寸交100M
换机
实时交
100M
机换机
100M
100M
夹时交 换机
100M
RTU 功角测量
保护信息
电量计费
RTU 功角测量
电力市场
非实时
■ I 交
保护信息
i 电量计费
"
电力市场
功角测量
非实时 交换机
保护信息
电量计费
电力市场
实时交100M
换机
RTU 功角测量
100M
非实时 交换机
保护信息
电量计费
电力市场
220kV 厂站接入方式
电厂最终应配置2 套专网设备。
我公司目前已配置有2 台路由器、2 台交换机，目前需新增2 台交换机。
两套专网设备应独立组屏，并提供两路独立的供电电源。
工程实施时，需要将2 套专网设备分别连接到不同的传输接入网即可。
按照电力二次系统安全防护要求，调度数据信息传输应采取纵向认证措施，其中实时业务采用纵向加密认证装置，非实时业务采用防火墙，我公司目前已配置有2 台加密认证装置，需新增两台防火墙。
2、梨园电厂厂端业务接入调度专网双平面方式
RTU 接入
通过双机单卡方式接入。
配置有2套RTU主机，每台RTU主机有1个
网络接口，分别通过100MI接入到专网实时交换机上。
功角测量系统接入
数据集中器（即PDC的2个网络接口，分别通过100M接入2套专网设备的实时交换机上。
计费系统接入
电量采集器提供2个网络接口，分别通过100M接入2套专网设备的非实时交换机上。
实时调度系统接入
实时调度交换机上2 个局域网端口通过光端机、光缆、光端机、100M 接入到2 套专网设备的非实时交换机上。
目前生产现场需要加装 2 台光端机，利用现有光缆实现接入。
保护信息系统接入
通过通信管理机2个100M网络接口分别接入到2套专网设备的非实
时交换机上
3、本次改造需新增设备
本次再造在我公司原有调度专网的基础上，需新增以下设备：标准网络机柜1
面、防火墙2台、交换机2台、光端机2台、双电源切换装置2 台、电源电缆、线缆工具等。
4、安装位置及电源
第一平面在原调度专网屏柜位置不动，第二平面屏柜安装在#2机电子间继电保护电源柜旁备用屏位置。
每套专网装置需两套电源，分别取自#1、#2机220V交流不停电（UPS电源。
三、设备选型及费用预算：
设备选型参考河南电力调度通信中心调〔2010〕153号《关于开展河南电力调度数据专网双平面建设及现场情况调查工作的通知》附件四。
梨园电厂调度专网双平面改造工程费用大致万元，具体明细如下:
四、施工要求：
要求设备供应商应提供网络集成服务，包括本端网络接入、应用接入、设备安装、电缆敷设等工作
五、计划改造时间：
根据省调要求2011年10月底前完成本单位调度专网双平面改造工作，双平面接入调试工作安排在2011年12月14日进行。
六、附件
河南电力通信中心调〔2010〕13号《关于做好调度专网双平面电厂接入工作的通知》
河南电力通信中心《关于开展调度数据网双平面改造工程实施的通知》。
