四方保护装置调试方法

合集下载

西安四方电缆故障仪器使用方法

西安四方电缆故障仪器使用方法

西安四方电缆故障仪器使用方法及注意事项一、设备配套与组成1、GZF-6K工频高压试验装置2、SDCL-4型大功率路径信号产生器3、SDCJ-3同步接收定点仪4、SDCG-6放电取样器5、SDCA-4高职能电缆故障闪络仪6、交直流两用试验变压器7、储能电容器8、耳机及探棒9、放电棒及专用测试线二、操作流程图三、电力电缆故障的测试程序1、用绝缘电阻表测试电缆绝缘,初步判断故障相。

2、分析电缆故障性质并了解故障电缆的类型。

3、用智能闪测仪“脉冲发”测试故障电缆的所有相线的长度并校准故障电缆的电波传输速度。

4、选择合适的测试方法,用智能闪测仪进行电缆故障粗侧。

5、对电缆故障点进行细测,包括对电缆的走向及深度的查找和故障点的定位。

6、对电缆故障测试结果进行误差分析。

四、试验步骤及方法(一)脉冲发所用仪器:SDCA-4型高智能电缆故障闪络仪1、脉冲发的应用范围用于测量电力电缆相间或相对金属蔽层低阻(包括短路)故障及开路故障。

用于校准各类电缆(线)的长度及显示分接头位置。

用于校准电波在被测电缆中的传输速度。

2、脉冲发的仪器接线及测量方法采用“行波法”测量原理的测量仪器通常有“闪络”和“脉冲”两种测量方法供选择。

此时应选择“脉冲”状态,仪器会自动产生输出测量脉冲。

选择脉宽的原则为:电缆越长或故障点距测量端越远,选择脉宽越宽,反之亦然。

测量时,应首选“脉冲1”,随后可根据电缆实际情况选择其它“脉宽”。

“脉冲1”:0.1us 有效测量距离:500m以内“脉冲2”:0.5/2us 有效测量距离:300~10000m“脉冲3”:4us 有效测量距离:1000~20000mSDCA-4型高智能电缆故障闪测仪一般用Q9-1口。

3、脉冲波形分析分析“脉冲法”测量波形时,应注意观察波形的“极性、幅度、时间”三大要素。

(二)闪络发所用仪器:GZF-6K工频高压试验装置、SDCG-6放电取样器、SDCA-4高职能电缆故障闪络仪、交直流两用试验变压器、储能电容器、放电棒及专用测试线。

四方保护定值说明详解

四方保护定值说明详解

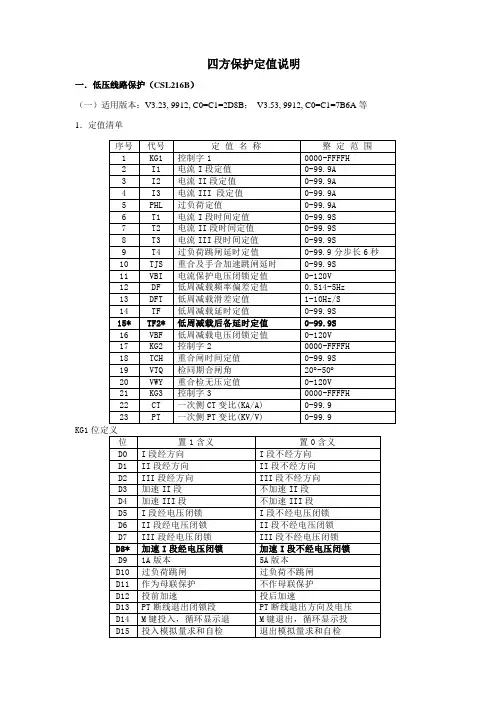

四方保护定值说明一.低压线路保护(CSL216B)(一)适用版本:V3.23, 9912, C0=C1=2D8B;V3.53, 9912, C0=C1=7B6A等1.定值清单KG1位定义KG2位定义[注]:带‘*’号的项目为增加功能。

KG3位定义2.保护软压板编号如下:(二)适用版本:V3.13B-5 C0=C1=6AF9 9905;V3.13B C0=C1=9CDF 9802等1.定值清单注意:第18项定值只在北京版本中有,标准版本中无此项。

KG1位定义KG2位定义KG3位定义2.保护软压板编号如下:二.低压线路保护(CSL206B)适用版本:V3.13B 9804 C0=C1=1BD8等特殊零流版本:V3.14BJ C0=C1=15E4等1.KG1KG3位定义[说明]:3I0满度设置方法1:设定当前定值区定值KG1.14=1(M键投入)2:使用MBPC.EXE或MBPC_W.EXE软件修改地址8003H和8004H中的内容8003H和8004H构成双字节浮点值,8003H中存放尾数内容(128-255),无符号整数,8004H 中存放指数内容(-10-- 10),有符号整数,补码表示。

公式:2.压板保护软压板编号如下:三.电容器保护(CSP215A/CSP216A)(一)适用版本:V4.13, 9805, C0=C1=14471.定值清单KG1位定义KG3位定义2.保护压板(二).适用版本:V4.51S(三相式),C0=C1=7FA5 9906等保护功能:1:三相式过流(I段、II段),动作于跳闸2:过压保护,动作于跳闸3:欠压保护,动作于跳闸4:开口三角保护,动作于跳闸5:过负荷保护,动作于跳闸或告警,由控制字设定。

1.定值清单[整定说明]:1:‘*’项为V4.51S版本增加,和说明书不同。

2:过负荷动作于跳闸时,跳闸延时时间=THL(分钟);过负荷动作于告警时,告警延时时间=MAX(30,60.0/8*THL) (秒)KG1位定义[注]:‘*’项为V4.51S版本增加,和说明书不同。

四方CSC—300微机发变组保护检修规程

四方CSC—300微机发变组保护检修规程

CSC—300微机发变组保护装置检修工艺规程批准:审核:初审:编写:CSC—300微机发变组保护装置检修规程一、设备概况及参数1、保护状况概况CSC-300 系列数字式发电机变压器组保护装置是基于DSP 和MCU 合一的32 位单片机,一体化设计思想,适用于各种容量等级、各种类型的发电机变压器(包括发电机变压器组、发电机、调相机、主变压器、高压厂用变压器、起动/备用变压器、励磁机/励磁变等)的数字式继电保护装置。

本装置用于我厂的发电机变压器组保护。

2、装置主要性能参数2.1 高性能、高可靠、大资源的硬件系统装置采用DSP 和MCU 合一的32 位单片机,高性能的硬件体系保证了装置对所有继电器进行并行实时计算。

装置保持了总线不出芯片的优点,有利于提高保护装置的高可靠性。

装置的保护功能与人机界面、通信功能完全分开,提高了装置的可靠性,并使装置更便于调试、维护和使用。

装置具有大容量的故障录波,储存容量4Mbyte,全过程的故障记录数据可以保存不少于24 次。

完整的事件记录和动作报告,可保存不少于2000 条动作报告和2000 次操作记录,并且掉电不丢失。

装置高性能的硬件系统,多层印制板、SMT 表面贴装和涂敷工艺,加上完善的软件抗干扰措施,使得装置的整体抗干扰能力通过了IEC61000-4 标准中相关EMC的10项抗扰度最高等级要求。

2.2 硬件自检智能化装置内部各模块智能化设计,实现了装置各模块全面实时自检。

装置的模拟量采集回路采用双A/D 冗余设计,实现了模拟量采集回路的实时自检。

装置的继电器检测采用了新方法,可以检测到继电器励磁回路线圈的完好性和监视出口触点的状态,实现了继电器状态的检测与异常告警。

装置的开入回路检测采用了新方法,开入状态经两路光隔同时采集后判断,提高了判断的准确性。

装置可对其中的电源模块的各级输出电压进行实时监测。

装置可对机箱内温度进行实时监测。

2.3 用户界面人性化采用大液晶显示,装置实时显示的差动电流、单元电流、单元电压、频率、压板状态、定值区等信息,可根据用户要求配置。

变电站继电保护装置调试方法

变电站继电保护装置调试方法
(4)验证小差比率系数(可合适降低差动保护开启电流定值): a)任选同一母线上两条变比相同支路,在C相加入方向相反,大小不同旳电流。 b)固定其中一支路电流为I1,调整另一支路电流I2大小,使母线差动动作。 c)统计所加电流,验证小差比率系数(1.0)。
注:试验中,调整电流幅值变化至差动动作时间不要超出9秒,不然,报CT断线,闭锁差动。试验中, 不允许长时间加载2倍以上旳额定电流。
置“0”含义 备用,置“0” TV断线后过流退出 距离Ⅲ段永跳退出 距离Ⅱ段永跳退出 瞬时加速距离Ⅲ段退出 瞬时加速距离Ⅱ段退出
迅速Ⅰ段退出
距离Ⅱ段经振荡闭锁 距离Ⅰ段经振荡闭锁
序号 1 2 3 4 5 6 7 8 9 10 11 12
名称 接地电阻定值 接地Ⅰ段电抗定值 接地Ⅱ段电抗定值 接地Ⅲ段电抗定值 接地Ⅱ段时间定值 接地Ⅲ段时间定值 相间电阻定值 相间Ⅰ段电抗定值 相间Ⅱ段电抗定值 相间Ⅲ段电抗定值 相间Ⅱ段时间定值 相间Ⅲ段时间定值
投入距离控制字 投入就地硬压板
假定相间距离和接地距离定值和CSC-103D相同 选择
工频变化量阻抗调试:
相间故障
工频变化量阻抗调试:
单相接地故障
零序保护调试:
投入软压板
投入零序控制字 投入就地硬压板
假定零序保护定值和CSC-103D相同 选择
注意事项: 在试验距离和零序保护时,需使TV
置“0”含义 备用,置“0” 备用,置“0”
三相偷跳不开启重叠闸 单相偷跳不开启重叠闸
检同期方式退出 检无压方式退出 非同期方式退出
单相故障重叠闸模拟
相间故障重叠闸模拟
2、南京南瑞RCS-931保护装置调试
退出
RCS-931保护功能
工频变化量距离 分相差动 3段相间距离 3段接地距离 4段零序过流 自动重叠闸

CSC 系列调试手册

CSC 系列调试手册

CSC-326系列变压器保护装置调试手册(适用于标准版本的CSC326A\B\C\D\F型号的装置)二O一O年三月CSC-326系列变压器保护装置调试手册(适用于标准版本的CSC326A\B\C\D\F型号的装置)编制:段国强校核:曹秦审核:史曜兆相恒成董振阳李晓辉沈敬华批准:王凤山版权所有:北京四方继保自动化股份有限公司注:本公司保留对此调试手册修改的权利。

如果产品与调试手册有不符之处,请您及时与我公司技术支持部联系。

技术支持电话:0 传真:0目录1 调试资料的准备1)与装置相关的配套说明书、调试大纲、出厂记录。

2)厂家提供的组屏设计图纸。

3)设计院提供的有关被试屏以及与其它外部回路连接的设计图册。

2 试验前的准备工作1)试验前请事先详细阅读厂家提供的配套说明书,尽可能了解现场装置的基本操作、保护原理、以及相关的基本性能,如在此过程中存有疑问,可咨询厂家的现场服务人员或公司技术支持的相关人员。

2)装置上电前应做好各项检查,外观应无破损,插件插接紧固,直流电压回路的绝缘满足规定要求,各项指标可参考装置配套的调试记录。

3)试验前断开屏体外部的交流回路,以免造成安全事故,对现场施工人员造成严重的伤害。

4)检查打印机接线是否正常,打印纸张是否齐全,以便打印试验的定值、版本、以及各种实验的数据。

5)需要拔插装置插件时,应保证在装置断电的情况下完成,并做好防静电措施,以防插件损坏或性能下降。

6)临时打开或短接的端子应做好记录,以便试验结束后可靠的恢复。

3 试验过程中的常用菜单操作装置菜单的介绍:装置的主菜单由运行工况、打印报告、打印、修改时钟、液晶调节、定值设置、装置设置、开出传动、测试操作、压板操作组成,如下图。

版本信息在装置运行正常无任何告警信息的情况下:进入【运行工况】下的【装置编码】菜单,可查看到装置的版本信息,试验前应做好记录。

该记录应至少包括:装置类型、软件版本号和CRC校验码,并检查其与有效版本是否一致。

北京四方CSC-103B 调试记录

北京四方CSC-103B 调试记录

CSC-103B数字式超高压线路保护装置调试记录装置型号: ______________________装置编号: ______________________额定电压: ______________________额定电流: ______________________ 直流电压: ______________________调试日期: ______________________调试人员: ______________________质检人员: ______________________1. 单板焊接质量检查直接观察或用放大镜检查各插肩上有无元器件焊反、焊错、漏焊或虚焊现象。

()2. 通电前检查2.1经检查,本装置所有互感器的屏蔽层的接地线均已可靠接地,装置外壳已可靠接地。

()2.2检查装置面板型号标示、灯光标示、背板端子贴图、端字号标示、装置铭牌标注完整、正确。

()2.3各插件拔、插灵活,插件与插座之间定位良好,插入深度合适。

大电流端子的短接片在插件插入时应能顶开。

()2.4各插件跳线及短接线连接设置正确。

()3.直流稳压电源检查3.1经检查,本装置电源的自启动性能良好,失电告警继电器工作正常。

()3.2输出电压稳定性检查,将实测值填入表1:表14. 绝缘电阻及工频耐压试验参看调试方法。

将相应结果填入表2(合格打“√”,不合格记录实测值)表2 绝缘及耐压试验记录5. 装置基本功能检查5.1按照调试方法上电进行装置初始化以后,装置运行灯亮,液晶显示正常。

()5.2 做三次快速拉合直流试验,无任何异常。

()5.3装置各个CPU板跳线设置正确。

()5.4装置时钟设置正确,走时准确。

()5.5装置地址设置正确。

()5.6装置的间隔名称正确。

()5.7软定值区切换功能正确。

()5.8压板投退正确。

()5.9打印功能正确。

()5.10定值整定正确。

()5.11菜单设置正确。

()5.12面板灯设置正确。

CSL200B馈线保护调试大纲

CSL200B馈线保护调试大纲

C S L200B数字式线路保护装置调试大纲许继电气股份有限公司四方分公司HATHAWAY SI FANG PROTECTION AND CONTROL CO., LTD. XJ BRANCH CSL 200B 数字式线路保护装置整机调试大纲CH.1 装置结构简介CSL200B系列数字式线路保护装置采用四方公司统一外观的19/2英寸机箱,为整面板结构,背板为直焊式。

机箱中共有六个插件,从左到右依次为:交流插件(AC)、模数交换插件(VFC)、CPU插件(CPU)、电源插件(POW)、逻辑继电器插件(LOGIC)、跳闸插件(TRIP)。

在面板的后面是人机对话插件(MMI)。

在机箱的背后是两排普通端子和七组大电流端子?。

对于不同的装置,端子的定义不同。

装置的端子定义参见原理图。

在装置的面板上有一个双行16位液晶,一个四方键盘,一个复归按钮,一个串行口和四个指示液晶。

有关液晶的显示及键盘的操作,将在下一章介绍。

复归按钮有两个作用:一是通知CPU告警复位,二是向CPU发确认信号。

串行口可以在调试时连通PC机,以便于操作。

正常运行时,只有装置的运行灯亮(绿色),而保护动作灯(红色)、重合闸动作灯(红色)、告警指示灯(红色)则用来反映当时装置的状态。

CH.2 人机对话操作本装置的人机对话操作均为菜单式,容易掌握,只需按照液晶上的提示,即可完成相应操作。

此外,在人机对话操作中,为防止误碰撞影响装置的正常运行,本装置在一些功能键中设置了密码,这些密码在出厂时设置为8888。

一、人机对话命令按下面板上四方键盘中央的SET键,MMI即进入菜单工作状态,LCD背景光点亮,并显示一级菜单。

在一级菜单上移动光标进行选择,按SET键选中某一菜单项,这时装置即进行相应的操作或显示二级菜单。

在二级菜单中,按SET键同样表示选中。

在菜单操作的过程中,如果要退出LCD背景光,只需再按一下QUIT键.光标的移动也即命令的选择使用的是左右方向键,而上下方向键在必要时用于改变数值,输入命令参数。

北京四方光纤保护通道对调方案

北京四方光纤保护通道对调方案

北京四方光纤保护通道对调方案
一、远方保护信号传输装置CSY-102A
两侧装置时钟须设成“一主一从”方式,方式的设置由CPU插件上的J5跳线完成,单侧自环时,应设成主时钟方式,否则通道告警。

1、将装置11n59(+24V)与11n1相连,面板“发命令1”指示灯亮,对侧装置
面板“收指令1”指示灯亮;
2、将装置11n59(+24V)与11n2相连,面板“发命令2”指示灯亮,对侧装置
面板“收指令2”指示灯亮;
3、将装置11n59(+24V)与11n3相连,面板“发命令3”指示灯亮,对侧装置
面板“收指令3”指示灯亮;
4、将装置11n59(+24V)与11n4相连,面板“发命令4”指示灯亮,对侧装置
面板“收指令4”指示灯亮;
5、将装置11n59(+24V)与11n5相连,面板“发命令5”指示灯亮,对侧装置
面板“收指令5”指示灯亮;
二、纵联差动保护装置CSL-103A
因此工程采用专用光纤通道,两侧装置的同步通信时钟采用“一主一从”方式,方式的设置由64KB接口插件上的S1~S3跳线完成。

全部装置于“2—1”位置时为从时钟,全部置于“2—3”位置时为主时钟;两侧装置的采样必须一侧为参考端,另一侧为同步端,方式设置由通信CPU插件上的S1跳线完成,置于“1”位置为参考端,置于“0”位置为同步端;单侧自环时,应设成主时钟和参考端,否则通道告警。

1、本侧装置分别加A、B、C相电流,但不使保护动作,对侧装置面板循环
自检时在三相电容电流和三相制动电流中会显示相应的量;
2、当对侧差动保护起动元件起动或者对侧开关在三跳位置时,本侧才允许分
相电流差动和零序电流保护动作跳闸,起动元件可采用电压突变量起动元件,两侧差动保护压板都应投入。

线路保护规程四方

线路保护规程四方

1线路保护1.1技术参数1.1.1环境条件装置在以下环境条件下能正常工作:(1)工作环境温度:-10℃~+55℃。

运输中短暂的贮存环境温度-25℃~+70℃,在极限值下不施加鼓励量,装置不消灭不行逆的变化,温度恢复后,装置应能正常工作;(2)相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且外表无凝露;(3)大气压力:80kPa~110kPa;(4)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危急和超出本说明书规定的振动、冲击和碰撞。

1.1.2额定参数(1)沟通电压U n:100/ 3 V;线路抽取电压U x:100V 或 100/ 3 V;(2)沟通电流I n:5A ,1A;(3)沟通频率: 50Hz;(4) 直流电压: 220V,110V;(5) 开入输入直流电压:24V(默认),也可以选择 220V 或 110V。

1.1.3沟通回路准确工作范围(1) 相电压:~70V ;(2)检同期电压:~120V ;(3)电流:~30I n。

1.1.4差动元件(1)整定范围:~2I n;级差;(2)整定值误差:不大于±% 或± I n;(3)动作时间: 2 倍整定值时,不大于 20ms。

1.1.5距离元件(1) 整定范围:Ω~40Ω(5A);Ω~200Ω(1A);级差Ω;(2)距离 I 段的暂态超越:不大于±4%;(3)距离 I 段动作时间:近处故障不大于 15ms;(4)倍整定值以内时,不大于 20ms;(5)测距误差〔不包括装置外部缘由造成的误差〕(6)金属性短路故障电流大于I n 时,不大于±2%,有较大过渡电阻时测距(7)误差将增大。

1.1.6零序方向过流元件(1)整定范围:~20I n;级差;(2)零序 I 段的暂态超越:不大于±4%。

(3)零序电流I 段的动作时间:倍整定值时,不大于 20ms;(4) 零序功率方向元件的正方向动作区:1.1.7综合重合闸(1)检同期角度误差:不大于±3º;(2)检同期有压元件误差:U n±3%;(3)检无压元件误差:U n±3%。

线路保护规章四方CSC-103c(参考材料其使用说明)(仅供参考材料)

线路保护规章四方CSC-103c(参考材料其使用说明)(仅供参考材料)

1线路保护1.1技术参数1.1.1环境条件装置在以下环境条件下能正常工作:(1)工作环境温度:-10℃~+55℃。

运输中短暂的贮存环境温度-25℃~+70℃,在极限值下不施加激励量,装置不出现不可逆的变化,温度恢复后,装置应能正常工作;(2)相对湿度:最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25℃且表面无凝露;(3)大气压力:80kPa~110kPa;(4)使用场所不得有火灾、爆炸、腐蚀等危及装置安全的危险和超出本说明书规定的振动、冲击和碰撞。

1.1.2额定参数(1)交流电压U n:100/ 3 V;线路抽取电压U x:100V 或100/ 3 V;(2)交流电流I n:5A ,1A;(3)交流频率: 50Hz;(4)直流电压: 220V,110V;(5)开入输入直流电压:24V(默认),也可以选择220V 或110V。

1.1.3交流回路精确工作范围(1)相电压: 0.25V~70V ;(2)检同期电压: 0.4V~120V ;(3)电流: 0.08I n~30I n。

1.1.4差动元件(1)整定范围: 0.1I n~2I n;级差0.01A;(2)整定值误差:不大于±2.5% 或±0.02 I n;(3)动作时间: 2 倍整定值时,不大于20ms。

1.1.5距离元件(1)整定范围:0.01Ω~40Ω(5A);0.05Ω~200Ω(1A);级差0.01Ω;(2)距离I 段的暂态超越:不大于±4%;(3)距离I 段动作时间:近处故障不大于15ms;(4)0.7 倍整定值以内时,不大于20ms;(5)测距误差(不包括装置外部原因造成的误差)(6)金属性短路故障电流大于0.01 I n 时,不大于±2%,有较大过渡电阻时测距(7)误差将增大。

1.1.6零序方向过流元件(1)整定范围:0.1I n ~20I n;级差0.01A;(2)零序I 段的暂态超越:不大于±4%。

四方修改后台教材

四方修改后台教材

一、系统的概况
二、系统的安装 三、常见问题的解决方法
一、系统的安装
1、操作系统的安装 大家平时电脑上装的操作系统就是微软公司 WINDOWS操作系统,自己平时也装过,安装过程比较 简单,这里就不在详述
2、后台监控软件的安装
后台监控软件安装过程分三个部分:开入开出卡 的驱动安装、WIZCON软件的安装、CSC2000软件的安 装
常风线605
1、先更改数据库中的间隔名称
运行数据库维护软件WIZTOOL.EXE 在c:\csc2000\bin文件夹下
2、然后更改接线图上的间隔名称
用超级用户z、密码z登录WIZCON
最后更改间隔分接线图上的间隔名称
至此,一个间隔名称就改好了
(二)、如何更改CT变比 变电站在运行中经常需要更改CT变比,这里介绍 一下方法,例:将10kV备用线605的CT变比从

#2主变n12这个遥信,并将它的 名称改为#2主变n12 110kV侧开关SF6压力低闭锁 分合闸
2.接着在后台数据库中找到
3.最后,在接线图上增加遥信 先将画面模式转为编辑状态
用鼠标左键框选中某个遥信,然后按住CTRL键不放 将选中的部分往下拖,到合适的地方后放掉鼠标左 键和CTRL键,这样就把上一个遥信拷贝了一个备份
至此,罗耀乾删除完毕戴美东增加完毕
(四)、如何增加一个遥信 变电站在运行中经常需要增加遥信,这里介绍一 下方法,例:2#主变增加一个110kV侧开关SF6压力低 闭锁分合闸
1.首先确定这个信号的接线接到什么位置,这样才知道在后台数 据库的什么地方修改 用导线短接信号公共端子和信号开入端子,这时后台会有信号变 位报文,只不过此时名称不对而已,如#2主变n12
四方CSC2000综自后台

北京四方CSC-161A型线路保护运行规定

北京四方CSC-161A型线路保护运行规定

北京四方CSC-161A型线路保护运行规定1)操作说明(1)装置主菜单包括:运行工况,报告查询,打印,修改时钟,液晶调节,定值设置,装置设定,开出传动,测试操作,压板操作。

因均为中文菜单,均为树型结构,就不做详细说明(密码8888)。

(2)定值区切换在任何时候按上、下定值区切换键,出现定值切换对话框;按上、下定值区切换键、“十”键或“一”键,选择切换的目标定值区区号;按回车键,确认要切换操作,并提示将要切换到的定值区的区号;输入密码8888,按回车键执行定值区切换。

输入密码过程中,左、右方向键可以用来移动多位数值的编辑修改位,“十”键或“一”键改变当前密码数字位的数值;切换完后,装置显示一个消息窗口,提示定值切换已经成功,按任意键即返回切换之前的状态。

打印定值报告。

上面有相应的快捷键F1,F2,F3,F4,也可以进入菜单里面调出报告打印。

2)运行注意事项(1)装置告警说明装置的告警分为告警Ⅰ和告警Ⅱ,告警Ⅰ为严重告警。

有告警Ⅰ时,装置面板告警灯“闪亮”;有告警Ⅱ时,装置面板告警灯“常亮”。

有告警Ⅰ时,装置闭锁保护出口电源。

正常运行时,某断路器控制屏上发“装置故障”光字牌,检查保屏上“告警”指示灯亮,应根据显示信息判断故障,并汇报调度,如属于硬件故障,影响保护运行的,须将本断路器停电进行更换;如属内部软件出错,信号可以复归,则复归信号。

CSC-160系列装置的告警报文、告警类别及处理措施(告警Ⅰ)CSC-160系列装置的告警报文、告警类别及处理措施(告警Ⅱ)2)异常处理及事故分析(1)运行中电源指示灯熄灭,直流消失光字牌亮。

说明装置直流电源消失,应报告值班调度员,申请退出保护。

如果经检查运行人员无法处理,应通知检修人员处理;(2)当“交流电压断线”光字牌亮时,应立即报告值班调度员,然后检查交流电压失压原因,如运行人员无法处理,应申请调度退出保护并通知检修人员;(3)当打印报告中有TA断线时应立即报告值班调度员申请退出保护,并通知检修人员处理。

北京四方继保35kV及以下保护装置录波调取方法

北京四方继保35kV及以下保护装置录波调取方法

北京四方继保35kV 及以下保护装置录波调取方法一、准备工具北京四方继保35kV 及以下线路/电容器/所变保护装置一台笔记本电脑一台已交叉的串口公母头转换线一根USB2.0转串口线一根(包括驱动程序)四方公司EPPC 数字式继电保护调试分析软件工具若干二、操作步骤1.如果没有已交叉的串口公母头转换线,可用以下方法实现:a)将未交叉的串口公母头转换线线缆剪断,线缆内有1橙、1蓝、2白、1屏蔽五根线,将这几根线剥开备用。

b)将剪断的两端橙蓝调换相连:橙接蓝,蓝接橙,4根白线接一起,屏蔽线接屏蔽线。

c)分别将各连接后的线使用绝缘胶带包好待用。

2.安装USB转串口线驱动。

如本例使用绿联USB2.0转串口线,打开驱动程序中PL2303_Prolific_DriverInstaller_v1180.exe文件进行安装。

3.将USB2.0转串口线USB口端插入电脑,串口端插入已交叉的串口公母头转换线的一端,公母头转换线另一端插入四方保护装置的串口。

此端插入四方保护装置串口4.在“我的电脑”(或“计算机”)上点击鼠标右键进入“管理”,点击左侧“设备管理器”,在右侧点击“端口(COM和LPT)”,在展开的菜单中找到“Prolific USB-to-Serial Comm Port(COM6)”(COM端口不定),并右击“属性”,在“端口设置”(“Port Settings”)选项卡点击“还原默认值”,如图。

5.点击“高级”(“Advanced…”),弹出的窗口下部找到“COM端口号”(“COM PortNumber”),将“COM6”改成“COM1”到“COM5”中未使用(使用中的端口会有“使用中”(“in use”)标记)的一个(本例中使用COM3端口),并一路点击“确定”保存设置。

6.初次使用EPPC软件需要先注册:双击安装文件夹内“install.bat”,可能会提示输入密码“8888”。

完成后打开EPPC软件(280eppc.exe或者eppc_Chs.exe),点击“通讯设置”按钮,“端口”选择刚刚设置好的端口,其他设置与4中设置相同参数并确认。

北京四方CSL-164C型110kV输电线路保护现场运行规程

北京四方CSL-164C型110kV输电线路保护现场运行规程

第一节北京四方CSL-164C型110kV输电线路保护现场运行规程北京四方CSL-164C型输电线路保护安装使用范围1.北京四方CSL-164C型微机型线路保护装置保护功能:1.1北京四方CSL-164C型微机型线路保护装置,设有三段式相间距离、三段式接地距离、四段式零序方向电流保护和三相一次自动重合闸功能。

1.2运行中除保护屏上的复归按钮外,现场值班人员禁止操作保护装置面板上的任意键。

2.北京四方CSL-164C型微机型线路保护装置的正常运行状态:2.1“运行监视”指示灯;当正常运行时该指示灯亮;2.2“合位”指示灯;开关在合闸位置时该指示灯亮;2.3正常运行时,其余指示灯灭。

3.北京四方CSL-164C型微机型线路保护装置打印机的正常状态:3.1“电源”指示灯应常亮;3.2“在线运行”灯应常亮;3.3“无纸”灯(OUT PAPER):打印机无缺纸和卡纸现象。

4.北京四方CSL-164C型微机型线路保护屏上压板、切换开关配置及其操作规定:4.1CSL-164C型微机型线路保护屏上压板配置列表1LP1 保护跳闸出口1LP2 重合闸出口1LP3 零序保护投入1LP4 距离保护投入1LP5 备用4.2CSL-164C型微机型线路保护屏上切换开关配置列表1Qk 重合闸投退切换开关(投入/停用)1Qk运行操作规定:重合闸保护投入使用应将切换开关置于“投入”位置,否则置于“停用”位置。

4.3北京四方CSL-164C型微机型线路保护屏上压板操作规定4.3.1输电线路保护屏上安装的保护功能压板、保护跳闸出口压板和重合闸出口压板的投入/退出操作,均应按照调度命令和继电保护定值单要求执行。

4.3.2投入输电线路保护屏“保护跳闸出口”压板前,应测量压板两端对地电压和端电压,确保断路器不因跳闸出口压板带有电压而发生误动跳闸。

断路器在合闸位置时,测量“保护跳闸压板”的一端应带负电,另一端不带电,压板两端应无电压。

4.3.3投入输电线路保护屏“重合闸出口”压板前,应测量压板两端对地电压和端电压,确保断路器不因重合闸出口压板带有电压而发生误动合闸。

北京四方继保35kV及以下保护装置录波调取方法

北京四方继保35kV及以下保护装置录波调取方法

北京四方继保35kV 及以下保护装置录波调取方法一、准备工具北京四方继保35kV 及以下线路/电容器/所变保护装置一台笔记本电脑一台已交叉的串口公母头转换线一根USB2.0转串口线一根(包括驱动程序)四方公司EPPC 数字式继电保护调试分析软件工具若干二、操作步骤1.如果没有已交叉的串口公母头转换线,可用以下方法实现:a)将未交叉的串口公母头转换线线缆剪断,线缆内有1橙、1蓝、2白、1屏蔽五根线,将这几根线剥开备用。

b)将剪断的两端橙蓝调换相连:橙接蓝,蓝接橙,4根白线接一起,屏蔽线接屏蔽线。

c)分别将各连接后的线使用绝缘胶带包好待用。

2.安装USB转串口线驱动。

如本例使用绿联USB2.0转串口线,打开驱动程序中PL2303_Prolific_DriverInstaller_v1180.exe文件进行安装。

3.将USB2.0转串口线USB口端插入电脑,串口端插入已交叉的串口公母头转换线的一端,公母头转换线另一端插入四方保护装置的串口。

此端插入四方保护装置串口4.在“我的电脑”(或“计算机”)上点击鼠标右键进入“管理”,点击左侧“设备管理器”,在右侧点击“端口(COM和LPT)”,在展开的菜单中找到“Prolific USB-to-Serial Comm Port(COM6)”(COM端口不定),并右击“属性”,在“端口设置”(“Port Settings”)选项卡点击“还原默认值”,如图。

5.点击“高级”(“Advanced…”),弹出的窗口下部找到“COM端口号”(“COM PortNumber”),将“COM6”改成“COM1”到“COM5”中未使用(使用中的端口会有“使用中”(“in use”)标记)的一个(本例中使用COM3端口),并一路点击“确定”保存设置。

6.初次使用EPPC软件需要先注册:双击安装文件夹内“install.bat”,可能会提示输入密码“8888”。

完成后打开EPPC软件(280eppc.exe或者eppc_Chs.exe),点击“通讯设置”按钮,“端口”选择刚刚设置好的端口,其他设置与4中设置相同参数并确认。

四方综保电动机说明书

四方综保电动机说明书

第一章概述CSF106VD21数字式电动机保护主要用于2000kW以下不设纵差保护的高压异步电动机,亦可作2000kW以上的异步机或同步机的后备保护。

CSF106VD21数字式电动机保护主要有以下功能:表1-1 CSF106VD系列数字式电动机保护功能配置CSF106VD22同步电动机综合保护,在CSFVD21基础上将速断保护改为差动保护,适用于任何容量的同步电动机,除具有上述异步电动机综合保护功能外,还具有保护动作跳励磁回路灭磁开关输出接口和同步电动机失步联跳电动机高压开关的输入接口,同步电动机失磁信号输入接口。

装置设有RS232、RS485及LONWORKS接口可与监控系统连接,便于实现四遥及远方通讯。

定时全面的自检系统大大提高了保护的可靠性。

同时,本装置支持GPS(全球卫星定位系统)对时。

其主要的技术特点如下:1)以工业级32位MPU单片机系统为核心部件,采用内部总线方式,芯片内设有ADC、32位CPU、QSM、SRAM、TPURAM、TPU、FLASH EEPROM,总线不出芯片,外围电路全部光藕隔离,采集8路模拟量,占用CPU时间不超过1us,高精度、高速率,可扩展到16路模拟量,在线程序写入FLASH 芯片(ISP),方便软件修改、升级。

2)128×64点大液晶全汉字显示,调试全部为汉字菜单结构,使用方便、直观、信息详尽丰富。

3)采用工业级芯片,表面贴工艺,体积小,抗震、抗干扰能力强、可靠性高。

4)前面板232串口带光电隔离,可在现场实现通讯,提供更加方便友好的调试操作环境。

5)结构上设计合理,全封闭机箱坚固、抗震、抗干扰能力强,机箱小巧,适合安装于保护屏、开关柜等处。

6)该保护共可录入4套保护定值,便于现场运行。

7)可扩展工业级CAN总线,LON总线网络,组网方便、经济、可靠、可与监控系统直接通讯。

8)自动记录故障数据,掉电不丢失,便于事故分析。

9)线路故障时,除提供光报信号外,保护自动弹出全中文故障报告,直观明了,便于维护。

四方盛华科技发展(北京) DBPA-31A 数字备用电源自投保护装置 说明书

四方盛华科技发展(北京) DBPA-31A 数字备用电源自投保护装置 说明书

DBPA-31A使用说明书四方盛华科技发展(北京)有限公司2006DBPA-31A数字备用电源自投保护装置使用说明书目录装置简介 (1)1装置简介技术指标 (1)2技术指标3装置结构装置结构 (4)装置硬件 (4)4装置硬件保护原理 (10)5保护原理安装调试 (15)6安装调试7运行维护运行维护 (16)贮存保修 (17)8贮存保修9供应成套性供应成套性 (17)10订货须知订货须知 (18)附录 (18)11附录附图 (26)12附图1装置简介DBPA-31A数字备用电源自投保护装置是新一代数字保护装置,产品采用国际先进的DSP和表面贴装技术,工艺成熟可靠。

DBPA-31A数字备用电源自投保护装置适用于高压侧内桥单母线分段方式,高压侧单母线低压侧单母线分段方式、高压侧三组线路变压器组低压侧有两条母线为单母线分段方式。

装置主要特点:�先进的设计理念保证了装置的优良性能;�采用DSP和串行的双14位A/D同步采样技术;�软硬件设计标准化、模块化,便于现场维护和装置功能的升级;�现场总线(CAN-BUS)通讯方式。

保护功能配置:�分段断路器三段过流保护功能(自带操作回路),可作为母线充电保护用;�PT断线监视功能;�低压分段断路器备自投;�变压器互投;�进线互投;�过负荷联切功能:分三时限切除部分负荷;�GPS时钟同步输入;�面板上具有汉字液晶显示,简易键盘操作功能,可方便实现测量跟踪,在线修改定值或投退某些保护功能;�装置通过现场总线与DSM(数字变电站管理系统)通讯可完成远方监视、控制功能。

2技术指标1.1额定工作电源�DC220V或DC110V。

1.2额定交流数据�额定交流电流In:5A或1A;�额定交流电压Un:100V;�频率fn:50Hz。

1.3交流回路过载能力�施加1.2Un装置可持续工作;�施加2In装置可持续工作;�施加10In持续10s;�施加40In持续1s后无绝缘损坏。

1.4功率消耗�直流回路不大于15W;�交流回路不大于0.5VA/相。
