天正建筑各章节使用方法及心得
天正建筑8基础教程(第一节)
天正建筑8使用手册（一）第一章轴网一、轴网的概念有多种创建轴网的方法：● 使用【绘制轴网】命令生成标准的直轴网或弧轴网；● 根据已有的建筑平面布置图，使用【墙生轴网】命令生成轴网；● 在轴线层上绘制☹✋☠☜、✌、 ✋☹☜，轴网标注命令识别为轴线。
二、直线轴网创建* 绘制轴网直线轴网功能用于生成正交轴网、斜交轴网或单向轴网，由命令【绘制轴网】命令中的“直线轴网”标签执行。
轴网柱子→绘制轴网(HZZW)单击绘制轴网菜单命令后，显示【绘制轴网】对话框，在其中单击“直线轴网”标签，输入开间间距如下：● 输入轴网数据方法： 直接在☯键入 栏内键入轴网数据，每个数据之间用空格或英文逗号隔开，输入完毕后回车生效。
在电子表格中键入☯轴间距］和☯个数 ，常用值可直接点取右方数据栏或下拉列表的预设数据。
对话框控件的说明：[上开] 在轴网上方进行轴网标注的房间开间尺寸。
[下开] 在轴网下方进行轴网标注的房间开间尺寸。
[左进] 在轴网左侧进行轴网标注的房间进深尺寸。
[右进] 在轴网右侧进行轴网标注的房间进深尺寸。
[个数] [尺寸]栏中数据的重复次数，点击右方数值栏或下拉列表获得，也可以键入。
[轴间距] 开间或进深的尺寸数据，点击右方数值栏或下拉列表获得，也可以键入。
[键入] 键入一组尺寸数据，用空格或英文逗点隔开，回车数据输入到电子表格中。
[夹角] 输入开间与进深轴线之间的夹角数据，默认为夹角90度的正交轴网。
[清空] 把某一组开间或者某一组进深数据栏清空，保留其他组的数据。
[恢复上次] 把上次绘制直线轴网的参数恢复到对话框中。
[确定][取消]单击后开始绘制直线轴网并保存数据，取消绘制轴网并放弃输入数据。
右击电子表格中行首按钮，可以执行新建、插入、删除与复制数据行的操作。
直线轴网的命令交互：在对话框中输入所有尺寸数据后，点击[确定]按钮，命令行显示：点取位置或 [转90度(A)/左右翻(S)/上下翻(D)/对齐(F)/改转角(R)/改基点(T)]<退出>:此时可拖动基点插入轴网，直接点取轴网目标位置或按选项提示回应。

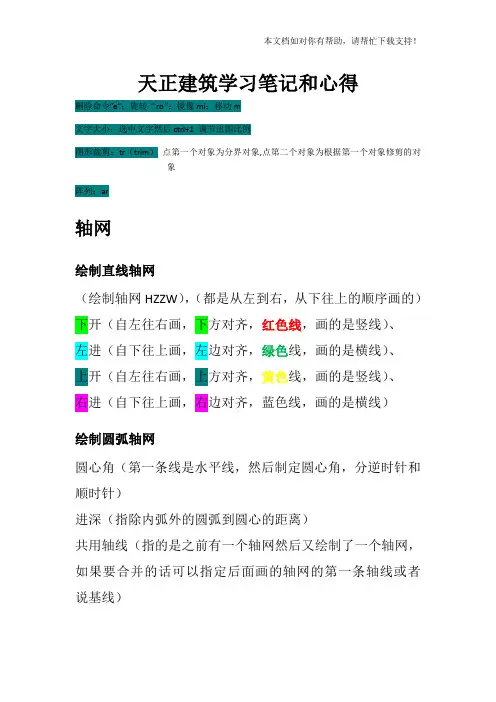

天正建筑学习笔记和心得
天正建筑学习笔记和心得删除命令”e”；旋转“ro”；镜像mi；移动m文字大小：选中文字然后ctrl+1 调节出图比例图形裁剪：tr（trim）点第一个对象为分界对象,点第二个对象为根据第一个对象修剪的对象阵列：ar轴网绘制直线轴网（绘制轴网HZZW），（都是从左到右，从下往上的顺序画的）下开（自左往右画，下方对齐，红色线，画的是竖线）、左进（自下往上画，左边对齐，绿色线，画的是横线）、上开（自左往右画，上方对齐，黄色线，画的是竖线）、右进（自下往上画，右边对齐，蓝色线，画的是横线）绘制圆弧轴网圆心角（第一条线是水平线，然后制定圆心角，分逆时针和顺时针）进深（指除内弧外的圆弧到圆心的距离）共用轴线（指的是之前有一个轴网然后又绘制了一个轴网，如果要合并的话可以指定后面画的轴网的第一条轴线或者说基线）轴网标注ZWBZ，在2010版之前是“两点轴标（ldzb）”选择起始轴线跟终点轴线时是从左往右、从下往上。
对于两个轴网组成的轴网标注的方法是先标注第一个然后再进行轴网标注，此时点上共用轴号，然后点公共线开始标注。
轴号修改双击要修改的轴号进行修改，然后重排。
删除轴号SCZH框选回车便可。
添补轴号TBZH用于添加小轴很好。
单轴标注DZBZ跟轴网标注差不多。
轴线裁剪ZXCJ去掉不需要显示的轴线段。
如房间里就不需要轴线，而墙却需要轴线。
轴改线型ZGXX，将轴线改为带点的虚线，可以输入lts修改点的密集度。
两种线都是可以用这个命令互换的。
墙体绘制墙体HZQT。
一般墙:建筑内外墙,按材料进行加粗和填充.虚墙:空间的逻辑分隔以便计算房间面积:卫生隔断:卫生间的洁具隔断用的墙体或者隔板不参与填充或房间面积的计算.矮墙:水平剖切线以下的墙.注意:墙体的材料优先等级不一样(两种不同材料的墙相交处显示谁,谁的优先等级就高)直墙,弧墙,矩形墙的绘制3do,看立体效果,。
等分加墙单线变墙里面有轴网生墙,单线变墙(不是轴网时选单线)倒墙角意思就是把墙角弄成圆角.输R修改半径修墙角两墙相交的内部线修剪掉;（ex命令选择要延伸到的墙---空格---选择要延伸的墙。

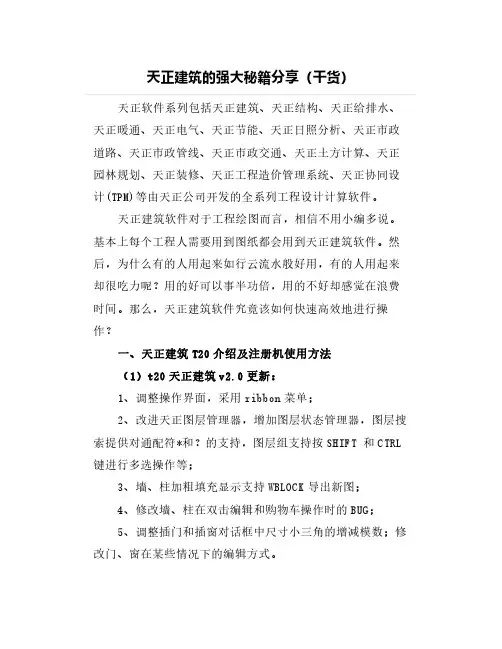

天正建筑的强大秘籍分享(干货)
天正建筑的强大秘籍分享（干货）天正软件系列包括天正建筑、天正结构、天正给排水、天正暖通、天正电气、天正节能、天正日照分析、天正市政道路、天正市政管线、天正市政交通、天正土方计算、天正园林规划、天正装修、天正工程造价管理系统、天正协同设计(TPM)等由天正公司开发的全系列工程设计计算软件。
天正建筑软件对于工程绘图而言，相信不用小编多说。
基本上每个工程人需要用到图纸都会用到天正建筑软件。
然后，为什么有的人用起来如行云流水般好用，有的人用起来却很吃力呢？用的好可以事半功倍，用的不好却感觉在浪费时间。
那么，天正建筑软件究竟该如何快速高效地进行操作？一、天正建筑T20介绍及注册机使用方法（1）t20天正建筑v2.0更新：1、调整操作界面，采用ribbon菜单；2、改进天正图层管理器，增加图层状态管理器，图层搜索提供对通配符*和？的支持，图层组支持按SHIFT和CTRL 键进行多选操作等；3、墙、柱加粗填充显示支持WBLOCK导出新图；4、修改墙、柱在双击编辑和购物车操作时的BUG；5、调整插门和插窗对话框中尺寸小三角的增减模数；修改门、窗在某些情况下的编辑方式。
（2）天正建筑t20注册机使用方法：1、先在做解压天正建筑t20，然后开始安装试用版；2、免费试用版，可以试用500小时；3、勾选必要的天正图库，再依提示安装即可；5、点击桌面上生成的软件图标，进入天正建筑t20软件。
二、天正建筑插件中有哪些容易被忽略的功能？1.菜单颜色天正默认的各级菜单栏颜色非常接近，所以在画图的时候点开菜单栏，通常是灰茫茫的一片。
甚至某些不是经常用的功能通常需要仔细的观察一下才可以看到，画图的时候特别不好用。
不过天正有自定义功能，你可以通过自定义功能来设置菜单栏的颜色。
设置完成之后点开对各级菜单设置对比，可以看到比较明显的颜色差异，可以很大程度上提升使用体验。
2.快捷键天正自定义中有快捷键选项，而默认的设置例如图层恢复是0，一般画图是左手输命令，右手点鼠标，右手离开鼠标的时间与画图速度是相关的，所以正确的设置快捷键起码可以提升几倍的画图速度。
天正建筑软件实习报告
实习报告实习单位：XX公司实习岗位：天正建筑软件实习生实习时间：20XX年X月X日至20XX年X月X日一、实习背景及目的随着我国建筑行业的快速发展，建筑设计软件在行业中的应用越来越广泛。
天正建筑软件作为国内领先的建筑设计软件之一，具有强大的功能和广泛的应用前景。
本次实习，我选择了天正建筑软件作为实习内容，旨在通过实习深入了解天正建筑软件的应用，提高自己的专业技能。
二、实习内容及收获1. 天正建筑软件的基本操作在实习过程中，我首先学习了天正建筑软件的基本操作，包括界面熟悉、工具栏使用、绘图命令掌握等。
通过学习，我熟练掌握了天正建筑软件的基本使用方法，为后续的实际操作奠定了基础。
2. 建筑平面图绘制在掌握基本操作后，我开始实践绘制建筑平面图。
通过实际操作，我了解了建筑平面图的绘制流程，掌握了建筑平面图的标注技巧。
同时，我还学会了如何根据设计需求调整图层、线型、字体等参数，提高了绘图效率。
3. 建筑立面图绘制接着，我学习了建筑立面图的绘制。
通过实践，我掌握了立面图的绘制方法，了解了立面图的标注要求。
同时，我还学会了如何利用天正建筑软件的立面图工具进行立面图的快速绘制，提高了绘图速度。
4. 建筑剖面图绘制在绘制完平面图和立面图后，我开始了建筑剖面图的绘制。
通过实习，我了解了剖面图的绘制流程，掌握了剖面图的标注要点。
同时，我还学会了如何利用天正建筑软件的剖面图工具进行剖面图的绘制，提高了绘图质量。
5. 建筑三维模型创建此外，我还学习了如何利用天正建筑软件创建建筑三维模型。
通过实际操作，我掌握了三维模型的创建方法，了解了三维模型的编辑技巧。
同时，我还学会了如何对三维模型进行材质、纹理等设置，使模型更加逼真。
三、实习总结通过本次实习，我对天正建筑软件有了更深入的了解，掌握了基本操作和绘制技巧。
同时，实习过程中的实际操作锻炼了我的动手能力，提高了我的专业技能。
我相信，这次实习对我今后从事建筑设计工作具有很大的帮助。
天正建筑操作技巧教程
窗棂映射（CLYS）：在窗棂展开图中，绘制出相应的窗玻璃分割线；选择待映射到的窗，选择待映射的棱线，完成映射；
室内外设施
直线梯段（ZXTD）：设置参数后，设置梯段方向后，选择插入点完成插入；
圆弧梯段（YHTD）：设置参数后，设置梯段方向后，选择插入点完成插入；
轴网标注（ZWBZ）：选择起始轴线，再选择终止轴线；可选择单侧或双侧标注；仅适用于天正创建的轴线；
单轴标注（DZBZ）：每输入一次轴号，点击一次轴线；
添补轴号（TBZH）：点选已有的轴号，再点击要添加的轴线进行轴号添加；
删除轴号（SCZH）：选择要删除的轴号，再选择是否重排；
重排轴号（CPZH）：选择要重排的开始轴线，输入新轴号，其后面的轴号进行重排；
柱齐墙边（ZQQB）：点取要对齐到的墙边，选择要对齐的柱子，再选择柱边，将柱子移动到要对齐的墙边；
门窗
门窗（MC）：选择插门、插窗、插门联窗、子母门等；可以选择门窗的类型、立面类型；门窗参数；插入（捕捉）的方式，进行门窗的插入；
组合门窗（ZHMC）：对已经创建的门和窗，把门窗组合到一起（挨在一起）；
天正建筑操作技巧
序号
内容
轴网
绘制轴网（HZZW）→直线轴网：选择“上开”，“左进”输入轴线信息，完成轴线的创建；其中“上进、下进、左进、右进”，为了避免轴线过密而影响标注，使相邻的轴线上下或左右串开（轴线伸出长度）；
绘制轴网（HZZW）→圆弧轴网：选择“圆心角”，“进深”输入圆弧轴角度和同心圆轴间距离；
自动扶梯（ZDFT）：设置参数，选择单梯、双梯、并列放置、交叉放置，设置梯段方向后，选择插入点完成插入；
天正建筑学习笔记和心得
天正建筑学习笔记和心得删除命令”e”；旋转“ro”；镜像mi；移动m文字大小：选中文字然后ctrl+1 调节出图比例图形裁剪：tr（trim）点第一个对象为分界对象,点第二个对象为根据第一个对象修剪的对象阵列：ar轴网绘制直线轴网（绘制轴网HZZW），（都是从左到右，从下往上的顺序画的）下开（自左往右画，下方对齐，红色线，画的是竖线）、左进（自下往上画，左边对齐，绿色线，画的是横线）、上开（自左往右画，上方对齐，黄色线，画的是竖线）、右进（自下往上画，右边对齐，蓝色线，画的是横线）绘制圆弧轴网圆心角（第一条线是水平线，然后制定圆心角，分逆时针和顺时针）进深（指除内弧外的圆弧到圆心的距离）共用轴线（指的是之前有一个轴网然后又绘制了一个轴网，如果要合并的话可以指定后面画的轴网的第一条轴线或者说基线）轴网标注ZWBZ，在2010版之前是“两点轴标（ldzb）”选择起始轴线跟终点轴线时是从左往右、从下往上。
对于两个轴网组成的轴网标注的方法是先标注第一个然后再进行轴网标注，此时点上共用轴号，然后点公共线开始标注。
轴号修改双击要修改的轴号进行修改，然后重排。
删除轴号SCZH框选回车便可。
添补轴号TBZH用于添加小轴很好。
单轴标注DZBZ跟轴网标注差不多。
轴线裁剪ZXCJ去掉不需要显示的轴线段。
如房间里就不需要轴线，而墙却需要轴线。
轴改线型ZGXX，将轴线改为带点的虚线，可以输入lts修改点的密集度。
两种线都是可以用这个命令互换的。
墙体绘制墙体HZQT。
一般墙:建筑内外墙,按材料进行加粗和填充.虚墙:空间的逻辑分隔以便计算房间面积:卫生隔断:卫生间的洁具隔断用的墙体或者隔板不参与填充或房间面积的计算.矮墙:水平剖切线以下的墙.注意:墙体的材料优先等级不一样(两种不同材料的墙相交处显示谁,谁的优先等级就高)直墙,弧墙,矩形墙的绘制3do,看立体效果,。
等分加墙单线变墙里面有轴网生墙,单线变墙(不是轴网时选单线)倒墙角意思就是把墙角弄成圆角.输R修改半径修墙角两墙相交的内部线修剪掉;（ex命令选择要延伸到的墙---空格---选择要延伸的墙。
天正建筑绘图技巧讲解学习
天正建筑绘图技巧1．灵活运用各种菜单①初学者对图标菜单的位置不熟悉，图标按钮又经常会折叠在一起，往往要花很多时间去打开寻找，这时可利用窗口右边的树状结构屏幕菜单，往往比按钮要好找。
调出屏幕菜单可通过点击：工具→系统配置→显示→选中“在绘图窗口显示AutoCAD屏幕菜单”。
②设置好AutoCAD的工具条及按钮菜单：一般在窗口上需要保留AutoCAD的“标准工具条”、“物体特性”两个工具条（可通过点击：视区→工具条→ACAD→选中“标准工具条”及“物体特性”）。
此外，还需要天正的“Tool”工具条（可通过：天正（2）→选中“工具”）及“USER1”工具条（可通过：天正（2）→用户菜单→选中“用户菜单一”）。
“USER1”中包含了“捕捉”、“绘制”、“修改”等常用命令，这样等于折叠了三个工具条，可节约空间。
至于天正CAD的其它工具条，可在绘图过程中通过天正（1）、天正（2）选取。
③对“天正结构CAD”不熟练时，可以利用Windos95的多任务工作特点，同时运行“天正教学光盘”之“天正系列软件演示”，边学边用（可将演示窗口最小化备用）。
④对每一张新图，应通过点击“工具”下拉菜单，调整好“设置图形参数”，建议把跳动的步长减小到10或干脆把“Snap”选项取消；在绘图过程中，再根据需要随时打开“捕捉开关”。
2.利用天正接口快速转化平面图①如果该工程的建筑图是由“天正建筑CAD”绘制的，则可利用天正的接口功能将建筑平面图快速转化为结构平面模板图。
作法是：用“天正建筑Ⅱ”打开建筑平面图，点击：天正（2）→接口_条件图→楼板实线→不保留门窗洞口线。
转化完成后，还要将墙线所在的图层(WALL)改变为梁线所在的图层(DWALL)以便在布置楼板钢筋时被识别。
方法是：点击：天正（2）→接口_条件图→“墙线接口”。
改名另存后，就可以用天正结构（2）的“楼板钢筋”菜单来绘制结构平面图了。
要注意梁宽并不等于原来的墙厚，对此可用“模板图编辑”→“改变梁宽”来处理。
天正总结心得
红色字体是自己在实际操作过程中修改的部分，便于自己以后的学习，费劲让别人看见啦或许笑，但是请见谅啊，要想学的精就得从头学起啊，坚持！背景加深的字体是原文有得东西，是自己不明白的地方，加了线框的部分也是原文的东西，误删。
Word在编辑的时候字体能不能一直保持红色啊，还需要我每次重新修改一下。
郁闷啊。
天正技巧天正转换为CAD或者PDF格式1、天正做的图往往在普通CAD版下不能显示，这时候需要转化一下，将天正存为CAD版，方法是，在天正中输入命令“lcjb”另存旧版”的第一个字母，在弹出的对话框里存一下就可以了。
成功我就想不通啦，天正建立的文件CAD打不开吗，我还真是没有遇到过啊。
我希望这种问题我快一点遇到啊。
2、天正转PDF，文件--打印--在打印机栏里选择to PDF 格式的---从窗口里选择所要转化为PDF格式的图纸----预览--点打印的下图片框----弹出一个对话框---在弹出的对话框里输入名字确定就存了。
实验成功（但要记得用窗口啊）天正快捷键刷新命令RE好使直线轴网ZXZW 生成正交轴网，斜交轴网或单向轴网。
(有些不太懂)不知道墙生轴网QSZW 在已有墙中按墙基线生成定位轴线。
懂了点两点标注LDBZ 选择起始轴与结束轴，在已生成的双向轴网上标注轴线号和尺寸。
会了现在又不懂啦逐点标注ZDBZ 逐个选择轴线标注互不相关的多个轴号。
本命令用于自动方式不能标注的轴网或不适合自动标注的轴网，已交互方式逐个对轴线进行标注两点标注和逐点标注到底有什么不同啊添加轴线TJZX 在已有轴网基础上增加轴线，更新有关的轴号和尺寸。
能用添加径轴TJJZ 在已有圆弧网上添加新的径向轴线。
不好使阿重排轴号CPZH 改变图中某轴线编号，该组编号自该轴号开始进行重新排序。
好使单轴编号DZBH 改变图中单根轴线的编号。
不好使添补编轴号TBZH 在已有轴网上对新增轴线添加有关联的轴号。
好使删除轴号SCZH 在已有轴号上删除轴号，其余轴号自动重排。
天正建筑使用心得4
天正建筑使用心得4天正建筑使用心得4十三、通用工具1、移动和复制工具（1）自由复制a、默认是多重复制b、可以改变基点（T），可以在拷贝前旋转、翻转与镜像物体（2）自由移动作用：能在移动物体前对特体进行旋转、镜像、改基点的操作（3）移位：作用：按照指定轴向（x、y、z）精确移动物体2、曲线工具（1）布尔运算:并集、交集、差集（2）连接线段（3）线变复线：将若干个彼此衔接的线、弧转换成一根多义线（4）加精曲线：将line、arc、circle、pline按指定的线宽加精（5）消除重线：用于消除搭接、部分或全部重合的曲线对象3、其它工具（1）虚实工具:将图形对象（包括图块）中的线型在虚线与实线间切换（2）图形裁剪:在封闭的区域中对二维图形进行裁剪（3）图形切割:将原图中选区内的图形物体提取，原图不变，注意原图需要炸开4、道路线的绘制（1）道路绘制：a、设置路宽；b、自动裁剪物体（2）道路圆角：注意设置圆角半径十四、设置观察1、视图观察（1）创建多视口a、使用“设置观察--相机透视”的方法设置相机，生成透视图b、使用“view”命令新建一视图，取名为“C”c、使用“plan”命令，转回到世界坐标系，删除图中的相机（2）在图纸空间中a、使用“定义视口”命令，将平面图调入b、使用“mview”命令，在图纸空间中另定义一视图c、单击“图纸”按钮，将mview中新建立的视图切换成模型空间，以便作图d、使用“view”命令，将“C”视图载入e、单击“模型按钮”，把模型空间改回到图纸空间5、分解对象（1）功能：将天正的专业对象分解成AutoCAD的普通图形（2）分解的结果与当前视图有关:如果要获得三维图形（墙体分解成三维网面或实体），必须在三维中进行；在平面视图中分解只能获得平面图。
（3）不能使用AutoCAD的炸开（Explode）命令来分解对象。
6、图形变线（1）功能：用来把三维的模型转成二维图形，并另存为新图。
天正建筑各章节使用方法及心得
第一章轴网柱子绘制轴网：“直线轴网”：用来绘制轴网，有上开，下开，左进，右进。
更改参数来建立轴网。
圆弧轴网：一定要更改默认内弧半径，及进深。
共用轴线非常重要，用来共用轴线方便添加轴号。
移动鼠标来决定方向。
墙生轴网：通过已经绘制过的墙体来生成轴网。
因为设计中经常变更墙体，而后来生成轴网。
两点轴标：用来快速标轴号，分单侧标和双侧标。
共用轴号要选定共的选标直线后选弧线。
编辑轴标：用来修改错误的轴号，通过双击来更改。
更改过后要重排轴号，点选任意一个轴号，打右键选重排轴号；删除轴号，框选轴号来删除。
添补轴号，先选轴号然后根据提示来添补轴号。
逐点轴标，根据提示来逐点增加。
轴线裁剪：用于裁切多余的轴线，主要用来修剪掉不用来建立墙体的线。
可以用CAD修剪命令。
轴改线型：用来更改轴网线型。
一般用于最后一步来更改。
比例可以通过“细节”来更改。
第二章墙体绘制墙体：用于绘制墙体，其中有关墙体的类型，优先级，以及墙体的厚度标高。
等分加墙：用于在两段已经绘制完的墙体中通过“等分”来增加墙体。
单线变墙：用于将绘制完的轴网快速变成自定义的有宽度的外墙及内墙，默认“勾选”上墙生轴网，其中有关保留基线的选项就是保留基线，但是若不勾选墙生轴网的话，会自动将轴网变成墙。
倒墙角：用于将墙角倒成有圆角的墙体。
修墙角：同多线编辑工具类似，目的是为将十字墙修剪成打开状态。
可以使用“EX”延伸命令来将墙体延伸。
墙体编辑命令：可以双击墙体来打开墙体编辑，其中有“分段编辑”，默认状态为不勾选，勾选上后可以更改墙体，将墙体分段更改类型及种类宽度。
材料填充选项通过打开选项，来打开天正加粗选项。
也可打开右下角填充，加粗按键。
玻璃幕墙：玻璃幕墙是通过绘制墙体命令通过“材料”选项来设置的，可以双击玻璃幕墙来打开其设置菜单来更改类型，可以更改横向及竖向分格及坚挺、横框尺寸。
虚墙作用：是在绘制墙体中用途选项中打开的，绘制虚墙的目的是为了计算本身没有的房间尺寸的。
天正建筑使用技巧经验
天正建筑使用技巧经验天正建筑使用技巧经验1、图层设置“0”层0层是默认层，白色是0层的默认色，因此，有时候看上去，显示屏上白花花一片。
这样做，绝对不可取。
0层上是不可以用来画图的，那0层是用来做什么的呢？是用来定义块的。
定义块时，先将所有图元均设置为0层（有特殊时除外），然后再定义块，这样，在插入块时，插入时是哪个层，块就是那个层了。
“Defpoints”层Defpoints层是cad自定义的一个只能看而不能打印的层，对于一些有特殊需求的层可以设置在此层上。
图层打印图层后面都有一个打印选项，在打印图纸时需要注意观察此项，是否会有些图层设置为不打印。
我们也可以将一些平常用得到，但是不需要打印的图层设置为打印关闭。
2、UCS坐标对于一些斜边楼，可以输入ucs,接着输入ob选择你想要的物体，这样你的鼠标轴就会成为斜的。
恢复成正交时，输入ucs，接着输入w。
Vtenable 数值改为偶数改变缩放时视觉延迟Edgemode 数值改为1解决不相交也可以剪切和延伸Filedia 数值改为1一般不需要更改，如果出现打开文件无法选择而只能通过名称打开时，更改此项3、解决线不共面建筑图纸，从规划局提过来的红线图的线经常不在同一个标高上，或者有线图纸是三维的，造成在设计总平，尤其是道路倒圆角的时候经常会遇见线不共面。
在天正软件里有个命令叫“统一标高”，可以解决这个问题。
快捷键是“tybg”，输入命令后，框选所有图纸回车再回车就行了。
4、天正复制及粘贴ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）ctrl+shift+c（指定基点复制），ctrl+shift+v（粘贴为块）ctrl+shift+c（指定基点复制），在复制的时候会让你指定基点，在粘贴的时候就以这个基点粘贴定位，要在两个CAD文件之间复制的时候用起来比较方便，一次到位，不用再先粘贴还要去移动一次。
ctrl+shift+v（粘贴为块），在粘贴的时候用ctrl+shift+v，可以直接将要粘贴的对象在粘贴的同时变成块在天正里面，使用ctrl+V复制的时候，其实按了ctrl+V后我们还可以对复制的对象进行镜像、90°旋转、自由旋转等操作以后在点放置点放入图纸中。
2024版(完整版)天正建筑CAD制图规范与技巧
03
绘制门窗洞口
在建筑轮廓的基础上，绘制门 窗洞口，注意门窗的定位和尺 寸。
04
完善细部构造
包括阳台、雨篷、台阶等细部 构造的绘制，使立面图更加完 整。
05
添加标注和说明
对建筑立面图中的各元素进行 尺寸标注和文字说明，方便理 解和施工。
06
2024/1/24
20
外墙、屋顶等元素的绘制
外墙绘制
根据建筑设计要求，选择合适的 外墙材料和颜色进行绘制，注意 表达墙体的层次和细节。
景观设计领域
该软件可用于景观规划设计中的地形分析、植物 配置等。
5
天正建筑CAD发展历程
初创阶段
天正建筑CAD最初是基于AutoCAD平台开发的建筑设计插件，后来逐渐发展成为独立
的建筑设计软件。
发展壮大阶段
随着软件功能的不断完善和扩展，天正建筑CAD逐渐在建筑设计领域占据重要地位， 成为行业内知名的建筑设计软件之一。
屋顶绘制
根据屋顶的形式和设计要求，利 用CAD的多段线、圆弧等工具进 行绘制，注意表达屋顶的坡度和 排水方向。
材质填充
使用CAD的填充功能，为外墙和 屋顶等元素添加材质填充，增强 图纸的视觉效果。
2024/1/24
21
立面细部处理及标注
立面细部处理
对建筑立面上的细节部分进行精细处理， 如窗框、窗台、檐口等部分的绘制和表
2024/1/24
4
天正建筑CAD应用领域
建筑设计领域
天正建筑CAD广泛应用于各类建筑设计项目， 包括住宅、公共建筑、商业建筑等。
室内设计领域
天正建筑CAD提供丰富的室内设计元素和工具， 支持室内设计师快速完成设计方案。
ABCD
天正建筑使用
1：查看3D视图
输入命令3do，鼠标右键，选择视觉样式，概念，鼠标左键拖住旋转即可。
2：删除
鼠标从右下角选输入e命令删除，所有碰到的框框都能删除，从左往又选，被框住的才能删除。
3：倒墙角（几把直角墙角修改成圆角）
选倒墙角，按R键输入要修改的半径，再选第一面墙，第二面墙。
4：手型拖动
按住鼠标中键，拖动即可。
5：镜像
输入命令mi，从右至左选定目标，选着对称轴，回车。
6：墙体工具
改墙高，改墙后，改墙是否封口。
7;墙体立面
UCS：用户坐标系，用来为绘制异形立面的基础，方便视图。
异形立面，用来会异形墙体。
8：墙生轴网先绘制出墙体，再根据墙体绘制出相对应的轴网。
9：柱齐墙边选柱齐墙边命令，再选指定的墙，回车，再选指定的柱子，在选择指定的柱边。
天正建筑操作大全
天正建筑操作大全天正建筑软件是一款专业的建筑设计与分析软件，广泛应用于建筑设计、结构分析、土木工程等领域。
它具有强大的建模和分析能力，可以模拟各种建筑结构的行为，并提供准确的分析结果。
下面是天正建筑软件的详细操作指南，包括建模、分析和结果输出等方面。
一、建模操作1.创建建模项目：打开天正建筑软件，选择“新建项目”命令，在弹出的对话框中填写项目名称和保存路径，点击“确定”创建项目。
2.绘制基础图形：在项目中选择“基础图形”命令，可以绘制建筑的基础形状，包括墙体、柱子、梁等。
4.创建楼层：选择“新建楼层”命令，在项目中添加楼层，并设置楼层的高度和墙体结构。
6.建模精细化：选择“同步建模”命令，可以对建模结果进行进一步细化，包括增加细节、处理连接等。
二、分析操作1.定义分析类型：选择“分析类型”命令，可以选择不同的分析类型，如静力分析、动力分析、弹性分析等。
2.定义加载条件：选择“加载条件”命令，可以定义建筑结构的各种加载情况，包括活荷载、雪荷载、风荷载等。
3.求解分析问题：选择“求解分析”命令，可以对建筑结构进行数值分析，求解各种力和位移等信息。
4.分析结果可视化：选择“分析结果”命令，可以查看建筑结构的分析结果，并通过图形和表格等方式展示。
三、结果输出1.输出分析报告：选择“输出报告”命令，可以生成详细的分析报告，包括结构的力学参数、安全系数等信息。
2.输出图形文件：选择“输出图纸”命令，可以将分析结果以图形文件的形式输出，如DXF、DWG、BMP等格式。
3.输出模型文件：选择“输出模型”命令，可以将建模结果以模型文件的形式输出，方便其他软件进行后续处理。
4.输出计算书：选择“输出计算书”命令，可以生成结构的计算书，包括各种设计参数和计算公式等内容。
天正建筑操作技巧教程
轴号的在位编辑：双击轴号，对轴号进行编辑修改；
墙体
绘制等分加墙（DFJQ）：选取一边墙，在参数对话框选择分段数，再选择另一边墙，完成等分；
单线变墙（DXBQ）：选择轴线，设置参数后，完成轴线变墙；
墙体分段（QTFD）：对已绘制的墙体，改变部分墙段的厚度；
窗棂展开（CLZK）：对转角窗、凸窗等带转角的窗进行平面展开，选择要展开的窗，点取展开到位置，完成展开；
窗棂映射（CLYS）：在窗棂展开图中，绘制出相应的窗玻璃分割线；选择待映射到的窗，选择待映射的棱线，完成映射；
室内外设施
直线梯段（ZXTD）：设置参数后，设置梯段方向后，选择插入点完成插入；
圆弧梯段（YHTD）：设置参数后，设置梯段方向后，选择插入点完成插入；
天正建筑操作技巧
序号
内容
轴网
绘制轴网（HZZW）→直线轴网：选择“上开”，“左进”输入轴线信息，完成轴线的创建；其中“上进、下进、左进、右进”，为了避免轴线过密而影响标注，使相邻的轴线上下或左右串开（轴线伸出长度）；
绘制轴网（HZZW）→圆弧轴网：选择“圆心角”，“进深”输入圆弧轴角度和同心圆轴间距离；
带形窗（DXC）：设置带形窗参数，选择带形窗经过的墙，进行绘制；
转角窗（ZJC）：设置转角窗参数后，点取墙内角，设置两侧墙的转角距离，完成绘制；同时可以选中凸窗，设置参数后进行凸窗的绘制，绘制方法相同；
门窗编号（MCBH）：选择要编号的门窗，回车后选择自动编号（S），完成编号；
内外翻转（NWFZ）：选择要翻转的门窗，完成门窗开启方向的改变；
任意梯段（RYTD）：先绘制两条参考线，设置参数后，选择左边线和右边线，完成插入；
CAD天正建筑操作使用技巧
CAD天正建筑操作使用技巧1.【CTrl+N无效时之解决办法】CTRL+N是新建命令，但有时候CTRL+N则出现选择面板，这时只需到OP选项里调下设置，操作：（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）2 P* I-k N) Y选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】有时我们会碰到这样的问题，比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效，这时你只需到OP选项里调一下；操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾），标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵没找到这个选项3.【填充无效时之解决办法】有的时候填充时会填充不出来。
除了系统变量需要考虑外。
还需要去OP选项里检查一下。
展开剩余94%OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体，但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体，这时可以如下解决()进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效，反之加选无效，命令：PICKADD 值：0/15.【CAD命令三键还原】如果CAD里的系统变量被人无意更改，或一些参数被人有意调整了怎么办，这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复，但恢复后，有些选项还需要一些调整，例如十字光标的大小等~6.【鼠标中键不好用怎么办呀】正常情况下; CAD的滚轮可用来放大和缩小，还有就是平移（按住），但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人，这时只需调下系统变量mbuttonpan即可初始值： 13 U2 E3 i* u% A3 W/ u* s支持菜单 (.mnu) 文件定义的动作当按住并拖动按钮或滑轮时，支持平移操 : ]【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）好用！！7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾，试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了. 一个命令搞定它，命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）op----显示------图形窗口中显示滚动条即可 .10.【保存的格式】OP----打开和保存----另存为2000格式，为什么要存2000格式呢，因为CAD版本只向下兼容这样用2002 2004 2006都可以打开了，方便操作。
天正使用技巧
1．灵活运用各种菜单① 初学者对图标菜单的位置不熟悉，图标按钮又经常会折叠在一起，往往要花很多时间去打开寻找，这时可利用窗口右边的树状结构屏幕菜单，往往比按钮要好找。
调出屏幕菜单可通过点击：工具→系统配置→显示→选中“在绘图窗口显示AutoCAD屏幕菜单”。
② 设置好AutoCAD的工具条及按钮菜单：一般在窗口上需要保留AutoCAD的“标准工具条”、“物体特性”两个工具条（可通过点击：视区→工具条→ACAD→选中“标准工具条”及“物体特性”）。
此外，还需要天正的“Tool”工具条（可通过：天正（2）→选中“工具”）及“USER1”工具条（可通过：天正（2）→用户菜单→选中“用户菜单一”）。
“USER1”中包含了“捕捉”、“绘制”、“修改”等常用命令，这样等于折叠了三个工具条，可节约空间。
至于天正CAD的其它工具条，可在绘图过程中通过天正（1）、天正（2）选取。
③ 对“天正结构CAD”不熟练时，可以利用Windos95的多任务工作特点，同时运行“天正教学光盘”之“天正系列软件演示”，边学边用（可将演示窗口最小化备用）。
④ 对每一张新图，应通过点击“工具”下拉菜单，调整好“设置图形参数”，建议把跳动的步长减小到10或干脆把“Snap”选项取消；在绘图过程中，再根据需要随时打开“捕捉开关”。
2. 利用天正接口快速转化平面图① 如果该工程的建筑图是由“天正建筑CAD”绘制的，则可利用天正的接口功能将建筑平面图快速转化为结构平面模板图。
作法是：用“天正建筑Ⅱ”打开建筑平面图，点击：天正（2）→接口_条件图→楼板实线→不保留门窗洞口线。
转化完成后，还要将墙线所在的图层(WALL)改变为梁线所在的图层(DWALL)以便在布置楼板钢筋时被识别。
方法是：点击：天正（2）→接口_条件图→“墙线接口”。
改名另存后，就可以用天正结构（2）的“楼板钢筋”菜单来绘制结构平面图了。
要注意梁宽并不等于原来的墙厚，对此可用“模板图编辑”→“改变梁宽”来处理。
精华!天正建筑使用心得
1、让《天正建筑5.0》在AutoCAD中应用自如《天正建筑5.0》软件支持中英文版AutoCAD2000，但英文版运行更稳定。
笔者电脑中安装的是英文版AutoCAD2000，当然下拉式菜单也是英文的，使用不很方便。
安装天正建筑5.0后，试将中文版的ACAD.MNU菜单，载入英文版中使用，这就解决了既快速又方便的问题。
为得心应手的操作AutoCAD的常用作图命令，可在ACAD.MNU菜单中，增加用户菜单项，图1就是笔者增加的《邓氏扩充》菜单的内容，同时还可将尉迟俊岭的“小小工具箱”也增加进去，以便于构件计算和非标准构、配件的作图。
与此同时，在[工具条]中，也可设置具有个性的工具条，图2是笔者将常用的画直线、多段线、圆弧、距离测量、三维面、拉伸面、旋转面、长方体、并集、差集、交集、俯视图、西南等轴测视图、材质、着色、渲染、文字样式、单行文字，以及目标的捕捉和不捕捉等快捷键，编入[邓氏工具条]置于屏幕上端，使用非常方便。
2、频繁使用鼠标右键以加快作图速度鼠标右键是作图的好帮手。
在AotoCAD2000中，鼠标右键常设置为回车和重复执行命令。
安装天正建筑5.0后，鼠标右键成为激发智能化菜单的快捷键，如果要保持AutoCAD的设置，那么在“天正设置”中的[快捷菜单]项下钩选[Ctrl+右键]，这样就两全其美了。
具体的操作是：当执行某命令时，按鼠标右键就是确认操作或回车响应。
当需要重复刚才的操作命令，击右键就可如愿以偿。
当鼠标指着[Tarch5.0]按钮而击右键时，可看到天正建筑5.0的所有子菜单，这时移动鼠标至某子菜单又可智能的显示该项所属的孙菜单。
当鼠标激发某图块后按Ctrl键的同时击鼠标右键，就可弹出[通用编辑]菜单。
当操作鼠标激发某图素，并使某控制夹点变为红色时，击鼠标右键又可调出R2000的通用作图和修改命令。
总之鼠标右键大有作为，应很快熟悉。
3、熟练掌握平面图的绘制方法《天正建筑5.0》是基于三维建筑设计的，要绘制完整的建筑图，必先绘制平面图，只要绘制出平面图，就很容易构造立面图、剖面图和立体图。
天正建筑操作大全
CAD软件在工作中扮演的就是工具的概念，现在施工单位为了提高效率，几乎都采用CAD 出图了，就我所知还继续像以前那样用画图板＋铅笔的施工单位已经寥寥无几。
在介绍我的经验之前还是希望告诉大家一点，如果你还是学生，如果你以后工作单位需要，学CAD技术还是非常有必要的。
就目前建筑行业来看，这两年用计算机代替传统工作方式的转变特别大。
原来必须用手工做的效果图设计等都开始用上计算机辅助设计了。
CAD这块更是应用得早，像设计结构图或者施工图，用CAD软件是最方便不过了。
现在市面上，关于建筑方面的CAD软件有很多，就我们单位而言，主要是使用天正的CAD软件来出图。
在这里我也只能针对天正的CAD版本给大家讲讲建筑施工图设计方面运用CAD技术的一些经验。
现在，虽然天正软件已经升级到了天正6。
由于天正5以后的版本都是采用了自定义实体方式，交流上有点不方便。
所以很多设计院还是在用天正Ⅱ系列的工具集软件。
我希望用天正Ⅱ中的天正建筑3.0制图过程的一些技巧，能给新学习天正的朋友起到一点抛砖引玉的作用。
平面图在做施工图设计时，做平面图成了最主要的步骤之一。
以下是自己总结的一些经常在画图中使用的技巧。
1.伸缩缝等墙线切断建议在散水画完和屋面线搜索完成后再切断，可以避免出现自动绘制错误。
2.天正3的门窗复制命令功能有些问题，可以把要复制的门窗改为高窗，然后拷贝粘贴完成后再换为门窗，这样可以提高门窗插入速度，特别是大批量的复制。
3.用pl画阳台和台阶在有些时候比用天正默认命令画快多了，画完的线归入相应的图层，立面生成的时候一样可以生成阳台和台阶。
立面图立面图的画法和平面图的画法主体上的差别不大。
但在立面的生成上需要多注意一些多余线条的隐藏方法，还有就是对立面标高的标注与修改问题。
1.立面生成：如果柱子不外凸，在立面生成前把柱子隐掉，可以避免再次删除多余生成的外墙线。
反之，柱子外凸的时候把墙隐掉，也可以避免生成多余的外墙线。
2.立面标高的修改：立面或者剖面画完后有时候我们要进行布图打印。
天正的使用方法
天正的使用方法天正使用方法1、天正高版本的图形转向3.0用户传图A、执行【图形导出】命令，导出为T3格式的其他专业图形。
B、在“高级选项->系统->是否启用代理对象”中选“是”启用代理对象，此后保存的2、图形就可以在其它机器上显示和打印，但文件大小会增加。
如何避免天正插件误把天正对象升级为高版本？可用保存低版本图形的命令，此时于命令行键入T91_TSA VEAS存图即可选择你要保存的天正对象版本。
3、为何图形导出后出现的填充和文字丢失？解决方法：1、把天正sys下的GB*.shx字体复制到目标机器的天正3的sys目录下。
1.2、把天正sys下的acad*.pat图案文件复制到上面的同一个目录下。
Q2.天正建筑的试用版对用户作了什么限制？天正建筑试用版对软件的功能基本不限制，主要限制是使用累计时间，一般为几百小时，此外试用版还有一个统一的失效日期，从发行日期起计算，约为一年以上，到期必须更换为新版本。
Q3.如何插入工字型等异形柱子？请用闭合pline绘制轮廓，然后使用“标准柱”命令对话框中“选择Pline创建异形柱”图标创建异形柱，这样的柱子也可以通过构件库插入预定义的异形柱。
Q4.在使用填充功能(BHATCH)时所遇到的问题。
1. 在有尺寸标注和其他符号标注的对象周围填充后，如果尺寸和符号标注有拖动和修改后，会出现标注文字周围有填充的情况。
2. 填充图案多的图形打开和修改都非常慢。
解决方法：填充功能的关联属性将对系统的性能有极大的影响，使用这项功能时，建议清除这个设置，否则系统的速度可能将显著的降低，不同平台有不同设置界面，如下图红框所示。
AutoCAD的图案填充对话框(2010以下平台)AutoCAD的图案填充Ribbon界面(2011以上平台)Q5.在ACAD下移动文字，打开对象捕捉时经常崩溃。
原因：AutoCAD2002下捕捉天正的文字和AutoCAD尺寸标注的交点、AutoCAD文字和AutoCAD尺寸标注的交点，都容易导致AutoCAD崩溃，特别是使用ROMAND之类的双线字体以及个别汉字字体，如某种hztxt.sh字体文件时。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第一章轴网柱子绘制轴网：“直线轴网”：用来绘制轴网，有上开，下开，左进，右进。
更改参数来建立轴网。
圆弧轴网：一定要更改默认内弧半径，及进深。
共用轴线非常重要，用来共用轴线方便添加轴号。
移动鼠标来决定方向。
墙生轴网：通过已经绘制过的墙体来生成轴网。
因为设计中经常变更墙体，而后来生成轴网。
两点轴标：用来快速标轴号，分单侧标和双侧标。
共用轴号要选定共的选标直线后选弧线。
编辑轴标：用来修改错误的轴号，通过双击来更改。
更改过后要重排轴号，点选任意一个轴号，打右键选重排轴号；删除轴号，框选轴号来删除。
添补轴号，先选轴号然后根据提示来添补轴号。
逐点轴标，根据提示来逐点增加。
轴线裁剪：用于裁切多余的轴线，主要用来修剪掉不用来建立墙体的线。
可以用CAD修剪命令。
轴改线型：用来更改轴网线型。
一般用于最后一步来更改。
比例可以通过“细节”来更改。
第二章墙体绘制墙体：用于绘制墙体，其中有关墙体的类型，优先级，以及墙体的厚度标高。
等分加墙：用于在两段已经绘制完的墙体中通过“等分”来增加墙体。
单线变墙：用于将绘制完的轴网快速变成自定义的有宽度的外墙及内墙，默认“勾选”上墙生轴网，其中有关保留基线的选项就是保留基线，但是若不勾选墙生轴网的话，会自动将轴网变成墙。
倒墙角：用于将墙角倒成有圆角的墙体。
修墙角：同多线编辑工具类似，目的是为将十字墙修剪成打开状态。
可以使用“EX”延伸命令来将墙体延伸。
墙体编辑命令：可以双击墙体来打开墙体编辑，其中有“分段编辑”，默认状态为不勾选，勾选上后可以更改墙体，将墙体分段更改类型及种类宽度。
材料填充选项通过打开选项，来打开天正加粗选项。
也可打开右下角填充，加粗按键。
玻璃幕墙：玻璃幕墙是通过绘制墙体命令通过“材料”选项来设置的，可以双击玻璃幕墙来打开其设置菜单来更改类型，可以更改横向及竖向分格及坚挺、横框尺寸。
虚墙作用：是在绘制墙体中用途选项中打开的，绘制虚墙的目的是为了计算本身没有的房间尺寸的。
基线对齐：用于纠正基线不对齐或不精确对齐而导致墙体显示或搜索房间出错。
选择基线的新端点，然后两个墙体，这样可以更改墙体错误。
边线对齐：对齐墙边并维持“基线”不变，边线偏移到指定位置的。
看提示，选墙边通过的点，即边墙将来要到达的位置。
用来将墙体移动至轴外或轴内。
净距偏移：和CAD中的偏移命令一致，用来偏移墙体，选择净距偏移，提示输入距离，提示选择墙体，用来偏移哪一侧的墙体。
墙保温层：用来给墙增加保温层，可以通过识别内外来识别外墙来快速增加保温层，其中保温层也是有厚度的。
也可一次性造择“消保温层”。
墙体造型：用来增加凸或凹的墙体，通过绘制线来增加墙体。
也可双击更改墙体属性。
墙体工具：其中一些参数都可以通过双击墙体来更改墙体属性。
平行生线是用来对墙体生线，墙端封口用来更改墙体是否封口，不影响墙体在三维中的显示。
墙体立面：墙面UCS是用来确定哪一个立面为正立面，异型立面用来将墙体通过不闭合的多段线进行修剪，而矩形立面是用来恢复修剪过的墙体。
识别内外：用来针对内墙及外墙的识别，可以通过识别见外，来识别；也可以手动指定内外墙。
可以将指定过的外墙来加亮显示。
墙生轴网：通过已经绘制过的墙体来生成轴网。
因为设计中经常变更墙体，而后来生成轴网。
标准柱：在轴网柱子下方菜单，一定要有墙体存在。
选择标准柱后参数也需要选择。
默认是左下角第一个插入选项，效率不太高。
第二个选项是沿轴线布置，即轴线交叉点全部布置柱子。
第三个为在指定的矩形区域内所有交点全部插入柱子。
第四个为替换柱子，设置参数后点选替换。
柱齐墙边：将柱子对齐至墙边的角点处。
根据提示来选择对齐的边及柱子的边角柱：提示选择墙角，更改长度及宽度参数。
构造柱：可以在任意位置点选添加构造柱。
异形柱：选择异形柱后提示选择封闭的多段线，将封闭的多段线转换成异形柱。
普通门的创建：点选门窗，打开门窗参数，来创建门和窗。
可以手动更改门窗编号，及门高、门宽、门槛高。
最下方分两组工具栏，第一组为插入方式，第二组为插入门或窗。
第一个为自由插入门，换shift来切换门的开启方向，也可输入距离来确定门距轴线交点的距离来定位，换table键用以切换两侧距离的输入，如果更改门窗的尺寸一定要更改门窗的编号。
第二个为按直墙顺序插入门窗，先选取墙体，在要插入门窗的位置附近点选，按提示输入距离，然后按提示S和D翻转门窗。
第三个为按轴线等分插入门窗，先在墙体任意点选，然后按S选择轴线，先选第一根，后选第二根，再按提示输入要插入的门窗个数。
即完成在两根轴线之间等分插入门窗。
第四个为按墙段等分插入门窗，输入数目可以在此段墙体上等分插入门窗。
方便在一段墙体中间插入门窗。
第五个为跺宽定距插入，指在距离墙跺一定位置处插入门窗。
此时一定要注意“距离”参数，决定了跺的宽度。
第六个为轴线定距插入，即从距离最近的轴线偏移参数中的距离来插入门窗。
第七个为按角度在弧形墙上插入门窗，按绝对角度插入。
第八个为充满整个墙段插入门窗，即在整个墙段上插入门窗。
第九个为插入上层门窗，前提为必须有下层窗才能插入上层窗。
先选择下层窗，其中，插入上层窗中的距离参数为距离下一层窗的距离。
“高窗”不需要选择下层窗，以虚线显示。
更换门样式：点选门窗框可以用来更改门窗样式，一定要更改编号。
普通窗：选择门窗后选择窗工具按钮，定义编号、窗宽、窗高及窗台高度。
更换窗样式：点选样式框来更改样式。
其它门窗种类：选择“门连窗”更改参数来添加门连窗。
“子母门”选择大门样式及小门样式，及门宽参数。
“弧窗”：此种方式只能在弧墙中插入，不能在直墙中插入。
“凸窗”：更改编号、“型式”、及参数。
默认没有左侧及右侧挡板，如果勾选则左右挡板将以墙体显示。
“矩形洞及异形洞”：一般类似抽风机的位置的空洞用此种方法在墙体上插入一个空的墙洞。
矩形洞是穿透墙体的，如果不想穿透墙体只能使用“异形洞”命令：选选择墙体一侧，然后选择墙面上洞口封闭多段线，同墙面UCS一样，先确定墙体的立面，然后在墙体上绘制封闭的多段线，根据提示设置编号及洞深是否穿透墙体。
组合门窗：同门连窗不同，用于特别要求的门窗插入。
前提是必须要有门和窗存在。
分别选择分开的门和窗可将门和窗组合在一起。
带形窗：与凸窗相似，是跨越多段墙体多段普通窗的一个组合，各扇窗共用一个代号。
例如：在一段“T型凸墙”上插入一个窗。
或做一条直线为辅助线，在辅助线一侧墙体上插入带形窗。
转角窗：用于在墙角转角处插入角窗。
根据提示先选墙内角，再输入2段距离就可在此墙角处插入转角窗。
双击更改其属性。
凸窗参数用来设置转角处窗户的凸出。
门窗编号及检查：“门窗检查”用以检查绘图过程中漏写或冲突的门窗。
点选“门窗编号”后选择类型样式一样的框选后给定一个统一编号。
门窗表：用以快速准确创建整幅图中所有的门窗。
新建工程及门窗总表：必须建立新的工程后才能创建门窗总表。
内外翻转及左右翻转用以将绘制过的门窗翻转。
或打右键可以执行命令。
门窗工具：“编号复位”用以将门窗编号复位至标准位置。
“编号后缀”用以在门窗后添加后缀的文字说明。
“门窗套”用以在门或窗的两侧添加墙跺，参数调整来增加伸出墙长度及门窗套宽度。
门口线：给一个或多个门的某一侧加上门口线，表示门槛或者门两侧地面标高不同。
一般用于表示卫生间、厨房和客厅卧室之间的标高不同。
选择一个门在哪一侧添加将鼠标在哪一侧点击。
加装饰套：具体看参数调节。
一定要注意内外参数。
窗棂展开：用以展开窗户来计算面积。
窗棂映射：可以将平面状态下的窗户图形不愿映射成有窗格的窗户。
可以先展开，再修改后进行映射。
门窗原型及入库：可以自己定义一个二维的平面图来设计窗户。
选点选一个窗户后，然后在平面上更改二维图形，然后点选门窗入库，可以将自己定义过的门窗放入库中。
例如将窗的一条直线更改成弧线等。
第五章楼梯其他直线梯段：起始高度为楼梯最底端居地面的高度，梯段高度为楼梯最底端到最顶端的高度，即楼梯总高也相当于此层楼层的高度。
梯段宽度为单侧楼梯宽度，长度为楼梯长度，踏步高度宽度及数目。
根据提示来选择是否翻转，注意更改基点“T”来更改基点。
添加扶手：点选哪一侧就在哪一侧添加扶手。
扶手宽度、扶手顶面高度、扶手距边宽度。
要添加栏杆需要调用三维建模——造型对象——栏杆库添加栏杆。
然后选择“路径排列”，先选路径，再选单元栏杆，就可以添加栏杆了。
圆弧梯段：指定外圆半径及内圆半径来指定大小也可以添加扶手。
任意梯段：用来通过自己绘制的线来任意造型。
绘制楼梯左右边线，可以是直线也可以是弧线。
点选左右线后弹出任意梯段对话框，修改参数即可以添加楼梯了。
如果勾选“做为坡道”就成为一个坡道。
双跑楼梯：修改参数，双击进行修改。
上下踏步数目如果不能修改，一定要注意是否设置成了“坡道”。
连接扶手：连接扶手必须要有”两个“扶手，首先添加扶手，点选梯段，然后确定参数，来添加扶手。
选择第一个扶手，第二个扶手即可连接两个扶手。
多跑楼梯：注意基线在左还是在右。
可以绘制一根多段线来添加多跑楼梯，可以通过夹点操作来更改每一跑的层数。
电梯绘制：电梯的绘制必须在一个填充封装的房间内，用来做为电梯井的。
更改参数即可。
其中轿厢和平衡块为二维线框模式。
只是在三维状态下增加了一个门。
可以双击电梯门来更改门的样式及大小，在二维状态下来更改门在墙外侧还是内侧。
自动扶梯：只是二维图形，不存在三维的图形。
基点定位用以定位基点。
阳台：第二个为矩形三面阳台，最常使用，绘制方法是拖动绘制，翻转是“F”。
第一个为凹阳台，用以在两互相“平行”的墙内侧绘制向内凹陷的阳台，修改参数后选择起点与终点即可添加，“注意伸出距离”。
第三个为阴角阳台，主要用于存在两面“垂直”的墙体时的阳台的绘制。
第四个为沿墙偏移绘制阳台，点选两垂直的墙的两侧，然后框选需要偏移出的墙体包括门窗。
第五个为任意绘制阳台，可以通过鼠标任意点选来绘制不同造型的阳台，绘制完线后框选临近的墙体就可以绘制任意造型的阳台。
第五个为选择已有路径生成阳台，可以用直线圆弧或多段线绘制成路径然后生成阳台。
台阶：同绘制阳台方法类似。
说明与阳台一致。
最后两个为基线为平台或外轮廓线，分别对应不同位置的台阶。
可以双击来更改。
坡道：更改参数来直接绘制。
更改平齐方式。
主要用于车库的位置处。
散水：可以双击散水来更改截面，前提是自己绘制一个散水截面的多段线。
第六章房间屋顶搜索房间：点选命令后勾选参数，然后框选墙体，参数如下搜索房间后会自动添加一个120厚的地板。
双击房间名称来更改名称，可以选择编号及常用名称。
（点选名称栏可以在右侧更改名称）。
增加虚墙来创建在同一个区域内不同功能的房间名称及面积。
（如客厅和餐厅是连在一起的，就可以用添加虚墙来增加查询）查询阳台：点查询面积按钮后，移动鼠标到任意一个房间将会自动添加一个自动查询出来的面积。
如果需要查询阳台则看命令行提示可以查询阳台面积。
