电子陶瓷材料的制备与应用
电子陶瓷生产工艺
电子陶瓷生产工艺

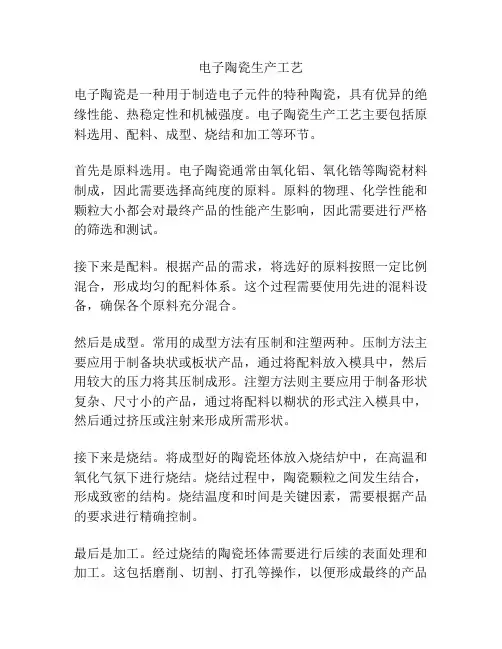

电子陶瓷是一种用于制造电子元件的特种陶瓷，具有优异的绝缘性能、热稳定性和机械强度。
电子陶瓷生产工艺主要包括原料选用、配料、成型、烧结和加工等环节。
首先是原料选用。
电子陶瓷通常由氧化铝、氧化锆等陶瓷材料制成，因此需要选择高纯度的原料。
原料的物理、化学性能和颗粒大小都会对最终产品的性能产生影响，因此需要进行严格的筛选和测试。
接下来是配料。
根据产品的需求，将选好的原料按照一定比例混合，形成均匀的配料体系。
这个过程需要使用先进的混料设备，确保各个原料充分混合。
然后是成型。
常用的成型方法有压制和注塑两种。
压制方法主要应用于制备块状或板状产品，通过将配料放入模具中，然后用较大的压力将其压制成形。
注塑方法则主要应用于制备形状复杂、尺寸小的产品，通过将配料以糊状的形式注入模具中，然后通过挤压或注射来形成所需形状。
接下来是烧结。
将成型好的陶瓷坯体放入烧结炉中，在高温和氧化气氛下进行烧结。
烧结过程中，陶瓷颗粒之间发生结合，形成致密的结构。
烧结温度和时间是关键因素，需要根据产品的要求进行精确控制。
最后是加工。
经过烧结的陶瓷坯体需要进行后续的表面处理和加工。
这包括磨削、切割、打孔等操作，以便形成最终的产品
形状和尺寸，并且提高其表面质量。
总的来说，电子陶瓷生产工艺包括原料选用、配料、成型、烧结和加工等环节。
通过精确的工艺控制和优化，可以制备出性能优异的电子陶瓷产品，用于电子器件的制造。
信息功能陶瓷材料及应用 (1)
信息功能陶瓷材料及应用材料五班石海军信息材料－是为实现信息探测、传输、存储、显示和处理等功能而使用的材料。
〔信息就是用符号、信号或消息所包含的内容，来消除客观事物认识的不确定性。
〕信息材料包括：信息探测材料，信息传输材料，信息存储材料，信息处理材料。
信息探测材料：对电、磁、光、声、热辐射、压力变化或化学物质敏感的材料。
可用来制成传感器，用于各种探测系统，如电磁敏感材料、光敏材料、压电材料等。
信息传输材料：主要用于对电子信息的传输，如光纤、电缆等等。
信息存储材料：包括磁存储材料、光存储材料、磁光存储材料、相变存储材料、铁电介质存储材料、半导体动态存储材料等等。
信息处理材料：包括对各种电子信息的处理、加工以及转换，使其发挥相应功能的材料。
按材料种类分类：半导体信息材料，信息功能陶瓷材料，有机信息材料信息薄膜材料，等等.信息功能陶瓷材料〔陶瓷是以无机非金属矿物为主要原料以及各种天然矿物经过粉碎混炼、成型和煅烧制得的材料以及各种制品。
〕信息功能陶瓷的制备工艺：氧化物法/固相反应烧结法，湿化学法，复合法。
氧化物法/固相反应烧结法。
优点：工艺成熟、成本低廉，适合于批量化大生产。
缺点：材料成分容易偏析，性能难以精确控制。
1原料的选择与处理选择原料是非常重要的环节，因为原料的纯度、活性与结晶结构是影响产品性能的重要因素。
原料是直接参加固相反应并生成功能陶瓷的组成成分，从而从根本上决定着材料的性能。
不同产地的原料或即使是相同厂家的原料在纯度、活性、颗粒形状和粒径分布、杂质含量等方面差别很大，进而对陶瓷的性能产生较大的影响。
2计算、配料原料确定后，配方就是决定产品性能的关键了，选择不同的配方就意味着得到不同性能的材料。
具体的配方多数是在系统研究的成果和理论的定性指导下按照使用要求确定的。
3一次球磨球磨是影响产品质量的重要工序。
一次球磨得目的主要是混合均匀，以利于预烧时固相反应完全。
球磨中通过介质球与原料的撞击、碾压、摩擦将粉料磨细并混合均匀，粉料比表面积上升，自由能上升，从而使烧结时固相反应加快而且完全。
新型材料陶瓷的制备和性能分析
新型材料陶瓷的制备和性能分析陶瓷是一种非金属材料，最早出现于新石器时代，被用来制作陶器。
如今，随着技术的不断进步，陶瓷在各个领域的应用也越来越广泛，如建筑、医疗、航空航天等。
本文将介绍新型材料陶瓷的制备和性能分析。
一、新型材料陶瓷的制备新型材料陶瓷是相对于传统陶瓷而言的，特征在于具有更高的强度、硬度、抗磨损、高温抗性等性能。
其制备过程也与传统陶瓷有所不同，主要包括以下几个步骤：1、原料准备：新型材料陶瓷的原料主要由氧化物、碳化物、氮化物等复合粉末组成，这些粉末的配比关系要根据所需陶瓷的性能进行确定。
一般来说，原料的粒度越小，制备出来的陶瓷的性能就越好。
2、混合：将各种原料按照一定比例混合均匀，可以采用干法混合或湿法混合。
3、成型：新型材料陶瓷的成型方式主要有压制成型、注射成型、挤出成型等。
其中，压制成型是最为常见的一种，可以根据所需形状选择不同的模具进行压制。
4、烧结：成型后的陶瓷需要进行烧结处理，这是制备陶瓷的关键步骤之一。
通过高温烧结可以使陶瓷粉末之间产生化学反应，增强陶瓷的密实性、强度和硬度。
二、新型材料陶瓷的性能分析1、硬度：新型材料陶瓷的硬度非常高，可以达到非常高的洛氏硬度（HRA），这是其应用于加工、切削等领域的一大优势。
例如，氧化锆陶瓷可达到90 HRA以上，远高于传统磨具（如碳化硅、氮化硅）和金属工具（如合金钢）。
2、抗磨损：新型材料陶瓷的抗磨损性非常优异，可应用于耐磨涂层等领域。
例如，氧化铝陶瓷的磨损率很低，可以大幅减少设备运行停机时间，节约生产成本。
3、高温抗性：新型材料陶瓷具有出色的高温抗性，特别是钨化合物陶瓷，其熔点可高达2400℃以上，可以承受非常高的温度。
此外，新型陶瓷应用于水泵、汽轮机、燃气轮机等领域时，能带来更高的效率和更长的寿命。
4、导电性：新型材料陶瓷的导电性也非常优秀，可以应用于电气、电子等领域。
例如，氧化锆陶瓷可用于高压电容器、电磁波透明材料等。
总之，新型材料陶瓷具有非常广泛的应用前景，而其制备和性能分析也是陶瓷领域研究的热点之一。
陶瓷能源材料的制备及其在新能源领域中的应用
陶瓷能源材料的制备及其在新能源领域中的应用随着全球能源需求的不断增长和对传统能源的严重依赖，发展新能源已成为当今世界的一项紧迫任务。
在新能源的发展过程中，陶瓷能源材料的制备和应用成为一个备受关注的领域。
因其具有优异的热稳定性、耐腐蚀性以及良好的导电性能和光学性能，陶瓷材料在新能源领域中具有广阔的应用前景。
本文将重点讨论陶瓷能源材料的制备方法及其在新能源领域中的应用。
首先，陶瓷能源材料的制备是实现其应用的关键。
目前，常见的陶瓷能源材料制备方法主要包括溶胶-凝胶法、沉淀法、高温烧结法、电化学沉积法等。
溶胶-凝胶法是一种常用的制备陶瓷材料的方法。
通过混合溶胶和凝胶，经过凝胶化、干燥和烧结等步骤，可以得到具有较高纯度和均匀微观结构的陶瓷材料。
此外，沉淀法和高温烧结法也是制备陶瓷材料的常见方法。
沉淀法通过沉淀反应生成陶瓷颗粒，然后通过高温烧结使其结晶并致密化。
电化学沉积法则是通过电化学方法在电极表面沉积陶瓷材料。
陶瓷能源材料在新能源领域中有着广泛的应用。
其中一个重要的应用领域是太阳能电池。
陶瓷材料能够通过吸收太阳光中的能量来产生电力，可以作为太阳能电池的关键组件。
例如，一些钙钛矿陶瓷材料具有优异的光吸收性能和电子传导性能，可以用于制备高效的太阳能电池。
此外，钙钛矿材料还具有较低的成本和丰富的资源，使其成为太阳能电池领域的重要发展方向。
另一个重要的应用领域是燃料电池。
燃料电池是一种将化学能转化为电能的装置，具有高能量转化效率和环保的特点。
陶瓷材料在燃料电池中起到关键的作用，主要应用于电解质和催化剂。
陶瓷电解质可以在高温下实现离子传导，并具有良好的稳定性和耐腐蚀性，可以用于制备固体氧化物燃料电池。
同时，陶瓷催化剂具有较高的电化学活性和化学稳定性，可以提高燃料电池的性能和寿命。
此外，陶瓷能源材料还应用于储能设备，如锂离子电池和超级电容器。
锂离子电池是一种广泛应用于电子设备和电动车辆的储能装置，而陶瓷材料可以充当锂离子电池的电解质和正负极材料。
陶瓷材料在工程中的应用及其相关技术
陶瓷材料在工程中的应用及其相关技术陶瓷材料作为一种非金属材料，具有优异的物理、化学性能，被广泛应用于工程领域。
它们具有高温抗氧化性、耐腐蚀性、硬度高等特点，在电子、能源、航空航天等行业发挥着重要的作用。
本文将重点介绍陶瓷材料在工程中的应用以及相关的技术。
陶瓷材料的种类丰富多样，常见的有氧化铝陶瓷、氧化锆陶瓷、氧化硼陶瓷等。
在工程中，陶瓷材料常被用作结构材料、绝缘材料和耐磨材料等。
首先，陶瓷材料在结构材料中的应用十分广泛。
由于其高温抗氧化性和耐腐蚀性，陶瓷材料常被用于高温环境下的结构件，如燃烧室、透明窗口等。
例如，航空发动机中的涡轮叶片常采用氮化硅陶瓷材料制造，能够承受高温高压的工作环境。
此外，陶瓷材料还被广泛应用于化学反应器、催化剂和热交换器等领域，能够提供稳定的化学反应环境和高效的催化效果。
其次，陶瓷材料在绝缘材料中也有着重要的应用。
由于其低导电率和高绝缘性能，陶瓷材料常被用于电子器件的绝缘隔离层。
例如，电子芯片中的电子元件常采用氧化铝陶瓷作为绝缘层，能够有效防止电子元件之间的干扰和短路现象。
此外，陶瓷材料还被广泛应用于电力设备、电容器和电磁波屏蔽材料等领域，能够提供可靠的电绝缘性能。
最后，陶瓷材料在耐磨材料中的应用也十分重要。
由于其硬度高、耐磨性好，陶瓷材料常被用于磨料、切割工具等领域。
例如，陶瓷刀片常被用于切割硬质材料，如玻璃、石材等。
此外，陶瓷材料还被广泛应用于磨料磨具、陶瓷轴承和切割磨具等领域，能够提供良好的耐磨性能和切割效果。
为了提高陶瓷材料在工程中的应用性能，相关的技术也不断发展。
其中，陶瓷材料的制备技术是关键之一。
常见的陶瓷制备技术包括烧结法、溶胶-凝胶法和等离子喷涂法等。
烧结法是最常用的制备陶瓷材料的方法，通过高温下的烧结过程，可将陶瓷粉体形成致密的结构。
溶胶-凝胶法则是一种可控制备陶瓷材料的方法，通过溶胶凝胶过程形成纳米级陶瓷粉体，具有粒径小、成分均匀等优点。
等离子喷涂法则是一种将陶瓷粉末喷涂在基底上形成涂层的技术，具有快速、均匀、高效等优势。
介电陶瓷制备原理及应用
介电陶瓷制备原理及应用介电陶瓷是一种在电场作用下具有高电介质常数和低电导率的陶瓷材料。
其制备原理主要是通过合成、成型、烧结和后处理等步骤完成。
首先，介电陶瓷的合成主要依靠化学方法或物理方法。
化学方法一般是通过溶胶-凝胶法、水热法或共沉淀法等将金属离子与酸碱盐等反应生成介电陶瓷材料的前驱体。
而物理方法则是通过固相反应、熔融法或热反应合成所需的化合物。
第二步是成型。
常见的成型方法包括注塑成型、压片成型、涂覆成型和压坯成型等。
其中，注塑成型是一种常用的方法，通过将粉末与有机溶剂混合形成浆料，然后利用注塑机将浆料注入模具，最后通过烘干将浆料固化成形。
第三步是烧结。
通过高温烧结可以使得陶瓷晶体生长并形成致密的结构。
烧结温度和时间的选取主要根据材料的组成和烧结性能要求。
烧结过程中必须注意控制氧气分压和烧结温度，以保证陶瓷材料的物理性能。
最后，烧结后的介电陶瓷通常需要进行后处理，如热处理、压制、抛光和涂层等。
这些后处理工艺可以改善介电陶瓷的性能，增加材料的稳定性和耐久性。
介电陶瓷的应用非常广泛。
一方面，由于其高电介质常数和低电导率的特点，介电陶瓷常被应用于电容器、超声换能器和压电换能器等电子产品中。
另一方面，介电陶瓷具有良好的介电性能和化学稳定性，所以也常被用于制备传感器、滤波器和微波器件等。
此外，介电陶瓷还具有良好的机械性能和耐热性能，因此它们也被广泛应用于高温环境下的工业设备和航空航天器件中。
例如，介电陶瓷可用于制备氧化锆烧结体，用于航空航天中的热变形测量和高温压力传感器等。
总的来说，介电陶瓷制备原理主要包括合成、成型、烧结和后处理等步骤。
而其应用范围广泛，常用于电子产品、传感器、过滤器以及高温环境下的工业设备和航空航天器件等领域。
电子封装用陶瓷基板材料及其制备工艺
泛。
陶瓷基片主要包括氧化铍(BeO)、氧化铝(Al2O3)和氮化铝(AlN)、氮化硅(Si3N4)。
与其他陶瓷材料相比，Si3N4陶瓷基片具有很高的电绝缘性能和化学稳定性，热稳定性好，机械强度大，可用于制造高集成度大规模集成电路板。
几种陶瓷基片材料性能比较从结构与制造工艺而言，陶瓷基板又可分为HTCC、LTCC、TFC、DBC、DPC等。
高温共烧多层陶瓷基板(HTCC)HTCC，又称高温共烧多层陶瓷基板。
制备过程中先将陶瓷粉(Al2O3或AlN)加入有机黏结剂，混合均匀后成为膏状浆料，接着利用刮刀将浆料刮成片状，再通过干燥工艺使片状浆料形成生坯;然后依据各层的设计钻导通孔，采用丝网印刷金属浆料进行布线和填孔，最后将各生坯层叠加，置于高温炉(1600℃)中烧结而成。
此制备过程因为烧结温度较高，导致金属导体材料的选择受限(主要为熔点较高但导电性较差的钨、钼、锰等金属)，制作成本高，热导率一般在20~200W/(m·℃)。
低温共烧陶瓷基板(LTCC)LTCC，又称低温共烧陶瓷基板，其制备工艺与HTCC类似，只是在Al2O3粉中混入质量分数30%~50%的低熔点玻璃料，使烧结温度降低至850~900℃，因此可以采用导电率较好的金、银作为电极材料和布线材料。
因为LTCC采用丝网印刷技术制作金属线路，有可能因张网问题造成对位误差;而且多层陶瓷叠压烧结时还存在收缩比例差异问题，影响成品率。
为了提高LTCC导热性能，可在贴片区增加导热孔或导电孔，但成本增加。
厚膜陶瓷基板(TFC)相对于LTCC和HTCC，TFC为一种后烧陶瓷基板。
采用丝网印刷技术将金属浆料涂覆在陶瓷基片表面，经过干燥、高温烧结(700~800℃)后制备。
金属浆料一般由金属粉末、有机树脂和玻璃等组分。
经高温烧结，树脂粘合剂被燃烧掉，剩下的几乎都是纯金属，由于玻璃质粘合作用在陶瓷基板表面。
烧结后的金属层厚度为10~20μm，最小线宽为0.3mm。
《电子陶瓷》课件
在陶瓷表面涂覆金属、介质等材 料，以提高其导电、绝缘、耐腐
蚀等性能。
表面加工
对陶瓷表面进行研磨、抛光、刻蚀 等加工，以提高其表面光洁度和满 足特定需求。
连接与封装
将陶瓷与其他材料连接或封装在一 起，以实现其在实际应用中的功能 。
03
电子陶瓷的性能与测试
电学性能
总结词
电子陶瓷的电学性能是其最主要的特性之一，包括介电常数、电阻率、介质损耗等参数。
热膨胀系数是衡量电子陶瓷在温度变化下尺寸稳定性的重要参数，过大的热膨胀系数可能导致陶瓷在 温度变化时产生破裂。热导率则决定了电子陶瓷的散热性能，高导热性能的电子陶瓷能够快速地将内 部产生的热量传导出去，提高电子器件的稳定性和寿命。
机械性能
总结词
机械性能是指电子陶瓷在受力情况下的强度、硬度、耐磨性 等特性。
详细描述
机械强度决定了电子陶瓷在受到外力作用时的抗破裂能力， 是评价其可靠性及使用寿命的重要指标。硬度则影响了电子 陶瓷的耐磨性能，硬度高的电子陶瓷具有更好的耐磨损特性 。
可靠性测试
总结词
可靠性测试是评估电子陶瓷在实际使用中稳定性和可靠性的重要手段。
详细描述
可靠性测试包括寿命测试、环境适应性测试和耐久性测试等。通过这些测试可 以了解电子陶瓷在不同环境条件和工作状态下的性能表现，从而对其在实际应 用中的可靠性做出评估。
应用领域的拓展与交叉学科的发展
应用领域拓展
积极探索电子陶瓷材料在5G通信、新能源 汽车、物联网等领域的应用，推动电子陶瓷 技术的创新发展。
交叉学科发展
加强电子陶瓷材料与物理学、化学、生物学 等学科的交叉融合，开拓新的应用领域和研 究方向，促进电子陶瓷技术的多元化发展。
高性能陶瓷材料在电子工程中的应用
高性能陶瓷材料在电子工程中的应用在电子工程领域中，高性能陶瓷材料广泛应用于各种电子设备和组件中。
这些材料以其优异的绝缘性能、高温稳定性和机械强度而闻名，为电子工程师提供了卓越的设计和工艺解决方案。
在本文中，我们将探讨高性能陶瓷材料在电子工程中的应用，并深入研究它们的特性和优势。
首先，高性能陶瓷材料在电子工程中的一个主要应用是作为电子封装材料。
电子封装是保护电子器件免受环境因素损害的关键步骤。
传统的封装材料如塑料在高温、高湿、腐蚀性气体等恶劣条件下表现不佳。
而高性能陶瓷材料由于其出色的绝缘性能和化学稳定性，成为更可靠的替代品。
例如，氮化硅陶瓷具有良好的热导性和电绝缘性，广泛应用于功率电子器件的封装和散热系统中。
其次，高性能陶瓷材料在电子电路中的应用也相当重要。
电子电路需要稳定的材料来支撑电子元件，同时具备优异的电绝缘性能和导电性能。
氧化铝陶瓷材料具有良好的绝缘性能和导热性能，被广泛应用于电子基板和电路板制造中。
此外，钛酸锶钡陶瓷是一种具有压电性能的陶瓷材料，可用于制造压电传感器和压电微马达等电子元件，其特性在传感器和电动汽车等领域发挥着重要的作用。
高性能陶瓷材料还在电子陶瓷器件中发挥着重要的作用。
电子陶瓷器件是一种能够实现电子信号转换、储存和放大等功能的器件。
钛酸锂陶瓷是一种具有良好电介质性能和稳定的陶瓷材料，被广泛应用于滤波器、电容器和压电换能器等电子器件中。
此外，铝电容器作为高性能电子器件中的重要部分，其电介质层常采用陶瓷材料制造，以提供更稳定和可靠的性能。
高性能陶瓷材料在电子工程中的应用还涉及到传感器技术。
传感器是一种能够将物理量或化学量转换成电信号的装置，广泛应用于自动化控制、环境监测和医疗诊断等领域。
红外陶瓷是一种可见光透射和红外光吸收的陶瓷材料，常用于红外传感器和红外传导装置中。
另外，氮化硼陶瓷是一种优秀的压力传感器材料，其高硬度和耐腐蚀性能使其成为制造高精度压力传感器的理想材料。
除了上述应用，高性能陶瓷材料还被广泛运用于电子尺寸精密加工和熔融法制备等领域。
叠堆压电陶瓷
叠堆压电陶瓷叠堆压电陶瓷是一种重要的功能材料，具有广泛的应用前景。
它以其独特的压电效应，被广泛应用于传感器、电器设备和医疗领域等。
在本文中，将介绍叠堆压电陶瓷的基本原理、制备方法和应用领域，并探讨其未来的发展潜力。
叠堆压电陶瓷是一种由铅酸锆钛（PZT）等压电材料制成的薄片，每个薄片都可以发生压电效应。
叠堆压电陶瓷的主要原理是由于材料内部存在的极化电荷和压力的相互作用。
当叠堆陶瓷收到外部压力时，其中的压电材料会发生变形，导致内部的极化电荷重新排列，从而产生电荷积累和电场变化，最终产生压电效应。
这种效应可以用于传感器的敏感元件，通过测量电荷和电场的变化来确定外界的压力、温度或应变等。
制备叠堆压电陶瓷的方法有几种。
最常用的方法是通过固相反应制备PZT陶瓷粉末，然后将其压制成薄片。
制备PZT粉末的方法包括湿法、干法和溶胶凝胶法等。
湿法方法将金属盐溶解在溶剂中，然后加入反应剂使其发生反应。
干法方法则是在高温下将金属氧化物混合，在氧化还原反应中生成PZT粉末。
溶胶凝胶法则是将金属酸盐与溶剂混合，制备胶体溶胶，然后通过干燥和烧结制备PZT陶瓷。
叠堆压电陶瓷具有许多广泛的应用领域。
其中最重要的是传感器领域，例如压力传感器、力传感器、加速度传感器和温度传感器等。
这些传感器使用叠堆压电陶瓷的压电效应来测量压力、力量、加速度和温度的变化，广泛应用于工业控制、航空航天和医疗仪器等领域。
此外，叠堆压电陶瓷还可以用于电子设备中的驱动器和振荡器，以及声学设备中的扬声器和麦克风等。
叠堆压电陶瓷还有许多其他的应用领域。
例如，它可以用于制作节能玻璃，通过电荷积累和电场变化控制玻璃的透明度，实现自动调节室内光照的功能。
此外，叠堆压电陶瓷还可以用于医疗领域，例如制作超声波传感器和声波手术刀等。
通过利用其压电效应，可以实现对病人的无创检测和治疗。
随着科技的进步，叠堆压电陶瓷的发展潜力仍然巨大。
首先，制备方法的改进将有助于提高陶瓷的性能和稳定性。
钛酸钡功能陶瓷制备及应用
纳米钛酸钡制备工艺的研究进展摘要：综述了目前国内外制备纳米陶瓷材料BaTiO 粉体的主要方法，包括固相烧结法、化学沉淀法和水热合成法等多种工艺，分析了各种合成方法制备工艺的特点与不足，并提出了其发展方向。
关键词：纳米钛酸钡；电子陶瓷；制备工艺；研究进展Abstract：Barium titanate(BaTiO3)is an important functional dielectric materials．A number of recent advancementpreparation technology of BaTiO3 were reviewed in this paper．The most important method such as the sol—gel，hydrothermal and chemical precipitation are introduced．The merit and drawback of these techniques were discussed．The developments of the preparation technology of nm-sized barium titanate is presented．Key words：nano-barium titanate；electronic ceramic；preparation technology ；advance1前言钛酸钡是电子陶瓷材料的基础原料，被称为电子陶瓷业的支柱。
它具有高介电常数、低介电损耗、优良的铁电、压电、耐压和绝缘性能，被广泛的应用于制造陶瓷敏感元件，尤其是正温度系数热敏电阻( ptc)、多层陶瓷电容器(MLccs)、热电元件、压电陶瓷、声纳、红外辐射探测元件、晶体陶瓷电容器、电光显示板、记忆材料、聚合物基复合材料以及涂层等。
钛酸钡具有钙钛矿晶体结构，用于制造电子陶瓷材料的粉体粒径一般要求在100nm以内。
电子陶瓷材料的制备与应用
电子陶瓷材料的制备与应用电子陶瓷材料是一种具有特殊电子性能的陶瓷材料，在现代电子技术领域得到广泛应用。
本文将探讨电子陶瓷材料的制备方法以及其在电子领域中的应用。
一、电子陶瓷材料的制备方法1. 原料选择制备电子陶瓷材料的第一步是选择合适的原料。
常见的电子陶瓷材料原料包括氧化铝、尖晶石、钛酸钡等。
这些原料具有良好的绝缘性能和化学稳定性，适合用于电子器件的制作。
2. 搅拌与研磨将选定的原料进行搅拌和研磨是制备陶瓷材料的关键步骤。
搅拌能够使原料充分混合，研磨可以使颗粒尺寸均匀，提高材料的致密性和力学性能。
3. 成型电子陶瓷材料制备的下一步是成型。
常用的成型方法包括压制、注塑成型和挤出成型等。
通过合适的成型方法可以获得所需的形状和尺寸。
4. 烧结成型后的陶瓷材料需要进行烧结，以提高材料的致密度和力学性能。
烧结过程中，将已成型的陶瓷材料加热到一定温度，使颗粒之间发生熔结，形成坚固的晶体结构。
二、电子陶瓷材料的应用1. 陶瓷电容器电子陶瓷材料常用于制作陶瓷电容器。
陶瓷电容器具有体积小、容量大、工作温度范围广等优点，被广泛应用于电子设备中，如手机、电脑等。
2. 压电器件电子陶瓷材料具有压电性能，可以将电能转换为机械能。
因此，它被广泛用于压电器件的制作，如传感器、声波器件等。
3. 压敏电阻电子陶瓷材料还可以用于制作压敏电阻。
压敏电阻具有阻值随外部压力变化而变化的特性，可用于汽车安全气囊、电子秤等领域。
4. 陶瓷柱电子陶瓷材料还可制成陶瓷柱，广泛应用于陶瓷热交换器、陶瓷过滤器等领域，充分发挥其优良的绝缘性能和耐高温性能。
结语电子陶瓷材料由于其特殊的电子性能，已经成为电子技术领域的重要材料之一。
通过合理的制备方法和广泛的应用领域，电子陶瓷材料将继续推动电子科技的发展，为我们的生活带来更多便利和创新。
先进陶瓷的制备与应用
先进陶瓷的制备与应用先进陶瓷是指具有优异性能和特殊功能的陶瓷材料，广泛应用于电子、光电、医疗、能源等领域。
本文将介绍先进陶瓷的制备方法以及在不同领域中的应用。
一、先进陶瓷的分类和特点先进陶瓷主要包括氧化物陶瓷、氮化硼陶瓷、碳化硅陶瓷、氧化铝陶瓷等不同类型。
这些陶瓷材料具有硬度高、耐腐蚀、耐高温、绝缘性好等特点，是传统金属材料无法替代的重要材料。
二、先进陶瓷的制备方法1. 传统制备方法传统先进陶瓷制备方法包括干法成型、注模成型、静电纺丝成型等，通过高温烧结形成致密结构。
这些方法简单易行，但对原料要求高，能耗大，且制品形状较为受限。
2. 先进制备技术近年来，随着纳米技术和激光技术的发展，先进陶瓷的制备迎来了新的突破。
利用溶胶-凝胶法、等离子喷涂法、激光沉积成形等技术，可以制备出具有微纳米结构的先进陶瓷材料，提高了材料性能和加工精度。
三、先进陶瓷在电子领域中的应用由于先进陶瓷具有优良绝缘性能和导电性能，被广泛应用于电子器件的封装和绝缘部件制造。
如氮化硼陶瓷在功率电子器件中的应用，氧化铝陶瓷在集成电路封装中的应用等。
四、先进陶瓷在医疗领域中的应用先进陶瓷具有生物相容性好、耐腐蚀性强等特点，在人工关节、牙科种植、医学诊断设备等方面有广泛应用。
例如氧化锆陶瓷在种植体修复中的应用，碳化硅在人造关节制造中的应用等。
五、先进陶瓷在能源领域中的应用在能源领域，先进陶瓷被应用于储能设备、传感器器件、高温部件等方面。
氧化铝陶瓷在火电厂锅炉中的应用，碳化硅陶瓷在核反应堆结构材料中的应用等，都展现了其重要作用。
结语随着科技的不断发展和进步，先进陶瓷作为一种功能材料将会有更广阔的应用前景。
未来，随着人们对材料性能需求不断提升，先进陶瓷的制备方法也将不断更新完善，推动其在各个领域中的应用更加广泛深入。
电子陶瓷材料的发展现状和趋势
电子陶瓷材料的发展现状和趋势首先，电子陶瓷材料的发展可以追溯到20世纪60年代。
当时，电子陶瓷材料主要应用于电容器、传感器和压电设备等领域。
然而，由于材料的烧结工艺和材料性能的限制，电子陶瓷材料在电子设备中的应用受到了限制。
然而，随着材料科学和制造技术的不断发展，电子陶瓷材料得到了快速发展。
新型的陶瓷材料，如铁电材料、压电材料和介电材料等，被广泛研究和开发。
这些材料具有良好的电和热性能，能够满足不同领域的需求。
同时，电子陶瓷材料的发展方向趋向于高性能和多功能性。
例如，新型介电材料不仅具有较高的介电常数和低的介电损耗，还能在高频率下保持稳定的性能。
这对于高频电子器件的应用非常重要。
另外，铁电材料的发展也受到了广泛关注，因为它们可以应用于随机存储器（RAM）和非易失性存储器（NVM）等领域。
此外，电子陶瓷材料的研究和应用也越来越趋向于微尺度和纳米尺度。
微继电器、微加速度计和微振动传感器等微电子器件需要高性能、微尺度的电子陶瓷材料。
因此，研究人员开始关注纳米陶瓷材料的制备和性能调控。
最后，电子陶瓷材料的发展还注重可持续发展。
随着对环境保护和资源利用的要求提高，研究人员开始寻找替代材料，如无铅陶瓷材料。
这些材料不仅具有良好的电特性，还能减少对环境的污染。
总的来说，电子陶瓷材料经过几十年的发展，已经取得了显著成果。
未来的发展趋势是向高性能、多功能、微尺度和可持续发展的方向前进。
通过不断地开展研究和创新，相信电子陶瓷材料会在更多领域展现出其广泛应用的潜力。
【大学】电子陶瓷材料
9.4 敏感陶瓷
2 压敏陶瓷
压敏半导体陶瓷是指电阻值与外加 电压成显著的非线性关系的半导体 陶瓷，其电阻值在一定电压范围内 可变，加上电极，便为压敏电阻器。
曲线1为ZnO压敏陶瓷电阻的I-V特 性，曲线2为SiC的压敏陶瓷电阻器 的I-V特性，曲线3为一般线性电阻 器的I-V特性。
I
V c
整理课件
9.2 陶瓷材料的结构和性质
2 陶瓷材料的性质
许多陶瓷材料同时具有离子键和共价键 ——由于离子键的存在而导致的陶瓷材料具有可见光可以完全 透过、可吸收红外光、低温时导电性较低、高温时具有离子导 电性等特性。 ——由于共价键具有方向性，从而导致物质无法紧密堆积，对 陶瓷材料的密度和热膨胀会有明显的影响。
图9.16 ZnO压敏陶瓷晶界相的相分布
整理课件
9.4 敏感陶瓷
3 气敏陶瓷
其电阻特性主要由其晶粒之间内边界层与晶粒之间势垒特性所决定。
一般认为气敏半导体陶瓷的导电机理如下。对于ZnO、SnO2和 Fe2O3等还原类型n型半导体陶瓷，若被吸附的气体为氧、氯等吸 引电子的氧化性气体时，则电子从陶瓷体转移到被吸附的气体， 使半导体空间电荷层的电子密度减小，因而半导体陶瓷的电阻率 增大，电阻值增大；如果被吸附的是能提供电子的还原性气体， 如H2、CO、烷和烃等，电子将由被吸附的气体分子向陶瓷体转 移，使n型半导体空间电荷层的电子密度增加，陶瓷体的电阻值 减小。并且，这种反应是可逆的。
整理课件
9.5 介电陶瓷
3 热释电陶瓷
除因机械应力的作用而引起电极化（压电效应）外，某些晶体中 还可以由于温度变化而产生电极化。这种介质因温度变化而引起 表面电荷变化的现象称为热释电效应。 具有热释电效应的必要条件是自发极化。 热释电陶瓷与单晶相比有不少优点。一是易于制备大面积的材料， 成本低，力学性能和化学性能稳定，便于加工；二是居里温度高， 在通常条件下基本上不会退极化；三是可过多种离子的掺杂和取 代，在相当大的范围内对这种陶瓷材料的性能进行调整，如热释 电系数、介电常数和介电损耗等。
碳化硅导电陶瓷制备
碳化硅导电陶瓷制备
碳化硅（SiC）导电陶瓷是一种高性能的陶瓷材料，具有优异的导热性和机械性能。
以下是一般碳化硅导电陶瓷的制备过程：
1. 原材料准备：制备碳化硅陶瓷的第一步是准备原材料。
通常使用的原料包括硅粉（SiO2）和碳源（通常是石墨）。
这些原料通过粉碎和混合的过程得到均匀的混合物。
2. 混合和研磨：将硅粉和碳源混合，确保均匀分布。
混合物然后经过机械研磨，以确保颗粒的均匀分散，形成均匀的混合粉末。
3. 成型：将混合粉末放入模具中，通过压制或注射成型，形成所需形状的坯体。
成型压力和温度是关键参数，影响着成型体的密度和机械性能。
4. 干燥：成型后的坯体需要进行干燥，以去除水分和挥发性成分。
这一步通常在较低的温度下进行，以防止坯体裂开或发生变形。
5. 硬化：干燥后，将坯体进行硬化处理。
这通常包括高温烧结或热处理，将混合物中的硅和碳进行反应，形成碳化硅结构。
6. 烧结：硬化后的坯体需要进一步烧结，以提高材料的致密度和机械性能。
这通常在高温下进行，使碳化硅晶体得到进一步的生长和结晶。
7. 加工和整形：经过烧结后，陶瓷坯体可能需要进行加工和整形，以获得所需的尺寸和表面质量。
这可能包括磨削、切割、抛光等工艺。
8. 涂层和导电性处理：根据应用要求，碳化硅陶瓷表面可能需要进行涂层或导电性处理，以提高其导电性能。
以上步骤中的参数如温度、压力和处理时间等，都需要根据具体材料和制备工艺进行调整，以确保最终碳化硅导电陶瓷具有优异的性能。
电子陶瓷生产工艺流程
电子陶瓷生产工艺流程
电子陶瓷是一种具有优良的绝缘性能、高温稳定性和化学稳定性的陶瓷材料，广泛应用于电子产品中。
电子陶瓷的生产工艺流程主要包括原料准备、制备混料、成型、烧结和加工等环节。
首先是原料准备。
电子陶瓷的主要原料包括氧化铝、氮化硅、氧化硅、氧化钠等。
这些原料需要经过筛分、研磨、干燥等工序进行处理，以获得粒径均匀、干燥的原料粉末。
接下来是制备混料。
根据所需产品的成分配比，将原料粉末按照一定比例进行混合。
混合的方法可以通过干法或湿法进行，干法混合通常采用高速搅拌机进行，湿法混合则需要加入适量的溶剂和分散剂进行。
然后是成型。
成型是将混合好的原料进行形状塑造的过程。
常见的成型方法有压制成型和注塑成型两种。
压制成型是通过将混合好的原料放入模具中，施加一定的压力使其成型。
注塑成型则是将原料粉末与有机溶剂混合制成糊状物，通过注射机将糊状物注入模具中，使其成型。
接下来是烧结。
烧结是指将成型好的陶瓷坯体放入高温炉内进行加热处理，使其形成致密的陶瓷材料。
烧结温度和时间是根据具体材料的性质和要求来确定的，通常会在气氛控制下进行，以防止氧化或还原等反应的发生。
最后是加工。
烧结后的陶瓷坯体需要进行加工和修整，以达到产品的要求。
加工的方式包括切割、打磨、抛光等。
根据具体
产品的要求，还可以进行表面涂层、烧结、包装等工序。
以上就是电子陶瓷的主要生产工艺流程。
随着科学技术的进步和新材料的不断开发，电子陶瓷的生产工艺也在不断完善，以满足不同产品的需求。
陶瓷型芯的制备与使用
陶瓷型芯的制备与使用陶瓷型芯是一种常见的工业制造材料，广泛应用于铸造、焊接和注塑等领域。
本文将介绍陶瓷型芯的制备过程和使用方法。
一、陶瓷型芯的制备1. 原料准备：陶瓷型芯的主要原料包括陶瓷粉体、有机物和溶剂。
陶瓷粉体可以选择氧化铝、氧化锆等高温陶瓷材料，有机物常用聚合物树脂。
溶剂的选择要根据具体的工艺要求决定。
2. 混合制备：将陶瓷粉体和有机物按照一定的比例混合均匀，可以通过机械搅拌或者球磨等方式进行。
3. 成型：将混合物进行成型，常用的方法有注塑成型、挤压成型和压制成型等。
成型后的陶瓷型芯需要经过一定的固化时间，使其具有一定的强度。
4. 烧结：将成型后的陶瓷型芯进行高温烧结，使其形成致密的结构。
在烧结过程中，有机物会被分解和燃烧，从而形成孔隙结构。
5. 清洗：烧结后的陶瓷型芯需要进行清洗，去除残留的有机物和其他杂质。
清洗可以使用溶剂、超声波或者高压水等方法。
二、陶瓷型芯的使用1. 铸造中的应用：陶瓷型芯在铸造中常用于铸造复杂内腔结构的零件，如汽车发动机缸体、航空发动机叶片等。
陶瓷型芯可以在铸造过程中提供内腔形状的支撑，使得铸件的内部结构更加完整。
2. 焊接中的应用：陶瓷型芯在焊接中可以用作焊缝的支撑材料。
通过在焊缝区域放置陶瓷型芯，可以避免焊接过程中产生的应力集中，提高焊接接头的强度和质量。
3. 注塑中的应用：陶瓷型芯在注塑成型中常用于制造具有中空结构的零件，如注塑模具的冷却通道。
陶瓷型芯可以在注塑过程中形成中空结构，提高注塑零件的冷却效果，缩短成型周期。
4. 其他应用：陶瓷型芯还可以应用于电子器件、航空航天和化工等领域。
在电子器件中，陶瓷型芯可以用作电路板的绝缘材料；在航空航天中，陶瓷型芯可以用作高温材料的支撑；在化工领域，陶瓷型芯可以用作催化剂的载体材料。
陶瓷型芯是一种重要的工业制造材料，具有广泛的应用前景。
通过合理的制备工艺和正确的使用方法，可以充分发挥陶瓷型芯的优势，提高工业制造的效率和质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子陶瓷材料的制备与应用
电子陶瓷材料是一种在现代电子科技中应用十分广泛的材料。
它主要是指以氧化物为主体，具有高温稳定性和特殊电性质的一
种陶瓷材料。
电子陶瓷材料是一种非常重要的功能材料，在导电、绝缘、调节电阻和介质等方面都有着广泛的应用。
电子陶瓷材料制备的工艺十分繁琐，需要先将原料进行筛选、
粉碎和干燥，然后进行配料、混合和成型。
在成型之后，需要进
行烧结处理，以便使陶瓷材料具有较高的热稳定性和特殊的电性质。
在整个过程中，需要对材料的粉末分布、尺寸分布、结晶状
态等进行严格控制，以保证电子陶瓷材料性能的稳定和可靠。
电子陶瓷材料的应用非常广泛。
它被广泛应用于电器、通信、
电子计算机、汽车、医疗器械等领域。
在这些领域中，它通常被
用作载波介质、滤波器、压电陶瓷、介电陶瓷、热敏电阻器、电
容器、微波器件等。
电子陶瓷材料的载波介质应用是最广泛的。
在无线电等领域中，载波介质通常被用来制造衰减器、耦合器、分路器、合路器、变
换器、功率分配器等。
电子陶瓷材料的载波介质具有介电性能稳定、色带宽、温度系数小、电容性能好等特点，因此在这些领域
中应用非常广泛。
在汽车领域中，电子陶瓷材料应用于热敏电阻器。
热敏电阻器是指电阻值随温度变化的电阻器。
汽车中的热敏电阻器通常是用来检测车内温度、发动机温度等的电子元件。
这些电子元件需要具有稳定的电性能和较高的工作温度，而电子陶瓷材料正是一个非常好的材料选择。
它具有良好的温度系数、高温稳定性和稳定的电性能，因此在汽车领域中应用非常广泛。
在医疗器械领域中，电子陶瓷材料应用于压电陶瓷。
压电陶瓷是一种具有压电效应的陶瓷材料。
它能够在外加电压的作用下产生形变，或在外加力的作用下产生电荷。
压电陶瓷在医疗器械中的应用非常广泛，比如用于制造超声波探头、骨固定器、心脏调节器等。
总之，电子陶瓷材料是一种非常重要的功能材料，在现代电子科技中应用非常广泛。
在未来的发展中，它必将继续发挥重要的作用，推动着现代电子科技的发展。
