108机械密封标准

机械密封常用型号

机械密封常用型号HU1型HU1型机械密封符合ISO3096DIN24960和国标6556标准。

辅助密封卷根据工况要求可选用同规格橡胶“O”圈PTFE“V”圈。

单弹簧、非平衡型拨叉传动、补偿能力强，安装时与轴旋向无关。

磨擦副材质与辅助密封材质可根据实际工况选用。

适用范围被密封介质：油水、结晶性强碱、盐、高溶度流体、浆料、有机溶剂及其他弱腐蚀溶液。

密封腔压力：≤1Mpa密封腔温度：-20℃~220℃线速度：≤15m/sHU3型HU3型机械密封符合DIN24960及国标/T6556-94标准，可替代116U、59U型机封、为非平衡型、单端面结构、任意旋向。

各种污水泵、化工泵、热循环泵均适用。

弹簧选择有：蝶形弹簧、多弹簧等。

磨擦副材质与辅助密封材质请根据实际工况选用。

适用范围：被密封介质：油、水、酸、碱、盐等一般腐蚀性介质。

密封腔压力：≤1.6Mpa密封腔温度：-50℃~220℃线速度：≤20m/sHU5型HU5型机械密封符合DIN24960标准，背靠背安装亦符合DIN24960标准双端面机械密封，属于部分平衡型、橡胶波纹管，单弹簧、单端面结构，动环靠橡胶波纹管的过盈量驱动，浮动性好，弹簧也起传递扭矩作用。

磨擦副材质与辅助密封材质请根据实际工况选用。

适用范围：被密封介质：含颗粒的废水、油、污水。

密封腔压力：≤1.6Mpa密封腔温度：-20℃~140℃线速度：≤10m/sHU7型HU7型机械密封符合DIN24960及国标/T6556-94标准，可替代108U型机封，非平衡、圆锥形弹簧结构，弹簧的旋向与轴旋向有关。

磨擦副材质与辅助密封材质可根据实际工况选用。

适用范围：被密封介质：污水泵、潜水泵、化工泵、循环泵、清水泵和加热系统。

密封腔压力：≤1Mpa密封腔温度：-20℃~180℃线速度：≤15m/sHUU803型HUU803型机械密封符合DIN24960及国标/T6556-94标准，为非平衡型，多弹簧结构双端面，传动套传动。

有关机械密封型号与选型的资料

机械密封分类1．按用途分类1）按应用的工业部门分类有运输机械制造业、家用电器制造业、动力机械和泵制造业、化学工业及石油工业、国防工业、船舶制造业等部门用的机械密封。

2）按应用的主机分类泵、釜、离心机、风机、潜水电机、冷冻机、内燃机、冷却水泵、船用泵以及其他主机用的机械密封。

2．按作用原理及结构分类1）按密封端面的对数分，则有单端面机械密封，双端面机械密封和多端面机械密封．其中双端面机械密封又可分为轴向双端面机械密封及径向双端面机械密封。

2）按作用于密封端面流体压力为卸荷或不卸荷，可分为非平衡式机械密封、部分平衡式机械密封和全平衡式机械密封。

3）按静止环装于密封端面的内侧或外侧，分为内装式机械密封及外装式机械密封。

4）弹簧设置在流体之内为弹簧内置式机械密封，反之为弹簧外置式机械密封。

5）按补偿机构的弹簧数量分为单弹簧式机械密封及多弹簧式机械密封。

6）按弹性元件是否随轴旋转，则有旋转式机械密封及静止式机械密封。

7）密封流体在密封端面间的泄露方向如与轴旋转的离心力方向一致，则为内流式机械密封，否则为外流式机械密封。

8）按补偿环离密封端面最远的背面处于流体的低压侧或高压侧分为背面低压式机械密封及背面高压式机械密封。

9）密封端面直接接触为接触式机械密封，反之为非接触式，其又可分为流体静压式和流体动压式机械密封。

10）按有否波纹管零件分为非波纹管型及波纹管型机械密封、波纹管有液压成型金属波纹管、焊接金属波纹管、聚四氟乙烯波纹管和橡胶波纹管等几种。

3．按使用工况分类1）由密封腔温度分为高温机械密封、中温机械密封、常温机械密封及低温机械密封．密封腔温度>200℃为高温机械密封；>80～200℃为中温机械密封；-50～80℃为常温机械密封；<-50℃则为低温机械密封。

2）按密封腔压力可进行如下分类：当密封腔压力>15Mpa时为超高压机械密封；密封腔压力>5～15Mpa为高压机械密封，压力>0.8～5Mpa 为中压机械密封，常压至0.8Mpa为低压机械密封；当密封腔压力为负压时，则为真空机械密封。

202机械密封尺寸

202机械密封尺寸（原创实用版）目录1.机械密封的概念及分类2.机械密封的尺寸测量方法3.机械密封型号及规格尺寸4.常用机械密封型号介绍5.机械密封的应用范围正文一、机械密封的概念及分类机械密封是一种用于防止流体泄漏的设备，广泛应用于各种泵、压缩机、搅拌器等旋转设备中。

根据密封结构的不同，机械密封可分为单端面机械密封和双端面机械密封。

单端面机械密封只有一个密封端，而双端面机械密封则有两个密封端，其密封性能更优越。

二、机械密封的尺寸测量方法测量机械密封尺寸的方法是先找一个基准面（例如机封压盖表面），然后分别测量动静环密封面到基准面的距离，差值即为压缩量。

三、机械密封型号及规格尺寸机械密封的型号和规格尺寸由生产厂家根据相关标准进行命名和规定。

以达能化机公司的化工泵机械密封 DNBB1-32-UUVGG 为例，其型号含义如下：- DN：指生产厂家供应商，此为达能厂名的缩写；- BB：表示机封的结构，BB 表示双端面、两端均为平衡型；- 1：表示密封型式，O 型圈的；- 32：表示密封轴的轴颈；- UUVGG：表示机械密封的组合材质，硬对硬，氟橡胶 O 型圈，316 材质。

四、常用机械密封型号介绍1.HU1 型：符合 ISO3096DIN24960 和 GB6556 标准，辅助密封卷根据工况要求可选用同规格橡胶 O”圈 PTFEV”圈，单弹簧、非平衡型拨叉传动、补偿能力强，安装时与轴旋向无关，磨擦副材质与辅助密封材质可根据实际工况选用。

2.HU3 型：符合 DIN24960 及 GBT6556-94 标准，可替代 116U、59U 型机封、为非平衡型、单端面结构、任意旋向；各种污水泵、化工泵、热循环泵均适用，弹簧选择有：蝶形弹簧、多弹簧等。

3.HU5 型：符合 DIN24960 标准，背靠背安装亦符合 DIN24960 标准双端面机械密封，属于部分平衡型、橡胶波纹管，单弹簧、单端面结构，动环靠橡胶波纹管的过盈量驱动，浮动性好，弹簧也起传递扭矩作用。

(最新整理)机械密封

高压、高温、高真空、高转速、大直径密封不能解决
可以
加苛求一般，填料更换方便
动、静环表面粗糙度及平直度要求高，不易加工，成本高，装拆不便
一般
动、静环要求较高
2021/7/26
11
二、结构类型
1、内流式和外流式（图3-2）
按介质泄漏方向分为内流式和外流式。
内流式：介质沿半径方向从端面外周向内泄者称为内流式。
2021/7/26
26
4）114型机械密封
114型机械密封为单端面、单弹簧、非平衡结构，旋转环是靠推环的拨叉带动耳环传动，按外流外装式设计，主要用于化工腐蚀泵上。
2021/7/26
27
2、釜用机械密封标准结构
釜用机械密封标准（HG-、5-751-78至HG5-756-78）列出了化工反应釜搅拌轴用机械密封六种型式共 108种规格，并规定了密封件的材料级别及主要技术要求。
按摩擦面对数分为单端面、双端面和多端面。
单端面：指在密封机构中仅有一对摩擦副。
双端面：指在密封机构中有两对摩擦副，且两对摩擦副处于相同封液压力下（图35）。
密封机构中有两对以上的摩
擦副且密封腔的压力逐渐降
低，根据摩擦副的对数分别
称为双端面、三端面和多端
面。 2021/7/26
21
从结构比较来看，单端面比双端面简单，在制造和装拆上较容易，因而使用很普遍。双端面因要通入带液体（封液）至密封腔内起“封堵”和润滑作用，就需另设一套装置。单端面只适用于一般场合。双端面适用于强腐蚀、主温、带悬浮颗粒及纤维的介质、气体介质、易燃易爆介质、易挥发粘度低的介质、高真空、贵重物料及要求介质与空气隔绝且允许内漏的情况。
由前面Pc公式可知，β愈大，K愈小，由于介质引起的

机械密封型号分析

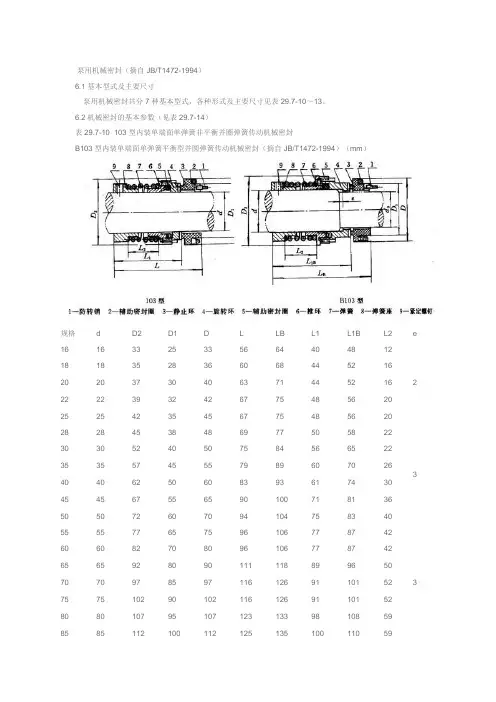

泵用机械密封（摘自JB/T1472-1994） 6.1基本型式及主要尺寸泵用机械密封共分7种基本型式，各种形式及主要尺寸见表29.7-10～13。

6.2机械密封的基本参数（见表29.7-14）表29.7-10 103型内装单端面单弹簧非平衡并圈弹簧传动机械密封B103型内装单端面单弹簧平衡型并圆弹簧传动机械密封（摘自JB/T1472-1994）（mm ）规格 d D2 D1 D L LB L1 L1B L2 e16 16 33 25 33 56 64 40 48 12 2 18 18 35 28 36 60 68 44 52 16 20 20 37 30 40 63 71 44 52 16 22 22 39 32 42 67 75 48 56 20 25 25 42 35 45 67 75 48 56 20 28 28 45 38 48 69 77 50 58 22 330 30 52 40 50 75 84 56 65 22 35 35 57 45 55 79 89 60 70 2640 40 62 50 60 83 93 61 74 30 45 45 67 55 65 90 100 71 81 36 50 50 72 60 70 94 104 75 83 40 55 55 77 65 75 96 106 77 87 42 3 60 60 82 70 80 96 106 77 87 42 65 65 92 80 90 111 118 89 96 50 70 70 97 85 97 116 126 91 101 52 75 75 102 90 102 116 126 91 101 52 80 80 107 95 107 123 133 98 108 59 85851121001121251351001105990 90 117 105 117 126 136 101 111 60 95 95 122 110 122 126 136 101 111 60 100 100 127 115 127 126 136 101 111 60 110 110 141 130 142 153 165 126 138 80 12012015114015215316512613880注：1 安装机械密封部位的轴的轴向窜动量不大于3mm 。

机械密封型号

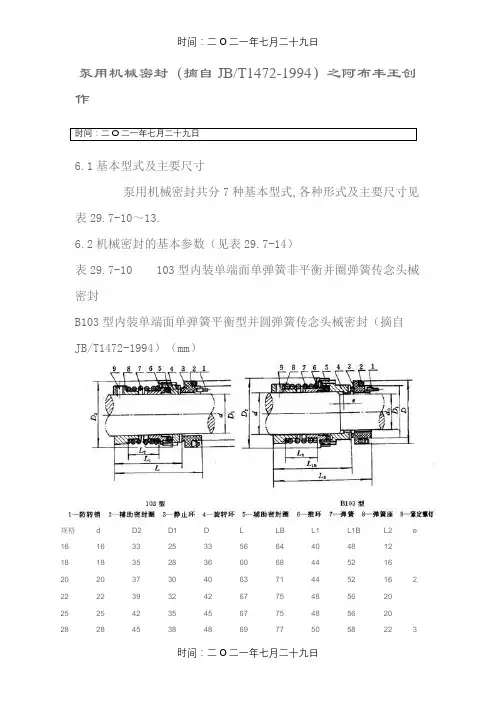

泵用机械密封（摘自JB/T1472-1994）之阿布丰王创作时间：二O 二一年七月二十九日6.1基本型式及主要尺寸泵用机械密封共分7种基本型式,各种形式及主要尺寸见表29.7-10～13.6.2机械密封的基本参数（见表29.7-14）表29.7-10 103型内装单端面单弹簧非平衡并圈弹簧传念头械密封B103型内装单端面单弹簧平衡型并圆弹簧传念头械密封（摘自JB/T1472-1994）（mm ）规格 d D2 D1 D L LB L1 L1B L2 e16 16 33 25 33 56 64 40 48 12 2 18 18 35 28 36 60 68 44 52 16 20 20 37 30 40 63 71 44 52 16 22 22 39 32 42 67 75 48 56 20 25 25 42 35 45 67 75 48 56 20 28284538486977505822330 30 52 40 50 75 84 56 65 2235 35 57 45 55 79 89 60 70 2640 40 62 50 60 83 93 61 74 3045 45 67 55 65 90 100 71 81 3650 50 72 60 70 94 104 75 83 4055 55 77 65 75 96 106 77 87 4260 60 82 70 80 96 106 77 87 4265 65 92 80 90 111 118 89 96 5070 70 97 85 97 116 126 91 101 5275 75 102 90 102 116 126 91 101 5280 80 107 95 107 123 133 98 108 593 85 85 112 100 112 125 135 100 110 5990 90 117 105 117 126 136 101 111 6095 95 122 110 122 126 136 101 111 60100 100 127 115 127 126 136 101 111 60110 110 141 130 142 153 165 126 138 80120 120 151 140 152 153 165 126 138 80 注：1 装置机械密封部位的轴的轴向窜动量不年夜于3mm.2 生产厂：自贡机械密封件厂、浓阳机械密封研究所、天津克半密封有限公司,到表23-20前注皆相同.表29.7-11 104型内装单端面单弹簧非平衡型套传念头械密封B104型内装单端面单弹簧平衡型套传念头械密封（摘自JB/T1472-1994）（mm）规格 d d0 D D1 D2 L LB L1B L2 L1 e 16 16 11 33 25 33 53 61 45 8 5718 18 13 36 28 35 58 64 48 11 6020 20 15 40 30 37 59 67 48 11 622 22 22 17 42 32 39 62 70 51 14 6525 25 20 45 35 42 62 70 51 14 6528 28 22 48 38 45 63 71 52 15 6630 30 25 50 40 52 68 77 58 15 7235 35 28 55 45 57 70 80 61 17 7540 40 34 60 50 62 73 83 64 20 7845 45 38 65 55 67 79 89 70 25 8450 50 44 70 60 72 82 92 73 28 8755 55 48 75 65 77 84 94 75 30 8960 60 52 80 70 82 84 94 75 30 8965 65 58 90 80 92 96 108 81 35 983 70 70 62 95 85 97 101 111 86 37 10575 75 68 102 90 102 101 111 86 37 10580 80 72 107 95 107 106 116 91 42 11085 85 76 112 100 112 107 117 92 42 11190 90 82 117 105 117 108 118 93 43 11295 95 85 122 110 122 108 118 93 43 112100 100 90 127 115 127 108 118 93 43 112110 110 100 142 130 141 132 144 117 60 138120 120 110 152 140 151 132 144 117 60 138 表29.7-12 105型内装单端面多弹簧非平衡型螺钉传念头械密封B105型内装单端面多弹簧平衡型螺钉传念头械密封（摘自JB/T1472-1994）（mm）规格 d d0 D D1 D2 L1 L1B L LB 35 35 28 55 45 57 38 48 57 67 40 40 34 60 50 62 38 48 57 67 45 45 38 65 55 67 39 49 58 68 50 50 44 70 60 72 39 49 58 68 55 55 48 75 65 77 39 49 58 68 60 60 52 80 70 82 39 49 58 68 65 65 58 90 80 91 44 51 66 75 70 70 62 97 85 96 44 54 69 79 75 75 66 102 90 101 44 54 69 79 80 80 72 107 95 106 44 54 69 79 85 85 76 112 100 111 46 56 71 81 90 90 82 117 105 116 46 56 71 81 95 95 85 122 110 121 46 56 71 81 100 100 90 127 115 126 46 56 71 81 110 110 100 142 130 140 51 73 78 100 120 120 110 152 140 150 51 73 78 100表29.7-13 114型外装单端面单弹簧过平衡型拨叉传念头械密封及其派生型114a（摘自JB/T1472-1994）（mm）规格 d D1 D2 L L1 L2 D1a D2a La L1a L2a 16 16 34 40 55 44 11 —————18 18 36 42 55 44 11 —————20 20 38 44 58 47 14 —————22 22 40 46 60 49 16 —————28 28 46 52 64 53 20 —————30 30 53 64 73 62 22 —————35 35 58 69 76 65 25 55 62 83 65 20 40 40 63 74 81 70 30 60 67 90 72 25 45 45 68 79 89 75 34 65 72 93 75 28 50 50 73 84 89 75 34 70 77 95 77 30 55 55 78 89 89 75 34 75 82 95 77 30 60 60 83 94 97 83 42 80 87 104 82 35 65 65 92 103 100 86 42 89 96 108 86 37 70 70 97 110 100 86 42 98 101 108 86 37表29.7-14基本参数型号压力/MPa 温度/℃转速/r·min-1 轴径/mm 介质103 0～0.8－20～80 ≤300016～120汽油、煤油、柴油、蜡油、原油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓B103 0.6～3,0.3～3①104 0～0.8B104 0.6～3,0.3～6①105 0～0.835～120 硝酸、酯酸、尿素、碱液、海水、水等B105 0.6～3,0.3～3①114 0～0.2 0～60 ≤360016～100腐蚀性介质,如浓及稀硫酸,40%以下硝酸（质量分数）、30%以下盐酸、磷酸、碱质量分数等①对粘度较年夜、润滑性好的介质取0.6～3,对粘度较小、润滑性差的介质取0.3～3.6.3型号标注（1）型号暗示方法1）103UB1－P40.内装单端面单弹簧非平衡型并圈弹簧传动的泵用机械密封,旋转环为钨钴硬质合金.静止环为浸渍酚醛石墨.密封圈为丁腈－40橡胶圈,轴（或轴套外径）40mm.2）B105VBT－50/80.内装多端面多弹簧平衡型传动螺钉的泵用机械密封.旋转环为氧化铝陶瓷,静止环为浸渍呋喃石墨,密封圈为聚四氟乙烯V形圈,轴（或轴套）外径50mm,载荷系数,K=0.80.（2）资料及载荷系数代号表29.7-15 摩擦副经常使用资料资料代号资料代号浸酚醛碳石墨B1 工程资料Z热压酚醛碳石墨B2 钨钴硬质合金U浸呋喃碳石墨B3 钢结硬质合金L浸环氧碳石墨B4 不锈钢喷涂非金属粉末J1浸铜碳石墨A1 不锈钢喷焊金属粉末J2浸巴氏合金碳石墨A2 填充聚四氟乙烯Y浸锑碳石墨A3 锡磷或锡锌青铜N氧化铝瓷V 硅铁R1 金属陶瓷X 耐磨铸铁R2 氟化硅Q 整体不锈钢 F 碳化硅O 不锈钢堆焊硬质合金 1 表29.7-16 辅助密封圈资料资料形状代号丁腈橡胶O形P氟橡胶O形V硅橡胶O形S乙丙橡胶O形 E聚四氟乙烯V形T表29.7-17载荷系数K（%）代号85 8580 8075 7570 7060 60。

机械密封件的分类

机械密封件的分类1．按用途分类1）按应用的工业部门分类有运输机械制造业、家用电器制造业、动力机械和泵制造业、化学工业及石油工业、国防工业、船舶制造业等部门用的机械密封。

2）按应用的主机分类泵、釜、离心机、风机、潜水电机、冷冻机、内燃机、冷却水泵、船用泵以及其他主机用的机械密封。

2．按作用原理及结构分类2．按作用原理及结构分类1）按密封端面的对数分，则有单端面机械密封，双端面机械密封和多端面机械密封．其中双端面机械密封又可分为轴向双端面机械密封及径向双端面机械密封。

2）按作用于密封端面流体压力为卸荷或不卸荷，可分为非平衡式机械密封、部分平衡式机械密封和全平衡式机械密封。

3）按静止环装于密封端面的内侧或外侧，分为内装式机械密封及外装式机械密封。

4）弹簧设置在流体之内为弹簧内置式机械密封，反之为弹簧外置式机械密封。

5）按补偿机构的弹簧数量分为单弹簧式机械密封及多弹簧式机械密封。

6）按弹性元件是否随轴旋转，则有旋转式机械密封及静止式机械密封。

7）密封流体在密封端面间的泄露方向如与轴旋转的离心力方向一致，则为内流式机械密封，否则为外流式机械密封。

8）按补偿环离密封端面最远的背面处于流体的低压侧或高压侧分为背面低压式机械密封及背面高压式机械密封。

9）密封端面直接接触为接触式机械密封，反之为非接触式，其又可分为流体静压式和流体动压式机械密封。

10）按有否波纹管零件分为非波纹管型及波纹管型机械密封、波纹管有液压成型金属波纹管、焊接金属波纹管、聚四氟乙烯波纹管和橡胶波纹管等几种。

3．按使用工况分类1）由密封腔温度分为高温机械密封、中温机械密封、常温机械密封及低温机械密封．密封腔温度>200℃为高温机械密封；>80～200℃为中温机械密封；-50～80℃为常温机械密封；<-50℃则为低温机械密封。

2）按密封腔压力可进行如下分类：当密封腔压力>15Mpa 时为超高压机械密封；密封腔压力>5～15Mpa为高压机械密封，压力>0.8～5Mpa为中压机械密封，常压至0.8Mpa 为低压机械密封；当密封腔压力为负压时，则为真空机械密封。

机械密封选型指南

机械密封选型指南每一种机械密封,只有用于规定的范围内才能有效地发挥作用。

选型不当,则会使密封性能显著降低,寿命缩短,甚至失效。

选型的主要参数如下：一、密封腔介质压力P介质润滑性好，粘度较高时，P≤0.8MPa选用非平衡型。

介质润滑性差，粘度低时，P≥0.5Mpa二、线速度VV≤25m/s选用旋转型。

V≥25m/s时选用静止型。

三、PV值PV值涉及到密封面之间流体膜的稳定性（汽化）和磨擦副的耐磨性。

PV极限值举例：端面组合材料介质非平衡型平衡型钴铬钨合金/石墨水 2 7碳化钨/石墨水9 35.5碳化硅/石墨水35.5 142碳化硅/碳化钨水7 26.6碳化钨/碳化钨水 2 9四、密封介质温度T在没有外冷条件下，机械密封的最高温度一般取决于辅助密封材料的安全使用温度。

见下表：材料安全使用温度℃备注丁睛橡胶（NBR）-30~100 超过安全使用温度请使用金属波纹管机械密封硅橡胶（MVQ）-40~200乙丙橡胶（EPR）-10~160氟橡胶（FPM）-30~180聚四氟乙烯（PTFE）-100~220五、介质的特殊性。

1、粘度：低粘度介质易干磨擦宜选用平衡型。

高粘度介质，宜采用强制传动结构。

2、腐蚀和化学溶剂： a、强腐蚀宜用外装式的四氟波纹管密封。

b、辅助密封在不同化学介质中的适用表如下：材料用途丁腈橡胶（NBR）矿物油、汽油、挥发油、碳酸钾、氢氧化钾、水、磷酸等硅橡胶（MVQ）丁醇、低溶胀性矿物油、弱酸、弱碱、氨水等乙丙橡胶（EPR）丙酮、碱、二氧化硫、重铬酸钾、过氧化氢、氨水等氟橡胶（FPM）热油、蒸汽、无机酸、丁醇、氯族溶剂等氯醇橡胶（FCO）氟利昂聚四氟乙烯（PTFE）酸、碱、溶剂及各种介质3、含悬浮固体颗粒：动静环材料宜采用碳化钨/碳化钨，或碳化硅/碳化硅，当颗粒易于阻塞密封腔时，须采用辅助装置经过过滤或分离后的冲冼液，冲洗端面。

4、剧毒或气体介质：宜采用双端面机械密封。

泵用机械密封（一）泵用机械密封（摘自JB/T1472-1994）6.1基本型式及主要尺寸泵用机械密封共分7种基本型式，各种形式及主要尺寸见表29.7-10～13。

(完整版)机械密封

机械密封每一种机械密封，只有用于规定的范围内才能有效地发挥作用.选型不当,则会使密封性能显著降低，寿命缩短，甚至失效。

选型的主要参数如下一、密封腔介质压力P :介质润滑性好，粘度较高时,P≤0。

8MPa选用非平衡型。

介质润滑性差，粘度低时,P≥0。

5Mpa二、线速度V：V≤25m/s选用旋转型。

V≥25m/s时选用静止型。

三、PV值：PV值涉及到密封面之间流体膜的稳定性（汽化）和磨擦副的耐磨性。

PV极限值举例：四、密封介质温度T在没有外冷条件下，机械密封的最高温度一般取决于辅助密封材料的安全使用温度。

见下表:五、介质的特殊性。

1、粘度:低粘度介质易干磨擦宜选用平衡型。

高粘度介质，宜采用强制传动结构。

2、腐蚀和化学溶剂： a、强腐蚀宜用外装式的四氟波纹管密封。

b、辅助密封在不同化学介质中的适用表如下:3、含悬浮固体颗粒：动静环材料宜采用碳化钨/碳化钨,或碳化硅/碳化硅,当颗粒易于阻塞密封腔时，须采用辅助装置经过过滤或分离后的冲冼液,冲洗端面。

4、剧毒或气体介质 :宜采用双端面机械密封。

订货须知机械密封为主机服务,必须根据主机的具体工况条件来选择密封的结构型式和材料组对,以确保机械密封安全、可靠、持续有效地发挥作用。

为使用户正确面经济地选用我厂产品，订货时请按《选型参数表》认真填写后寄给我们.谢谢合作！密封选型参数表:机械密封安装使用要求机械密封是精密部件，制造及安装精度都要求很严格，如果装配不当会影响密封性能，因此必须注意以下要求: 1、安装机械密封部位的轴（或轴套）的技术要求应按下表规定：类别轴径（mm）径向跳动(mm）表面粗糙度(Ra)外径尺寸公差转轴轴向跳动（mm)泵用10-50≤0。

04≤1.6h6≤0。

1〉50-120≤0。

06釜用20-80≤0。

4≤1。

6h6≤0.5 >80-130≤0.62、安装旋转环辅助密封圈的轴（或轴套）的端部应按下图倒角：3、安装静止环辅助密封圈的端盖（或壳体）孔的端部及表面粗糙度应按下表及图的规定:类别轴径（mm）C（mm）α泵用10—161。

机械密封型号

泵用机械密封（摘自JB/T1472-1994） 6.1基本型式及主要尺寸泵用机械密封共分7种基本型式，各种形式及主要尺寸见表29.7-10～13。

6.2机械密封的基本参数（见表29.7-14）表29.7-10 103型内装单端面单弹簧非平衡并圈弹簧传动机械密封B103型内装单端面单弹簧平衡型并圆弹簧传动机械密封（摘自JB/T1472-1994）（mm ）规格 d D2 D1 D L LB L1 L1B L2 e16 16 33 25 33 56 64 40 48 12 2 18 18 35 28 36 60 68 44 52 16 20 20 37 30 40 63 71 44 52 16 22 22 39 32 42 67 75 48 56 20 25 25 42 35 45 67 75 48 56 20 28 28 45 38 48 69 77 50 58 22 330 30 52 40 50 75 84 56 65 22 35 35 57 45 55 79 89 60 70 2640 40 62 50 60 83 93 61 74 30 45 45 67 55 65 90 100 71 81 36 50 50 72 60 70 94 104 75 83 40 55 55 77 65 75 96 106 77 87 42 3 60 60 82 70 80 96 106 77 87 42 65 65 92 80 90 111 118 89 96 50 70 70 97 85 97 116 126 91 101 52 75 75 102 90 102 116 126 91 101 52 80 80 107 95 107 123 133 98 108 59 85851121001121251351001105990 90 117 105 117 126 136 101 111 60 95 95 122 110 122 126 136 101 111 60 100 100 127 115 127 126 136 101 111 60 110 110 141 130 142 153 165 126 138 80 12012015114015215316512613880注：1 安装机械密封部位的轴的轴向窜动量不大于3mm 。

104机械密封型号及尺寸

104机械密封型号及尺寸
轻型机械密封104：
密封腔压力：P≤0～0.6MPa
密封腔温度：t=-20℃～80(150)℃
线速度：Vg≤8m/s
装配尺寸(mm)：如104-12的d1为22.5mm，d3为24mm，d7为20.0mm等。

其他尺寸如104-14、104-15等也有相应的装配尺寸。

104机械密封：
运行参数：规格为12-55mm，压力≤0.8Mpa，温度-20-150℃，线速度≤15m/s，轴向窜动量±0.5mm。

结构特点：单端面非平衡性任意旋向橡胶波纹管。

推荐用途：常用于清水及含有颗粒的污水中。

104型（不锈钢）单端面机械密封：
介质温度：0--200℃
轴转速：185r/m
尺寸范围：40--160mm
使用材质：304/316
压力范围：<0.1MPa
用途：轴密封。

这种机械密封是泵密封改良型密封，具有结构简单、单端面密封、平衡效果好、易安装、金属端面寿命长等优点。

108机械密封标准一、机械密封基本要求1.机械密封应符合国家有关标准，并具有可靠性、耐久性和稳定性。

2.机械密封应能适应各种工作条件，如高温、低温、高压、真空、腐蚀等。

3.机械密封应具有优良的密封性能，泄漏量应符合要求。

4.机械密封的结构应简单、紧凑，安装维护方便。

二、机械密封型式及参数1.机械密封型式应根据工作条件和具体要求进行选择，包括单端面、双端面、多端面等。

2.机械密封的主要参数包括密封直径、密封长度、弹簧比压等，应根据具体要求进行确定。

三、机械密封材料1.机械密封的材料应具有良好的耐腐蚀性、耐高温性、耐低温性、耐磨损性等。

2.常用的机械密封材料包括石墨、陶瓷、不锈钢等。

四、机械密封使用条件1.机械密封的使用条件应符合其设计要求，如工作压力、工作温度、工作介质等。

2.在使用过程中，应定期检查机械密封的工作状态，确保其正常运行。

五、机械密封性能试验1.机械密封在出厂前应进行性能试验，以验证其密封性能和可靠性。

2.性能试验应包括耐压试验、耐温试验、耐腐蚀试验等。

六、机械密封安装和运行维护1.安装机械密封时，应按照规定的操作规程进行，确保安装质量。

2.在运行过程中，应定期检查机械密封的工作状态，及时发现并处理问题。

3.对于长期运行的机械密封，应定期进行维护和更换。

七、机械密封型号编制方法1.机械密封型号的编制应符合国家相关标准，包括型号、规格、材料等信息。

2.不同型号的机械密封应具有不同的特点和适用范围，应根据具体需求进行选择。

八、机械密封质量保证1.机械密封的生产厂家应具备相应的生产资质和检验能力，确保产品质量。

2.在使用过程中，如发现质量问题或故障，应及时联系厂家进行处理和维修。

3.为了保证机械密封的长期稳定运行，建议定期进行维护和更换。

全套机械密封件说明

GM37G系列机械密封件本系列属单端面密封，非平衡型符合DIN24960标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。

一、概述：本系列属单端面密封，非平衡型符合DIN24960标准适用于水泵、污水泵、油泵、化工泵及潜水泵等。

二、主要技术参数压力：≤1.2MPa温度：-30℃～200℃转速：≤3000R/min密封介质：水、污水、油及一般腐蚀性液体中使用GM121系列机械密封件本系列适用于污水、油类及一般弱腐蚀介质，静环有石墨环、硬质环、碳化硅环。

概述：本系列适用于污水、油类及一般弱腐蚀介质，静环有石墨环、硬质环、碳化硅环。

如果使用在较强的腐蚀性介质，可以改O型圈为F4V型圈。

本系列机械密封系YM120型改进型，改动环为O型圈调节型，利用弹簧座上的二只肖钉套在叶轮上的传动，使密封的左右旋得已控制，可以任意旋向，可以采用左图中的静环尺寸，安装更简单。

注：静环可以采用左边总图中的形式，且安装长度应为L尺寸减L2尺寸加起H尺寸等于总长。

1.静环O型圈2.静环座3.静环4.动环5.动环O型圈6.动环座7.传动座8.弹簧9.石墨静环或碳化硅静环 10.静环橡胶座主要技术参数适用压力：≤1 Mpa适用温度：-20℃～180℃电机转速：轴径≤45≤3000转/分轴径≥50≤1450转/分GM122系列机械密封件M122系列机械密封件是一种内装内流单端面单弹簧非平衡型结构，符合ISO-3069、JB1472-75。

标准。

广泛应用于各种离心泵、化工泵、管道泵、及各种耐腐蚀泵。

一、概述：M122系列机械密封件是一种内装内流单端面单弹簧非平衡型结构，符合ISO-3069、JB1472-75。

标准。

广泛应用于各种离心泵、化工泵、管道泵、及各种耐腐蚀泵。

本系列机械密封件O型圈分丁腈橡胶、氟橡胶二种。

如果在强腐蚀性介质中使用，可以用四氟V型圈来代替橡胶O型圈，使用V型圈时，先将V型圈放在90。

C 热水中浸泡10分钟。

安装时使V型紧贴密封件内壁和泵轴，以防满泄漏。

机械密封型号

?泵用机械密封（摘自JB/T1472-1994） 6.1基本型式及主要尺寸泵用机械密封共分7种基本型式，各种形式及主要尺寸见表29.7-10～13。

6.2机械密封的基本参数（见表29.7-14）表29.7-10 103型内装单端面单弹簧非平衡并圈弹簧传动机械密封B103型内装单端面单弹簧平衡型并圆弹簧传动机械密封（摘自JB/T1472-1994）（mm ）规格 d D2 D1 D L LB L1 L1B L2 e16 16 33 25 33 56 64 40 48 12 2 18 18 35 28 36 60 68 44 52 16 20 20 37 30 40 63 71 44 52 16 22 22 39 32 42 67 75 48 56 20 25 25 42 35 45 67 75 48 56 20 28 28 45 38 48 69 77 50 58 22 330 30 52 40 50 75 84 56 65 22 35 35 57 45 55 79 89 60 70 2640 40 62 50 60 83 93 61 74 30 45 45 67 55 65 90 100 71 81 36 50 50 72 60 70 94 104 75 83 40 55 55 77 65 75 96 106 77 87 42 360 60 82 70 80 96 106 77 87 42 65 65 92 80 90 111 118 89 96 50 70 70 97 85 97 116 126 91 101 52 75 75 102 90 102 116 126 91 101 52 80 80 107 95 107 123 133 98 108 5985 85 112 100 112 125 135 100 110 59 90 90 117 105 117 126 136 101 111 60 95 95 122 110 122 126 136 101 111 60 100 100 127 115 127 126 136 101 111 60 110 110 141 130 142 153 165 126 138 80 12012015114015215316512613880注：1 安装机械密封部位的轴的轴向窜动量不大于3mm 。

机械密封型号和适用范围

机械密封型号和适用范围机械密封型号：103型适用范围压力：0 ～0.8MPa温度：-45 ～200℃转速：≤3000r/min介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：103B型适用范围压力：0 ～1MPa温度：-80 ～200℃转速：≤3000r/min介质：河水、污水、海水、油类、溶剂类中等腐蚀性介质。

形式特点：内装非平衡型单弹簧并圈弹簧传动。

机械密封型号：104型适用范围压力：0 ～0.8MPa温度：-45 ～200℃转速：≤3000r/min介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：105型适用范围压力：0 ～0.8MPa温度：-20 ～200℃转速：≤3000r/min轴径：35 ～120介质：油类、苯、酚、稀硝酸。

形式特点：105型为内装式、单端面、小弹簧、非平衡型、螺钉传动泵用机械密封。

符合JB14752-75标准。

机械密封型号：108型适用范围压力：0 ～0.8MPa温度：0 ～120℃转速：≤3000r/min介质：弱酸、弱碱等一般腐蚀性介质。

形式特点：内装式、单端面、带弹簧传动、非平衡型。

弹簧旋向与泵轴旋向有关。

机械密封型号：109型适用范围压力：0 ～0.8MPa温度：-45 ～200℃转速：≤3000r/min介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：110型适用范围压力：0 ～0.8MPa温度：-45 ～200℃转速：≤3000r/min介质：汽油、煤油、柴油、蜡油、重油、润滑油、丙酮、苯、酚、吡啶、醚、稀硝酸、浓硫酸、醋酸、尿素、碱液、海水等。

机械密封型号：114型适用范围压力：0 ～0.4MPa温度：0 ～200℃转速：≤3000r/min轴径：22 ～70介质：浓硫酸、稀硫酸、磷酸碱。

机械密封型号表示方法

机械密封型号表示方法内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.机械密封常用型号：HU1型HU1型机械密封符合ISO3096DIN24960和GB6556标准。

辅助密封卷根据工况要求可选用同规格橡胶“O”圈PTFE“V”圈。

单弹簧、非平衡型拨叉传动、补偿能力强，安装时与轴旋向无关。

磨擦副材质与辅助密封材质可根据实际工况选用。

适用范围被密封介质：油水、结晶性强碱、盐、高溶度流体、浆料、有机溶剂及其他弱腐蚀溶液。

密封腔压力：≤1Mpa密封腔温度：-20℃~220℃线速度：≤15m/sHU3型为非平衡型、单端面结构、任意旋向。

各种污水泵、化工泵、热循环泵均适用。

弹簧选择有：蝶形弹簧、多弹簧等。

磨擦副材质与辅助密封材质请根据实际工况选用。

适用范围：被密封介质：油、水、酸、碱、盐等一般腐蚀性介质。

密封腔压力：≤1 .6Mpa密封腔温度：-50℃~220℃线速度：≤20m/sHU5型HU5型机械密封符合DIN24960标准，背靠背安装亦符合DIN24960标准双端面机械密封，属于部分平衡型、橡胶波纹管，单弹簧、单端面结构，动环靠橡胶波纹管的过盈量驱动，浮动性好，弹簧也起传递扭矩作用。

磨擦副材质与辅助密封材质请根据实际工况选用。

适用范围：被密封介质：含颗粒的废水、油、污水。

密封腔压力：≤1.6Mpa密封腔温度：-20℃~140℃线速度：≤10m/sHU7型衡、圆锥形弹簧结构，弹簧的旋向与轴旋向有关。
