怎么看配电箱系统图？图中的符号代表意思？附25条电工基础知识简介▼什么是配电箱？所有用户用电的总的一个电路分配箱。
02工作原理▼配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上，构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
03用途▼便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
04分类▼按结构特征和用途分类（1）固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
（2）防护式（即封闭式）开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜（即控制台），面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
（3）抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
电气系统图的字母表示的意思
电气系统图的字母表示的意思电气系统图字母代表一览表AACC：暗敷设在不能进入的顶棚内AC：:沿或跨柱敷设：ACE：在能进入人的吊顶内敷设AB-沿或跨梁（屋架）敷设BB系列归类属于布电线，所以开头用B，电压：300/500V BV 铜芯聚氯乙烯绝缘无护套电线俗称塑铜BVR 铜芯聚氯乙烯绝缘俗称软铜BLV铝芯聚氯乙烯绝缘电线以上电线结构：导体+绝缘(拿2.5mm2为例：BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmBVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线，在+一层白色的护套)BE：沿屋架或跨屋架敷设BC：暗敷设在梁内CC-穿金属软管敷C-吸顶CC-暗敷设在屋面或顶板内CE：沿天棚面或顶棚面敷设CE-混凝土排管敷设CL-柱上CLC：暗敷设在柱内CLE：沿柱或跨柱敷设CP-金属软管CT-电缆桥架敷设CS-链吊DDB-直接埋设DS-管吊FFC：地板或地面下敷设：FPC：穿阻燃半硬聚氯乙烯管敷设FPC-阻燃塑料硬管FPC-穿阻燃半硬聚氯乙烯管敷设MMT：穿电线管敷设MR：金属线槽敷设M：用钢索敷设NNHBV-耐火型铜芯聚氯乙烯绝缘电线ＫKPC-穿聚氯乙烯塑料波纹电线管敷设ＴTC-电缆沟敷设：TC-电缆沟WW-墙壁安装WS-沿墙面敷设WE-沿墙面敷设WC：暗敷设在墙内SS-支架SR：沿钢线槽敷设SCE：吊顶内敷设,要穿金属管SC-穿焊接钢管敷设RR-嵌入RC-镀锌钢管R就是(软)的意思，要做到软，就是增加导体根数RV铜芯聚氯乙烯绝缘连接软电线它比BVR更软，还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套ＶV就是PVC聚氯乙烯，也就是（塑料）就是铝芯的代码ＰPC-PVC塑料硬管PC—穿硬塑料管敷设：PCPR—塑料线槽敷设：PR另外：我们最常用的“护套线”同轴射频电缆 SYWV SYV75-5 SYWV75-5 (视频线)超五类非屏蔽双绞线 5eUTP 5eFTP（网线）电话线 HYA 10*2*0.5 （表示10对0.5mm的双绞线电缆）电话线 HBV HBVVHSM8-63C/3PDTQ30-32/2P这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50C65N-16A 2P 是指使用C65小规格的断路器，最大分断电流为6000A，额定电流为16A，2P指双极的，VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50 YJV：交联聚乙烯电缆,3*4：三根四平方的。
配电系统图符号标识
配电系统图符号标识BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E代表明，后面加C代表暗BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E代表明，后面加C代表暗管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
配电系统图 怎么看,符号,字母含义等
配电系统图怎么看，符号，字母含义等从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A 电流互感器。
如何看配电系统图
如何看配电系统图举例，从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
配电系统图---符号识图
配电系统图怎么看——符号字母含义等从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN 为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
电气图中符号含义及开关安装
电气图中符号含义及开关安装位置一、电气图中AP、AL、ALE、AT、AW 含义1、AP---动力配电箱，2、AL---照明配电箱，3、ALE---应急照明配电箱，4、AT----双电源切换箱，5、AW---电表箱。
很多设计院是按这个来给配电箱分类的，在前面加数字表示楼层，后面加数字表示序号二、建筑水电安装中BV-3X10-PVC25-WC-CC/MR 含义1、BV（塑料铜芯线）-3X10（3根10平方毫米的电线）2、PVC25 （用PVC管，管径是25即1寸）3、WC （敷设方式--沿墙敷设）4、CC （敷设方式--沿地敷设）5、MR在金属线槽内敷设三、ZR-BV-3*4~CT 含义ZR表示阻燃；BV表示塑料铜芯线；3*4表示3根4平方的线；CT 表示敷设方式为电缆桥架敷设。
四、PC20-WC,CC 含义1、PC20表示材质为管径为20的塑料管；2、WC表示敷设方式为暗敷设在墙内；3、CC表示敷设方式为暗敷设在顶板内。
五、NH-BV-7x6 SC32 CE WE 含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设。
六、NHBVR-2*1.5-SC15-CE WE 含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗敷设。
1、Sc**:直径为**的焊接钢管敷设2、CE-沿顶板面明敷设3、CC-沿顶板面暗敷设4、WE-沿墙面明敷设5、WC-沿墙面暗敷设6、WE/FC :沿墙面敷设/暗敷在地面内七、BV —3X2.5—JDG20,SR —WC,CE 含义1、BV3X2.5硬铜芯聚氯乙烯绝缘电线3跟2、JDG20紧定式镀锌薄壁电线管DN203、SR沿钢锁敷设4、WC墙内暗敷设5、CE沿天棚或顶板面敷设电缆常见型号：1、BV 一般用途单芯硬导体无护套电缆2、RV 一般用途单芯软导体无护套电缆3、BVR 铜芯聚氯乙烯绝缘软电缆4、VV表示：聚氯乙烯绝缘（第一个V）,聚氯乙烯护套（第二个V）5、YJV22表示：交连聚氯乙烯绝缘（YJ），聚氯乙烯护套（V），钢带凯装（22）6、型号加“ ZR或“FR勺为阻燃电缆（电线）。
实物图+电气图纸讲解教你学会看配电系统图
每个专业的电气工程师都要学会看配电系统图，了解配电系统图中各种符号字母的含义。
因为配电工程涉及的方面太多，所以看懂一张配电系统图也挺不容易，需要学习许多的配电知识及各种电气符号。
一、配电系统图的符号解读（1）电线规格的选用按国家的规定家庭中使用照明、开关、插座要用2.5平方的电线，空调要用4平方的电线，热水器要用6平方的电线。
L火线、N零线、G地线（插座内部都有这些符号）。
配电系统图要涉及强电，照明、电器用电和弱电，电视、电话、音响、网络等...。
电路线埋暗线，线材等。
（2）线管暗敷的符号表示ZR ：表示阻燃YJV：交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆3×2.5：3根2.5芯的电缆线4×25+1×16：是线的平方数PVC20：用pvc管敷设，管径20mmTC、CC、WC：暗敷方式表达（敷设形式是在顶面、墙面或者穿电线管）CT-SC80-ACC：SC表示水煤气钢管，CT表示电缆桥架敷设，80是指公称直径既不是外径也不是内径，ACC表示暗敷设在不能进人的吊顶内。
BV：是聚氯乙烯绝缘电线2*6+E6)表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷QAWC：敷设在墙内DAFC：敷设在地面内PACC：敷设在顶板内DGTC：穿电线管敷设QMWE：沿地面敷设例如：ZR-BV3×.WC，或者 ZR-YJV-4×25+1×16-CT-SC80-ACC 或BV(2*6+E6)SC20-C。
（3）电箱断路器开关例如：CBD3LE-40-16A、CBD3LE-C16A，“CBD3LE”为断路器的型号，“C”为C型脱扣曲线，保护电路用，”40-16A”为额定电流大小。
二、配电系统图中各种参数的含义解析（1）SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）。
配电系统图符号标识
配电系统图符号标识BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E 代表明，后面加C代表暗BVV ：铜芯聚氯乙烯绝缘聚氯乙烯护套电线；500：是电线的耐压等级，现在应该是450/750V；(2*2.5+1*1.5):2根2.5mm2线分别是火线和零线，1根1.5mm2的是接地线；wc：暗敷设在墙内cec：CE代表沿天棚面或顶棚面敷设，后面加E代表明，后面加C代表暗管路敷设标注方法sc：焊接钢管tc：电线管薄钢管pc：硬质塑料管ct：电缆桥架cp：金属软管SR：钢线槽RC：水煤气管导线敷设部位：CT：电缆桥架敷设SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CC：沿现浇板内暗敷设CE：沿天棚面或顶棚面敷设AC：吊顶内敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内wc：暗敷设在墙内WE：沿墙明敷设FC：预埋在地面内cc：暗敷设在顶板内SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC1、BV-2*2.5-TC20-CC这个最后的CC是什么意思啊？答：铜芯聚氯乙烯绝缘电线-2条2.5平方毫米电线—穿直径20电线管—在天花内或者顶棚敷设，最后的CC是暗敷在顶板内的意思。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上,构成低压配电装置;正常运行时可借助手动或自动开关接通或分断电路;故障或不正常运行时借助保护电器切断电路或报警;借测量仪表可显示运行中的各种参数,还可对某些电气参数进行调整,对偏离正常工作状态进行提示或发出信号;常用于各发、配、变电所中;用途:便于管理,当发生电路故障时有利于检修; 配电箱和配电柜配电盘配电凭等,是集中安装开关、仪表等设备的成套装置;常用的配电箱有木制和铁板制两种,现在哪儿的用电量都挺大的,所以还是铁的用的比较多;配电箱的用途：当然是方便停、送电,起到计量和判断停、送电的作用;按结构特征和用途分类：1固定面板式开关柜,常称开关板或配电屏;它是一种有面板遮拦的开启式开关柜,正面有防护作用,背面和侧面仍能触及带电部分,防护等级低,只能用于对供电连续性和可靠性要求较低的工矿企业,作变电室集中供电用;2防护式即封闭式开关柜,指除安装面外,其它所有侧面都被封闭起来的一种低压开关柜;这种柜子的开关、保护和监测控制等电气元件,均安装在一个用钢或绝缘材料制成的封闭外壳内,可靠墙或离墙安装;柜内每条回路之间可以不加隔离措施,也可以采用接地的金属板或绝缘板进行隔离;通常门与主开关操作有机械联锁;另外还有防护式台型开关柜即控制台,面板上装有控制、测量、信号等电器;防护式开关柜主要用作工艺现场的配电装置;3抽屉式开关柜;这类开关柜采用钢板制成封闭外壳,进出线回路的电器元件都安装在可抽出的抽屉中,构成能完成某一类供电任务的功能单元;功能单元与母线或电缆之间,用接地的金属板或塑料制成的功能板隔开,形成母线、功能单元和电缆三个区域;每个功能单元之间也有隔离措施;抽屉式开关柜有较高的可靠性、安全性和互换性,是比较先进的开关柜,目前生产的开关柜,多数是抽屉式开关柜;它们适用于要求供电可靠性较高的工矿企业、高层建筑,作为集中控制的配电中心;4动力、照明配电控制箱;多为封闭式垂直安装;因使用场合不同,外壳防护等级也不同;它们主要作为工矿企业生产现场的配电装置;配电箱各类符号标注:根据图纸配电箱系统图中标注NPX630/3P 400A中:NPX630是断电器的型号,3P是三极,400A指最大断路电流为400A;NPX160/3P 160A WL1 YJV-470+135-SC80 FC 58.8W AP3配电箱：NPX160是断电器的型号3P指三极,额定频率为50Hz,额定绝缘电压为690V,脱扣器电流40-160A; WL1：指回路1;后面还有回路2等;YJV:铜芯交联聚乙烯电缆;NHYJV:耐火铜芯交联聚乙烯电缆470+135：指4根线芯截面70mm2加一根线芯截面35的中性线芯;SC80:指穿直径为80的焊接钢管俗称黑铁管;FC:指暗敷在地面内;C65N-C10/1P WL1 BV-32.5-SC15 CC 0.78KW 照明：C65N为断电器型号C10/1P：断电器最大断路电流为10A,极数为一极; BV:铜芯聚氯乙烯绝缘电线32.5：3根线芯截面面积2.5mm2的SC15:穿直径15mm的钢管CC:暗敷设在屋面或顶板内;C65N-C16/3P WL5 BV-44-SC20 FC WC 3.7KW 380V空调插座：回路5中,断电器型号为C65N,最大断路电流为16A,采用4根线芯截面4mm2的铜芯聚氯乙烯绝缘电缆,穿直接20mm的钢管,暗敷设在地面内、墙内;另：各种敷设方式：AB-沿或跨梁屋架敷设BC-暗敷设在梁内AC-沿或跨柱敷设CLC-暗敷设在柱内WS-沿墙面敷设WC-暗敷设在墙内CE-沿天棚或顶板面敷设CC-暗敷设在屋面或顶板内SCE-吊顶内敷设FC-地板或地面下敷设SC-穿焊接钢管敷设MT-穿电线管敷设PC-穿硬塑料管敷设FPC-穿阻燃半硬聚氯乙烯管敷设CT-电缆桥架敷设MR-金属线槽敷设M-用钢索敷设KPC-穿聚氯乙烯塑料波纹电线管敷设CP-穿金属软管敷设DB-直接埋设TC-电缆沟敷设CE-混凝土排管敷设; 脱扣方式：MA-磁脱扣TM-热磁脱扣MIC-电子脱扣分断能力分5个等级：F:36KAN:50KA H:70KA S:100KA L:150KA。
配电箱系统图及各类符号标注说明
配电箱系统图及各类符号标注说明什么是配电箱？所有用户用电的总的一个电路分配箱.工作原理配电箱是按电气接线要求将开关设备、测量仪表、保护电器和辅助设备组装在封闭或半封闭金属柜中或屏幅上, 构成低压配电装置。
正常运行时可借助手动或自动开关接通或分断电路。
故障或不正常运行时借助保护电器切断电路或报警。
借测量仪表可显示运行中的各种参数，还可对某些电气参数进行调整，对偏离正常工作状态进行提示或发出信号。
常用于各发、配、变电所中。
用途：便于管理，当发生电路故障时有利于检修。
配电箱和配电柜配电盘配电凭等，是集中安装开关、仪表等设备的成套装置。
常用的配电箱有木制和铁板制两种，现在哪儿的用电量都挺大的，所以还是铁的用的比较多。
配电箱的用途：当然是方便停、送电，起到计量和判断停、送电的作用。
按结构特征和用途分类：(1) 固定面板式开关柜，常称开关板或配电屏。
它是一种有面板遮拦的开启式开关柜，正面有防护作用，背面和侧面仍能触及带电部分，防护等级低，只能用于对供电连续性和可靠性要求较低的工矿企业，作变电室集中供电用。
(2) 防护式(即封闭式)开关柜，指除安装面外，其它所有侧面都被封闭起来的一种低压开关柜。
这种柜子的开关、保护和监测控制等电气元件，均安装在一个用钢或绝缘材料制成的封闭外壳内，可靠墙或离墙安装。
柜内每条回路之间可以不加隔离措施，也可以采用接地的金属板或绝缘板进行隔离。
通常门与主开关操作有机械联锁。
另外还有防护式台型开关柜(即控制台)，面板上装有控制、测量、信号等电器。
防护式开关柜主要用作工艺现场的配电装置。
(3) 抽屉式开关柜。
这类开关柜采用钢板制成封闭外壳，进出线回路的电器元件都安装在可抽出的抽屉中，构成能完成某一类供电任务的功能单元。
功能单元与母线或电缆之间，用接地的金属板或塑料制成的功能板隔开，形成母线、功能单元和电缆三个区域。
每个功能单元之间也有隔离措施。
抽屉式开关柜有较高的可靠性、安全性和互换性，是比较先进的开关柜，目前生产的开关柜，多数是抽屉式开关柜。
配电系统图符号母含义、常见电线 电缆的 规格型号、电气安装配管符号表示方法
配电系统图符号母含义、常见电线电缆的规格型号、电气安装配管符号表示方法配电系统图怎么看，符号，字母含义等从电源引入端开始向配出端顺序看:1、SCB10-200010/0.4D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11(星三角11点接法);2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排;3、MT40H1/3PMIC5.0I=3200A低压总进线自动(万能)断路器，施耐德品牌,电流规格4000A，整定电流(长延时)3200A，性能要求查厂家样本;4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3PI=100AGPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器;6、D1:MNS1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高;7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWKARC-12/J 带熔断器隔离开关1250A/3P,无功功率自动补偿控制器(安科瑞品牌)12路; 、FYS-0.22 9浪涌吸收保护(避雷器);10、NT100-100A熔断器，100A;11、LC1-DPK12M7C施耐德产接触器，需要查产品样本(略)，用于自动切换电容器组; 12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流;13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相; 14、D7，含4套NS系列断路器低压出线柜，NS400N/3P200A表示施耐德NS400N断路器，400A框架，整定电流为200A;15、112KWWDZA-YJY-4*185+E95 该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃(交联聚乙烯绝缘、交联聚乙烯护套)，规格为4*185+E95，E95表示PE线规格95; 16、ACR220E、300/5安科瑞品牌仪表(出线回路电流表)，配300/5电流互感器;17、D9，含MT25H1/3PMIC5.0I=1600A及2000/5A低压母联柜，断路器为MT25H1/3PMIC5.0，整定电流1600A，配2000/5A电流互感器。
低压配电系统图符号及字母含义
配电系统图符号母含义（从电源引入端开始向配出端顺序看）：1、SCB10-2000 10/0.D/Yn11。
干式变压器，10KV/0.KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)。
低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.。
低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A。
进线侧电流互感器变比，4000/55、NS100H/3PI=100AGPU3-60II。
浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200。
低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿。
电容补偿柜8、GLR-1250/3P,ZWKARC-12/J。
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-1 / 90.2。
浪涌吸收保护（避雷器）；10、NT100-100A。
熔断器，100A；11、LC1-DPK12M7C。
施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7。
电容器组回路串接电抗器，防止瞬间切换过电流；13、*MKPg0.$-30-3。
组电容器，MKPg0.$型号，30KVar、三相；14、D7，含4套NS系列断路器。
低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、JKWWDZA-YJY-4*185+E95。
该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE 线规格95；16、ACR220E、300/5。
配电系统图
配电系统图怎么看，符号，字母含义等配电系统图上的符号系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACCZR 表示阻燃YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆4*25+1*16是线的平方数SC是表示水煤气钢管CT是表示电缆桥架敷设80说的是公称直径既不是外径也不是内径ACC是表示：暗敷设在不能进人的吊顶内BV(2*6+E6)SC20-C：BV：是聚氯乙烯绝缘电线2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷“LGJ185/25”LGJ是钢芯铝绞线的意思，185是指导线的截面积，25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：转换开关LW5-16 YH3/3 字母和数字分别表示的是:LW--万能转换开关的"万能"的反拼音;5--设计序号;16--开关触头能承受的额定电流;Y--电压;H--转换的"换"的拼音首字母;3--三相;3--三节.LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.电流互感器型号：电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示：L--电流互感器;M--母线穿芯式;ZJ--浇铸绝缘;1--设计序号;0.66--额定电压;150/5--此电流互感器的变比.瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;C--插入式;1--设计序号;10A--额定电流常见电线电缆的规格型号BV、BVR：聚氯乙烯绝缘电缆BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线RV：软铜导体无护套电缆AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线RVB：软铜导体扁形无护套电缆RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V 表示聚氯乙烯护套）AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
配电系统图符号和字母含义
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；
9、FYS-0.22
浪涌吸收保护（避雷器）；
1A；
11、LC1-DPK12M7C
施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；
H--转换的”换”的拼音首字母;
3--三相;
3--三节.
LW5-16 YH3/3的意思就是用于电压指示转换相间电压的万能转换开关.
电流互感器型号：
电流互感器LMZJ1-0.66 150/5的字母和数字分别表示：
L--电流互感器;
M--母线穿芯式;
ZJ--浇铸绝缘;
1--设计序号;
0.66--额定电压;
低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
18、标注：3-7-N3之类
不同的设计人员有不同的习惯，这里表示第3套变配电系统（对应变压器T3）、第7面低压柜、第3条出线回路（该柜内的第3个抽屉）；
19、补充
MNS系列低压配电柜标准垂直母线的规格是1000A，即每个柜可以提供1000A以内的配电负荷能力，超出1000A时（如需要1600A）要采用双垂直母线，可以做到2000A，这些参数要查不同系列低压柜的样本。
ACC是表示：暗敷设在不能进人的吊顶内
BV(2*6+E6)SC20-C：
BV：是聚氯乙烯绝缘电线
2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线
SC20-C：是说明使用DN20的水煤气管做穿线管，暗敷
“LGJ185/25”
LGJ是钢芯铝绞线的意思，
配电系统图 怎么看
配电系统图怎么看，符号，字母含义等举例，从电源引入端开始向配出端顺序看：1、SCB10-2000 10/0.4 D/Yn11干式变压器，10KV/0.4KV，容量2000KVA，高压侧三角形接法，低压侧为星形接法，连接组别为D/Yn11（星三角11点接法）；2、TMY-3[2*(125*10)]+1*(125*10)低压进线柜主母线或低压水平母线规格，125*10硬铜排，3条相线为双排，PEN为单排；3、MT40H1/3P MIC5.0 I=3200A低压总进线自动（万能）断路器，施耐德品牌,电流规格4000A，整定电流（长延时）3200A，性能要求查厂家样本；4、4000/5A进线侧电流互感器变比，4000/55、NS100H/3P I=100A GPU3-60II浪涌保护辅助回路，配施耐德NS100H/3P开关、GPU3-60II浪涌吸收保护器；6、D1:MNS 1000*1000*2200低压柜编号、型号，MNS系列，进线柜尺寸为1000宽、1000深、2200高；7、D2、D3:无功功率补偿电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J带熔断器隔离开关1250A/3P,无功功率自动补偿控制器（安科瑞品牌）12路；9、FYS-0.22浪涌吸收保护（避雷器）；10、NT100-100A熔断器，100A；11、LC1-DPK12M7C施耐德产接触器，需要查产品样本（略），用于自动切换电容器组；12、FK-Dr30/440/7电容器组回路串接电抗器，防止瞬间切换过电流；13、10*MKPg0.44-30-310组电容器，MKPg0.44型号，30KVar、三相；14、D7，含4套NS系列断路器低压出线柜，NS400N/3P 200A表示施耐德NS400N断路器，400A框架，整定电流为200A；15、112KW WDZA-YJY-4*185+E95该出线回路为112KW负荷，出线电缆为无卤低烟A级阻燃（交联聚乙烯绝缘、交联聚乙烯护套），规格为4*185+E95，E95表示PE线规格95；16、ACR220E、300/5安科瑞品牌仪表（出线回路电流表），配300/5电流互感器；17、D9，含MT25H1/3P MIC5.0 I=1600A及2000/5A低压母联柜，断路器为MT25H1/3P MIC5.0，整定电流1600A，配2000/5A电流互感器。
低压配电系统图符号及字母含义概要
配电系统图符号母含义(从电源引入端开始向配出端顺序看:1、SCB10-2000 10/0.4 D/Yn11 。
干式变压器,10KV/0.4KV,容量2000KVA,高压侧三角形接法,低压侧为星形接法,连接组别为D/Yn11(星三角11点接法;2、TMY-3[2*(125*10]+1*(125*10 。
低压进线柜主母线或低压水平母线规格,125*10硬铜排,3条相线为双排,PEN为单排;3、MT40H1/3P MIC5.0 I=3200A 。
低压总进线自动(万能断路器,施耐德品牌,电流规格4000A,整定电流(长延时3200A,性能要求查厂家样本;4、4000/5A 。
进线侧电流互感器变比,4000/55、NS100H/3P I=100A GPU3-60II 。
浪涌保护辅助回路,配施耐德NS100H/3P 开关、GPU3-60II浪涌吸收保护器;6、D1:MNS 1000*1000*2200 。
低压柜编号、型号,MNS系列,进线柜尺寸为1000宽、1000深、2200高;7、D2、D3:无功功率补偿。
电容补偿柜8、GLR-1250/3P,ZWK ARC-12/J 。
带熔断器隔离开关1250A/3P,无功功率自动补偿控制器(安科瑞品牌12路;9、FYS-0.22 。
浪涌吸收保护(避雷器;10、NT100-100A 。
熔断器,100A;11、LC1-DPK12M7C 。
施耐德产接触器,需要查产品样本(略,用于自动切换电容器组;12、FK-Dr30/440/7 。
电容器组回路串接电抗器,防止瞬间切换过电流;13、10*MKPg0.44-30-3 。
10组电容器,MKPg0.44型号,30KVar、三相;14、D7,含4套NS系列断路器。
低压出线柜,NS400N/3P 200A表示施耐德NS400N断路器,400A框架,整定电流为200A;15、112KW WDZA-YJY-4*185+E95 。
该出线回路为112KW负荷,出线电缆为无卤低烟A级阻燃(交联聚乙烯绝缘、交联聚乙烯护套,规格为4*185+E95,E95表示PE线规格95;16、ACR220E、300/5 。
电气系统图上中WC、CC、FC等常见字母符号含义电工基础
电气系统图上中WC、CC、FC等常见字母符号含义 - 电工基础电气系统图，是用来描述每一个配电箱的内部电气安装配置！一份完整的系统图，我们不仅可以看出该电箱所需要的电气设备元件，我们还能看出该电箱用线的大小，以及敷设方式！对于线路的敷设方式有很多种，最常见的敷设方式有：暗敷设在墙内、暗敷设在顶棚内、暗敷设在不能进入的顶棚内、暗敷设在地面内等敷设方式！这些敷设方式在电气图纸中，又是怎样表示的呢？这是一张用户配电箱系统图，在图中我用圆形圈了一些字母出来，这些字母都有着自己的中文意思，假如想知道具体代表着什么，可以连续往下看我的解说！图中BV所代表的是铜芯聚氯乙烯绝缘电线，BV后面的则是线的根数以及大小！常见的电线代表字母中，除了BV，还有BLV以及BVR，这些字母分别表示：BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线图纸中PC20，PC指的是PC-PVC塑料硬管，20则是线管的大小！常见的线管类型及字母符号有：SC：焊接钢管RC：镀锌钢管JDG：套接紧定式镀锌钢导管KBG：扣压式薄壁镀锌钢管PC-PVC：硬质塑料管线管后面的CC、WC、FC，则是线管的敷设方式！CC：暗敷设在屋面或顶板内WC：暗敷设在墙内FC：地板或地面下敷设这上面的字母代表符号仅仅是一部分，还有很多的敷设方式以及套线方式！为此，我特意在网上收集了更多关于图纸字母代表符号供大家学习参考：一、导线穿管SC：焊接钢管RC：镀锌钢管JDG：套接紧定式镀锌钢导管KBG：扣压式薄壁镀锌钢管PC-PVC：硬质塑料管FPC：阻燃硬塑料管CT：桥架MR：金属线槽M：钢索CP：金属软管二、导线敷设部位AB ：沿或跨梁（屋架）敷设BC：暗敷在梁内AC ：沿或跨柱敷设CLC：暗敷设在柱内WS：沿墙面敷设WC：暗敷设在墙内CE：沿天棚或顶板面敷设CC：暗敷设在屋面或顶板内SCE：吊顶内敷设FC：地板或地面下敷设三、灯具安装CS：链吊DS：管吊W：墙壁安装C：吸顶R：嵌入S：支架CL：柱上。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

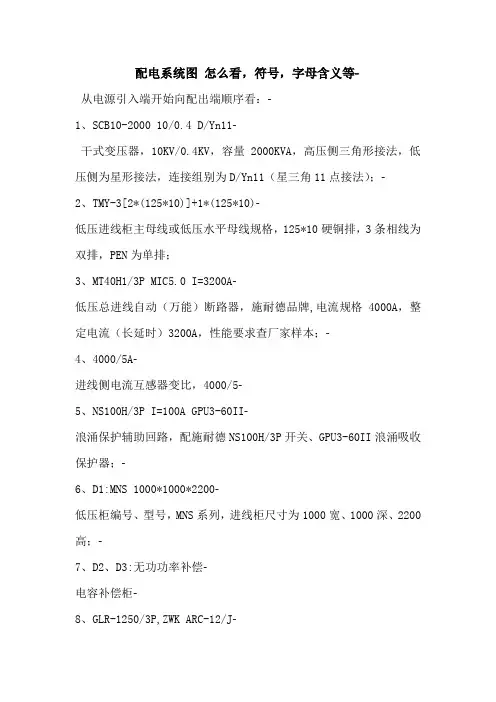

配电系统图怎么看，符号，字母含义等
配电系统图上的符号
系统图中某线路上标有:ZR-YJV-4*25+1*16-CT-SC80-ACC
ZR 表示阻燃
YJV--交联聚乙烯绝缘低卤、阻燃、耐火型电力电缆
4*25+1*16是线的平方数
SC是表示水煤气钢管
CT是表示电缆桥架敷设
80说的是公称直径既不是外径也不是内径
ACC是表示：暗敷设在不能进人的吊顶内
BV(2*6+E6)SC20-C：
BV：是聚氯乙烯绝缘电线
2*6+E6)：是表示两根6平方毫米的电源线，加一根6平方毫米的接地保护线SC20-C ：是说明使用DN20的水煤气管做穿线管，暗敷
“LGJ185/25”
LGJ是钢芯铝绞线的意思，
185是指导线的截面积，
25是指的是钢芯的截面积，这种型号应该是用于110KV的输电线路
在插座中：L----火线、N----零线、G---地线、插座内部有此符号标识。
颜色也有区分,通常红色是火线,蓝色是零线,双色为地线。
转换开关型号：
转换开关LW5-16 YH3/3 字母和数字分别表示的是:
LW--万能转换开关的"万能"的反拼音;
5--设计序号;
16--开关触头能承受的额定电流;
Y--电压;
H--转换的"换"的拼音首字母;
3--三相;
3--三节.
LW5-16 YH3/3 的意思就是用于电压指示转换相间电压的万能转换开关.
电流互感器型号：
电流互感器LMZJ1-0.66 150/5 的字母和数字分别表示：
L--电流互感器;
M--母线穿芯式;
ZJ--浇铸绝缘;
1--设计序号;
0.66--额定电压;
150/5--此电流互感器的变比.
瓷插保险的规格是RC1-10A,“RC1-10A”的含义是：
RC表示是“熔断器，插入式”，10A表示它的允许额定电流值是10A。
R--熔断器;
C--插入式;
1--设计序号;
10A--额定电流
常见电线电缆的规格型号
BV、BVR：聚氯乙烯绝缘电缆
BVVB：铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线
AVR：铜芯聚氯乙烯绝缘安装（A）用软（R）电线
RV：软铜导体无护套电缆
AVRB ：铜芯聚氯乙烯绝缘扁形安装用软电线
RVB：软铜导体扁形无护套电缆
RVS：铜芯聚氯乙烯绝缘绞型（S）连接用软电线
RVV：铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套）
AVVR：铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆
电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。
还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。
BVV表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。
常常简称护套线，单芯的是圆的，双芯的就是扁的。
常常用于明装电线。
BVR表示聚氯乙烯绝缘，铜芯（软）布电线。
常常简称软线。
由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移动的场合。
附：电线电缆命名
电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称(通常是一个类别的名称)结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV级的所有塑料绝缘类电力电缆。
电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？
电线电缆产品的命名有以下原则：
1、产品名称中包括的内容
(1)产品应用场合或大小类名称
(2)产品结构材料或型式；
(3)产品的重要特征或附加特征
基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。
2、结构描述的顺序
产品结构描述按从内到外的原则：导体-->绝缘-->内护层-->外护层-->铠装型式。
3、简化
在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。
案例：
额定电压8.7/15kV阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
(太长了！)
“额定电压8.7/15kV”——使用场合/闪电压等级
“阻燃”——强调的特征
“铜芯”——导体材料
“交联聚乙烯绝缘”——绝缘材料
“钢带铠装”——铠装层材料及型式(双钢带间隙绕包)
“聚氯乙烯护套”——内外护套材料(内外护套材料均一样，省写内护套材料)
“电力电缆”——产品的大类名称
与之对应的型号写为ZR-YJV22-8.7/15，型号的写法见后面的说明。
电线与电缆的区分
其实，“电线”和“电缆”并没有严格的界限。
通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的(大于6平方毫米)称为大电线，较小的(小于或等于6平方毫米)称为小电线，绝缘电线又称为布电线。
型号
电线电缆的型号组成与顺序如下：
[1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征]
