综合布线机柜及设备安装
综合布线设备安装检验

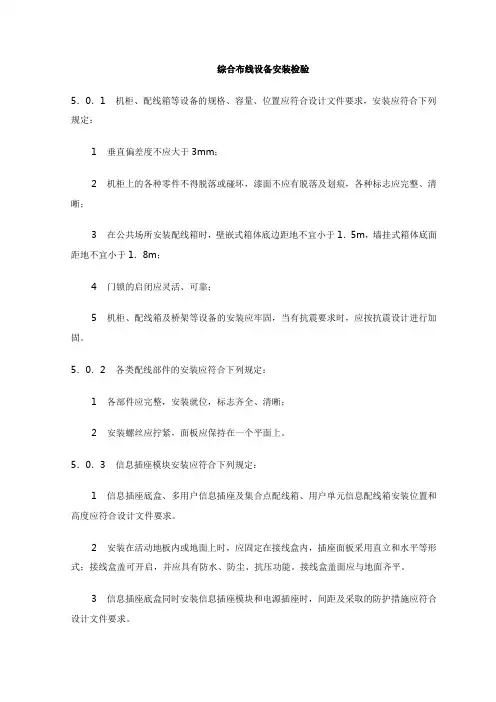

综合布线设备安装检验5．0．1机柜、配线箱等设备的规格、容量、位置应符合设计文件要求，安装应符合下列规定：1垂直偏差度不应大于3mm；2机柜上的各种零件不得脱落或碰坏，漆面不应有脱落及划痕，各种标志应完整、清晰；3在公共场所安装配线箱时，壁嵌式箱体底边距地不宜小于1．5m，墙挂式箱体底面距地不宜小于1．8m；4门锁的启闭应灵活、可靠；5机柜、配线箱及桥架等设备的安装应牢固，当有抗震要求时，应按抗震设计进行加固。
5．0．2各类配线部件的安装应符合下列规定：1各部件应完整，安装就位，标志齐全、清晰；2安装螺丝应拧紧，面板应保持在一个平面上。
5．0．3信息插座模块安装应符合下列规定：1信息插座底盒、多用户信息插座及集合点配线箱、用户单元信息配线箱安装位置和高度应符合设计文件要求。
2安装在活动地板内或地面上时，应固定在接线盒内，插座面板采用直立和水平等形式；接线盒盖可开启，并应具有防水、防尘、抗压功能。
接线盒盖面应与地面齐平。
3信息插座底盒同时安装信息插座模块和电源插座时，间距及采取的防护措施应符合设计文件要求。
4信息插座底盒明装的固定方法应根据施工现场条件而定。
5固定螺丝应拧紧，不应产生松动现象。
6各种插座面板应有标识，以颜色、图形、文字表示所接终端设备业务类型。
7工作区内终接光缆的光纤连接器件及适配器安装底盒应具有空间，并应符合设计文件要求。
5．0．4缆线桥架的安装应符合下列规定：1安装位置应符合施工图要求，左右偏差不应超过50mm；2安装水平度每米偏差不应超过2mm；3垂直安装应与地面保持垂直，垂直度偏差不应超过3mm；4桥架截断处及拼接处应平滑、无毛刺；5吊架和支架安装应保持垂直，整齐牢固，无歪斜现象；6金属桥架及金属导管各段之间应保持连接良好，安装牢固；7采用垂直槽盒布放缆线时，支撑点宜避开地面沟槽和槽盒位置，支撑应牢固。
5．0．5安装机柜、配线箱、配线设备屏蔽层及金属导管、桥架使用的接地体应符合设计文件要求，就近接地，并应保持良好的电气连接。
综合布线系统工程安装规范
综合布线系统工程安装规范GB-T50312-2000_建筑与建筑群综合布线系统工程验收规范第一章总则第1.0.1条为统一建筑与建筑群综合布线系统工程施工质量检查、随工检验和竣工验收等工作的技术要求，制定本规范。
第1.0.2条本规范适用于新建、扩建、改建综合布线系统工程的验收。
第1.0.3条工程中凡遇本规范未包括的技术标准、技术要求，可依据设计规范的要求及相关国家标准执行。
第1.0.4条在施工过施中，施工单位必须执行本规范有关施工质量检查的规定。
建设单位应通过工地代表或工程监理人员加强工地的随工质量检查，及时组织隐蔽工程的检验和签证工作。
第1.0.5条综合布线系统工程的验收，除应符合本规范外，尚应符合国家现行的有关标准的规定。
第二章环境检查第2.0.1条应对交接间、设备间、工作区的建筑和环境条件进行检查，检查内容如下：1 交接间、设备间、工作区土建工程已全部竣工。
房屋地面平整、光洁，门的高度和宽度应不妨碍设备和器材的搬运，门锁和钥匙齐全。
2 房屋预埋地槽、暗管及孔洞和竖井的位置、数量、尺寸均应符合设计要求。
3 铺设活动地板的场所，活动地板防静电措施的接地应符合设计要求。
4 交接间、设备间应提供220V单相带地电源插座。
5 交接间、设备间应提供可靠的接地装置，设置接地体时，检查接地电阻值及接地装置应符合设计要求。
6 交接间、设备间的面积、通风及环境温、湿度应符合设计要求。
第三章器材检查第3.0.1条器材检验一般要求如下：1 工程所用缆线器材型式、规格、数量、质量在施工前应进行检查，无出厂检验证明材料或与设计不符者不得在工程中使用。
2 经检验的器材应做好记录，对不合格的器件应单独存放，以备核查与处理。
3 工程中使用的缆线、器材应与订货合同或封存的产品在规格、型号、等级上相符。
4 备品、备件及各类资料应齐全。
第3.0.2条型材、管材与铁件的检验要求如下：1 各种型材的材质、规格、型号应符合设计文件的规定，表面应光滑、平整，不得变形、断裂。
机柜、机架、配线架安装检验批
6
安装螺丝必须拧紧，面板 应保持在一个平面上
验收依据
设计要求及 规范规定
最小/实际 抽样数量
第3.5.1条
/
第5.2.5条
/
第5./
≤3mm
/
第5.3.1条
/
第5.3.1条
/
第5.3.1条
/
第5.3.1条
/
《智能建筑工程施工规范》 GB50606-2010
检查记录
检查 结果
施工单位 检查结果
机柜、机架、配线架安装检验批质量验收记录
单位（子单位） 工程名称 施工单位
分包单位
分部（子分部） 智能建筑分部工程名称 综合布线系统 子分部
项目负责人
分包单位 项目负责人
08050301
分项工程名称
机柜、机架 、配线架安
装分项
检验批容量
检验批部位
施工依据
验收项目
1
材料、器具、设备进场质 量检测
主 控
监理单位 验收结论
专业工长： 项目专业质量检查员：
年月日
专业监理工程师：
监理单位 验收结论
年月日
2
机柜应可靠接地
项 机柜、机架、配线设备箱
目 体、电缆桥架及线槽等设
3 备的安装应牢固，如有抗
震要求，应按抗震设计进
行加固
1
机柜、机架安装位置应符 合设计要求
2 机柜、机架安装垂直度
一
3
机柜、机架上的各种零件 不得脱落或碰坏
般
项 目
4
漆面不应有脱落及划痕， 各种标志应完整、清晰
5
配线部件应完整，安装就 位，标志齐全
机柜内的综合布线技巧

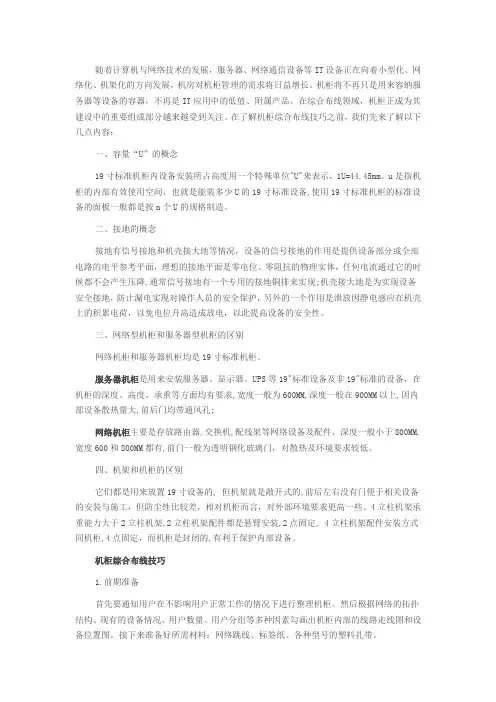

随着计算机与网络技术的发展，服务器、网络通信设备等IT设备正在向着小型化、网络化、机架化的方向发展，机房对机柜管理的需求将日益增长。
机柜将不再只是用来容纳服务器等设备的容器，不再是IT应用中的低值、附属产品。
在综合布线领域，机柜正成为其建设中的重要组成部分越来越受到关注。
在了解机柜综合布线技巧之前，我们先来了解以下几点内容：一、容量“U”的概念19寸标准机柜内设备安装所占高度用一个特殊单位"U"来表示，1U=44.45mm。
u是指机柜的内部有效使用空间，也就是能装多少U的19寸标准设备,使用19寸标准机柜的标准设备的面板一般都是按n个U的规格制造。
二、接地的概念接地有信号接地和机壳接大地等情况，设备的信号接地的作用是提供设备部分或全部电路的电平参考平面，理想的接地平面是零电位、零阻抗的物理实体，任何电流通过它的时候都不会产生压降,通常信号接地有一个专用的接地铜排来实现;机壳接大地是为实现设备安全接地，防止漏电实现对操作人员的安全保护，另外的一个作用是泄放因静电感应在机壳上的积累电荷，以免电位升高造成放电，以此提高设备的安全性。
三、网络型机柜和服务器型机柜的区别网络机柜和服务器机柜均是19寸标准机柜。
服务器机柜是用来安装服务器、显示器、UPS等19"标准设备及非19"标准的设备，在机柜的深度、高度、承重等方面均有要求,宽度一般为600MM,深度一般在900MM以上,因内部设备散热量大,前后门均带通风孔;网络机柜主要是存放路由器,交换机,配线架等网络设备及配件，深度一般小于800MM,宽度600和800MM都有,前门一般为透明钢化玻璃门，对散热及环境要求较低。
四、机架和机柜的区别它们都是用来放置19寸设备的, 但机架就是敞开式的,前后左右没有门便于相关设备的安装与施工，但防尘性比较差，相对机柜而言，对外部环境要求更高一些。
4立柱机架承重能力大于2立柱机架,2立柱机架配件都是悬臂安装,2点固定, 4立柱机架配件安装方式同机柜,4点固定，而机柜是封闭的,有利于保护内部设备。
机柜安装要求
注意：拧取这些螺钉的时候不要过于紧，否则会让交换机倾斜， 也不能过于松垮，这样交换机在运行时不会稳定，工作状态下设 备会抖动。
理线环的安装
理线环的安装步骤如下： 1）取出理线环和所带的配件--螺丝包。 2）将理线环安装在网络机柜的立柱上。 注意：在机柜内设备之间的安装距离至少留1U的 空间，便于设备的散热。
综合布线色标规定
色 设备间 别
蓝 设备间至工作区或用户终端线路
橙 网络接口、多路复用器引来的线路
绿
来自电信局的输入中继线或网络接口的设 备侧
黄
交换机的用户引出线或辅助装置的连接线 路
灰
紫
来自系统公用设备（如程控交换机或网络 设备）连接线路
白连接配线间与工作区的线路 自交换间连接工作区线路
其安装步骤如下： 1）取出110跳线架和附带的螺丝。 2）利用十字螺丝刀把110跳线架用螺丝直接固定在网络机 柜的立柱上。 3）理线。 4）按打线标准把每个线芯按照顺序压在跳线架下层模块 端接口中。 5）把5对连接模块用力垂直压接在110跳线架上，完成下 层端接。
网络配线架的安装
网络配线架安装要求： 1)在机柜内部安装配线架前，首先要进行设备位置规划或按照图 纸规定确定位置，统一考虑机柜内部的跳线架、配线架、理线环、 交换机等设备。同时考虑配线架与交换机之间跳线方便。 2)缆线采用地面出线方式时，一般缆线从机柜底部穿入机柜内部， 配线架宜安装在机柜下部。采取桥架出线方式时，一般缆线从机 柜顶部穿入机柜内部，配线架宜安装在机柜上部。缆线采取从机 柜侧面穿入机柜内部时，配线架宜安装在机柜中部。 3)配线架应该安装在左右对应的孔中，水平误差不大于2毫米， 更不允许左右孔错位安装。
人有了知识，就会具备各种分析能力， 明辨是非的能力。 所以我们要勤恳读书，广泛阅读， 古人说“书中自有黄金屋。 ”通过阅读科技书籍，我们能丰富知识， 培养逻辑思维能力； 通过阅读文学作品，我们能提高文学鉴赏水平， 培养文学情趣； 通过阅读报刊，我们能增长见识，扩大自己的知识面。 有许多书籍还能培养我们的道德情操， 给我们巨大的精神力量， 鼓舞我们前进。
机房综合布线安装规范
一、机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式,安装镀锌走线槽,强电主线槽300200,强电支线槽200100,弱电主线槽 300150,弱电支线槽 200100 ;强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆,布放ODF 到设备机柜的光缆;一边布放列头柜到设备柜的电源线,一边布放网线等信号线缆,上层布放设备柜到ODF柜的光缆;电源线和信号线交叉时, 会对信号线产生干扰;1、桥架及线槽的安装位置应符合施工图要求,左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直,垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好,安装牢固;1. 2、综合布线系统整体技术要求A、线缆类a六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性;芯线对数：4 对电缆外皮：低烟无卤外皮;符合 IEC61034,IEC60754 标准;标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国内标准,并符合国际第三方测试实验室;如 ETL/3P带宽：≥250MHz特性阻抗：1 - 100 MHz---100 ± 15 100 - 250 MHz---100 ± 20b多模光缆规格：室内光缆：低烟无卤外护套束状软光缆标准：50\125μm,满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km雷射光源850nm1500\500MHz-Km红外光源850\1300nm纤芯衰耗：最大\850\1300nm光缆 10G 传输应用要求支持距离达 150 米;B 配线架类a数据配线架规格：24口RJ45 模块化非屏蔽配线架;安装：19”机柜式安装卡接线规范围：22－26AWG最少卡接次数：750 次打线方式：T568A 或 T568B配线架可以安装色标以及安全产品b铜缆配线架 RJ45 信息模块规格：非屏蔽 RJ45 模块插座;标准：TIA/EIA 568B接线方式：T568B/568A保证模块中在所有可能的接触面镀金;采用 DCM 技术直接连接,不采用印刷电路板模式;直流电阻：Ω绝缘阻抗：不低于 500MΩ插拔寿命：≥750 次安装方式：模块可以同时使用在面板和配线架上、简单、快速用途：工作区、水平子系统语音、数据信息点,面板模块与配线架模块必须通用; c光纤配线架规格：1U 光纤配线架;1U 最多可支持 12 芯 ST/SC 或者 12 芯 LC;多模单个 SFP 光纤接头衰耗小于C 跳线类a 数据跳线规格：非屏蔽 4 对模块化 RJ45 至 RJ45 跳线标准：TIA/ 和 ISO11801 2nd导体直径 24AWG,内部多芯软线结构需有多种长度可供选择;跳线全部为原厂机制生产;跳线上能安装色标以及安全产品;b光纤跳线规格：接头类型有 ST 接头,FC 接头,双工 SC接头,双工 LC 接头50\125μm 多模双工万兆光纤跳线9\125μm 单模双工光纤跳线c光纤尾纤规格：尾纤为半紧套管设计50\125um 多模万兆光纤尾纤9\125um 单模光纤尾纤设备制造商生产的六类系统必须获得中华人民共和国信息产业部关于最新六类布线系统标准的合格认证,并提供相关认证文件;厂商提供的布线产品包括线缆,跳线,面板,配线架,光缆, 光纤接插件,工具及耗材必须有出厂检验合格证和产品质量检验合格证;必须提供其所推荐布线产品厂商关于该厂商六类布线全程信道和永久链路的安装、测试方式;综合布线示意图：1、电源线地线要和信号线分开布放；2、电缆槽内缆线布放应顺直,尽量不交叉,在缆线进出线槽部位、转弯处应绑扎固定,其水平部分缆线每间隔 5~10m 绑扎;垂直线槽布放缆线应在缆线的上端和每间隔固定在缆线支架上；3、缆线的弯曲半径应符合下列要求：a 非屏蔽 4 对对绞线电缆的弯曲半径应至少为电缆外径的4倍；b 屏蔽 4 对对绞线电缆的弯曲半径应至少为电缆外径的 6~10 倍；c 主干对绞电缆的弯曲半径应至少为电缆外径的10倍；4、光缆的弯曲半径应至少为光缆外径的15倍；5、缆线端接的一般要求如下：a 缆线的布放应自然平直,不得产生扭绞、打圈接头等现象,不应受外力的挤压和损伤；b 缆线两端应贴有标签,应标明编号,标签书写应清晰,端正和正确;标签应选用不易损坏的材料；c 缆线终接后,应有余量；d 缆线终接应符合设计和施工操作规程；e 缆线中间不允许有接头；f 缆线终接处必须牢固、接触良好 ;所有墙上型信息插座均距地 300mm；所有地面信息插座距强电插座中心距离不小于300mm;为便于设备使用,每个信息插座附近应配备220V电源插座一组;1. 3、标识标签设备名称中文部分,在设备只有一台的情况下,只要直接描述设备名称,在设备超过一台的情况下,在设备名称之后加上数字, 来表示设备的实际数量;中间转接部分：在线缆没有中间转接的情况下,此行不存在,在线缆有中间转接的情况下,按照表中描述进行；走线路由：对机房的所有走线槽进行编号,按照线缆走向顺序写出走线槽编号；机柜内部线缆直接写机柜内部走线；针对PDU标签,与线缆标签一致,只是在线缆标签设备名称中文后面增加具体的PDU端口号,PDU 端口编号由PDU进线端开始编号,以此类推;标签统一采用专业打印机,采用统一品牌的标签色带；标签颜色：黄底黑字;标签方式：旗帜式线缆标签; 字体：宋体；标签带规格：12MM; 字体大小：根据标签长度调整；标签内容大小：宽度 50mm,高度 10mm；标签文字位置左：水平距离 16mm,垂直距离1mm；标签文字位置右：水平距离 L3+L4+L2mm,垂直距离 1mm；标签文字主要内容：线缆名称、线缆起点、线缆终点、走线路由；标签旗帜直径 L2：被粘贴线缆的周长+5mm；标签总长度 L1：130mm+被粘贴线缆的周长L+5mm;粘贴位置：距离线缆接头处 3Cm 粘贴,特殊情况可特殊处理;粘贴方式：旗帜式对折粘贴;2、机柜的技术要求、网络、服务器机柜的安装通信机柜是承载通信设备基础,通信机柜设计的稳固性、科学性和实用性是保证通信设备安全正常运行的必要条件;根据设备实际需求,网络机柜和服务器机柜统一采用19英寸标准机柜,使整个机房排列整齐美观;机柜尺寸要求为：60010002000 机柜,每个机柜须配置6口PDU两个;机柜参数要求:框架采用多重折弯技术单块钢板一次滚轧成型,材料为冷轧薄钢板,厚度不小于;单机柜承重不小于800 公斤;为便于门开关, 要求前后门门框下边到框架底边间距不小于8cm, 要求在框架底框和侧框合理安排螺孔,便于机柜与底座,机柜与机柜之间紧固;因此,机柜不需带轮;机柜底座采用角钢安装;机柜上不能标有厂家名称、商标等标记,前后门板材料为进冷轧薄钢板,厚度不小于2mm;为保证门不晃动;门采用快速拆卸铰链;门锁为带钥匙的单点压铸铝合金锁 ;侧板材料为冷轧薄钢板, 厚度不小于2mm;机柜框架的固定采用螺丝连接;顶板材料为冷轧薄钢板, 厚度不小于2mm;机柜框架的固定采用螺丝连接;底部设置必须有利于进线;底部单方向出线不少于200 根六类线立柱材料应选用优质冷轧钢板, 厚度不小于 2mm;立柱必须可以调节安装深度,前后共4根;为便于安装,立柱上必须有U制标尺;机柜的颜色为黑色;前后通风网孔门,后门双开,通风面积不少于柜门面积的60%;尺寸：机柜净安装高度为42U,外部尺寸规格：单个机柜宽 600mm,机柜深1000mm、指侧面板宽度 900-1000mm,高2200mm;符合国家电气规范的保护接地铜排或等效部件每台机柜在后侧配两组独立、垂直安装机架式的走线槽机柜支架安装示意图2. 2、机柜的布置安装1、数据机房的设备布置应满足机房管理、人员操作和安全、设备和物料运输、设备散热、安装和维护的要求；2、产生尘埃、废物的设备应远离对尘埃敏感的设备,并宜布置在有隔断的单独区域内；3、当机柜或机架上的设备为前进风/后出风方式冷却时,机柜和机架的布置宜采用面对面和背对背的方式；4、主机房内设备间的距离应符合下列规定：a 用于搬运设备的通道净宽不应小于；b 机柜和机柜间距不宜小于；c 当需要在机柜侧面维修测试时,机柜与机柜、机柜与墙之间的距离不宜小于；d 成行排列的机柜,其长度超过6m时,两端应设有出口通道；当两个出口通道之间的距离超过15m时,在两个出口通道之间还应增加出口通道；出口通道的宽度不应小于lm,局部可为 ;1、机架安装位置符合工程设计；2、在有防静电地板的机房里安装的机柜应使用机柜支架,用膨胀螺钉将机柜支架固定在地面上调平,把机柜用螺钉固定在机柜支架上；3、机柜支撑件安装正确可靠,固定螺栓全部规范安装;有绝缘设计的规范安装绝缘配件,保证绝缘；4、机架机箱固定可靠,符合工程设计文件的抗震要求；5、机柜的结构附件应按规范正确安装,螺栓全部正确紧固；6、机柜的活动件动作正常；7、机柜的活动件动作正常,主走道侧各行机柜应对齐成直线,误差应小于5mm；8、整行机架表面应在同一平面上,排列紧密整齐;二、机房安防系统工程1、机房监控系统机房安保监控系统常选用一体化球型摄像机或者半球摄像机,主要对机房各出入口、机房配电室、网络机房等重点区域进行实时图像监控和录像;在监控室设置数字硬盘录像主机,从而保证监控系统24小时不间断监控录像;摄像机吊顶安装,电源采用UPS统一供电;、监控布点：机房中有大量的服务器及机柜、机架;由于这些机柜及机架一般比较高,所以监控的死角比较多,因此在视频监控布点时主要考虑各个出入口,每一排机柜之间安装摄像机;如果在各出入口的空间比较大,可考虑采用带变焦的摄像机,在每一排的机柜之间,根据监视距离,配定焦摄像机即可;如果机房有多个房间的话,可考虑在UPS房和控制机房内安装摄像机;、产品选型及技术要求电视监控系统图像信号应满足图像信号技术指标表中的要求复合视频信号幅度：1±V峰-峰黑白电视水平清晰度：>=350TVL彩色电视水平清晰度：>=270TVL黑白电视灰度等级：>=8信噪比：>=38Db一般情况下,定焦摄像机在光照度变化大的场所应选用自动光圈镜头并配置防护罩,在光照稳定光源充足的地方,用固定光圈镜头可降低成本;图像信号应保持24小时录像,录像方式可采用硬盘录像,也可采用传统的录像系统;闭路电视控制系统最好有视频动态报警功能;同时如果具有视频远程传输功能,即通过Internet、ISDN、局域网或电话线将监视信号传输到远程客户指定的地方,在使用时将会更加方便;在安装闭路电视的同时,也可考虑在重要的机房档案库无人值守安装防盗报警系统以加强防范手段,防盗报警设备有红外+微波双鉴探测器,玻璃破碎探测器、振动探测器、音频探测器等,与视频监控图像做报警联动;2、机房门禁系统门禁管理系统的主要目的是保证重要区域设备和资料的安全,便于人员的合理流动,对进入这些重要区域的人员实行各种方式的门禁管理,以便限制人员随意进出；卡片最好采用现在流行的感应式卡片；卡出入系统首先应具有权限设置的功能,即每张卡可进出的时间、可进出哪道门,不同的卡片持有者应有不同的权限；每次有效的进入都应存档或统计；应有完善的密码系统,即对系统的更改,不同的操作者应有不同的权限；电锁应采用安全可靠的产品,有电闭锁或无电闭锁根据用户要求可调；紧急情况下或电锁出现故障的情况下应有应急钥匙可将门打开；门禁系统最好采用计算机控制系统；全套系统最好有备用电源;。
综合布线系统安装调试方案
1.1综合布线系统1.1.1系统设备安装1.1.1.1设备安装的基本要求1．设备安装工程范围在综合布线系统的设备间内安装有各种设备，例如用户电话交换机、计算机主机和监控等其它系统设备，这些设备的安装施工要求有所不同，不属于综合布线系统工程范围之内。
以综合布线系统在设备间的设备来说，其工程范围是有限的，只是建筑物配线架和相应设备(包括各种接线模块和布线接插件等)。
此外，在智能化建筑中各个楼层装设的楼层配线架等配线接续设备(包括二次交接设备)和所有通信引出端(包括单孔或双孔的信息插座)的设备安装，均属于综合布线系统工程范围之内。
2．设备类型的特点在综合布线系统中常用的主要设备是配线架等接续设备，由于国内外设备类型和品种有气不同，其安装方法也有很大区别。
目前较为常用的型式基本分为双面配线架的落地安装方式和单面配线架的墙上安装方式两种，其设备的结构有敞开式的列架式，也有外设箱体外壳保护的柜式，前者一般用于容量较大的建筑群配线架或建筑物配线架，后者通常用于中小容量的建筑物配架或楼层配线架，它们分别装在设备间或干线交接间(又称干线接线间)以及二级交接间中，作为端接和连接缆线的接续设备，进行日常的配线管理。
目前，国内外所有配线接续设备的外型尺寸基本相同，其宽度均采用通用的19”(英制48.26cm标准机柜架)，这对于设备统一布置和安装施工是有利的。
此外，目前，国内外生产的通信引出端(信息插座)，其外形结构和内部零件安装方式大同小异，基本为面板和盒体两部分组装成整体。
连接用的插座插头都为RJ45型配套使用。
因此，在安装方法上是基本一致的。
3．设备安装的基本要求在综合布线系统工程中安装设备时，按以下基本要求：1）机架、设备的排列布置、安装位置和设备面向都按设计要求，并符合实际测定后的机房平面布置图中的需要。
2）在综合布线系统工程中采用机架和设备，其型号、品种、规格和数量均按设计文件规定配置，经检查上述内容与设计要求完全相符时，才允许在工程中安装施工。
机柜安装要求
理线环的安装
理线环的安装步骤如下： 1）取出理线环和所带的配件--螺丝包。 2）将理线环安装在网络机柜的立柱上。 注意：在机柜内设备之间的安装距离至少留1U的 空间，便于设备的散热。
编号和标记
完整的标记应包含以下的信息：建筑物名称、位置、区号、起始点和功能。 综合布线系统一般常用三种标记：电缆标记、场标记和插入标记，其中插入标记用途最广。 1.电缆标记 电缆标记主要用来标明电缆来源和去处，在电缆连接设备前电缆的起始端和终端都应做好电 缆标记。电缆标记由背面为不干胶的白色材料制成，可以直接贴到各种电缆表面上．其规格 尺寸和形状根据需要而定。例如，1根电缆从三楼的311房的第1个计算机网络信息点拉至楼 层管理间，则该电缆的两端应标记上“311-D1”的标记，其中“D”表示数据信息点。 2.场标记 场标记又称为区域标记，一般用于设备间、配线间和二级交接间的管理器件之上，以区别管 理器件连接线缆的区域范围。它也是由背面为不干胶的材料制成，可贴在设备醒目的平整表 面上。 3．插入标记 插入标记一般管理器件上，如110配线架、BIX安装架等。插入标记是硬纸片，可以插在 1.27cm×20.32cm的透明塑料夹里，这些塑料夹可安装在两个110接线块或两根BIX条之 间。每个插入标记都用色标来指明所连接电缆的源发地，这些电缆端接于设备间和配线间的 管理场。对于插入标记的 色标，综合布线系统有较为统一的规定
电源安装要求
管理间的电源一般安装在网络机柜的旁边， 安装220V（三孔)电源插座。如果是新建 建筑，一般要求在土建施工过程时按照弱 电施工图上标注的位置安装到位。
通信跳线架的安装
通信跳线架主要是用于语音配线系统。一般采用110跳线 架，主要是上级程控交换机过来的接线与到桌面终端的语 音信息点连接线之间的连接和跳接部分，便于管理、维护、 测试。 其安装步骤如下： 1）取出110跳线架和附带的螺丝。 2）利用十字螺丝刀把110跳线架用螺丝直接固定在网络机 柜的立柱上。 3）理线。 4）按打线标准把每个线芯按照顺序压在跳线架下层模块 端接口中。 5）把5对连接模块用力垂直压接在110跳线架上，完成下 层端接。
综合布线(第2版)r4.5_机柜机架安装
网络配线架 按用途分类
110语音配R线J架45模块化配线架
任务五 机柜机架安装
学习单元四 综合布线系统施工
过程菜单链接 任务陈述 知识准备 工程经验 任务实施 项目实训
BIX交叉连接系统
任务五 机柜机架安装
学习单元四 综合布线系统施工
过程菜单链接 任务陈述 知识准备 工程经验 任务实施 项目实训
安装工艺要求
抗震要求
机柜机架安 装要求
接地要求
缆线管理器安装设计要求
预连接系统安装设计要求
任务五 机柜机架安装
学习单元四 综合布线系统施工
过程菜单链接 任务陈述 知识准备 工程经验 任务实施 项目实训
模块和面板安装经验
主二要是有设两备点间：的一设是备确的定安管装理周间围使空用间 机不柜要规太格拥时挤要，留以有利1于-2散U的热空。间
服务器机柜
任务五 机柜机架安装
学习单元四 综合布线系统施工
过程菜单链接 任务陈述 知识准备 工程经验 任务实施 项目实训
壁挂式机柜
任务五 机柜机架安装
学习单元四 综合布线系统施工
过程菜单链接 任务陈述
机架
知识准备 工程经验
机架和机柜的功能相同.
任务实施
机架就是敞开式的,便于相关设备的安装与施工
项目实训
27U 600×600×1400
31U 600×600×1600
36U 600×600×1800
40U 600×600×2000
任务五 机柜机架安装
学习单元四 综合布线系统施工
过程菜单链接 任务陈述 知识准备 工程经验 任务实施 项目实训
配线机柜
任务五 机柜机架安装
学习单元四 综合布线系统施工
机房综合布线安装规范
一、机房综合布线工程1. 1、机房综合布线系统机房采用下走线方式，安装镀锌走线槽,强电主线槽300*200，强电支线槽200*100，弱电主线槽 300*150，弱电支线槽 200*100 。
强电主线槽主要用于从强电井引入交流电源；强电支线槽用于给各机柜里的设备供应电源；弱电线槽用于布放综合配线柜到设备机柜的网线等信号线缆，布放ODF 到设备机柜的光缆。
一边布放列头柜到设备柜的电源线，一边布放网线等信号线缆，上层布放设备柜到ODF柜的光缆。
电源线和信号线交叉时，会对信号线产生干扰。
1、桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm；2、桥架及线槽水平度每米偏差不应超过 2mm；3、垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm；4、线槽截断处及两线槽拼接处应平滑、无刺；5、金属桥架、线槽及金属管各段之间应保持连接良好，安装牢固。
1. 2、综合布线系统整体技术要求A、线缆类（a）六类非屏蔽双绞线电缆类型：六类 UTP 电缆芯线规格：内部须采用分隔结构以减少线对信号传输干扰和增加物理机械抗性。
芯线对数：4 对电缆外皮：低烟无卤外皮。
符合 IEC61034，IEC60754 标准。
标准：符合 TIA/EIA 568B 和 ISO /IEC 11801 及相关国内标准，并符合国际第三方测试实验室。
（如 ETL/3P）带宽：≥250MHz特性阻抗：(1 - 100 MHz)---(100 ± 15) ?(100 - 250 MHz)---(100 ± 20) ??（b）多模光缆规格：室内光缆：低烟无卤外护套（束状软光缆）标准：50\125μm，满足 ISO 的 OM2+多模万兆光缆传输标准最小带宽：2000MHz-Km@雷射光源@850nm1500\500MHz-Km@红外光源@850\1300nm纤芯衰耗：最大3.0dB\1.0dB@850\1300nm光缆 10G 传输应用要求支持距离达 150 米。
《网络与综合布线系统工程技术》实训指导—工程施工系统的设备安装
实训10、工程施工系统的设备安装一、目的要求：1 了解设备安装的范围和特点2 各种设备及机架的安装方法3 连接硬件和信息插座安装的具体要求4 机架与机柜的安装5 模块安装检查二、实训器材：RJ45模块，RJ45配线架，信息插座，支架，底板，理线架，机柜三、实训内容：1、安装的范围、类型和特点1）在设备间里，综合布线设备包括：建筑物配线架和各种模块，布线接插件等相应设备。
在楼层交接间内装设楼层配线架，单孔、多孔信息插座2）常用的类型基本分为双面配线架的落地安装方式和单面配线架的墙上安装方式两种，设备的结构有敞开的列架式和外设箱体外壳保护的柜式等。
国内均采用通用的19英寸（48.26cm）标准机柜（架）；信息插座由面板、接线模块和盒体几部分组装成整体；连接用的插座插头为RJ45型或IDC卡接式的接线模块。
2、设备的安装1）机架、设备的排列布置、安装位置和设备面向应符合设计要求，并符合实际测定后的机房平面布置图中的需要，要求机架和设备与地面垂直，其前后左右的垂直偏差均不大于3mm。
2）机架和设备上各种零件的标志要求统一、完整、清晰、醒目。
3）机架和设备安装牢固可靠，各种螺丝必须拧紧，无松动、缺少、损坏或锈蚀等缺陷，机架不能有摇晃现象。
4）机架和设备前预留1500mm的空间，机架和设备背面距离墙面大于800mm，相邻机架和设备靠近，同列机架和设备的机面排列整齐。
5）建筑物配线架采用单面配线架的墙上安装方法，要求墙壁必须坚固牢靠，能承受机架重量，其机架底距地面为300—800mm，接线端子按电缆用途划分连接区域，方便连接，并设置标志，以示区别。
6）建筑物配线架采用双面配线架的落地安装方法①缆线从配线架下面引上走线方式，配线架的底座位置与成端电缆的上线孔相对应，利于缆线平直引入架上。
②各个直列上下两端垂直倾斜误差不大于3mm，底座水平误差每平方米不大于2mm。
③跳线环等装置牢固，其位置横竖、上下、前后整齐平直一致。
综合布线系统机房安装质量验收标准
弱电系统MDF、IDF综合布线系统机房安装质量验收标准一、综合布线工程特点综合布线系统是上海浦东国际机场扩建工程整个弱电系统的子系统之一，是一个完整的集成化通讯传输系统，系统主要接受单模光缆（零水峰）、多模光缆（OM3）及六类非屏蔽双绞线混合布线方式，连接机场的语音设备、数据设备、电子通讯设备及网络设备等，并使这些设备和外部相关系统连接，为机场语音、数据及多媒体应用供应好用、牢靠、灵敏、可扩展的介质通路，是机场各弱电及信息系统基础保障。
T2综合布线接受IBMACS综合布线系统产品。
水平线缆接受IBMACS六类低烟无卤双绞线，主干线接受低烟无卤万兆多模光缆和零水峰低烟无卤单模光缆。
T2综合布线包括主楼、连廊、长廊和停车库综合布线。
包括六个MDF：MDF-1、MDF-2、MDF-3、MDF-T、MDF-BSH、MDF-P、MDF-1负责长廊北段（1-38轴）区域综合布线，管理39个IDF（包括景观墙4个IDF），同时作为T2的电话总配线间，其他MDF的电话主干线缆汇聚到该机房；MDF-2负责长廊南段38-79轴区域综合布线，管理32个IDF；MDF-3负责主楼区域综合布线，管理25个IDF；MDF-T 负责连廊6.0m以上区域综合布线，管理22个IDF；MDF-BSH负责连廊6.0m以下区域综合布线，管理8个IDF；MDF-P负责停车库区域综合布线，管理16个IDF；共142个IDF共同管理28500多个RJ45信息及话音开关。
本工程干线线缆敷设：综合布线线缆在“GCS”电缆线槽内敷设，综合布线光缆在“GCS”光缆线槽内敷设，弱电各类线缆爱惜均参照EC60614标准，其中电气安装用BS四级导线管。
综合布线接受19英寸标准机柜落地安装。
本系统工程施工范围大，专业面广，工程界面困难，技术要求高，涉及其它系统多，所以要求施工单位在安装过程中统一协调，主动协作。
MDF样板机房为长廊00层S/T-55/56轴MDF2；IDF样板机房为长廊00层Q/R-78/79轴#B126。
综合布线系统技术规范
综合布线系统工程技术规范山西百斯奥格科技有限公司目录前言 (3)一、桥架及线槽、管的安装及保护要求 (3)1.1材料检验 (3)1.2安装方式 (3)1.3保护措施 (3)二、缆线的敷设和保护方式要求 (5)2.1缆线检验 (5)2.2敷设方式 (5)2.3保护措施 (8)三、缆线终接 (8)3.1终接材料检验 (8)3.2终接要求 (9)四、设备安装检验 (10)4.1机柜、机架安装要求 (10)4.2各类配线设备安装要求 (10)4.3信息插座模块安装要求 (10)4.4机架式设备安装要求 (11)五、设备标识符和标签设置 (11)六、接地系统 (11)前言为了规范和提高工程部门在综合布线系统工程中的施工标准及水平，引用国家标准《综合布线工程验收规范GB 50312-2007》制定本规范，本规范主要用于指导综合布线相关工程的施工及验收。
一、桥架及线槽、管的安装及保护要求1.1材料检验在桥架及线槽等设备材料到达现场后，首先要进行材料的检验。
其主要检验内容如下：1.1.1工程所用材料的品牌、型号、规格、数量、质量要符合设计文件的要求并具备相应的质量文件或证书，无出厂检验证明文件、质量文件或与设计不符者不得在工程中使用。
1.1.2工程所用材料表面应光滑、平整，不得变形、断裂。
1.1.3经检验后的材料要做好检验记录，不合格品要独立存放以备核查与处理。
1.2安装方式1.2.1桥架及线槽的安装位置应符合施工图要求，左右偏差不应超过50mm。
1.2.2桥架及线槽水平度每米偏差不应超过2mm1.2.3垂直桥架及线槽应与地面保持垂直，垂直度偏差不应超过3mm。
1.2.4线槽截断处及两线槽拼接处应平滑、无毛刺。
1.2.5吊架和支架安装应保持垂直，整齐牢固，无歪斜现象。
1.2.6金属桥架、线槽及金属管各段之间应保持连接良好，安装牢固。
1.2.7采用吊顶支撑柱布放缆线时，支撑点宜避开地面沟槽和线槽位置，支撑应牢固。
综合布线系统设计施工以及设备接线图文详解
弱电工程综合布线系统工作区子系统提供从水平子系统端接设施到设备的信号连接，通常由连接线缆、网络跳线和适配器组成。
水平子系统提供楼层配间至用户工作区的通信干线和端接设施。
水平主干线通常使用屏蔽双绞线(STP)和非屏蔽双绞线（UTP），也可以根据需要选择光缆。
端接设施主要是相应通信设备和线路连接插座。
管理区子系统管理区也称为管理子系统。
在结构化布线系统中,管理子系统是垂直子系统和水平子系统的连接管理系统，由通信线路互连设施和设备组成，通常设置在楼层配线间内,包括光纤、双绞线配线架、跳线(有快接式跳线和简易跳线之分）垂直干线子系统（干线子系统）通常为大对数铜缆或多芯光缆，安装在建筑物的弱电竖井内垂直主干子系统示意图设备间子系统设备间为安装电信设备和计算机网络设备，以及建筑物配线设备,进行网络管理的场所。
对于综合布线工程设计，设备间主要安装建筑物配线设备（BD）。
语音通信设备、计算机网络设备、引入设备等可装在一起。
建筑群子系统campus subsystem由配线设备、建筑物之间的干线电缆或光缆，跳线等组成.在实际应用中仅仅语音和计算机网络系统采用综合布线系统的原因：（1）系统成本原因(2)带宽原因（3）行业限制(4）不需要很高的灵活性设计标准及设计规范：•GB50311-2007 综合布线系统工程设计规范•GB 50312-2007 综合布线工程验收规范5。
2。
2 综合布线系统结构5.2。
3 综合布线的网络结构5。
2。
4 综合布线系统的设备配置设备配置主要是指各种主配线架(CD或BD)、楼层配线架、布线子系统、传输媒质和通信引出端(即信息插座)、交换机等的实际配置需求主干线路连接方式均采用星型网络拓朴结构，要求整个布线系统的主干电缆或光缆的交接次数一般不应超过两次有FD-BD和FD-BD-CD两种基本设备配置系统结构，但在实际工程中，往往会灵活的设备配置。
综合布线的设备配置1 建筑物标准FD-BD结构2 建筑物FD/BD结构3 建筑物FD—BD共用楼层配线间结构4 建筑群FD-BD—CD结构5。
A008综合布线设备间安装要求
综合布线设备间安装要求1．设备间位置应根据设备的数量、规模、网络构成等因素，综合考虑确定。
2．每幢建筑物内应至少设置1个设备间，如果电话交换机与计算机网络设备分别安装在不同的场地或根据安全需要，也可设置2个或2个以上设备间，以满足不同业务的设备安装需要。
3．建筑物综合布线系统与外部配线网连接时，应遵循相应的接口标准要求。
4．设备间的设计应符合下列规定：。
1设备间宜处于干线子系统的中间位置，并考虑主干缆线的传输距离与数量。
2设备间宜尽可能靠近建筑物线缆竖井位置，有利于主干缆线的引入。
3设备间的位置宜便于设备接地。
4设备间应尽量远离高低压变配电、电机、X射线、无线电发射等有干扰源存在的场地。
5设备间室温度应为10～35。
C，相对湿度应为20％～80％，并应有良好的通风。
6设备间内应有足够的设备安装空间，其使用面积不应小于10m2，该面积不包括程控用户交换机、计算机网络设备等设施所需的面积在内。
7设备间梁下净高不应小于2.5m，采用外开双扇门，门宽不应小于1.5m。
5．设备间应防止有害气体(如氯、碳水化合物、硫化氢、氮氧化物、二氧化碳等)侵入，并应有良好的防尘措施，尘埃含量限值宜符合表6.3.5的规定。
表6.3.5尘埃限值注：灰尘粒子应是不导电的，非铁磁性和非腐蚀性的。
6．在地震区的区域内，设备安装应按规定进行抗震加固。
7．设备安装宜符合下列规定：。
1机架或机柜前面的净空不应小于800mm，后面的净空不应小于600mm。
2壁挂式配线设备底部离地面的高度不宜小于300mm。
8．设备间应提供不少于两个220V带保护接地的单相电源插座，但不作为设备供电电源。
9．设备间如果安装电信设备或其他信息网络设备时，设备供电应符合相应的设计要求。
详解综合布线系统的安装要求
综合布线系统安装要求1.1 工作区安装信息插座一般安装在墙面，使用86型加深金属暗装的底盒或个别明装86型底盒。
特殊场合，如大厅等考虑设置地插。
信息插座与其旁边电源插座应保持20cm的距离，信息插座和电源插座的低边的沿线距地板水平面30cm。
如下图所示：考虑到实际施工中有可能出现的问题，将对模块留有3%的冗余。
设计底盒安装位置时，要及时与室内装修队沟通，在室内装修前将底盒布放好，避免出现重复施工、二次施工等现象。
1.2 垂直/水平布线安装水平布线系统通常采用走吊顶的轻型槽型电缆桥架,而没有采用过线箱方式。
因为这种方式更加适用于大型建筑物。
为水平线缆提供机械保护和支持的装配式槽型电缆桥架，是一种闭合式金属桥架，安装在吊顶内，从弱电竖井引向设有信息点的房间，在由预埋在墙内的不同规格的铁管，将线路引到墙上的暗装铁盒内。
综合布线系统的水平布线是放射型的，线路量大，因此线槽容量的计算很重要，按照标准的线槽设计方法，应根据水平线缆的直径来确定线槽的容量，即可采用以下简易方式来计算其大小：槽（管）截面积=（n×线缆截面积）/（7 0 %×（4 0～5 0％））n：表示用户所要安装的多少条线（已知数）；6004槽（管）截面积：表示要选择的槽管截面积线缆截面积：表示选用的线缆面积7 0％：表示布线标准规定允许的空间；40%-50%：表示线缆之间浪费的空间以上计算方法的管槽按要求留有较多的余量空间，在实际工程中可根据具体情况也可适当多容纳一些线缆。
线槽的材料为冷轧合金板，表面可进行相应处理，如镀锌、喷塑、烤漆等，线槽可以根据情况选用不同的规格。
为保证线缆的转弯半径，线槽需配以相应规格的分支配件，以提供线路路由的转弯自如。
为确保线路的安全，应使槽体有良好的接地端，金属线槽、金属软管、金属桥架及分配线机柜均需整体连接，然后接地，如不能确定信息出口准确位置，拉线时可先将线缆盘在吊顶内的出线口，待具体位置确定后，再引到信息出口。
