直埋光缆工艺要求
直埋光缆施工规范
直埋光缆施工规范直埋光（电）缆与管道光（电）缆相比较，具有施工费用低、安全保密性能好、施工简便等优点，但由于埋入地下维修和查修障碍较为困难，多在远离城市中心与局所的地区、且沿途用户或房屋较少、杆路架设有困难的地区以及长途光（电）缆等情况下才需要直埋敷设。
但是埋式电缆的应用越来越少，所以本节只介绍直埋光缆的敷设方法及标准。
首先就光缆线路工程的特点和施工工序及范围作以阐述，这些知识亦适应于架空和管道光缆敷设。
一、光缆线路工程特点和施工工序流程光缆线路工程，有很多与普通电缆线路工程相同的地方，不少施工方法可以运用原有的工艺方法。
但由于光缆的传输介质与电缆有本质上的区别，光纤代替金属导线以及光缆本身的优点，因而光缆工程在施工方法、标准、流程都有自己的特点。
光缆线路具体施工方法、难度等方面有下述几个特点：1．光纤连接技术要求高，连接要用专门的高精度机具。
施工中采用较为昂贵的熔接机、监视仪表，由一个小组联合作业。
2．光纤损耗低，传输距离长，中继站大大减少，使施工简化、工期缩短。
3．光缆单盘长度远远大于电缆盘长。
光缆标准出厂盘长为2km，70km以上的超长中继段的埋式缆为4km。
盘长长可以减少接头、减少故障，对传输指标、施工接头、维护都带来好处。
但由于盘长长，尤其4km盘长的光缆，给挖沟敷缆以及进度等方面带来难度。
4．传送光信号，传输性能较为稳定，竣工时中继段损耗满足要求，对光电指标来说就已满足，不象电缆指标那样多，一旦出现故障，查找起来也较方便。
5．光缆一般具有充油和挡潮层又由于水份对光纤的影响不象金属导线那样敏感，因而一般光缆不需要充气，这给施工、维护带来很大的方便。
6．光纤接续质量受机具、仪表精度、操作人员技能高低的影响较大，即使同样的光缆、机具、仪表，不同的人员把关、操作，其结果往往相差较远。
光缆、光纤的测试技术较为复杂，它不仅要求有高精度的测试装置，而且要求操作人员必须掌握一定的技能和基础理论。
光纤现场测量受条件影响，对光缆长度、光纤损耗的测试结果不象测电缆那样准确。
直埋光缆施工规范标准[详]
![直埋光缆施工规范标准[详]](https://img.taocdn.com/s3/m/a05261de0b1c59eef9c7b438.png)
直埋光缆施工技术要求一、开挖缆沟1、路由复测缆沟开挖前，现场监理员应依据批准的施工图设计重点做好如下工作：（1）核定光缆路由的具体走向、敷设方式、环境条件及接头的具体地点，是否符合施工图设计；（2）核定地面距离和中继段长度；（3）核定光缆穿越障碍物需要采取防护措施地段的具体位置和处理措施；（4）核定光缆沟坎、护坎、护坡、堵塞等光缆保护的地点、地段和数量；（5）光缆与其他设施、树木、建筑物及地下管线等最小距离要符合验收技术标准；（6）光缆的路由走向、敷设位置及接续点应保证安全可靠，便于施工、维护。
由于客观情况的影响确需变更设计时，路由变更小于1.0km，可由施工单位、随工验收单位和工程建设监理单位现场确定，作好记录，并以书面形式报告建设单位备查。
路由变更大于1.0km时，报告建设单位，请设计单位处理；2、开挖缆沟（1）开挖缆沟前，施工单位应依据批准的施工图设计，沿路由撒放灰线，直线段灰线撒放应顺直，不应有蛇形弯或脱节现象；（2）缆沟沟深符合如下标准：A：普通土、硬土、经过市郊、村镇、沟、渠、水塘及穿越铁路（距路面基底）≥1.2米；B：砂砾土、软石≥1.0米；C：坚石、流砂、市区人行道、公路路肩≥0.8米；D：公路边沟，石质（坚石、软石）≥边沟设计深度以下0.4米，其它土质≥边沟设计深度以下0.8米；二、敷设直埋光缆1、光缆配盘（1）光缆配盘施工单位应根据复测路由计算出光缆敷设的总长度及光纤全程传输质量要求，选配单盘光缆；（2）光缆应尽量做到整盘敷设，以减少中间接头。
水线、防蚁、加强型光缆优先配盘；（3）靠设备侧的第1、2段光缆的长度应大于1.0公里；（4）应尽量将低衰耗的光缆配置在80公里以上的大长度中继段；（5）管道光缆接头应避开交通道口，管道光缆与直埋光缆相接，其接头必须设在人孔，一个人孔只能安装两个接头；（6）直埋光缆接头应尽可能安排在地势平坦和地质稳固地点，光缆接头应避开水塘、河流、河渠及道路等，沿路肩敷设，接头设置手孔；（7）光缆端别的确定：正常情况下：（东向、北向）为A端，（南向、西向）为B端；（8）光缆端盘结果应填入“中继段光缆配盘表”，同时应按配盘表在选用的光缆盘上标明该盘光缆所在的中继段别及光缆配盘编号。
直埋光缆施工规范
标来说就已满足，不象电缆指标那样多，一旦浮现故障，查找起来也较方便。
5．光缆普通具有充油和挡潮层又由于水份对光纤的影响不象金属导线那样敏感，于是普通光缆不需要充气，这给施工、维护带来很大的方便。
6．光纤接续质量受机具、仪表精度、操作人员技能高低的影响较大，即使同样
3．局内部份
(1)局内光缆的布放。
(2)光缆全部光纤与终端机房、有人
中继器机房内ODF或者ODP或者中继器上连接器尾纤的接续、铜导线、加强芯、保护地等终端连接。此外，还包括室内余留光缆
的妥善设置和ODF或者ODP或者中继器上尾纤的盘绕、落位。
(3)中继段光电指标的最终(竣工)测试。
三、埋式光缆的敷设
2．光纤损耗低，传输距离长，中继站大大减少，使施工简化、工期缩短。
3．光缆单盘长度远远大于电缆盘长。光缆标准出厂盘长为2km，70km以上的超长中继段的埋式缆为4km。盘长长可以减少接头、减少故障，对传输指标、施工接头、维护都带来好处。但由于盘长长，特别4km盘长的光缆，给挖沟敷缆以及进度等方面带来难度。
的光缆、机具、仪表，不同的人员把关、操作，
其结果往往相差较远。
光缆、光纤的测试技术较为复杂，它不仅要求有高精度的测试装置，而且要求操作人员
必须掌握一定的技能和基础理论。光纤现场测量受条件影响，对光缆长度、光纤损耗的测试结果不象测电缆那样准确。其重复性、测量偏差都有出入。
二、光缆路线工程的施工范围
光缆路线工程是光缆通信工程的一个重要组成部份。它与传输设备安装工程的划分，是以光纤分配架(ODF)和光纤分配盘(ODP)为分界，其外侧为光缆路线部份，即由本局ODF或者ODP架连接器或者中继器上连接器至对方局ODF或者ODP或者中继器上连接器之间。

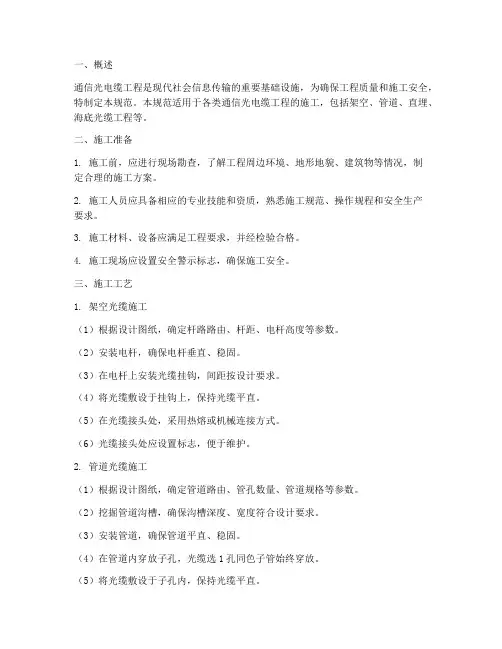

通信光电缆工程施工规范
一、概述通信光电缆工程是现代社会信息传输的重要基础设施，为确保工程质量和施工安全，特制定本规范。
本规范适用于各类通信光电缆工程的施工，包括架空、管道、直埋、海底光缆工程等。
二、施工准备1. 施工前，应进行现场勘查，了解工程周边环境、地形地貌、建筑物等情况，制定合理的施工方案。
2. 施工人员应具备相应的专业技能和资质，熟悉施工规范、操作规程和安全生产要求。
3. 施工材料、设备应满足工程要求，并经检验合格。
4. 施工现场应设置安全警示标志，确保施工安全。
三、施工工艺1. 架空光缆施工（1）根据设计图纸，确定杆路路由、杆距、电杆高度等参数。
（2）安装电杆，确保电杆垂直、稳固。
（3）在电杆上安装光缆挂钩，间距按设计要求。
（4）将光缆敷设于挂钩上，保持光缆平直。
（5）在光缆接头处，采用热熔或机械连接方式。
（6）光缆接头处应设置标志，便于维护。
2. 管道光缆施工（1）根据设计图纸，确定管道路由、管孔数量、管道规格等参数。
（2）挖掘管道沟槽，确保沟槽深度、宽度符合设计要求。
（3）安装管道，确保管道平直、稳固。
（4）在管道内穿放子孔，光缆选1孔同色子管始终穿放。
（5）将光缆敷设于子孔内，保持光缆平直。
（6）在光缆接头处，采用热熔或机械连接方式。
（7）光缆接头处应设置标志，便于维护。
3. 直埋光缆施工（1）根据设计图纸，确定直埋光缆路由、埋深、保护措施等参数。
（2）挖掘直埋沟槽，确保沟槽深度、宽度符合设计要求。
（3）在沟槽内敷设光缆，保持光缆平直。
（4）在光缆接头处，采用热熔或机械连接方式。
（5）光缆接头处应设置标志，便于维护。
4. 海底光缆施工（1）根据设计图纸，确定海底光缆路由、敷设深度、保护措施等参数。
（2）采用专业设备进行海底光缆敷设。
（3）在光缆接头处，采用热熔或机械连接方式。
（4）光缆接头处应设置标志，便于维护。
四、施工质量控制1. 施工过程中，应对施工质量进行全程监控，确保工程质量符合设计要求。
2. 施工完成后，应进行自检、互检和专检，合格后方可进行下一道工序。

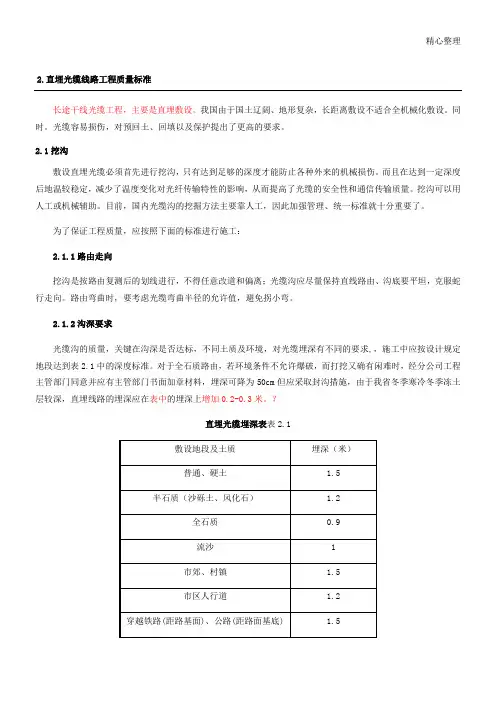

直埋光缆工艺要求
精心整理2.直埋光缆线路工程质量标准长途干线光缆工程，主要是直埋敷设。
我国由于国土辽阔、地形复杂，长距离敷设不适合全机械化敷设。
同时。
光缆容易损伤，对预回土、回填以及保护提出了更高的要求。
2.1挖沟敷设直埋光缆必须首先进行挖沟，只有达到足够的深度才能防止各种外来的机械损伤。
而且在达到一定深度后地温较稳定，减少了温度变化对光纤传输特性的影响，从而提高了光缆的安全性和通信传输质量。
挖沟可以用2.1.12.1.2注1：石质、半石质地段应在沟底和光缆上方各铺10厘米厚的细土或沙土。
此时可将埋深视为光缆的埋深。
3．沟的宽度要求光缆沟的底部宽度一般为30cm，当同沟敷设两条光缆时，应保持5cm的间距，底部宽度一般为35cm。
沟的上宽尺寸应根据光缆沟的深度和土质来确定，对深度较深或土质松散易塌方地段，坡度应大一些，沟上部应宽一些。
对于一般土质地段，沟深为1.5m时，上宽尺寸为60cm。
对于同沟敷设的光缆沟以及土质松散或水4注1注2注32.22.2.12.2.2光缆路由穿越铁路、重要的公路、交通繁忙要道口以及造价高昂、不宜搬移拆除的地面障得物，不能采用破土挖沟方式时，可选用顶管方法，由一端将钢管顺过去。
一般用液压顶管机完成较好。
对于数据接入类工程，如利用原有管道需要采用顶管延伸至用户侧时，顶管距离超过20米时应上报省公司网络部，在得到答复后方可实施。
2.2.3敷设过河光缆常规办法是采用钢丝铠装水底光缆过河。
对于河流太多的地段，全采用水底光缆困难大多。
可以采用在光缆敷设前在河底预埋半硬塑料管，采用陆地埋式光缆从管道中穿放的过河办法。
2.2.4敷设过桥光缆对于一般河流，应在光缆敷设前按设计提出的方式架设过桥通道。
主要由两种方法：钢管架设和吊线架挂。
2.3直埋光缆的敷设2.3.1机械牵引方式它是采取光缆端头牵引及辅助牵引机联合牵引的方式，一般是在光缆沟旁牵引，然后由人工将光缆放入光缆沟中。
其牵引方法基本上与管道光缆辅助牵引方式相同。

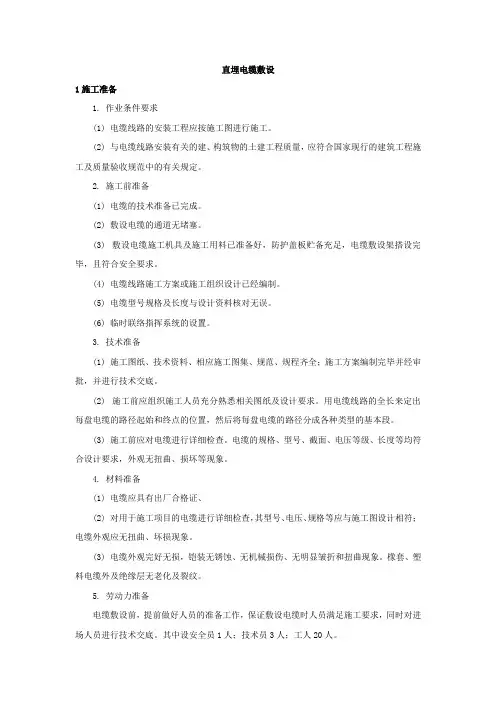

直埋电缆敷设
直埋电缆敷设1施工准备1. 作业条件要求(1) 电缆线路的安装工程应按施工图进行施工。
(2) 与电缆线路安装有关的建、构筑物的土建工程质量，应符合国家现行的建筑工程施工及质量验收规范中的有关规定。
2. 施工前准备(1) 电缆的技术准备已完成。
(2) 敷设电缆的通道无堵塞。
(3) 敷设电缆施工机具及施工用料已准备好，防护盖板贮备充足，电缆敷设架搭设完毕，且符合安全要求。
(4) 电缆线路施工方案或施工组织设计已经编制。
(5) 电缆型号规格及长度与设计资料核对无误。
(6) 临时联络指挥系统的设置。
3. 技术准备(1) 施工图纸、技术资料、相应施工图集、规范、规程齐全；施工方案编制完毕并经审批，并进行技术交底。
(2) 施工前应组织施工人员充分熟悉相关图纸及设计要求。
用电缆线路的全长来定出每盘电缆的路径起始和终点的位置，然后将每盘电缆的路径分成各种类型的基本段。
(3) 施工前应对电缆进行详细检查。
电缆的规格、型号、截面、电压等级、长度等均符合设计要求，外观无扭曲、损坏等现象。
4. 材料准备(1) 电缆应具有出厂合格证、(2) 对用于施工项目的电缆进行详细检查，其型号、电压、规格等应与施工图设计相符；电缆外观应无扭曲、坏损现象。
(3) 电缆外观完好无损，铠装无锈蚀、无机械损伤、无明显皱折和扭曲现象。
橡套、塑料电缆外及绝缘层无老化及裂纹。
5. 劳动力准备电缆敷设前，提前做好人员的准备工作，保证敷设电缆时人员满足施工要求，同时对进场人员进行技术交底。
其中设安全员1人；技术员3人；工人20人。
6. 机具准备(1) 根据确定的施工方案及施工进度计划，确定施工机具需用量。
(2) 组织施工机具设备的落实，保证按期进场。
(3) 主要施工机具设备的配备如下。
自卸车1台；轮式挖掘机1台；大绳2根（每根20米）；安全帽30个；电缆标牌等若干。
2施工顺序1、工艺流程准备工作—电缆沟开挖—电缆加热（冬季施工需要）—电缆敷设—隐蔽验收—覆砂盖砖—回填土—埋设标桩。
埋地光纤的工程施工要求
埋地光纤的工程施工要求一、现场勘察阶段1.1 在进行埋地光纤工程施工前，必须进行详细的现场勘察，了解地形地貌、土质、地下管线等情况。
1.2 对于施工地点周边环境，要详细调查附近的水域、交通、建筑结构等情况，确保施工的安全性。
1.3 如果现场存在复杂的地质条件或地下管线密集的情况，应当及时联系相关部门进行协调，制定详细的施工方案。
1.4 对于可能影响光缆铺设的地质条件和地下管线，应当进行详细的勘察记录，并在施工方案中进行专门的措施安排。
二、施工方案设计2.1 根据现场勘察的情况，制定详细的施工方案，包括工程施工的各个环节和施工过程中需要注意的问题。
2.2 在施工方案中，要明确光缆的铺设路线、井盖的设置、管道的布置等具体措施，并确定施工的起止时间和目标完成日期。
2.3 施工方案中要对可能出现的问题进行充分的预测和应对措施，包括天气变化、交通管制、人员安全等情况。
2.4 在施工方案中要明确施工监督的相关措施，并制定负责人和联络人的名单和联系方式。
三、材料准备和设备调配3.1 在开始施工前，要检查所需光缆材料的品质和数量，并进行详细的登记记录。
3.2 针对不同地质条件和施工环境，要准备不同规格和材质的管道、支架、井盖等设备和材料。
3.3 对于需要使用的机械设备，要进行详细的保养和认真的操作培训，确保其在施工过程中的安全和正常运行。
3.4 准备必要的劳保用品和施工设备，确保施工人员的人身安全。
四、现场施工操作4.1 在开始施工前，要按照现场勘察和施工方案的要求，对施工现场进行详细的标记和标识。
4.2 在进行光缆铺设前，要对铺设路线进行清理和修整，确保铺设的平整和通畅。
4.3 在进行管道和支架的安装前，要对施工现场进行详细的测量和排布，确保施工的准确性和合理性。
4.4 在进行机械设备操作和重要工艺操作前，要进行安全检查和施工人员培训，确保施工的安全和正常进行。
五、管理和监督5.1 在施工过程中，要设置专门的负责人进行施工现场的管理，并对施工环境和施工质量进行监督检查。
光缆工程施工直埋(3篇)
第1篇一、直埋光缆的施工准备1. 工程设计：根据实际需求，确定光缆敷设路由、长度、光缆规格型号等。
2. 材料准备：准备光缆、接头盒、光缆护套、电缆桥架、电缆固定器材等。
3. 施工人员培训：对施工人员进行光缆敷设技术培训，确保施工质量。
二、直埋光缆的施工步骤1. 路由勘察：实地勘察光缆敷设路由，确保路由安全、合理。
2. 开挖沟槽：根据设计要求，开挖光缆敷设沟槽。
沟槽深度应满足光缆埋设要求，一般为0.8-1.2米。
3. 光缆敷设：将光缆沿沟槽敷设，注意保持光缆的顺直，避免扭曲。
4. 光缆固定：在光缆敷设过程中，应将光缆固定在电缆桥架或固定器材上，防止光缆移位。
5. 接头制作：根据光缆长度和接头盒容量，制作光缆接头。
接头制作应严格按照规范要求进行，确保接头质量。
6. 光缆保护：在光缆敷设完成后，将光缆护套、电缆桥架等材料安装到位，保护光缆免受外界损伤。
7. 回填沟槽：将沟槽回填，确保光缆埋设深度满足要求。
8. 工程验收：完成光缆敷设后，进行工程验收，确保施工质量。
三、直埋光缆的施工注意事项1. 施工过程中，应严格遵守施工规范，确保施工质量。
2. 光缆敷设时，注意保护光缆，避免扭曲、挤压。
3. 接头制作过程中，确保接头质量，避免因接头问题影响光缆性能。
4. 回填沟槽时，注意回填材料的选择，确保回填土质均匀、坚实。
5. 施工过程中，注意施工安全，防止发生意外事故。
6. 施工完成后，做好工程资料整理，为后期维护提供依据。
总之，直埋光缆工程施工是一项重要的工作，施工过程中需严格按照规范要求进行，确保光缆敷设质量，为我国光纤通信事业的发展贡献力量。
第2篇一、施工准备1. 设计与规划：在施工前，需根据实际需求进行光缆线路设计，确定光缆路径、埋深、接头位置等。
设计时需考虑地形地貌、地质条件、施工环境等因素。
2. 材料准备：根据设计要求，准备光缆、直埋管、连接头、防护套管、电缆沟盖板、测量仪器等施工材料。
3. 施工队伍：组建专业的施工队伍，确保施工人员具备相应的技术水平和安全意识。
直埋光缆的施工方法及要求
直埋光缆的施工方法及要求
直埋光缆的施工方法及要求主要包括以下几个方面：
1. 路由选择：在施工前，需要选择合适的路由，确保光缆线路的长度、安全性和可靠性。
同时，需要考虑土地使用权和施工难度等因素，以及避开障碍物和不良地质等因素。
2. 沟槽开挖：根据设计图纸和现场情况，确定沟槽的位置和深度。
采用机械或人工开挖沟槽，确保沟槽的平整和深度符合要求。
在开挖过程中，需要注意避免对原有设施造成损坏。
3. 光缆敷设：在敷设光缆时，需要保证光缆的弯曲半径不小于规定值，避免光缆受到扭曲或拉伸等应力。
同时，需要确保光缆在沟槽内摆放平整，不出现交叉或重叠现象。
在敷设过程中，还需要注意对光缆的保护，避免光缆受到损伤。
4. 回填土：在敷设完成后，需要用细土或沙石回填沟槽，并夯实。
回填土的厚度应符合设计要求，以确保光缆的安全和稳定。
5. 标识与记录：在施工过程中，需要做好标识和记录工作，包括光缆的型号、规格、长度等信息，以便于后期维护和管理。
6. 验收与测试：在施工完成后，需要进行验收和测试工作，确保光缆的性能和质量符合要求。
验收测试包括光缆的长度、衰减、色散等指标，以及传输性能的测试。
7. 注意事项：在施工过程中，需要注意安全问题，如避免光缆受到锐利物体的损伤、防止人员触电等。
同时，还需要遵守相关法律法规和环保要求，避免对环境和生态造成影响。
总之，直埋光缆的施工方法及要求比较复杂，需要专业的施工人员和技术人员进行操作和管理。
同时，为了保证光缆的性能和质量，需要注意细节和遵循相关规范要求。
直埋光缆工程施工规范
直埋光缆工程施工规范一、总则1.1 为保障光缆通信网络建设质量和安全，规范直埋光缆工程施工行为，提高工程施工质量，根据相关法律、法规和标准，制定本规范。
1.2 本规范适用于直埋光缆工程的设计、施工、验收等各个环节。
工程施工单位应当结合工程实际情况，严格按照本规范要求进行施工。
1.3 工程施工单位应当依法取得相应的资质，并具备从事直埋光缆工程施工的相关经验和技术能力。
1.4 工程监理单位应当具备从事直埋光缆工程监理的相关资质，并对工程施工进行全程监督、检查和记录。
1.5 监理单位应当依法对施工单位的施工行为进行监督，并及时发现并纠正违规行为。
对发现的违规行为，应当及时进行处置和记录，并向相关主管部门报告。
二、工程前期准备2.1 工程前期准备包括勘察设计、材料采购、人员组织等工作。
2.2 勘察设计应根据实际情况制定详细施工方案和施工图纸，并在设计中充分考虑地质情况、道路交通、通讯线路等相关因素。
2.3 施工单位应当按照设计要求采购符合国家标准和规定的光缆材料，并严格按照要求检查和验收。
2.4 施工单位应当组织专业技术人员进行施工组织设计，并确定施工方案、施工工艺和施工周期等。
2.5 施工单位应当合理组织施工人员，包括施工队伍、施工班组等，并对施工人员进行必要的培训和考核。
2.6 施工单位应当制定完善的安全生产计划和施工组织设计，并保证施工现场的安全生产。
三、施工过程3.1 施工单位应当按照设计要求进行光缆的敷设和埋设工作，并保证光缆线路的连续性和完整性。
3.2 施工单位应当根据实际情况选择合适的敷设方法，并采取相应措施，保护光缆线路不受外界干扰或损坏。
3.3 施工过程中，应注意保护现场设施和环境，尽量减少对周围环境的影响。
3.4 施工单位应当按照设计要求进行光缆的连接和接头处理，并保证连接处的线路通畅和稳定。
3.5 施工单位应当及时处理工程中遇到的问题和难点，并及时向设计单位和监理单位报告。
3.6 施工过程中应注重施工质量和施工速度的结合，保证工程按时完成。
2.通信光缆线路(直埋)工程施工及验收技术规程详解
第二部分埋式光缆施工技术要求一、设计交底1、由工程部主持,会同上级主管领导和本工程设计的设计员、质量监督员、施工单位，对工程进行研讨和技术交底。
施工单位可对所有技术指标的实施进行咨询和讨论，并由工程部负责人做出解释。
2、具体问题须现场认证的，可在会后前往实地勘测，并由负责该工程设计的设计员做出解释。
3、设计文件交底后，工程如须变更，必须由工程部办理变更手续，否则，变更工程量不予认可。
4 、设计交底完毕，办理交接手续。
二、路由复测1、埋式光缆线路路由复测应以批准的施工设计图为依据。
核定路由的具体走向，敷设位置和方式、环境条件及接头的具体地点。
2、核定光缆穿越障碍物及特殊地段采取防护措施的具体位置、数量和处理措施。
如光缆穿越铁路、公路、河流、湖泊及大型水渠、地下管线等。
3、核定光缆沟石砌（坎、堵塞、护坡、漫水坝）保护的地点和数量。
4、对施工图进行局部的修改或完善提出建议。
5、为光缆配盘及材料分屯提供必要的实地资料。
6、埋式光缆线路路由复测的要求。
6.1 光缆路由复测的原则：按照施工图设计核对路由走向、敷设位置及接续点环境是否安全可靠，便于施工和维护。
6.2 光缆与其他设施、树木、建筑物等最小距离要符合下表规定。
直埋光缆线路与其它设施的最小隔距表说明：线路采用穿管保护时，平行隔距的要求不变，但交越时相互间的分隔距离可适当减小，此时最小的分隔距离要求如下：①给水管0.15m，②排水管0.15m，③热力管0.25m，④煤气管0.3m。
如果交越的电力电缆加有保护管时，则直埋光缆线路与之交越部分的最小隔距可减小至0.15m。
三、光缆单盘检测1、光缆单盘检验。
1.1光缆的外观检查，应首先检查光缆盘包装是否损坏，然后开盘检查，光缆外皮有无损伤，光缆端头封装是否良好。
对于包装严重损坏或光缆外皮破损严重的，应做详细标记，在光缆电气性能指标测试时，重点检查。
1.2核对单盘光缆的规格、程式和制造长度是否符合订货合同规定或设计要求，有无出厂合格证、测试记录等。
直埋光缆施工规范
直埋光缆施工规范直埋光（电）缆与管道光（电）缆相比较，具有施工费用低、安全保密性能好、 施工简便等优点，但由于埋入地下维修和查修障碍较为困难，多在远离城市中心与 局所的地区、且沿途用户或房屋较少、杆路架设有困难的地区以及长途光（电）缆 等情况下才需要直埋敷设。
但是埋式电缆的应用越来越少，所以本节只介绍直埋光 缆的敷设方法及标准。
首先就光缆线路工程的特点和施工工序及范围作以阐述，这 些知识亦适应于架空和管道光缆敷设。
一、光缆线路工程特点和施工工序流程光缆线路工程，有很多与普通电缆线路工程相同的地方，不少施工方法可以运 用原有的工艺方法。
但由于光缆的传输介质与电缆有本质上的区别，光纤代替金属 导线以及光缆本身的优点，因而光缆工程在施工方法、标准、流程都有自己的特点。
光缆线路具体施工方法、难度等方面有下述几个特点：1．光纤连接技术要求高，连接要用专门的高精度机具。
施工中采用较为昂贵的 熔接机、监视仪表，由一个小组联合作业。
2．光纤损耗低，传输距离长，中继站大大减少，使施工简化、工期缩短。
3．光缆单盘长度远远大于电缆盘长。
光缆标准出厂盘长为2km ， 70km 以上的超长中继段的埋式缆为 头、维护都带来好处。
等方面带来难度。
4．传送光信号，光缆敷设， 包括敷设前的全部准备工作和不同程式光缆不同敷设方式的布放。
光缆敷设后的各种保护措施的实施。
光缆接续，包括光纤连接、补强和铜导线、加强件、铝泊层、钢带的连 接以及光缆接头护套的安装。
2． 无人站部分（ 1） 无人中继器机箱的安装和光缆引入。
（ 2） 成端，光缆内全部光纤与中继器上连接器尾纤的接续、铜导线、加强芯 等连接。
3.局内部分4km 。
盘长长可以减少接头、减少故障，对传输指标、施工接但由于盘长长，尤其 4km 盘长的光缆，给挖沟敷缆以及进度 传输性能较为稳定，竣工时中继段损耗满足要求，对光电指 标来说就已满足，不象电缆指标那样多，一旦出现故障，查找起来也较方便。
直埋电缆工艺要求
强电范围 1及以下一般工业与民用建筑电气安装工程的电力电缆敷本工艺标准适用于10kV 设。
施工准备 2 2设备及材料要求：2.12.1.1 所有材料规格型号及电压等级应符合设计要求，并有产品合格证。
每轴电缆上应标明电缆规格、型号、电压等级、长度及出厂日期。
电缆2.1.2轴应完好无损。
电缆外观完好无损，铠装无锈蚀、无机械损伤，无明显皱折和扭曲现2.1.3象。
油浸电缆应密封良好，无漏油及渗油现象。
橡套及塑料电缆外皮及绝缘层无老化及裂纹。
各种金属型钢不应有明显锈蚀，管内无毛刺。
所有紧固螺栓，均应采用2.1.4镀锌件。
其它附属材料：电缆盖板、电缆标示桩、电缆标志牌、油漆、汽油、封2.1.5铅、硬脂酸、白布带、橡皮包布、黑包布等均应符合要求。
2.2 2.2 主要机具：电动机具、敷设电缆用支架及轴、电缆滚轮、转向导轮、吊链、滑轮、2.2.1 钢丝绳、大麻绳、千斤顶。
绝缘摇表、皮尺、钢锯、手锤、扳手、电气焊工具、电工工具。
2.2.2无线电对讲机（或简易电话）、手持扩音喇叭（有条件可采用多功能扩2.2.3大机作通讯联络）。
作业条件： 2.32.3.1 土建工程应具备下列条件： 2.3.1.1 预留孔洞、预埋件符合设计要求、预埋件安装牢固，强度合格。
电缆沟、隧道、竖井及人孔等处的地坪及抹面工作结束，电缆沟排水2.3.1.2畅通，无积水。
电缆沿线模板等设施拆除完毕。
场地清理干净、道路畅通，沟盖板齐2.3.1.3备。
放电缆用的脚手架搭设完毕，且符合安全要求，电缆沿线照明照度满2.3.1.4 足施工要求。
直埋电缆沟按图挖好，电缆井砌砖抹灰完毕，底砂铺完，并清除沟内2.3.1.5 杂物。
盖板及砂子运至沟旁。
2.3.2 设备安装应具备下列条件变配电室内全部电气设备及用电设备配电箱柜安装完毕。
2.3.2.1电缆桥架、电缆托盘、电缆支架及电缆过管、保护管安装完毕，并检2.3.2.2 验合格。
操作工艺3工艺流程： 3.1 3.1直埋电缆敷设→铺砂盖砖→回填土→埋标桩准备工作→水平敷设电缆沿支架、桥架敷设→→挂标志牌垂直敷设埋标桩→管口防水处理→剥麻刷油→挂标志牌3.2 准备工作：施工前应对电缆进行详细检查；规格、型号、截面、电压等级均符合设3.2.1计要求，外观无扭曲、坏损及漏油、渗油等现象。
直埋光缆施工规范
直埋光缆施工技术要求一、开挖缆沟1、路由复测缆沟开挖前，现场监理员应依据批准的施工图设计重点做好如下工作：（1）核定光缆路由的具体走向、敷设方式、环境条件及接头的具体地点，是否符合施工图设计；（2）核定地面距离和中继段长度；（3）核定光缆穿越障碍物需要采取防护措施地段的具体位置和处理措施；（4）核定光缆沟坎、护坎、护坡、堵塞等光缆保护的地点、地段和数量；（5）光缆与其他设施、树木、建筑物及地下管线等最小距离要符合验收技术标准；（6）光缆的路由走向、敷设位置及接续点应保证安全可靠，便于施工、维护。
由于客观情况的影响确需变更设计时，路由变更小于1.0km，可由施工单位、随工验收单位和工程建设监理单位现场确定，作好记录，并以书面形式报告建设单位备查。
路由变更大于1.0km时，报告建设单位，请设计单位处理；2、开挖缆沟（1）开挖缆沟前，施工单位应依据批准的施工图设计，沿路由撒放灰线，直线段灰线撒放应顺直，不应有蛇形弯或脱节现象；（2）缆沟沟深符合如下标准：A：普通土、硬土、经过市郊、村镇、沟、渠、水塘及穿越铁路（距路面基底）≥1.2米；B：砂砾土、软石≥1.0米；C：坚石、流砂、市区人行道、公路路肩≥0.8米；D：公路边沟，石质（坚石、软石）≥边沟设计深度以下0.4米，其它土质≥边沟设计深度以下0.8米；二、敷设直埋光缆1、光缆配盘（1）光缆配盘施工单位应根据复测路由计算出光缆敷设的总长度及光纤全程传输质量要求，选配单盘光缆；（2）光缆应尽量做到整盘敷设，以减少中间接头。
水线、防蚁、加强型光缆优先配盘；（3）靠设备侧的第1、2段光缆的长度应大于1.0公里；（4）应尽量将低衰耗的光缆配置在80公里以上的大长度中继段内；（5）管道光缆接头应避开交通道口，管道光缆与直埋光缆相接，其接头必须设在人孔内，一个人孔内只能安装两个接头；（6）直埋光缆接头应尽可能安排在地势平坦和地质稳固地点，光缆接头应避开水塘、河流、河渠及道路等，沿路肩敷设，接头设置手孔；（7）光缆端别的确定：正常情况下：（东向、北向）为A端，（南向、西向）为B端；（8）光缆端盘结果应填入“中继段光缆配盘表”，同时应按配盘表在选用的光缆盘上标明该盘光缆所在的中继段别及光缆配盘编号。
直埋光电缆敷设施工工艺标准
直埋光电缆敷设施工工艺标准1.施工准备1.1 劳动组织序项目单位数备注1 总指挥人 1 负责整个敷缆的指挥2 分指挥人 5 负责各自部分的指挥3 安全员人 24 防护员人 34 敷缆人100 依据单盘光（电）缆1.2 工机具序名称规格单数备注1 卷尺3m 把 42 手钳把 23 对讲机部94 喇叭口个依据工程情5 电缆支架套 16 铁锹把依据工程情7 防护旗面依据工程情8 口哨个依据工程情9 喇叭只 11.3材料序名称规格单位数备注1 光（电）盘 1 1km序名称规格单位数备注2 钢管m 依据工程情3 塑料子m 依据工程情4 铁线Φ3.0kg 依据工程情5 棉纱kg 16 标石个依据工程情7 热缩端套依据工程情8 水泥槽m 依据工程情9 汽油93号kg 依据工程情10 油麻沥kg依据工程情2．操作程序2.1工艺流程2.2操作要领2.2.1检查光电缆沟的情况以及光缆敷设径路上各种障碍情况，在敷缆前要先检验缆沟情况，准备穿越障碍的材料、措施及特殊地段的防护措施，如穿管所需的喇叭口等，正式敷缆前要再次检验缆沟情况，光电缆沟及各种障碍的穿越应符合设计及施工规定的各项要求并由质检人员检查合格，并选择支盘点。
2.2.2检查光电缆盘号、长度和外端是否与配盘图相符，准备所需机具、材料并运抵现场。
2.2.3组织劳力，确定现场指挥系统，这是光缆敷设的关键。
设立一名总指挥，负责指挥、协调整个敷缆工作的进行。
另设四至五名缆沟开挖防护回填自检、填写隐蔽记录光（电）缆敷设径路画线埋设标石监理检查、签字分指挥，处于队列的前部、中部和尾部，负责各自所辖部分的指挥和协调工作，三至四名安全巡视员担负现场的安全巡视工作。
特殊地段定点监视，专设两名防护人员，各持防护旗一付，防护喇叭一只，负责过往列车的防护工作，遇有列车通过，马上通知施工人员。
指挥系统使用无线对讲机进行联系。
2.2.4支架光电缆盘，一般离地面10cm，支盘点一般选择在2km 盘的中间，在劳力多的情况下，亦可选在开头或尾部，支盘点选择要考虑地形、地势条件以及敷设起来方便等因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
精心整理
2.直埋光缆线路工程质量标准
长途干线光缆工程，主要是直埋敷设。
我国由于国土辽阔、地形复杂，长距离敷设不适合全机械化敷设。
同时。
光缆容易损伤，对预回土、回填以及保护提出了更高的要求。
2.1挖沟
敷设直埋光缆必须首先进行挖沟，只有达到足够的深度才能防止各种外来的机械损伤。
而且在达到一定深度后地温较稳定，减少了温度变化对光纤传输特性的影响，从而提高了光缆的安全性和通信传输质量。
挖沟可以用人工或机
2.1.1
2.1.2
达到表
注1：石质、半石质地段应在沟底和光缆上方各铺10厘米厚的细土或沙土。
此时可将埋深视为光缆的埋深。
3．沟的宽度要求
光缆沟的底部宽度一般为30cm，当同沟敷设两条光缆时，应保持5cm的间距，底部宽度一般为35cm。
沟的上宽尺寸应根据光缆沟的深度和土质来确定，对深度较深或土质松散易塌方地段，坡度应大一些，沟上部应宽一些。
对于一般土质地段，沟深为1.5m时，上宽尺寸为60cm。
对于同沟敷设的光缆沟以及土质松散或水位较低地
4
注1
注2
注3
2.2
2.2.1
2.2.2顶管
光缆路由穿越铁路、重要的公路、交通繁忙要道口以及造价高昂、不宜搬移拆除的地面障得物，不能采用破土挖沟方式时，可选用顶管方法，由一端将钢管顺过去。
一般用液压顶管机完成较好。
对于数据接入类工程，如利用原有管道需要采用顶管延伸至用户侧时，顶管距离超过20米时应上报省公司网络部，在得到答复后方可实施。
2.2.3敷设过河光缆
常规办法是采用钢丝铠装水底光缆过河。
对于河流太多的地段，全采用水底光缆困难大多。
可以采用在光缆敷设前在河底预埋半硬塑料管，采用陆地埋式光缆从管道中穿放的过河办法。
2.2.4敷设过桥光缆
对于一般河流，应在光缆敷设前按设计提出的方式架设过桥通道。
主要由两种方法：钢管架设和吊线架挂。
2.3直埋光缆的敷设
2.3.1机械牵引方式
2.3.2
2.4
2.4.1
（1）直埋光缆穿越铁路保护如图2-2所示。
图2-错误！未指定顺序。
直埋光缆穿越铁路保护图
（2）直埋光缆穿越主要公路保护如图2-3所示。
图2-错误！未指定顺序。
直埋光缆穿越主要公路保护图
（3）直埋光缆穿越一般公路保护如图2-4所示。
图2-错误！未指定顺序。
直埋光缆穿越一般公路保护图
3 漫水坡与光缆间隔一般为1-5米,河道落差大时间隔小些,反之则大些。
说明: 1 本图适用于埋式光缆穿越冲刷比较严重的山区河流地带。
2 漫水坡深度H一般应大于光缆埋深，长度L一般应略大于河床宽度， 具体数值由工程设计确定。
图2-错误！未指定顺序。
普通型漫水坡示意图
图2-错误！未指定顺序。
加强型漫水坡示意图（3）三七土护坎保护
直埋光缆穿越高差为2～3米的沟坎时，构筑三七土护坎保护，如图2-8所示。
图2-错误！未指定顺序。
三七土护坎保护图（4）石砌护坎保护
直埋光缆穿越高差为3～5米的沟坎时，构筑石砌护坎保护，如图2-9所示。
2.4.3
4
2.5
（1
当土壤电阻率小于100欧姆·米时，不设防雷线。
当土壤电阻率大于100欧姆·米且小于500欧姆·米时，设一条防雷线。
当土壤电阻率大于500欧姆·米时，设两条防雷线。
防雷线的连续布放长度应不小于2公里。
防雷线安装如图2-11所示。
图2-错误！未指定顺序。
防雷线安装图
（2）当光缆在野外长途塑料管道中敷设时
当土壤电阻率小于100欧姆·米时，不设防雷线。
当土壤电阻率大于100欧姆·米时，设一条防雷线。
防雷线的连续布放长度应不小于2公里。
（3）光缆接头处两侧金属构件不作电气连通。
（4
（5
（6
2.6直埋光缆的防鼠措施
（1）路由选择及敷设处理
路由选择尽量避开鼠类活动猖獗地段。
光缆沟应确保埋深质量，1.2m以下鼠类活动较少；公路(沿山坡)、山埂、田间便道等地方埋深亦确保深度在1m以上；光缆回填土时注意光缆上方30cm预回土应用细土，不得有石块等，回填应夯实以减少缝隙。
（2）光缆选择
2.7
（1）
（2
2.8
2.8.1
对于需要监测光缆金属内护层(铝箔防潮层)对地绝缘的接头点，应设置监测标石，其余均为普通标石。
2.8.2标石的埋放要求
（1）标石应埋设在光缆的正上方。
接头点的标石，埋设在光缆线路路由上，标石有字的面对准光缆接头。
转弯处的标石应埋设在路由转弯的交点上．标石有字的面朝向光缆转弯角较小的方向；光缆沿公路敷设间距不大于100m 时．标石可朝向公路。
（2）标石应埋设在不易变迁、不影响交通的位置，并尽量不影响农田耕作的田埂旁。
接头5m内有田埂时，接头标石可迁至田埂旁，对于不易选择埋设位置或中继站进入，可在附近增设辅助标石，用三角定标方式标定光缆位置，以便查找。
（3）标石埋深为60cm，地面上方为40cm，机耕地地面上方可为30cm，标石四周土壤应夯实．使标石树立稳固、不倾斜。
（4）标石埋设后可能由于下雨土壤松动或下沉的原因，使标石出现倾斜、下沉，故应在竣工前进行整理。
2.8.3
（1
（2
（3
2.9直埋光缆标石及警示牌规范
（1）标石编号采用白底红油漆正楷字，字体要端正，表面整洁清晰。
同时喷涂蓝色我移动公司徽标，编号以一个中继段为独立编制单位，由A—B方向编排，以核心机房为A端，标号应规范化。
（2）标石迎路方向距顶端30mm喷移动公司徽标，直径为120mm，与徽标底部间隔60mm喷中继段号，为高80mm 宽60mm的楷体字。
标石前进方向背侧从顶端喷“地下光缆”字样，高为60mm宽为80mm的粗体字；如图2-13所示（3）普通标石：分子为三位数字从001开始。
如此标石为监测标石，则分子喷为两位数字，从01开始，后面加字母“J”，如此标石为转角标石，则分子喷两位数字，从01开始，后面加“<”,“<“的具体喷法根据光缆转角去
段A
（4
（5。
