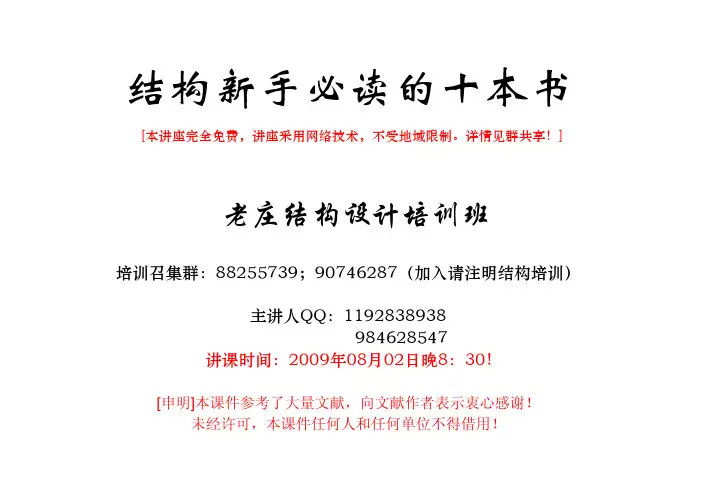

结构新手必读的十本书[本讲座完全免费,讲座采用网络技术,不受地域限制。

详情见群共享!]老庄结构设计培训班培训召集群:88255739;90746287(加入请注明结构培训)主讲人QQ:1192838938984628547讲课时间:2009年08月02日晚8:30![申明]本课件参考了大量文献,向文献作者表示衷心感谢!未经许可,本课件任何人和任何单位不得借用!讲课提纲[法乎其上、得乎其中]¾一. 《SATWE说明书》(PKPM CAD工程部编)¾二. 《混凝土结构构造手册》(中国有色工程设计研究总院编)¾三. 《结构概念和体系》(林同炎著)¾四. 《实用高层建筑结构设计》(傅学怡著)¾五. 《混凝土结构设计》(中国建筑科学研究院主编)¾六. 《高层建筑结构分析与设计》(陈瑜龚炳年译)¾七. 《高层建筑结构概念设计》(郁彦著)¾八. 《地基与基础》(顾晓鲁等编)¾九. 《抗震工程学》(沈聚敏主编)¾十. 《塔与桥》(戴维著)在读此十本书之前,应认真学习大家的几本教材,否则就是舍本逐末。

(1)《理论力学》(2)《材料力学》(3)《结构力学》(4)《钢筋混凝土结构原理》(5)《高层建筑结构设计》(推荐方鄂华钱稼茹叶列平编著)(6)《建筑结构抗震设计》(推荐李国强编)此外,应买好以下单行本结构规范并研习。

《建筑结构荷载规范》、《混凝土结构设计规范》、《建筑抗震设计规范》、《建筑地基基础设计规范》、(此四本各人均必须购买)《高层混凝土结构技术规程》(设计高层建筑结构用)、《砌体结构设计规范》(设计砖混结构用)《钢结构设计规范》(设计钢结构用)。

结构设计新手教程——结构设计新手必读教程

结构设计新手教程——结构设计新手必读教程

结构新手教程一一结构设计新手必读教程1.结构设计的过程(了解)本文是送给刚接触结构设计及希望从事结构设计的新手的,其目的是使新手们对结构设计的过程以及结构设计所包括的内容有一个大致的了解。

1,看懂建筑图结构设计,就是对建筑物的结构构造进行设计,首先当然要有建筑施工图,还要能真正看懂建筑施工图,了解建筑师的设计意图以及建筑各部分的功能及做法,建筑物是一个复杂物体,所涉及的面也很广,所以在看建筑图的同时,作为一个结构师,需要和建筑,水电,暖通空调,勘察等各专业进行咨询了解各专业的各项指标。

在看懂建筑图后,作为一个结构师,这个时候心里应该对整个结构的选型及基本框架有了一个大致的思路了。

2,建模(以框架结构为例)(关键)当结构师对整个建筑有了一定的了解后,可以考虑建模了,建模就是利用软件,把心中对建筑物的构思在电脑上再现出来,然后再利用软件的计算功能进行适当的调整,使之符合现行规范以及满足各方面的需要。

现在进行结构设计的软件很多,常用的削小乂,广厦,TBSA等,大致都差不多。

这里不对软件的具体操作做过多的描述,有兴趣的可以看看,每个软件的操作说明书(好厚好厚的,买起来会破产)。

每个软件都差不多,首先要建轴网,这个简单,反正建筑已经把轴网定好了,输进去就行了,然后就是定柱截面及布置柱子。

柱截面的大小的确定需要一定的经验,作为新手,刚开始无法确定也没什么,随便定一个,慢慢再调整也行。

柱子布置也需要结构师对整个建筑的受力合理性有一定的结构理念,柱子布置的合理性对整个建筑的安全与否以及造价的高低起决定性作用…不过建筑师在建筑图中基本已经布好了柱网,作为结构师只需要对布好的柱网进行研究其是否合理。

适当的时候需要建议建筑更改柱网。

当布好了柱网以后就是梁截面以及主次梁的布置。

梁截面相对容易确定一点,主梁按1/8~1/12跨度考虑,次梁可以相对取大一点主次梁的高度要有一定的差别,这个规范上都有要求。

而主次梁的布置就是一门学问,这也是一个涉及安全及造价的一个大的方面。

结构设计流程 新手

结构设计流程 新手

①梁宽加宽,抗剪有利,符合“强剪弱弯”的原则。

②350宽的梁,用四肢箍可以使箍筋直径减小。

③主梁加宽,有利于次梁钢筋的锚固。

7、对于柱的大小,应该尽量做到按轴压比控制,轴压比相差不宜大于0.2,当建筑有要求时,应和建筑协商好该问题。

8、对于高层建筑,顶层板考虑到刚度突变很大,宜加厚到150mm,应充分分析计算结果,判断结构类型。

9、梁配筋时,应充分考虑梁的锚固长度,特别是次梁,应尽量满足图集要求。

10、板配筋时,应注意Ⅰ级、Ⅱ①应根据现场勘探情况利用软件对地基进行验算;
②应根据地基及设计情况不同选用适当的地基刚度系数; ③根据上部结构及场地情况,选取适当的基础形式和计算方法;④。
