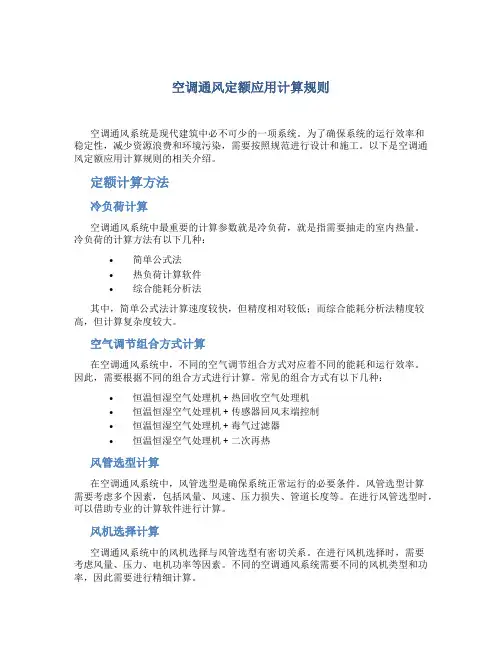

空调通风定额应用计算规则

1.某工业车间送风系统采用普通薄钢板风管， 其中一截风管规格为1000×320mm，长 16米，其中在风管上设置有对开多叶调节 阀（L=210mm），单层百叶风口550 ×375共10个，计算该送风系统的风管工 程量？
通风空调工程制作、安装费用比例表
制作占% 项目 人工 薄钢板风管制 作安装 60 95 95 40 材料 机械 人工
• ．薄钢板风管刷油按工程量执行相应项目，仅外 （或内）面刷油者，定额乘以系数1.2，内外均刷 油者，定额乘以系数1.1（其法兰加固框已包括在 此系数内）。 • 2．薄钢板部件刷油按其工程量执行金属结构 刷油项目，定额乘以系数1.15。 ．各种风管吊托支架的除锈、刷油，应按其工程 量执行第十一册相应项目。 • 4．绝热保温材料不需粘结者，执行相应项口 时需减去其中的粘结材料，人工乘以系数0.5。 • 5．风道及部件在加工厂预制的，其场外运费 另行计算。
• 1） 通风工程中风口制作工程量大部分按“100㎏” 为计量单位，通常按重量计算的风口有：单层百叶 风口、双层百叶风口、三层百叶风口、连动百叶风 口、矩形风口、风管插板风口、旋转吹风口、圆形 直片散流器等。 • 2）活动金属百叶风口及钢百叶窗的制作按面积计算， 以“㎡”为计量单位。 • （2）风口安装工程量。按图示规格尺寸（直径、周 长）以“个”为计量单位。 • 3. 风帽制作安装工程量 • 常见的风帽有圆伞型、锥型、筒型等，其制作安装 的工程量按重量以“100㎏”为计量单位。其重量计 算查标准图T609、T610、T611或本册定额附录。 非标准部件按成品重量计算。风帽筝绳按图示规格 长度，以“100㎏”为计量单位。风帽泛水，其形状 有圆形和方形两种，工程量分不同规格，按图示展
三、定额计价
• （一）定额计价程序
• 1.熟悉施工图纸
• 通风、空调施工图是编制通风空 调预算的主要工作对象，它包括 经会审后的通风空调施工图纸、 施工说明、设计选用的国家标准 图等设计文件。预算人员熟悉通 风空调施工图时应注意对施工说 明中交代的风管材质、刷油、保 温、支吊架形式等。
• （2）对新材料、新工艺及与定额中的 材料品种、型号规格不尽相同的材料， 或定额缺项时，应予以记录，以便在 编制预算时进行调整、换算。 • 2.搜集各种编制依据和资料 • 包括各种与编制预算有关的文件、资 料。及时掌握该地区的材料预算价格， 对于一些设备的价格应通过向生产厂 家询价等途径获 • 3. 熟悉合同
• 7. 套用通风空调安装工程预算定额及取费
• 套用预算定额要注意工作项目划分要一致、计 量单位要一致 • 预算定额的换算，若通风空调安装工程的项目 与预算定额项目内容相符，只是规格不同，应 根据情况分别加以换算解决 • 8.编制通风空调安装工程预算说明 • 主要内容包括：编制依据（采用的施工图； 采用的预算定额、估价表、地区材料预算价格、 采用的取费标准和有关文件）；承包方式；费 率的取定；已考虑的设计变更，存在的问题及 其他要说明的事项等。 • 9. 封面
• 风管检查孔制作安装以“100㎏”为 计量单位。工程量计算可查《国标 通风部件标准重量表》。 • 风管温度和风量的测定孔制作安装， 按其型号以“个”为计量单位。 • 风道（以砖、石、混凝土、木、石 膏板等制作、安装的通风管道）， 按土建定额有关规定计算。
• 注：风管子目内已包含法兰及加固框 的制作安装，但法兰及加固框的除锈 刷油不包含，应根据子目内的型钢含 量另行计算。
• （四）相关的刷油、防腐蚀、绝热工 程工程量的计算 • 1.除锈工程 • （1）工程量计算 • 1）风管以展开面积“㎡”计算。 • 2）部件和吊托支架以质量“㎏”计 算。 • 2.刷油工程 • （1）工程量计算 • 1）风管以展开面积“㎡”计算。 • 2）部件和吊托支架以质量“㎏”计 算。
• 3.绝热工程 • （1）工程量计算 • 1）矩形风管保温体积如图。按下 式计算： • V=Sδ+4δ2L • 2)矩形风管外保护壳面积按下式计 算： • S=S+2δ×4角×L • 3）圆形风管保温体积按下式计算： • V=平均周长×Lδ • 式中 S——风管展开面积（㎡） • δ——保温材料厚度（m） • L——风管长度（m）1
• 1.计算风管展开面积时，其风管长度的计 算，一律以施工图所示中心线长度为准， 包括弯头、三通、变径管、天圆地方等管 件的长度。 • 不扣除风管上检查孔、测定孔、送风口、 吸风口等所占面积，但必须扣除风阀等通 风部件所占长度。 • 风管直径或周长均按施工图所注尺寸展开， 咬口风管的咬口重叠部分及法兰翻边留量 已包括在定额内，不得另行计算。
安装占% 材料 机械
5
5
…
… … … … … …
• 某个车间采用全面送风，送风管为圆形渐 缩管，大端直径800mm,小端直径400mm， 总长10米，计算制作安装此段风管的直接 工程费（不含主材费）。
• （二）风管部件制作安装 • 部件制作安装，按重量以“100㎏” 为计量单位。标 准部件重量可根据设计型号、规格查标准图或本册 定额附录《国标通风部件标准重量表》计算；非标 准部件按成品重量计算。 • 1. 阀类制作安装工程量计算 • （1）阀类制作工程量 • 阀类制作分不同种类、类型、规格以“100㎏”为计 量单位。 • （2）阀类安装工程量 • 阀类安装分不同种类、类型、规格（直径、周长） 以“个” 为计量单位。 • 2.风口制作安装工程量
• （三）通风空调设备安装 • 1.各类风机（离心式通风机、轴流式通风机、屋顶 式通风机）均以“台”计量，按风机类型和机号分 别套用相应的定额子目。 • 2. 除尘设备安装以“台”为计量单位，按不同重量 套用定额，各类除尘设备重量查本册定额附录或标 准图。 • 3. 整体式空调机组、空调器安装按不同重量和不同 安装方式（吊顶式、落地式、墙上式、窗式）以 “台”计量。 • 分段组装式空调器安装以“100㎏”为计量单位，套 用相应定额子目。 • 4. 空气加热器（或冷却器）安装以“台”为计量单 位，按不同重量套用相应定额子目。 • 5. 风机盘管安装。以“台”为计量单位，按不同安 装方式（吊顶式、落地式）套用定额子目。风机盘 管的配管执行第八册定额相应项目。
ห้องสมุดไป่ตู้
法兰 铆钉头部 螺栓
风管壁翻边
风管法兰连接
联合角咬口 咬口连接钢板 损耗率13.8%
• 风管部件 duct accessory • 通风、空调风管系统中的各类风口、阀门、 排气罩、风帽、检查门和测定孔等 • 风管配件：风管系统中的弯管、三通、四 通、各类变径及异形管、导流叶片和法兰 等。
•支管长度以支管中心线与主管中心线交点为分 界点。中心线长度按下图所示计算。
工程量计算规则
• （一）通风空调工程管道制作安装工程量 计算 • 风管（包括薄钢板通风管道、不锈钢通风 管道、铝板风管、塑料风管、玻璃钢通风 管道、复合型通风管道）制作安装的工程 量，按施工图所示的不同规格以展开面积 计算，以“㎡”计量。 • 圆形风管 F○ =π×D×L • 式中 F○——圆形风管展开面积（㎡） • D——圆形风管直径 • L——管道中心线长度 • 矩形风管 F□=2（A+B）L • 式中 F□——矩形风管展开面积（㎡） • A、B——分别为矩形风管断面的长和宽
•
• （2）熟悉通风空调安装工程预算定额中的 总说明和各章说明； • （3）熟悉通风空调安装工程各分项工程项 目的工作内容； • （4）熟悉通风空调安装工程工程量的计算 规则。
• 6.确定通风空调安装工程项目，计算工程量
• • • • • • • • • • • • • • 列项，根据所用定额及实际工程进行列项 1．镀锌钢板通风管道 2．对开多叶调节阀安装。 3．风管防火阀安装 4．风管蝶阀安装 5．双层百叶送风口 6．防雨百叶新风口安装。 7．门铰型回风口安装 8．矿棉管式消声器安装。 9．帆布接口制作安装 10．吊顶卧式新风机组安装。 11. 调节阀、消声器支架制作安装 12. 风管支吊架制作安装。 （以上属于第九册定额范围） 13．通风管道支架、法兰及加固框除锈。 14．通风部件支架除锈。 15．通风管道支架、法兰及加固框刷油。 16．通风部件支架刷油。 17．通风管道绝热工程。
• 薄钢板风管项目中的板材，如设计要求厚 度不同者可以换算，人工、机械不变。 • 八、法兰垫料如使用泡沫塑料者每千克 橡胶板换算为泡沫塑料0.125kg；使用闭孔 乳胶海绵者每千克橡胶板换算为闭孔乳胶 海绵0.5kg。
• 各类调节阀安装中，规范及设计要求设置独立支 （吊）架，可套用“通风管道支（吊）架制作安 装”子目。 • 、消声装置安装设计要求设置支（吊）架，可套 用“通风管道支（吊）架制作安装”子目。 • 风机减震台座执行设备支架项目，定额中不包括 减震器用量，应依设计图纸按实计算。 • 四、风管支吊架采用木垫式，则每10m2风管增 加方木0.004m3，木垫防腐，按设计要求另计。
• 7.空调部件及设备支架制作安装工程量 • 1）钢板密闭门制作与安装，工程量分别按不同规 格以“个”计算，保温钢板密闭门执行钢板密闭 门项目，其材料乘以系数0.5，机械乘以系数0.45， 人工不变。 • 2）钢板挡水板工程量可按空调器断面面积，以 “㎡”计算，计算式为： • 挡水板面积=空调器断面积×挡水板张数=A×B× 张数 • 按曲折数和片距分档，套相应定额子目。 • 如挡水板为玻璃挡水板时执行钢板挡水板子目， 其材料、机械均乘以系数0.45，人工不变。 • 3）金属空调器壳体、电加热器外壳、滤水器、溢 水盘制作与安装依据设计型号按重量以“100㎏” 为计量单位计算，重量可查本册定额附录或标准 图。非标准部件按成品重量计算。 • 4）设备支架制作安装
• 4. 罩类制作安装工程量 • 罩类指通风系统中的风机皮带防护罩、电动 机防雨罩等，制作安装均以“100㎏”为计量 单位。 • 各类排风吸气罩等重量可查阅本册定额附录， 套用相应子目；定额中未包括的罩类，可套 用相似的子目。皮带防护罩、电动机防雨罩 等重量在本册定额附录未列，可查标准图 （T108、T109）。 • 5. 各类部件支架、设备支架制作安装套用第 九册定额第七章设备支架项目，依图纸按重 量计算。 • 6. 消声器制作安装工程量。按重量以“100㎏” 为计量单位。常见的有阻性和抗性、共振性、 宽频带复合式消声器等。消声器的重量可查
• （五）通风空调工程相关定额的套 用 • a 管道、支吊架、部件的刷油、除 锈和保温工程项目套用第十一册 《刷油、防腐蚀、绝热工程》。 • b 玻璃钢冷却塔安装，制冷压缩机 安装，通风机、空调水泵安装套用 第一册《机械设备安装工程》。 • c 锅炉安装套用第三册《热力设备 安装工程》。 • d 燃油锅炉房配套设备储油罐、热 交换器安装套用第五册《静置设备 与工艺金属结构制作安装工程》。
• 关于通风空调安装工程预算编制原则、 取费标准、付款方式等都在合同中有 详尽、明确的规定。熟悉这些规定，
4. 熟悉通风空调安装工程施工组织设计的 内容，熟悉施工现场 • 通风空调安装工程施工组织设计是施工单 位根据工程施工方案特点、施工现场条件等 情况编制的，对预算造价有直接的影响。 • 5.熟悉和掌握预算定额 • （1）熟悉安装工程预算定额的组成内容；
风管展开面积计算
• 风管导流叶片制作安装按图示叶片面 积以“㎡”计量，面积计算如图所示。 风管导流叶片不分单叶片和香蕉形双 叶片均使用同一定额子目。
• 软管（帆布接口）制作安装按图示尺寸以“m²”为 计量单位。如软管接头使用人造革而不使用帆布者 可以换算。 • 整个通风系统设计采用渐缩管均匀送风时，圆形风 管按平均直径、矩形风管按平均周长执行相应规格 项目，其人工乘以系数2.5。如制作安装空气幕送 风管时，按矩形风管断面平均周长执行相应风管规 格项目，其人工乘以系数3，其余不变。 • 柔性软风管一般指由金属、涂塑化纤织物、聚脂、 聚乙烯、铝箔等材料制成的软风管，安装按图示中 心线长度以“m”为计量单位，柔性软风管阀门安装 以“个”为计量单位。
