上海松江HJ-1757A消防广播系统操作说明书

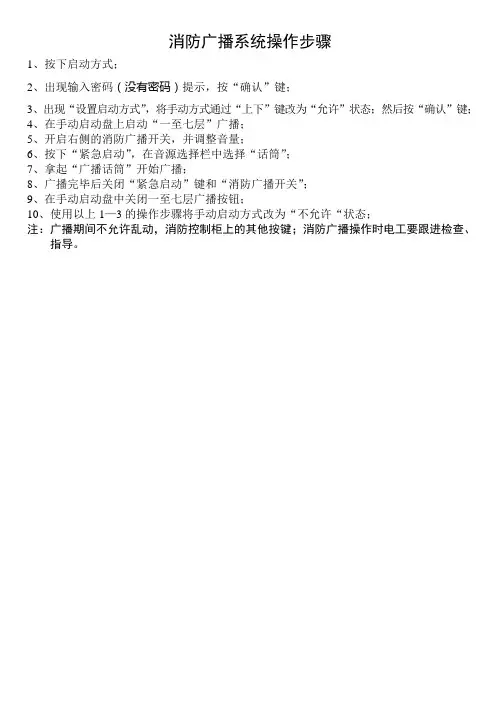

消防广播系统操作步骤
消防广播系统操作步骤
1、按下启动方式;
2、出现输入密码(没有密码)提示,按“确认”键;
3、出现“设置启动方式”,将手动方式通过“上下”键改为“允许”状态;然后按“确认”键;
4、在手动启动盘上启动“一至七层”广播;
5、开启右侧的消防广播开关,并调整音量;
6、按下“紧急启动”,在音源选择栏中选择“话筒”;
7、拿起“广播话筒”开始广播;
8、广播完毕后关闭“紧急启动”键和“消防广播开关”;
9、在手动启动盘中关闭一至七层广播按钮;
10、使用以上1—3的操作步骤将手动启动方式改为“不允许“状态;
注:广播期间不允许乱动,消防控制柜上的其他按键;消防广播操作时电工要跟进检查、指导。

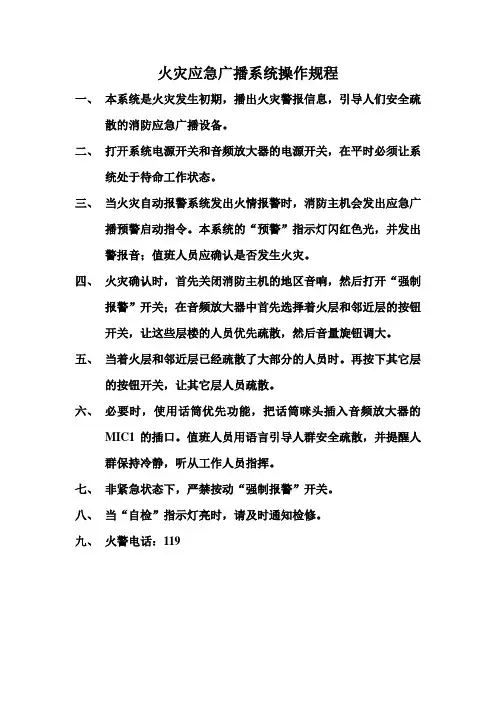

火灾应急广播系统操作规程
火灾应急广播系统操作规程
一、本系统是火灾发生初期,播出火灾警报信息,引导人们安全疏
散的消防应急广播设备。
二、打开系统电源开关和音频放大器的电源开关,在平时必须让系
统处于待命工作状态。
三、当火灾自动报警系统发出火情报警时,消防主机会发出应急广
播预警启动指令。
本系统的“预警”指示灯闪红色光,并发出警报音;值班人员应确认是否发生火灾。
四、火灾确认时,首先关闭消防主机的地区音响,然后打开“强制
报警”开关;在音频放大器中首先选择着火层和邻近层的按钮开关,让这些层楼的人员优先疏散,然后音量旋钮调大。
五、当着火层和邻近层已经疏散了大部分的人员时。
再按下其它层
的按钮开关,让其它层人员疏散。
六、必要时,使用话筒优先功能,把话筒咪头插入音频放大器的
MIC1的插口。
值班人员用语言引导人群安全疏散,并提醒人群保持冷静,听从工作人员指挥。
七、非紧急状态下,严禁按动“强制报警”开关。
八、当“自检”指示灯亮时,请及时通知检修。
九、火警电话:119。
松江消防模块和系统调试的详细讲解
松江控制模块及系统调试随着社会经济的发展和进步,现代化智能建筑的增多,消防联动控制系统在智能建筑中的楼宇自动化系统(BAS)起着重要作用。
联动控制模块是消防控制系统实现对建筑内消防设备、电梯设备、照明、空调、给排水等安全设备联动控制的重要单元。
建筑内一旦发生火灾消防探测设备把探测信号传送到消防控制中心,确认火灾发生后,消防控制中心要通过模块控制启动防排烟系统设备、消防电梯降到首层、防火门(防火卷帘)关闭、警铃及声光报警器启动、消火栓、自动喷淋系统设备启停等。
一、按信号的输入输出方式分为输入模块、单输入单输出模块、双输入双输出模块、输出模块。
1、输入模块:在消防系统中适时接受处理现场各种报警探测装置发出的无源报警信号,并实现把信号向火灾报警控制器传输。
可接收可燃气体探测器、紫外线火焰探测器、水流指示器、压力开关等无源接点的动作信号。
消防控制中心接到设备动作信号后,根据模块的编码地址可快速判断现场报警设备的地址,确认火灾是否发生。
输入模块用于接收消防联动设备输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。
主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀及能够送回开关信号的外部联动设备等。
这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器,产生报警,并可通过火灾报警控制器来联动其它相关设备动作。
输入模块上有两对有效接点,其中一对接点与二总线连接,另一对与现场设备的无源接点连接。
HJ-1750型中继模块用于接收消防联动设备输入的常开或常闭开关量信号,并将联动信息传回火灾报警控制器(联动型)。
主要用于配接现场各种主动型设备如水流指示器、压力开关、位置开关、信号阀、湿式报警阀及能够送回开关信号的外部联动设备等。
这些设备动作后,输出的动作信号可由模块通过信号二总线送入火灾报警控制器;产生动作报警信号,并可通过火灾报警控制器来联动其它相关设备动作,应与无源触点连接。
消防报警主机通用操作方法全套
消防报警主机通用操作方法一、消防报警主机的型号:海湾、松江、利达华信、北大青鸟、北京赋安、北京狮岛、西门子、美国爱德华、深圳赋安、杭州清华、泰和安、英国THORN科艺、德国安舍等。
二、消防报警主机的作用:消防报警主机,又称火灾自动报警系统,它是由触发装置、火灾报警装置、火灾警报装置以及具有其它辅助功能装置组成的,它具有能在火灾初期,将燃烧产生的烟雾、热量、火焰等物理量,通过火灾探测器变成电信号,传输到火灾报警控制器,并同时显示出火灾发生的部位、时间等,使人们能够及时发现火灾,并及时采取有效措施,扑灭初期火灾,最大限度的减少因火灾造成的生命和财产的损失,是人们同火灾做斗争的有力工具。
三、消防报警主机操作流程:火警处理:当发生火警时,首先应按“消音”键中止警报声。
然后应根据控制器的报警信息检查发生火警的部位,去现场确认是否有火灾发生;(一)、若确认有火灾发生,应根据火情采取相应措施。
例如:*启动报警现场的消防广播、声光警报器发出火警提示,通知现场人员撤离;*拨打消防报警电话报警;*启动消防灭火设备;1:消防主机在手动状态下按对应区域设备启动按钮,同时启动电动消防泵进行灭火。
2:消防主机在自动状态下,现场区域内消防手动报警按钮被按下后,消防主机将自动启动现场的灭火装置进行灭火。
(二)、若为误报警,应采取如下措施:*检查误报火警部位是否灰尘过大、温度过高,确认是否是由于人为或其它因素造成误报警;*按“复位”键使控制器恢复正常状态,观察是否还会误报;如果仍然发生误报可将其屏蔽,并尽快通知安装单位或厂家进行维修。
故障与异常处理:*当发生故障时,首先应按“消音”键中止警报声。
然后应根据控制器的故障信息检查发生故障的部位,确认是否有故障发生;若确认有故障发生,应根据情况采取相应措施:*当报主电故障时,应确认是否发生市电停电,否则检查主电源的接线、熔断器是否发生断路。
*当报备电故障时,应检查备用电池的连接器及接线:当备用电池连续工作过长,也可能因电压过低而报备电故障;*若为现场设备故障,应及时维修,若因特殊原因不能及时排除的故障,应将其屏蔽,待故障排除后再利用设备取消屏蔽功能将设备恢复:*当发生故障原因不明或无法恢复时,请尽快通知安装单位或厂家进行维修;*若系统发生异常声音、气味等情况时,应立即关闭电源,并尽快通知安装单位或厂家:启动/停动:当确认发生火警时•可通过手动方式快速启动消防灭火设备。
消防广播的使用流程是什么
消防广播的使用流程是什么1. 确定需求和场景在使用消防广播系统之前,需要明确需求和使用场景,例如是用于室内还是室外,是需要对整个建筑进行广播,还是只需要在特定区域进行广播等。
根据需求和场景来确定广播系统的规模和配置。
2. 设计广播系统根据确定的需求和场景,进行广播系统的设计。
主要包括以下几个方面:•选购设备:根据需求,选择合适的消防广播设备,如播放器、扬声器等。
需要考虑设备的功率、覆盖范围、音质等因素。
•布置扬声器:根据室内或室外的布局,合理安排扬声器的位置,以确保声音的传播效果。
需要考虑到建筑的结构、材料和声学特性等因素。
•连接设备:将播放器、扬声器等设备进行连接,建立起广播系统的整体框架。
要确保连接的稳定性和可靠性。
•配置控制设备:根据需求,配置控制设备,如遥控器、面板等,以方便管理和控制整个广播系统。
需要考虑到使用方便性和操作的简便性。
•测试调试:在完成系统搭建之后,进行测试和调试,确保广播系统的正常运行。
3. 制定应急预案在使用消防广播系统时,需要制定相应的应急预案,以应对可能发生的火灾等紧急情况。
应急预案主要包括以下几个方面:•制定指令:明确各种警报的含义和使用场景,如火警、疏散等。
不同警报的声音和语音内容应根据实际情况制定,并进行标识和说明,方便人员理解。
•模拟演练:定期进行模拟演练,检验广播系统的可靠性和人员对应急指令的反应能力。
通过模拟演练,及时发现和解决系统可能存在的问题。
•维护保养:定期检查和维护广播系统的设备,确保其正常工作。
包括设备的清洁、线路的检查和修复等。
此外,还需要定期更换设备的电池等易耗品。
4. 日常使用在正常情况下,消防广播系统主要用于日常的广播通知,如工作安排、公告信息等。
在使用过程中,需要注意以下几点:•选择合适的时机:在人员较少、环境较安静的时候进行广播,以确保信息的传达效果。
•使用合适的音量:调节广播音量,使其能够清晰地传达信息,同时避免造成噪音污染。
•正确操作设备:熟悉广播系统的操作方法,准确无误地进行广播,避免误操作或造成信息失实。
火灾应急广播系统与消防电话
单击此处添加副标题
消防广播系统与消防电话系 统
单击此处添加正文,文字是您思想的提炼,请言简意赅地阐述您的观点。
一、消防广播系统
消防广播系统概述
消防广播系统也叫应急广播系统,是火灾逃生疏散和灭火指 挥的重要设备,在整个消防控制管理系统中起着极其重要作 用。在火灾发生时,应急广播信号通过音源设备发出,经过 功率放大后,由广播切换模块切换到广播指定区域的音箱实 现应急广播。
消防电话系统是消防通信的专用设备,当发 生火灾报警时,它可以提供方便快捷的通信 手段,是消防控制及其报警系统中不可缺少 的通信设备,消防电话系统有专用的通信线 路,在现场人员可以通过现场设置的固定电 话和消防控制室进行通话,也可以用便携式 电话插入插孔式手报或者电话插孔上面与控 制室直接进行通话。
公司产品
HJ-1756Z两 总线消防电话
一. 采用二总线制。总机与电话分机及电话
插
○ 孔之间采用二总线连接,使得系统布
01
线达
○ 到最小化,工程施工简单。两根总线
区分
○ 正负极性,最大传输距离达1500米;
性能特点
二. 系统容量大。在二总线上最多可监控
99部
○ 总线分机或插孔,同时可以在其中的
02
20部
○ 插孔上各自扩展30部非编码分机或插
HJ-1757A消防广播系统框图
主电 220V
备电 220V
功放单元
广播前置面板
话筒
120V
外接cd、vcd 音频输入插座 线路输入
广播切换节点输入
1825 1825 1825
可接3W带线路变压器喇叭 (120W)40只 (250W)83只 (500W)166只 线路变压器初级阻抗4KΩ
消防设备操作说明
消防设备操作流程说明一、消防主机操作1、信息查询及复位操作: 主机功能键有火警、故障、监管、复位、其他事件等,按功能键查询具体事件信息及对主机复位。
如报故障、火警等按主机右侧第四个键确认。
2、消防主机控制模块操作:按下主菜单键→按下编程/改变状态键→输入密码“0”→按下接受键→按下改变状态菜单键→按下输出开启/关闭键→输入控制模块相对应的地址码→按下ACCEPT(确认)键,(BACK为返回键)。
注意: 发生接地故障时,拔掉主机内相应的回路线(各回路线标已做好)。
如果副回路板不好拔掉,可在模块箱内,把相应的隔离模块下口线拆掉。
(模块下面的那一组,接线端子为3、4)。
二、CRT及联动控制台操作1、CRT系统操作:(1)事件查询:通过①查看→记录管理器②事件计数器→查看故障监管数量③画面查询→查找各楼层画面(2)设备隔离和激活:点准画面上的设备→右击鼠标→隔离点。
点准被隔离的设备→右击鼠标→激活点。
(3)确认、消音、复归:单击此处进行确认、复位操作。
(4)控制模块输出:选择管理→网络操作→主机→回路→模块号→强制启动。
(停止输出时,→强制关闭)。
注意:1、CRT电脑的开机密码为 8119 。
2、当点击确认、复位不能用时,登录用户 Admin,密码:Admin,然后退出,重新登录中控用户。
2、联动控制台操作(1)手/自动转换:用钥匙将转换开关拨到自动位置。
(2)消防泵和风机的启动:用钥匙将转换开关拨成横“一”字,然后将手把开关往上拨。
关闭时往下拨。
注意:此转换开关,在未确认火灾发生时,切勿使用。
三、消防广播和电话操作1、应急广播:按下放音键→按下正常检查键(左工作灯亮)→按下切换键(左灯亮)→在左侧数字键按下相对应的楼层数字→打开相对应的功放机的主电开关至ON→选择音量调节钮选择音量→使用光盘即按下播放键“▲”。
2、电话:查看话1上面显示编号→右侧按键按下相应数字→按下印有“通”按键;即可通话。
注意:广播播放时,不要同时播放整栋楼的广播,功放盘带不动。
上海松江HJA消防广播系统操作说明书
HJ-1757A消防广播系统设计使用说明书一、概述HJ-1757A消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备,在整个消防控制管理系统中起着极其重要作用。
在火灾发生时,应急广播信号由广播主机发出,经过功率放大后,由编码控制模块切换到广播指定区域的音箱实现应急广播。
HJ-1757A是总线制消防应急广播系统,完全满足GB16806-2006《消防联动控制系统》要求,系统主要由主机端设备:广播主机、火灾报警控制器(联动型)等,及现场设备:广播切换模块、音箱构成。
二、主要设备HJ-1757A消防应急广播系统的主机端设备:✧HJ-1757A消防广播主机✧HJ-1757A/B消防广播主机HJ-1757A消防应急广播系统的现场设备:✧HJ-1825型输入输出模块✧YB-2608、YB-525型吸顶式音箱,BGY-3型壁挂式音箱三、主要技术指标1、现场设备容量✧YB-2608、YB-525型吸顶式音箱,BGY-3型壁挂式音箱额定功率为3W。
✧每个HJ-1825型输入输出模块最多可配接50个YXG3-3/YXJ3-4A型音箱。
2、HJ-1757A消防应急广播系统的主机端设备容量✧HJ-1757A消防应急广播系统输出功率分别为120W、250及500W。
3、技术参数HJ-1757A-SW120G/250G(500G)型广播主机、音箱、输入输出模块等设备共同组成消防应急广播系统。
同时它也可与消防控制器相连接,一起完成消防联动控制。
在作为应急广播也兼顾了正常广播播音的需要,二者自由切换,应急广播优先。
(1)工作电压:AC220V±10%(2)额定输出功率:120W/250W(500W)(3)额定输出电压:120V(4)电子录放音:60分钟(5)频率范围:80HZ~16KHZ(6)使用环境:温度:-10℃~+50℃相对湿度≤95%,不结露最大负载:主机最大输出功率150W/280W(550W)四、系统应用方法HJ-1757A消防广播主机是HJ-1757A消防应急广播系统的重要组成部分,它与相应的广播终端设备等配合,实现消防现场的应急广播功能。
消防广播主机安装调式说明
火灾等灾害事件时,消防应急广播系统能及时快速指挥疏散人员,今天就来详细地给大家介绍一下消防广播系统的主机如何安装调试,建议大家找专业的公司购买产品,他们会提供安装服务。
①电源线径选用要求: 150W:交流电源线1mm2,直流电源线1.5mm2;300W:交流电源线1mm2,直流电源线1.5mm2;500W:交流电源线1.5mm 2,直流电源线2.5mm2②输入线连接:线路输入的“L(左声道)”和“R(右声道)”内部已经直接并联(线路输入Ⅰ和Ⅱ中2个输入孔上面的输入孔为“L”其他为“R”),所以当需要将外部音源同时输入多台主机时,可将音源先输入至任意一台主机的“L”,然后将这台主机的“R”引至其他主机“L”,其他主机音源输入同理。
③火警触发信号连接:将控制设备给出的24V电平信号接至“火警触发”端子,注意正负极性,一般此信号由报警控制器直接控制或者使用6043模块控制,使用6043模块即可把广播主机以一个点位形式编码到主机程序中。
④输出线连接:线路输出端子用于扩展功率放大器或者将音频信号转接至其它音频设备,当现场不能满足现场应用需要时可通过接口扩展功放,此时连接线必需采取优质屏蔽线。
.定压输出端子为功率放大器输出,连线宜采用1mm2以上RVS双绞铜芯线,距离较长可增加线径。
调试前应按照接线说明正确连线,注意电源正负极,使用优质铜芯导线且本机外壳应可靠接地并远离干扰源,不然容易引入干扰噪音。
开机,电源指示灯(绿色)被点亮。
在未确定线路无故障前,请不要轻易将外部线路接入主机。
接线前请使用万用表或其它测量设备检查线路与机壳之间的绝缘电阻(具体参考值上面已经给出)以及线路直接是否有短路现象,否则短路情况系开机,容易造成烧机。
当线路调试完毕后,应对火警触发后音量进行预置(后文给出)。
更换保险丝应选用同规格的保险,且要旋紧保险丝防止接触不良。
功放输出端子严禁任何形式并联使用。
以上就是消防广播主机的安装和调试方法了,希望能帮到大家。
消防广播使用
消防广播系统使用操作流程为确保酒店在紧急情况下人和物的安全,有效利用酒店现有的消防设备设施,充分发挥器材设施的功效作用,特制定此操作流程。
具体使用操作如下:一、确认火情如在酒店区域发生火警,消防监控中心应即时派员赶赴现场确认火情,并利用对讲机、电话等通讯工具与消防中心及酒店现场总指挥保持联络,确保各项指令的上传下达。
二、选择消防广播的通报方式及区域消防中心人员应根据火场总指挥的命令指示或火场情况,遵循"先重点,后一般,由近至远"的原则,选择适当的通报方式及通报区域。
1、火警情势通报1)单一区域(楼层)的火警情势通报消防监控中心在确认火情较小并已及时得到控制,且没有对相邻部门或楼层造成影响时,应启用消防广播分区呼叫系统,手动按下与发生火警的部门或区域相对应的"选择按钮",只针对火警区域进行火警情势通报。
2)多部门、多楼层的火警情势通报消防监控中心在确认火势情况已得到控制,但因烟雾等其他因素对相邻部门或楼层有较大影响时,应及时启用消防广播分区呼叫系统,采用"N+1"方式(即起火楼层+上、下各一层)手动按下与发生火警的部门以及相邻部门区域(楼层)相对应的"选择按钮",进行火警情势通报。
2、紧急疏散广播1)火警区域(楼层)的紧急疏散广播消防中心在接到火场总指挥下达疏散起火区域(楼层)人员的命令指示时,应迅速启用消防广播分区呼叫系统,采用"N+1"方式(即起火楼层+上、下各一层)手动按下与发生火警的部门或区域相对应的"选择按钮",进行人员疏散紧急广播。
2)全楼、全员的紧急疏散广播消防中心在接到火场总指挥下达紧急疏散酒店所有人员的命令指示时,应遵循"先重点,后一般,由近至远"的原则,对起火楼层区域、重点部位(客房、夜总会、中餐、桑拿)依次有序地启动消防自(手)动报警广播系统,进行人员疏散广播。
消防系统操作规程
消防系统操作规程为规范消防系统设备的操作,特制定本规程。
一、消防主机。
1.确认报警:(1)当接到消防主机报警时,按“消音键去报警”(2)报警器火警指示灯亮时,立即通知内保巡逻人员及消防员到现场查看。
2.查查模拟量值(当模拟量值等于25时,证明有火警信号出现,立即派人到现场查看):(1)按“其它”;(2)按“模拟量”;(3)按密码“6666”;(4)输入地址码;(5)按F3确认;3.按F5返回(让系统恢复正常)二、打印。
1.安装打印纸;(1)将新纸卷穿在送纸转轴上;(2)将送纸转轴安放在打印机支架上;(3)将纸头向内褶入约半寸,造面一平直纸头备用;(4)将纸头穿过光电开关掣后装进打印机构上,按动打印机面板上“送纸”(PA-PER ADVANCE)按钮灯,使纸头穿过打印机构;(5)继续送纸,预留约12寸备用;2.安装完打印纸后,职有报警或故障,打印纸将自动打印记录。
3.取出打印纸。
(1)取出送纸转轴;(2)取出纸卷芯;(3)按动打印机面板上“送纸”钮,使纸尾完全关出打印机;(4)出旧纸卷存档。
三、消防联动柜上的消防电话,可通向各个楼层(备有插孔)、水泵房,在楼层查看报警点位置情况操作要领。
1.把插孔电话插入孔内,消防联动柜收到声响报警。
2.按相应区域点位键一次。
3.与联络点通话。
四、消防广播。
1.进行消防广播疏散时,按消防广播指示灯相邻楼层数码灯,灯亮。
2.接通开关(向前按)。
3.调节广播旋钮,应控制问题是清晰、清楚(沿顺时针方向问音量变大,逆时针方向为时音量变小下至关闭音量)。
五、火警时的客货梯。
1.当发生火情时,从消防联运柜上按“联运自动”键,客货梯迫降到一楼停止运行。
2.从客货梯前室首层击破玻璃,按“消防”开关键,》客货梯会迫降到首层。
六、消防泵当有“火险”报警时。
1.自动启动。
(1)打开消火栓阀门,当系统压力过低时,消防泵自动启动;(2)消防泵自动启动。
2.手动启动:(1)选择“自动|手动”开关置于“手动”位置;(2)按启动钮“手动”启动消防水泵。
消防报警系统操作规范流程
消防报警系统操作规程消防报警系统的组成:系统的组成:消防报警主机、消防手动报警按钮、消火栓报警按钮、消防、消防广播、消防水泵、消防电梯、正压送风机、正压送风口、断电控制模块等组成。
消防报警控制器操作一.在主机键盘上的每一个键都是双功能键,在做定义或是输入设备号的时候应用的是数字功能,平时的操作则是用它的功能键。
1.自检键:在正常工作状态下按下此键,可检查系统主机的所有的指示灯及报警声音;在调试的状态下,则可以重新注册外部的设备。
2.对时键:可以对系统的时间进行调整,操作时用TAB (消音键)移动光标,用相应的数字键进行更改。
3.分屏/全屏键及窗口切换键:在同一屏幕上出现报警,动作,故障等几种信息时,可用窗口切换键来移动光标选择所要查看的信息项;如信息很多,可在选择信息窗口后用分屏/全屏键单独查看此信息容,并用上下光标辅助翻页。
4.消音键:系统报警消音。
5.隔离与取消隔离:当系统中的个别设备发生误报或是故障,为不影响别的设备的正常应用,在不能及时处理的情况下,可以先把它隔离,在恢复后在取消隔离。
方法:按下“隔离键”输入所要隔离的设备的二次码,移动光标,输入设备类型,然后确认,按“取消”键退出。
取消隔离与隔离的操作方法相同。
设备的二次码为六位,一般前两位是楼层号,第三位代表的是楼号,后三位是设备的编码。
例如:隔离042146 30 代表二号楼四层146 号水流指示器。
(设备类型在说明书的后面)6.喷洒控制键:这是控制气体灭火系统是否喷洒的键。
在此键没有被允许的时候,在联动时,钢瓶驱动盘不会输出24V 电压。
7.启动控制键:此键按下,包括两种功能选择,手动与自动。
手动允许的时候,可以操作手动盘和键盘上的所有功能键。
自动允许打开,在外部设备符合联动公式的时候就可以进行联动操作。
8.启动与停动键:可以通过输入设备的二次码与设备类型来启动和停动联动设备。
在此项功能中.可通过输入‘*’号即通配符在二次编码和设备类型中来启动多数的设备。
松江飞繁报警主机操作说明
松江飞繁报警主机操作说明 面板介绍:2.1 JB-3208型控制器主面板、操作键盘介绍:分区回路9WXYZ 6MNO 3DEF 8TUV 5JKL 2ABC 自动/手动机号点号7PQRS 4GHI 编程0确认1...复位屏蔽退出删除消音上海松江飞繁电子有限公司JB-3208 火灾报警控制器(联动型) 火 警停止声光启动打印(图1)JB-3208型控制器主面板、操作键盘图1说明:(1).LCD 液晶显示屏:位于控制器的左上角。
能显示控制器的各种状态,有60多种中文显示菜单,供用户编程、查看、屏蔽、远程控制等操作使用。
中文输入采用“全拼输入法”,操作简便而易学,显示清晰且直观。
(2).控制器系统状态显示屏:位于控制器上方的中央部分。
系统故障延时输出反馈总灯启动总灯接收指示手动状态自动状态备电故障备电工作 故 障 监 管主电工作主电故障消音指示屏蔽指示发送指示火 警打印指示键锁指示自检指示(图2)控制器的系统状态显示屏图2说明:1).火警总灯:控制器中任意一只火灾探测器报警或手动按钮报警时,此红灯亮。
2).监管总灯:控制器中属“监管”报警的探测点报警时,此红灯亮。
3).故障总灯:控制器中任意一个探测点或联动点有故障或有其它系统故障时,此黄灯亮。
4).启动总灯:控制器中任意一个联动模块被启动后,此红灯亮。
5).反馈总灯:控制器中任意一个联动模块接收到被控设备的反馈信号以后,此红灯亮。
6).主电工作指示灯:控制器处于交流220V(主电)供电时,此绿灯亮。
7).主电故障指示灯:控制器处于交流220V(主电)断电时,此黄灯亮。
8).备电工作指示灯:控制器处于直流24V(备电)供电时,此绿灯亮。
9).备电故障指示灯:控制器处于直流24V(备电)断电或其它故障时,此黄灯亮。
10).延时输出指示灯:控制器中发生联动控制的延时输出现象时,此黄灯亮。
11).系统故障指示灯:控制器中系统软件发生故障时,此黄灯亮。
12).消音指示灯:控制器进行消音操作时,此绿灯亮。
上海松江云安 消防主机 说明书
1、主面板各部位功能A、火警总灯:控制器中任意一只火灾探测器报警或手动按钮报警时,此灯亮。
B、监管总灯:控制器中除上述以外的探测点报警时,此灯亮。
C、故障总灯:控制器中任意一个探测点或联动点有故障或有其他系统故障时,此灯亮。
D、启动总灯:控制器中任意一个联动模块被启动后,此灯亮。
E、反馈总灯:控制器中任意一个联动模块接收到被控设备的反馈信号时,此灯亮。
F、延时输出指示灯:控制器中发生联动控制的延时输出现象时,此灯亮。
G、主电工作指示灯:控制器处于交流220V(主电)供电时,此灯亮。
H、主电故障指示灯:控制器处于交流220V(主电)断电时,此灯亮。
I、备电工作指示灯:控制器处于直流24V(备电)供电时,此灯亮。
J、备电故障指示灯:控制器处于直流24V(备电)断电或发生其他设备故障时,此灯亮。
K、消音指示灯:控制器进行消音操作时,此灯亮。
同时,消除故障音、火警音和监管音等。
L、屏蔽指示灯:控制器内有屏蔽点时(火灾、监管报警探测点;火灾显示盘等),此灯亮。
M、自检指示灯:控制器在进行系统自检操作时,此灯亮。
N、异常指示灯:控制器中发生异常现象时(探测点或总线联动点有重码现象),此灯亮。
O、启动状态指示灯:此灯亮,在启动状态下总线操作键按下时,对应的控制模块由停止到启动状态。
P、停止状态指示灯:此灯亮,在停止状态下总线操作键按下时,对应的控制模块由启动到停止状态。
Q、自动状态指示灯:此灯亮,在自动状态下所有的联动模块均按逻辑编程方式被自动启动。
R、手动状态指示灯:此灯亮,在手动状态下所有的联动模块(但全自动方式的联动模块除外)均按手动方式启动,而符合逻辑的自动启动此时无效。
S、空号1、消音键:当控制器有各种音响时(火警音、故障音、监管音),按下此键可以消音。
同时,消音指示灯亮。
2、复位键:按下此键,可以使本控制器进行系统复位。
3、走纸键:按下此键,可以使得打印机不打印而空白走纸。
4、启动/停止选择键:按下此键,可以在启动/停止状态之间进行状态选择。
消防主机操作说明
精心整理消防自动报警/联动系统操作说明第一部分:值班人员操作指南一、系统简介:请与海湾公司技术服务部联系。
打开备电开关作用:平时给备电充电,交流掉电时备电自动投入使系统保持正常工作。
2、开机时注意事项:1)主电是否正常(交流电压显示不在187V-242v之间、主电故障指示灯亮或设备报主电故障);2)备电是否正常(备电故障指示灯亮或设备报备电故障);3)电源盘(箱)电压输出是否正常(正常在24-27v之间);4)各个指示灯、数码管、液晶屏是否正常点亮,声音是否正常;5)是否显示总线故障,如显示表示总线短路,应立刻关机,待排除线路故障后再开机。
3、控制器开机时的正常显示过程:消防自动报警/联动系统操作说明(V1.2 03.10)依次点亮指示灯、数码管,液晶屏,显示各种信息,并顺序发出各种声音(火警、故障、动作等声音),然后检测总线和通讯线上所连接的设备。
4、开机后注意事项:1)查看时间、日期显示是否准确,如不准确,调整时间、日期;机)。
值班人员首先应拨打119,然后通知上级领导(组织人员疏散和灭火工作),并迅速手动启动相应的联动设备(如广播、消防泵、排烟机、正压送风机、电梯、防火阀、送风阀、排烟阀等),如时间紧迫,应将联动控制器设为自动状态,自动启动相应的联动设备。
如火势很难控制,可启动防火卷帘门隔离着火区。
2)没有火情:考察是否由周围环境因素(水蒸气、油烟、潮湿、灰尘等)造成探测器误报警。
是,则将报警点隔离,待环境恢复正常后,取消隔离。
不是或不能确定的,反复按控制器清除键,如仍报警,则将报警点隔离,然后及时更换或通知施工单位或厂家维修.控制器操作简要说明1、GST200型主机1)出现火警信息时:按“消音”键,然后确认现场是否有火情,如有火情按预定方案灭火,如无火情确认误报原因(手钮报警可用钥匙手动恢复)并记录。
如不能独立处理,可暂时隔离设备,并及时与安装公司或海湾公司联系。
设备屏蔽:按下“屏蔽”键,然后输入需要屏蔽设备的用户编码、设备类型,按“确认”键存储。
上海松江HJ-1757A消防广播系统操作说明书
HJ-1757A 消防广播系统设计使用说明书一、概述HJ-1757A 消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备,在整个消防控制管理系统中起着极其重要作用。
在火灾发生时,应急广播信号由广播主机发出,经过功率放大后,由编码控制模块切换到广播指定区域的音箱实现应急广播。
HJ-1757A 是总线制消防应急广播系统,完全满足GB16806-2006《消防联动控制系统》要求,系统主要由主机端设备:广播主机、火灾报警控制器(联动型)等,及现场设备:广播切换模块、音箱构成。
二、主要设备HJ-1757A 消防应急广播系统的主机端设备:HJ-1757A 消防广播主机HJ-1757A/B 消防广播主机HJ-1757A 消防应急广播系统的现场设备:HJ-1825 型输入输出模块YB-2608 、 YB-525 型吸顶式音箱, BGY-3 型壁挂式音箱三、主要技术指标1、现场设备容量YB-2608 、 YB-525 型吸顶式音箱, BGY-3 型壁挂式音箱额定功率为 3W 。
每个 HJ-1825 型输入输出模块最多可配接 50 个 YXG3-3/YXJ3-4A 型音箱。
2、HJ-1757A 消防应急广播系统的主机端设备容量HJ-1757A 消防应急广播系统输出功率分别为 120W 、 250 及 500W 。
3、技术参数HJ-1757A-SW120G/250G(500G)型广播主机、音箱、输入输出模块等设备共同组成消防应急广播系统。
同时它也可与消防控制器相连接,一起完成消防联动控制。
在作为应急广播也兼顾了正常广播播音的需要,二者自由切换,应急广播优先。
( 1 )工作电压: AC220V ± 10%( 2 )额定输出功率: 120W/250W(500W)( 3 )额定输出电压: 120V(4)电子录放音:60 分钟(5)频率范围:80HZ~16KHZ( 6 )使用环境:温度: -10 ℃~+50 ℃相对湿度≤ 95% ,不结露最大负载:主机最大输出功率 150W/280W(550W)四、系统应用方法HJ-1757A 消防广播主机是HJ-1757A 消防应急广播系统的重要组成部分,它与相应的广播终端设备等配合,实现消防现场的应急广播功能。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
HJ-1757A 消防广播系统
设计使用说明书
一、概述
HJ-1757A 消防应急广播系统是火灾逃生疏散和灭火指挥的重要设备,在整个消防控制管理系统中起着极其重要作用。
在火灾发生时,应急广播信号由广播主机发出,经过功率放大后,由编码控制模块切换到广播指定区域的音箱实现应急广播。
HJ-1757A 是总线制消防应急广播系统,完全满足GB16806-2006《消防联动控制系统》要求,系统主要由主机端设备:广播主机、火灾报警控制器(联动型)等,及现场设备:广播切换模块、音箱构成。
二、主要设备
HJ-1757A 消防应急广播系统的主机端设备:
HJ-1757A 消防广播主机
HJ-1757A/B 消防广播主机
HJ-1757A 消防应急广播系统的现场设备:
HJ-1825 型输入输出模块
YB-2608 、 YB-525 型吸顶式音箱, BGY-3 型壁挂式音箱
三、主要技术指标
1、现场设备容量
YB-2608 、 YB-525 型吸顶式音箱, BGY-3 型壁挂式音箱额定功率为 3W 。
每个 HJ-1825 型输入输出模块最多可配接 50 个 YXG3-3/YXJ3-4A 型音箱。
2、HJ-1757A 消防应急广播系统的主机端设备容量
HJ-1757A 消防应急广播系统输出功率分别为 120W 、 250 及 500W 。
3、技术参数
HJ-1757A-SW120G/250G(500G)型广播主机、音箱、输入输出模块等设备共同组成消防应急广播系统。
同时它也可与消防控制器相连接,一起完成消防联动控制。
在作为应急广播也兼顾了正常广播播音的需要,二者自由切换,应急广播优先。
( 1 )工作电压: AC220V ± 10%
( 2 )额定输出功率: 120W/250W(500W)
( 3 )额定输出电压: 120V
(4)电子录放音:60 分钟
(5)频率范围:80HZ~16KHZ
( 6 )使用环境:
温度: -10 ℃~+50 ℃
相对湿度≤ 95% ,不结露
最大负载:主机最大输出功率 150W/280W(550W)
四、系统应用方法
HJ-1757A 消防广播主机是HJ-1757A 消防应急广播系统的重要组成部分,它与相应的广播终端设备等配合,实现消防现场的应急广播功能。
主机采用AC220V 供电。
HJ-1757A 消防广播主机与HJ-1757A/B 型消防广播主机功能相同,但安装方式不同,HJ-1757A 消防广播主机为入柜式安装,
HJ-1757A/B 消防广播主机为入壁挂式安装。
按照不同的要求HJ-1757A 消防广播系统可以分为120W、250W、500W 三种。
图 1 HJ-1757A 消防广播接线图
HJ-1825 型输入输出模块用于 HJ-1757A 消防应急广播系统中正常广播和消防广播间的切换。
每只HJ-1825 型输入输出模块用于联动控制一个楼层(或防火分区)的消防广播,利用其继电器两对常开常闭转换触点实现背景音乐与消防应急广播之间的切换。
模块的接线图如图1 所示。
布线要求:无极性信号二总线采用阻燃RVS 双绞线,截面积≥1.0mm2,DC24V 电源二总线采用阻燃BV 线,截面积≥1.5mm2,正常广播线、消防广播线、及放音设备的连接线、均采用阻燃RV 线,截面积≥1.0mm2。
