WIFI模块和MCU串口协议流程图V01

mq5模块数据格式与mcu连接方法

mq5模块数据格式与mcu连接方法摘要：一、mq5模块简介二、mq5模块数据格式三、mcu与mq5模块的连接方法四、实战应用与注意事项正文：随着物联网技术的不断发展，越来越多的开发者开始关注无线传感器模块的应用。

在本篇文章中，我们将重点介绍mq5模块的数据格式及其与mcu的连接方法。

一、mq5模块简介mq5模块是一款基于LoRa技术的低功耗、长距离无线传感器模块。

它具有小巧的体积、低廉的价格和丰富的功能，广泛应用于智能家居、工业自动化、环境监测等领域。

二、mq5模块数据格式mq5模块的数据格式主要包括两种：一种是Modbus协议，适用于远程监控和控制设备；另一种是JSON格式，适用于数据传输和通信。

1.Modbus协议：Modbus协议是一种串行通信协议，基于异步串行通信（ASCII码）或二进制数据格式。

它包括三种模式：Modbus RTU、Modbus ASCII和Modbus TCP/IP。

Modbus协议具有较好的兼容性和扩展性，可以方便地与其他设备进行通信。

2.JSON格式：JSON（JavaScript Object Notation）是一种轻量级的数据交换格式，易于人阅读和编写，同时也易于机器解析和生成。

JSON格式采用键值对的形式表示数据，可以方便地存储和传输。

三、mcu与mq5模块的连接方法1.硬件连接：将mq5模块的TXD（发送端）、RXD（接收端）、GND （地）分别与mcu的对应引脚连接。

2.软件连接：通过编写程序，实现mcu与mq5模块的通信。

首先，需要配置mcu的UART（串口）相关寄存器，以实现与mq5模块的异步通信。

然后，编写数据接收和发送函数，实现数据的传输和处理。

四、实战应用与注意事项1.在实际应用中，可以根据需求选择合适的通信协议。

Modbus协议适用于远程监控和控制设备，而JSON格式适用于数据传输和通信。

2.在连接mq5模块时，注意确保连接稳定，避免信号干扰和衰减。

单片机wifi方案

WIFI设备配置一、模块性能：工作模式：基础网络和Ad-Hoc网络网络类型：802.11b/g加密方式：64/128位wep加密发射功率：20dbm功耗：150mA@3.3V距离：可视50mTcp/ip协议栈：Lwip操作系统：无速率：UDP的速度180-200KB/s二、w ifi初始化默认配置及使用模块默认配置：Ø网络类型：adhocØ创建网络名称：marvelØ加密方式：无加密Øip地址：192.168.10.10Ø子网掩码：255.255.255.0Ø默认网关：192.168.10.1ØDNS服务器：202.96.134.133ØUDP连接：udp对任意IP和端口号应答ØTCP客户端192.168.10.10:8080 TCP服务器：192.168.10.100:8080Ø模块内置有web配置页，修改相应配置登陆http://192.168.10.10Demo使用模块上电以后会自动创建一个“计算机到计算机”的adhoc网络，名称为“marvel”。

PC端只需打开无线网络管理软件，并搜索网络即可找到“marvel”。

直接连接到“marvel”，并将无线网卡的IP修改为192.168.10.0/24网段，如下图所示：图1 PC端IP地址配置经由以上配置及连接，接下来可以测试模块工作性能，模块内建有192.168.10.10:8080端口至任意IP地址和端口的UDP回显连接，以及192.168.10.10:8080-192.168.10.100:8080的tcp连接，模块作TCP客户端使用。

1)测试网络是否连通，使用ping命令执行ping 192.168.10.10,得到结果如下：图2 ping命令测试结果2)Udp回显测试图3 UDP测试结果3)TCP回显测试图4 TCP测试结果4)模块WEB配置网络连通以后，即可使用浏览器对模块配置进行相应的修改，以适应不同的网络环境。

esp8266-12wifi模块用户手册v1.0

ESP8266 WiFi模块用户手册目录术语和缩写错误!未定义书签。

1. 产品简介 ......................................................... 错误!未定义书签。

. 概述 ......................................................... 错误!未定义书签。

产品特性 ................................................. 错误!未定义书签。

模块封装 ................................................. 错误!未定义书签。

模块基本参数 ............................................. 错误!未定义书签。

. 硬件介绍 ..................................................... 错误!未定义书签。

. 功耗 ......................................................... 错误!未定义书签。

. 射频指标 ..................................................... 错误!未定义书签。

. 尺寸 ......................................................... 错误!未定义书签。

. WiFi 天线 .................................................... 错误!未定义书签。

. 推荐炉温曲线 ................................................. 错误!未定义书签。

2. 功能描述 ......................................................... 错误!未定义书签。

HC-12 V2.6无线串口通信模块用户手册说明书

HC-12无线433MHz串口模块用户手册目录一.模块介绍1.1模块特点 (3)1.2模块概述 (3)1.3基本参数 (3)1.4系列产品 (3)二.连接说明2.1工作原理简单介绍 (4)2.2模块MCU等设备的连接 (4)2.3模块之间的连接通讯 (5)2.4模块与PC连接通讯 (5)三.无线串口透传3.1串口透传特性 (5)3.2四种串口透传模式 (5)四.快速测试4.1参数架与模块连接 (6)4.2通讯测试 (7)五.开发利用5.1模块尺寸和引脚定义 (7)5.2天线选择 (8)5.3嵌入方式 (8)5.4贴片炉温 (9)5.5参考连接电路 (9)六.AT指令6.1进入AT指令方法 (10)6.2出厂默认参数 (10)6.3AT指令介绍 (10)七.关于汇承7.1公司简介 (13)版本信息HC-12V2.6发布日期2018年07月11日修改记录1.增加FU2模式下发送数据时间间隔的说明。

（2013.10.17）2.修正应用实例及电路中HC-12模块与MCU串口连接的线路图。

（2013.12.26）3.FU3模式1200波特率恢复成和1.13版本的一样，同时增加FU4模式。

FU4模式下串口波特率固定为1200bps，空中波特率为500bps，可以提高通信距离。

该模式下，只适用传输少量数据（每个数据包在60个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。

（2014.09.18）4.修改了FU2模式下，只适用传输少量数据（每个数据包在20个字节以内），数据包发送时间间隔不能太短（最好在2秒以上），否则会造成数据丢失。

（2014.09.18）5.软件版本由原来的V2.3升级为V2.4。

（2016.12.02）6.软件版本由原来的V2.4升级为V2.6。

（2018.07.11）1.1模块特点※远距离无线传输（开阔地1000米/FU4模式下，空中波特率500bps）※工作频率范围（433.4—473.0MHz，多达100个通信频道）※最大100mW（20dBm）发射功率（可设置8档功率）※四种工作模式，适应不同应用场合※内置MCU，通过串口和外部设备进行通信※不限一次发送的字节个数（FU1/FU3模式）※模块支持一对一、一对多、多对多连接透传1.2模块概述HC-12无线串口通信模块是新一代的多通道嵌入式无线数传模块。

水壶wifi模块简单功能说明书

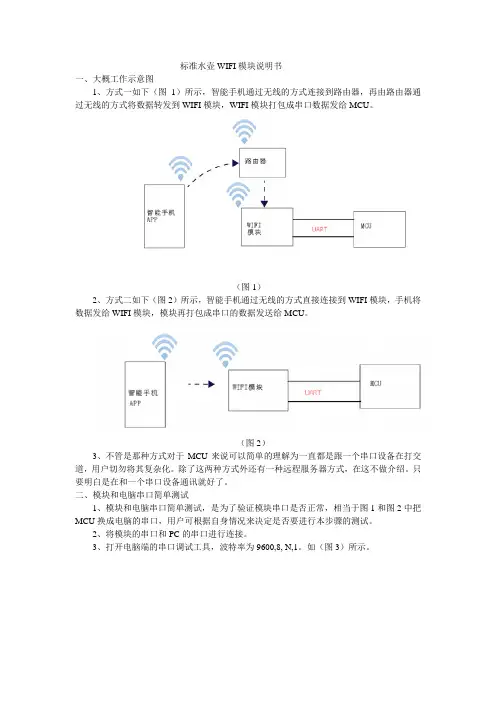

标准水壶WIFI模块说明书一、大概工作示意图1、方式一如下（图1）所示，智能手机通过无线的方式连接到路由器，再由路由器通过无线的方式将数据转发到WIFI模块，WIFI模块打包成串口数据发给MCU。

（图1）2、方式二如下（图2）所示，智能手机通过无线的方式直接连接到WIFI模块，手机将数据发给WIFI模块，模块再打包成串口的数据发送给MCU。

（图2）3、不管是那种方式对于MCU来说可以简单的理解为一直都是跟一个串口设备在打交道，用户切勿将其复杂化。

除了这两种方式外还有一种远程服务器方式，在这不做介绍。

只要明白是在和一个串口设备通讯就好了。

二、模块和电脑串口简单测试1、模块和电脑串口简单测试，是为了验证模块串口是否正常，相当于图1和图2中把MCU换成电脑的串口，用户可根据自身情况来决定是否要进行本步骤的测试。

2、将模块的串口和PC的串口进行连接。

3、打开电脑端的串口调试工具，波特率为9600,8, N,1。

如（图3）所示。

（图3）4、在串口调试工具中输入“SMARTCON”，若在串口接收窗口收到模块返回的SMARTCON，则PC与模块串口调试已通过。

三、手机配置模块测试1、手机配置模块测试只是上述中工作在方式一的时候必须的。

2、打开手机WIFI并连上用户路由器，安装我司标志水壶APP，打开APP。

点击配置，如（图4）所示。

（图4）3、在跳到路由配置界面后输入正确的路由器密码。

并在串口调试助手中发送SMARTCON给模块，待模块返回SMARTCON后，点击手机上的配置。

并等待配置完成。

配置完成后若配置成功手机会有提示，并且模块会在电脑串口接收端收到DONE的数据。

若不成功可以再次发SMARTCON，并再次点击手机APP上的配置按钮。

若一直配置不成功请重启设备检查输入的路由器密码重新再来。

四、手机、模块、PC串口测试1、本步骤只是说明测试验证手机能否正常的连接模块并把数据发给模块，模块再把数据打包成串口数据打印到电脑串口接收窗口。

E103-W04串口转WiFi模块上位机链路配置教程

E103-W04串口转WiFi模块上位机链路配置教程工作模式：当选择无的时候代表链路关闭，选择TCP/UDP透传的时候即为以上界面，同时还可以选择HTTP模式或者是不同的MQTT模式。

当处于TCP/UDP透传时的链路配置：连接类型：可以选择TCPS/TCPC/UDPC/UDPS，代表设备在网络通信中所处的不同角色，当处于TCPS/UDPS的时候，客户端连接上来，设备将会记住客户端socket（最多纪录八个），可以通过AT指令查询当前连接上来的客户端的信息，具体指令查看AT手册，同时，与客户端之间的交互通信同样支持协议传输，您可以指定向某一路客户端发送信息，也可以选择广播。

服务器地址/目标地址：当处于TCPS/UDPS时，统一填写192.168.1.1（不能填空，其实在服务器模式下这个参数不起作用，设备默认拿自身IP开启服务器），当处于客户端模式（TCPC/UDPC），这个就是客户端想要连接的目标IP地址。

服务器端口/目标端口：当处于服务器模式时，这个就是服务器的开放端口，当处于客户端模式时，这个就是目标服务器开放出来的端口。

短连接时间：这个参数不用管，只有在TCPC模式下才会有用，默认为0代表默认关闭短连接，比如您在TCPS模式下并且在这里设置短链接时间为5，那么这条TCPC链路在与服务器端取得连接后，交互完数据，5S后就会关闭链路，断开与服务器的连接（如果在5S内又进行了交互。

5S重新计时）。

注册包参数（客户端才有用）：勾选启用注册包即为使能了注册包功能，注册方式分为两种，一种是在链路连接上之后会发一包注册包，后面不会再有注册包发送，另外一种是后面发送的所有数据，都会带有这个注册包作为头部，以下的数据内容部分为注册包的内容，右边的Hex模式一般不勾选，如果勾选即为数据内容要转换为hex模式。

心跳包参数（客户端才有用）：勾选心跳开关即为开启心跳包功能，心跳内容即为心跳包的发送内容，心跳时间即为心跳发送间隔，比如60，那么这条链路每隔60S就会发送一次心跳包到服务器（如果在这期间有正常数据交互，心跳时间重置）。

大彩串口屏物联型10.1寸有WIFIDC10600W101_1V01_0C产品手册

产品手册DC10600W101_1V01_0C 数据手册V1.0广州大彩光电科技有限公司版权所有目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。

1.1硬件配置以下为该产品硬件配置图，如图1-1所示。

图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。

图1-2调试工具图2.产品规格◆产品参数产品型号DC10600W101_1V01_0C(电容触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集,部分可升级兼容MODBUS/三菱PLC/DGUS 尺寸10.1寸分辨率1024*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。

累加可存储约551张全屏图片(按大小178KB/张计算，不建议BMP格式)。

图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压5-15V(误差±0.2V)功耗背光最亮：4.95W；关背光：1.9W通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载U盘/UART（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=223.7mm×126.3mm产品尺寸长×宽×高=257.8mm×148.0mm×17.2mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。

基于WIFI模块和单片机的无线数据传输(附代码)

目录第一章阶段任务第二章基于WIFI模块的无线数据传输的原理1.1 时钟模块1.2 最小单片机系统的原理1.3 温度传感器DS18B201.4 串口1.5 WIFI模块第三章基于WIFI模块的无线数据传输的实现2.1 WIFI模块设置2.2 串口部分设置2.3 调试与运行过程第四章程序与框图第五章小结第二章基于WIFI模块的无线数据传输的原理１．１时钟DS1302模块：电路原理图：DS1302与单片机的连接也仅需要3条线：CE引脚、SCLK串行时钟引脚、I/O 串行数据引脚，Vcc2为备用电源，外接32.768kHz晶振，为芯片提供计时脉冲。

读写时序说明：DS1302是SPI总线驱动方式。

它不仅要向寄存器写入控制字，还需要读取相应寄存器的数据。

控制字总是从最低位开始输出。

在控制字指令输入后的下一个SCLK时钟的上升沿时，数据被写入DS1302，数据输入从最低位（0位）开始。

同样，在紧跟8位的控制字指令后的下一个SCLK脉冲的下降沿，读出DS1302的数据，读出的数据也是从最低位到最高位。

数据读写时序如图１．２单片机最小系统的原理：说明复位电路:由电容串联电阻构成,由图并结合"电容电压不能突变"的性质,可以知道,当系统一上电,RST脚将会出现高电平,并且,这个高电平持续的时间由电路的RC值来决定.典型的51单片机当RST脚的高电平持续两个机器周期以上就将复位,所以,适当组合RC的取值就可以保证可靠的复位.晶振电路:典型的晶振取11.0592MHz(因为可以准确地得到9600波特率和19200波特率,用于有串口通讯的场合)/12MHz(产生精确的uS级时歇,方便定时操作)单片机:一片AT89S51/52或其他51系列兼容单片机特别注意:对于31脚(EA/Vpp),当接高电平时,单片机在复位后从内部ROM的0000H开始执行;当接低电平时,复位后直接从外部ROM的0000H开始执行.１．３温度传感器DS18B20的原理（连接到单片机最小系统，并将温度发送给WIFI模块)：3.1.1 DS18B20性能特点(1) 独特的单线接口方式，只需一个接口引脚即可通信；(2) 每一个DS18B20都有一个唯一的64位ROM 序列码； (3) 在使用中不需要任何外围元件；(4) 可用数据线供电，电压范围:+3.0V-+5.5 V ；(5) 测温范围:-55℃ -+125℃，在-10℃-+85℃范围内精度为+0.5℃，分辨率为0.0625℃； (6) 通过编程可实现9-12位的数字读数方式。

基于单片机控制的WIFI无线传输模块设计

基于单片机控制的WIFI无线传输模块设计WIFI无线传输模块是一种可以实现无线通信的装置，通过无线网络与其他设备进行数据传输。

在基于单片机控制的设计方案中，我们可以利用单片机来实现对WIFI模块的控制和数据处理。

首先，我们需要选择合适的WIFI模块。

常见的WIFI模块有ESP8266、ESP32等，这些模块都具备较强的无线通信能力和低功耗特性。

我们可以根据项目需求选择合适的模块。

接下来，我们需要将WIFI模块与单片机进行连接。

一般情况下，WIFI模块通过串口与单片机进行通信。

我们可以通过将单片机的TX引脚连接到WIFI模块的RX引脚，并将单片机的RX引脚连接到WIFI模块的TX引脚，实现双向通信。

在单片机程序的设计中，我们需要编写相应的驱动程序来控制WIFI模块。

首先，我们需要初始化WIFI模块的串口通信设置，如波特率、数据位、停止位等。

然后，我们可以通过向WIFI模块发送特定的AT指令来进行控制和配置。

例如，可以通过AT指令连接到WIFI网络、获取本地IP地址、发送数据等。

在驱动程序中，我们还可以定义一些函数来简化AT指令的发送和接收，使控制更加方便。

另外，在设计中我们需要注意WIFI模块的电源供应。

一般情况下，WIFI模块需要3.3V的电压供应，而单片机输出的IO信号一般为5V。

因此，我们需要使用逻辑电平转换器将单片机的IO信号转换为3.3V，以兼容WIFI模块的工作电压。

在实际应用中，我们可以根据项目需求设计不同的功能。

例如，我们可以设计一个远程控制系统，通过WIFI无线传输模块将用户的控制指令发送到被控制的设备上。

我们可以通过配置WIFI模块为TCP服务器，在单片机程序中监听特定的端口，接收来自用户的控制指令，并执行相应的操作。

总结起来，基于单片机控制的WIFI无线传输模块设计涉及到WIFI模块的选择、与单片机的连接、驱动程序编写、逻辑电平转换等方面。

通过合理的设计和编程，可以实现WIFI模块与单片机的无线通信和数据传输。

MCU与WIFI通信概述

MCU与WIFI通信概述一、MCU与串口硬件通信接口电路框图：WIFI模块与MCU设备采用串口通信方式进行通信，命令和数据通过串口协议进行相互交互。

WIFI模块采用3.3V电源供电，MCU设备如果5V供电，在TXD线和RXD线串联470欧的电阻.如果3.3V供电，则不需增加线上串联电阻.UART参数设置：波特率:115200数据位：8位奇偶检验：无停止位：1位二、通信协议MCU发送通信格式：协议说明帧开始长度（H）长度（L）帧顺序号命令数据内容结束数据0xad XX XX XX XX XX0xda 占用字节数11111n1数据范围0xad0x0-0xff0x0-0xff0x0-0xff0x00-0x090x0-0xff0xda 注：长度（H）(L)是从帧顺序号开始算起到结束的字节数。

比如数据内容中共有10个数据字节，那么长度为13，长度（H）=0，长度（L）=13MCU数据接收通信格式：协议说明帧开始长度（H）长度（L）帧顺序号返回状态命令数据内容结束数据0xad XX XX XX ACK/NCK XX XX0xda 占用字节数111111n1数据范围0xad0x0-0xff0x0-0xff0x0-0xff ACK:0X56NCK：0x150x02-0x090x0-0xff0xda注：ACK/NCK ACK表示操作成功（0x56）NCK表示操作失败(0x15)数据内容：返回成功为0返回不成功的参数内容通信采用应答的格式，保证数据可靠性，同时也保证当前网络的状态0-1．保留2．心跳指令：主要用于WIFI端检测MCU端是否死机或其它状态，保证实时MCU状态传输给各APP终端3．获取设备ID号：主要用于区别软硬件和设备号的唯一性，进行数据管理4．WIFI对MCU设置参数：设置MCU内部数据和参数5.WIFI通知MCU网络连接状态:WIFI通知MCU,当前APP端、互联网云端的网络连接状态6.WIFI请求当前MCU所有数据：WIFI初始时，读取MCU当前数据和参数7.WIFI请求MCU端点数值类型长度:wifi请求MCU用户定义的数据长度8.MCU用户设置WIFI工作模式：用户设置WIFI的工作模式9.MCU主动上传数据：MCU向WIFI传送数据三、具体通信协议说明：WIFI主动向MCU请求包：1.心跳包帧头长度（H）长度（L）帧顺序号命令结束0xad000300020xdaPing心跳包回复帧头长度（H）长度（L）帧顺序号返回状态命令数据结束0xad000500ACK/NACK02XX0xda2.WIFI获取MCU基本信息帧头长度（H）长度（L）帧顺序号命令结束0xad000300030xdaWIFI获取MCU基本信息回复（MCU发送）83字节产品ID=硬件版本（1字节）+软件版本（2字节）+产品ID（32字节）+产品KEY(32字节)+设备名称（16字节）帧头长度（H）长度（L）帧顺序号返回状态命令信息内容结束0xad005500ACK/NACK0351个字节产品ID0xda3.设置参数帧头长度（H）长度（L）帧顺序号命令信息内容结束0xad nn nn0004XX0xdaMCU数据参数返回帧头长度（H）长度（L）帧顺序号返回状态命令数据结束0xad nn nn00ACK/NACK04XX0xda4.WIFI通知MCU当前WIFI的连接网络状态帧头长度（H）长度（L）帧顺序号命令数据(1字节)结束0xad0040005XX0xdaWIFI通知MCU有APP链接返回帧头长度（H）长度（L）帧顺序号返回状态命令数据（1字节）结束0xad00600ACK/NACK05XX0xda0x01:链接上WIFI0x02:与WIFI断开0x04：链接上云端0x08：与云端断开0x10:APP连接0x20:与APP断开0x40:超时5.获得MCU设备所有数据或状态帧头长度（H）长度（L）帧顺序号命令结束0xad000300060xda设备MCU数据或状态返回（MCU发送）帧头长度（H）长度（L）帧顺序号返回状态命令内部数据结束0xad nn nn00ACK/NACK06XX0xda 内部数据是由参数索引号和数据或状态构成。

STM32F103WIFI初始化流程STA模式

STM32F103WIFI初始化流程STA模式1.设置GPIO引脚：首先，需要将WIFI模块的TX、RX引脚与STM32F103的对应引脚进行连接。

然后，在STM32F103的代码中，需要使用相应的库函数或寄存器配置，将这两个引脚设置为UART功能。

2.初始化串口通信：通过STM32F103的UART模块与WIFI模块进行串口通信。

在这一步中，需要设置串口的波特率、数据位、校验位和停止位，以保证和WIFI模块的通信参数一致。

3. 配置WIFI模块为STA模式：使用串口通信命令或AT指令，将WIFI模块的工作模式设置为STA（Station）模式，即作为一个无线通讯客户端连接到一个无线路由器。

在设置STA模式时，还需要指定无线路由器的SSID和密码等相关参数。

4.初始化WIFI模块：在成功配置WIFI模块为STA模式后，还需要进行一系列的初始化工作。

这些初始化工作包括设置WIFI模块的工作通道、连接超时时间、IP地址分配方式等。

5.连接无线路由器：通过发送连接命令或AT指令，通过WIFI模块与无线路由器进行建立连接。

在连接过程中，需要检查无线路由器的SSID和密码等信息是否正确，并等待连接完成。

6.检查连接状态：连接无线路由器后，需要等待一段时间，然后通过读取WIFI模块的状态寄存器或发送AT指令，来检查连接状态是否成功。

如果连接成功，可以继续之后的WIFI通信操作；如果连接失败，则需要重新设置相关参数，并重新连接。

7.进行WIFI通信：在完成以上初始化流程后，就可以开始使用WIFI模块进行通信了。

这包括发送数据、接收数据、发送控制命令等。

需要注意的是，以上流程是一种典型的WIFI模块初始化流程，根据具体的WIFI模块型号和厂商要求，可能会有些许差异。

用户在进行WIFI 模块初始化时，可以参考相关的WIFI模块手册、数据手册来获取更具体的配置细节和指令集。

大彩串口屏物联型10.1寸有WIFIDC10600W0101_1V01_0N产品手册

产品手册DC10600W101_1V01_0N 数据手册V1.0广州大彩光电科技有限公司版权所有目录1.硬件介绍 (1)1.1硬件配置 (1)1.2调试工具 (1)2.产品规格 (2)3.可靠性测试 (4)4.产品尺寸 (5)5.产品定义 (6)6.产品架构 (7)7.开发软件 (8)7.1什么是虚拟串口屏 (8)7.2Keil与虚拟串口屏绑定调试 (9)8.开发文档 (10)1.硬件介绍以下主要介绍产品的一些硬件配置信息和调试所需工具。

1.1硬件配置以下为该产品硬件配置图，如图1-1所示。

图1-1硬件配置图1.2调试工具以下为该产品调试工具参考图，如图1-2所示。

图1-2调试工具图2.产品规格◆产品参数产品型号DC10600W101_1V01_0N(无触摸)产品系列物联型核心处理器*400MHz32位双核处理器操作系统嵌入式实时操作系统协议类型大彩组态指令集,部分可升级兼容MODBUS/三菱PLC/DGUS 尺寸10.1寸分辨率1024*600存储空间1Gbit字库内置矢量字体，边缘抗锯齿处理，包含任何大小点阵ASCII、GBK、GB2312、UNICODE 字库，可自定义任意电脑字体显示图片存储支持JPEG、PNG（半透/全透）压缩，支持任意大小图片存储，支持图片旋转、放大、缩小等功能。

累加可存储约551张全屏图片(按大小178KB/张计算，不建议BMP格式)。

图片压缩比不同，此值会上下浮动颜色65K色，16位RGB电压5-15V(误差±0.2V)功耗背光最亮：4.95W；关背光：1.9W通讯接口RS232/TTL(出厂默认232电平)接口规格默认PH2.0-8P，可选配FPC1.0-10P图片下载U盘/UART（U盘必须是FAT32格式，且从未做过电脑系统启动盘)外部键盘不支持实时时钟(RTC)支持倒计时、定时器、年月日等时间显示屏有效显示区（AA）长×宽=223.7mm×126.3mm产品尺寸长×宽×高=257.8mm×148.0mm×16.1mm配套上位机软件VisualTFT®AV输入不支持声音播放MP3音频格式(喇叭4Ω2W，单声道)，与图片共用存储空间。

安信可ESP-01 WIFI文档

ESP-01 WiFi 模块规格书版本1.02015年8月23日免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。

文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。

本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。

本文档在此未以禁止反言或其他方式授予任何知识产权使⽤许可，不管是明示许可还是暗示许可。

Wi-Fi 联盟成员标志归Wi-Fi 联盟所有。

文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。

注意由于产品版本升级或其他原因，本手册内容有可能变更。

深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。

本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。

目录1. 产品概述 (2)1.1. 特点 (3)1.2. 主要参数 (4)2. 接口定义 (5)3. 外型与尺寸 (7)4. 功能描述 (8)4.1. MCU (8)4.2. 存储描述 (9)4.3. 晶振 (9)4.4. 接口说明 (10)4.5. 最大额定值 (11)4.6. 建议工作环境 (11)4.7. 数字端口特征 (11)5. RF 参数 (12)6. 功耗 (13)7. 倾斜升温 (14)8. 原理图 (15)9. 产品试用 (16)1.产品概述ESP-01 WiFi 模块是由安信可科技开发的，该模块核心处理器ESP8266 在较小尺寸封装中集成了业界领先的Tensilica L106 超低功耗32 位微型MCU，带有16 位精简模式，主频支持80 MHz 和160 MHz，支持RTOS，集成Wi-Fi MAC/ BB/RF/PA/LNA，板载天线。

TYWES模块使用说明V

TYWE2S模块使用说明一术语定义配网操作：加入了WiFi模块的智能化产品，使用手机App（涂鸦智能）进行的几步操作。

最终手机、路由器、WiFi模块通过2.4G WiFi无线信号彼此建立通信后，用户可以在手机App上实现对智能化产品的现场及远程的操作和控制。

详细配网操作可参见《涂鸦智能APP使用说明》WiFi模块重置：带WiFi模块的智能化产品，当路由器名称变化或者产品转赠他人时，需要清除智能化产品里WiFi模块保存的当前路由器信息，因此需要将WiFi模块重置回出厂默认状态。

可以通过手机App、物理按键等方式实现WiFi模块的重置。

此操作也称“清除WiFi模块配网信息”。

WiFi模块状态指示灯：配网和WiFi模块重置等操作的过程中指示WiFi模块当前工作状态的指示灯。

一般会有快速闪烁、慢速闪烁、常亮、常灭等状态来清晰的告知使用者WiFi模块或者智能化产品当前的工作状态。

WiFi模块重置按键：物理的实体按键，通过特定的触发方式将WiFi模块重置。

例如长按按键5秒的方式来完成WiFi模块的重置操作。

WiFi模块自处理：WiFi模块状态指示灯和WiFi重置按键都接在智能产品里的WiFi模块上，指示灯的状态、按键的检测等操作是由WiFi模块来完成。

然后WiFi模块通过串口告知用户MCU智能产品当前的工作状态。

功能简单的产品例如插座等就不需要用户MCU，直接由WiFi模块完成全部功能。

MCU与模块混合处理：WiFi模块状态指示灯和WiFi重置按键都接在智能产品里的用户MCU上。

指示灯的状态由WiFi模块告知MCU，按键的检测是由MCU来完成，智能产品当前的工作状态由MCU通过串口与WiFi模块通信后决定。

友情提示：本应用指导说明包含多种基于TYWE2S Wifi模块设计的智能产品Demo，例如智能独立插座、智能多路开关，智能排插等。

用户可根据自身需求及产品类型选择相应章节查看。

如产品是基于TYWE2S模块与用户MCU对接来完成，那么硬件设计时需要重点关注第二章《与MCU 通信连接说明》。

aithinker_esp_01s_datasheet_cn_v1.0

规格书版本1.02016年6月19日免责申明和版权公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。

文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。

本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。

本文档在此未以禁止反言或其他方式授予任何知识产权使⽤许可，不管是明示许可还是暗示许可。

Wi-Fi联盟成员标志归Wi-Fi联盟所有。

文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。

注意由于产品版本升级或其他原因，本手册内容有可能变更。

深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。

本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。

目录1.产品概述 (2)1.1.特点 (3)1.2.主要参数 (4)2.接口定义 (5)3.外型与尺寸 (7)4.功能描述 (8)4.1.MCU (8)4.2.存储描述 (9)4.3.晶振 (9)4.4.接口说明 (10)4.5.最大额定值 (11)4.6.建议工作环境 (11)4.7.数字端口特征 (11)5.RF参数 (12)6.功耗 (13)7.倾斜升温 (14)8.原理图 (15)9.产品试用 (16)1.产品概述ESP-01S WiFi模块是由安信可科技开发的，该模块核心处理器ESP8266在较小尺寸封装中集成了业界领先的Tensilica L106超低功耗32位微型MCU，带有16位精简模式，主频支持80MHz 和160MHz，支持RTOS，集成Wi-Fi MAC/BB/RF/PA/LNA，板载天线。

该模块支持标准的IEEE802.11b/g/n协议，完整的TCP/IP协议栈。

单片机与WiFi模块的接口技术及通信原理

单片机与WiFi模块的接口技术及通信原理单片机与WiFi模块的接口技术和通信原理是现代无线通信领域的重要内容之一。

随着物联网技术的发展和智能设备的普及，WiFi模块的应用越来越广泛。

本文将介绍单片机与WiFi模块的接口技术和通信原理，包括硬件连接方式、通信协议以及数据传输过程。

1. 硬件连接方式单片机与WiFi模块的连接通常通过串口（UART）或SPI接口实现。

串口是一种通用的串行输入输出接口，适用于数据传输速度较慢的场景。

而SPI（Serial Peripheral Interface）是一种高速串行数据传输接口，适用于数据传输速度要求较高的场景。

串口连接方式：单片机的UART引脚与WiFi模块的UART引脚相连接。

其中，单片机的TX（发送）引脚连接到WiFi模块的RX（接收）引脚，单片机的RX引脚连接到WiFi模块的TX引脚。

此外，还需将单片机和WiFi模块的地线（GND）相连，以确保电信号的传输可靠。

SPI连接方式：单片机的SPI引脚与WiFi模块的SPI引脚相连接。

SPI接口包括四个信号线：SCLK（时钟线）、MISO（主设备接收从设备数据线）、MOSI（主设备发送数据线）和SS（片选线）。

单片机通过时钟线控制数据的传输，主设备通过MOSI发送数据，WiFi模块通过MISO接收数据。

SS信号线用于选择需要进行通信的从设备。

2. 通信协议通信协议是单片机与WiFi模块数据传输的规则。

常用的通信协议有UART协议和SPI协议。

UART通信协议：UART通信协议是一种简单的、异步的串行通信协议。

数据通过一个引脚（发送引脚TX和接收引脚RX）进行传输。

在UART通信中，数据被分成帧传输，每一帧的起始位是逻辑低电平，结束位是逻辑高电平。

单片机和WiFi模块通过约定好的波特率进行通信，在发送端和接收端分别使用相同的波特率。

SPI通信协议：SPI通信协议是一种同步的、高速的串行通信协议。

数据通过多个引脚（SCLK、MISO、MOSI和SS）进行传输。

uart转wifi 使用手册

UART转WiFi使用手册1. 介绍在现代的物联网应用中，无线通信技术的应用日益广泛。

而UART转WiFi模块作为一种重要的无线通信模块，在物联网领域也扮演着重要的角色。

本文将介绍UART转WiFi模块的基本原理、使用方法以及注意事项，旨在帮助读者更好地理解和应用这一技术。

2. 原理解析UART转WiFi模块将串口数据转换为WiFi数据，实现了串口和WiFi 之间的无缝连接。

其核心原理是通过串口与MCU进行通信，再通过WiFi模块将串口数据转发到远程服务器，实现了远程控制、数据传输等功能。

在实际应用中，用户只需通过串口向WiFi模块发送数据，即可实现与远程设备的通信，极大地简化了通信流程。

3. 使用方法3.1 硬件连接将UART转WiFi模块与MCU进行连接，通常使用杜邦线将两者连接起来。

注意在连接的过程中，需要确保各个引脚的连接正确，避免引发通信故障。

3.2 配置需要对UART转WiFi模块进行配置。

通常通过串口终端工具或者特定的配置工具，用户可以设置WiFi参数、网络连接方式、传输速率等，以确保模块能够正常连接到WiFi网络，并实现数据的传输。

3.3 数据传输当UART转WiFi模块配置完成后，用户即可通过串口向WiFi模块发送数据，实现与远程设备的通信。

这一步骤需要根据实际需求，编写相应的串口通信程序，并将数据发送到WiFi模块。

4. 注意事项4.1 电源供应在使用UART转WiFi模块的过程中，需要注意为其提供稳定的电源供应，避免电压不稳造成的通信故障或损坏模块的情况。

4.2 信号线路另外，用户在进行硬件连接时，需要留意信号线路的走向和连接方式，确保各个引脚连接正确，避免引发通信故障。

4.3 数据处理在进行数据传输的过程中，用户需要考虑数据的处理方式和传输速率，以确保数据能够准确、高效地传输到远程设备，避免出现丢包或传输错误的情况。
