037 差模滤波和共模滤波
共模滤波器和差模滤波
共模滤波器和差模滤波共模滤波器和差模滤波器是电子电路中常用的滤波器类型，用于处理信号中的共模干扰和差模信号。
共模滤波器主要用于抑制共模干扰，而差模滤波器主要用于增强差模信号。
本文将分别介绍这两种滤波器的原理、应用和特点。
一、共模滤波器共模滤波器是一种用于抑制共模干扰的滤波器。
在电子电路中，当信号传输过程中存在共模干扰时，会导致信号质量下降。
共模干扰是指在传输线上，两个信号相互干扰而产生的噪声。
共模干扰可以由电源波动、地线干扰等多种原因引起。
共模滤波器的工作原理是通过设计特定的电路结构和参数，将共模干扰信号滤除。
常见的共模滤波器包括电容耦合器、差分放大器和共模电感等。
其中，电容耦合器通过将信号的共模分量滤除，只传输差分信号，从而抑制共模干扰；差分放大器则是通过将信号的差模分量放大，相对于共模分量的增益较高，从而减小共模干扰的影响；共模电感则是利用电感元件的特性，在传输线上产生反向的磁场，抵消共模干扰。
共模滤波器的应用非常广泛，在各种电子设备中都有使用。
例如，在音频设备中，共模滤波器可以用于抑制电源干扰和地线干扰，提高音质；在通信设备中，共模滤波器可以用于抑制电磁干扰，提高信号传输质量。
共模滤波器的特点是可以有效地抑制共模干扰，提高信号质量。
但是，由于共模滤波器需要对共模干扰进行滤除或抵消，因此会引入一定的成本和复杂性。
此外，共模滤波器的性能受到电路参数和布局的影响，需要进行精确的设计和优化。
二、差模滤波器差模滤波器是一种用于增强差模信号的滤波器。
在很多应用中，差模信号是我们关注的主要信号，而共模信号则是噪声或干扰。
差模滤波器的作用是通过设计特定的电路结构和参数，将差模信号滤出，并增强其幅度。
差模滤波器的工作原理是通过放大差模信号，同时抑制或滤除共模信号。
常见的差模滤波器包括差分放大器和差分电感等。
差分放大器是差模滤波器中最常用的一种，它通过放大差模信号，同时抑制共模信号，从而提高差模信号的幅度。
差分电感则是利用电感元件的特性，在传输线上产生增强的磁场，增强差模信号。
共模滤波器参数
共模滤波器参数共模滤波器（Common Mode Filter）是一种用于抑制电路中共模干扰信号的滤波器。
共模干扰信号是指同时作用于电路的两个信号相互垂直的信号成分之和。
共模滤波器主要用于抑制线路中的共模干扰信号，保证信号传输的质量和稳定性。
共模滤波器的设计参数主要包括截止频率、通带衰减和插入损失等。
1. 截止频率（Cutoff Frequency）是指共模滤波器在滤波过程中能够有效抑制共模干扰信号的频率。
截止频率的设置取决于具体的应用场景和干扰频率的分布范围。
通常时，截止频率的选择应低于干扰频率的最低频率，以确保共模信号的有效过滤。
2. 通带衰减（Attenuation）是指共模滤波器在通带范围内对共模干扰信号的抑制程度。
通带衰减可以用来衡量共模滤波器的滤波效果，通常以分贝（dB）为单位来表示。
通带衰减越大，滤波效果越好。
3. 插入损失（Insertion Loss）是指共模滤波器在通带范围内对原信号的衰减程度。
插入损失越小，滤波器对原信号的影响越小，保证了原信号的传输质量。
共模滤波器还有一些相关的参考内容和设计要点，如下：1. 滤波器类型的选择：常用的共模滤波器类型包括 LC 型滤波器、RC 型滤波器和差分模式滤波器等。
根据具体的需求和设计要求，选择适合的滤波器类型。
2. 材料的选择：共模滤波器的内部组件材料对于滤波器的性能和稳定性都有很大影响。
合适的材料选择应考虑频率特性、传导性能、温度稳定性等因素。
3. 线路布线和屏蔽处理：共模滤波器的性能还会受到线路布线和屏蔽处理的影响。
合理的线路布线和屏蔽设计可以有效减少共模干扰信号的传播和影响范围。
4. 电源设计：共模干扰信号主要来自电源线，因此电源的设计也很重要。
合理布局电源线、加强电源线的屏蔽处理和地线的连接等方法可以减少共模干扰信号对电路的影响。
5. 测试和验证：设计完共模滤波器后，还需要进行测试和验证，以确保滤波器满足设计要求和性能指标。
常用的测试手段包括频率响应测试、插入损耗测试、通带衰减测试等。
emc滤波器原理
emc滤波器原理
EMC滤波器是一种用于抑制电磁干扰的装置，它采用特定的
电路设计和元件配置来消除或减弱电磁波的干扰信号，以保证系统正常运行。
EMC滤波器原理主要包括共模滤波和差模滤
波两种方式。
共模滤波是指滤除信号源和设备之间的电磁干扰信号，其工作原理是通过使用共模电感和共模电容来形成一个共模回路，将共模干扰信号引入该回路中，从而实现滤波的效果。
共模回路的电感和电容参数是根据信号源和设备的特性来确定的，以达到最佳的滤波效果。
差模滤波是指滤除设备内部差模信号的干扰，其工作原理是通过使用差模电感和差模电容来形成一个差模回路，将差模干扰信号引入该回路中，隔离差模干扰信号影响正常信号传输。
差模回路的电感和电容参数也是根据设备的特性来确定的，以达到最佳的滤波效果。
EMC滤波器可以根据具体需求设计出不同类型的滤波器，如LC滤波器、RC滤波器、Pi型滤波器等。
这些滤波器都使用
不同的电感、电容和电阻组合来滤除特定频率范围的干扰信号。
此外，EMC滤波器还可以根据不同的工作环境和要求，选择
合适的滤波器安装位置，如在干扰源和设备之间、设备内部甚至电源线上安装滤波器，以增强滤波效果。
总之，EMC滤波器利用共模滤波和差模滤波的原理，通过特
定的电路配置和参数设计来消除电磁干扰信号，确保系统的正
常运行。
不同的滤波器类型和安装位置选择可以根据具体需求来进行定制，以满足不同的电磁兼容性要求。
共模滤波器和差模滤波
共模滤波器和差模滤波共模滤波器和差模滤波器是电子领域中常见的滤波器类型，用于处理信号中的共模干扰和差模干扰。
本文将介绍共模滤波器和差模滤波器的原理、应用以及设计要点。
一、共模滤波器共模滤波器是一种用于抑制共模干扰的滤波器。
共模干扰是指在信号传输过程中，由于环境电磁干扰、地线回路不良等原因引入的干扰信号。
共模信号是指两个输入信号的幅值和相位完全相同的信号。
共模滤波器的主要作用是从输入信号中滤除共模干扰。
共模滤波器的设计要点包括：选择合适的滤波器类型、确定滤波器的截止频率、选择合适的滤波器阶数、优化滤波器的频率响应等。
常见的共模滤波器有低通滤波器、带通滤波器和陷波滤波器等。
二、差模滤波器差模滤波器是一种用于抑制差模干扰的滤波器。
差模干扰是指由于信号源、传输线、接地回路等因素引入的不同的干扰信号。
差模信号是指两个输入信号的幅值和相位不完全相同的信号。
差模滤波器的主要作用是从输入信号中滤除差模干扰。
差模滤波器的设计要点与共模滤波器类似，包括选择合适的滤波器类型、确定滤波器的截止频率、选择合适的滤波器阶数、优化滤波器的频率响应等。
常见的差模滤波器有高通滤波器、带阻滤波器和陷波滤波器等。
共模滤波器和差模滤波器在电子系统中广泛应用于抑制干扰信号，提高信号传输的质量和可靠性。
它们常见的应用场景包括：1. 通信系统：在通信系统中，共模滤波器和差模滤波器用于抑制传输线上的共模干扰和差模干扰，提高通信信号的传输质量。
2. 音频系统：在音频系统中，共模滤波器和差模滤波器用于消除音频信号中的共模干扰和差模干扰，提高音频信号的清晰度和保真度。
3. 传感器系统：在传感器系统中，共模滤波器和差模滤波器用于抑制传感器信号中的共模干扰和差模干扰，提高传感器系统的测量精度和稳定性。
4. 电力系统：在电力系统中，共模滤波器和差模滤波器用于抑制电力信号中的共模干扰和差模干扰，提高电力系统的工作效率和稳定性。
四、共模滤波器和差模滤波器的设计要点1. 选择合适的滤波器类型：根据应用场景和需求，选择合适的共模滤波器或差模滤波器类型，如低通滤波器、高通滤波器、带通滤波器等。

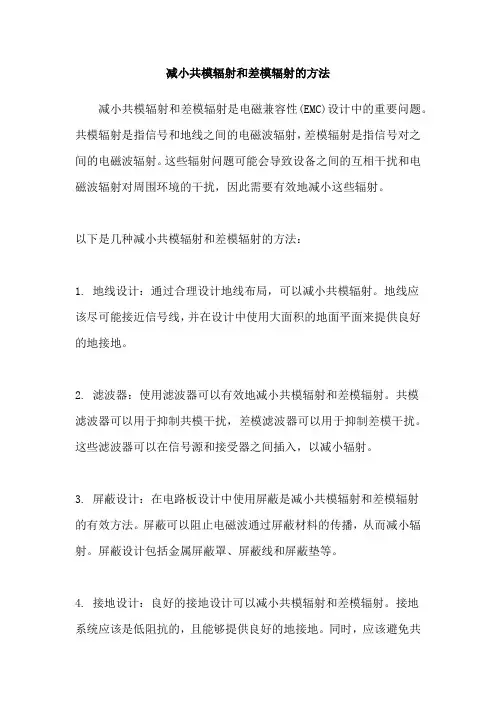

减小共模辐射和差模辐射的方法
减小共模辐射和差模辐射的方法减小共模辐射和差模辐射是电磁兼容性(EMC)设计中的重要问题。
共模辐射是指信号和地线之间的电磁波辐射，差模辐射是指信号对之间的电磁波辐射。
这些辐射问题可能会导致设备之间的互相干扰和电磁波辐射对周围环境的干扰，因此需要有效地减小这些辐射。
以下是几种减小共模辐射和差模辐射的方法：1. 地线设计：通过合理设计地线布局，可以减小共模辐射。
地线应该尽可能接近信号线，并在设计中使用大面积的地面平面来提供良好的地接地。
2. 滤波器：使用滤波器可以有效地减小共模辐射和差模辐射。
共模滤波器可以用于抑制共模干扰，差模滤波器可以用于抑制差模干扰。
这些滤波器可以在信号源和接受器之间插入，以减小辐射。
3. 屏蔽设计：在电路板设计中使用屏蔽是减小共模辐射和差模辐射的有效方法。
屏蔽可以阻止电磁波通过屏蔽材料的传播，从而减小辐射。
屏蔽设计包括金属屏蔽罩、屏蔽线和屏蔽垫等。
4. 接地设计：良好的接地设计可以减小共模辐射和差模辐射。
接地系统应该是低阻抗的，且能够提供良好的地接地。
同时，应该避免共享接地回路，以减小辐射。
5. 信号布线：合理的信号布线可以减小共模辐射和差模辐射。
应该尽量减小信号线的长度，避免信号线与地线或其他信号线平行布线。
6. 电磁屏蔽材料：在敏感的电路板或设备上使用电磁屏蔽材料可以有效地减小共模辐射和差模辐射。
这些材料可以吸收和反射电磁波，从而减小辐射。
综上所述，通过合理的地线设计、滤波器、屏蔽设计、接地设计、信号布线和电磁屏蔽材料的使用，可以有效地减小共模辐射和差模辐射，提高设备的电磁兼容性。
这些方法需要在设计过程中充分考虑，并根据具体的应用需求进行调整。
共模及共模-差模一体化滤波电感磁饱和问题
共模及共模-差模一体化滤波电感磁饱和问题下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!共模及共模差模一体化滤波电感磁饱和问题1. 引言在电子电路设计中，滤波电路是至关重要的组成部分，用于去除信号中的噪声和杂波。
充电桩差模滤波
充电桩差模滤波随着电动车的普及，充电桩的需求也越来越大。
然而，由于电网的不稳定性和电动车的大功率充电需求，充电桩会产生一些电磁干扰，对电网和其他电子设备造成影响。
为了解决这个问题，充电桩常常会采用差模滤波器进行滤波。
差模滤波器是一种常用的电路设计技术，用于抑制共模干扰。
在充电桩中，差模滤波器的作用是抑制充电桩输出电流中的共模噪声，保证电流的稳定性和纹波较小。
差模滤波器的设计原理基于差分信号的处理，通过将正负极性的信号分离并进行滤波，达到抑制共模干扰的效果。
差模滤波器主要由差模运放和滤波电容组成。
差模运放是一种特殊的运放，具有两个输入端和一个输出端。
其中一个输入端接收正极性信号，另一个输入端接收负极性信号，通过运放的差分放大功能，将两个输入信号进行差分处理，输出差分信号。
滤波电容则用于滤除高频噪声，保持输出信号的稳定性。
差模滤波器的频率响应特性是设计时需要考虑的重要因素。
充电桩的工作频率通常较高，因此差模滤波器需要具有较高的截止频率，以滤除高频噪声。
同时，差模滤波器的纹波抑制比也需要满足一定的要求，以确保输出电流的稳定性。
在充电桩中，差模滤波器通常被放置在充电桩输出电流的反馈回路中。
通过将差模滤波器连接到反馈回路中，可以实现对输出电流的实时监测和控制。
差模滤波器的输出信号可以被反馈到控制器中，用于调整充电桩的输出功率，以保持输出电流的稳定性。
除了差模滤波器，充电桩还会采用其他滤波器来抑制其它类型的噪声。
例如，共模滤波器用于抑制共模干扰，滤波器用于抑制高频噪声等。
这些滤波器的组合可以有效地抑制充电桩输出电流中的各种噪声，提高充电桩的工作稳定性和电磁兼容性。
充电桩差模滤波器是解决充电桩电磁干扰问题的重要技术。
通过采用差模滤波器，可以有效地抑制充电桩输出电流中的共模噪声，提高充电桩的工作稳定性和电磁兼容性。
差模滤波器的设计原理和频率响应特性需要根据充电桩的具体要求进行选择和优化，以确保滤波器的性能和效果。
共模和差模干扰
包含共模电感的滤波电路，La 和 Lb就是共模电感线圈。
这两个线圈绕在同一铁芯上，匝数和相位都相同（绕制反向）。
这样，当电路中的正常电流流经共模电感时，电流在同相位绕制的电感线圈中产生反向的磁场而相互抵消，此时正常信号电流主要受线圈电阻的影响（和少量因漏感造成的阻尼）；当有共模电流流经线圈时，由于共模电流的同向性，会在线圈内产生同向的磁场而增大线圈的感抗，使线圈表现为高阻抗，产生较强的阻尼效果，以此衰减共模电流，达到滤波的目的。
事实上，将这个滤波电路一端接干扰源，另一端接被干扰设备，则 La 和 C1 ，Lb 和 C2 就构成两组低通滤波器，可以使线路上的共模 EMI 信号被控制在很低的电平上。
该电路既可以抑制外部的 EMI信号传入，又可以衰减线路自身工作时产生的 EMI 信号，能有效地降低EMI 干扰强度。
小知识：漏感和差模电感对理想的电感模型而言，当线圈绕完后，所有磁通都集中在线圈的中心内。
但通常情况下环形线圈不会绕满一周，或绕制不紧密，这样会引起磁通的泄漏。
共模电感有两个绕组，其间有相当大的间隙，这样就会产生磁通泄漏，并形成差模电感。
因此，共模电感一般也具有一定的差模干扰衰减能力。
在滤波器的设计中，我们也可以利用漏感。
如在普通的滤波器中，仅安装一个共模电感，利用共模电感的漏感产生适量的差模电感，起到对差模电流的抑制作用。
有时，还要人为增加共模扼流圈的漏电感，提高差模电感量，以达到更好的滤波效果。
摘要：开关电源由于本身工作特性使得电磁干扰问题相当突出。
从开关电源电磁干扰的模型入手论述了开关电源电磁兼容问题产生的原因及种类，并给出了常用的抑制开关电源电磁干扰的措施、滤波器设计及参数选择。
< BR>关键词：开关电源；电磁干扰；分析与抑制0 引言近年来，开关电源以其效率高、体积小、输出稳定性好的优点而迅速发展起来。
但是，由于开关电源工作过程中的高频率、高 di/dt 和高 dv/dt 使得电磁干扰问题非常突出。
EMI电源滤波器的设计
EMI电源滤波器的设计EMI电源滤波器通常由三部分组成：差模滤波部分、共模滤波部分和终端滤波部分。
差模滤波器主要用于滤除差模模式的干扰信号，共模滤波器主要用于滤除共模模式的干扰信号，而终端滤波器用于进一步滤除残余的高频干扰信号。
在设计EMI电源滤波器时，首先需要确定所需的滤波频率范围以及所能容忍的最大干扰水平。
然后，选择合适的滤波器拓扑结构和元件。
常用的拓扑结构包括RC滤波器、LC滤波器、Pi型滤波器、T型滤波器等。
具体的设计步骤如下：1.确定滤波频率范围：根据应用需求和电磁兼容性（EMC）标准要求，确定滤波器应该滤除的频率范围。
2.选择滤波器拓扑结构：根据滤波频率范围选择合适的滤波器拓扑结构。
RC滤波器适用于低频滤波，LC滤波器适用于高频滤波，Pi型滤波器和T型滤波器适用于中频滤波。
3.计算元件数值：根据滤波器的拓扑结构和所需的滤波频率范围，计算出所需的电阻、电容和电感元件的数值。
这些元件的数值可以通过经验公式或者电路仿真工具进行计算。
4.选取合适的元件：根据计算的元件数值，选取合适的电阻、电容和电感元件。
在选取电感元件时，需要考虑元件的电流和电压容量，以保证滤波器的可靠性和稳定性。
5.组装滤波器电路：根据设计的滤波器电路图，组装电阻、电容和电感元件。
在组装过程中，需要确保元件的良好焊接和连接，以避免电流或电压泄漏。
6.测试和优化：组装完成后，对滤波器进行测试和优化。
通过使用示波器或者频谱分析仪等测试设备，可以检测滤波器的滤波效果和性能，并进行必要的优化调整。
总结起来，EMI电源滤波器的设计需要经过确定滤波频率范围、选择滤波器拓扑结构、计算元件数值、选取合适的元件、组装滤波器电路和测试优化等步骤。
通过合理的设计和优化，可以有效降低电源中的电磁干扰，提高电子设备的可靠性和稳定性。
共模滤波电路
共模滤波电路
共模滤波电路是一种用于抑制共模干扰信号的滤波器，通常应用于信号传输、数据采集和信号处理等领域。
共模干扰信号是指同时作用于信号源和接收器上的干扰信号，常常由于地线干扰、电源杂波等原因产生。
共模滤波电路通过将共模干扰信号的电压降低到一定的水平，从而达到抑制或消除共模干扰信号的目的。
常见的共模滤波电路包括差分放大器、共模电压反相器、共模电容滤波器、共模电阻滤波器等。
差分放大器是一种将输入信号进行差分放大的电路，通过差分信号与共模信号的区别，实现对共模干扰信号的有效抑制。
共模电压反相器则是通过将共模信号反相输入到放大器中，使得共模干扰信号在放大器中被消除。
共模电容滤波器和共模电阻滤波器则是通过将共模干扰信号导
入到电容或电阻中，从而实现对共模干扰信号的滤波作用。
共模电容滤波器常用于低频信号的滤波，而共模电阻滤波器则常用于高频信号的滤波。
综上所述，共模滤波电路是一种重要的电路设计技术，能够有效地抑制共模干扰信号，提高信号传输和处理的质量和可靠性。
- 1 -。
电源共模差模滤波
电源共模差模滤波
电源共模和差模滤波是在电路中常用的技术，目的是消除电源中的干扰信号对电路的影响。
电源共模滤波主要是对电源引入的共模噪声进行滤波处理，而电源差模滤波则是对电源的差模噪声进行处理。
共模噪声是指同时出现在两个不同信号引脚上的噪声信号，而差模噪声是指同时出现在两个信号引脚之间的噪声信号。
在电路中，这些噪声信号会引起测量误差、信号质量下降和系统故障等问题。
电源共模滤波主要是通过电容滤波器将共模噪声滤除，常使用的电容值为0.1uF至10uF。
另外，也常使用抑制电源中共模噪声的变压器和滤波电路。
电源差模滤波则需要使用差模滤波器来消除差模噪声，差模滤波器通常由一个差模放大器和滤波网络组成，可以有效地滤除差模噪声。
同时，在设计电路时，还要考虑到地线的布局和接地的质量，可以有效地降低共模和差模噪声的影响。
电源共模和差模滤波在电路设计中起着重要的作用，可以提高电路的稳定性和可靠性，保证信号的准确性和质量。
因此，在设计电路时，需要充分考虑电源共模和差模滤波的问题，以保证电路的正常运行。
- 1 -。
lc 共模 差模 滤波
lc 共模差模滤波LC共模差模滤波器是一种常见的电子滤波器，在信号处理和通信系统中具有广泛的应用。
本文将对LC共模滤波器和LC差模滤波器进行详细介绍，并比较它们的特点和应用。
我们来了解一下LC共模滤波器。
共模滤波器是一种用于抑制共模信号的滤波器。
共模信号是指同时作用于信号源和地的干扰信号，例如电源噪声、地线干扰等。
共模滤波器通过使用电感和电容来提供阻抗匹配和滤除共模信号的功能。
它可以有效地减小共模信号对信号质量的影响，提高系统的抗干扰能力。
LC共模滤波器的工作原理是利用电感和电容的特性来实现对共模信号的滤波。
在LC共模滤波器中，电感和电容分别起到阻抗变换和滤波的作用。
通过合理选择电感和电容的数值，可以实现对特定频率的共模信号的滤波效果。
常见的LC共模滤波器有LC低通滤波器和LC带通滤波器等。
LC共模滤波器具有结构简单、成本低、性能稳定等优点，在电子设备中得到广泛应用。
接下来，我们来了解一下LC差模滤波器。
差模滤波器是一种用于抑制差模信号的滤波器。
差模信号是指作用于信号源的差分信号，例如差分信号输出的噪声等。
差模滤波器通过使用电感和电容来提供阻抗匹配和滤除差模信号的功能。
它可以有效地减小差模信号对信号质量的影响，提高系统的抗干扰能力。
LC差模滤波器的工作原理与LC共模滤波器类似，也是利用电感和电容的特性来实现对差模信号的滤波。
在LC差模滤波器中，电感和电容同样起到阻抗变换和滤波的作用。
通过合理选择电感和电容的数值，可以实现对特定频率的差模信号的滤波效果。
常见的LC差模滤波器有LC低通滤波器和LC带通滤波器等。
LC差模滤波器也具有结构简单、成本低、性能稳定等优点，在电子设备中得到广泛应用。
虽然LC共模滤波器和LC差模滤波器在工作原理上有相似之处，但它们的应用场景和特点有所不同。
LC共模滤波器主要用于抑制共模干扰信号，例如电源噪声和地线干扰等。
它可以在信号源和地之间插入，起到滤除共模干扰的作用。
而LC差模滤波器主要用于抑制差模噪声信号，例如差分信号输出的噪声等。
emi滤波器的工作原理
emi滤波器的工作原理在电子设备中，电磁干扰（EMI）是一个常见的问题，它可能会影响设备的性能和稳定性。
为了有效地减少电磁干扰对设备的影响，人们广泛应用emi滤波器。
emi滤波器是一种通过特定设计和材料来使设备免受电磁干扰的装置。
接下来我们将探讨emi滤波器的工作原理。
首先，emi滤波器通常由电容器、电感器和电阻器组成。
这些组件通过不同的方式相互配合，来抑制电磁干扰的传播。
电容器是emi滤波器中的关键组件之一，它能够存储电荷并通过将电流导通到地线上来消除高频噪音。
电感器则用于阻止高频电磁波通过，并将其分解成更低频率的信号，从而减轻对设备的干扰。
电阻器则主要用于消散功率和控制流过emi滤波器的电流。
emi滤波器的工作原理可以概括为两个方面：共模和差模滤波。
共模滤波是针对信号引入干扰的情况，也就是在信号和地之间的干扰；差模滤波则是处理信号之间的相互干扰，通常包括两信号线之间的电磁干扰。
在共模滤波中，emi滤波器通过将引入的干扰信号导通到地线，以减少对信号的影响。
这种滤波方式主要依赖于电容器来将干扰信号短接至地，从而实现干扰信号的消除。
通过合适的设计和选择电容值，emi滤波器可以有效地抑制共模干扰。
而在差模滤波中，emi滤波器利用电感器和电容器的结合来削弱信号之间的干扰。
电感器通过其自感抗性来抑制高频干扰信号，将其转换为磁场能量；而电容器则将这部分磁场能量转化为电流，最终将其消散至地。
这种方式能够有效地消除差模干扰，保障设备的稳定性。
除了共模和差模滤波，emi滤波器还可以结合多种不同配置和组件来适应不同的应用场景。
例如，三端口emi滤波器可以同时处理不同信号线之间的干扰和信号引入地线的干扰；多级emi滤波器则可以提供更高的滤波性能，适用于对干扰抑制要求更高的设备。
这些配置的emi滤波器都是基于相同的原理，即通过合理搭配电容器、电感器和电阻器来实现对电磁干扰的有效消除。
总的来说，emi滤波器作为一种重要的电子元件，能够有效地保护设备免受电磁干扰的影响。
共模滤波器用法
共模滤波器用法
共模滤波器是一种电子滤波器，用于去除信号中的共模干扰。
共
模干扰指的是同时出现在信号的两个输入端的干扰信号，它们具有相
同的电位和波形，因此无法通过普通的差模滤波器进行滤除。
共模滤波器主要用于电信号传输和数据采集等领域，其作用是提
高信号的质量和可靠性。
以下是一些常见的共模滤波器的用法：
1.工业自动化：在工业生产过程中，各种设备和传感器之间可能
存在共模干扰。
共模滤波器可用于去除这些干扰信号，确保传感器读
数的准确性和稳定性。
2.通信系统：在通信系统中，共模干扰可能来自电源线、地线等。
共模滤波器可以在数据传输之前对信号进行滤波处理，提高通信质量
和可靠性。
3.音频设备：在音频设备中，共模滤波器用于去除来自电源线、
电磁场、接地回路等的干扰。
这样可以减少噪音，提高音频信号的清
晰度和保真度。
4.医疗设备：在医疗设备中，如心电图仪、血压计等，共模滤波器可以消除来自电源线、患者或其他设备的共模干扰，确保测量结果的准确性和可靠性。
除了上述应用领域，共模滤波器还可以用于音视频传输、电力系统、雷达和无线电通信等方面，以保证信号的质量和稳定性。
拓展上述用途，可以进一步将共模滤波器应用于家电产品、汽车电子、航空航天等领域。
共模滤波器
共模滤波器随着电子技术的不断发展，各种电子设备的电磁干扰问题也越来越明显，特别是一些高性能电子系统，对电磁干扰的抑制要求很高。
共模滤波器作为一种有效的电磁干扰（EMI）抑制方法，被广泛地应用在各种电子设备中。
什么是共模信号在电磁兼容方面，信号可以分为共模信号和差模信号。
共模信号由两个相同的信号，在同一时间以相同的方式作用于两端，即在传输媒介的两个导线上传播。
差模信号则由两个不同的信号，对两个导线的共同模式响应相等，差模响应不等，即一般情况下两个导线上的信号不同，但是响应的方式相同。
在图像传输、数据传输以及其他通信领域中，有很多同步信号或者控制信号以及电源信号，都在传输媒介的两个导线上，并且保持相同的频率、相位和同步性，这些信号就是共模信号。
共模噪声与其对系统产生的影响在同样的电路中，产生共模噪声的原因包括但不限于以下几点：•其他电气设备突发事件产生的噪声。
•电源转换或升降压时，将变换器转换成直流电源的过程中可能会产生噪声。
•当高速时钟信号穿过 PCB 时，会产生电磁干扰。
•PCB 在采集信号时，会从其他接口录入信号而这些噪声，会对系统产生以下影响：•影响系统的工作稳定性和可靠性。
•扰乱数据传输和采集，导致误报，误录等问题。
•会发生噪声污染，在采集数据和信号时，会误读此噪声，进而影响数据的准确性。
•增加系统耗功.共模滤波器的作用共模滤波器一般针对 EMI 影响系统的第一项问题，即工作稳定性和可靠性。
共模滤波器将共模信号的幅度降低，最终将共模噪声消除或降到可以接受的范围内。
共模滤波器的基本工作原理是利用通过滤波器之前的电容将共模信号和差模信号分离开，然后使用差模滤波器进行滤波，最后通过降噪电路消除共模信号。
其中，差模滤波器可以使用低通滤波器，高通滤波器或者带通滤波器等类型进行滤波。
低通滤波器可以通过去除高频信号来降低干扰信号。
而高通滤波器可以通过去除低频信号来降低干扰信号。
而带通滤波器则可以同时去除高频和低频信号，过滤出滤波范围内的信号。
EMC设计之滤波技术讲解
EMC设计之滤波技术讲解随着电子产品的不断发展，电磁兼容性（EMC）设计变得越来越重要。
在设计电子产品的过程中，滤波技术是解决电磁干扰问题的关键一环。
本文将围绕“EMC设计之滤波技术”展开讲解，介绍滤波器的作用、种类及设计原则。
1.滤波器的作用滤波器是一种用来改变信号波形的电路，它能够滤除特定频率的干扰信号，提高系统的抗干扰能力。
在电磁兼容性设计中，滤波器主要用于抑制电磁干扰，在电源线、信号线等各个方面都起到重要作用。
具体来说，滤波器可以分为三类：电源线滤波器、信号线滤波器和天馈线滤波器。
2.滤波器的种类（1）电源线滤波器电源线是电子设备中最容易受到电磁干扰的部分，因此电源线滤波器是最常用的滤波器之一、电源线滤波器通常包括差模滤波器和共模滤波器。
差模滤波器用于滤除差模干扰信号，而共模滤波器则用于滤除共模干扰信号。
（2）信号线滤波器（3）天馈线滤波器天馈线是无线通信系统中的核心部分，天馈线滤波器主要用于抑制信号传输中的杂波和干扰信号，提高通信质量。
3.滤波器的设计原则在设计滤波器时，需遵循以下原则：（1）选择合适的滤波器类型：根据系统的需要选择适合的滤波器类型，差模滤波器和共模滤波器各有优势，要根据具体情况进行选择。
（2）合理布局滤波器：滤波器的布局需考虑信号传输路径、信号源和敏感设备的位置，合理布局可以提高滤波效果。
（3）选择合适的滤波器参数：滤波器的参数如截止频率、阻抗匹配等需根据系统要求进行调整，选择合适的参数可以提升滤波效果。
（4）考虑滤波器与其他组件的匹配：在设计中要考虑滤波器与其他组件的匹配性，保证整个系统的稳定性和一致性。
总的来说，滤波技术在EMC设计中起着至关重要的作用，合理选择和设计滤波器可以有效提高系统的抗干扰能力，确保设备的正常工作。
同时，设计人员还需要不断学习和研究最新的滤波技朧，不断提升自己的技术水平，为电磁兼容性设计贡献自己的一份力量。
差模滤波器和共模滤波器
共模和差模信号与滤波器山东莱芜钢铁集团动力部周志敏(莱芜271104)1概述随着微电子技术的发展和应用，电磁兼容已成为研究微电子装置安全、稳定运行的重要课题。
抑制电磁干扰采用的技术主要包括滤波技术、布局与布线技术、屏蔽技术、接地技术、密封技术等。
而干扰源的传播途径分为传导干扰和辐射干扰。
传导噪声的频率范围很宽，从10kHz～30MHz，仅从产生干扰的原因出发，通过控制脉冲的上升与下降时间来解决干扰问题未必是一个好方法。
为此了解共模和差模信号之间的差别，对正确理解脉冲磁路和工作模块之间的关系是至关重要的。
在抑制电磁干扰的各项技术中，采用滤波技术对局域网（LAN）、通信接口电路、电源电路中减少共模干扰起着关键作用。
所以掌握滤波器的工作原理和其实用电路的结构及其正确的应用，是微电子装置系统设计中的一个重要环节。
2差模信号和共模信号差模信号又称为常模、串模、线间感应和对称信号等，在两线电缆传输回路，每一线对地电压用符号V1和V2来表示。
差模信号分量是VDIFF。
纯差模信号是：V1=－V2；其大小相等，相位差180°；VDIFF=V1－V2，因为V1和V2对地是对称的，所以地线上没有电流流过，差模信号的电路如图1所示。
所有的差模电流（IDIFF）全流过负载。
差模干扰侵入往返两条信号线，方向与信号电流方向一致，其一种是由信号源产生，另一种是传输过程中由电磁感应产生，它和信号串在一起且同相位，这种干扰一般比较难以抑制。
共模信号又称为对地感应信号或不对称信号，共模信号分量是VCOM，纯共模信号是：VCOM=V1=V2；大小相等，相位差为0°；V3=0。
共模信号的电路如图2所示。
干扰信号侵入线路和接地之间，干扰电流在两条线上各流过二分之一，以地为公共回路；原则上讲，这种干扰是比较容易消除的。
在实际电路中由于线路阻抗不平衡，使共模信号干扰会转化为不易消除的串扰干扰。
3滤波器滤波器可以抑制交流电源线上输入的干扰信号及信号传输线上感应的各种干扰。
差模滤波电路
差模滤波电路
差模滤波电路是一种用于滤除带有高频噪声的电信号的电路。
它的基本原理是通过一种特殊的放大器来放大输入信号，并将其与参考信号做差，然后再将差值信号通过一个低通滤波器来滤除高频噪声。
1. 差模放大器
差模滤波电路的核心是差模放大器。
它是一种具有两个输入端口和一个输出端口的放大器。
其中一个输入端口被连接到信号源，另一个输入端口被连接到参考信号源。
差模放大器的输出信号等于两个输入信号的差值。
2. 参考信号源
参考信号源是一个固定的信号源，它用于提供一个基准信号，以便用于差模放大器的第二个输入端口。
参考信号源可以是一个稳定的直流电压或者一个稳定的交流信号源。
3. 线性运算放大器
差模放大器通常使用线性运算放大器实现。
线性运算放大器是一种具有高增益、高输入阻抗和低输出阻抗的放大器。
4. 低通滤波器
差模放大器的输出信号经过一段时间后，可能会受到环境中的高频噪声的干扰。
为了去除这些高频噪声，需要将输出信号经过一个低通滤波器。
5. 应用场景
差模滤波电路被广泛应用于信号处理中。
例如，在测量温度、湿度、压力等物理量时，可能会受到环境中高频噪声的影响。
使用差模滤波器可以有效地滤除这些高频噪声，使得信号更加稳定和可靠。
总之，差模滤波电路是一种非常重要的电路，可以帮助我们滤除带有高频噪声的电信号，提高信号的稳定性和可靠性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
差模滤波和共模滤波
1 差模滤波
低频滤波可以分为两类，差模滤波和共模滤波。
根据前面的讨论，差模滤波试图减小电源线中通过地线返回的噪声。
这就意味着电源线中的噪声首先会流出机壳再通过地线返回。
因此滤波的策略就是在噪声流出机壳之前先将电源线的噪声旁路到地线中去，这样，噪声形成回路而且不会被测量到。
可以在电源线中串联一个电感，阻止其流出，同时，在电源线和地线之间跨接一个电容，为噪声提供一个低阻抗回路。
商用与军用
尽管在前面对商用滤波和军用滤波的讨论已经表明了两者密切相关，但在设计一个低频差模滤波器的时候仍然会有不同之处。
问题是设计一个电感在前电容在后的滤波器还是一个电感在后电容在前的滤波器(从电源内部向外部供电看)。
商业测试方法通常测量电压，而且阻抗源相对比较大(50Ω)。
可以利用这个阻抗源来阻断噪声，因此采用电感在前电容在后的滤波器更好，如图9-17所示。
在某些情况下，噪声的幅值很小，可能不需要电感，这个电容就与50Ω的电阻组成分压网络，电容阻抗通常很小，因此可以分流大部分的噪声。
为使电路正常工作，电容的ESR 非常关键。
在这种应用场合，需要采用多层瓷片电容或金属化塑料电容。
针对军用测试时，相反地，阻抗源是个低阻抗(10μF 电容)，通过测量电流来测试噪声。
为防止噪声电流流过这个低阻抗，需要采用电容在前电感在后的滤波器(如图9-18所示)。
在这种情况下(与商业用途不一样)，毫无疑问，这个电容作为输入电容，如大的电解电容已经存在，最好在这个电容上再并联一个1μF 或100nF 的瓷片电容(或者同时并联——一般1μF 的电容在1MHz 以下有效而100nF 的电容可以工作到10MHz)。
这个方法通常用来解决大电容在高频下特性差的问题。
交流 电容 低阻抗回路
参数选取
设计L和C的值是非常直观。
在测试时，已经知道没有滤波之前的噪声频谱，设计的二阶滤波器在转折频率以后可以将噪声以40dB／十倍频的斜率衰减。
下面是设计滤波器转折频率的步骤。
实用提示首先找出超指标的噪声最低频率分量(如前面所述，最好采用单纯的测量差模的方法，而不是测量差模和共模混合的测量方法)。
假如，在100kHz处超出指标20dB(10倍)，如果滤波器的转折频率设定在100kHz／=30kHz时可以将噪声分量抑制在规定值以内(由于是双极点，因此开根号)。
然后，在测量的噪声频谱最高点开始，画一条直线，然后在30kHz的地方画一条40dB／十倍频的斜线。
如果没有其他噪声分量的峰值在这条线以上(通常如此)就完成设计，需要的滤波器的转折频率点为30kHz。
如果仍然有一个或者多个噪声分量的峰值在这条线以上，重复刚才的设计步骤直到找到一个最低频率点，可以保证所有的噪声分量的幅值在这条线以下。
(有意思的是，噪声的指标通常是30dB／十倍频的斜线，介于一个极点与两个极点之间)。
当LC滤波器的谐振频率确定以后，仍然需要确定一个参数用来计算每个元件的大小。
通常情况下，无论成本还是损耗(由于等效串联电阻的原因)，电感比电容更贵。
所以一般希望电容量大一些，电感量小一些。
在实际中参数的选取将在下一节“最优滤波”中讲述。
2 共模滤波
相对差模滤波器的多样性，共模滤波器可以选择的不多，因此设计相对比较简单。
共模滤波器包括共模电容(通常称为“Y电容”，差模的称为“X电容”)，不平衡变压器(这个术语来自平衡-不平衡变压器)或共模电感，如图9-19所示。
共模电容将两个输入线的共模电流旁路到大地，共模电感(注意图中的极性)呈现一个平衡阻抗，也就是说，电源线和地线中阻抗相等，这个阻抗对共模噪声呈现高阻抗特性(共模电感图中所示的Z形符号是个标准符号，两个圆点也是一样，有时可能只画其中的一个)。
参数选取
在参数选取上，共模滤波器与差模滤波器正好相反，共模电容通常比电感贵。
原因有两方面。
首先，
由于共模电容一端接大地，因此其耐压必须能够承受3kV甚至6kV瞬态电压，因此体积很大。
另外，由于有严格的安全规定允许流入大地的电流的大小，这就限制了能够使用的共模电容的电容量，通常是几个纳法。
因此，选定允许的最大电容量，然后使用前面所述的相同方法确定LC的转折频率，这也就决定了共模电感的电感量。
实用提示如果计算后发现需要很大的共模电感量，不用担心。
共模电感的两个绕组的电流相等，没有净的电流流入。
因此可以绕很多匝也不会使磁性饱和。
另外，在计算所需要的电感量时，对共模噪声而言两个电容是并联的(数值增加一倍)，共模电感的每个绕组是相串联的，因此匝数也增加一倍，电感量增加四倍。
这样就可以获得8倍的噪声抑制(如图9-20所示)。
图9-20所示的电容量为9.4nF，电感量为4mH，转折频率为26kHz!。
