RCS 一993型失步解列装置运行规程

RCS 一993型失步解列装置运行规程

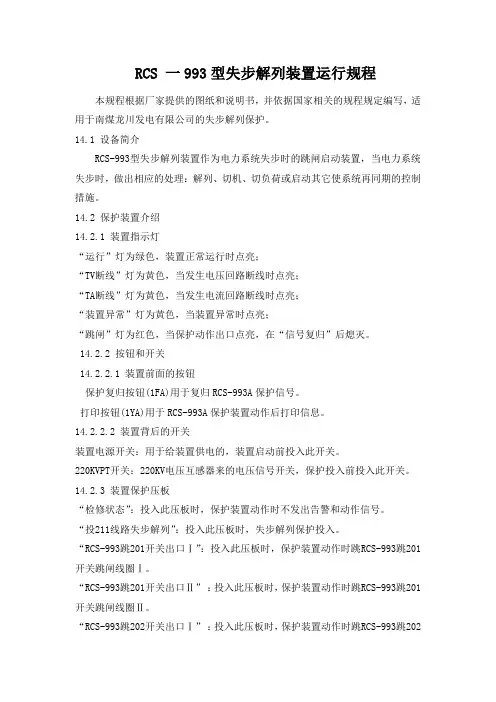

RCS 一993型失步解列装置运行规程本规程根据厂家提供的图纸和说明书,并依据国家相关的规程规定编写,适用于南煤龙川发电有限公司的失步解列保护。

14.1 设备简介RCS-993型失步解列装置作为电力系统失步时的跳闸启动装置,当电力系统失步时,做出相应的处理:解列、切机、切负荷或启动其它使系统再同期的控制措施。

14.2 保护装置介绍14.2.1 装置指示灯“运行”灯为绿色,装置正常运行时点亮;“TV断线”灯为黄色,当发生电压回路断线时点亮;“TA断线”灯为黄色,当发生电流回路断线时点亮;“装置异常”灯为黄色,当装置异常时点亮;“跳闸”灯为红色,当保护动作出口点亮,在“信号复归”后熄灭。

14.2.2 按钮和开关14.2.2.1 装置前面的按钮保护复归按钮(1FA)用于复归RCS-993A保护信号。

打印按钮(1YA)用于RCS-993A保护装置动作后打印信息。

14.2.2.2 装置背后的开关装置电源开关:用于给装置供电的,装置启动前投入此开关。

220KVPT开关:220KV电压互感器来的电压信号开关,保护投入前投入此开关。

14.2.3 装置保护压板“检修状态”:投入此压板时,保护装置动作时不发出告警和动作信号。

“投211线路失步解列”:投入此压板时,失步解列保护投入。

“RCS-993跳201开关出口Ⅰ”:投入此压板时,保护装置动作时跳RCS-993跳201开关跳闸线圈Ⅰ。

“RCS-993跳201开关出口Ⅱ”:投入此压板时,保护装置动作时跳RCS-993跳201开关跳闸线圈Ⅱ。

“RCS-993跳202开关出口Ⅰ”:投入此压板时,保护装置动作时跳RCS-993跳202开关跳闸线圈Ⅰ。

“RCS-993跳202开关出口Ⅱ”:投入此压板时,保护装置动作时跳RCS-993跳202开关跳闸线圈Ⅱ。

“RCS-993切#1发电机出口”:投入此压板时,保护装置动作时跳RCS-993跳201开关跳闸线圈。

“RCS-993切#2发电机出口”:投入此压板时,保护装置动作时跳RCS-993跳202开关跳闸线圈。

RCS-993失步解列装置全部检验报告

RCS-993失步解列装置全部检验报告

变电站线
RCS-993A(B)失步解列装置全部检验报

作业负责人:
作业日期年月日至年月日
华北电网有限公司
RCS-993保护全部检验报告检验作业流程控制
1.仪器仪表
2.校对时钟
结果3.保护屏后接线、插件外观检查及压板线检查
4.定值整定、修改、核对
5.软件版本检查
6.电流、电压零漂检验
7. 电流、电压精度检验
8.保护开入量检查
9.保护开出量检查
本相检查宜与功能试验一同进行。

结果10.告警信号检查
11.整组功能检验:11.1模拟区内振荡:
11.2模拟区外振荡:
12.投运前需检查的项目
13.检验结论:(填写发现问题及处理情况、遗留问题,可否投运等)。

失步解列及频率电压紧急控制装置检修作业指导书

失步解列及频率电压紧急控制装置检修作业指导书

失步解列及频率电压紧急控制装置检修作业指导书本页仅作为文档页封面,使用时可以删除This document is for reference only-rar21year.MarchQ/CDT 辽宁大唐国际锦州热电有限责任公司企业标准(辽宁大唐国际锦州热电有限责任公司)发布目录1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施 (1)3.1 严格执行《电业安全工作规程》 (1)3.2 检修该设备必须遵循的其他安全措施 (1)3.2.1 检修过程中需要注意的事项 (1)3.2.3 验收过程中需要注意的事项 (1)3.2.4 试运过程中需要注意的事项 (1)3.2.5 修后交接需要注意的事项 (2)4 备品备件清单 (2)5 修前准备 (2)6 检修工序及质量标准 (2)6.1 执行安全措施 (2)6.2 设备二次、保护元件及回路检查和清扫 (3)6.3 保护装置校验 (3)6.4 CT二次回路直阻检查 (12)表6.4.1 CT回路直阻测试记录 (12)6.6 定值复查及现场清理 (14)6.7 工作终结终结工作票。

(14)7 发现缺陷及处理情况 (14)不符合项目处理单 (17)完工报告单 (18)质量签证单 (20)失步解列及频率电压紧急控制装置检修作业指导书1 范围本作业指导书规定了失步解列及频率电压紧急控制装置及二次回路检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于失步解列及频率电压紧急控制装置及二次回路检修工作。

检修地点在220KV主厂房6米网络继电器室失步解列及频率电压紧急控制装置柜区域。

检修的项目为设备二次及保护回路清扫、检查、保护装置校验传动工作,对元件及回路进行检查、检修,并对已发现的问题进行处理。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

失步解列装置调试课件

失步解列装置调试课件

6) 可使用振荡过程中最低电压值来确定装置保护的范围,保证了 相邻安装点之间失步解列装置的选择配合。
注:一个振荡周期内,最大电流必须大于0.2倍额定电流,装置才判为失步。
失步解列装置调试
5
注:图a为加速失步图形,图b为减速失步图形。
失步解列装置调试
6
失步解列装置调试
7
频率电压紧急控制的主要功能:
失步解列装置调试
13
按如下定值进行试验: U≤ULqd, t≥0.05s 低压起动 U≤ULzd, t≥TULzd 低压解列动作 ◇注意:低压元件动作量是电压正序,做试验时一定要注意。 动作过程:
失步解列装置调试
14
2)低频试验 条件:做低频试验时需要注意下列三个闭锁条件:
(1)Ⅰ、Ⅱ母线正序电压均<0.15Un(电压消失)
失步解列装置调试
11
4、装置上电检查 主要检查装置CPU、装置液晶显示、装置时钟、装置按键功能、 软件版本及校验码、装置参数、装置定值 5、打印功能检查 使用打印机打印修前定值及各类报告 6、开入检查 压板投入等各类开入信息 7、开出传动试验 短接各开出信号点,检查开出信号装置调试
8
主要安全措施: 1、开具失步解列检验工作票,停运失步解列装置 2、开具继电保护措施票 断开失步解列装置所有功能压板及出口压板 退出压板:达韩一线失步解列投入 2212跳闸出口 2211跳闸出口
失步解列装置调试
9
主要检查项目: 1、通电前检查 2、直流稳压电源通电检查 3、绝缘检查 4、装置上电检查 5、打印功能检查 6、开入检查 7、开出传动试验
(2)-df/dt≥Df3(滑差闭锁)
(3)f<33Hz 或 f>65Hz(频率异常)
满足以上任何一个闭锁条件,装置均不做低频判断。

Get格雅UFV200F失步解列装置技术及使用说明书v1.3

Get格雅UFV200F失步解列装置技术及使用说明书v1.3

UFV-200F失步解列装置技术及使用说明书v1.3UFV-200F型失步解列装置技术及使用说明书(Ver1.3)国电自动化研究院稳定技术研究所南京南瑞集团公司稳定技术分公司二零零六年四月目录1概述 (3)1.1 应用范围 (3)1.2 主要特点 (4)1.3 装置的主要功能 (7)2. 技术参数 (8)2.1 机械及环境参数 (8)2.2 额定电气参数 (9)2.3 过载能力及功耗 (9)2.4 主要技术指标 (10)3. 装置工作原理 (16)3.1 电压〔U〕、电流〔I〕、频率〔f〕的测量方法 (16)3.2 三相有功、无功功率的计算方法.. 173.3 启动元件 (18)3.4 失步振荡的判断 (18)4. 硬件原理说明 (30)4.1 硬件根本构成 (30)4.2 各插件原理说明 (41)5. 定值内容及整定说明 (50)5.1 定值清单 (50)5.2 整定说明 (52)6. 软件结构及操作说明 (57)6.1 软件结构 (57)6.2 面板操作 (58)7装置配置说明 (64)8装置可靠性说明 (66)附录1装置调试大纲 (69)附1.1 出厂调试工程 (69)附1.2 现场安装调试及试验工程 (70)附1.3 装置的试运行与正式投运 (72)附录2装置运行与维护考前须知 (74)附2.1 正常运行中的巡视和检查 (74)附 2.2 电网发生事故时,应及时检查装置动作情况 (74)附2.3 装置出现异常告警时的检查 (75)附2.4 关于定值修改需要注意的问题. 75附2.5 装置的定期试验检查 (76)附线路操作时的考前须知 (76)附旁路操作时的考前须知 (77)附稳定控制装置检验规定 (78)附录3订货须知 (83)特别说明: (85)UFV-200F型失步解列装置技术及使用说明书1概述根据电力系统对平安自动装置的需求,我公司成功的将原有的UFV-2系列装置升级为UFV-200系列装置。

电厂失步解列装置培训、失步解列装置介绍、失步解列主要组成部分、功能及动作逻辑介绍、日常维护注意事项

电厂失步解列装置培训、失步解列装置介绍、失步解列主要组成部分、功能及动作逻辑介绍、日常维护注意事项

装置组成
• 型号:UFV-200F4
输入两回线路的三相相电压和三相电流,判断两条线路的失步
情况,具有两轮失步解列输出。

正面面板布置图。 “运行”灯是绿色,装置正常运行时闪烁; “启动”灯是红色,装置进入启动状态后点亮,启动状态 退出时自动熄灭; “动作”灯是红色,装置动作出口后点亮,按“信号复归 ”后熄灭; “异常”灯是红色,装置异常时点亮,异常状态消失后自 动熄灭; “PT断线”灯是红色,装置发生电压回路断线时点亮,电 压正常后自动熄灭; “装置闭锁”灯是红色,当装置出现异常足以影响到装置 运行时,该灯点亮,异常状态消失后自动熄灭;
Ⅰ—>Ⅳ,则判为:振荡中心在装置安装处附近(送端)
Ⅳ—>Ⅰ,则判为:振荡中心在装置安装处附近(受端)
2. 装置定值
a) Uls:失步振荡解列动作区范围低电压定值; b) Power Sign Set :失步振荡的事故前功率方向选择
。 P<0:Y/N (事故前功率为正允许/不允许失步解列动 作); P>0:Y/N (事故前功率为正允许/不允许失步解列动作) ;
数可验证相关的判断逻辑。 b) 采用继电保护仪试验
通过设置保护仪的两机模型的阻抗参数和TA极性等 参数可验证相关的判断逻辑。
1、线路1低频功能 f≤flqs1 t≥tflqs1 低频启动 f ≤ fls1 t≥tfls1 低频动作,输出第2轮 若频率变化率df/dt≥ df/tb1,则认为由于负荷反 馈,高次谐波,电压回路接触不良等原因引起频 率变化异常,闭锁低频功能。
• SCM-380(开入光隔离插件)
• SCM-320(通信插件)用于装置间的通信功能,不同的装置间可以通过本板进行快速 交换数据,达到区域控制的目

浅析失步解列装置及应用

浅析失步解列装置及应用

浅析失步解列装置及应用摘要:大电网的稳定运行是电力系统的基本要求,大电网中最严重的事故事稳定性破坏即系统发生失步振荡,如处理不当会发生大面积停电。

当系统失步后,首先要解决的问题是从失步断面断开失步机群间的电气联系,消除系统振荡,然后通过切机、减载等措施实现解列后电气孤岛的稳定运行,最后当条件允许时,再逐步恢复整个系统的互联同步稳定运行。

关键词:系统振荡、失步解列、两机等值系统一、概念阐述在电网中,保证电力系统稳定的第三道防线由失步解列、频率及电压紧急控制装置构成,当电力系统发生失步振荡、频率异常、电压异常等事故时采取解列、切负荷、切机等控制措施,防止系统崩溃。

实际测量中,我们通常将振荡中心两侧母线电压相量之间的相角差从正常运行角度逐步增加并超过180°的现象定义为该系统已失去同步。

失步解列是电力系统稳定破坏后防止事故扩大的基本措施,在电网结构的规划中应遵循合理的分层分区原则,在电网的运行时应分析本电网各种可能的失步振荡模式,制定失步振荡解列方案,配置自动解列装置,即在预先选定的输电断面,以断开输电线路或解列发电厂或变电所母线来实现。

按系统解列的不同目标,一般采用不同的起动方式。

在选择系统解列断面时,应使解列后各部分系统分别保持同步和功率尽量保持平衡,并应考虑以最少的解列点和最少的断路器来实现。

二、基本原理和类型电力系统失步时,一般可以将所有机组分为两个机群,用两机等值系统分析分析其特性。

如图1所示两机等值系统电势向量图。

Zm、Zn分别为装置安装处到两侧系统的等效阻抗。

图1目前常用的有三种失步判据,以下分别介绍其原理:1.视在阻抗轨迹判据(以南瑞继保RCS-993A失步解列装置为例):原理为当系统发生失步振荡时,装置安装处测量的阻抗值会随着功角的变化而变化,因此通过测量阻抗轨迹来判断失步。

视在阻抗轨迹在阻抗平面上表现为6个区域,如图2所示,电力系统振荡时,测量阻抗轨迹沿曲线1、2顺次移动,加速失步时依曲线1的方向移动,减速失步时依曲线2的方向移动。

FWK-F型失步振荡解列装置原理及使用说明书

FWK-F型失步振荡解列装置原理及使用说明书

目录第一部分FWK-F失步解列柜 ................................................................................................. 3一、概述....................................................................................................................................... 3二、用途与功能........................................................................................................................... 41UFV-2F型装置主要功能..................................................................................................... 42其他功能................................................................................................................................ 4三、装置输入的模拟量及电气量测量方法............................................................................... 51装置输入的模拟量................................................................................................................ 52电气量测量方法.................................................................................................................... 5四、主要技术参数....................................................................................................................... 51额定参数................................................................................................................................ 62过载能力................................................................................................................................ 63整屏功率消耗........................................................................................................................ 64整定范围................................................................................................................................ 65动作时间................................................................................................................................ 66返回系数................................................................................................................................ 67测量精度................................................................................................................................ 68事件记录及数据记录............................................................................................................ 79装置输入量............................................................................................................................ 710装置输出量 ........................................................................................................................ 711介质强度和绝缘电阻 ........................................................................................................ 812抗干扰性能 ........................................................................................................................ 813使用环境条件 .................................................................................................................... 8第二部分UFV-2F型失步振荡解列装置................................................................................. 9一、用途及主要功能................................................................................................................... 9二、失步解列的判别方法(工作原理)............................................................................... 101概述.................................................................................................................................... 102系统失步振荡过程中相位角的变化规律........................................................................ 103相位角失步振荡判据........................................................................................................ 154保护区范围内的判断及选择性配合................................................................................ 175装置启动判据:相位角启动或功率突变量启动............................................................ 186闭锁判据 ........................................................................................................................... 197事故前潮流方向判据 ...................................................................................................... 198相位角判据的优点............................................................................................................ 209失步解列判别框图............................................................................................................ 20三、装置的硬件配置............................................................................................................... 231装置的硬件框图................................................................................................................ 232装置的结构及正面布置.................................................................................................... 233输出中间板(SZ)........................................................................................................... 244出口继电器板(CKZ)................................................................................................... 265打印接口板(DYK)....................................................................................................... 276装置的背板配线图............................................................................................................ 27四、装置的显示菜单............................................................................................................... 281装置的软件结构................................................................................................................ 282主菜单................................................................................................................................ 283当前状态显示菜单............................................................................................................ 294定值设置菜单.................................................................................................................... 305事件记录显示................................................................................................................... 326数据记录显示................................................................................................................... 337装置动作后的显示(事故屏幕).................................................................................... 348打印选择菜单(召唤打印)............................................................................................ 349时钟设置菜单.................................................................................................................... 3510装置的整组试验菜单 .................................................................................................... 3511“关于本装置”菜单........................................................................................................ 36五、防止误动作的闭锁措施(装置的回路自检)............................................................... 37第三部分现场安装调试、运行与维护 ............................................................................... 39一、现场安装调试................................................................................................................... 39二、现场运行与维护............................................................................................................... 40第四部分附图:接线原理图.................................................................... 错误!未定义书签。

电力系统失步解列装置通用技术条件

电力系统失步解列装置通用技术条件

电力系统失步解列装置通用技术条件一、适用范围该装置适用于电力系统中发生失步事件时的电力设备保护和自动重连控制。

二、基本要求1. 系统可靠性:装置应具备良好的可靠性,能够正确判断失步事件并采取措施进行保护和控制。

2. 灵敏度:装置应具备较高的灵敏度,能够快速准确地检测到失步事件的发生。

3. 稳定性:装置应具备稳定的工作性能,能够在各种工作条件下保持良好的稳定性。

4. 抗干扰能力:装置应具备较强的抗干扰能力,能够在电力系统环境复杂的情况下正常运行并准确判断失步事件。

5. 环保性:装置应符合环境保护要求,不应对环境产生不良影响。

三、技术指标1. 失步检测时间:失步事件发生后,装置应能在X毫秒内检测到,并做出相应的保护和控制动作。

2. 失步检测准确性:装置应具备较高的失步检测精度,能够准确判断失步事件的类型和程度。

3. 故障处理时间:装置应能在X毫秒内完成对失步事件的保护和控制动作,以最大限度地减少电力系统的故障影响。

4. 通信性能:装置应具备可靠的通信功能,能够与其他设备进行数据交互和命令传输。

5. 可编程性:装置应具备较高的可编程性,能够根据运行要求和系统变化进行相应的参数配置和逻辑调整。

四、安全和可靠性要求1. 装置应满足国家相关电力系统保护设备的安全和可靠性要求。

2. 装置的硬件和软件应具备防止非法访问和恶意攻击的能力。

3. 装置应具备自动备份和恢复机制,以确保装置的可靠性和连续性。

五、运维要求1. 装置应具备方便的维护和管理功能,能够进行设备诊断、状态监测和故障定位。

2. 装置应提供必要的接口和协议,便于用户对装置进行远程监控和操作。

3. 装置应提供详细的技术文档和操作指南,以方便用户合理使用和维护装置。

六、验收标准装置应经过相关部门的测试和认证,符合国家电力系统保护设备的相关标准和技术规范。

七、参考标准(根据实际情况列举适用的国家或行业标准和技术规范进行引用)注:以上通用技术条件仅供参考,具体要求可根据实际应用场景和需求进行进一步细化和补充。

失步解列及安全稳控装置试验报告上传

失步解列及安全稳控装置试验报告上传
结论
1#进线
跳闸
正确
2#进线
跳闸
正确
3#进线
跳闸
正确
4#进线
跳闸
正确
备用进线
跳闸
正确
出线
跳闸
正确
五、结论
合格
试验: ቤተ መጻሕፍቲ ባይዱ核:
编号:
111
生产厂家:
扬州
二、保护装置数据:
装置型号
RCS-993E失步解列及频率电压紧急控制装置
生产厂家
南京南瑞继保电气有限公司
三、电流.电压采样校验:
名称
输入频率/电压
测量频率(Hz)/电压(V)
备 注
A相
B相
C相
四、试验数据:
定值名称
整定值
动作值
备 注
频率\电压
时间(S)
频率\电压
时间(S)
低频启动
一、试验用标准仪器数据:
名称:
继电保护测试装置
型号:
RT-3A
编号:
111
生产厂家:
扬州
二、保护装置数据:
装置型号
RCS-992A型分布式稳控装置
生产厂家
南京南瑞继保电气有限公司
三、电流.电压采样校验:
名称
输入电流/电压
测量电流(A)/电压(V)
备 注
A相
B相
C相
10
10
10
四、传动试验:
出口名称
动作情况
失步解列及安全稳控装置试验报告上传
失步解列紧急控制装置试验报告
工程名称:XX光伏电站装置地点:二次盘室
试验日期:2012年5月15日 温 度:20℃ 相对湿度:25% RH

失步解列运行规程

失步解列运行规程

目录一、简介 (1)二、装置特点 (1)三、装置原理 (2)四、失步解列装置主要功能 (2)五、装置面板指示灯 (3)六、正常运行检查 (3)七、其装置压板说明 (3)八、保护投停 (4)九、其他 (5)失步解列装置运行规程一、简介:失步解列装置作为电力系统失步时的跳闸启动装置,当电力系统失步时,做出相应的处理,进行自动解列、切机、切负荷或启动其他系统再同期的控制措施,使处于失步状态的系统通过调整电力网络功率平衡达到恢复到稳定状态的目的,保证系统的安全,减少事故扩大的可能。

山西鲁晋王曲发电有限责任公司位于山西省潞城市,一期工程是2x600MW超临界机组,根据王曲电厂接入系统设计的要求,王曲电厂一期工程出双回线到潞城开闭站,在王潞一线和王潞二线的线路的两侧加装失步解列装置,并按照双重化配置,电厂侧配的是南京南瑞公司生产的RCS-993B型失步解列装置根据华北电网公司相关的规定,王曲电厂500KV升压站的失步解列装置的调度名称为“500kV王潞线RCS-993B失步解列装置A”和“500kV王潞线RCS-993B失步解列装置B”。

二、装置特点RCS-993B失步解列装置采用整体面板,全封闭机箱,单元采用双CPU结构,强电和弱电严格分离,同时,在软件设计上采用有效的抗干扰能力,装置具有很强的抗干扰能力和抗电磁辐射能力失步解列装置采用友好的人机界面,汉字显示,中文打印报表配置RS-485接口,保存128次最新动作报告,24次故障录波报告。

可对两回线路进行失步判别三、装置原理本装置采用ucosφ判别原理进行失步判别,以装置安装处测量电压最小值确定动作区域。

其主要性能有:失步继电器利用ucosφ的变化轨迹来判别电力系统失步,利用装置安装处采集到的500KV王潞一线及王潞二线的三相电压电流,通过计算ucosφ来反应中心振荡电压,根据振荡中心电压的变化规律来区分失步振荡和同步振荡及短路故障将ucosφ的变化范围分为7个区,振荡发生时ucosφ逐级穿过失步继电器快跳段需要穿过7个区域,慢跳段需要穿过4个区域失步解列装置快跳段可以测量180ms以上的失步周期,满跳段可以测量120ms以上的失步周期,并可以整定为失步后N个周期后出口跳闸,N的取值范围为1-15。

失步解列装置作业指导书

失步解列装置作业指导书

编号:Q/×××UFV-200A保护检验作业指导书华北电网有限公司前言为进一步加强华北电网继电保护检验工作的规范性、标准化,强化继电保护现场安全管理,决定编制本作业指导书。

通过作业指导书,把继电保护现场工作做实、做细并进行优化,使现场工作可控、在控,以减少现场工作失误,从而有力地保证电网的可靠运行。

本作业指导书以《电力企业标准编制规则》(DL/T800-2001)为基础,参照国家电网公司标准化作业指导书(范本)编写。

本作业指导书指导现场标准化作业。

同时试验报告、安全措施票、装置打印定值是现场标准化作业不可分割的部分。

本作业指导书由华北电网有限公司提出,京津唐电网继电保护作业指导书编写工作组负责编写,由华北电力调度局负责解释。

本作业指导书起草人:李振成本作业指导书审核人:本作业指导书自发布之日起执行。

1范围1.1本作业指导书适用于UFV-200A安全自动装置的检验作业。

1.2作业目的是对UFV-200A安全自动装置运行过程中的周期性全部检验。

2引用文件下列标准及技术资料所包含的条文,通过在本作业指导书中的引用,而构成为本作业指导书的条文。

本作业指导书出版时,所有版本均为有效。

所有标准及技术资料都会被修订,使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

2.1 《国家电网公司电业安全工作规程》2.2 GB 7261-2001《继电器及继电保护装置基本试验方法》2.3 GB /T14285-2006《继电保护和安全自动装置技术规程》2.4 GB/T 15145-2001《微机线路保护装置通用技术条件》2.5 DL 478-2001《静态继电保护及安全自动装置通用技术条件》2.6 DL/T 559-94 220--500kV《电网继电保护装置运行整定规程》2.7 DL/T 624-1997《继电保护微机型试验装置技术条件》2.8 DL/T 995-2006《继电保护和安全自动装置检验规程》3检修前准备:3.1准备工作安排3.2人员要求3.3备品备件3.4仪器仪表及工器具3.5材料3.6危险点分析3.7 安全措施4UFV-200A保护全部检验流程图5作业程序和作业标准5.1开工5.2检修电源的使用5.3检修内容和工艺标准5.3.1校对时钟5.3.1.1检验要求:将装置时钟校对至当前时钟,以便于系统故障时进行分析。

失步解列及频率电压紧急控制装置检修作业指导书

失步解列及频率电压紧急控制装置检修作业指导书

Q/CDT 辽宁大唐国际锦州热电有限责任公司企业标准(辽宁大唐国际锦州热电有限责任公司)发布目录1 范围 (1)2 本指导书涉及的资料和图纸 (1)3 安全措施 (1)3.1 严格执行《电业安全工作规程》 (1)3.2 检修该设备必须遵循的其他安全措施 (1)3.2.1 检修过程中需要注意的事项 (1)3.2.3 验收过程中需要注意的事项 (1)3.2.4 试运过程中需要注意的事项 (1)3.2.5 修后交接需要注意的事项 (2)4 备品备件清单 (2)5 修前准备 (2)6 检修工序及质量标准 (2)6.1 执行安全措施 (2)6.2 设备二次、保护元件及回路检查和清扫 (3)6.3 保护装置校验 (3)6.4 CT二次回路直阻检查 (12)表6.4.1 CT回路直阻测试记录 (13)6.6 定值复查及现场清理 (14)6.7 工作终结终结工作票。

(14)7 发现缺陷及处理情况 (15)不符合项目处理单 (18)完工报告单 (19)质量签证单 (20)失步解列及频率电压紧急控制装置检修作业指导书1 范围本作业指导书规定了失步解列及频率电压紧急控制装置及二次回路检修工作涉及的技术资料和图纸、安全措施、备品备件、现场准备及工具、工序及质量标准和检修记录等相关的技术标准。

本指导书适用于失步解列及频率电压紧急控制装置及二次回路检修工作。

检修地点在220KV主厂房6米网络继电器室失步解列及频率电压紧急控制装置柜区域。

检修的项目为设备二次及保护回路清扫、检查、保护装置校验传动工作,对元件及回路进行检查、检修,并对已发现的问题进行处理。

2 本指导书涉及的资料和图纸下列文件中的条款通过本规范的引用而成为本规范的条款。

凡是注日期的引用文件,其随后所有的修改单或修订版均不适用于本规范,然而,鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件,其最新版本适用于本规范。

DL408-91 电业安全工作规程(发电厂和变电所电气部分)继电保护及电网安全自动装置现场工作保安规定电力系统继电保护及安全自动装置反事故措施要点继电保护及电网安全自动装置检验条例失步解列及频率电压紧急控制装置二次回路图3 安全措施3.1 严格执行《电业安全工作规程》3.2 检修该设备必须遵循的其他安全措施3.2.1 检修过程中需要注意的事项每天检查工作班成员着装是否符合规定、精神状态是否良好。

UFV-2F型失步解列装置操作指导书

UFV-2F型失步解列装置操作指导书

UFV-2F型失步振荡及低频低压解列装臵操作指导书编写:审核:批准:2003年6月2日1.装臵概述该装臵由南京南瑞集团公司生产的UFV-2F型失步解列及频率电压紧急控制装臵及其辅助设备构成,采用相位角原理作为失步振荡的判据。

711和712线路各配臵一套装臵。

2.装臵功能2.1具有测量系统联络线的三相电压、三相电流、有功功率、无功功率、相位角及系统频率并进行失步振荡、低频、低压、过负荷及短路故障判断;2.2保护配臵:具有低频、低压及振荡解列、方向过流保护功能;2.4具有事件记录、数据记录、打印、自检、告警及整组自试功能。

3.装臵面板指示灯及屏后控制开关3.1单元处理机插件(DCJ)指示灯3.1.1运行——装臵正常运行时该灯亮;3.1.2启动——装臵启动时该灯亮;3.1.3动作——保护动作时该灯亮;3.1.4异常——装臵、回路故障或系统参数越限时该灯亮。

3.2UFV-2F失步解列装臵插件指示灯3.2.1运行——装臵正常运行时该灯亮;3.2.2启动——装臵启动时该灯亮;3.2.3动作——保护动作时该灯亮;3.2.4异常——装臵、回路故障或系统参数越限时该灯亮。

3.3输出中间插件(SZ)指示灯3.3.1启动——装臵启动时该灯亮;3.3.2输出1——振荡解列跳711/712开关;3.3.3输出2——振荡解列跳710开关(旁代时);3.3.4输出3——低频、低压跳711/712开关;3.3.5输出4——低频、低压跳710开关(旁代时);3.3.6输出5——方向过流保护动作;3.3.7动作——保护动作时该灯亮;3.3.8 PT断线——PT回路断线时该灯亮;3.3.9异常——装臵、回路故障或系统参数越限时该灯亮。

3.4#1出口中间插件(CKZ)指示灯3.4.1出口1——振荡、低频、低压跳711/712开关;3.4.2出口2——振荡、低频、低压跳710开关(旁代时);3.4.3出口3——振荡、低频、低压跳711/712开关;3.4.4出口4——振荡、低频、低压跳710开关(旁代时);3.5#2出口中间插件(CKZ)指示灯3.5.1出口1——方向过流跳711(或710—当710开关代711开关运行时)/712(或710—当710开关代712开关运行时)开关;3.5.2出口2——方向过流跳711(或710—当710开关代711开关运行时)/712(或710—当710开关代712开关运行时)开关;3.5.3出口3——备用3.5.4出口4——备用3.6打印接口插件指示灯3.6.1运行——该灯亮表示打印接口板的CPU运行正常;3.6.2准备——该灯亮表示打印机在准备状态;3.6.3打印——该灯亮表示装臵主CPU正向打印接口板发送打印数据。

FWK-F型失步振荡解列装置原理及使用说明书

FWK-F型失步振荡解列装置原理及使用说明书

目录第一部分 FWK-F失步解列柜 ...................................错误 ! 不决义书签。

一、概括 ...................................................错误 ! 不决义书签。

二、用途与功能 ..............................................错误 ! 不决义书签。

1UFV-2F型装置主要功能 ....................................错误 ! 不决义书签。

2其余功能 ................................................错误 ! 不决义书签。

三、装置输入的模拟量及电肚量丈量方法 ........................错误 ! 不决义书签。

1装置输入的模拟量 ........................................错误 ! 不决义书签。

2电肚量丈量方法 ..........................................错误 ! 不决义书签。

四、主要技术参数 . ...........................................错误 ! 不决义书签。

1额定参数 ................................................错误 ! 不决义书签。

2过载能力 ................................................错误 ! 不决义书签。

3整屏功率耗费 ............................................错误 ! 不决义书签。

4整定范围 ................................................错误 ! 不决义书签。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

(3)f<33Hz 或 f>65Hz(频率异常)
满足以上任何一个闭锁条件,装置均不做低频判断。 按照定值作如下试验 f≤FLqd, t≥0.05s f≤FLzd, t≥TFLzd 低频起动 低频解列动作
一失步解列校验方法动作过程:一失步解列校验方法
3)过频试验 条件:做过频试验时需要注意下列三个闭锁条件:

失步解列的基本构成
失步解列装置:

失步解列的基本构成
RCS-993E失步解列及频率电压紧急控制装置:主要功能为一下
两个方面: 1、失步解列
RCS-993E型装置则利用Ucosϕ判别原理进行判别,以装置安装
处测量电压最小值确定动作区域,其主要性能如下: 1) 失步继电器利用Ucosϕ的变化轨迹来判别电力系统失步,利用 装置安装处采集到的电压电流,通过计算Ucosϕ来反应振荡中心 的电压,根据振荡中心电压的变化规律来区分失步振荡和同步振 荡及短路故障 2)将Ucosϕ的变化范围分为7个区,振荡发生时Ucosϕ逐级穿过

失步解列校验方法
6)失步震荡试验 条件:
1、系统阻抗Zm(对应装置定值中本侧阻抗); 2、系统阻抗Zn;
3、线路阻抗Zl(Zn+Zl对应装置定值中对侧阻抗);
4、振荡初始功角(振荡前的Em与En的夹角); 5、振荡周期; 6、振荡次数(改参数需大于装置定值振荡次数); 定值设置正确后,加电压进行测试
注:一个振荡周期内,最大电流必须大于0.2倍额定电流,装置才判为失步。

失步解列的基本构成
注:图a为加速失步图形,图b为减速失步图形。

失步解列的基本构成

失步解列的基本构成
频率电压紧急控制的主要功能:
1)测量装置安装处两组电压、频率及它们的变化率 2)在系统发生电压或频率稳定事故时,可以有效切除相关的联络线,隔离事故系 统 3)在地区电网由于有功功率过剩引起频率上升时,装置自动根据频率升高值自动 切除电厂部分机组,过频控制设置3个基本轮。 4)由于无功不足引起的电压下降是基本对称的,且不会出现电压突变,所以本装

失步解列校验方法
过频控制的判别式
f≥FHqd,t≥0.05s 过频起动 f≥FH1zd,t≥TFH1 过频第一轮动作
f≥FH2zd,t≥TFH2 过频第二轮动作
f≥FH3zd,t≥TFH3 过频第三轮动作

失步解列校验方法
动作过程:

失步解列校验方法
4)过压试验 条件:做过压试验时需要注意下列闭锁条件:
(1)Ⅰ、Ⅱ母线正序电压均<0.15Un(电压消失) (2)df/dt≥DFHbs(滑差闭锁)
(3)f<33Hz 或 f>65Hz(频率异常)
满足以上任何一个闭锁条件,装置均不做过频判断。 过频动作必须同时满足以下三个条件时才能动作出口: (1)f≥FHnzd; (2)df/dt≥0; (3)t≥THnzd
使用保护校验仪器通入交流量检查电压、电流模拟量通入情况及 误差
9、保护功能试验检查
1)低电压试验 条件:做低压试验时需要注意下列三个闭锁条件 : (1)Ⅰ、Ⅱ母线正序电压均<0.15Un(电压消失) (2)Ⅰ、Ⅱ母线负序电压均>0.15Un(电压不对称) (3)-du/dt≥Du3(滑差闭锁) 满足以上任何一个闭锁条件,装置均不做低压判断。
谢 谢!

失步解列校验方法
4、装置上电检查
主要检查装置CPU、装置液晶显示、装置时钟、装置按键功能、 软件版本及校验码、装置参数、装置定值
5、打印功能检查
使用打印机打印修前定值及各类报告 6、开入检查 压板投入等各类开入信息 7、开出传动试验 短接各开出信号点,检查开出信号是否正确

失步解列校验方法
8、模拟量检查

失步解列校验方法
5)电压恢复测试
当系统发生短路故障时,母线电压突然降低,-Du/dt≥DULbs,此 时装置立即闭锁,不再进行低电压判断。而当保护动作切除故障
元件后,装置安装处的电压迅速回升,如果恢复不到正常的数值
,但大于K1(故障切除后电压恢复定值),则装置立即解除闭锁 ,允许装置快速切除相应数量的负荷,使电压恢复。装置中“躲 过故障切除时间Tfc”定值,一般应大于后备保护的动作时间。
3、绝缘检查
4、装置上电检查 5、打印功能检查 6、开入检查 7、开出传动试验

失步解列校验方法
1、通电前检查
主要检查装置有无破损,按键、按钮有无卡涩,装置接线有无松 动,装置插件插拔有无卡涩,板件有无破损或烧灼现象等
2、直流稳压电源通电检查
使用保护校验仪器给装置外加额定直流电源,装置能够可靠通电 ;由零升压至80%额定电压,装置无失电告警;加额定电压使用 万用表检查装置输出电压在合格范围 3、绝缘检查 使用500V摇表检查交流电压回路、交流电流回路、直流电源回路 、开出及信号回路绝缘

失步解列装置校验方法
主要安全措施: 1、开具失步解列检验工作票,停运失步解列装置
2、开具继电保护措施票
断开失步解列装置所有功能压板及出口压板 退出压板:达韩一线失步解列投入 2212跳闸出口 2211跳闸出口

失步解列校验方法
主要检查项目:
1、通电前检查 2、直流稳压电源通电检查 8、模拟量检查 9、保护功能试验
I、II母线负序电压均>0.15Un (电压不对称) 满足以上闭锁条件,装置均不做过压判断。
过压控制的判别式:
U≥UHqd,t≥0.02S U≥UHzd,t≥TUHzd 过压起动 过压解列动作

失步解列校验方法
动作过程:

失步解列校验方法
5)电压恢复测试
短路故障闭锁及系统短路故障切除后立即允许低电压切负荷试验

失步解列的基本构成
3) 失步继电器快跳段需要逐级穿过7个区域,慢跳段需要穿过其
中4个区域。 4) 失步继电器快跳段可以测量180毫秒以上的失步周期,慢跳段
可以测量120毫秒以上的周期,并且可以整定在失步后N个周期后
出口跳闸,N的取值范围为(1-15)。 5) 振荡周期整定定值N=1时,由快跳段出口解列;N>1时,由慢 跳段出口解列。若N整定为1,当振荡周期很短时,如快跳段不能 动作,则由慢跳段在第二个振荡周期出口。 6) 可使用振荡过程中最低电压值来确定装置保护的范围,保证了 相邻安装点之间失步解列装置的选择配合。

失步解列校验方法
按如下定值进行试验:
U≤ULqd, t≥0.05s U≤ULzd, t≥TULzd 低压起动 低压解列动作
◇注意:低压元件动作量是电压正序,做试验时一定要注意。
动作过程:

失步解列校验方法
2)低频试验 条件:做低频试验时需要注意下列三个闭锁条件:
(1)Ⅰ、Ⅱ母线正序电压均<0.15Un(电压消失) (2)-df/dt≥Df3(滑差闭锁)
失步解列装置校验
技术支持部 专业:电气专业
目 录

失步解列装置的基本构成

失步解列装置的校验方法

失步解列的基本构成
RCS-993E型失步解列及频率电压紧急控制装置将
电力系统失步解列功能和低频解列、低压解列、过压 解列、过频解列或切机功能集中在同一个装置中。 RCS-993E可在电力系统失步时,做出相应的处理:解 列、切机、切负荷或启动其它使系统再同期的控制措 施;也可在电力系统发生频率或电压稳定事故时,将 联络线解列,隔离事故系统。
置是基于正序电压进行判别的,若负序电压大于0.15Un或正序电压出现突变都会
闭锁低压减载,所以装置不能用于事故解列 5)装置具有独特的短路故障自适应功能,低压解列的时间不必与保护时间定值配 合,保证系统电压低时快速动作,短路故障时可靠不动。 6)装置具备根据du/dt、df/dt设置的闭锁功能,当频率和电压突变时有效闭锁。
